Как сделать печку на отработке своими руками: из газового баллона

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

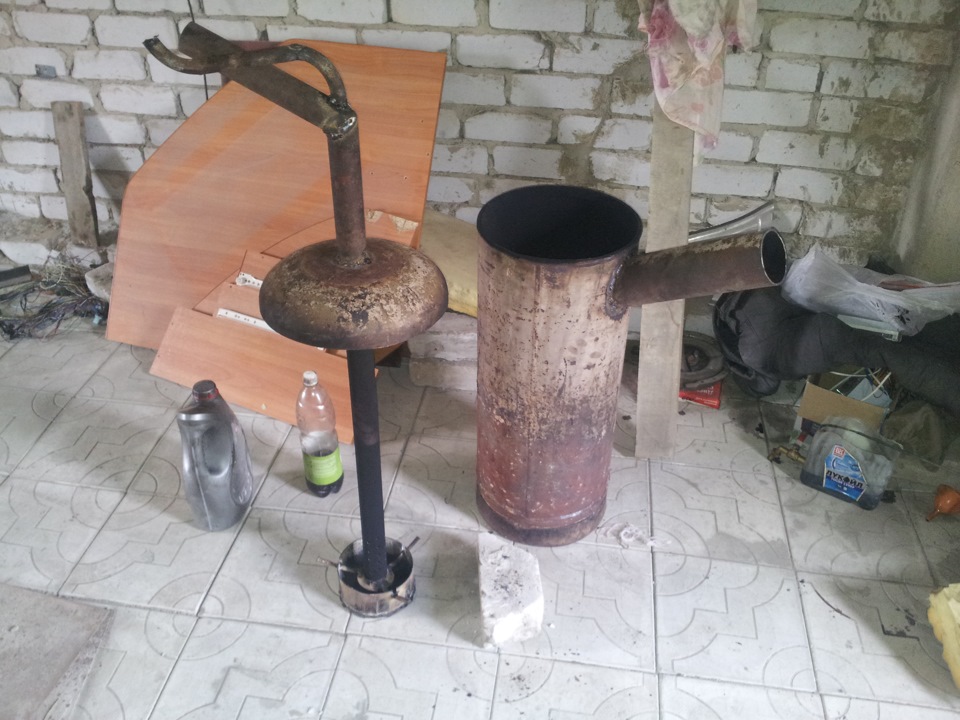

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

стальная труба диаметром 100 м, длиной 2000 мм;
вентиль с резьбой ½ дюйма;
стальной уголок с полкой 50 мм, метр или немного больше;
хомуты;
петли;
кусок шланга для подачи топлива;
автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
из стального листа делаем дно камеры дожига;
из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
готовую горелку вваривают в дно камеры дожига;
из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

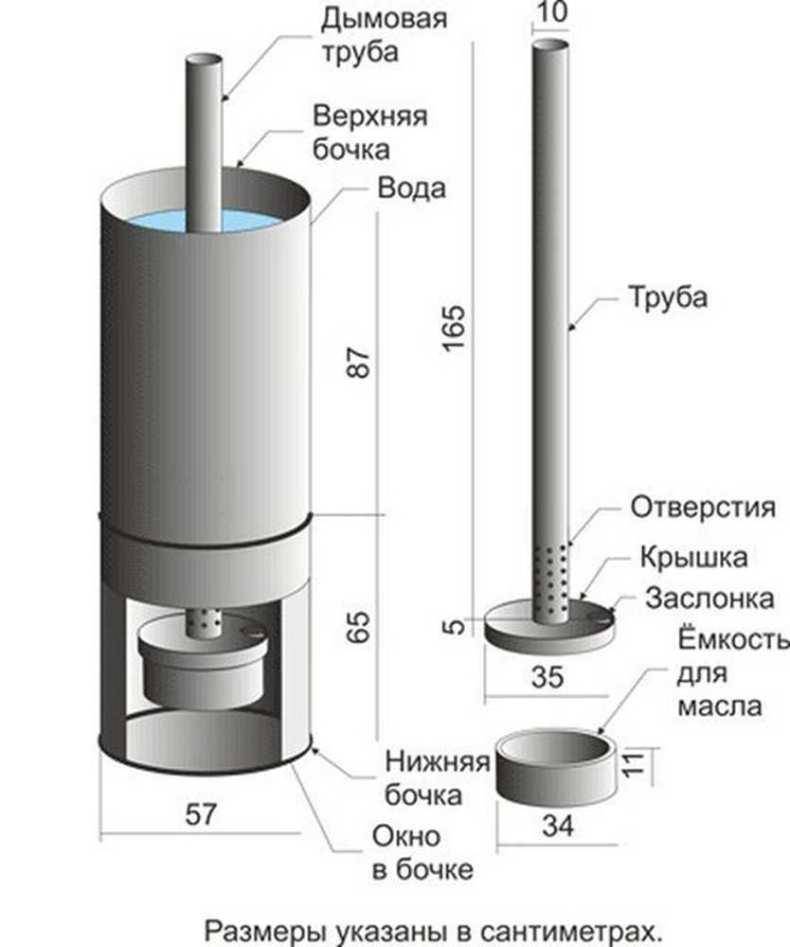

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

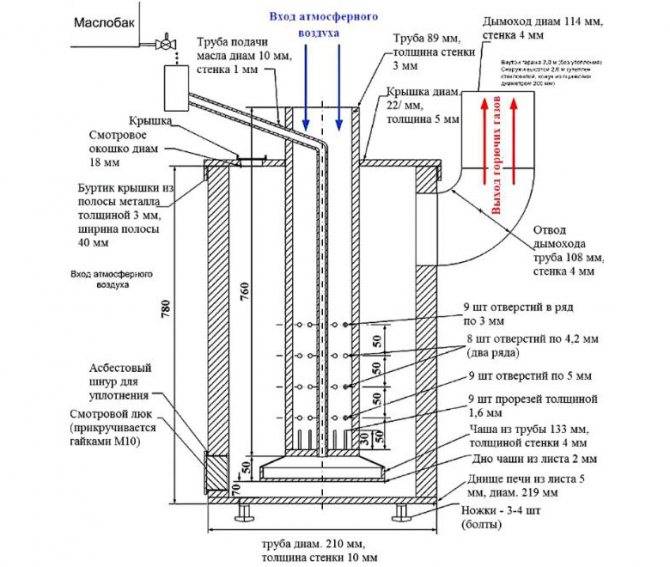

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Проверка герметичности и работоспособности печи

Проверка герметичности и работоспособности печи является важным шагом перед началом эксплуатации. Ниже приведены основные этапы проверки герметичности и работоспособности печи:

Проверка герметичности двери печи

Визуальный осмотр — проведите визуальный осмотр двери печи и убедитесь, что нет видимых трещин или повреждений.
Проверка уплотнителя — проверьте состояние уплотнителя двери. Если он поврежден или изношен, замените его.
Проверка герметичности — закройте дверь печи и убедитесь, что она надежно закрыта и нет зазоров между дверью и корпусом печи. Для проверки герметичности, вы можете использовать тест на дым.

Проверка тяги дымохода

Проверка дымохода — визуально проверьте дымоход на наличие нагара, сажи или других препятствий.
Проверка тяги — зажгите небольшой лист бумаги и поднесите его к отверстию дымохода. Дым должен направляться вверх, что говорит о хорошей тяге.
Проверка воздухозаборника — убедитесь, что воздухозаборник открыт и свободен от препятствий.

Проверка работоспособности печи

Проверка дыма — после запуска печи, проверьте дым, который должен выходить из дымохода. Дым должен быть беззапаховым и чистым.
Проверка равномерности нагрева — убедитесь, что нагрев внутри печи равномерный и нет зон, где температура значительно выше или ниже.
Проверка температуры — используйте термометр, чтобы измерить температуру внутри печи. Температура должна быть в пределах допустимых значений, указанных в инструкции по эксплуатации.
Проверка герметичности и работоспособности печи не только гарантирует ее безопасность и эффективность, но также позволяет обнаружить и устранить возможные проблемы до начала использования.

Расход топлива

В качестве топлива могут быть использованы моторные, гидравлические или трансмиссионные масла. Использовать растительные масла, мазут, термальные или диатермические масла (предназначенные для использования в качестве теплоносителя) строго не рекомендуется (за исключением некоторых моделей).

Удельная теплота сгорания 1 литра отработанного масла – 11-11,3 кВт, в зависимости от производителя и качества состава. Это значит, что для получения 11 кВт тепла, необходим 1 литр топлива. Но даже современные котлоагрегаты не совершенны, КПД, котлов на отработке в среднем составляет 85-90%, т.е. около 10-15% полученного тепла не передается теплоносителю.

Итого, рассчитать расход топлива котлом, работающим на отработанном масле довольно просто: Мощность котла, кВт / 10.

Например, беспрерывно работая на полной мощности 30 кВт котел будет расходовать 3 л/час. Многие производители указывают параметры расхода в паспорте оборудования

Важно понимать, что эти показатели даны для беспрерывной работы на полной мощности, что бывает довольно редко. Обычно котлы работают не более 1/3 времени суток, поэтому указанные расчеты можно смело снижать в 2-3 раза

Основная схема

Котлы на отработке отличаются простотой конструкции, но найти нормальные чертежи проблематично. В связи с этим придётся полагаться исключительно на свои силы и инженерную смекалку. В качестве основы для котла на отработанном масле можно взять данную схему (будем называть её основным чертежом):

Здесь мы видим отсутствие змеевика (теплообменника для водяного контура), но его легко встроить – он встраивается во внутренний объём.

Представленный на схеме агрегат нередко называют плазменным. А всё потому, что при горении он даёт белое, отдающее синевой, высокотемпературное пламя. Отработанное масло сгорает полностью, на выходе мы получаем лишь лёгкий дымок.

Наша задача – дооборудовать печку водяным контуром и превратить её в котёл на отработанном масле. Для этого нам нужно сделать водяную рубашку (или встроить змеевик) согласно нижеследующей схеме:

Схема водяной рубашки нашего котла на отработанном масле.

В нашем случае мы можем изготовить большой змеевидный теплообменник, который будет располагаться вокруг горелки. Вокруг змеевика привариваем лист железа, оборачиваем тепло теплоизоляцией, после чего сооружаем декоративный металлический корпус.

Как и многие котлы на отработке, разрабатываемый нами агрегат будет работать на жидком топливе, подогреваемом прямо в подающей трубе. Подача атмосферного воздуха осуществляется сверху. Вентилятор принудительного наддува здесь не нужен, но многие советуют им не пренебрегать.

Топливо стекает по тонкой трубе диаметром 10 мм в чашу, где испаряется и превращается в газообразное горючее. Через несколько прорезей диаметром 1,6 мм оно поступает в камеру горелки, после чего через четыре ряда отверстия различного диаметра поступает в камеру сгорания – под действием тяги из дымохода.

Если тяга слабая, спасёт вентилятор наддува, который буквально заставит выходить парообразное отработанное масло в камеру сгорания.

Как только котёл прогреется, паровоздушная смесь начнёт сгорать с образованием белого с синевой пламени. Большая часть тепла оправится в водяной контур, ещё часть уйдёт в атмосферу вместе с продуктами сгорания. Главным достоинством агрегата является то, что отработанное масло в нём сгорает почти полностью – никаких токсичных выбросов в атмосферу.

В чем отличительная особенность печи с наддувом

То, что вы видели выше – это самая простая конструкция, которая требует слежки и ухода. Топливо нужно заливать в неё самому, отдельно разжигать «буржуйку» и периодически чистить её от нагара. Однако, есть множество способов модернизировать печь так, чтобы она отапливала сразу несколько комнат. Также можно оснастить её автоматической подачей топлива. Но для этого нужно гораздо больше поработать, имея высокую компетентность в данном вопросе.

Есть легкий способ увеличить эффективность подобной печи на масле – достаточно установить наддув. Сейчас существует два действенных варианта увеличения производительности прибора. Первый – внешний обдув, который подойдет для больших помещений. Вентилятор помогает циркулировать воздуху внутри помещения, чтобы обогрев был более-менее равномерным.

Второй вариант – наддув. В этом случае воздух подается непосредственно внутрь печи, обогащая кислородом пары масла, благодаря чему они сильнее горят в верхней камере. Этот эффект еще называют «синим пламенем», ведь оно приобретает именно такой цвет при бездымном горении на высокой температуре.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

моторные масла и смазочные средства, используемые в различных видах транспорта;
индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

представляет опасность для здоровья, если продукт сгорает не полностью;
большие габариты дымохода — 5 м в длину;
сложность поджига;
плазменная чаша и дымоход быстро засоряются;
работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
твердые отходы с отработкой;
растворители;
продукты, которые не подлежат такой же переработке, как отработка;
нефтетопливо природного происхождения из разлива;
другие неиспользованные нефтепродукты.

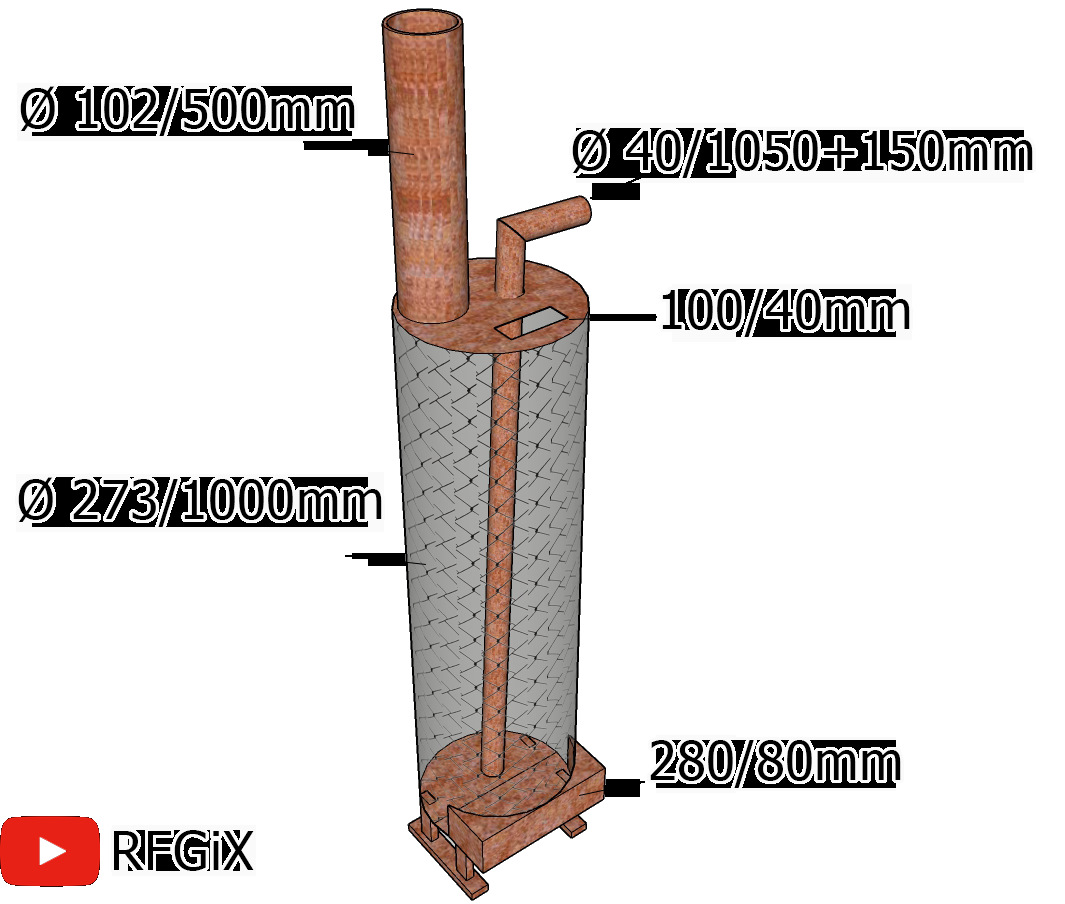

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза – тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения. Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

Высокая топливная эффективность. Тепло не улетает в трубу.
Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

Невозможно пополнить запас топлива в печке до его полного сгорания.
Невозможно прервать процесс горения.
При снижении тяги песка дымит.
Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы – все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Особенности эксплуатации

При эксплуатации важно помнить следующее: Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Как запустить печь на отработке?

Первым делом подключаем вертикальный дымоход (металлическую трубу надеваем на патрубок, расположенный на крышке печи) длиной минимум один метр. Затем просто заливаем отработанное масло на донышко печи (в чашу с отверстиями для доступа воздуха) и при помощи лучины разжигаем. После чего плотно закрываем дверцу. Обязательно помните про технику безопасности:

не оставляйте печь без присмотра;
не используйте для розжига легковоспламеняющиеся жидкости;
;не используйте печь для сушки одежды и обуви.

Подключаем вертикальный дымоход

Заливаем отработанное масло на дно печи и поджигаем

Преимущество данной конструкции – возможность использования вместо отработанного масла обыкновенного твердого топлива (дров или топливных брикетов).

Модифицировать данную конструкцию можно вентилятором наддува и защитным экраном.

Сделать печь на отработке очень просто, если вы умеете обращаться с инструментами и располагаете недорогими материалами. А как будет приятно, когда ваше творение, сделанное своими руками будет обогревать вас и членов вашей семьи! Такое не стыдно и друзьям показать и похвастаться!

Печь на отработке масла своими руками, видео уроки по созданию

Первый вариант с более запутанной конструкцией.

Второй вариант с простой конструкцией, для которой не понадобятся даже чертежи:

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

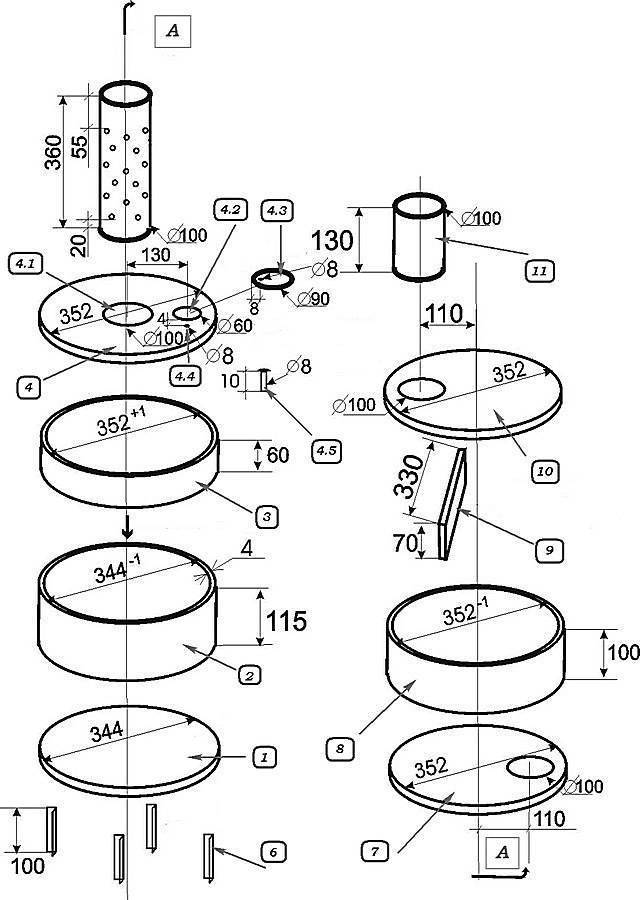

Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Принцип работы отопительных агрегатов на отработке

Работа печи начинается с заливки топлива в нижний резервуар. Правила розжига топлива:

Перед розжигом осматривают дымоходы и саму печь. На поверхности печи и в ёмкости для масла не должно быть никаких посторонних предметов. В ёмкости для масла присутствие воды не допускается.
После осмотра в резервуар через отверстие заливают 2-3 литра масла. Топливо заливают порционно.

Для быстрого розжига в топливо добавляют 50-100 граммов дизтоплива, печного топлива, керосина.
Из бумаги изготавливают фитиль и смачивают его в жидкости для розжига.

Фитиль поджигают и опускают его через отверстие на дно нижней ёмкости. Отверстие прикрывают, оставляя щель не более 20 мм.
Жидкость загорается, её стабильное горение обеспечивают регулированием размера щели.
Масло закипает примерно через 5 минут после розжига и печь входит в рабочий режим.

Пары масла поступают в переходный отсек. На этом участке пары кипящего масла обогащаются кислородом, благодаря чему повышается эффективность их сгорания.
Далее продукты сгорания поступают в верхний модуль, имеющий самую высокую температуру.
По дымоходу дымовые газы выводятся в атмосферу.

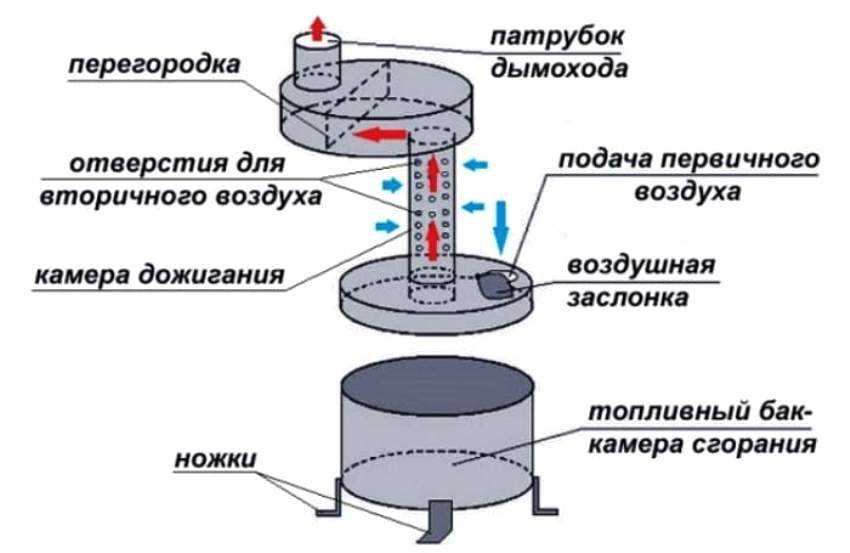

Особенности устройства и принцип действия печи на отработке
