Делаем отопление на отработанном масле своими руками: описание принципа работы, конструкции самодельных котлов и заводских горелок

Как сделать капельную подачу и избежать перелива

Самая большая проблема при реализации агрегатов с плазменной чашей  – обеспечение капельной подачи топлива. Для начала нужно обеспечить достаточный уровень фильтрации. Для этого на конец трубки, опущенной в отработку, надевают автомобильный масляный фильтр полной фильтрации (не частичной).

Фильтр этот нужно будет менять как минимум, раз в месяц, а вообще частота его замены зависит от качества топлива и количества в ней примесей. Если  в качестве топливопровода используете шланг, со стыковкой фильтра могут возникнуть проблемы. На фильтре имеется металлическая резьба, которую в случае с шлангом накручивать некуда. Как вариант – можно найти кусок маслостойкого шланга нужного диаметра, надеть его на фильтр, а потом через штуцер соединить с основным шлангом.

Принцип организации капельной подачи топлива в чашу

Далее может возникнуть проблема с топливным насосом. Подобрать его несложно, но как добиться того, чтобы он подавал только нужное количество масла, если его производительность не регулируется? На рисунке справа продемонстрирована конструкция из двух тройников, ниппеля и штуцеров.

Собрав ее вы добьетесь того, что в шланге в каждый момент времени будет находится столько масла, сколько помещается в этом узле, а излишки стекать будут обратно в бак. Эта схема – аналог фабричной защиты от перелива.

Для обеспечения капельной подачи можно использовать фрагмент медицинской капельницы с регулятором. Его натягивают на нижний штуцер. Колесиком регулируют частоту капель.

Топлива должно быть столько, чтобы горело оно устойчиво и не чадило. Для нормальной текучести отработка должна иметь температуру порядка 10-20оС. При каждом изменении температуры, и при использовании/доливе другого топлива, приходится подбирать частоту капель. Иначе масло сильно горит, или гаснет. Причем оба варианта нас не устраивают.

Подавать масло напрямую от капельницы в печь не получится. Сначала капли топлива попадают в воронку, которая соединена с топливопроводом, подающим горючее в раскаленную тарелку.

Если вокруг корпуса такой печи устроить водяную рубашку – получите печь на отработанном масле с водяным контуром, а куда подавать нагретую воду — на водяное отопление или в душ — дело ваше.  Можно в верхнюю часть топки встроить теплообменник (например, кусок трубы изогнутый в виде буквы U). К нему подсоединить выносной бак для обеспечения горячей водой. Второй вариант — подключить трубы, ведущие к отопительной системе. Но в этом случае потребуется насос, который будет обеспечивать циркуляцию воды в системе.

Можно использовать также теплообменник на дымовой трубе. Он может быть заводского или кустарного изготовления.

Минусы использования котлов для отопления на отработанном масле

Минусы у отопительных котлов на отработке тоже встречаются.

Частое обслуживание

Наряду с плюсами, существуют и недостатки, о которых следует знать каждому будущему покупателю. Первый из них — частое обслуживание.

Такие аппараты нуждаются в надлежащем уходе. Некоторые модели предполагают очистку камеры сгорания водогрейного котла пару раз в месяц.

Очищать её от остатков отработанного топлива необходимо по мере загрязнения фильтра, проверять который нужно не реже одного раза в месяц.

В основном устройство оснащается многоразовыми фильтрами, но хозяева не должны забывать о том, что они могут легко выйти из строя. В инструкции к каждому котлу есть информация о необходимости прохождения технического обслуживания. Если оборудование эксплуатируется в соответствии с указаниями, то проходить техобслуживание можно не чаще, чем указано в инструкции.

Обязательное наличие вентиляции

Несмотря на то что отработанное топливо не выбрасывает в атмосферу вредных веществ и продуктов горения, пары довольно сильные, и при отсутствии вентиляции будут оседать на потолке и на стенах. Это повредит внешнему виду вашего помещения, испортит материалы, а также создаст неприемлемый для работы такого устройства климат. Поэтому позаботьтесь о том, чтобы аппарат располагался в месте, где есть хорошо функционирующая вентиляция.

Хранение топлива

Отработанное топливо не нуждается в дополнительной фильтрации перед использованием, но нужно предпринимать необходимые действия для его правильного хранения.

Оно не должно подвергаться воздействию высоких температур или прямых солнечных лучей. Лучше всего хранить в специальных ёмкостях, предназначенных для масляных жидкостей.

Фото 2. Хранение отработанного масла в специальных канистрах. Стенки изделий должны быть толстыми.

Их объем будет зависеть от мощности и количества потребления топлива устройством. У каждого обладателя котла должно быть как минимум две ёмкости. Одна небольшая, расходная, а вторая для сбора и хранения отработанного масла.

Внимание! Не стоит запасаться впрок большим количеством топлива. Во-первых, сжигается оно довольно медленно, поэтому бо́льшая часть масла останется на следующий сезон

Во-вторых, нахождение в жилых помещениях легковоспламеняющихся жидкостей небезопасно для окружающих.

Шум при работе

К сожалению, котёл, функционирующий на отработанном масле, создаёт определённые шумы. Подобное происходит из-за работы вентилятора и вытяжной системы. Поэтому целесообразно устанавливать такое оборудование подальше от жилых комнат и комнат отдыха. Шум довольно сильный и может помешать здоровому сну.

Особенности изготовления горелки

Своими руками сделанная, должна иметь незначительный размер, а внешне она станет напоминать газовый баллон. К корпусу сверху и снизу фиксируются отрезки трубы, которые выполнены из металла. Укрепить их необходимо посредством сварки, а расположить — противоположно по отношению друг к другу. Нижний отрезок нужен для того, чтобы подавать масляно-кислородную взвесь в отделение, где осуществляется горение. Верхний отрезок используется в роли раструба горелки. Из него извергается факел пламени со значительной температурой. Для того чтобы обеспечить поток воздуха в конструкцию для образования пламени, применяется бытовой пылесос, использовать необходимо тот, что обладает значительной мощностью.

Принцип работы котлов на отработке

Самодельный котёл на отработанном масле может работать по одной из двух схем:

  • С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
  • С воспламенением подогретого и испарённого топлива – крайне эффективная схема.

Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.

Первая схема используется в самых простых печах, наподобие вот этой:

Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.

Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.

Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.

Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:

Схема и принцип действия водогрейного котла на отработанном масле

Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.

Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.

При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.

Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.

Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.

Первый запуск

Для этого нужно:

  1. Сдвинуть задвижку на испарительной камере, проверить поступление топлива в нее.
  2. Запустить вентилятор и убедиться, что он эффективно разгоняет воздух по всей камере сгорания. Быстрей всего убедиться в этом можно по поступлению холодного воздуха из дымохода.
  3. Включить подачу и задвижкой на выходе из камеры сгорания проверить подачу воздуха.

Если все компоненты нормально функционирует, осталась проверка самого котла в сборе. Для этого требуется начать подачу отработку и зажечь горелку от зажженной бумаги. Если спустя час в помещении стало тепло — котел работает исправно и можно постоянно им пользоваться.

Возможные проблемы при эксплуатации

Не исключено, что при первом запуске можно столкнуться с проблемами. Ниже перечисляются возможные неисправности и причины их возникновения:

  1. Котел работает исправно, обогрев слабый. Повышение температуры для разогрева топлива решит проблему. Это подтвердит и быстро накопившаяся сажа.
  2. В помещении духота и нехватка воздуха. Проблема в плохой герметичности — котлы на отработанном топливе сжигают кислород с окружающего пространства.
  3. Горелка быстро тухнет. Требуется осмотр фильтров и при засорении поменять их, т.к. слабо очищенное отработанное масло быстро засоряет горелку сажей еще до того, как оно успевает нагреться.

Как изготовить агрегат?

Решив собрать своими руками котел для отопления дачи или частного дома, нужно заранее ознакомиться с инструкцией по сборке. Кроме того, нужно постараться реально оценить свои возможности, чтобы понять, стоит ли вообще браться за работу или лучше купить готовый агрегат.

Инструменты

Для того чтобы собрать отопительный агрегат своими руками, потребуется:

  • набор слесарного инструмента (ключи, молоток и пр.);
  • дрель с электроприводом;
  • болгарка (УШМ) и несколько отрезных кругов для работы по металлу;
  • сварочный аппарат.

Материал

Чаще всего, для изготовления корпуса используются две металлических трубы, отличающиеся по размеру. Причем диаметр внутренней трубы должен быть на 3-5 см меньше, чем внешней, это необходимо для создания водяной рубашки.

Дополнительно потребуются трубы для изготовления патрубков и готовый жаротрубный теплообменник. Для изготовления крышки и дверцы следует использовать листовую сталь толщиной 4 мм. Кроме того, потребуется приобрести готовые узлы:

  • насос для перекачки масла;
  • вентилятор для нагнетания воздуха в топку и отведения продуктов сгорания;
  • горелку;
  • насос для перекачки теплоносителя;
  • бак расширительный;
  • комплект автоматики.

Сборка котла проводится в следующей последовательности:

  • изготавливают корпус с водяной рубашкой;
  • устанавливают теплообменник;
  • монтируют патрубки подачи воды и воздуха;
  • устанавливают электрооборудование – вентилятор, насос, комплект датчиков, системы автоматики.

Собрать агрегат с дополнительным водяным контуром для подачи горячей воды несколько сложнее, так как в схему нужно включать дополнительное оборудование – еще один теплообменник, трехходовой клапан.

Устанавливать котел нужно в изолированном помещении дома. Пол и стены на месте установки котла необходимо выложит жаропрочной керамической плиткой. Рядом с местом установки не должно находиться легковоспламеняющихся предметов.

Одним из наиболее экономичных отопительных агрегатов является котел на отработанном масле. Это достаточно простой водогрейный агрегат, работающий по принципу пиролизного котла. Для использования в системе отопления жилого дома стоит выбрать агрегат, снабженный дополнительным контуром для подачи горячей воды в систему водопровода. При желании сэкономить, агрегат можно изготовить самостоятельно.

Принцип работы отопительного котла на отработанном масле

Чтобы понять, как функционирует котел на отработке, стоит рассмотреть его конструкцию. Комплекс представляет собой двухкамерную систему из испарителя и отсека сгорания. Испаритель необходим для подготовки жидкости к горению, а в отсеке сгорания масло горит и выделяет тепловую энергию. Подключенная к котлу емкость с отработкой оснащена насосом для накачки масла в отсек испарителя.

Отработка в парообразном состоянии поступает в камеру горения, смешивается с воздухом, сгорает без остатка. Воздушные потоки нагнетает вентилятор, а продукты горения удаляет дымоотвод.

Отступление от норматива приведет к неполному сгоранию вещества. Останется много токсичных соединений. При поддержании режима токсины будут разложены на простые углеводы и сожжены. После сгорания простые углеводы образуют азот, углекислый газ – безопасные для человека компоненты. Остатки газов отводит дымоотводный канал.

Достоинства и недостатки жидкотопливных котлов на масле

К преимуществам относят:

  1. Автономность. Котел может работать без подключения к сети теплоснабжения. Это удобно для домов временного проживания.
  2. Экономичность. Если есть доступ к запасам отработки, расходы на обслуживание будут минимальными.
  3. Универсальность. Жидкотопливный котел отопления можно ставить в любом строении без получения разрешений. При правильном подборе мощности оборудование справится с прогревом значительных площадей – складов, технических комнат, жилых и общественных помещений.
  4. Простота сборки, монтажа. Опытный мастер соберет обогреватель своими руками и без труда запустит его в работу. Покупка готового оборудования тоже обойдется недорого, как и затраты на обслуживание. Но только при свободном доступе к отработанному маслу.

Полное сгорание энергоносителя делает котлы экологически чистыми, а эффективность масляного горения сравнима с твердым топливом. Отопительные агрегаты способны заменить прочие нагреватели, стать основным или вспомогательным источником тепла.

Недостатков немного:

  • регулярная прочистка фильтров увеличит срок службы оборудования;
  • обязательно проложить вентиляцию для удаления продуктов горения;
  • поддерживать запас топлива;
  • вентилятор при работе шумит;
  • оборудование энергозависимое, при перебоях с электричеством надо ставить генератор.

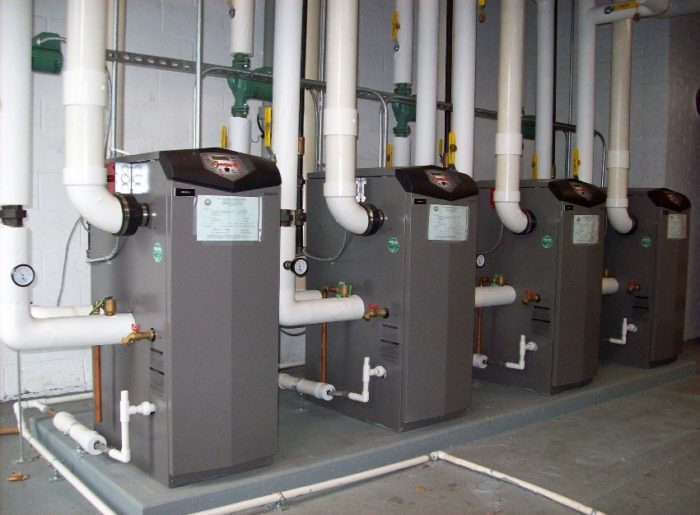

Специалисты рекомендуют ставить нагревательный котел в отдельном помещении с хорошей вентиляцией. Котельную следует дополнить шумоизоляцией – в этом случае не помешает вентилятор, остатки продуктов горения не отравят воздух в жилых помещениях.

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Вентиль выворачиваем трубным и гаечным ключом. Если не получается, то подпиливаем и аккуратно отбиваем молотком

Заготовьте остальные материалы, учитывая следующие рекомендации:

  • камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
  • если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
  • трубку подачи отработанного масла тоже подберите нержавеющую;
  • толщина стенок жаровых труб – не менее 3.5 мм;
  • для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
  • подготовьте листовой металл 3 мм на изготовление ревизионного люка;
  • на теплообменник берите трубы с толщиной стенки минимум 4 мм.

Варианты изготовления чаш, устанавливаемых на дно отопительного агрегата

Процесс изготовления двухходового котла на отработке выглядит так:

  1. Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
  2. Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
  3. Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
  4. Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
  5. Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по центру).
  6. Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

Нижняя (торцевая) часть дожигателя с 3 отверстиями Ø4 мм

По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Наружную обшивку теплогенератора можно сделать прямоугольной

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Отопительная установка на отработке своими руками: необходимые материалы для её изготовления

Отопительный аппарат на отработке самодельный изготавливается с использованием следующего оборудования и деталей:

  • двух насосов – циркуляционного и для подачи топлива;
  • специальной горелки;
  • воздушного компрессора;
  • готового котла, оснащённого расширительным баком;
  • отрезков труб для магистралей;
  • маслостойкого шланга для подачи масла из топливного бака в камеру принудительного испарения.

Для изготовления камеры принудительного испарения используют отрезок толстостенной трубы, способной выдерживать температуру до 400С. В центре камеры располагают трубку небольшого диаметра, в которую с помощью вентилятора подаётся воздух. Масла, обогащенные воздухом, сжигаются в рабочей камере. При их сгорании нагревается теплоноситель, циркулирующий по трубам.

Для качественного изготовления агрегата на отработанном масле необходим достаточно мощный сварочный аппарат и умение работать с ним.

https://youtube.com/watch?v=l6yvZrKOdhQ

Ниже представлены чертежи на агрегат на отработанном масле.

Котлы на отработанном масле принцип работы

Принцип работы котла с водяным контуром

Альтернативным источником получения тепла в производственных помещениях и гаражах является котёл на отработанном масле с водяным контуром. Своими руками сделать прибор не сложно, он требует минимум затрат при монтаже, а отработка есть у каждого авто владельца в избытке.

Самый простой способ изготовить на отработанном масле своими руками, сделать его из буржуйки. Схема устройства состоит из двух секций, где в первом находится отработанное масло, которое сгорает здесь при умеренной температуре. Во втором отделении происходит догорание смешанных с воздухом продуктов сгорания и температура здесь уже доходит до 800 градусов по Цельсию.

Главный принцип работы подобного котла – подача воздуха в обе камеры сгорания. Для этого, в первом отделении печи делается отверстие, которое служит для заливки топлива и подачи воздуха. Отверстие должно быть с заслонкой для регулировки подачи воздуха. Во вторую камеру, воздух попадает через трубу, которая соединяет оба отделения в небольшие отверстия в 10 мм.

Правила эксплуатации котла на отработанном масле

Нельзя оставлять без присмотра работающий котел;
Нельзя при работающем режиме котла добавлять топливо;
Нельзя перекрывать отверстия горелки котла при работе;
Нельзя допускать попадания на раскаленный котел воды;
Нельзя сжигать другие материалы, кроме отработанного масла;
Нельзя держать воспламеняющиеся материалы вблизи прибора.

Материалы и инструменты для изготовления котла

Для изготовления котла из буржуйки потребуется сварочный аппарат не менее 200 ампер, болгарка с отрезными и зачистными кругами, дрель и сверла. К основному набору понадобятся вспомогательные инструменты: молоток, кувалда, зубило, напильник, электроды, заклепки, плоскогубцы. Не забудьте про средства индивидуальной защиты: очки, перчатки, сварочная маска и т.д.

Общий принцип функционирования

Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.

Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.

Галерея изображений

Фото из

Отопительный прибор из подручных средств

Модель самоделки с турбонаддувом

Подключение модуля к обычной буржуйке

Миниатюрная печка для приготовления кофе

Применение перфорированной трубки

Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.

Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке

Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется. А вот тепла будет достаточно для обогрева помещения.

Использование плазменной чаши

Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.

Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.

Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой

Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.

При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
