Газогенераторы для выработки электроэнергии на дровах

Классический вариант

Как уже отмечено, в электростанции на дровах используется несколько технологий для получения электричества. Классической среди них является энергия пара, или попросту паровой двигатель.

Здесь все просто – дрова или любое другое топливо сгорая, разогревает воду, в результате чего она переходит в газообразное состояние – пар.

Полученный пар подается на турбину генераторной установки, и за счет вращения генератор вырабатывает электроэнергию.

Поскольку паровой двигатель и генераторная установка соединены в единый закрытый контур, то после прохождения турбины пар охлаждается, снова подается в котел, и весь процесс повторяется.

Такая схема электростанции – одна из самых простых, но у нее имеется ряд существенных недостатков, одним из которых является взрывоопасность.

После перехода воды в газообразное состояние давление в контуре значительно повышается, и если его не регулировать, то высока вероятность порыва трубопроводов.

И хоть в современных системах применяются целый набор клапанов, регулирующих давление, но все же работа парового двигателя требуется постоянного контроля.

К тому же обычная вода, используемая в этом двигателе, может стать причиной образования накипи на стенках труб, из-за чего понижается КПД станции (накипь ухудшает теплообмен и снижает пропускную способность труб).

Но сейчас эта проблема решается использованием дистиллированной воды, жидкостей, очищенных примесей, выпадающих в осадок, или же специальных газов.

Но с другой стороны эта электростанция может выполнять еще одну функцию – обогревать помещение.

Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы он снова перешел в жидкое состояние, для чего нужна система охлаждения или попросту – радиатора.

И если разместить этот радиатор в помещении, то в итоге от такой станции получим не только электроэнергию, но еще и тепло.

Конструирование самодельного отопительного оборудования

Для тех, кто по разным причинам не желает переплачивать деньги за готовые печи длительного горения. вполне возможен вариант смастерить их своими руками. Самодельная газогенераторная печь для дачи по стоимости выйдет в разы дешевле агрегатов, имеющихся в продаже. Необходимо в первую очередь четко определить, для каких целей будет использована самодельная печь с водяным контуром или без него. Есть ли необходимость установки в ней электронной начинки, что существенно усложняет конструкцию для сборки своими руками. Данный факт ставит под сомнение выгодность самодельного агрегата. Если устройство не планируется использовать постоянно, то возможно собрать самую простую модель, а контроль работы устройства будет происходить вручную. Среди изготавливаемого своими руками оборудования лидируют два вида:

• печь с использованием в качестве топлива отработанного масла. сборка в основном состоит из подручных материалов;
• печь, изготавливаемая на основе металлической бочки. Оба устройства имеют определенную популярность у народных умельцев, так как отличаются простотой конструкции и высокой эффективностью в использовании. Главным отличием данного оборудования является две камеры сгорания.

1. Начальным этапом в изготовлении агрегата своими руками является сварка двухкамерного корпуса из металла прямоугольной формы.
2. Нижняя камера нужна для закладки в печь топлива, в ней и происходит процесс пиролиза, это отделение печи служит отсеком для газификации, дрова в нем не горят, а из-за дефицита кислорода происходит их тление. Выделившееся количество газа переходит в верхний отсек, где происходит дожигание газа.
3. К корпусу приваривается металлическая труба. для регулирования движения воздуха.
4. Разделяет верхнюю и нижнюю камеры решетка. Для регулировки потоков воздуха необходимо своими руками установить регуляторы мощности и газификатор, так как поддувала в таких печах нет.
5. На корпусе крепится теплообменник. Подобные печи длительного горения, сделанные своими руками, могут использоваться для обогрева загородной дачи, теплицы, гаража или бани.

Характеристики и конструкция индукционных печей Дровяная печь с высоким уровнем КПД Печь длительного горения своими руками из газового баллона Конструкция термоголовки для радиатора отопления

Как вам статья?

Мне нравитсяНе нравится

Расчет мощности

При расчете уровня мощности следует учитывать не только количество потребителей, но и схему использования генератора. Если необходимо питание для небольшого количества устройств, используется аварийное питание.

При основном питании важно рассчитать всех возможных потребителей и запас мощности. При расчетах учитывается реактивная составляющая мощности для устройств, использующих больше энергии

Их мощность необходимо умножить на 2 или 3, затем сложить значения. К полученной сумме остается прибавить 25-30% — это запас, необходимый для того, что генератор не работал на износ.

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает:

• бункер (камера для загрузки топлива);
• камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
• горловину камеры сгорания (здесь происходит крекинг смол);
• воздухораспределительную коробку, оснащенную обратным клапаном;
• фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
• колосниковую решетку (служит опорой для тлеющего топлива);
• загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
• отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
• воздушный охладитель (в виде змеевика);
• фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку. Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм

Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

На болты крептся труба сверху бочки

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

https://youtube.com/watch?v=MF_ABzCPJ80

Достоинства и недостатки

Как и любой вид отопительного оборудования, газогенераторные котлы на твердом топливе обладают плюсами и минусами в конструкции и эксплуатации.

Простая конструкция

Достоинства

• Начнем с коэффициента полезного действия, как с самого основополагающего критерия эффективной работы агрегата. Так вот у пиролизных твердотопливных котлов он имеет диапазон 85-95%. Для сравнения: у обычных дровяных агрегатов КПД не превышает 65%. Коэффициент полезного действия определяет соотношение расхода топлива, которого хватает на выработку необходимого количества тепловой энергии. А она, в свою очередь, должна быть рационально использована для поддержания необходимого температурного режима внутри помещений. Вот такая сложная взаимосвязь.
• В газогенераторах топливо горит гораздо дольше, чем в обычных приборах. Если в качестве топлива используются дрова, то продолжительность сжигания одной закладки может хватить на пару дней. С углем этот показатель гораздо больше, до одной недели.
• Устройство газогенератора на дровах имеет определенные конструктивные особенности, которые помогают сжечь топливо до конца. Остается лишь одна зола и сажа на стенках камеры сгорания. Почему это положительная сторона? Здесь два фактора: закладка горит дольше, чистка прибора упрощается.
• Обычно твердотопливные котлы плохо поддаются автоматизации. Регулировать процессы, происходящие внутри агрегата практически невозможно. В газогенераторных печах на дровах процесс горения можно автоматизировать. Конечно, это не так просто, как, скажем, с газовыми или электрическими отопительными приборами, но такая возможность присутствует.
• Так как угарные газы очищаются и сгорают, то это говорит о том, что в окружающую атмосферу попадает незначительное количество вредных веществ. На сегодняшний день это один из самых жестких требований, который пиролизными котлами на дровах полностью выполняются.
• Современные модели газогенераторов обладают различными преимуществами, которые выделяют их из общей категории твердотопливных котлов. К примеру, в топке некоторых моделей можно впихнуть поленья длиною больше одного метра и использовать древесину с влажность до 50%.

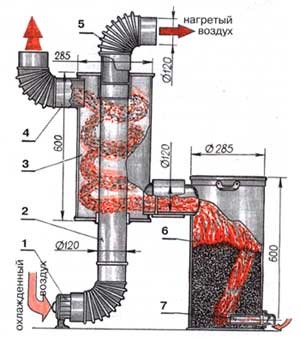

Устройство самодельного газогенератора

Недостатки

• Большой недостаток газогенераторных котлов на дровах – это сложность подачи воздуха в камеру смешения с угарными газами. Естественным способом это сделать очень трудно, поэтому практически все модели в своей конструкции используют механический надув при помощи вентилятора. А это говорит о том, что наш котел тут же переходит в категорию «энергозависимых агрегатов».
• Если упустить момент падения мощности, особенно, когда она падает ниже половины своего номинала, то на стенках камеры сгорания и в дымоходе тут же начинает образовываться деготь за счет сажи и конденсации влажных паров. Поэтому совет – всегда держите минимальный температурный режим в +60°С.
• Цена генераторов на дровах для дома выше обычных твердотопливных котлов практически вдвое. Конечно, есть предложения на рынке в виде самодельных отопительных приборов, но нет гарантии, что этот вариант будет работать эффективно и экономно. Так что не стоит рисковать.

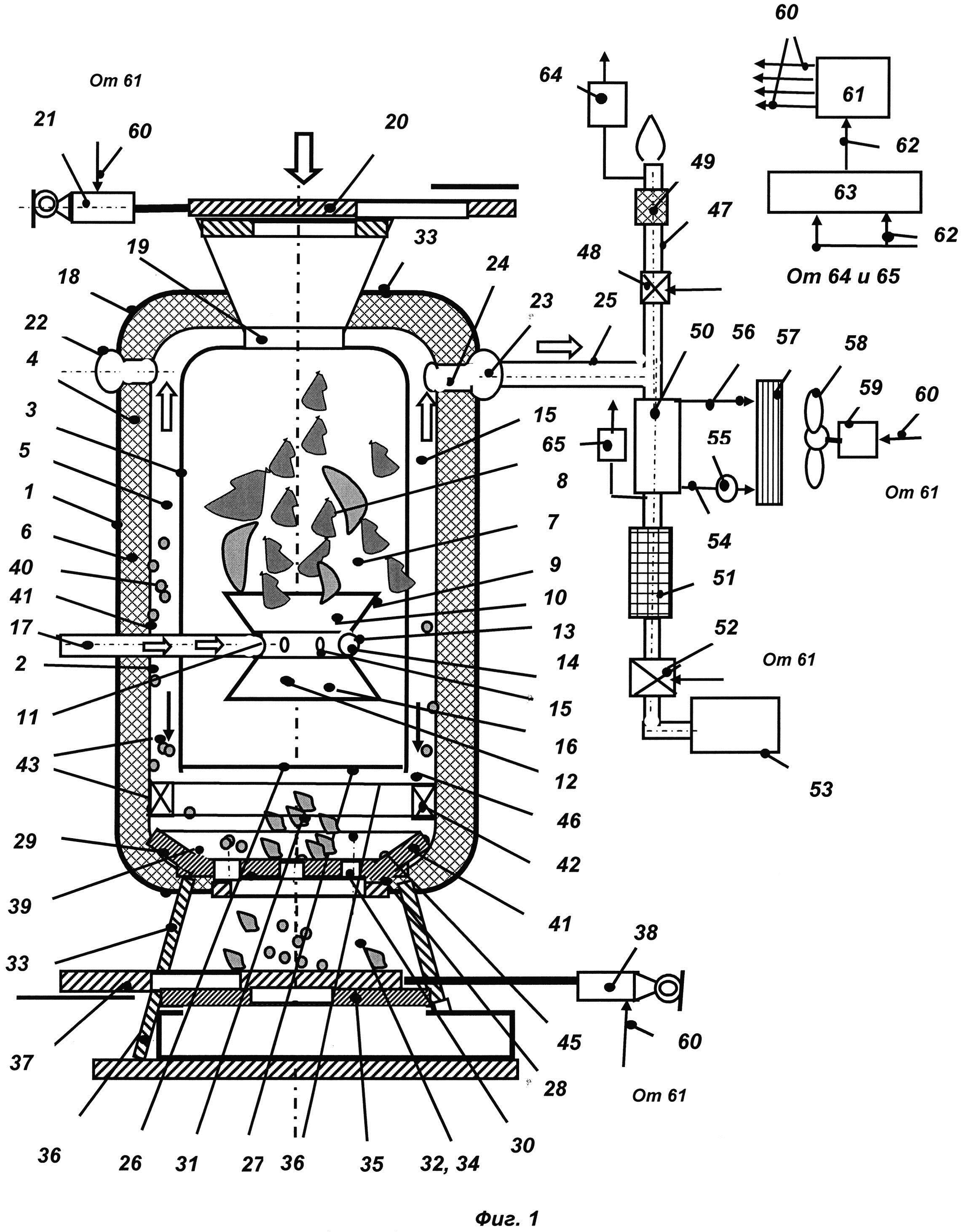

Принципиальная схема обычного пиролизного котла

Из чего состоит пиролизный газ?

Порода древесины не влияет на состав смеси при пиролизе. Соответственно, береза, сосна и ель выделяют практически одинаковое количество всех вышеперечисленных газов. После пиролиза 1 куб. м дерева можно получить около 90 м3 неконденсирующегося газа.

Полезная теплота при сгорании 1 м3 неконденсирующегося газа, кДж/м3, вычисляется по формуле.

Для примера возьмем березу и сделаем расчёт калорийности газа:

Qнр=127,5*28,4%+108,1*3,0%+358,8*18,2+604,4*1,4=11 321,62 кДж/м3= 11,3 МДж/м3

Затем делим полученное число на 4,187. Таким образом, Qнр будет равен 2704 кКал/м3. Для сравнения калорийность природного газа составляет 8000 кКал/м3.

Преимущества и недостатки такого агрегата

• Разлагает отходы производства: опилки, мелкие обрезки древесины которые иначе были бы выброшены.
• Высокий КПД. Процесс образования газа происходит при температуре более 1000 °С, то есть котел-генератор сам греет помещение и при этом вырабатывается топливо, которое можно отдельно сжечь, получив дополнительные калории.
• Энергия от древесины – более экологична, чем от бензина.
• Система не нуждается в электроэнергии, а значит, может применяться в местах далёких от благ цивилизации и в экстренных ситуациях.

Есть и недостатки, существенно препятствующие распространению агрегатов:

• Прибор очень громоздкий.
• Требуется регулярно чистить: центрифугу, охладительный сегмент, топочную камеру. Периодически нужно менять фильтрующие элементы.
• Дрова можно использовать только очень сухие (влажность – не более 20%).
• Запас топлива где-то нужно хранить (в том числе и в машине).
• Проходит некоторое время от растопки до начала работы: нужно разжечь дрова, и дождаться выработки газов. На это может уйти до получаса. Дома это не большая проблема, а для автомобиля – минус.
• Температура в котле плохо поддаётся регулировке.

При изготовлении газогенераторной установки требуется большое количество металла (не дешёвое удовольствие). А он под влиянием вырабатываемых генераторных газов быстро подвергается коррозии (быстрее, чем в естественных условиях). А топливную камеру губят высокие температуры.

Успеют ли окупиться материалы и трудозатраты – большой вопрос.

Монтаж системы отопления – завершительный этап строительства частного дома. Обязательно ли приглашать мастера для выполнения таких работ или все можно сделать самостоятельно? Системы отопления частных домов своими руками – рекомендации профессионалов по монтажу.

Плюсы и минусы использования печей на отработанном масле рассмотрим тут.

Если в вашей местности не проведен газопровод, а использовать дрова для отопление вы не желаете по причине их высокой стоимости или по экологическим соображениям, то ваш вариант – организовать отопление без газа и дров. Здесь https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/bez-gaza-i-drov.html вы узнаете, какое отопительное оборудование для этого применяется и чем можно обогревать помещение, кроме традиционных вариантов.

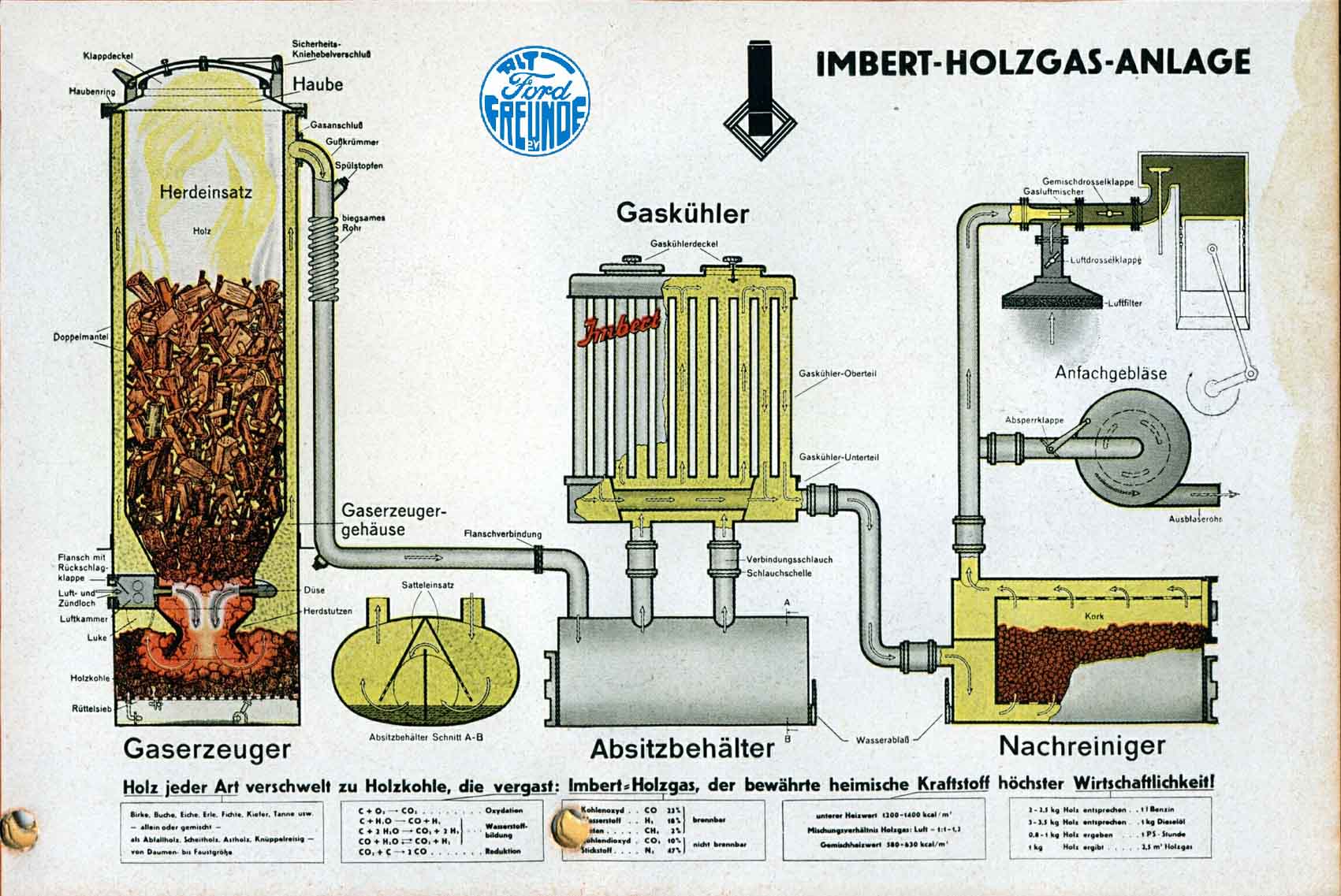

Устройство газогенератора, работающего на дровах

изготавливаются из листовой стали

Важными составными частями конструкции газогенератора является бункер. Его используют для загрузки топлива внутрь установки. Он имеет цилиндрическую форму и изготавливается с использованием малоуглеродистой стали. Бункер устанавливается внутри корпуса газогенератора и надежно закреплен болтами. На кромках крышки люка, который ведет в бункер, имеется асбестовый уплотнитель или обычная прокладка.

Еще одна важная составная часть газогенератора – камера сгорания. Она располагается в нижней части бункера. При ее изготовлении чаще всего применяется жаропрочная сталь. Иногда для отделки внутренней поверхности этой камеры используется керамика. Именно в этой камере происходит сгорание твердого топлива.

Процесс крекинга смолы происходит в нижней части. Для этого там установлена горловина, выполненная из хромистой стали, которая обладает высокими жаропрочными свойствами. Прокладка располагается между корпусом газогенератора и его горловиной. В качестве прокладки обычно используется асбестовый шнур.

Фурмы, посредством которых обеспечивается подача воздуха в этих установках, располагаются в камере сгорания в её средней части. По своему виду это отверстия определенного калибра. Они имеют соединение с воздухораспределительной коробкой, которая связана с атмосферой. Жаропрочная сталь выступает материалом для изготовления фурм и распределительной коробки.

Обратный клапан присутствует на выходе воздухораспределительной коробки. Благодаря ему предотвращается выход горючего газа из газогенератора. Для повышения мощности агрегата перед этой коробкой устанавливается вентилятор. Благодаря ему также обеспечивается возможность для использования топлива высокой влажности. Работающий вентилятор обеспечивает нагнетание воздуха внутрь корпуса.

Колосниковая решетка используется для поддержания раскаленных углей. Если говорить о месте ее расположения, то в установке она находится в нижней части генератора. Прогоревшие угли, превратившиеся в золу, легко проникают через отверстия решетки в зольник. Чтобы имелась возможность для очищения колосниковой решетки от шлака, средняя часть сделана подвижной. Для поворота чугунных колосников предусмотрен специальный рычаг.

В составе корпуса газогенератора присутствуют и загрузочные люки, которые оснащены крышками, закрывающимися достаточно герметично. Верхний люк имеет уплотнение асбестовым шнуром. На креплении крышки присутствует специальный амортизатор. Он представляет собой рессору, которая приподнимает крышку при избыточном давлении внутри камеры. Два загрузочных люка располагаются и с боковой части корпуса.

• Первый находится вверху. Основное его предназначение заключается в добавлении при использовании агрегата топлива в зону восстановления;
• Местом расположения второго является нижняя часть корпуса, а используется он главным образом для удаления золы.

В зоне восстановления производится отбор газа. Он осуществляется через патрубок. К нему методом сварки присоединены трубы газопровода. Совсем необязательно только что произведенный газ, находящийся в горячем состоянии, выводить за пределы корпуса. Он может использоваться для подогрева или просушивания топлива в том случае, если используется твердое топливо высокой влажности. Для этого его подают в камеру загрузки. Чтобы он поступал туда, необходимо провести отводящий газопровод по кольцевой вокруг камеры, между корпусом установки и бункером.

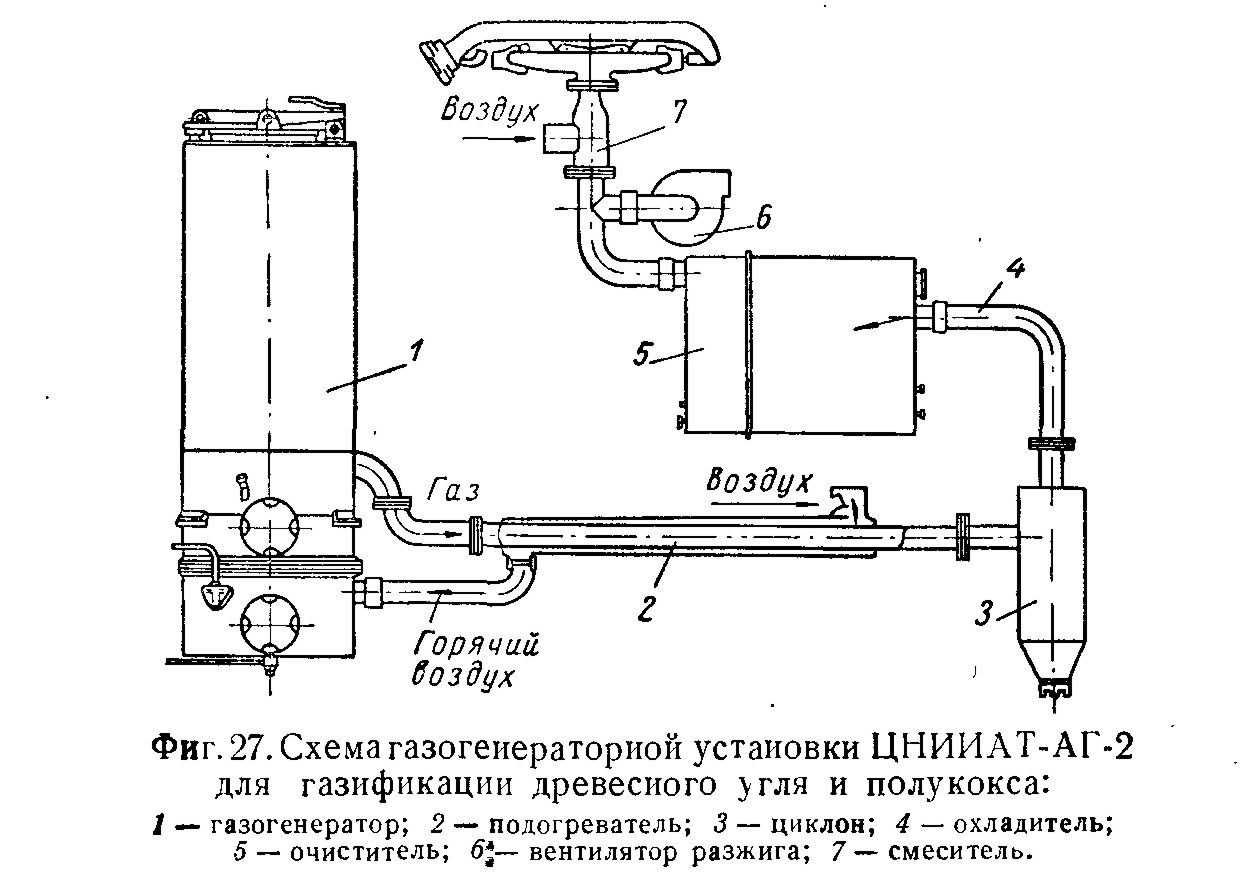

Фильтр тонкой очистки находится за корпусом газогенератора. Своим видом он представляет несколько труб, которые заполнены фильтрующими элементами. Прежде чем попасть в этот фильтр, газ проходит через охладитель. Когда же он очищен, газ поступает в смеситель, где производится его смешивание с воздухом. И только потом смесь поступает в ДВС.

Когда в камере сгорания происходит процесс сгорания топлива, то оно окисляется воздухом, который поступает через фурмы камер из воздуха в распределительной коробке. Образовавшийся горючий газ движется в фильтр грубой очистки, где производится его очистка и последующее охлаждение. А потом он поступает в фильтр тонкой очистки, после чего попадает в смеситель. Из смесителя образовавшаяся смесь поступает в ДВС.

На что обратить внимание при выборе газового резака

При выборе устройства необходимо проверить следующие несколько моментов:

• ниппели лучше выбрать латунные, они прослужат дольше алюминиевых;
• алюминиевая рукоятка более долговечна, чем пластмассовая;
• вентили должны вращаться без заедания, но с постоянным небольшим усилием;
• выбирайте модель с шайбой кислородного вентиля от 4 см в диаметре — регулировка подачи будет точнее и удобнее;
• материал корпуса и трубок; у пропановых резаков — медный сплав или нержавеющая сталь ;
• для ацетиленовых горелок для меди в сплаве должна быть не более 60%.

Стоит также убедиться в наличии запасных частей и расходных деталей.

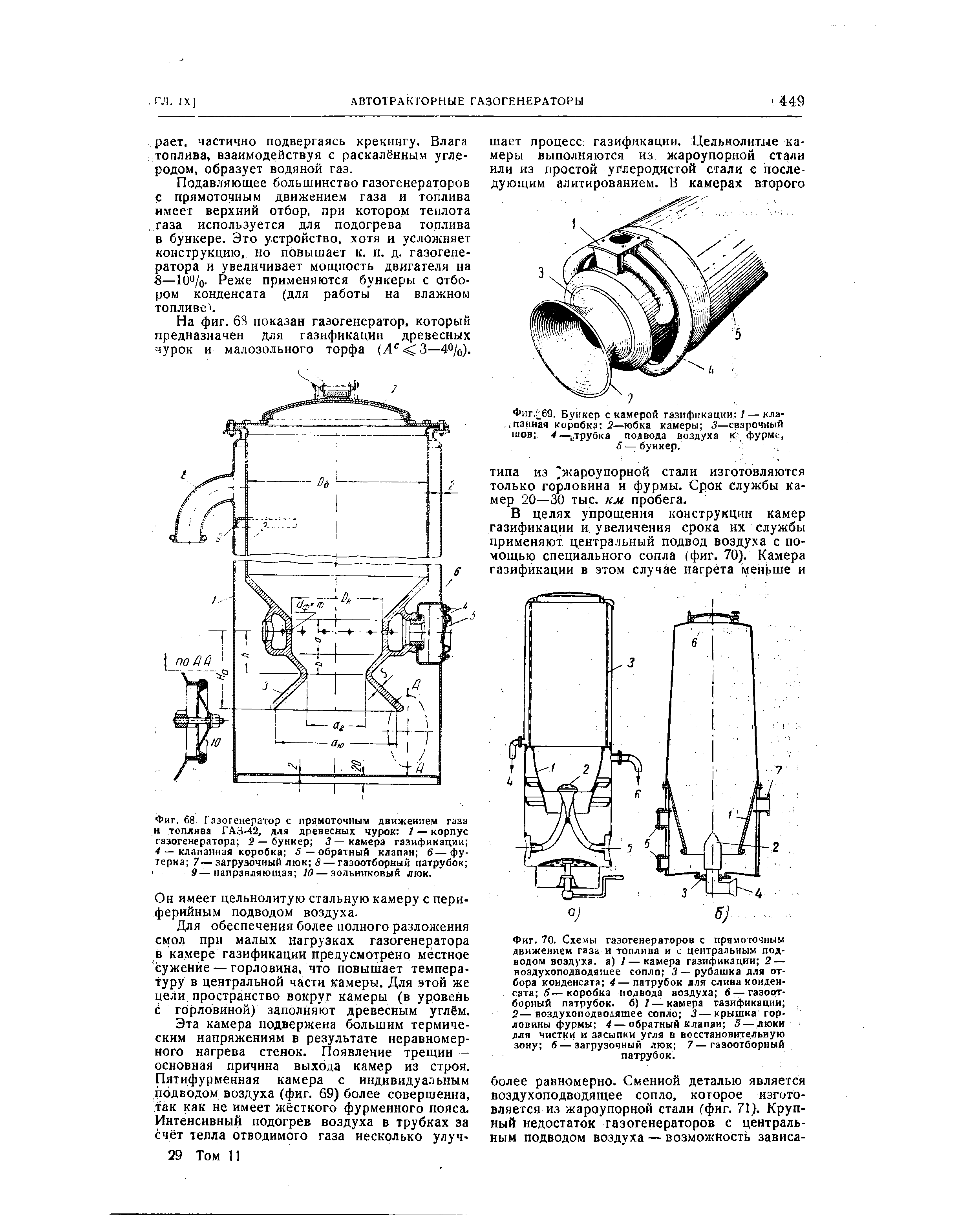

Конструкция газогенератора

Аппарат может быть любых размеров 100 – 1000 литров (от требуемой мощности). Разделяются по процессу газификации:

1. Прямого.
2. Обращенного.
3. Поперечного типа.

В поперечной схеме газы по прибору проходят горизонтально. Снизу вверх – в прямой схеме, а в обращённой – сверху вниз.

Устройство газогенератора АСС-2000

Наиболее оптимальный вариант обращенного принципа газификации. Ёмкость имеет двойные стенки (что пожаробезопасно), а горячий газ дополнительно нагревает и подсушивает топливо, находящееся над камерой сгорания.

Схема с обращённым движением газов лучше всего подходит для использования на автомобиле.

Цена

Вопрос стоимости актуален для многих потребителей, поэтому опишем технические характеристики некоторых популярных моделей газовых генераторов, особое внимание обратим на их стоимость. Газогенератор KIPOR KNE5500Е

Газогенератор KIPOR KNE5500Е

Газген Kipor KNE5500E – это малогабаритное энергооборудование с поршневым двигателем, который может выработать до 4,5 кВт электроэнергии в час. Топливо должно подаваться на рабочий агрегат под давлением не меньше 2кПа.

Здесь можно использовать баллонный газ и природный, который находится в центральном газопроводе. Средняя стоимость Kipor KNE5500E — 70000 рублей. Указанная установка используется в качестве автономного источника электроснабжения в тёплое время года.

Gazlux СС2500B — один из самых дешевых газогенераторов для выработки электроэнергии на природном газе

Вторая модель газового генератора Gazlux CC2500B считается одной из самых популярных на рынке. Стоит такое оборудование около 47 000 рублей, но его мощность ограничена 2,5 кВт, моторесурс не более 3000 часов беспрерывной работы. Установка может использоваться для работы отопительного насоса во время отключения электроэнергии. Устройство имеет воздушное охлаждение, поэтому используется в тёплое время года или при положительных температурах воздуха в помещении.

Ещё один газовый генератор китайского производства Gazlux CC5000D имеет достаточную мощность для обеспечения электроэнергией небольшого коттеджа или загородного дома. Эта установка оснащена звукоизолирующим материалом, её рекомендовано эксплуатировать внутри помещений. Стоит Gazlux CC5000D 95000 рублей.

Турбинные

Газовый генератор может оборудоваться ещё одним видом двигателя – это турбина. Такое приспособление состоит из трёх основных деталей:

• Компрессор или центробежный нагнетатель с огромным количеством лопаток. Основной задачей этого прибора считается подача сжатого воздуха в камеру сгорания;
• Вторая часть газгена — камера сгорания, выполнена в виде полости. Здесь установлена форсунка для подачи топлива и свеча. Последний элемент в отличие от бензинового двигателя служит для запуска турбины, ведь процесс горения происходит в генераторе постоянно. При нестабильном горении, например, во время запуска турбины, процесс управления зажиганием берёт на себя термопара, которая вмонтирована в камеру сгорания;
• В камере сгорания давление рабочей смеси возрастает в несколько раз. Далее поток газов направляется на лопасти турбины. Лопатки двигателя похожи на нагнетатель компрессора, но их изготавливают из жаропрочного материала. Под высоким давлением газа происходит вращение турбины и лопастей компрессора.

Турбинный газген

Достоинством газовой турбины по сравнению с поршневым генератором считается повышенная мощность и значительный срок службы оборудования. Если в поршневых двигателях рабочий цикл занимает только четверть времени, то в турбине крутящий момент присутствует всегда. Здесь происходят меньшие вибрации, но рассматриваемое оборудование изготавливают из дорогих комплектующих, что в конечном итоге увеличит стоимость прибора.

Выбор топлива и особенности монтажа

Работать печь длительного горения может от нефти, электричества или газа. позволяя равномерно обогревать помещение. А также может быть использовано большинство видов твердого топлива, будь то отходы из бумаги или дрова, опилки, кора дерева или семечковая шелуха. Закладка топлива в печь может быть ручной и автоматической в зависимости от модели и типа топлива. Время обогрева такой печи на одной закладке различно в зависимости от ее размеров и технических характеристик, в среднем составляет 8-10 часов. Уголь и кокс в качестве топлива для стальных печей не годится. В процессе их сгорания температура оборудования становится критической и может привести печь в негодность. При правильной эксплуатации, и срок службы устройства будет максимально длительным — от 3 лет и более.

Данное устройство отлично зарекомендовало себя как отличный отопительный прибор, но с водяным контуром ее ценность еще более увеличивается. При верно подобранной мощности печь длительного горения будет радовать своим теплом. В целом, эксплуатация подобного устройства, возможна и без использования водяного контура. С другой позиции, его установка обеспечит наиболее благоприятные условия, связанные с применением разных отопительных сетей.

В отличие от кирпичных печей присоединить водяной контур к металлической конструкции своими руками гораздо проще. Теплообменник устанавливается над топкой, тем самым огибая ее, обеспечит подогрев воды. Циркулируя по радиаторам и трубам, теплоноситель способен прогревать загородную дачу более эффективно. Таким образом, использование металлической печи лучше совмещать с водяным контуром. Однако с кирпичными конструкциями теплообменник лучше не использовать в связи со сложностью монтажа и нюансами в процессе эксплуатации прибора.

Особенностью монтажа таких печей своими руками является их установка в специально отведенном месте при помощи регулируемых ножек и присоединение к дымоходу через выходной патрубок, как правило, расположенный сзади печи. Важным фактором является возможность таких отопительных приборов к интеграции в уже имеющуюся систему отопления. Возможность установки автономной сети на основе газового или электрического котлов и, как дополнение, интеграция твердотопливного агрегата с водяным контуром. Данная система отопления позволит иметь запасной источник тепла в случае недоступности основного.

Вертикальный вариант

Схема внутреннего устройства газогенераторной печи из камня.

Если у вас нет места, то можно сделать вертикальный вариант корпуса печи. Он немного сложнее описанного выше горизонтального агрегата. Основной корпус этого газогенератора имеет габариты 700×510×1480 мм. В этой установке должна быть предусмотрена решетка, которая делается из стального листа. Она устанавливается в корпусе газогенератора на расстоянии 30 см от дна корпуса на ножках из обрезков стальной трубы. Решетку соединяют сваркой с коробом, установленным внутри агрегата.

К боковой стенке газогенератора приварен дефлектор, удерживающий короб с решеткой и дающий воздуху свободный проход к горящему топливу. Все эти детали делаются из стального листа (толщина 4-5 мм). В качестве дымохода в корпус газогенератора наварена (над коробом у боковой стенки установки) стальная Г-образная труба. На этой же стенке (в нижней части корпуса на уровне решетки) сделайте отверстие диаметром 10 сантиметров для прохождения воздуха внутрь установки.

На уровне нижней части трубы дымохода (в корпусе) просверлите отверстие в 6 см. В данном варианте газогенератора для принудительной подачи воздуха в топку применяется вентилятор, установленный на нижнем отверстии воздуховода. Для нормального пользования котлом и хорошей терморегуляции установки на боковой стенке газогенератора установлена система автоматики. Ее исполнительное устройство в виде цепочки соединено с кнопкой включения вентилятора.

Если вы хотите использовать данный котел не только для обогрева, но и совместно с водяным отоплением, то вам придется своими руками сделать теплообменник. Он делается из стального листа и представляет собой кожух большего диаметра, чем ваша печь, надетый сверху на корпус вашего газогенератора. Этот кожух тщательно укутывают теплоизоляцией, используя стекловату или другой подобный теплоизоляционный материал.

Для ввода холодной и вывода горячей жидкости в систему с водяным отоплением к теплообменнику подключают входной и выходной патрубки. Монтируются вентили и другое нужное оборудование по типовой схеме обогрева жилища водяным отоплением. Собранный вами водяной котел может работать не только на дровах, но и на угле. Если у вас проблемы с использованием металла, то корпус газогенератора можно собрать и из кирпичей, но такая установка будет иметь большие габариты.
