Отопительные печи длительного горения для дома

Дополнительный электрический подогрев системы

Печи с отопительным контуром часто ставят на даче или в загородном частном доме, и для постоянного отопления не используют. В этом случае в морозы система может промерзнуть, что приведет к разрывам и утечке воды при первой же топке.

В этом случае можно вместо воды залить в систему антифриз или дополнительно купить и поставить в параллель электрический котел малой мощности, автоматически включающийся для поддержания воды в системе в диапазоне значений 5-10 градусов. Электрический котел не позволит системе замерзнуть, а их цена не слишком высока, а при определенном навыке можно сделать и самодельные электрические котлы.

Кладка своими руками печи с отопительным контуром может показаться слишком сложным заданием, а цена на услуги специалистов-печников высока. В этом случае лучше рассмотреть возможность установки промышленного котла длительного горения на дровах или другом топливе. Но собственноручно сложенная печь — это не только отопительный элемент, это еще и сердце дома, дарящее уют и семейный покой, и при выполнении всех рекомендаций она прослужит долго и эффективно.

Добавление к печному обогреву контура для нагревания воды может не только существенно повысить КПД печи, но также помочь более равномерному распределению тепла в частном доме, а топливо в таком случае будет расходоваться оптимально.

Более того, печь с водяным контуром позволяет скомбинировать преимущества двух видов отопления дачи: печного и основанного на горячей воде. Существенная экономия затрат на топливо дополнительно приукрашивается возможностью создать печное отопление с водяным контуром своими руками.

Какой вид ТТ-котла на дровах выбрать для отопления дома?

Наиболее популярными для обогрева дач и частных коттеджей являются дровяные котлы с небольшими топочными камерами.

Бытовые котлы, которые могут работать на одной закладке дров в течение 8-12 часов, по типу действия бывают следующих видов:

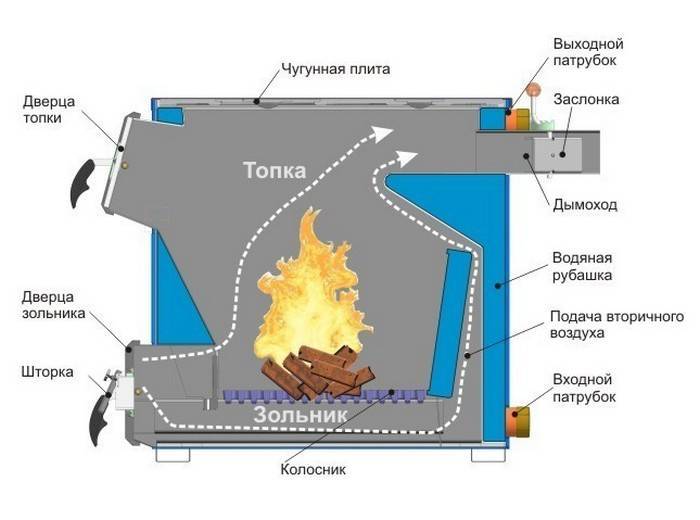

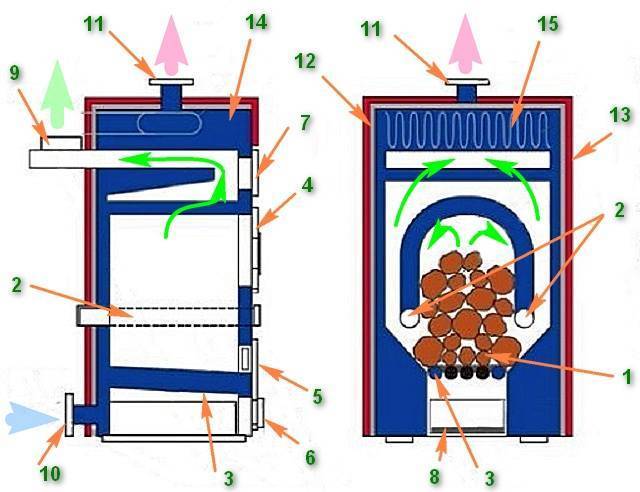

1. С удлиненной топкой. Наиболее распространенный и наиболее конструктивно простой тип дровяного котла. Главным отличием его от стандартных твердотопливных агрегатов является вытянутая форма и удлиненная топка. После розжига непосредственно в камеру сгорания осуществляется дозированная подача воздуха, благодаря чему существенно увеличивается время работы на каждой закладке дров (до 6-8 часов).

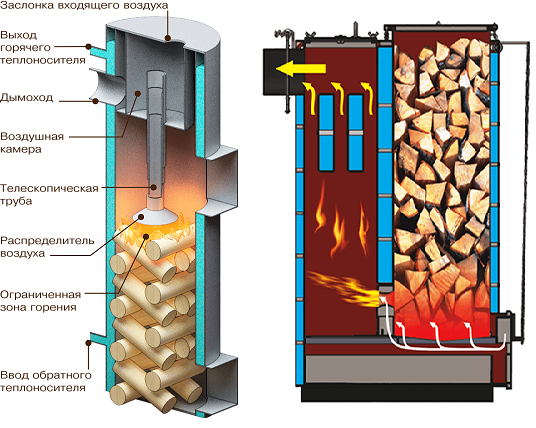

2. Котел верхнего горения. Одной из главных особенностей такой модели, по сравнению со стандартными котлами, где розжиг осуществляется снизу, в камере котла с верхним сгоранием топливо тлеет под действием горелки, которая движется сверху, медленно опускаясь вниз.
3. Пиролизный или, как его еще называют, газогенераторный котел, отличается от двух предыдущих более сложным принципом работы. Устройство пиролизного изделия несколько усложнено, благодаря чему он может непрерывно работать до 12 часов на каждой топливной закладке. Принцип работы: дрова в топочной камере не горят, а очень медленно тлеют, из-за чего выделяется газ, который отводится в нижнюю камеру, где сжигается под принудительной подачей кислорода, выделяя дополнительное тепло.

Различные модели дровяных отопительных приспособлений между собой имеют большие отличия по:

• размерам камер сгорания;
• типам конструкции;
• материалу изготовления.

Перед тем как купить прибор отопления, нужно учитывать эти и другие важные параметры оборудования.

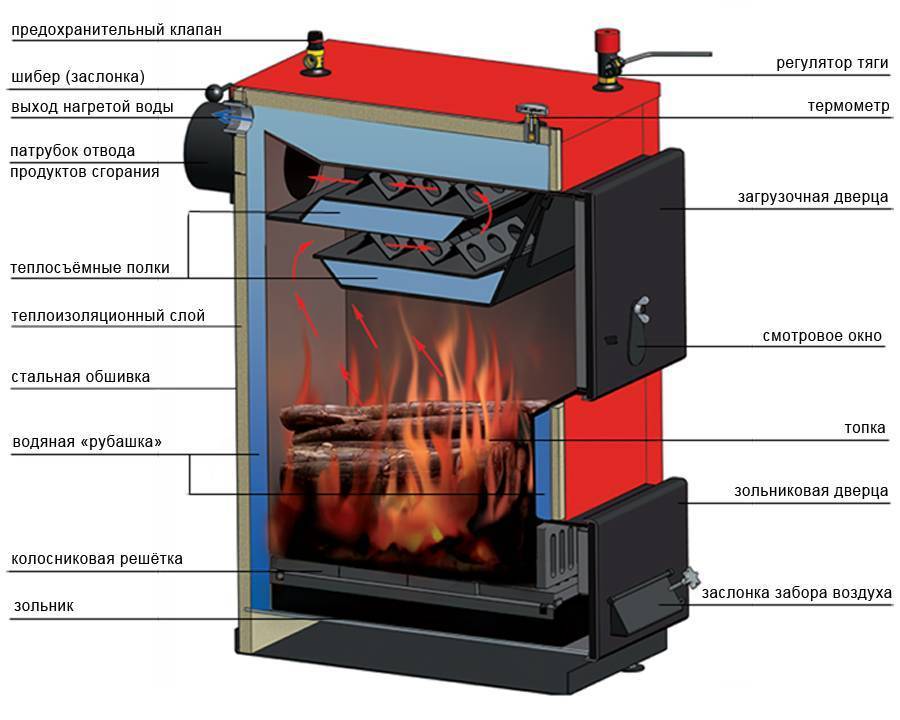

Чаще всего теплообменник делают из чугуна или стали. Чугунный, в отличие от стального, имеет больший срок службы, дольше остывает, но из-за резких перепадов температуры может быть разрушен. Сталь более устойчива перед температурными перегрузками, но более подвержена коррозии и ее средний срок службы около 10-15 лет.

На дачах, как правило, устанавливают простые одноконтурные агрегаты дешевого сегмента. В доме, где круглый год обитают люди, наиболее разумной будет установка двухконтурного котла. В этом случае один контур будет отвечать за обогрев дома, а второй за его обеспечение горячей водой.

У каждой модели есть свои особые усредненные данные, технические параметры:

• мощность около 100 кВт;
• на выходе температура теплоносителя 80 °C, на обратке – минимум 50 °C;
• рабочее давление составляет в среднем 1 атм.;
• общий вес – до 400 кг;
• средняя продолжительность работы при одной загрузке дров 10-12 часов.

Частные коттеджи, где круглый год проживают люди, оборудуются котлами длительного горения, которые оснащены теплообменниками, врезающимися в отопительную систему. В данных агрегатах теплоноситель, получая от сгорания дров тепловую энергию, несет ее к радиаторам.

Наиболее эффективными считаются пиролизные агрегаты, которые имеют самый высокий КПД 97 % и длительный срок работы без дозаправки.

Можно сделать твердотопливный котел длительного горения своими руками, следуя схемам, если под рукой есть необходимый инструмент и небольшой опыт в сварочных работах.

Рекомендации по установке печи в доме

Монтаж конструкций достаточно прост. Соблюдения каких-либо сложных правил не требуется. Следует только соблюдать некоторые рекомендации:

1. Чтобы избежать возгорания, под агрегат необходимо постелить огнеупорный лист.
2. Не желательно устанавливать конструкции вплотную к стене. Рекомендуемое расстояние до межкомнатной перегородки – около двадцати сантиметров. Необходимо это потому, что забор воздуха осуществляется со всех сторон печи.
3. Для обеспечения достаточной силы тяги труба дымохода в сечении должна иметь не менее ста пятидесяти миллиметров.
4. Дымоход следует установить так, чтобы его можно было в любой момент разобрать и очистить от смол.
5. Трубы дымохода лучше всего собирать против движения газов. Это позволит уберечь пол от смолы, которая в виде конденсата оседает на стенках.

Конструкция

Существует много видов отопительных кирпичных печей. Они могут выполнять только функцию обогрева помещения или совмещать отопление и приготовление пищи. Также существуют комбинированные печи с несколькими топками.

Принцип действия кирпичной печи при любой ее конструкции заключается в быстром накоплении тепла при топке и длительной отдаче его стенками печи в течение нескольких часов или даже суток. Материал печи — керамический кирпич, хороший аккумулятор тепла.

Для увеличения объема нагретого кирпича дымовые каналы в печи делают протяженными, располагая их вдоль стенок. Горячий дым, проходя по ним, нагревает кирпич и к моменту выхода из трубы имеет безопасную температуру. Помимо повышения эффективности, эта особенность конструкции кирпичных печей уменьшает опасность перегрева и возгорания кровли.

Главные правила в выборе устройства длительного горения

Как приобрести нужный товар и не совершить ошибки? При выборе такого отопительного прибора следует обратить внимание, прежде всего, на его характеристики. В информации всегда указаны мощность, КПД, параметры устройства. В критерии выбора также входят:

В критерии выбора также входят:

• Удобство эксплуатации и очистки. Лучше приобретать модель с разборным дымоходом.
• Создание герметичности. Если конструкция имеет зольный ящик, он должен плотно вдвигаться, препятствуя проникновению внутрь воздуха; наличие регулируемых заслонок; дверцы с уплотнениями, не позволяющими «гулять» воздуху; наличие шибера.
• Материал, из которого изготовлен корпус. Толщина сплава/металла – залог длительного охлаждения печи. К тому же это увеличивает срок эксплуатации. Бюджетные модели производят из стали, они долго не «живут». Более качественные конструкции изготавливаются из конструктивной, нержавеющей стали, керамики. Самые хорошие и долговечные при правильной эксплуатации – чугунные отопительные системы.
• Дизайн. Современные модели идеально вписываются в интерьер. Кроме того, печи и камины с варочной поверхностью используются не только для обогрева жилища, но и для приготовления пищи. Функционал их значительно расширен.
• Сколько стоит топливо. Это зависит от доступности горючего. Дровяные ресурсы гораздо выгоднее, если поблизости от места проживания имеются деревоперерабатывающие предприятия.
• Сколько весит каминная печь. Даже небольшой по размеру камелек из чугуна очень тяжелый. Площадка, где он будет размещаться, должна быть прочной, иначе камин провалиться. Преимущество стальных конструкций в их относительно небольшой массе.
• Сколько времени нужно печи для нагрева. Для дачников, наведывающихся на «фазенду», только в выходные дни, имеет смысл приобрести стальное устройство, оно быстрее нагревается.
• Какой теплообменник. Система с водяным контуром и коллектором способна подарить тепло не одной комнате, а нескольким.

На отечественном рынке самые популярные модели – печи-камины итальянского, польского, сербского, норвежского и российского производства.

Делаем печь для гаража или дачи

Практичная печь длительного горения на опилках для гаража или дачи.

Самодельное нагревательное оборудование идеально подойдет для нежилых зданий или домов, которые посещаются людьми от случая к случаю. В данной ситуации речь идет о немалой выгоде. Во-первых, не нужно тратиться на дорогостоящие материалы и изготовить прибор из подручных материалов

Во-вторых, не нужно уделять большое внимание дизайну изделия, а сконцентрироваться на его производительности. В основе любой работы лежит чертеж и схема печи длительного горения от профессионалов

Необходимые материалы:

• металлическая бочка (до 200 литров) или металлическая труба (диаметр до 600 мм);
• лист стали;
• швеллера;
• труба, диаметром до 200 мм и длиной до 2,5 м;
• труба, диаметром до 100 мм;
• сварка;
• автоген;
• ножовка по металлу;
• строительный уровень.

Бочка или труба – это корпус нагревательного элемента. В случае с трубой, к ее нижней части приваривается дно. Оно вырезается из листа металла. Вторым этапом будет организация дымооборота. От также делается из листа металла. Его диаметр должен быть несколько меньше, чем диаметр выбранной бочки или трубы. К полученному металлическому «блину» приваривается швеллер. Он увеличит массу дымооборота, в результате чего он будет опускаться вниз по мере прогорания энергоносителя. К металлическому диску приваривается труба. Ее длина должна быть больше, чем высота корпуса печи.

Самодельная печь из бочки, так называемая «Бубафоня».

Далее, вверху и внизу боковой части бочки вырезаются отверстия, диаметр которых приравнивается диаметру трубы-дымохода. Трубы и корпус соединяются. Трубы должны быть достаточной длины. Это позволит вывести их наружу здания для забора первичного и вторичного воздуха. На дымоходах устанавливаются заслонки. Крышкой печи служил круглый лист металла.

Подобные конструкции печей длительного горения не отличаются эстетичностью. Однако здесь есть существенные преимущества. Это низкая себестоимость, простота в управлении работой. В случае поломки можно организовать новый нагревательный элемент из подручных средств, не тратя деньги на ремонт старого.

Недостатки печей длительного горения:

• низкий КПД (до 70%);
• необходимость в постоянном контроле;
• недолговечность.

Следовательно, вышеописанный нагревательный элемент не может использоваться для жилых помещений. Для обогрева частного дома специалистами приводится схема печи длительного горения по типу буржуйки с водяным контуром.

Котел длительного горения до 7 суток

Еще их называют «неделька». Следует сказать, что такие показатели, имея внушительные габариты, они действительно могут выдавать при идеальных условиях эксплуатации, в т.ч. небольших отапливаемых площадях, и только с применением высококачественного угля, работая преимущественно в режиме тления. Из российских – близок к таким характеристикам кемеровский котел длительного горения.

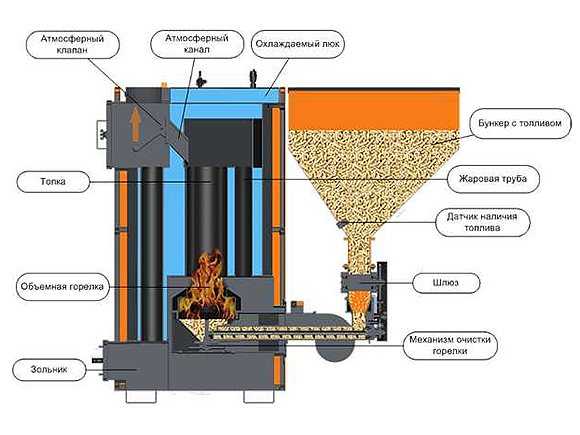

Также долгоиграющими котлами являются пеллетные котлы с большими бункерами для пеллет и автоматической их подачей.

Но стоимость гигакалории, вырабатываемой последними, значительно выше, чем у других твердотопливных котлов.

Особенности

Сама кирпичная печь с отопительным контуром может иметь различную конструкцию, теплообменник можно встроить практически в любую печь. Однако, при этом необходимо учитывать особенность эксплуатации таких печей в частных домах.

Печи, в которые вмонтированы котлы или теплообменники, расположенные в топке, нельзя эксплуатировать без активно работающего отопительного контура, поэтому в жаркое время года топить их будет невозможно — в доме будет жарко и душно.

• перекрыть циркуляцию теплоносителя;
• слить воду из батарей.

Делать этого категорически нельзя! В первом случае вода в котле перегреется, и он взорвется, разрушив кладку. Во втором — сталь теплообменника прогорит, ведь температура в топке печи при горении дров может превышать 1000 градусов.

• Сделать в печи две топки, «зимнюю», нагревающую котел и тело печи, и «летнюю» — нагревающую варочную панель, но позволяющее сохранить температуру в тепловом контуре в разумных пределах. Топить «летнюю» топку в частном доме можно в любое время года. Дымовые каналы обеих топок выводят в общий дымоход и перекрывают задвижками.
• Разместить теплообменник в отдельных дымовых каналах. Летом движение дымовых газов по ним перекрывают задвижками. Такая конструкция имеет более низкий КПД водяного контура, но она более долговечна, безопасна и универсальна.

При летней эксплуатации печи с водяным контуром не перекрывайте циркуляцию воды и не сливайте теплоноситель! Это может привести к повреждению печи или теплового контура!

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Сравнение газогенераторных и обычных котлов.

Если сравнивать газогенераторные котлы с обычными отопительными или нагревательными котлами на твердых видах топлива, то можно выделить следующие нюансы.

Сравнительно низкая автономность газогенераторного котла, которая является ахилессовой пятой всей отопительных установок на твердых типах топлива может быть скорректирована с введением системы автоматической загрузки. В этом случае в газогенераторном котле начинает работать своеобразный конвейер, который в зависимости от температуры в устройстве и времени горения может отправлять в топку новые порции топлива. К тому же газогенераторное устройство только на одной закладке может автономно работать в течении суток, что, в общем-то снимает вопрос о необходимости постоянного присутствия кочегара-оператора.

работа газогенераторного котла

В любом случае эффективность газогенераторных установок значительно превышает достижения всех их собратьев. Если обычные котлы на твердом топливе вряд ли смогут показать КПД выше 85%, то у газогенераторного оборудования этот показатель может достигать и 95 процентов.

Но газогенераторный котел на дровах все-таки является довольно сложным техническим устройством. В отличии от обычного дровяного котла от требует пусть несложного, но все-таки регулярного технического обслуживания, кроме того, определенные требования имеются и к квалификации персонала, который работает на газогенераторных установках.

Наиболее критично газогенераторный котел воспринимает влажность поступающего в него топлива. Поэтому для эффективной работы газогенераторной установки требуются только предварительно просушенные дрова.

Критерии подбора газогенераторной установки на дровах

Газогенераторный котел на дровах рекомендуется подбирать исходя из следующих критериев:

1. Прежде всего нужно учитывать степень автоматизации котла, его энергонезависимости. Возможно вам захочется приобрести котел, который сможет работать долго без вмешательства человека, а возможно для ваших целей хватит и газогенераторного котла, который должен самостоятельно, автономно отработать только одну закладку.
2. Для обогрева помещений отопительные установки должны вырабатывать не менее одного киловатта на каждые 10 квадратных метров обогреваемой площади. Исходя из этого вы можете подобрать и необходимую мощность отопительного газогенераторного котла.
3. Кроме того, газогенераторные котлы на дровах могут иметь и различное дополнительное оборудование. Оно может предназначаться, например для обеспечения принудительной циркуляции жидкости через нагревательный контру или автоматизации регулировки процессов горения образовавшегося газа.

В любом случае консультанты в специализированных магазинах помогут вам подобрать газогенераторный котел на дровах по вашему вкусу.

Лучшие стальные печи длительного горения на дровах

Корпус из стали позволяет снизить вес оборудования, что упрощает монтаж, транспортировку. Для источника тепла с небольшой массой не требуется усиленное основание. Стальные печи длительного горения для дома отличаются низкой ценой. Листовой металл прост в обработке, это увеличивает разнообразие конструктивных решений. Тепловой прибор быстро прогревается, но и легко остывает.

TMF Огонь-батарея 7

Компания из Сибири выпускает недорогие печи длительного горения для помещений разной площади. Огонь-батарея 7 разработана для отопления зданий до 60 кв.м. Эта модель создана для дачи, небольшого загородного дома. Особенностью является работа на одной загрузки топлива в течение 6-10 часов. Зольный ящик и дверца полностью герметичны, подача воздуха регламентируется с помощью бесступенчатого клапана. Пользователь может регулировать интенсивность горения.

Тяга регулируется шибером, заслонка имеет фиксированные ручки и не закрывается полностью, что обеспечивает высокий уровень безопасности. Выход дымовой трубы универсальный, может располагаться вертикально или горизонтально. Это упрощает подключение к дымоходу. Топливник и зольник имеют простую конструкцию, которая упрощает очистку. Корпус изготовлен из конструкционной стали толщиной 3 мм.

Достоинства:

• Топливник большого объёма;
• Дверь с самоочищающимся стеклом;
• Съёмная защита увеличивает ресурс;
• Низкая цена;
• Роботизированное производство.

Недостатки:

Не обнаружены.

Модель комплектуется варочной панелью с конфоркой, которая состоит из чугунных колец разного диаметра. Верхний проём можно использовать для очистки топливника от сажи или для дополнительной загрузки топлива.

Радуга ПО-1

Предназначена для отопления помещений площадью 10-12 кв.м. – гаражей, теплиц, садовых домиков. У модели шестиугольный профиль в разрезе: это обеспечивает дополнительные рёбра жёсткости и эффективность теплоотдачи. Приток воздуха осуществляется через воздухозабор, отсутствие колосников позволяет снизить цену и упрощает конструкцию.

При производстве корпуса используется листовая сталь, толщиной 3 мм. Рёбра жёсткости обеспечивают стабильную геометрию. Размеры топки позволяют использовать дрова длиной до 50 см. Дымоход изнутри защищён от попадания огня в трубу. Небольшие отверстия обеспечивают эффективный дожиг углей. В качестве топлива можно использовать брикеты.

Достоинства:

• Экономичность;
• Небольшие размеры;
• Хорошая теплоотдача;
• Есть варочная панель.

Недостатки:

Отсутствие поддувала.

Panadero Maja S

Испанская печь камин длительного горения работает на дровах и брикетах. Отопительный прибор предназначен для дома, площадью до 72 кв.м. Корпус покрыт огнестойкой эмалью, внутреннее пространство камеры футеровано вермикулитом. Такая конструкция помогает увеличить жаропрочность, теплоёмкость. Тройная подача воздуха обеспечивает экономичный расход топлива и эффективный дожиг углей.

Дверь оборудовано стеклом большой площади, которое имеет систему самоочистки. Двойное запирание двери обеспечивает безопасность и герметичность камеры. Подключается к дымоходу диаметром 150 мм. Дровяная печь имеет устойчивое основание и предназначена для пристенной установки.

Достоинства:

• КПД камина достигает 78%;
• Простое обслуживание;
• Европейский сертификат качества;
• Увеличенный ресурс.

Недостатки:

Завышенная цена.

Везувий АОГТ 00

Конвекционная дровяная печь длительного горения для дачи, мастерской, гаража. Имеет небольшие размеры, устанавливается на лёгкой подставке. Оригинальная конструкция агрегата позволяет поднять КПД до 75-80%. У модели две камеры сгорания: в нижней горит топливо, в верхней протекает горение выделяющихся газов. Это позволяет получить максимум тепловой энергии.

По периметру корпуса, изготовленного из котловой стали, привалены радиальные трубы, которые обеспечивают интенсивный теплообмен. Снизу засасывается холодный воздух, который нагревается и подаётся вверх, что помогает ускорить циркуляцию. Помещение быстро прогревается при небольших затратах топлива. На одной дровяной закладке отопительный прибор работает от 8 до 12 часов.

Достоинства:

• Два регулятора настройки температуры;
• Качественные сварные швы;
• Равномерное распределение тепла;
• Отапливаемая площадь 35-37 кв.м.

Недостатки:

Отсутствует варочная панель.
