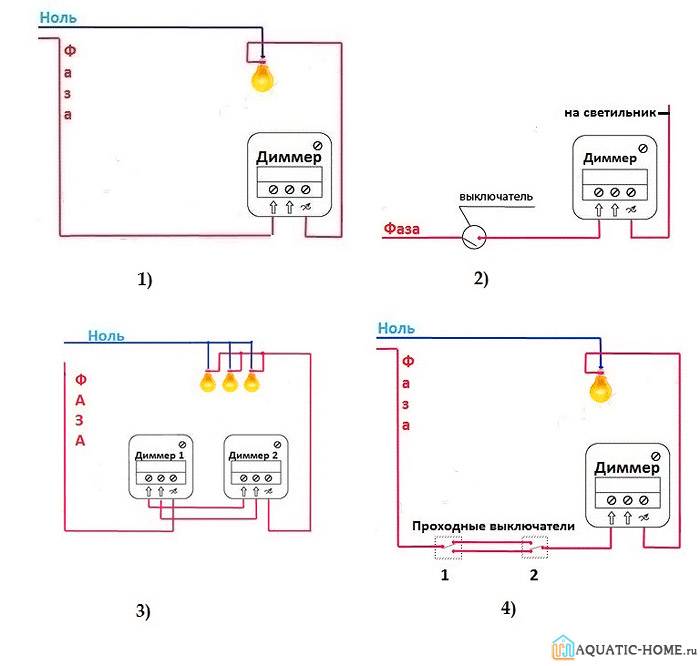

Схемы подключения
В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.
- Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
- Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
- Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
- Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:
Принцип работы диммера
Для каждого типа ламп (накаливания, галогеновых и т.д.) необходимо подбирать регуляторы освещения с подходящей схемой:
1.В лампах накаливания степень разогрева нити зависит от напряжения, подаваемого через диммер. Такая схема применима, как для ламп накаливания, так и для галогеновых.
2.Схема с трансформатором, которые преобразует уровень напряжения, подаваемого от регулятора, до значения 12-23 Вольта. При этом используется электронный трансформатор с мягким включением. Схема подходит для низковольтных галогеновых ламп. Она обеспечивает плавный разогрев нити без перегрузок.
Принцип работы
Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.
Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.
Благодаря тиристорам, появились простые и экономичные схемы.
Простая схема светорегулятора на тиристоре
Современные виды
Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.
Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).
Схема универсального диммера для всех типов ламп
Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.
2
Самыми простыми и дешевыми считаются реостатные светорегуляторы. Сейчас они используются очень редко, так как характеризуются малым показателем полезного действия и неудобством в применении за счет того, что сильно нагреваются при работе.
Более современными являются транзисторные, тиристорные и симисторные механизмы. Они могут иметь дополнительные функции, отличаются высоким КПД и при этом доступной ценой. Но такие регуляторы нежелательно применять с бытовыми устройствами, которые выдвигают повышенные требования к типу электропитания. Еще один их недостаток – создание электрических помех для другого оборудования.
Тиристорные и транзисторные диммеры, несмотря на указанные недостатки, являются самыми востребованными. Если вами планируется замена стандартного выключателя на светорегулятор, покупайте именно такие устройства.
Без лишних финансовых затрат вы получите в свое распоряжение стабильно функционирующее приспособление, которое можно подключить правильно и быстро собственными руками.
Транзисторный диммер
Если же финансовый вопрос для вас не имеет особого значения, можете приобрести светорегулирующие приспособления, изготавливаемые на базе автоматических трансформаторов. Они способны выдать идеальную синусоиду тока. Такие устройства устанавливают для регулировки работы крупных и дорогостоящих бытовых агрегатов.
Диммеры, кроме того, делят на разные типы по варианту их исполнения. С этой точки зрения существуют далее указанные устройства:
- Модульные – оптимальный вид прибора для галогенных и обычных ламп накаливания. Их монтируют на дин-рейку непосредственно в квартирном или домашнем электрощитке. Управляются модульные приспособления с помощью выключателя клавишного типа либо посредством выносной кнопки.
- Устанавливаемые в коробку, которая предназначена для монтажа стандартного выключателя. Эти устройства управляются специальной кнопкой. Ее интегрируют в систему умного дома либо выносят на поверхность коробки. Такие диммеры совместимы с любыми видами ламп (за исключением люминесцентных), а также с электронными и понижающими трансформаторами.
- Мини-регуляторы. Их обычно называют диммерами на шнурах. Они дают возможность контролировать работу торшеров, небольших бра и настольных осветительных приборов. В большинстве случаев регуляторы на шнурах совместимы только с лампочками накаливания.
Наибольшее распространение у бытовых пользователей получили моноблочные регуляторы. Их устанавливают вместо стандартного выключателя. О них мы и поговорим.
Как выбрать диммер
Выбирать электротехническое оборудование необходимо с учетом типа включения, мощности подключаемых приборов. Значение имеет способ монтажа, вид светорегулятора, совместимость. Для системы «Умный дом» рекомендуются LED диммеры с пультом, которые помогут интегрироваться в запрограммированные сценарии управления.
Вид диммера
Выпускаются следующие виды светорегуляторов:
- Механические – комплектуются переменным резистором, который регулирует напряжение в сети при вращении реостата или дросселя;
- Электронные – разработаны для светодиодных ламп, имеют кнопочное или сенсорное управление с датчиками, определяющими усилие давления;
- Акустические – реагируют на звуковые сигналы, интегрируются в экосреду «Умный дом»;
- Дистанционные – настройки задаются выносным пультом, данные передаются по ИК-каналу;
- Wi-Fi – управляются по цифровым каналам передачи данных с помощью приложений смартфонов, планшетов.
Вид регулятора выбирается исходя из личных предпочтений комфорта, запланированного бюджета.
Тип включения
Производятся поворотные, клавишные, сенсорные, поворотно-нажимные модели. Электротехника отличается сложностью, функционалом, ценой. Поворотные регуляторы простые, доступные, но не долговечные. Не все имеют функцию запоминания настроек. Более совершенные поворотно-нажимные модели. Клавишные отличаются сложностью, надежно служат устройства с хорошим качеством исполнения. Самыми функциональными и долговечными являются сенсорные регуляторы, способные с высокой точностью задавать степень интенсивность освещения.
Мощность светорегулятора
Суммарная нагрузка электротехнических устройств лежит в диапазоне от 300 до 1000 Вт. Мощность осветительных приборов, подключенных к регулятору, должна быть меньше паспортных значений на 15-20%. Это позволит защитить оборудование от перегрузок: при неправильном выборе из строя выйдут лампы и диммер.
Выпускаются устройства, рассчитанные на работу с разными видами осветительных приборов. Суммарная нагрузка энергосберегающих лампочек значительно ниже, чем у устройств с нитями накала. При использовании экономичного осветительного оборудования нужно приобретать диммеры, предназначенные для работы с лампами этого типа.
Способ монтажа
Выпускают накладные, встраиваемые и модульные модели. Накладные отличаются простым монтажом, но утилитарный дизайн сегодня выходит из моды. Встраиваемые устанавливаются в стандартные или специализированные распределительные коробки. Как любые выключатели, регуляторы этого типа комплектуются раздвижными лапами для установки враспор. Это самая широкая категория, в которой представлены приборы с разным функционалом, типом включения.
Модульные светорегуляторы устанавливают в боксах на шинах с элементами системы управления «Умный дом». Электротехнические изделия программируются, настройки меняются с помощью пультов, приложений смартфонов.
Какой диммер лучше
Правильно подобранный прибор будет служить долго, поможет экономить электроэнергию, не потребует преждевременной замены из-за сгоревшего предохранителя. Купить можно устройства разной мощности, отличающиеся функционалом. Все представленные в обзоре модели достойны установки в квартирах, офисах и загородных домах. Команда VyborExperta.ru рекомендует:
- ABB – для офиса или предприятия коммерческой сферы;
- TDM Electric – для бюджетного ремонта;
- Werkel WL01-DM600 – хороший выбор для городской квартиры;
- Xiaomi Yeelight Bluetooth – для системы «Умного дома»;
- Arlight SR-KN0120-IN – надежный диммер для лент 12 вольт;
- Legrand Valena Allure – для энергосберегающих ламп.
Электротехника, отобранная экспертами, имеет необходимые сертификаты, соответствует стандартам безопасности и является лучшей в своем классе.
Конструкция и принцип действия двухклавишного выключателя

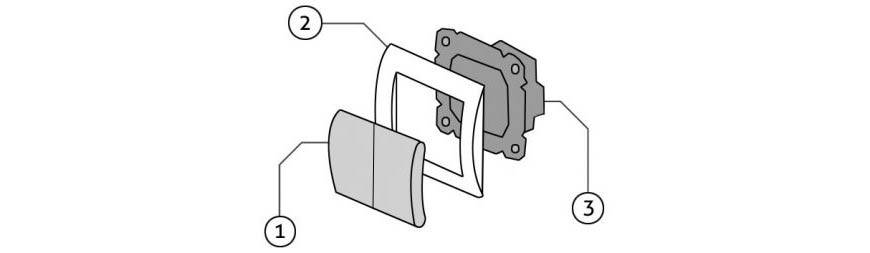

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:
- Двух клавиш (двигающиеся вверх-вниз части).
- Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
- Клеммников (те места, к которым подводят напряжение или ток).
Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.
Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе
Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода
Это как раз позволяет сделать двухклавишная модель выключателя
Это как раз позволяет сделать двухклавишная модель выключателя.
Принцип действия выключателя заключается в вариативности степени освещения:
- Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
- Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
- Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.
Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.
Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.
Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:
Принцип действия и основные разновидности диммеров
Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.
Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.
Классификация диммера по типу исполнения
С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.
- Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
- Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
- С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).
Классификация диммеров по способу управления
Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.
- Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
- Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
- Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.
Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.
Классификация по виду ламп
Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.
Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.
Видео – Правила подключения ламп к диммеру
А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.
Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.
Видео – Несколько слов о диммере для светодиодов
Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).
Основные сведения о диммерах
Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.
Основные сведения о диммерах
Диммер
Диммер
Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).
Диммер
Таблица. Некоторые виды диммеров
| Виды диммеров | Пояснения |
| Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В | В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы. |
| Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор | Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока. |
| Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. | Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков. |
| Сенсорный диммер | Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления. |
| Поворотный диммер | Предполагает легкое вращение поворотного элемента. |
| Нажимной диммер | Предполагает многократное нажатие клавиши |
| Одинарный диммер | Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу. |
| Групповой диммер | Для регулирования сразу нескольких источников света. |
Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.
Основные сведения о диммерах
Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.
Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.
Видео — Простая светодиодная лампа и диммер
5 Меняем выключатель на диммер – инструкция электрика
Если вас интересует простое подключение вариатора, при котором он заменяет ординарный выключатель, то вам лучше действовать по следующей схеме:
- 1. Отключаем квартиру или дом от электросети, опустив в положение off флажок на центральном рубильнике.
- 2. Демонтируем выключатель, удалив клавишу и выкрутив винты под ней. В конце снимаем провода с клемм выключателя.
- 3. Разбираем диммер, сняв лицевую панель.
- 4. Монтируем провода питания на клеммы диммера. Один подключается к разъему с литерой L, второй – к разъему, обозначенному наклонной стрелкой и волнистой линией.
- 5. Вставляем корпус вариатора в стакан выключателя и фиксируем его винтами.
- 6. Монтируем на место лицевую панель светорегулятора.
Если вам нужно установить и выключатель, и диммер, схема подключения будет несколько иной:
- 1. Обустраиваем в стене у двери коробку (стакан) под выключатель.
- 2. Прорезаем у оголовья кровати или спинки дивана (кресла) коробку под диммер.
- 3. Пробиваем в стене штробу от источника свечения к стаканам. По этому каналу будет идти фаза от провода, подведенного к лампе.
- 4. Заводим провод на выключатель, а после – на диммер.
- 5. От диммера провод подается на лампу.
Если вы сделаете все правильно, выключатель подаст ток на диммер, и вы сможете отрегулировать интенсивность свечения в комнате, не вставая с кровати или дивана. А после выхода из помещения свет можно будет выключить, воспользовавшись выключателем у двери.
Если вам нужно обустроить пару проходных выключателей с общим диммером, вам необходимо придерживаться следующей последовательности действий:
- 1. Обустраиваем три коробки (две – для выключателей и одну – для вариатора).
- 2. Штробим линии от распределителя к лампе и коробкам.
- 3. Прокладываем от распределителя нулевую жилу к лампе.
- 4. Заводим фазовый провод на контакт L диммера и на верхние клеммы первого и второго выключателя, подсоединяя их параллельно.
- 5. Выводим жилу от клеммы со стрелкой и волнистой чертой диммера на лампу.
- 6. Подключаем к соседнему или этому же контакту вариатора еще одну жилу, которую заводим на нижние клеммы первого и второго выключателей, подсоединяя их к проводу параллельно.
Теперь, если все сделано правильно, замкнув один из выключателей, вы подадите ток на вариатор и сможете настроить интенсивность свечения. Причем в этом случае вы сможете поставить один выключатель в начале коридора, а другой – в конце. И для управления работой источника света можно будет использовать общий диммер.

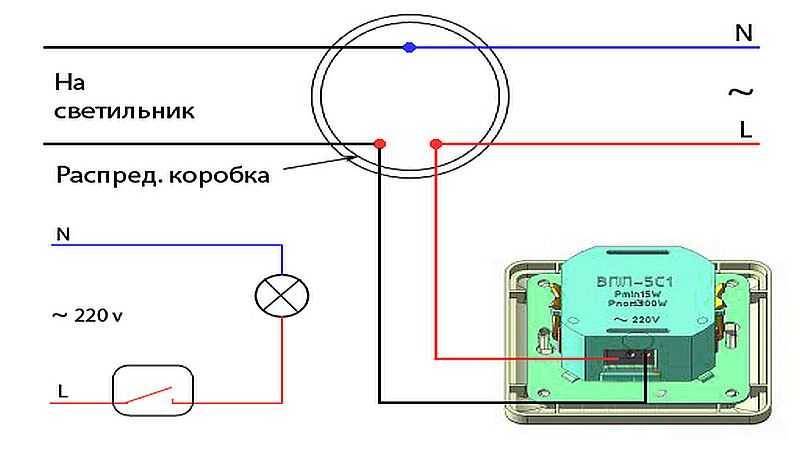

Схема подключения моноблочного диммера
Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

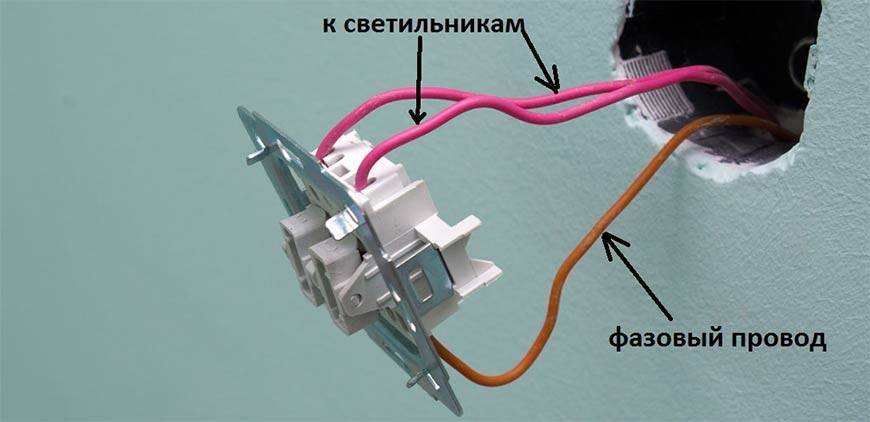

Перед тем как поставить диммер, надо найти фазный провод

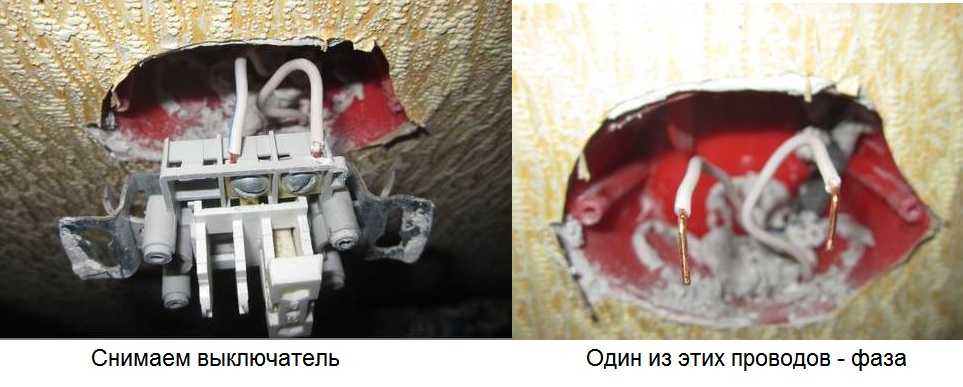

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).
Определение фазного провода индикатором
Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.
Схема подключения диммера
Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).
Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.
Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.
Перед монтажом диммер разбираем
Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

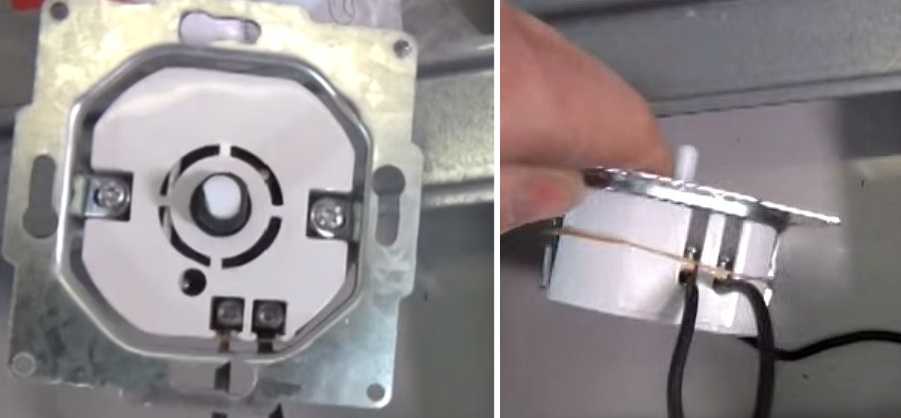

Регулятор света без лицевой пластины
Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.
Схема подключения лампы к диммеру
Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.
Установка диммера
Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.
Все готово
Схемы подключения
Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.
Последовательное
Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.
Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.
Параллельное
Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.
Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

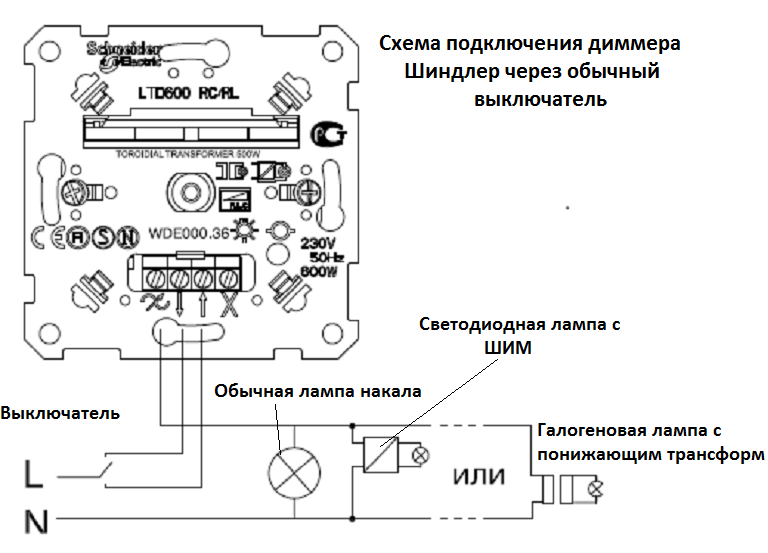

С обычным выключателем
Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.
Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.
Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.
Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.
Схема подключения проходного выключателя с диммером:
Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.
Управление
Выбирая диммер необходимо учитывать способ управления этим устройством. Различаются следующие типы:
- Поворотный или поворотно-нажимной регулятор. Эти устройства регулируют напряжение при помощи переменного резистора. Нажимные используют тот же принцип, но включение и выключение питания происходит за счет нажатия на рукоятку. Основной недостаток этих устройств кроется в перегреве. При выборе неправильного параметра мощности, контакты резистора перегреваются, что на начальных этапах затрудняет регулировку, а в последствии становится причиной полного выхода из строя.
- Сенсорные — самый современный тип. В схеме используется семистор. Этот элемент не регулирует величину сопротивления. Работает за счет контроля частотной модуляции электрического напряжения. Подобные диммеры используются для подключения в схему светодиодного освещения. Это самые продвинутые приборы. Некоторые модели имеют встроенный выпрямитель напряжения и защиту от перегрева. Данный тип можно подключать к системе «Умного дома». Самые дорогие модели имеют блок подключения к сети Wi-Fi, возможность управления через приложение, голосовыми и звуковыми командами.
- Кнопочные. Также используют принцип семистора. Главное отличие — наличие механической кнопки регулировки. Такие модели намного проще, чем сенсорные, но и они также оснащаются выпрямителем напряжения. Часто производятся со встроенным выключателем в виде дополнительной кнопки. Это позволяет значительно упростить подключение и расширить общую цепь регулировки освещения.
Также описываемые устройства различаются по способу монтажа.
- Модульные. Эти элементы устанавливаются в электрический щит. Используются для регулировки наружного освещения или одновременного регулирования во всех помещениях. Отдельные модели имеют сенсор освещения, что позволяет регулировать работу ламп без вмешательства человека. Подключение к вводной стороне питания определяет мощность этих устройств. Можно встретить модульные регуляторы мощностью до 1500 ватт.
- Кабельные. Монтируются на переносные источники света. Часто встречаются на шнурах настольных светильников. Подобные элементы могут регулировать только свет ламп накаливания. Данный тип регуляторов запрещается устанавливать на несколько источников света, даже если мощность прибора это позволяет.
- Блочный или моноблочный. Монтируется этот прибор непосредственно на стену. Может использоваться в схеме вместе с выключателем. Блочные устройства могут быть сенсорными, кнопочными или поворотными. Отличительной особенностью является простая схема подключения и наличие болтового контактного соединения и крепления к стене.
Любой из описанных типов может использоваться в цепи освещения в качестве одинарного устройства. Подобный диммер используется вместо выключателя. Также могут подключаться в качестве дополнительного регулятора или проходного устройства. Далее будут даны принципиальные схемы подключения этих элементов.
Обзор диммера
Попался мне простейший китайский диммер неизвестного бренда, рассмотрим его подробнее. На лицевой панели мы видим орган управления – поворотную ручку. При повороте в нулевое положение раздаётся щелчок — это срабатывает выключатель, что обесточивает всю схему. Чтобы монтировать или демонтировать подобный диммер, нужно снять ручку и открутить гайку.
Если снять нижнюю пластиковую крышку, то мы увидим печатную плату с электронными компонентами
Кстати, обратите внимание на прекрасное качество пайки клеммников к плате. Это особая технология круговой пайки, которая обеспечит исключительно долгий срок службы изделия (нет). Здесь мы видим минимальный набор компонентов аналогичный рассмотренной выше схеме
Потенциометр используется не обычный, а с выключателем (щелчок о котором я писал выше издавал именно он), о чем говорят его отличающийся от обычных потенциометров внешний вид и габариты, а также количество выводов (два самых крупных вывода в центральной части печатной платы). Симистор прикручен небольшим болтиком к радиатору в виде металлической пластины. Она не магнитится, скорее всего, сделана из алюминия. Заявленная мощность этого диммера – 600 Вт, что косвенно подтверждают характеристики симистора (600 вольт и 8 ампер), его маркировка BTB08-600B
Здесь мы видим минимальный набор компонентов аналогичный рассмотренной выше схеме. Потенциометр используется не обычный, а с выключателем (щелчок о котором я писал выше издавал именно он), о чем говорят его отличающийся от обычных потенциометров внешний вид и габариты, а также количество выводов (два самых крупных вывода в центральной части печатной платы). Симистор прикручен небольшим болтиком к радиатору в виде металлической пластины. Она не магнитится, скорее всего, сделана из алюминия. Заявленная мощность этого диммера – 600 Вт, что косвенно подтверждают характеристики симистора (600 вольт и 8 ампер), его маркировка BTB08-600B.
Как установить диммер?
Если схема монтажа понятна, то открытым остается вопрос о непосредственно самой замене выключателя на технологию нового поколения. По самой системе работы процесс ничем не отличается от установки включателя. Это хорошо видно на видеоролике:
Лучше всего использовать уже готовую встроенную монтажную коробку от старого выключателя света. В ней размещены два провода, что устанавливают разрыв в цепи. Один идет непосредственно к средству освещения, а второй выходит из фазы.
Используя необходимо установить новую монтажную коробку нужно придерживаться следующей последовательности:
- отключить пробки или автомат, сделать это нужно не для отдельной комнаты, а для всей квартиры или помещения, в котором происходит замена приборов;
- коронкой просверлить отверстие в стене, которое по размерам вмещает монтажную коробку, ее и установите в полученное отверстие;
- заведите провода в монтажную коробку;
- подсоедините каждую жилу к определенной клемме диммера;
- корпус диммера закрепить в монтажной коробке;
- боковые винты крепления диммера закрутите для того, чтобы лапки прижима смогли равномерно и устойчиво распределится по корпусу монтажной коробки;
- установить декоративный внешний элемент, закрутить все составные элементы;
- возобновить поток электроэнергии. Если освещение появилось, значит все сделано правильно.
Проходной, сенсорный и другие виды диммеров устанавливаются по такой же технологии. Главное – соблюдать последовательность шагов и подключение устройства к общей схеме не составит никакого труда.
