Необходимые материалы и инструменты
Основные компоненты светильника из светодиодной ленты:
Светодиодная лента
Оптимальная ширина полосы – 8 мм.
Светодиодная лента рассчитана на 12 Вольт, но встречаются конструкции и для 24-вольтовой сети. По этой причине, чтобы установить и запустить самодельный светодиодный светильник, не обойтись без выпрямителя и адаптера. С помощью контроллера или адаптера происходит преобразование переменного тока 220 В в постоянный ток 12 В с учётом мощности электроэнергии, которую потребляет лента.
На светодиодной ленте может быть нанесён силиконовый слой с одной или двух сторон, защищающий устройство от внешнего воздействия. На другой стороне имеется клейкий слой для приклеивания к поверхности.
Для ленты, как правило, используют диоды и резисторы марки SMD 3528 и 5050 без выводов. Эта маркировка показывает габариты диодов.
| Тип светодиода | Количество диодов на 1 метр | Размер мощности |
| SMD 3528 | 60 | 4,8 Вт |
| SMD 3528 | 120 | 7,2 Вт |
| SMD 3528 | 240 | 16 Вт |
| SMD 5050 | 30 | 7,2 Вт |
| SMD 5050 | 60 | 14 Вт |
| SMD 5050 | 120 | 25 Вт |
Для светодиодной ленты, рассчитанной на постоянное напряжение 12 Вольт, необходимо наличие блока питания – если включить ее в сеть 220 В, то она сразу же перегорит.
Блок питания
У блока питания может быть разная мощность и форма. Это может быть маломощный прибор, похожий на зарядное устройство, или мощная металлическая конструкция со встроенным кулером. У некоторых блоков питания имеются диммеры и пульты ДУ. Для RGB-ленты необходимо наличие RGB-контроллера, управляющего цветом. У некоторых моделей блока питания существуют цветомузыкальные эффекты и возможно управление ими по Wi-Fi соединению.
Сделать выбор блока питания под самодельную светодиодную лампу не составит большого труда. Это осуществляется исходя из мощности, указанной на ленте. Например, если лента длиной 2 метра имеет мощность 12 Вт, то к ней необходимо наличие 24 Вт, но блок питания должен подбираться с учётом запаса 20%.
Алюминиевый уголок
Размеры его должны быть 10х10 мм, а длина – 1,5 метра. В качестве уголка можно использовать пластиковый электрокороб. Данная замена не скажется на качестве устройства освещения.
Остальные материалы и инструменты:
- шурупы;
- небольшой выключатель;
- электродрель;
- линейка и маркер;
- электролобзик;
- плоскогубцы.
Как сделать лампу из ленты своими руками: схема и фото
Подготовка материалов и деталей
Понадобятся следующие инструменты и материалы:
- Готовая плата или каркас, изготовленный из теплоустойчивого материала (не металл), не проводящего электрический ток.
- Декоративные элементы.
- LED-лента.
- Паяльник.
- Пинцет.
- Блок питания.
- Конденсатор, ёмкость и напряжение которого должны соответствовать электросхеме, используемой в устройстве, и количеству использованных в этой электросхеме LED-элементов.
Совет
Паять ленты можно паяльником или специальными коннекторами. Паять с кислотой строго запрещено, так как это может привести к порче элементов или короткому замыканию.
Выбор ленты
Популярны следующие виды диодов:
- SMD 3528 — высокая яркость, так как на одном погонном метре ленты используется от 60 до 240 близко расположенных друг к другу световых элемента.
- SMD 2835 Premium — меньше яркости, но такое же плотное расположение элементов (60-120 диодов на один погонный метр). Такая лента может нарезаться небольшими отрезками по 5 см. Можно создавать точечное освещение или подсвечивать небольшие предметы интерьера.
- SMD 3014 – аналог предыдущей модели.
- SMD 5050 — популярная модель с умеренной ценой, где на одном погонном метре располагается 30–120 элементов.
Пометка «IP» говорит о том, насколько плата защищена от пыли и влаги:
- IP 44 — хороший уровень защиты защита от пыли, грязи.
- IP65 — защита от пыли и влаги в условиях низких температур с сохранением эластичности.
- IP67 — есть защитное покрытие — силиконовая трубка.
- IP68 — высокий уровень защиты. Защитное покрытие — двухслойная силиконовая трубка с наполнителем.
Особенности и этапы выполнения монтажных работ
Как собирать:
- Блок питания для понижения напряжения размещают на максимально близком расстоянии к диодам. Чем длиннее проводка, тем больше напряжения теряется, что снижает уровень освещения.
- Если платформа металлическая, то между лентой и светодиодами прокладывается слой изоляции.
- Если лента для светодиодной люстры, изготавливаемой своими руками, подключается через конденсатор к сети 220 В, то потребуется покрыть её двумя слоями силиконового герметика. Выполнять любые монтажные операции с такой платой нужно при полном отключении напряжения.
- При подключении собственноручно изготовленного бра или люстры лучше использовать многожильную проводку. На одном конце провода размещается наконечник с сечением 0,75 мм и соединяется с контроллером, а другой припаивается к концам светодиодной платы.
Рассеиватель

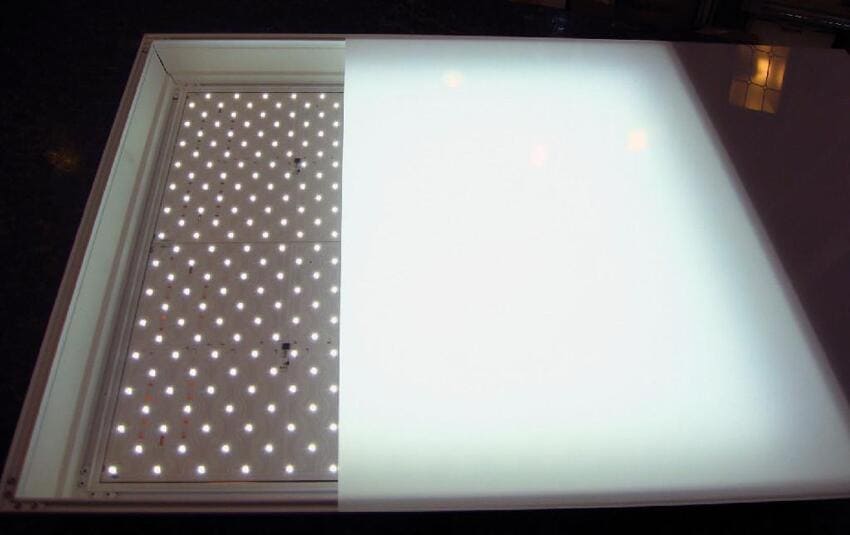

Световой поток от LED-ленты распространяется на угол до 120 градусов, что накладывает определенные ограничения на использование источников при освещении комнат. Исправить ситуацию помогут детали из специального материала, способного преломлять и рассеивать свет.
Рассеиватель
Рассеиватели для светодиодных источников изготавливаются из акрила, оргстекла, поликарбоната и полистирола. Материалы имеют разные характеристики, что определяет их применение в тех или иных случаях. Акрил и оргстекло считаются хорошим вариантом, поскольку они пропускают около 90% всего излучения (как обычное стекло). При этом они гораздо прочнее, долговечнее и обладают повышенной устойчивостью к перепадам температур.
Полистирол и вовсе обеспечивает светопропускание на уровне 98%, обгоняя даже традиционное стекло. К тому же материал устойчив к термическим изменениям, а также способен выдерживать сильные удары.

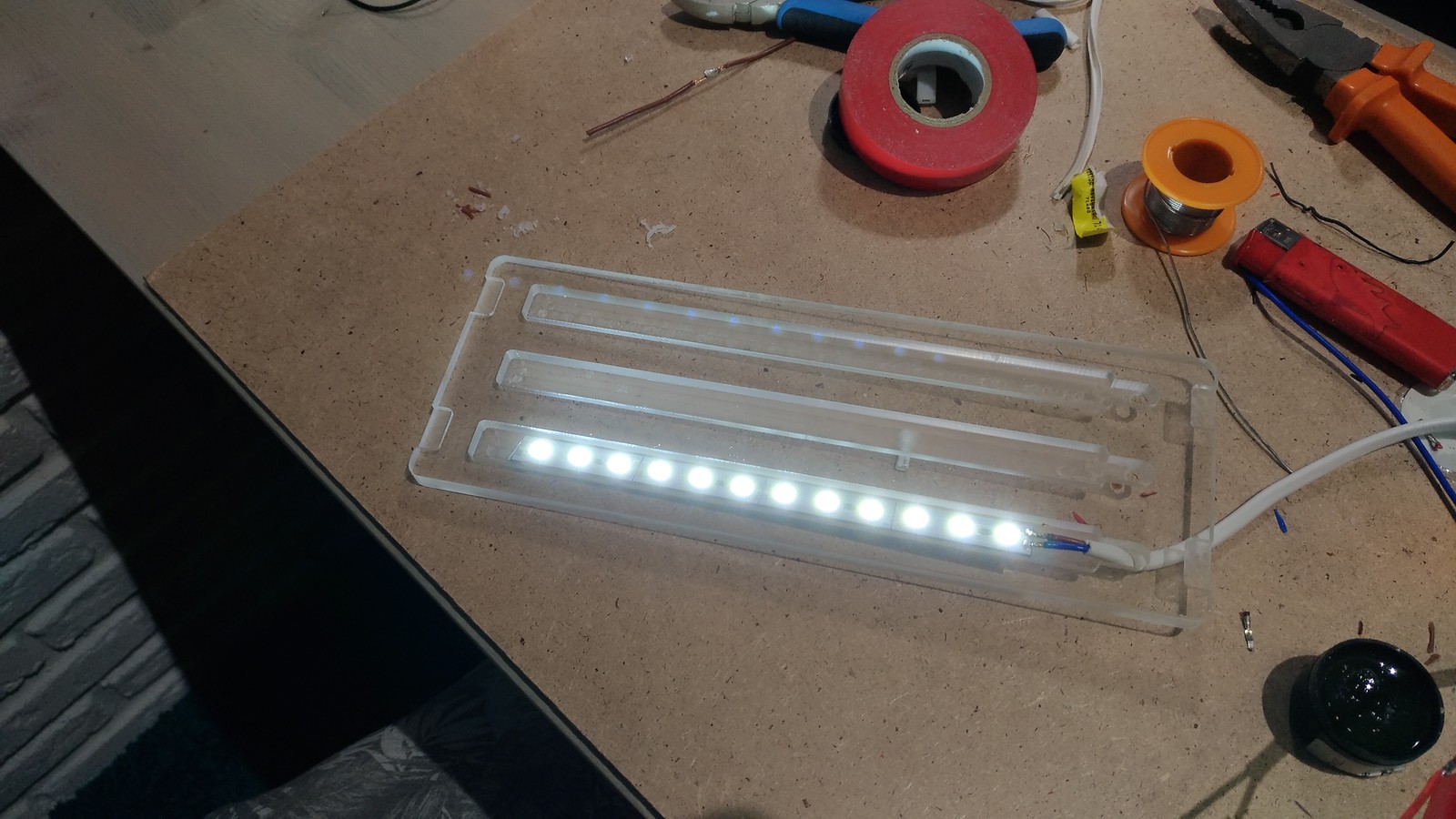

Рассеиватель можно найти в готовом виде или же изготовить самостоятельно. Так как самодельные светильники из LED-лент чаще всего обладают нестандартными размерами, рассеиватель для них также приходится делать своими руками.

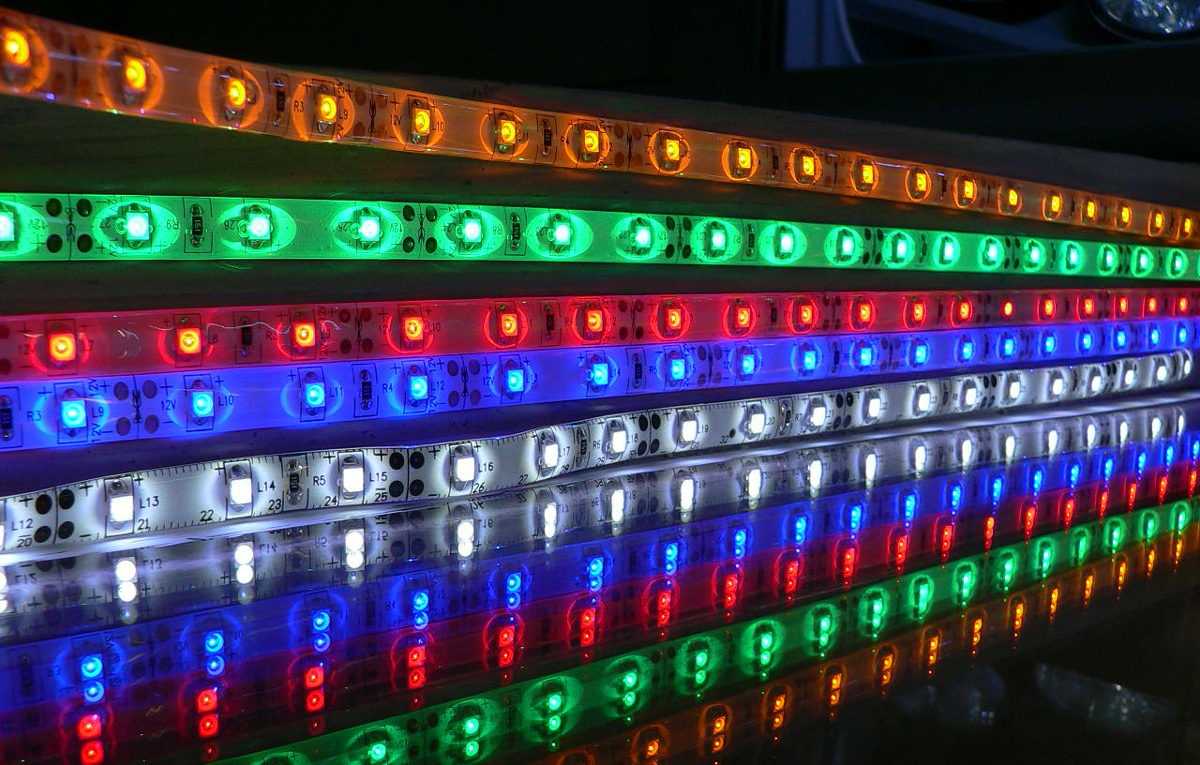

Как выбрать светодиодную ленту
Основой светодиодной полосы является пластиковая полоска, на которой размещены светодиоды и резисторы. На ней могут быть установлены разные диоды, например SMD 3528 или SMD 5050. Цифры в маркировке показывают их размер. С увеличением габаритов растёт также их яркость и мощность. Учитывайте — чем выше плотность расположения светодиодов, тем больше света излучает полоска.
Светодиодные ленты различаются по уровню защиты:
- IP33 — силиконовый защитный слой отсутствует;
- IP44 — устойчивы к воздействию пыли и влаги;
- IP65 — кроме защиты от пыли и влаги, гарантирована высокая эластичность при низких температурах;
- IP67 — для защиты применяется прочная силиконовая трубка;
- IP68 — защитное покрытие изготовлено из двухслойной трубки со специальным наполнителем.
Приборы с защитой IP67 и IP68 подходят для освещения бассейнов и различных водоёмов.
Кроме этого, при выборе ленты обратите внимание на цвет свечения, количество цветов и направление свечения
Расчёт мощности светодиодной люстры по площади помещения
Расчёт светодиодной люстры начинайте с определения требуемой для вашего помещения величины светового потока, который измеряется в люменах. Для этого нужно перемножить норму освещённости (величину для разных помещений найдёте в таблице ниже), площадь помещения, измеренную в квадратных метрах, и коэффициент высоты потолков.
Таблица 1. Нормы освещённости.
Тип помещения | Норма освещенности, лк | Тип помещения | Норма освещенности, лк |
| Офис общего типа | 300 | Кухня и жилые комнаты | 150 |
| Офис, где проводятся чертежные работы | 500 | Детская | 200 |
| Конференц-зал | 200 | Ванная, душевые | 50 |
| Лестницы | 50–100 | гардеробная | 75 |
| Коридор, холл | 50–75 | Библиотека и кабинет | 300 |
| Архивные помещения | 75 | Лестницы в жилых помещениях | 20 |
| Кладовые и подсобки | 50 | Бассейн, сауна | 100 |
Таблица 2. Коэффициент высоты потолков.
Высота потолков, м | Коэффициент |
2,5… 2,7 | 1 |
2,7… 3 | 1,2 |
3… 3,5 | 1,5 |
3,5… 4 | 2 |
Зная световой поток для освещения помещения, создаваемый одним метром гибкой платы (обычно приводится в технических характеристиках), можно правильно определить длину полосы. Для этого разделите величину необходимого освещения на количество света, излучаемого одним метром гибкой платы.
Пример расчёта:
Определим, сколько метров ленты подготовить для освещения гостиной площадью 20 квадратных метров с высотой потолка 2,7 метра. Световой поток 720 лм/м.
Рассчитаем нужный световой поток:
Е = X * Y * Z = 150 * 20 * 1,2 = 3600 лм,
Где X — норма освещенности, для гостиной равна 150,
Y — площадь помещения,
Z — коэффициент, зависящий от высоты потолка 1,2.
Необходимая длина ленты:
L = 3600 / 1,2 = 5 м.
Значит, для освещения данного помещения потребуется 5 метров светодиодной полосы.
Подбор блока питания по мощности
Чем мощнее блок питания для светодиодных светильников, тем дороже стоит. Чтобы не переплачивать, потребуется определить минимальную достаточную мощность, потребляемую осветительным прибором.
Для расчёта потребуется знать нагрузку на один метр (обычно производители указывают данное значение в технических характеристиках) и длину платы. Перемножив значения этих двух величин, и умножив полученное значение на коэффициент запаса прочности, который равен 1,5, получаем требуемую нагрузку на блок питания. Определяем электрическую нагрузку на метр ленты, зная, какие светодиоды применяются и какое количество на одном метре размещено, по таблице:
Пример расчёта:
Лента длиной 5 метров, нагрузка на метр равна 14,4 Вт/м. Определить минимальную достаточную мощность блока питания.
Чтобы узнать нагрузку на блок питания, умножаем мощность, потребляемую одним метром гибкой платы, на ее длину и коэффициент запаса прочности:
Рб = Рл * Lл * К = 14,4 * 5 * 1,5 = 108 Вт.
Мощность приобретаемого блока питания должна быть ближайшей большей. Например, в нашем примере можно подключить блок питания на 120 Вт.
Как сделать светильник из светодиодной ленты своими руками?
15.02.2018
Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.
В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.
Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.
Лента светодиодная
Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.
Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.
Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

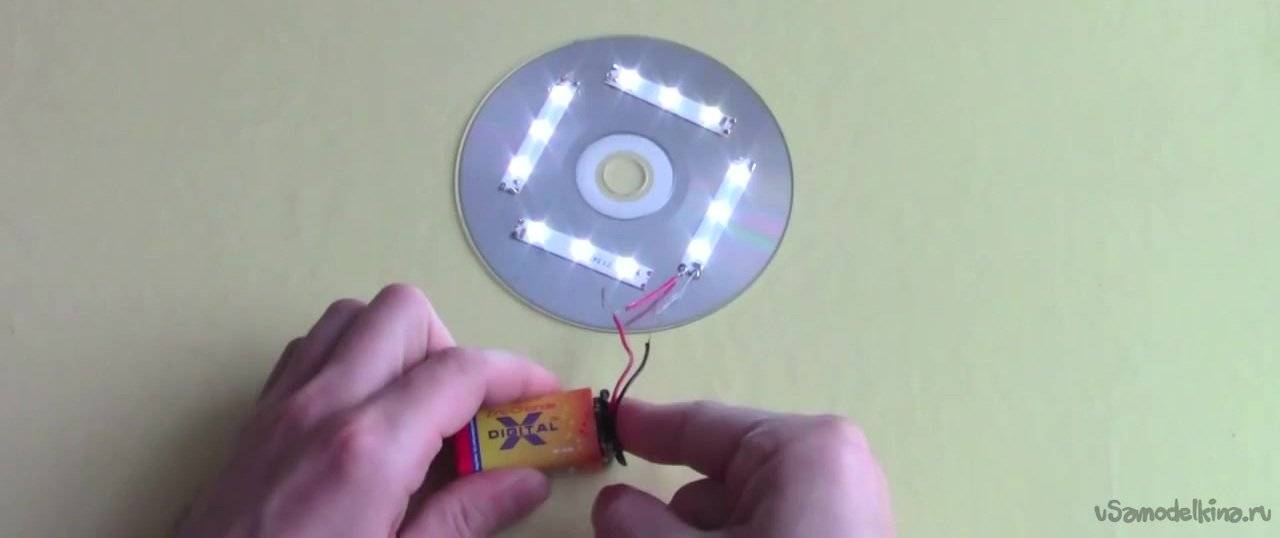

Самодельный светильник из светодиодной ленты можно выполнить из разного формата
Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты
Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.
Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:
- экономичность;
- большой период функционирования;
- разнообразие в сочетаниях цвета;
- исходные материалы доступны для потребителей.

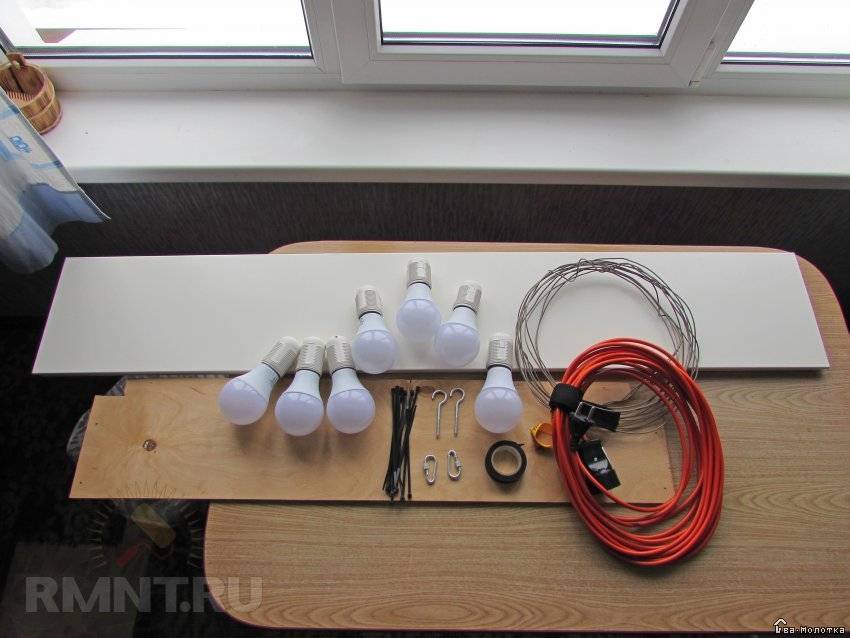

Материалы для светильника
У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.
Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.
Подготовить необходимо будет такие материалы:
- непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
- шурупы;
- алюминиевый уголок, который можно заменить пластиковым коробом;
- выключатель.
Также стоит позаботиться и об инструментах:
- дрели;
- карандаше с линейкой;
- электрическом лобзике;
- плоскогубцах.
Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.
Процесс монтажа

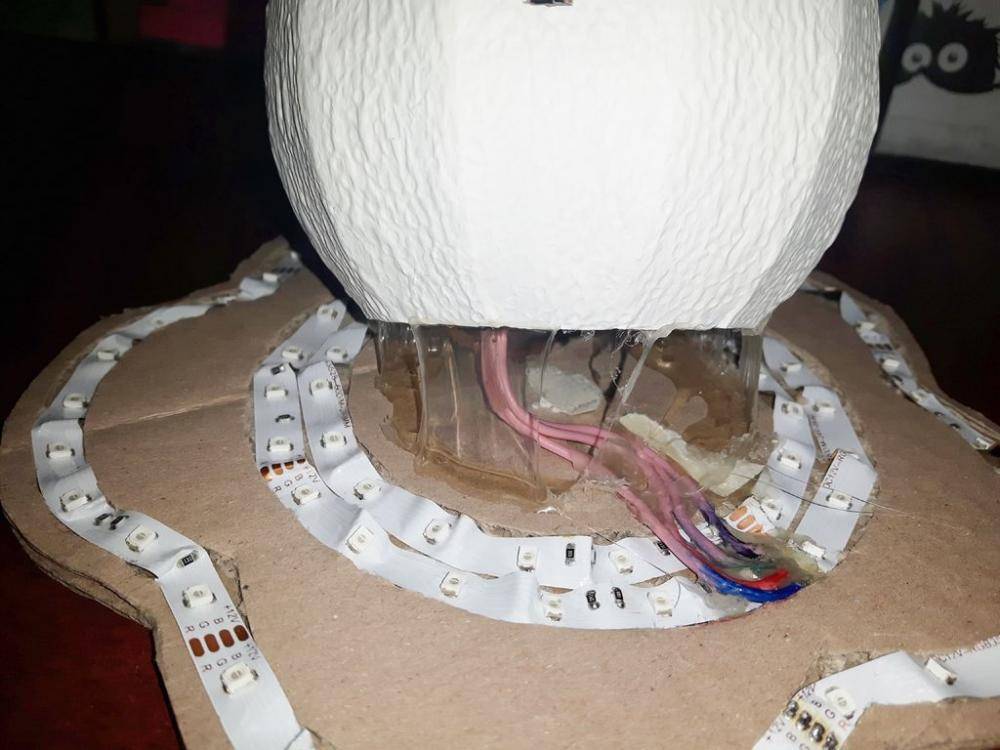

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.
Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:
- горизонтальный;
- вертикальный;
- с ножками.
Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.
Сборка будет происходить поэтапно:
- прежде всего потребуется отмерить длину угла;
- затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
- уголок нужно закрепить на выбранной территории;
- в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
- ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
- к уголку крепится непосредственно сама лента.
Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.
после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.
Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.
Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.
Преимущества и недостатки
Преимущества LED:
- Не нагревается.
- Излучает мало тепла, поэтому не нагревает близлежащие предметы: плафон, декоративные элементы.
- Высокая экономичность.
- Не мерцает, как лампа накаливания.
- Широкий диапазон цветовой температуры — от 1800 до 6000°K. В зависимости от назначения можно выбрать светодиодную лампу любого тона: холодного, нейтрального, тёплого.
- Разнообразный дизайн.
Недостатки такого освещения:
- Высокая цена.
- Не всегда комфортный для глаз свет.
Преимущества самодельной LED-лампы:
- Экономия на деталях. Для сборки такой лампы можно использовать минимум инструментов, даже бывшие в употреблении детали от неисправных аналогов.
- Экономия на вызове мастера. Если такая лампа сломается, её легко починить собственноручно, так как устройство прибора будет хорошо знакомо.
Важно Светодиоды необходимо эксплуатировать в подходящих для них условиях, иначе элементы могут быстро выйти из строя. Условия эксплуатации описаны на упаковке производителя. тут
тут
Светильники из светодиодной ленты своими руками
Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде. В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками. Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.
В этой статье:
Лента светодиодная
Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.
Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.
Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.
Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.
Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:
- экономичность;
- большой период функционирования;
- разнообразие в сочетаниях цвета;
- исходные материалы доступны для потребителей.
Материалы для светильника
У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.
Подготовить необходимо будет такие материалы:
- непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
- шурупы;
- алюминиевый уголок, который можно заменить пластиковым коробом;
- выключатель.
Также стоит позаботиться и об инструментах:
- дрели;
- карандаше с линейкой;
- электрическом лобзике;
- плоскогубцах.
Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.
Процесс монтажа
Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.
Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:
- горизонтальный;
- вертикальный;
- с ножками.
Сборка будет происходить поэтапно:
- прежде всего потребуется отмерить длину угла;
- затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
- уголок нужно закрепить на выбранной территории;
- в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
- ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
- к уголку крепится непосредственно сама лента.
Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.
после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.
Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.
Советы по безопасности
- Несмотря на то, что самостоятельное изготовление светодиодной лампочки – достаточно простая задача, не стоит даже пытаться ее собрать, не обладая необходимыми знаниями и навыками электромонтажных работ. В противном случае домашние продукты могут вызвать короткое замыкание, которое может повредить всю домашнюю сеть. Для светодиодной техники характерно, что возможен взрыв и при неправильной схеме подключения.
- В домашней сети используется переменный ток с напряжением 220 вольт. Об этом нужно всегда помнить и не подключать к домашней сети светильники и другие устройства, рассчитанные на 12 вольт.
- Контакты рекомендуется соединять пайкой. Если вместо него использовать клей, надежность соединения будет плохой и изделие быстро выйдет из строя.
Представленные выше способы сборки не требуют значительных денежных затрат, кроме покупки светодиодов и небольшого количества расходных материалов. В основном используются бывшие в употреблении детали от сгоревшей бытовой техники. Стоимость самодельного продукта в несколько раз меньше, чем купленного в магазине. Получив навыки монтажа, вы сможете делать светильники различной яркости по своему усмотрению.
Разновидности светодиодных люстр
В принципе, как таковой, классификации светодиодных люстр не существует и вся разница между моделями заключается в размере, форме и дополнительном функционале
Про все эти моменты мы уже говорили по ходу материала, поэтому сейчас давайте обсудим то, на что стоит обратить внимание при подборе, и какие формы на сегодня являются самыми популярными (распространенными), а какие, наоборот, редкими и даже уникальными
Начнем с размера прибора. Этот параметр очень важен, так как будет определять, насколько гармонично люстра впишется в интерьер помещения. Подбор пропорций относительно размеров комнаты осуществляется по прямопропорциональному принципу, то есть, чем больше помещение, тем больше должен быть и центральный источник света.
Светодиодные люстры с пультом управления – светящиеся круги
Следующий момент, который стоит держать в голове – чем больше люстра, тем хуже она будет сочетаться с точечными источниками света, которые сегодня так популярны
Вместо них дизайнеры часто используют в качестве дополнительного освежения всевозможные бра, торшеры и прочее
Также важно понимать назначение помещения, под которое вы покупаете люстру. Люстры потолочные светодиодные с пультом – это прекрасное решение для вашей гостиной или спальни, а вот в коридоре или кухне они будут совершенно не к месту
Люстра с пультом управления светодиодная «цветочный горшок»
Производители предлагают сегодня огромный выбор форм и расцветок таких люстр. Самыми распространенными моделями являются «цветочные горшки» — модели, от небольшого основания которых по сторонам расходятся металлические трубки, имитирующие стебли растений, на концах которых смонтированы плафоны в виде бутонов различных цветов. Данный тип относится к самым доступным, так как на нем установлено не очень много ламп, плюс вся конструкция не очень массивная. Устанавливают их чаще всего в спальнях.
Люстры с ПДУ светодиодные – модель «паутина»
Модели «тарелки». Другой популярный вид, который отличает от предыдущего основание большего диаметра, от которого декоративные элементы не расходятся по сторонам, а спускаются вниз. Такая конструкция позволяет оборудовать изделие большим количеством ламп и деталей. Весить конструкция будет уже больше, соответственно, и монтаж своими руками будет более сложным.
Люстры светодиодные потолочные с пультом управления
Следующий тип иногда называют «тортом», из-за внешнего сходства. По сути, он мало чем отличается от предыдущего варианта, однако для моделей присуща куполообразная форма, которая достигается за счет большого количества хрустальных или стеклянных элементов. Смотрится хрустальная бра очень нарядно и богато, прекрасно подходят даже для комнат с невысокими потолками.
Люстра с пультом на светодиодах

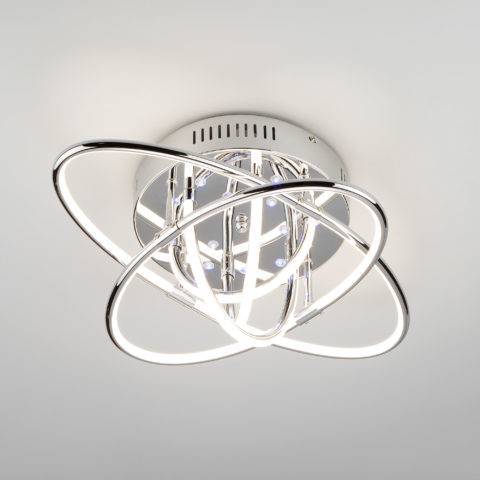

Реже будут встречаться люстры кольцевого типа, как та, что показана на фото выше. Называют их еще люстры типа «Сатурн». Смотрятся они очень эффектно, но подходят далеко не под каждый стиль интерьера – в основном к чему-то современному. В качестве источника света в них используются светодиодные ленты, спрятанные под рассеивателем. Света дает такая люстра не очень много, поэтому дополнительное освещение в комнате обязательно должно присутствовать.
Светодиодные люстры с пультом потолочные

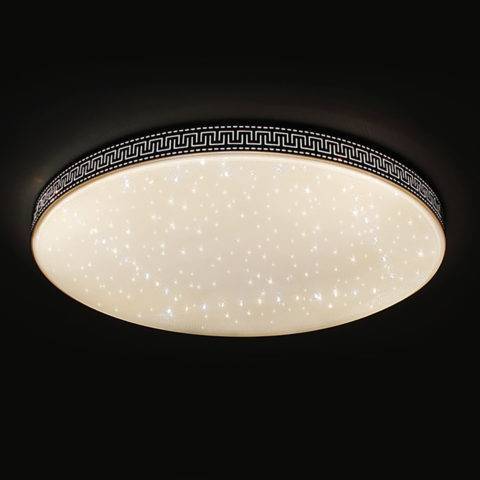

Пожалуй, самым редким решением будут модели «звездное небо». Наверняка многие из читателей слышали про такие потолки, аналогом которых является этот осветительный прибор. Как вы видите, он имеет большую площадь по окружности и множество встроенных светодиодов на основании, которое может быть стилизована под разные поверхности. Очень красиво смотрятся изображенные галактики или ночное небо.
Люстры со светодиодами на пульте могу быть и других форм, мы назвали лишь часть, чтобы лучше сориентировать читателя. Если хотите познакомиться с многообразием подробнее, то советуем просмотреть прилагаемое к статье видео.
Своими руками. Видео
Как собрать светодиодный светильник своими руками для подвесного потолка, рассказывает видео ниже.
Используя ленту для подсветки днища кузова, можно получить очень красивый эффект. Полученную систему освещения можно назвать энергосберегающей, потому как потребление энергии авто существенно снизится.
Решившимся на внедрение в своем жилье такого полезного новшества, как светодиодный светильник, можно дать несколько полезных советов. Срок эксплуатации таких ламп достаточно высок, получаемая экономия тоже, а цена вопроса не намного выше. Естественно, что можно и купить, это будет проще, но это будет дороже, чем сделать своими руками. Итак, будем начинать. Для начала следует обзавестись лампой дневного света мощностью в 13 ватт и размером 0,5 метра. Таких ламп будет нужно две штуки.
Вам наверняка будут интересны следующие статьи:
Далее также нужно приобрести светодиодную ленту. Здесь тоже стоит сказать, что выбирать лучше основательнее, т.к. выбор огромен – большие и маленькие, белый и цветные. Лучше выбирать ленты с естественным светом, т.е. чисто белым. Напряжение 12 вольт и мощностью 14 Вт на 1 метр.

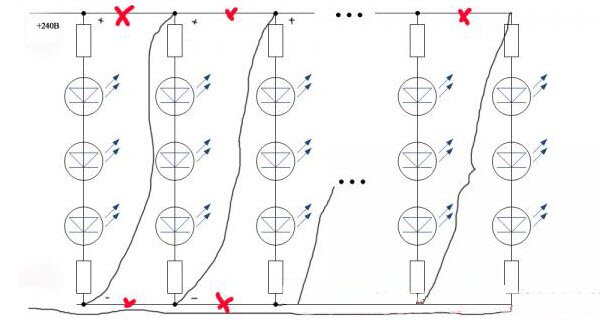

Представляем ее схему
Как можно увидеть из предложенной схемы светодиоды включены по 3 в каждой группе. Эта схема и будет переделываться для того, чтобы сделать светодиодную лампу на 220 Вольт без различных дорогих и, в целом, не нужных преобразователей.

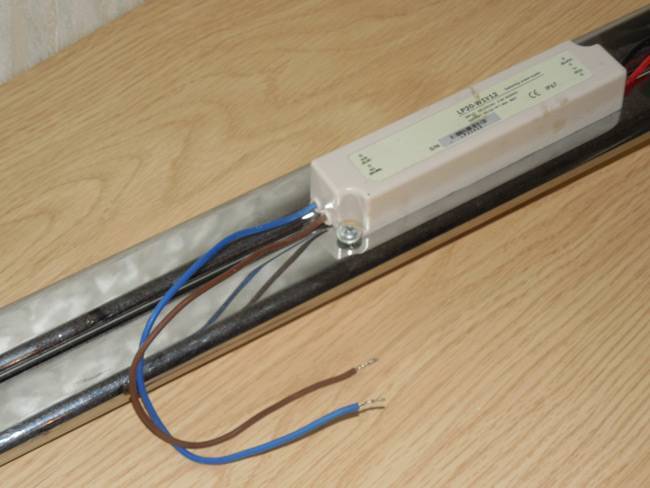

После разборки вы увидите импульсный преобразователь, который используется в дневной лампе. Нужно отложить не надолго, он еще пригодится.
Затем следует выполнить небольшой подсчет для того, чтобы понять сколько групп светодиодов потребуется для сети 230 Вольт. Стандартные 220 – 230 Вольт в процессе выпрямления станут равными 250 Вольтам, а может быть и больше, т.к. существует подобный эффект в процессе изменения переменного в постоянное напряжение. Нужно взять эти 250 Вольт и разделить на 12 вольт, т.к. одна секция с 3 светодиодами запитана от 12 Вольт. В итоге имеет число 20,8333. Нужно округлить в большую сторону и взять еще запасную секцию, то есть получается 22 секции. В общих словах получается, что освещение в лампе будет осуществлять 66 светодиодов. Схема подключения будет заключаться в параллельном включении:
Можно сделать таким образом: отрезать с помощью ножниц кусочки и спаивать проволочками.
После этого необходимо сделать выпрямитель постоянного тока. Его можно сделать из все той же лампы дневного света. Для этого берем вынутый из ее преобразователь и нужно откусить от него конденсатор. Конденсатор находится отдельно от диодов, поэтому можно просто отломить плату в нужном месте. Пайка почти что не нужна, кроме как проводов.
Приведем схему для того, чтобы было более понятно о чем идет речь.

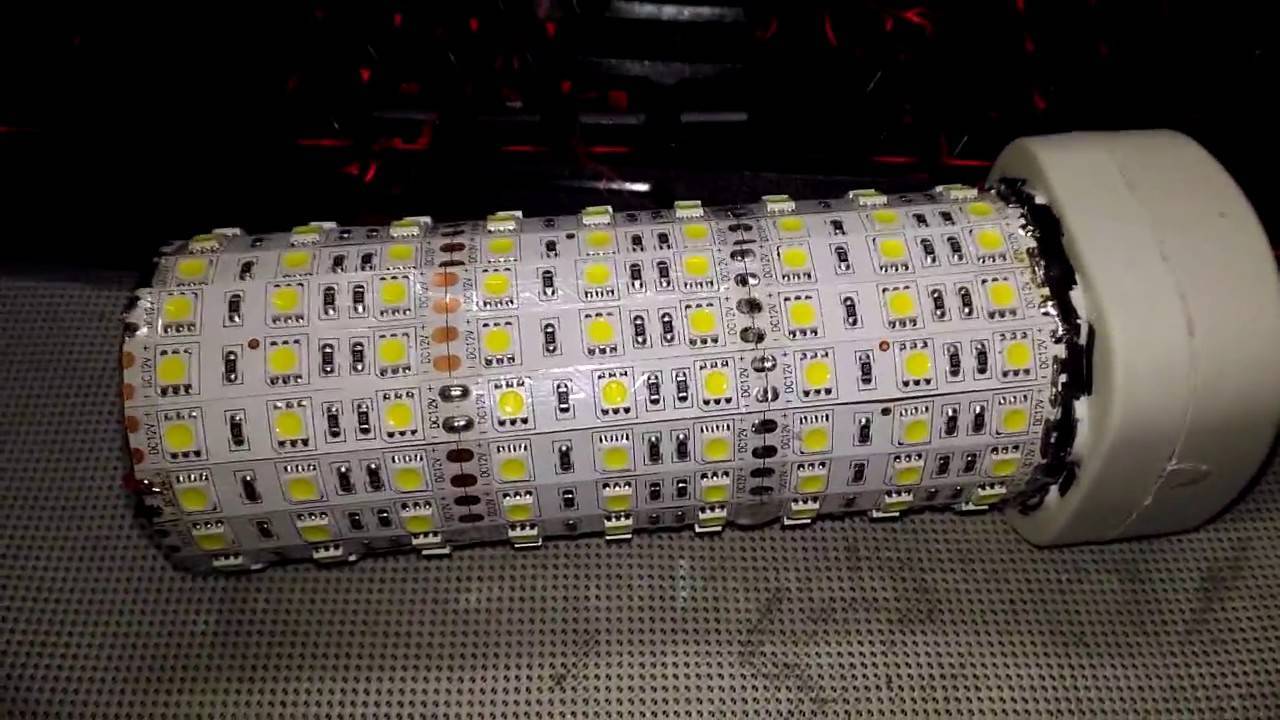

При параллельном соединении 22 секций светодиодной ленты она получается длиной примерно в метр. Естественно, что такое количество светодиодов разместить в одной лампе сложно, он достаточно узкий, да и не к чему это. Поэтому и используется два светильника, соединяя их параллельно и наклеивая в каждый в один ряд светодиодную ленту. Ленты имеют самоклеющий слой, однако рекомендуем дополнительно нанести еще суперклея. Все, склеиваем, собираем и подключаем.
Стоит сказать о получившихся достоинствах: количество света получается в 1,5 раза больше, чем светит обычная лампа дневного света. По потребляемой мощности выходит такая экономия – 2 лампы дневного света потребляют 26 Вт, а светодиодные лампы – меньше 10 Вт. Также большими плюсами является надежность и долговечность. Однако, наверное, самым большим достоинством светодиодной лампы является то, что свечение точно направлено, т.е. не светит в бок, а также не слепят.
Подключение Led ленты
Переходим к
самой ленте. Отмеряете светодиодную ленту нужной длины согласно размерам вашего
алюминиевого листа.
Всего
понадобится два отрезка. Спаиваете их между собой параллельно.
После чего наклеиваете на алюминиевую подложку.
Обратите внимание, для большей безопасности в местах пайки контактов, под ленту желательно поместить бумажный скотч
Он будет
выступать в роли изолятора и предотвратит возможное замыкание на корпус.
Технически
светильник почти готов. На него можно подать напряжение и включить тумблер.
Однако выглядит все это довольно непривлекательно. Кроме того, прямое излучение светодиодов без рассеивания не очень полезно для глаз.
Виды и параметры светодиодных лент
В настоящее время отечественными и зарубежными производителями выпускается несколько видов светодиодных лент, которые отличаются друг от друга по нескольким параметрам. Чтобы правильно определится с видом ленты, необходимо внимательно изучить всю маркировку на реализуемом изделии.
| Первая цифра в маркировке | Источник | LED-светодиод |
| Вторая цифра в маркировке | Цвет свечения | Красное свечение «R» |
| Зеленое свечение «G» | ||
| Синие свечение «B» | ||
| Любое свечение «RGВ» | ||
| Белое свечение «СW» | ||
| Третья цифра в маркировке | Способ монтажа | SMD |
| Четвертая цифра в маркировке | Размер чипа | 3028 или 3,0х2,8мм |
| 3528 или 3,5х2,8мм | ||
| 2835 или 2,8х3,5мм | ||
| 5050 или 5,0х5,0мм | ||
| Пятая цифра в маркировке | Количество светодиодов | 30 на метр длины |
| 60 на метр длины | ||
| 120 на метр длины | ||
| Шестая цифра маркировки | Защита от проникновения твердых предметов | IP 0-6 |
| Седьмая цифра маркировки | Защита от проникновения влаги | IP 0-6 |
Светодиодные ленты IP-20 открытого типа применяются в помещениях без наличия повышенной влажности. Ленты с IP-65 чаще всего используются в ванной комнате и рабочей кухонной зоне, а приборы с IP-68 обладают полной изоляцией от влаги, поэтому сохраняют работоспособность даже в неблагоприятных условиях улицы. По направлению свечения все ленточные светодиоды могут быть фронтальными и торцевыми.
Особенностью очень популярной и современной RGB-ленты с диодами является возможность использования контролера, который позволяет получить монохромное свечение или мигание разными цветами.
Закрепление
У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам.
Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке
Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там
После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.
Светодиодная подсветка потолка своими руками
Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.
Следует помнить о том, что освещение должно гармонировать с интерьером.
Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.
Схема крепления светодиодных лент.
Создавать светодиодные светильники можно своими руками.
Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.
Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.
Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.
Типы светодиодов и особенности выбора светодиодной ленты
Схема светодиодного освещения в квартире.
Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528.
При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике. Можно выделить три цвета светодиодов: синий, красный и зеленый
Можно выделить три цвета светодиодов: синий, красный и зеленый.
Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.
Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.
Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре.
С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.
