Выключатели света с регулировкой яркости света

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

1. Работа по таймеру.
2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
5. Возможность голосового управления системой.
6. Стандартно команды отдаются с пульта дистанционного управления.

Устройство и принцип работы

Внешне диммеры напоминают обычные выключатели, но позволяют регулировать уровень яркости. Рассмотрим разные схемы исполнения и их особенности.

На тиристоре

В большинстве случае в качестве основного элемента применяется тиристор.

Общий алгоритм работы имеет следующий вид:

1. Пока SCR-тиристор закрыт, конденсатор (С) набирает заряд через сопротивление.
2. Напряжение входной полуволны повышается.
3. В определенный момент (при увеличении напряжение больше 32 Вольт) происходит открытие ZD-динистора, а после него и SCR-тиристора.
4. Между клеммами проходит ток, который течет до снижения значения до уровня, необходимого для закрытия ZD.
5. Конденсатор разряжается через D1 (диод) и SCR.
6. Происходит закрытие тиристора, и процесс повторяется снова.

Благодаря открытию тиристора в определенный промежутки времени при переходе через «0», удается «обрезать» синусоиду и тем самым поменять параметр напряжения и нагрузочный ток.

С дросселем

Во многих диммерах применяются ключи, при добавлении которых в схему появляются электромагнитные (ЭМ) колебания в большом частотном диапазоне.

Такие волны приводят к появлению тока в проводах, объединяющих диммер, источник питания и нагрузку, тем самым создавая помехи.

Для борьбы с проблемой применяются дроссели индуктивности или LC-фильтры. Они устанавливаются около нагрузки или питающего источника.

Чем выше частота, тем компактней дроссель. При правильном выборе фильтра можно свести уровень помех к минимуму.

На резисторе

Диммеры на сопротивлении R применяются для изменения яркости ламп накаливания.

Конструктивно устройство состоит из реостата / переменного сопротивления, а работает на базе закона Ома.

При повышении сопротивления снижается ток в лампочке, что уменьшает активность нити накала.

Конструкция очень проста, но она имеет большой минус — неизменную потребляемую мощность вне зависимости от позиции регулировки.

Так, при повышении сопротивления снижается ток, но общая нагрузка остается неизменной. Лишняя энергия преобразуется в тепло и уходит в воздух.

Следовательно, сэкономить электричество с помощью таких устройств не получится.

Резисторные светорегуляторы редко, но применяются для изменения яркости ламп-полупроводников.

Речь идет об аналоговом способе управления, который почти не применяется из-за низкой экономичности и высокой чувствительности.

На симисторе

Такая схема немного сложней, чем резисторный вариант. Здесь применяется симистор, играющий роль ключа и меняющий параметры тока.

В процессе работы напряжение представляет собой куски отрицательных / положительных полуволн, а при уменьшении яркости лампочка питается «обрубками».

На ШИМ-генератор приходит 200-герцовый сигнал. При этом яркость меняется с учетом временного промежутка и длины импульса. Параметры тока / частоты при этом остаются неизменными.

Несмотря на большую сложность исполнения, схема на симисторах имеет ряд плюсов.

Так, при повышении яркости не увеличивается нагрузка по току. Кроме того, в таких девайсах можно организовать управление / включение дистанционно или возле самого источника света.Как это работает — ДИММЕР

Как выбрать мощность диммера

При выборе обращайте внимание на технические характеристики, а именно на максимальную мощность, которую можно подключить через эти устройства. Они также как и выключатели, способны пропустить через себя определенный максимальный ток

1 of 2

В противном случае, подключив мощную светодиодную ленту на основе SMD 5630 или SMD 5730, либо сверхяркие люстры со множеством лампочек, стабильной работы от устройства вы не дождетесь.

Чтобы правильно подобрать диммер по мощности, просто сложите нагрузку всех светильников или led лент, которые будут через него подключаться и добавьте сверху 20%.

Если при этом два диммера будут расположены в одной рамке вместе, максимально допустимую нагрузку подключаемую через них, нужно снизить на 25%.

Есть и другие требования снижения нагрузки в зависимости от условий монтажа диммера. Они сведены в общей таблице ниже.

Модели для регулировки подсветки на 220в, идут как правило на нагрузку от 300 до 1000Вт. А низковольтные 12 вольтовые – до 100Вт.

Виды регуляторов для ламп накаливания

Существует несколько вариантов классификаций приборов для управления яркостью свечения лампочек.

По принципу работы регуляторов

Все модели можно разделить на две большие категории:

• механические;
• электронные.

Механические. К ним относятся простые бюджетные устройства, действующие по принципу реостата. В них предусмотрена ручка, поворачивая которую можно увеличивать или уменьшать напряжение, что вызывает изменение интенсивности светового потока.

Механические приспособления, выпускаемые разными производителями, имеют однотипную конструкцию. Тем не менее, они могут различаться по качеству из-за технических характеристик используемых деталей и тщательности сборки.

В механизмы отдельных моделей также могут быть добавлены специальные узлы, способствующие плавному управлению процессом и/или обеспечивающие стабильную работу диммера при минимальной подаче электрического тока.

Электронные. Регуляторы представляют собой довольно сложные приборы, управление которыми осуществляется на основе обычных или сенсорных кнопок.

Составной частью подобных устройств является микроконтроллер, который заметно расширяет их возможности по сравнению с механическими аналогами.

В моделях светорегуляторов как правило предусматривается защита от перегрева, отключающая прибор при достижении определенной температуры, а также от короткого замыкания

Вот лишь несколько дополнительных функций, которыми могут быть оснащены подобные приборы:

• монтаж нескольких пультов управления, размещенных в различных зонах комнаты;
• возможность регулирования работы регуляторов на расстоянии;
• использование стандартных и пользовательских режимов источников света;
• подсоединение диммера к датчику освещения, благодаря чему достигается автоматическая корректировка интенсивности искусственного освещения в зависимости от степени естественного.

Электронные устройства чрезвычайно удобны в эксплуатации, их недостатком можно считать лишь высокую стоимость.

По типу конструкции приборов

В зависимости от конструктивных особенностей можно выделить три основных типа светорегуляторов:

1. Модульные, внешний вид которых напоминает автоматы-выключатели. Подобные приборы, совместимые с лампами накаливания, обычно устанавливаются в распределительных шкафах. Их регулировка производится кнопкой либо клавишей.
2. Вмонтированные, с установкой в специальные коробки, устройство которых предусматривается на стадии электромонтажных работ. Они совместимы с различными типами осветительных приборов.
3. Моноблочные, работающие аналогично обычным выключателям. Устройства требуют двухпроводного подключения, что дает возможность разрывать цепь фазного провода, вызывая нагрузку.

Для управления освещением в жилых помещениях чаще всего применяется последний вариант.

Согласно методу монтажа электроприборов

В зависимости от варианта установки выделяется два типа светорегуляторов: внутренние и внешние.

Внутренний монтаж. Этот вариант используют при прокладке скрытой проводки. В этом случае приборы монтируются в особых коробках, которые специально устраиваются в стенных нишах.

Производители уделяют особое внимание разработке моделей накладных диммеров. Устройства часто имеют оригинальный дизайн и изысканную цветовую гамму. Наружное размещение

Наружное размещение

В электроцепи на поверхности стен устанавливаются накладные диммеры

Наружное размещение. В электроцепи на поверхности стен устанавливаются накладные диммеры.

Благодаря привлекательному виду они имеют не только практическое значение, но и выполняют декоративную функцию, расставляя акценты в интерьере.

По способу регулирования освещения

При выборе модели нужно учесть, каким образом производится включение/выключение/регулировка.

Опираясь на этот критерий, можно выделить следующие варианты:

1. Поворотно-нажимные — регуляторы с кнопкой, нажатие на которую позволяет включать/выключать свет, а вращение – управлять его интенсивностью.
2. Поворотные — при включении лампа загорается с минимальной степенью яркости, которая повышается при помощи вращения кнопки.
3. Клавишные — регулировка освещения происходит с помощью удержания нажатой клавиши.
4. Сенсорные — современный вариант, позволяющий управлять освещением, касаясь чувствительной пластины экрана.
5. Дистанционные — регулирование работы осуществляется на расстоянии при помощи ДУ-пультов, но часто дублируется традиционным способом.

Существуют также модели, где используется акустический принцип. В этом случае зажечь или погасить осветительное устройство можно голосовой командой или хлопком.

Монтаж регулятора и подключение к сети

Убедившись, что через провода нет электричества, вы можете смело снять изоляцию на 12-15 мм (сами провода должны выступать на расстояние 8-10 см из электрической коробки).

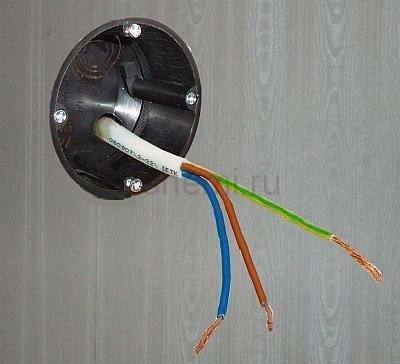

Необходимая длина проводов из стены — 8-10 см.

После выполнения этой операции (чтоб не вырвать провода лучше использовать специальные зачистные инструменты), проводник фазы соедините с зажимом регулятора, обозначенным буквой L (фаза). Иногда в других моделях зарубежных производителей он может быть отмечен стрелкой, направленной наружу — «выход» или буква P).

Подключение фазного провода к регулятору

Синий нейтральный провод присоединяется к клемме, обозначенной буквой N. Иногда в других моделях с маркировкой 0 или стрелкой, указывающей на клемму — «вход»).

Подключение нейтрального проводника

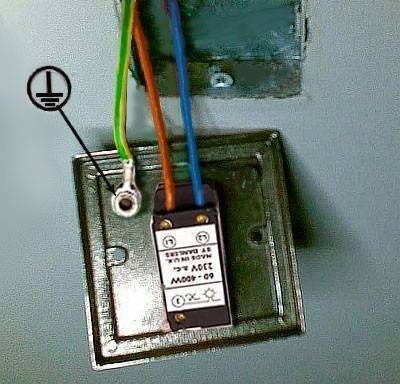

Заземляющий кабель обычно не участвует в подключении, поэтому его наконечник изолирован — вставлен в небольшой зажим (другие методы возможной изоляции смотрите тут).

Провод заземления изолируется с помощью отдельной клеммы

Если ваша модель контроллера света предусматривает это, заземляющий провод присоединяется к клемме на металлической панели, обозначенной таким знаком заземления.

Заземление регулятора 220В

Некоторые модели регуляторов должны быть заземлены подключением кабеля к их металлической панели.

Остается только вставить механизм регулятора с подключенными проводами в электрический короб и механически зафиксировать его там с помощью винтов и кронштейнов.

Механизм контроллера вставлен ​​в коробку

Важно правильно прикрепить панель, от этого зависит надёжность фиксации других частей регулятора и работы всего устройства. Устройство завинчивается винтами. Устройство завинчивается винтами

Устройство завинчивается винтами

Установите верхнюю крышку на контроллер и закрепите ее отверткой (или защелками, в зависимости от модели диммера).

Устройство оснащено верхней крышкой, которая также должна быть закреплена винтом

Ручка вставлена ​​в нужное место на крышке регулятора.

Ручка вставлена и диммер собран

Теперь можно включить электрический ток в квартире и проверить, как работает установленный контроллер освещения.

Преимущества и недостатки регуляторов света

Среди положительных свойств всех устройств этого типа стоит отметить:

• Плавное изменение яркости света.
• Напряжение на потребителе уменьшается без рассеивания мощности, что приводит к экономии электрической энергии.
• Благодаря работе при сниженном напряжении увеличивается срок эксплуатации лампочек.
• Диммеры в определенной степени способны защитить потребитель электроэнергии от перепадов напряжения в сети.
• Устраняется резкое повышение показателя силы тока при включении лампочки.

Однако у светорегуляторов есть и несколько недостатков:

• Более высокая стоимость в сравнении с классическими выключателями.
• Кривая питающего напряжения несколько искажается, но это не сильно влияет на результат работы ламп накаливания.
• В случае замены диммером многокнопочных выключателей могут возникнуть сложности с приобретением соответствующего устройства. Это связано со стоимостью двойных моделей светорегуляторов или необходимостью оборудования новых точек для монтажа устройств.

Выключатель с регулятором яркости (другое название — диммер) представляет собой прибор, предназначенный для регулировки параметров освещения. Устройство позволяет изменять показатели яркости света в пределах от 0 до 100% номинального значения.

Диммеры могут использоваться в качестве замены обычному выключателю, при этом обладая значительно большими функциональными возможностями.

Варианты и схемы подключения

Существует несколько вариантов, как подключить диммер в цепь освещения. Рассмотрим самые применяемые из них.

Вариант №1

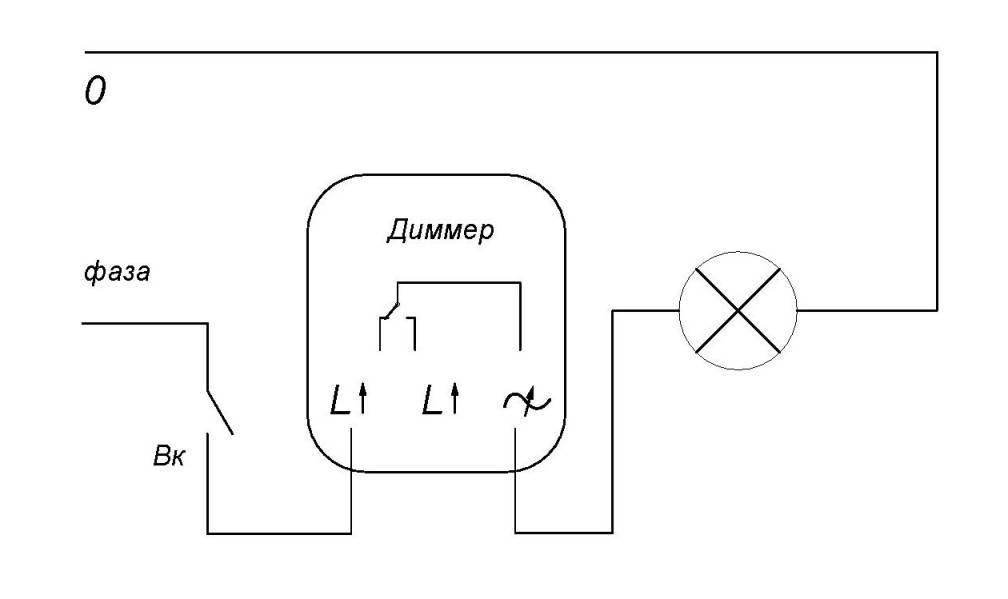

Самый простой способ, это установка светорегулятора вместо выключателя. Перед демонтажем клавишного выключателя цепь необходимо обесточить. После этого нужно снять крышку клавиши: крепежные винты находятся под ней. Если в гнезде нет установленной пластиковой коробки, то демонтировав размыкатель, ее необходимо установить. Можно взять обычную коробку, которая используется под розетку.

Моноблочный диммер подключается таким же способом: в разрыв ставится фазный провод. Его подключают в клемму со стрелочкой вверх и литерой L. Второй провод подключается к другой клемме, обозначающейся наклонной стрелкой и волнистой линией.

Еще раз отметим, что это самый простой способ установить диммер, поэтому он применяется чаще всего домашними мастерами, поскольку не требует особых навыков. Он практически ничем не отличается от технологии замены выключателя или розетки.

Вариант №2

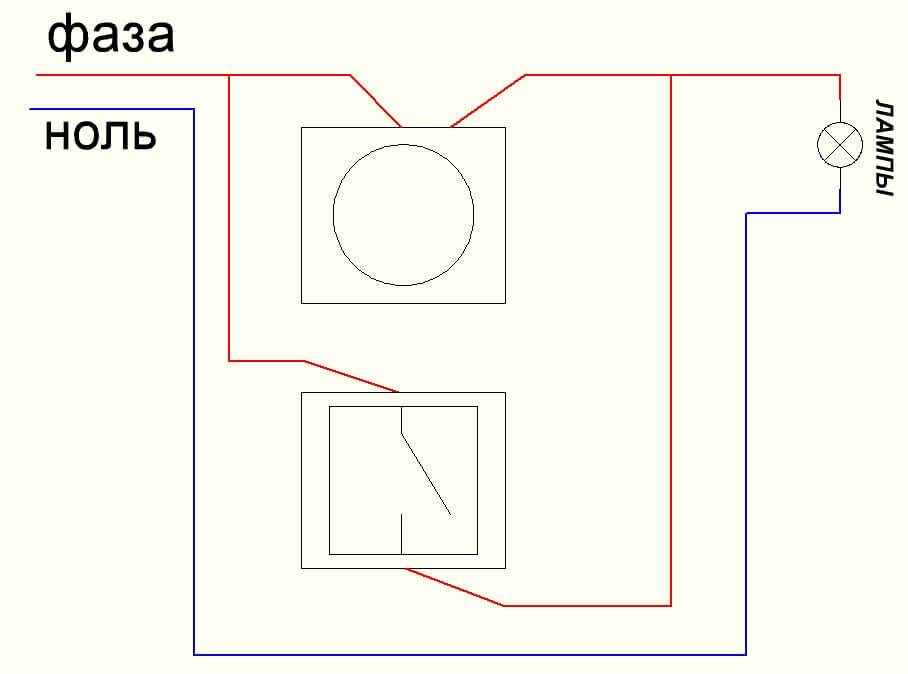

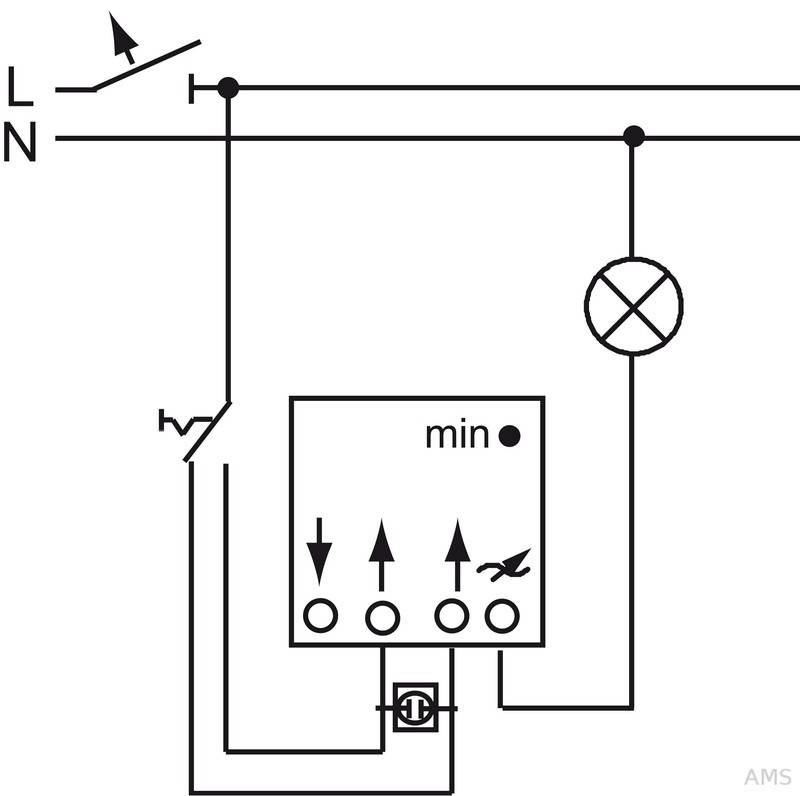

Более сложная, но в то же время более удобная схема применяется в спальнях. Ее суть заключается в том, что выключатель и регулятор подключаются последовательно, на один фазный провод, идущий на светильник

При этом важно, чтобы на линии сначала монтировался именно размыкатель, а потом диммер. Наиболее распространенным вариантом является установка выключателя возле двери, а светорегулятора – возле кровати

Преимущество этого метода заключается в том, что можно регулировать яркость и выключать освещение, не вставая с кровати. Если выходя из комнаты, вы выключите свет выключателем, то при повторном включении он будет гореть с тем же уровнем яркости, что был установлен ранее.

Установка проходного размыкателя

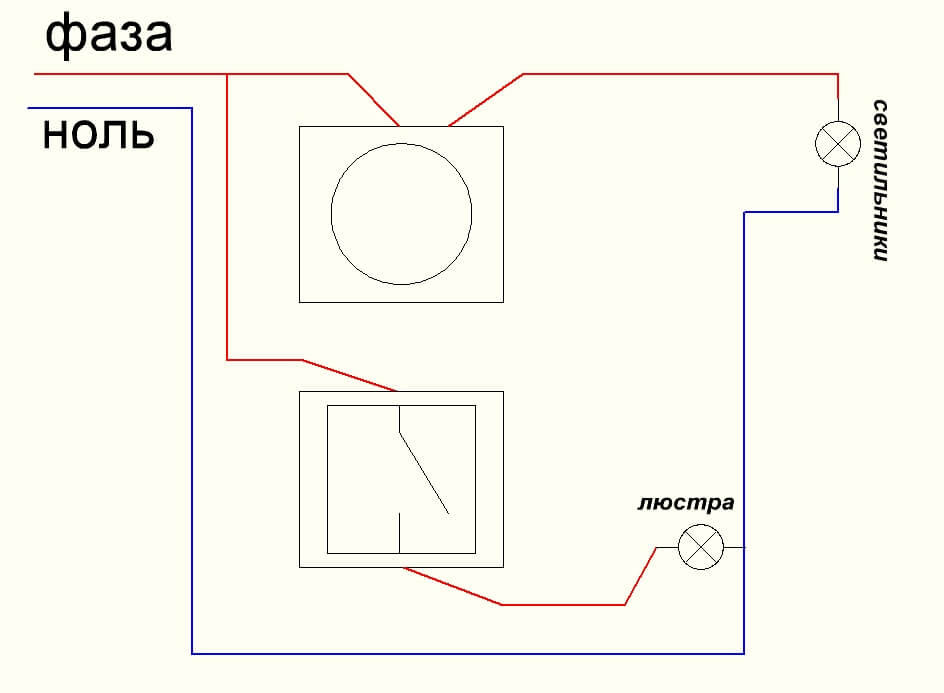

Пожалуй, самым сложным вариантом является вариант, если нужно установить проходной выключатель. Несмотря на свою сложность монтажа, такая схема очень удобна и часто используется в длинных коридорах, межэтажных лестницах, сквозных комнатах, а также других подобных местах. Суть этого способа управления освещением заключается в том, что включив светильник в одном месте, его можно выключить в другом.

Для того чтобы реализовать возможность установить проходной выключатель, нужно проложить трехжильный кабель до двух выключателей.

Особенностью проходных выключателей заключается в том, что они являются скорей переключателями. Фактически они переключаются с одной линии на другую, поэтому могут быть включены в любом положении клавиши. Это очень похоже на железнодорожные стрелки. Ниже представлена принципиальная схема, где установлен проходной выключатель.

Как видим, фаза приходит на первый размыкатель, а на светильник уходит с другого. Сами выключатели нужно объединить между собой при помощи двухжильного провода.

Теперь рассмотрим, как работает диммер в такой цепи. Подключается он после последнего проходного выключателя и позволяет без проблем регулировать яркость освещения при любом положении размыкателей. Но если поставить его в положение «выключено», то лампочка погаснет и реагировать на проходные выключатели не будет, поскольку цепь будет разомкнутой.

Поворотно-нажимные и кнопочные виды

Кроме простых поворотных, встречаются и поворотно-нажимные модели. В них, нажимая на круглую рукоятку, вы полностью включаете и выключаете свет.

А уже поворачивая ее, меняете яркость светильника.

Такие виды более привычны и удобны. Не нужно делать целый круг колесиком, чтобы выключить свет.

Есть кнопочные разновидности вообще без каких-либо колесиков и круглых ручек.

Внешне их можно даже не отличить от простых выключателей света. Коротким нажатием на клавишу светильник включается и отключается.

Чтобы изменить яркость, нужно прижать клавишу и удерживать ее в таком положении некоторое время. Часто они дублируются второй кнопкой, которая запоминает две выставленные сцены освещения.

И вам уже не придется каждый раз подгадывать тот полумрак, при котором так удобно было смотреть телевизор или отходить ко сну.

Более современными и функциональными диммерами можно управлять даже через смартфон.

Через программу также выставляется таймер и расписание освещения.

Это очень актуально для подсветки растений или аквариумов с зеленью и рыбками.

Принцип регулировки

Регулировка освещенности может осуществляться двумя методами:

• Реостатным;
• Симисторным.

Реостатный метод

Первое, что приходит на ум, когда идет речь об изменении напряжения или силы тока, – это включение в цепь последовательно с источником света токоограничивающего элемента, резистора. Переменный резистор для такого применения именуется реостатом, а сам принцип регулировки – реостатным. Достоинствами такого решения являются простота и абсолютное отсутствие помех, а также мерцания ламп. Но на этом все достоинства заканчиваются. Поводом отказа от регулировки при помощи резисторов послужила крайне низкая эффективность регулирования напряжения. Ведь, если внимательно разобраться, то даже неискушенному потребителю становится ясно, что излишек напряжения остается на резисторе. Данное падение напряжения выделяется в виде тепла. Это вынуждает делать реостаты с большой допустимой мощностью рассеивания и решать проблемы отвода излишков тепла.

Обратите внимание! Реостатный метод не дает никакого выигрыша в энергопотреблении, напротив, при снижении напряжения на нагрузке общий КПД падает, поскольку большая часть электроэнергии преобразуется в тепловую

Симисторный метод

Основная методика регулировки яркости осветительных приборов в настоящее время – использование симисторов. Симистор представляет собой полупроводниковый прибор, который имеет три вывода, два из которых подключаются в цепь нагрузки, а на третий – подается управляющее напряжение, которое позволяет осуществлять коммутацию цепи нагрузки.

Переменный ток, который используется для питания ламп, имеет форму синусоиды. При частоте 50 Гц, которая у нас является стандартной, за одну секунду ток изменяет свою величину от нулевого значения до максимального 100 раз (здесь учитывается тот факт, что как положительный, так и отрицательный участки синусоиды равнозначны).

Управляя работой симистора, можно прерывать подачу электрического тока на определенном участке синусоиды. Чем большая часть ее будет отсечена от нагрузки, тем меньше будет яркость свечения ламп.

Обратите внимание! Некоторые источники говорят о тиристорных регуляторах. Это не принципиально

Тиристор отличается от симистора только тем, что работает с напряжением одной полярности. Для включения в цепь переменного тока нужен дополнительный диодный мост, а симистор в мосте не нуждается, но работают они абсолютно одинаково.

При симисторном регулировании есть недостаток: в момент коммутации симистора, особенно, если это приходится на участок синусоиды, близкий к максимальному, возникает всплеск мощных помех, способных нарушить нормальную работу различной аппаратуры. В частности, помехи очень хорошо слышны при работе радиоприемников. Для снижения уровня помех приходится устанавливать дополнительные фильтры, усложняющие конструкцию. При минимальной яркости может быть заметно мерцание ламп, поскольку увеличивается пауза между включенным и отключенным состояниями.

На заметку. Несомненным достоинством является электронная регулировка, благодаря чему можно сделать управление при помощи микроконтроллеров и ввести дополнительные функции.

В цепях постоянного тока диммирование производится при помощи широтно-импульсного модулирования. Вместо постоянного тока питание подается в виде импульсов высокой частоты. Изменяя соотношение длительности (ширины) импульсов и пауз между ними, регулируют средний уровень напряжения. Для того чтобы сделать незаметным мерцание, частоту следования импульсов делают большой.

Как работают приборы – обзор типовых конструкционных решений

Первые вариаторы собирались на основе простейшего прибора для дозирования напряжения в сети – реостата. Он отнимал часть мощности у осветительных приборов, трансформируя его в тепловую энергию на катушке сопротивления, снижая интенсивность прогрева и свечения вольфрамовой нити в лампе. Однако на минимальной яркости ламп накаливания регуляторы-реостаты очень сильно нагревались (на катушку уходило очень много энергии), что сказывалось на общей пожарной безопасности жилищ.

Следующее поколение диммеров работало на основе автотрансформаторов – приборов с объединенной первичной и вторичной обмоткой. Такой трансформатор гарантирует наличие не только магнитной, но и электрической связи между контурами. И если организовать несколько выводов из обмоток, то с них можно снять разное напряжение. В итоге, переключаясь между выводами автотрансформатора, пользователь может менять и яркость свечения лампы, управляя разницей потенциалов (напряжением). Однако цена такого вариатора не отличалась от стоимости среднего трансформатора. Еще одним минусом конструкции был солидный вес.

Поэтому следующее поколение диммеров собрали на базе полупроводников, используя транзисторные или семисторные ключи. Они обрезали синусоиду напряжения переменного тока, реагируя на накачку тиристора и динистора, которые подключались к диодному мосту, конденсаторам и переменным резисторам. Благодаря этому на клеммах регулирующего узла менялось и действующее значение силы тока и напряжение. То есть фактически полупроводниковый ключ пропускал на лампу только нужные участки синусоиды напряжения переменного тока, обрезая мощность потребляющего прибора.

При этом сам механизм регулировки помещался в относительно небольшом корпусе, не грелся и стоил очень дешево. Существенным недостатком полупроводникового варианта были сильные колебания электромагнитного поля, нарушающие работу бытовой электроники. Поэтому в последних моделях вместе с полупроводниковым ключом в конструкции регулятора присутствует и емкостной или индукционный дроссель, нивелирующий электромагнитные колебания. И такой вариатор уже можно ставить вместо выключателя, не опасаясь последствий для роутеров и мобильных телефонов.

Разновидности комнатных светорегуляторов

Комнатные регуляторы освещения условно делятся на две группы:

Наиболее простую конструкцию имеют механические регуляторы. На внешней поверхности имеется ручка регулировки, насаженная на вал переменного резистора.

Обратите внимание! То, что освещение регулируется при помощи переменного резистора, не говорит о том, что данное устройство работает по реостатному способу. Переменный резистор изменяет параметры управляющих импульсов, подаваемых на тиристор

Несомненное достоинство таких регуляторов состоит в том, что в выключенном положении провода сети механически разомкнуты, а включение света происходит всегда только с минимального уровня напряжения.

В свою очередь, сенсорные устройства также насчитывают большое количество вариантов, в том числе:

• Сенсорный включатель с механической регулировкой;
• Сенсорный выключатель с регулятором яркости без механических приспособлений.

Первый тип полностью идентичен приведенному выше механическому регулятору, за исключением того, что включение и выключение света происходит путем прикосновения к чувствительному элементу. Освещение включается сразу на заранее выставленный уровень.

Полностью электронные устройства выполняют регулировку по заданному алгоритму путем прикосновения к соответствующим чувствительным элементам. Наличие встроенного микроконтроллера позволяет осуществлять программирование устройства по множеству алгоритмов работы. Можно выставить желаемый уровень освещения в определенное время суток. Регуляторы с микроконтроллером, де-факто могут использоваться с пультом дистанционного управления.

Все перечисленные варианты могут быть предназначены как для регулировки освещения одного осветительного прибора, так и для нескольких. Внешне они отличаются наличием нескольких клавиш, визуально отделенных друг от друга.

Преимущества и недостатки диммеров

К числу преимуществ выключателей различного типа с регуляторами можно отнести плавный запуск системы освещения, что позволяет существенно увеличить срок службы осветительных приборов (период эксплуатации у ламп накаливания в этом случае увеличивается до 40%).

Диммеры можно использовать не только для управления светом, но и для регулирования напряжения других приборов (чайников, утюгов, нагревателей)

При этом важно соблюдать соответствие между мощностью приспособления и оказываемой на него нагрузкой. Подобные приборы создают безграничные возможности для оформления интерьера. С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины

Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков

С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков

Подобные приборы создают безграничные возможности для оформления интерьера. С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков.

Однако такие приборы также имеют свои недостатки. Светорегуляторы можно применять лишь для управления источников света, мощность которых соответствует аналогичному показателю устройства. Из-за особенностей напряжения на выходе понижающие трансформаторы могут работать некорректно.

Устройства могут создавать электромагнитные помехи, что будет препятствовать работе радио и других приборов. Определенные типы ламп (особенно оснащенные дополнительными устройствами – ЭПРА, драйвером) в принципе не могут совмещаться с диммерами. КПД светорегуляторов при работе с лампами накаливания достаточно низок. Понижение яркости ламп мало влияет на расход электроэнергии, которая вместо света переходит в тепло.

Разновидности диммеров

Сенсорный регулятор света

Классификация регуляторов производится по разным признакам: тип напряжения в цепи, вид управляющего сигнала, способ монтажа, исполнение.

По напряжению в сети регуляторы света можно разделить на две группы:

• для переменного напряжения 220 В;
• для постоянного напряжения на LED ленту 12 В.

По виду управляющего сигнала различают диммеры для светодиодов:

• аналоговые;
• цифровые;
• цифро-аналоговые.

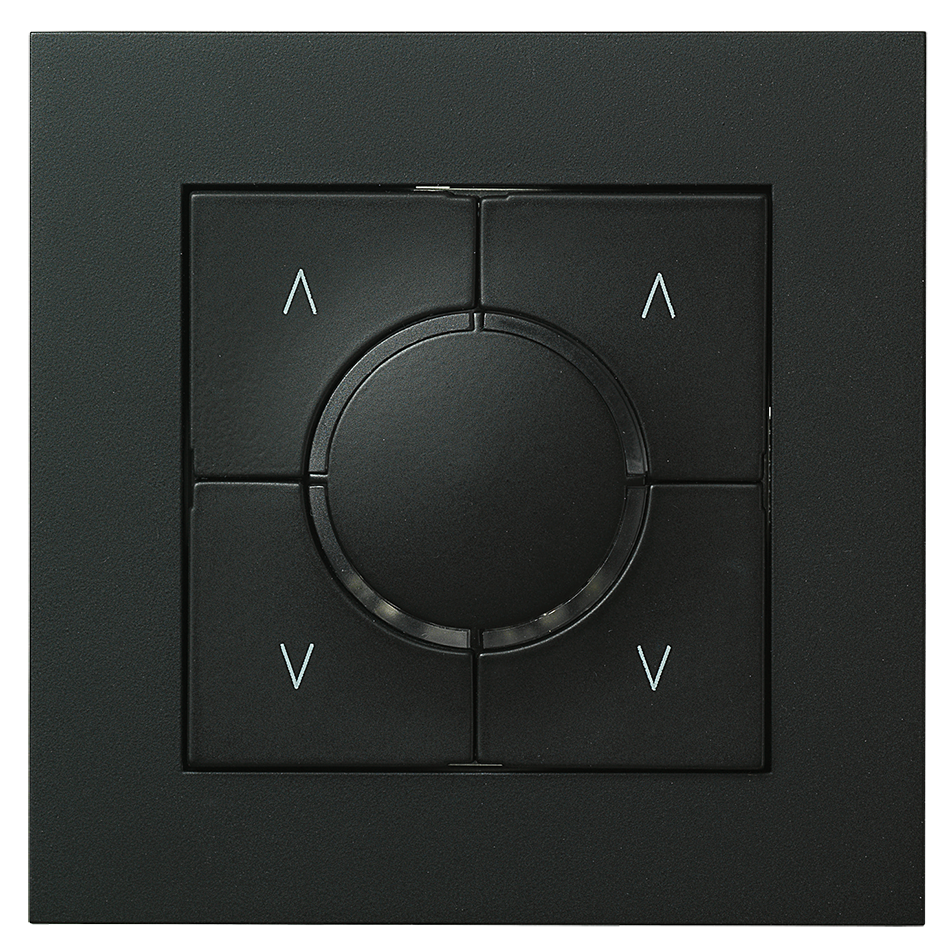

Моноблочный клавишный диммер

По способу установки выделяется несколько типов:

• модульные, которые монтируются в специальную DIN рейку в распределительном щитке;
• выносные, которые монтируются в люстру;
• настенные, которые устанавливаются вместо выключателя.

По способу управления:

• поворотные – регулировка осуществляется с помощью ручки;
• клавишные – управление производится кнопками;
• поворотно-нажимные – регулирование производится с помощью нажатия на кнопки и поворота ручки;
• сенсорные – модели с различными датчиками;
• дистанционные – управляются пультом через Wi-Fi, радиоканал или инфракрасный порт.

Плюсы и минусы приспособления

Светорегулятор (диммер) имеет множество преимуществ:

• автоматическая работа, самостоятельное выключение;
• возможность регулировать световые параметры через радиоканал, посредством шумового эффекта (например, хлопка), голосом, с помощью инфракрасного излучения;
• совместимость с различными лампами: устройствами белого света и цветными светодиодами;
• защита лампочек от перегорания при скачках напряжения в сети;
• возможность имитировать присутствие владельцев дома или квартиры, что помогает защитить недвижимость от несанкционированного проникновения;
• эффективное применение при создании цветомузыки.

Вместе с тем у диммеров есть и недостатки. К ним относятся следующие нюансы:

• риск появления электромагнитных помех;
• нелинейная зависимость характеристики напряжения на выходе;
• некоторые лампы, например, те, которые подключаются через пускорегулирующие установки, не работают с диммерами;
• несинусоидальная форма выходного напряжения;
• малый КПД при контакте с лампочками накаливания.

Предназначение

Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону).

Чаще всего с помощью такого устройства управляют осветительной нагрузкой. Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.

Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.

В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц. Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.

Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.

Самостоятельное изготовление диммера

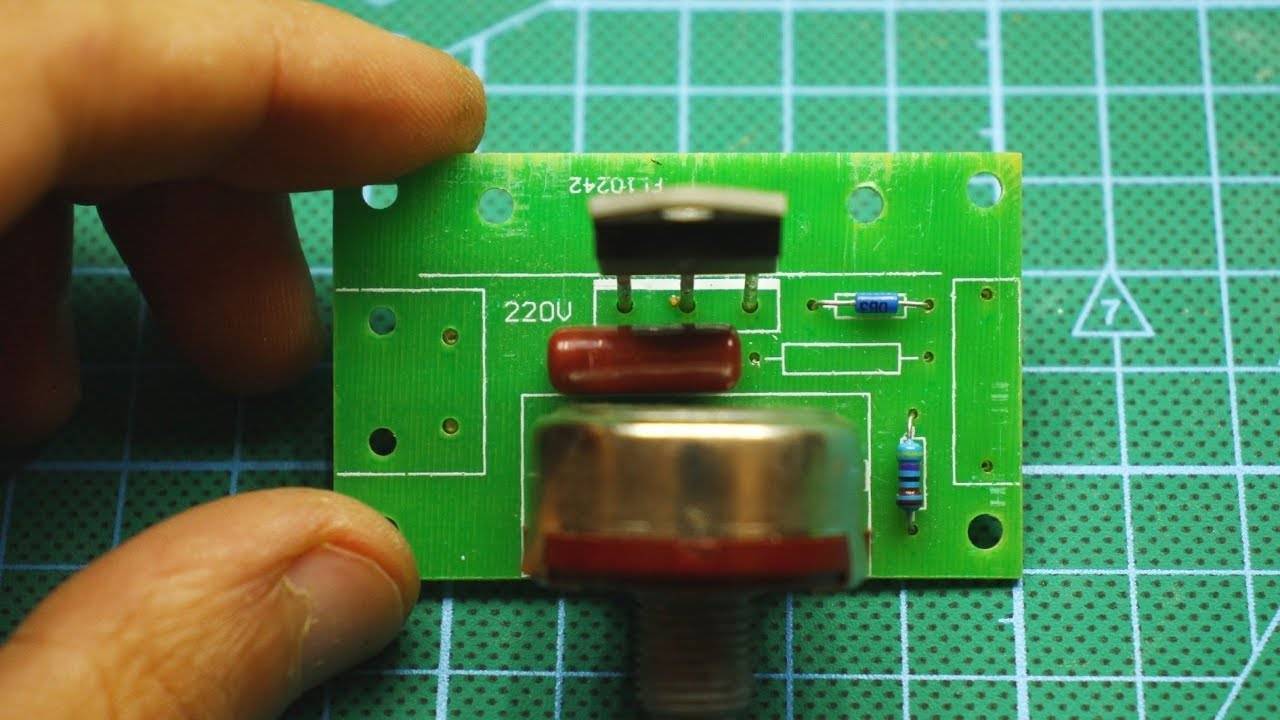

Схема самодельного светорегулятора

Простейший регулятор можно собрать своими руками. Для этого потребуется:

• постоянный и переменный резисторный элемент;
• неколярный конденсатор;
• симистор;
• медный провод;
• динистор;
• текстолитовая плата;
• паяльник.

Все электронные компоненты нужно установить на плате по схеме диммера: при поступлении тока с резисторного элемента на конденсатор будет происходить зарядка и подаваться напряжение на лампу. Компоненты нужно соединить между собой при помощи пайки. На плате нужно сделать отверстия, которые будут служить в качестве выводов. После сборки нужно провести тестирование собранного диммера.

https://youtube.com/watch?v=jZHKglM6dME
