Монтаж электропроводки в частном доме своими руками — пошаговое описание

Требования к электропроводке

Жилой дом снабжается электричеством от электросети 220 В или 380 В. Заземляющая система разрешена по типу TN-S b TN-CS. Эти правила приведены в седьмой главе, пункте 1.13 ПУЭ.

Другие нормативы:

  • Открытые провода оформляют кабельными каналами, лотками, их заделывают в плинтусы. В сырых комнатах кабели ставят на изолирующих элементах.
  • Скрытые провода прокладывают в пустотах стен, перекрытиях. Главное требование — основание должно быть из несгораемых материалов.
  • Цвет проводниковой оболочки должен соответствовать стандартной системе цветовой маркировки.
  • Провода без изоляции прокладывают в стенах, заделав в трубы из ПВХ материалов.

Электропроводка в вашем доме соответствует ПУЭ?

Да 36.51%

С небольшими нарушениями 37.3%

Не соответствует 26.19%

Проголосовало: 126

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

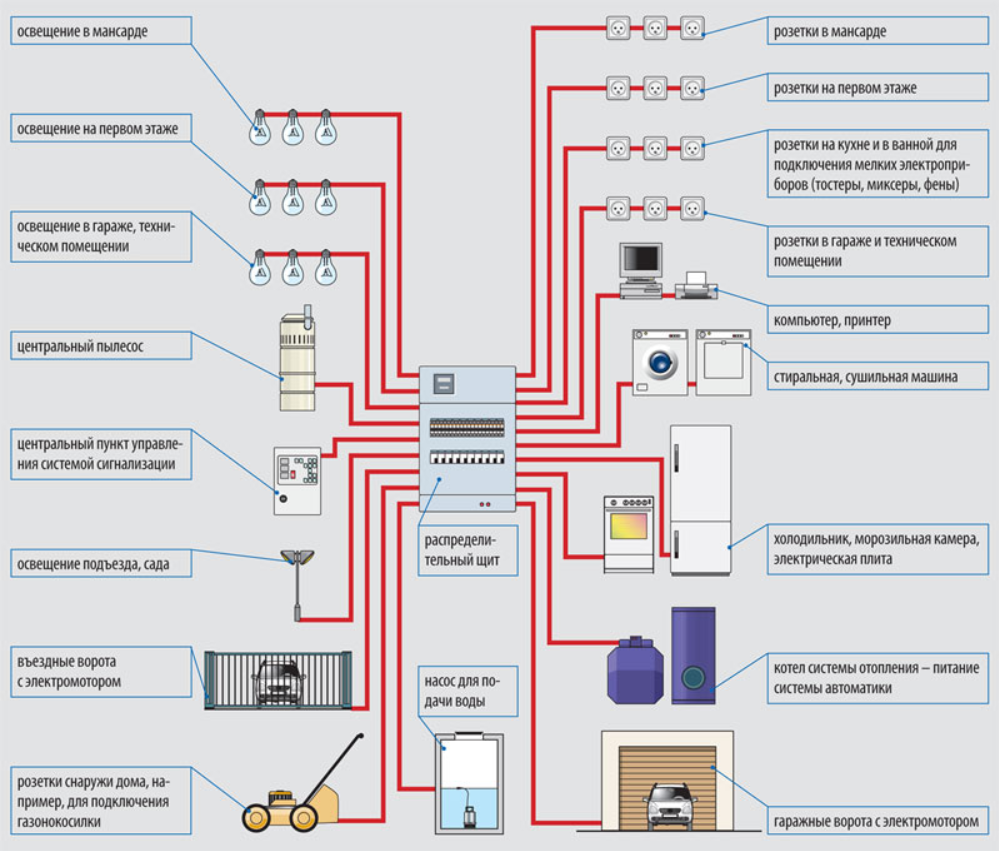

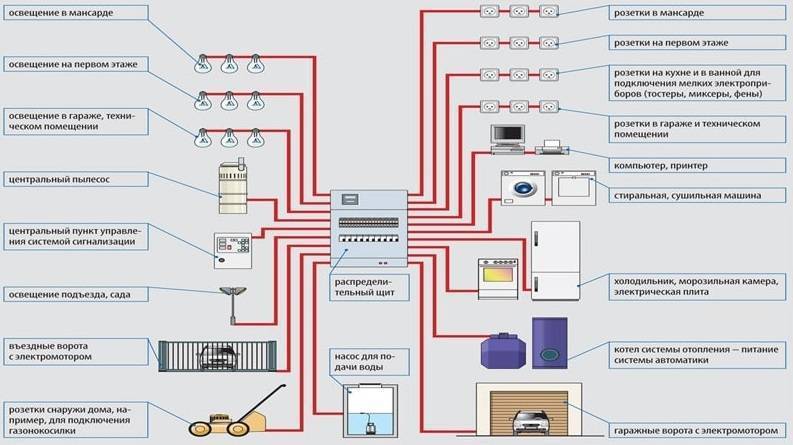

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

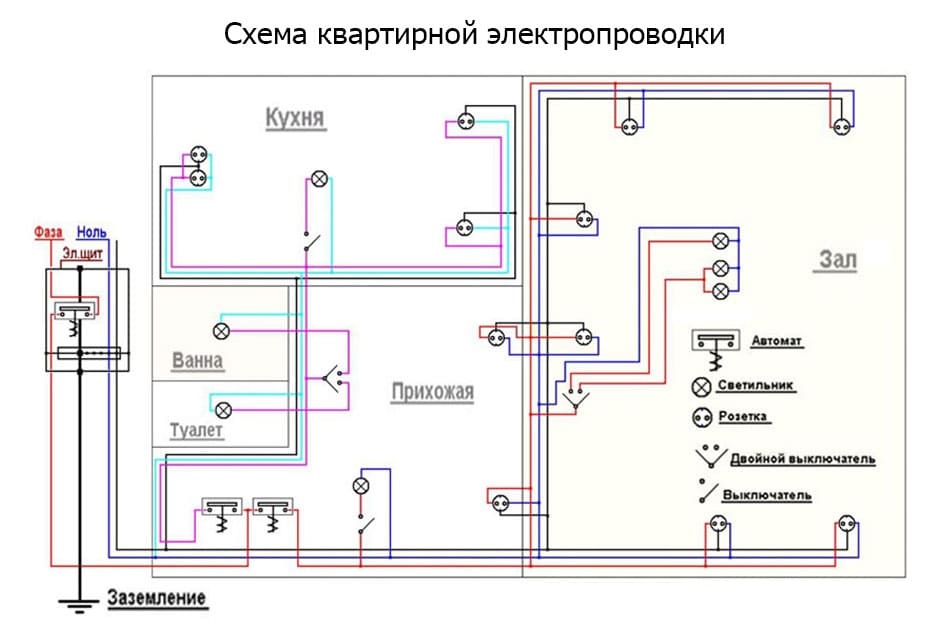

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

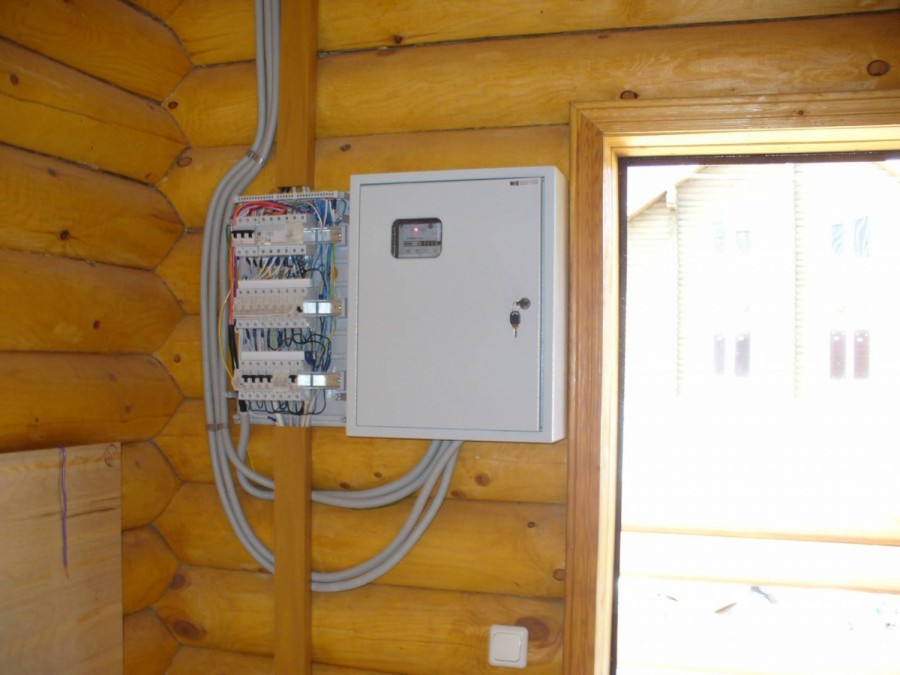

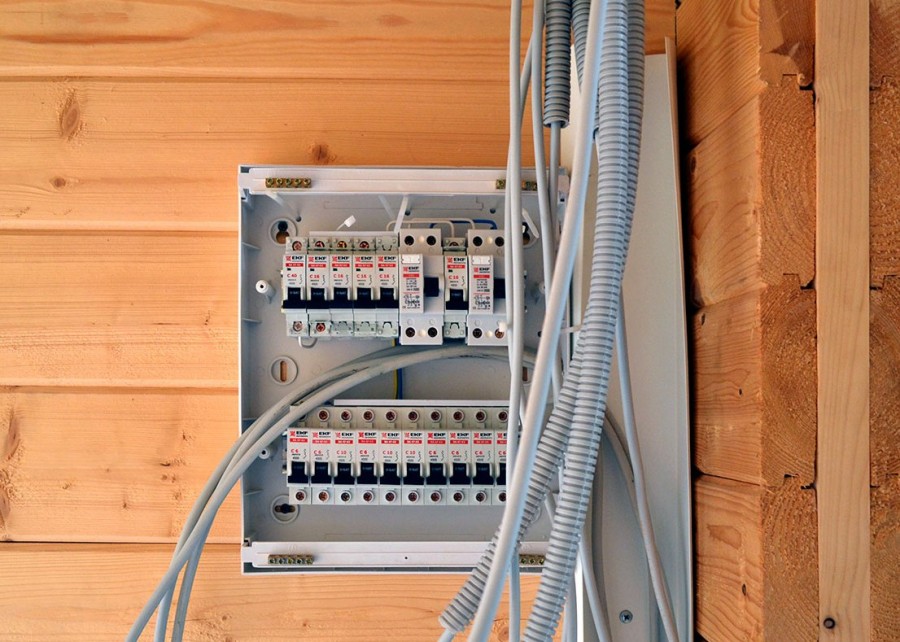

Монтаж электрощита

Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:

  1. Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
  2. Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
  3. Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.

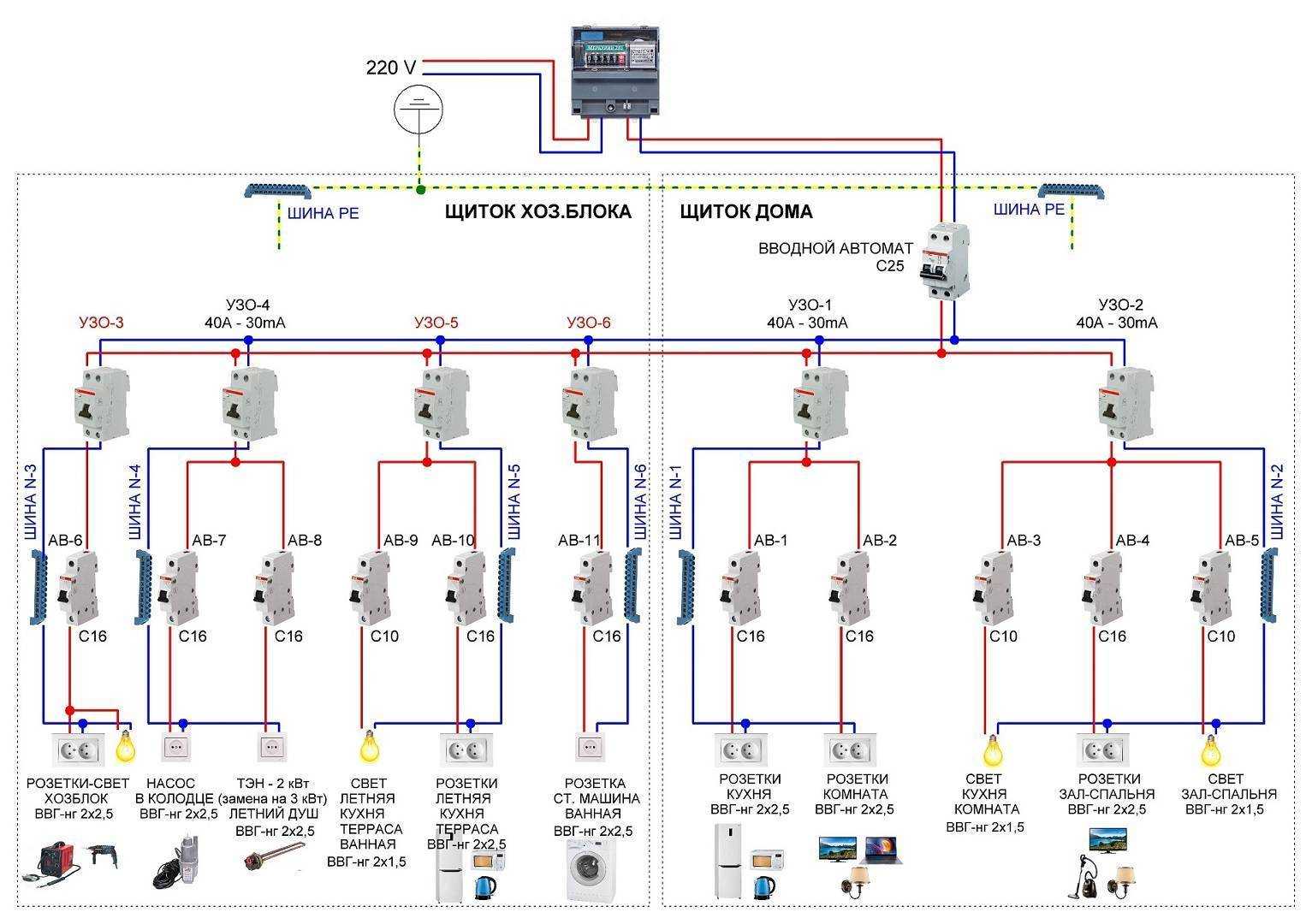

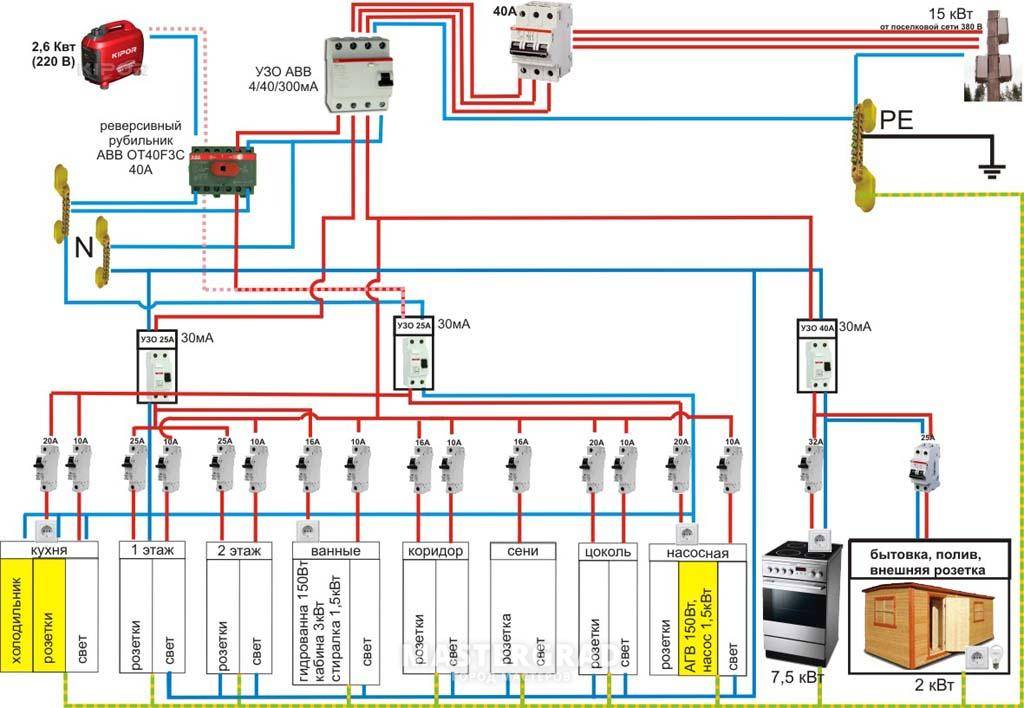

  4. Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.

Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда

Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:

Проектирование подключения других электрических устройств

Разводка электропроводки по участку будет также необходима, если вы планируете установить на участке различные устройства из серии «умный дом»:

  • Автоматически открываемые ворота;
  • Датчики влажности почвы;
  • Дистанционный запуск системы полива растений;
  • Датчики движения;
  • Видеокамеры;
  • Мониторинг за качеством воды пруда;
  • Обогрев тротуаров, дорожек и лестниц;
  • Автоматическое управление садовым фонтаном.

Все эти механизмы требуют постоянного подключения к электрической сети.

Поэтому, если вы заботитесь о том, чтобы сделать ваш дом умным, следует спроектировать электрпроводку на участке таким образом, чтобы было удобно подключить различные устройства. Только так вы сможете в полной мере использовать различные технологические новинки.

Так, к примеру, колокол, установленный у калитки или въездных ворот, не будет работать без электричества

В дополнение к планированию электрической точки в этом месте, важно правильно защитить его от вредного воздействия погодных условий, в частности дождя и снега. Одним из решений является покупка модели с герметичным корпусом, чтобы внутрь устройства не попала влага или вода. Однако, есть и более простое решение — просто надеть на него жестяную или пластиковую крышку. Домофон обычно устанавливается у ворот или у въездных ворот, что также необходимо учитывать при разводке электрики по участку

Хотя проводку к домофону можно провести параллельно проводам освещения калитки и гаража

Домофон обычно устанавливается у ворот или у въездных ворот, что также необходимо учитывать при разводке электрики по участку. Хотя проводку к домофону можно провести параллельно проводам освещения калитки и гаража.

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

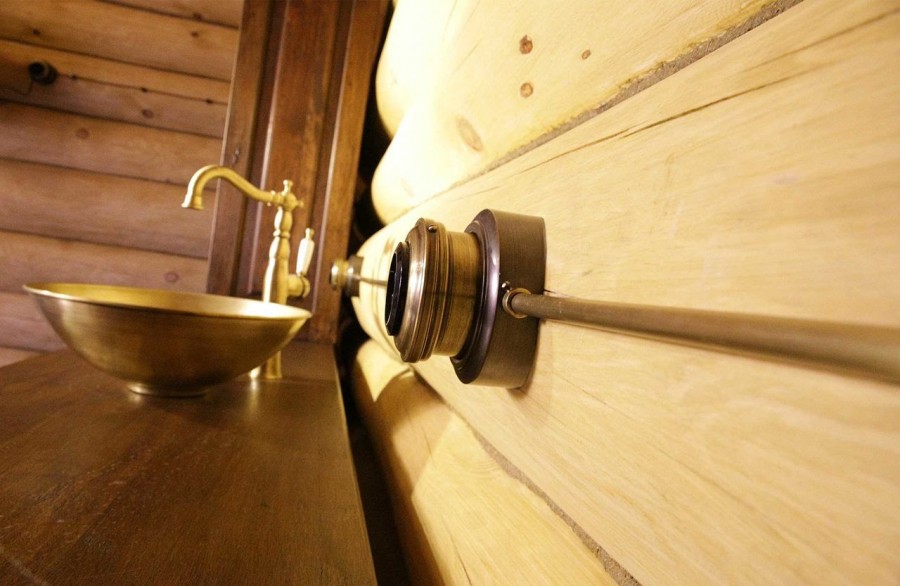

Открытая

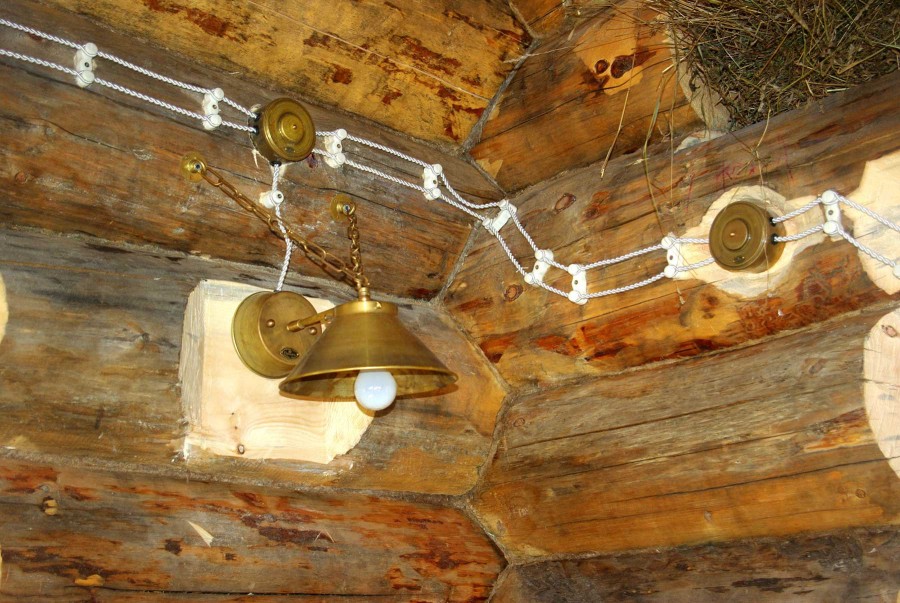

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

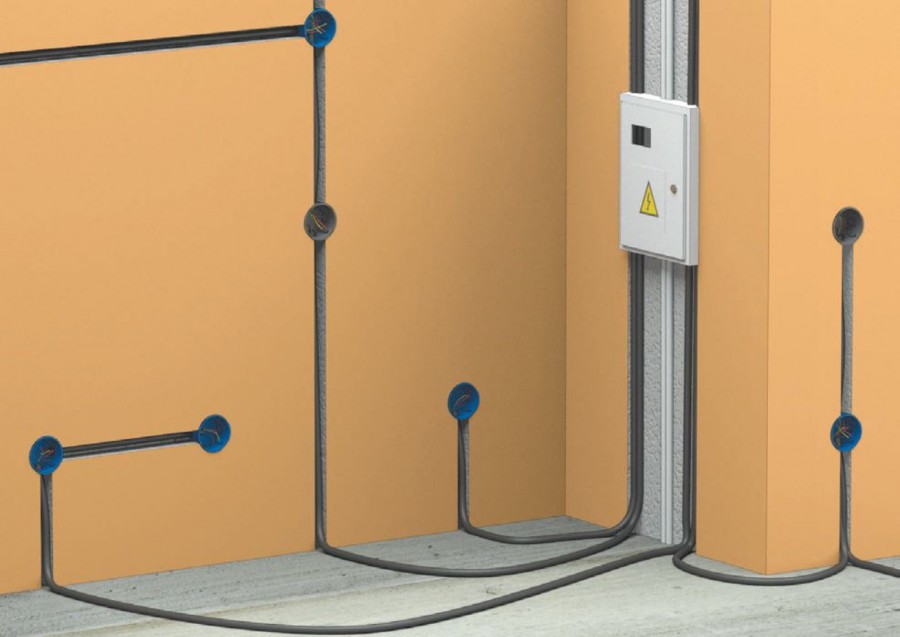

Скрытая

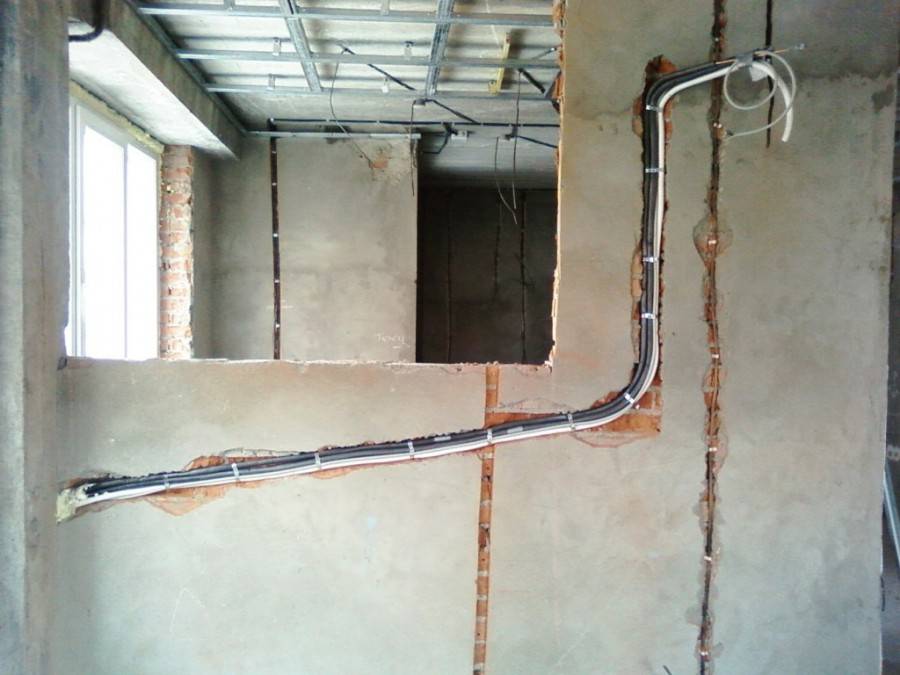

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Электропроводка своими руками – основные правила

Электропроводка своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:

  • необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям;
  • монтируются они на уровне 60 – 150см от пола;
  • открывающиеся двери не должны закрывать доступ;
  • кабель подводят сверху;
  • высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб. Подводка питания осуществляется снизу;
  • количество розеток определяется из расчета 1 штука на 6м квадратных. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения);
  • кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его);
  • горизонтальные укладываются на расстоянии 5–10 сантиметров от перекрытий и карнизов и 15см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
  • проводка не должна соприкасаться со строительными конструкциями из металла;
  • применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

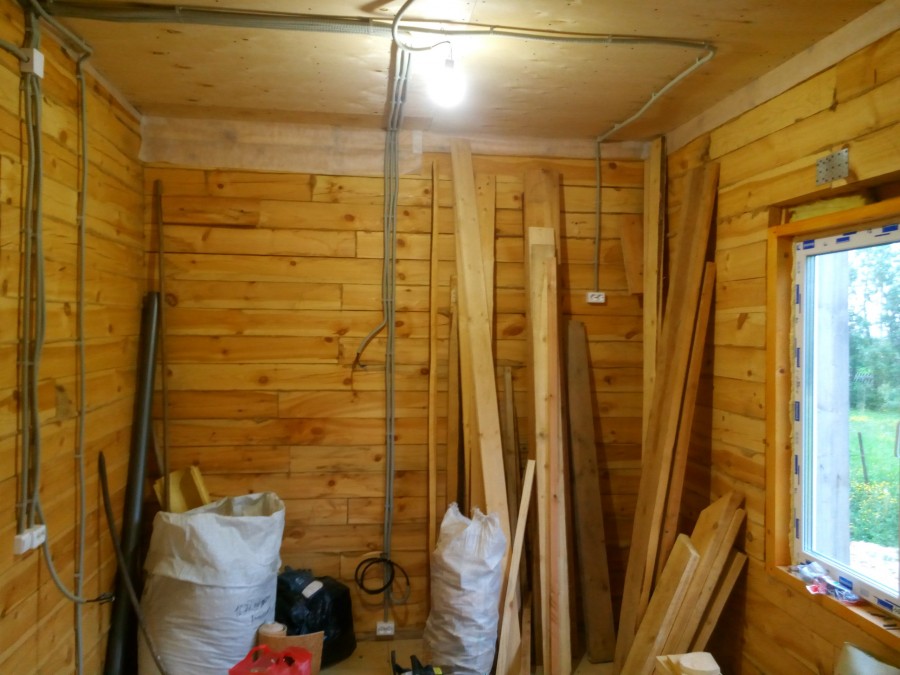

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

  1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
  2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
  3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
  4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
  5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
  6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 – Схемы проводки для “Чайников”

Электромонтаж. Часть 2 – Способы соединения проводников

Электромонтаж. Часть 3 – Сварка проводников

Цены на проект электроснабжения частного дома, коттеджа

Московская область
До 140 м2140—250 м2250—450 м2
Электропроект загородного дома10 000,00 руб.73 руб./м270 руб./м2
3-9 рабочих дней
Акт скрытых работ1 400,00 руб.2 000,00 руб.3 000,00 руб.
3 рабочих дня
Электроизмерительная лаборатория (с техническим отчетом)6 900,00 руб.10 000,00 руб.12 500,00 руб.
3 рабочих дня
Итого:18 300,00 руб.22 500,00 руб.33 000,00 руб.
Стоимость указана от МКАДа до 50 км, если дальше, то коэффициент 1.2.
Обследование объекта оплачивается отдельно
Акт допуска (до 15 кВт)Временно не выдается!!!
Акт допуска (свыше 15 кВт)Звоните нам!
Согласование проекта: — в ОАО «Энергосбыт» — в МОЭСК — в Ростехнадзоре

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

  1. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
  2. необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
  3. монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
  4. кабель подводят сверху;
  5. Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
  6. Подводка питания осуществляется снизу.
  7. Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
  8. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
  9. кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
  10. горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
  11. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
  12. Проводка не должна соприкасаться со строительными конструкциями из металла.
  13. применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Наружная проводка

В отличие от городских квартир, где вся разводка располагается в пределах жилого помещения – в загородном доме имеются участки (пристройки типа гаража, например, или хозяйственные мастерские), находящихся вне дома. Прокладываемая проводка в этом случае подвержена воздействию всевозможных факторов, включая климатические и нуждается поэтому в дополнительной защите.

Монтаж наружной электропроводки

Наружная электропроводка по кирпичному фасаду в гофрированной трубе

Наружная открытая электропроводка в пристройке

Наружная проводка по деревянной стене

Монтаж электропроводки по наружной деревянной стене

Монтаж прожектора на наружной кирпичной стене

Проводку в помещениях, расположенных вне жилого строения, допускается монтировать в металлических кабельных каналах или трубах, проводимых сквозь деревянные перегородки и перекрытия дома. Если по условиям проведения монтажных работ металлические трубные изделия не используются – в местах прохода кабеля через стены и перегородки должны устанавливаться специальные стальные гильзы. С их помощью удается надежно защитить провода от механических деформаций.

Схема электропроводки, содержащая трассы прокладки проводов по фасаду зданий, допускает применение для их защиты не только металлических труб, но и стальной витой гофры. Сразу отметим, что для наружных поверхностей построек, отделанных покрытиями из легко воспламеняемых и сгораемых материалов, этот способ считается единственно допустимым. Для фасадов зданий, покрытых несгораемыми отделочными материалами, возможен открытый способ монтажа с применением пластиковой гофры.

Во всех случаях механическая защита кабеля не исключает необходимости герметизации оболочки, исключающую возможность попадания внутрь даже небольших количеств испарений и влаги.

Указанная техническая мера существенно снижает вероятность скопления влаги в районе расположения уличных светильников. При выборе подходящей для этих целей марки проводного изделия обычно исходят из наличия у него соответствующей защиты. Для наружной установки она должна соответствовать показателю не ниже IP44.

В заключение отметим, что монтаж электропроводки в частном доме – достаточно сложная процедура для того, чтобы заниматься ей без специальных подготовки. Для получения нужного результата потребуется ознакомиться со всеми представленными здесь материалами, а также освоить основные приемы работы с электротехническими компонентами и силовым оборудованием.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла17Не помогла

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

  1. Дешево стоит и быстро монтируется.
  2. Выглядит не слишком эстетично.
  3. Может быть оборван со временем (например, ветром или краном).
  4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

Определение силы тока

Планируя электропроводку, надо прежде всего рассчитать силу тока в сети. Если станет известен показатель нагрузки, без проблем получится выбрать автомат и кабель нужного сечения.

Нагрузка считается по формуле:

I ст = суммарная мощность бытовых приборов (Вт): на сетевое напряжение (В).

Пример: На кухне есть 8 ламп, по 60 Вт каждая. Плюс электрический чайник, потребляющий 1600 Вт, и духовка, расходующая 1200 Вт. Холодильник «берет» еще 350 Вт. Напряжение в сети стандартное — 220 В.

Посчитаем электропотребление в помещении: ((8*60) +1600+350+1200)/220=16,5 А.

Важно: стандартное потребление для любого дома не должно выходить за показатель в 25 Ампер

Важные моменты

Перед тем как начинать работы рекомендуется ознакомиться с документом под названием «Правила устройств электроустановок». В нем собраны основные правила и нормы, которых необходимо придерживаться в процессе самостоятельного проведения электропроводки. Изложим главные положения документа.

В местах размещения учетного оборудования, распределительных коробов, розеток, выключателей нужно организовать свободный доступ. Эти элементы монтируются не ниже 60 и не выше 150 сантиметров от уровня пола. При открытии дверей не должен перекрываться доступ к внешним элементам проводки.

Осуществляя монтаж электропроводки своими руками, старайтесь размещать кабель по потолку, или на максимальной высоте на стенах. Согласно с требованиями техники безопасности, розетка должна монтироваться на уровне от 50-ти см до 80-ти см от уровня пола.

В жилых помещениях количество розеток рассчитывается в соотношении одной штуки на шести метрах квадратных. Это правило не касается оборудования кухонных комнат. Здесь можно установить столько розеток, сколько требуется для удобного пользования бытовой техникой.

Чтобы обеспечить питание ванных комнат специалисты рекомендуют установить отдельные трансформаторы, находящиеся за пределами помещения. Таким образом, понижается уровень напряжения.

Делая разводку электропроводки в доме, прокладывать кабель необходимо строго соблюдая вертикальные и горизонтальные линии. В случае наличия диагонали или изгиба, кабель может повредиться в процессе монтажа либо перфорации.

Горизонтальный кабель укладывают на 5 или десять сантиметров выше от уровня перекрытия и карниза, и на расстоянии 15-ти сантиметров от потолков и полов. Кабель, который укладывают горизонтально, должен быть удален от дверного и оконного поема на 10 см, а от трубы – на 40 см.

При составлении схемы электропроводки в доме учитывайте, что нельзя допустить ее соприкосновения с какими либо металлическими строительными элементами. Чтобы разводить и соединять провод требуется применение специальных коробов. Тщательно изолируйте места соединений. Категорически запрещено осуществлять соединение алюминиевый и медный провод.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подведём итоги

Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.

WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции

Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.

Watch this video on YouTube

Предыдущая Инженерия 12 эффективных способов уменьшить счета за электроэнергию
Следующая Инженерия Розетка с таймером: как использовать умное устройство дома

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
