Основные технические параметры
Технические характеристики учитываются при выборе и подключении автомата. Основные из них нанесены на корпус устройства. Там же часто имеется и обозначение на схеме прибора. Из характеристик выделяются следующие:
- Времятоковая характеристика. Указывается в виде буквы B, C или D. Реже встречаются автоматы с характеристиками L, Z и K.
- Номинальный ток. Число, указываемое после временной характеристики.
- Рабочее напряжение. Обычно составляет более 400 В.
- Предельный ток короткого замыкания. Большое число порядка 1-35 кА. Максимальный ток КЗ, который способен выдержать автомат без разрушения.
Номинальная отключающая способность
В момент короткого замыкания токи, протекающие через трехполюсный автомат, способны достигать значений в сотни и тысячи ампер. Их величина зависит от толщины (сопротивления) вводных кабелей и расстояния до трансформаторной подстанции. Автомат должен успешно переносить подобные перегрузки и сохранять работоспособность.
Номинальная отключающая способность или предельный ток КЗ показывает, какую величину тока способен выдержать аппарат защиты без расплавления контактов. По этому признаку трехполюсные автоматы принято разделять на следующие категории:
- 4,5 кА — применяются для защиты линий, питающих частные дома и объекты;
- 6 кА — защита кабелей в общественных местах;
- 10 кА — производственные электроустановки, расположенные близко к подстанциям.
Расчет мощности онлайн-калькулятором
В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.
Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.
Выбор и расчет автомата по мощности и нагрузки
Расчет тока по мощности и напряжению
Расчет мощности трехфазной сети
Какой автомат поставить на 15 кВт
Онлайн калькулятор расчета тока по мощности
Основные принципы подключения
Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.
Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.
На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.
В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны
Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.
Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.
Прежде чем начинать монтаж нужно решить следующие вопросы:
- сколько УЗО следует установить;
- где они должны находиться в схеме;
- как подключить, чтобы УЗО работало корректно.
Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.
Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.
УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.
Общие сведения об автоматах
Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.
Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).
Основные технические характеристики автоматических выключателей (АВ)
Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.
Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).
Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.
Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:
- время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
- 2 класса – 6–10 мс;
- 1 класса – более 10 мс.

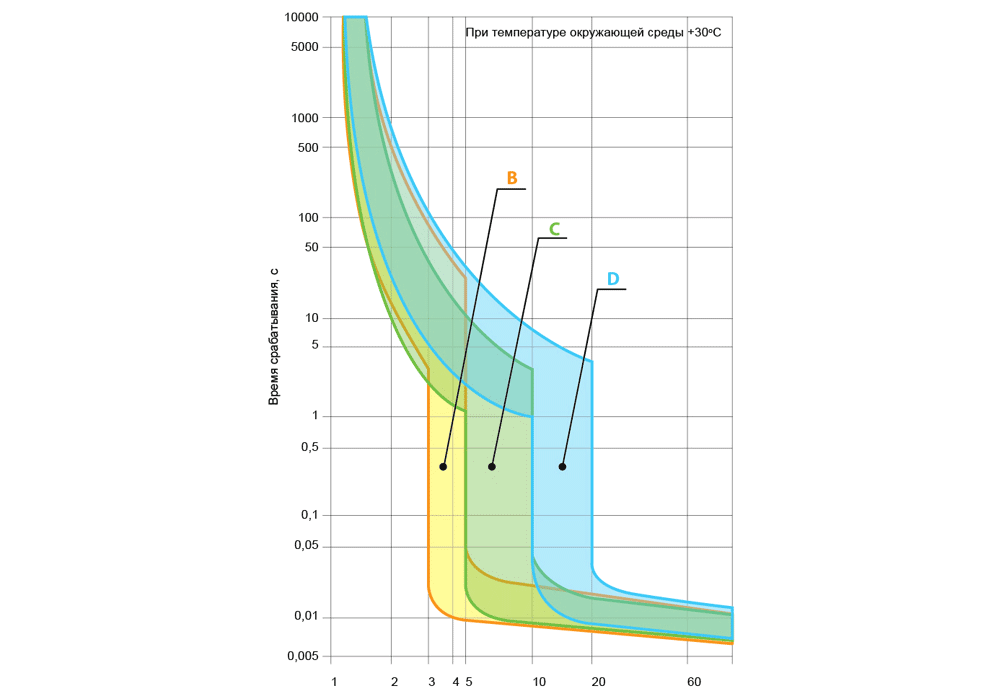

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D
| Тип защитной характеристики | Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ | Назначение |
| A | от 1,3Iн | Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы. |
| В | от 3Iн до 5Iн | Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы. |
| С | от 5Iн до 10Iн | Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы. |
| D | от 10Iн до 20Iн | Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы. |
| K | от 12 Iн | Для защиты промышленных цепей использующих индуктивную нагрузку. |
| Z | от 4 Iн | Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику. |
Дифференциальные автоматические выключатели
Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.
Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.
Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.
ДВ бывают трех типов:
- S – с выдержкой времени срабатывания по дифференциальному току.
- АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
- А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.
Расчет автомата по мощности 380
Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий. Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик.
- Как рассчитать мощность электротока
- Выбор автомата по номинальному току
- Расчет мощности онлайн-калькулятором
Маркировка автоматических выключателей
Главная задача любого автоматического выключателя — быстро определить появление чрезмерного тока и обесточить сеть раньше, чем будет повреждена проводка. На корпусах “автоматов” указывают базовый или, так называемый, номинальный ток срабатывания (In), например C16
И если с цифрами всё понятно (ток у нас измеряется в амперах), то на первую букву “C” уже мало кто обращает внимание, а она не менее важна.. Каждый автомат рассчитан на определенное превышение силы тока (ток перегрузки), при котором он срабатывает, а буквами (A, B, C, D) обозначают величину этого превышения
Токи перегрузки, как правило, не затянуты по времени и не вызывают повреждения линии
Каждый автомат рассчитан на определенное превышение силы тока (ток перегрузки), при котором он срабатывает, а буквами (A, B, C, D) обозначают величину этого превышения. Токи перегрузки, как правило, не затянуты по времени и не вызывают повреждения линии.
Автоматы типа «А», обладают самой высокой чувствительностью. Электромагнитный расцепитель подобных устройств срабатывает при превышении тока на 30% от номинала.
Автоматы типа «B» — электромагнитный расцепитель срабатывает в переделах от 3 до 5-кратного превышения тока от номинального. То есть, для автомата B16 отключение при превышение по пусковому току может произойти при значении от 48А (16х3=48). Именно эти автоматы рекомендованы для защиты освещения и розеточных линий в жилых домах.
Автоматы типа «C». Здесь уже электромагнитный расцепитель (ЭР) срабатывает в переделах от 5 до 10-кратного тока от номинального. Они отлично справляются с ролью вводных устройств для защиты общей сети, но не для отдельных веток, к которым подключены группы розеток и осветительные приборы. При изношенных и длинных электросетях чем раньше отключится автомат по мгновенной защите, тем лучше. Для автомата С16 выключение по пусковому току может произойти только, если ток будет превышать 80А (16х5=80).
Автоматы типа «D» применяют для подключения электродвигателей на производствах. Здесь ЭР срабатывает в пределах от 10 до 20-кратного значения тока от номинала. Автоматические выключатели с характеристикой “D” в быту не применяются.
Пусковые токи присутствуют в пылесосах или других бытовых приборах с мощными двигателями (как правило не более 1,5 кВт). Номинальный ток при этом не превышает 7А, а пусковой может достигать и 30А при особо тяжелых условиях, но длиться менее секунды. Как видите, применение автоматов с характеристикой типа “B” для бытовых нужд хватает, как говорится, “за глаза”.
Кроме того, для всех автоматических выключателей нормируется ещё и «условный ток нерасцепления». Он всегда равен 1,13 In и при таком токе автомат не должен отключаться в течение 1 часа (для автоматов с In
Надеюсь, сегодняшняя статья была вам полезна и тема выбора автоматических выключателей стала чуточку понятней. Если остались вопросы или желаете что-то добавить, оставляйте свои комментарии, обсудим.
Подписывайтесь на канал и узнавайте первыми о новых материалах, опубликованных на сайте.
Если считаете статью полезной,не ленитесь ставить лайки и делиться с друзьями.
Очистка кэша для отдельной страницы в Safari и почему это лучший браузер для web-разработчика.Проблема, о которой умалчивают продавцы “умных” устройств Xiaomi. Что не так с китайскими и глобальными версиями Копирует, сканирует, но не печатает. Простое решение проблемы с МФУ Canon MF 4410 в Windows 10Чего не стоит делать если телефон упал в водуШифрование файлов с помощью OpenSSLОпределение температуры процессора в Windows 10 через PowerShell.
Учитывание контекста и условий эксплуатации
При правильном сечении кабеля под автомат 32А важно учитывать контекст и условия эксплуатации, чтобы обеспечить безопасность и надежность электрической системы. Вот несколько советов, которые помогут вам принять правильное решение:
- Рассчитайте нагрузку: Перед сечением кабеля необходимо определить требуемую нагрузку. В случае с автоматом 32А это максимальная нагрузка, которую система может выдержать без перегрузки. При расчете учтите все потребители энергии, подключенные к данной линии.
- Проверьте длину кабеля: Длина кабеля также может влиять на выбор сечения. Чем длиннее кабель, тем больше сопротивление провода, что может привести к потерям напряжения. Учитывайте этот фактор при выборе сечения кабеля.
- Учтите условия эксплуатации: При выборе сечения кабеля также необходимо учесть условия эксплуатации, в которых он будет использоваться. Например, если кабель будет проходить через влажные или агрессивные среды, необходимо выбирать кабель с соответствующей оболочкой и защитой от влаги и коррозии.
- Обратитесь к профессионалам: Если у вас возникают сомнения или вопросы относительно сечения кабеля под автомат 32А, лучше всего обратиться к профессионалам. Они смогут оценить все условия эксплуатации и предоставить рекомендации, соответствующие вашим потребностям.
Учитывая контекст и условия эксплуатации, вы сможете выбрать подходящее сечение кабеля под автомат 32А, обеспечивая надежную и безопасную работу вашей электрической системы.
Правила безопасности при работе с электрическими цепями
При проведении работ с электрическими цепями необходимо соблюдать определенные правила безопасности, чтобы предотвратить возникновение аварийных ситуаций и повреждение оборудования:
- Всегда перед началом работы с электрическими цепями убедитесь в их отключении. Отключите оборудование от источника питания, установите блокировку или удалите предохранители.
- Регулярно проверяйте состояние электрооборудования. При обнаружении поврежденных или изношенных проводов, розеток или выключателей немедленно замените или исправьте их.
- Используйте специальные средства защиты, такие как изолирующие перчатки, очки, манжеты для предотвращения случайных контактов с электрическими компонентами.
- Не допускайте работы с электрическими цепями влажными руками или в условиях высокой влажности. Проверьте и обеспечьте сухость рабочей области.
- При работе с высоким напряжением дополнительно изолируйте рабочую зону. Установите ограждения, используйте знаки предупреждения.
- Не подключайте или отключайте электрическое оборудование с мокрыми руками.
- Правильно храните электроинструменты, избегая механических повреждений, и держите их в специально отведенных местах.
- Если в работе с электрическими цепями возникают проблемы или ситуации, которые вы не можете решить самостоятельно, обратитесь к квалифицированному электрику или специалисту по электробезопасности.
Соблюдение правил безопасности при работе с электрическими цепями является основой предотвращения аварийных ситуаций и обеспечения безопасности для себя и окружающих.
УЗО и дифавтомат: выбор
Выбирая то или иное устройство защиты, в первую очередь следует учитывать наличие однофазной или трехфазной электросети, величину ее напряжения и место размещения УЗО или дифавтомата. Отталкиваясь от этих условий, согласно маркировке на внешней части прибора и в паспорте необходимо уже подбирать требуемые значения соответствующих технических характеристик.
В однофазной электросети с напряжением 220 В используются, как правило, двух полюсные устройства, а в трехфазной сети 380 В 4-полюсные. Для размещения их в силовом щите потребуется как минимум 2 и 4 модуля соответственно. Если принято решение о выборе УЗО, то дополнительно нужно еще одно место для размещения вместе с ним автоматического выключателя.
УЗО и дифавтоматы производятся двух типов: электромеханические и электронные. Если габаритные размеры не существенны, то предпочтение следует отдать выбору электромеханическим защитным устройствам. Электронные приборы обычно используются при установке на обособленную единицу электрооборудования, к примеру, в электроудлинитель либо в розетку.
Однозначного ответа на вопрос что лучше дифавтомат или УЗО нет. С одной стороны, дифавтомат позволяет сберегать место в электрическом щитке. Его эффективность проявляется в простой электросети, рассчитанной на одного потребителя с небольшим числом электроприборов. Тогда нетрудно найти участок цепи, где, например, возникла перегрузка или превысил номинальную величину ток утечки. Он также оправдывает себя при монтаже электросети «с нуля».
При выборе защитных устройств важное значение приобретают такие технические характеристики как напряжение сети, номинальный ток и ток утечки. Так, например, для бытовой сети общеупотребительны приборы с номинальным током утечки 30 мА, а для влажных помещений (ванная, баня, кухня) его величина не должна превышать 10 мА
На остальные параметры также следует обратить внимание, но они не столь существенны
Дополнительно дифавтоматы различают по типу электромагнитного расцепителя. По значению пускового тока они обладают разной чувствительностью:
B — приборы срабатывают, когда превышение нормы по току составляет 3-5 раз. Они предпочтительны на даче, когда нагрузка на электросеть минимальная.
С — промежуток максимальной перегрузки колеблется в диапазоне от 5-10 раз. Установка приборов распространена в жилых домах и квартирах.
D — отключение электросети наблюдается, когда номинальный ток превышает свою величину в 10-20 раз. Устройства устанавливаются, как правило, на объектах с большими энергозатратами (предпрятия, фабрики, офисные помещения).
Эти характеристики учитываются при выборе вкупе с классом ограничения силы тока. Резкие перепады напряжения или максимальная нагрузка сети могут вызвать нештатную ситуацию, поэтому различаю три класса токоограничения дифавтомата. Как самые быстродействующие популярностью пользуются дифавтоматы 3 класса. Однако у них высокая стоимость.
Обсуждение принципов функционирования УЗО и дифавтомата позволяет в некой степени понять, чем отличается УЗО от дифавтомата простыми словами. Для понимания впору иметь элементарные познания в сфере электротехники.
Где применяется автомат c50
Само собой, в быту автомат C50 чаще всего применяется как вводной, до счетчика. Естественно, если выделенная мощность составляет 11кВт для однофазной сети или 19кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.
Однополюсные и двухполюсные автоматы c50 могут быть применены как автоматы на отдельный электроприбор мощностью около 11килоВатт. Безусловно, только если вводной автомат выше по номинальному току.
Трехполюсные и четырехполюсные автоматы c50 также могут применяться для отдельного электроприемника мощностью 19КилоВатт.
Строго говоря, автомат c50 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.
По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок. С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.
Выбор УЗО по главным параметрам
Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.
Критерий #1. Нюансы подбора аппарата
При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.
Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные
Величина In находится в диапазоне 6-125 А
Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности
При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.
Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.
Критерий #2. Существующие типы УЗО
Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.
Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.
У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними
В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.
Тонкости выбора УЗО описаны в этом материале.
Как определить правильное сечение кабеля для 32А автомата
При установке автоматического выключателя на 32А в электрической сети необходимо учесть правильное сечение кабеля, чтобы обеспечить безопасность и эффективность работы.
Правильное сечение кабеля определяется с учетом нескольких факторов:
- Максимальный ток нагрузки. В данном случае максимальный ток нагрузки составляет 32А. Он указывает, сколько тока может протекать через кабель без его повреждения.
- Материал проводника. Для правильного определения сечения кабеля необходимо знать материал проводника, так как различные материалы имеют разное сопротивление.
- Длина кабеля. Чем длиннее кабель, тем больше сопротивление у него, что может привести к перегреву и потерям энергии. Поэтому при определении сечения кабеля учитывается именно его длина.
- Расчетное напряжение. Необходимо знать расчетное напряжение в электрической сети, чтобы правильно подобрать сечение кабеля.
Для определения правильного сечения кабеля для 32А автомата можно воспользоваться таблицей сечений кабеля, в которой указаны рекомендуемые значения в зависимости от факторов, описанных выше.
| Материал проводника | Максимальный ток нагрузки (А) | Длина кабеля (м) | Расчетное напряжение (В) | Сечение кабеля (мм²) |
|---|---|---|---|---|
| Медь | 32 | 10 | 220 | 4 |
| Медь | 32 | 20 | 220 | 6 |
| Медь | 32 | 30 | 220 | 10 |
| Алюминий | 32 | 10 | 220 | 6 |
| Алюминий | 32 | 20 | 220 | 10 |
| Алюминий | 32 | 30 | 220 | 16 |
Таким образом, при установке 32А автомата исходя из указанных факторов и таблицы сечений кабеля, необходимо выбрать кабель с сечением не менее 4 мм² для медного проводника и не менее 6 мм² для алюминиевого проводника.
Важно помнить, что определение правильного сечения кабеля для 32А автомата является ответственной задачей и лучше всего доверить его профессионалам в области электрики. Неправильное сечение кабеля может привести к перегреву, пожару и другим опасным последствиям
Номинальное напряжение и мощность нагрузки
Благодаря модульному исполнению автомат на 32 ампера может собираться в блоки различных конфигураций. В однофазной схеме может быть одно- или двухполюсным. В трехфазной на 380 Вольт – трехполюсным и четырехполюсными. Двухполюсные могут применяться и в двухфазной схеме, но такие сети нечасто используются. Защита обычно устанавливается на фазные провода. При установке на фазные с нулем (2-х и 4-х полюсные) переключатели механически соединяются для одновременного отключения.
Автомат 32 А рассчитан на напряжение переменного тока ∼230/400 V. Аппарат способен длительно работать при заданном уровне. При использовании одного полюса номинальное напряжение 230 Вольт. При использовании в двух- или трехфазной схеме, когда модули объединяются в многополюсные аппараты — 400 Вольт.
Мощность нагрузки рассчитывается по формуле P=U×I, где P — мощность, U — напряжение сети, I — номинальный ток. Для однофазной сети 230 Вольт × 32 Ампера, получаем 7360 Ватт.
Трехполюсный автомат 32 А рассчитывается для трехфазной сети: 400 Вольт × 32 Ампера = 12800 Ватт. Так как значения напряжения усредненные, выбирать нагрузку нужно на 10% меньше расчетов: 7 кВт для одной фазы, 12 кВт для трех.
Компания производитель. Купить автоматический выключатель. Цена автомата c63
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.
Особенности комплектации
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.
Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C63 – цена
Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.
По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…

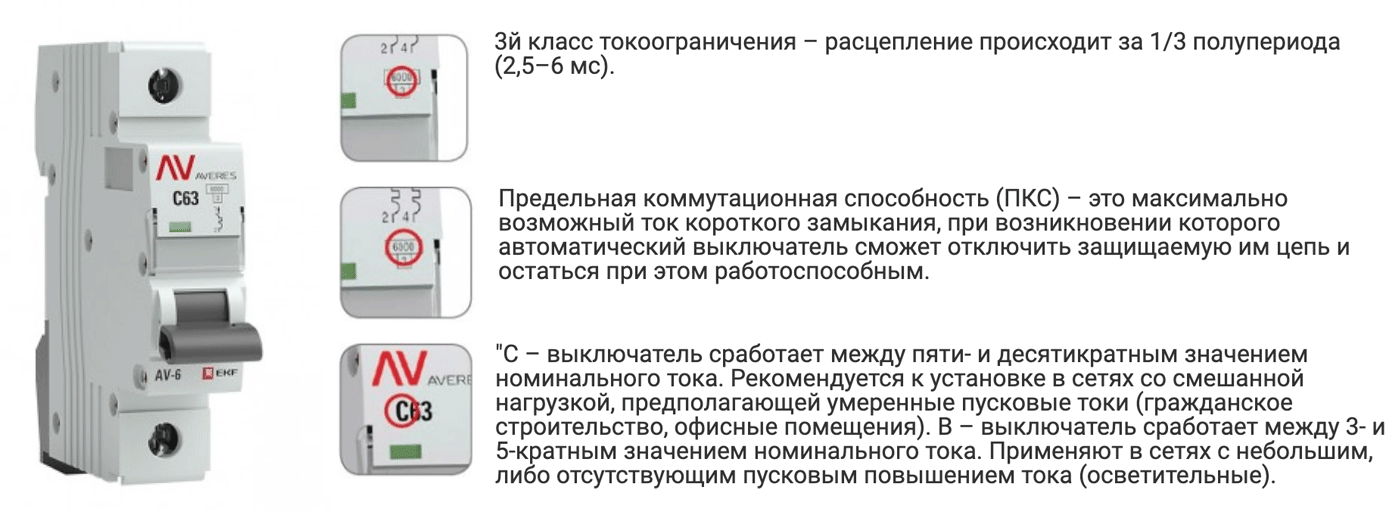

Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.
Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…
Ваш Удобный дом
Выбор сечения кабеля в зависимости от мощности
При выборе сечения кабеля для подключения автомата 32А важно учитывать мощность электроприборов, которые будут подключаться к данной линии. Ведь от правильного выбора сечения кабеля зависит безопасность работы системы и избежание перегрузок
В таблице ниже приведены рекомендуемые сечения кабеля в зависимости от мощности:
| Мощность, Вт | Сечение кабеля, мм² |
|---|---|
| до 2000 | 1 |
| 2000-3000 | 1.5 |
| 3000-5000 | 2.5 |
| 5000-7000 | 4 |
| 7000-10000 | 6 |
| 10000-15000 | 10 |
| 15000-20000 | 16 |
| более 20000 | 25 |
Важно заметить, что эти рекомендации являются общими и могут зависеть от конкретных условий эксплуатации. В случае сомнений или сложных условий, рекомендуется проконсультироваться с электриком или специалистом по электротехнике
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Выводы и полезное видео по теме
Нюансы установки всех элементов на квартирном щитке:
Подробности монтажа УЗО:
УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.
Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.
Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями
Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей
