Можно ли выполнить подключение УЗО без заземления?
Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.
По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.
Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.
Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.
Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.
Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.
Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.
Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.
При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.
Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.
Схема подключения УЗО
Рассмотрим способы установки УЗО в различных сетях.
Однофазная сеть
В таких сетях чаще всего устанавливают однополюсные УЗО.
В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей
В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:
- в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
- если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.

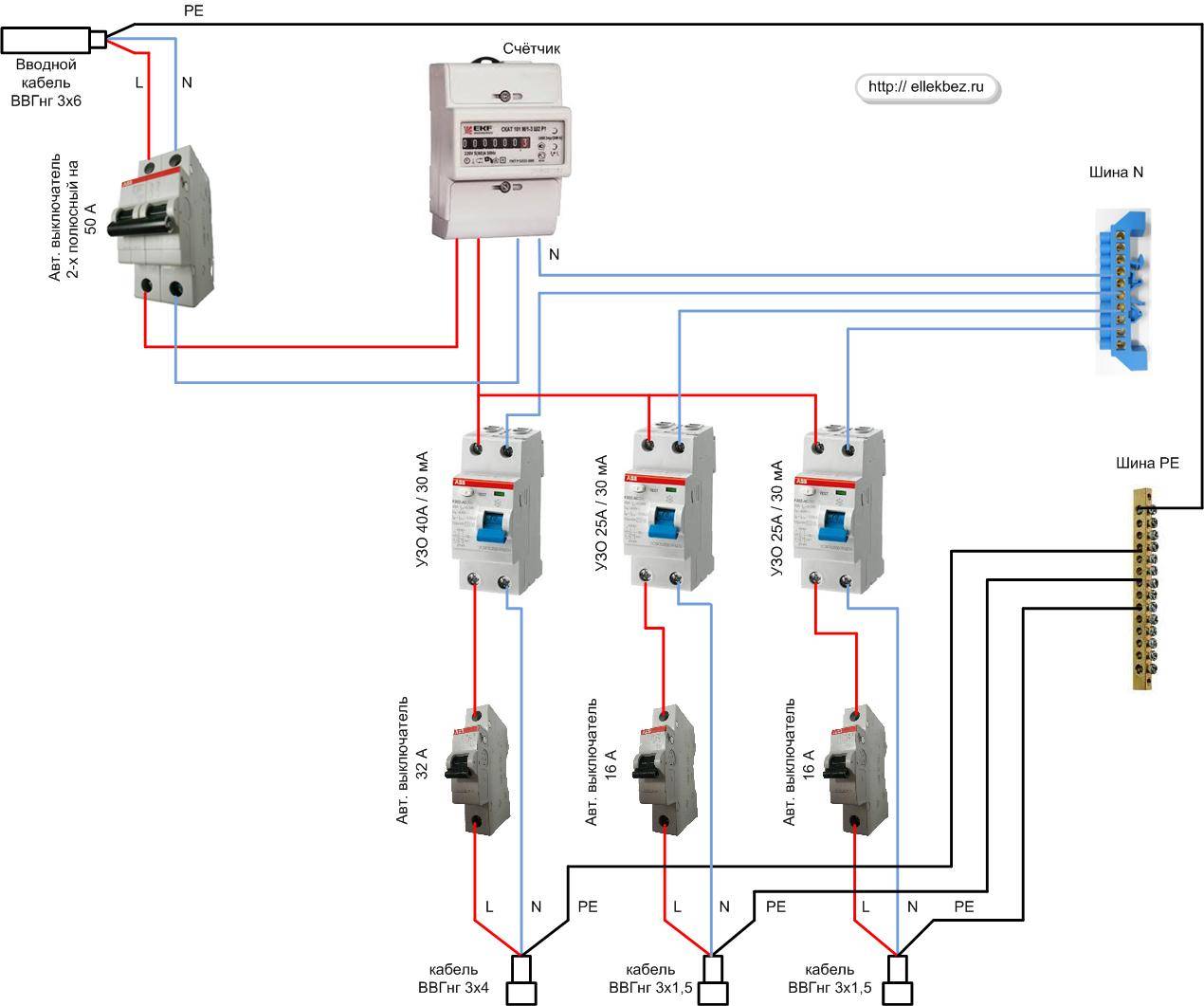

На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.
Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.
Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.
Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.
В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).
Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.
Проводники заземления выводятся на шину РЕ (поз. 19).
Видео: как правильно подключить УЗО
Трёхфазная сеть

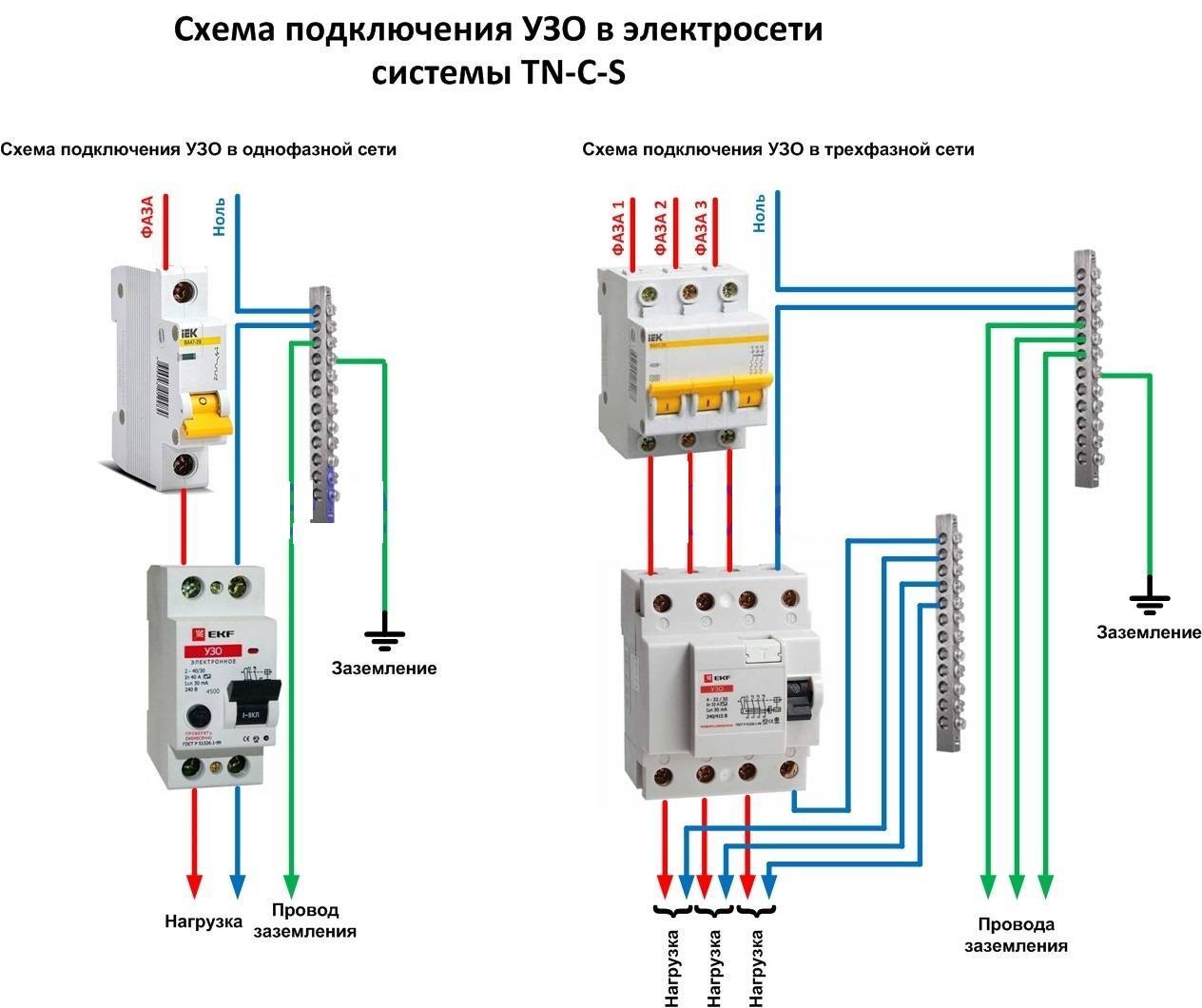

В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.
Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.
Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство
УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.
Типы УЗО
В схемах имеются различные токи, поэтому УЗО тоже разные. Есть УЗО типа АС. Это аппараты, предназначенные для жилых зданий. Рассчитаны на то, чтобы оберегать систему от утечек переменного синусоидального тока.
Тип АС
Устройства типа А созданы для распознания утечек с переменным синусоидальным и пульсирующим постоянным током. Применяются для большого количества бытового оборудования: стиральных машин, индукционных плит и варочных поверхностей, компьютеров, телевизоров, двд-проигрывателей, новых моделей электрического инструмента, светильников с регулировкой яркости.
Тип А
Устройства типа В способны реагировать на токовые синусоидальные, выпрямленные, пульсирующие и постоянные утечки. Подобные аппараты используются в промышленном производстве. Их редко устанавливают в квартире либо частном доме из-за нецелесообразности.
Тип В
По выдержке по времени бывают устройства типа S и G. Первые срабатывают в периоде от 0,15 до 0,5 секунд. Вторые срабатывают через 0,08 секунд. По принципу срабатывания бывают УЗО электромеханическими и электронными. Электромеханические работают благодаря электромагнитному реле, размыкающему контакты. Их недостатки заключаются в высокой стоимости и больших габаритах.
Вам это будет интересно Правильный подбор УЗО
Электронные модели дополняются с помощью аварийного электромагнитного реле, которое обесточивает цепь, если отсутствует питание на усилительной схеме
Но специалисты рекомендуют использовать подобные аппараты осторожно
По числу полюсов бывают двухполюсные и четырехполюсные модели. По типу установки — модульные и переносные.
Виды электрических сетей
Для того, чтобы научиться подключать устройство защиты правильно, необходимо ознакомиться с видами бытовых электрических сетей. В настоящее время существуют три варианта систем электроснабжения жилья:
- TN-C;
- TN-S;
- TN-C-S.
Всем известно, что в жилых помещениях бывает двужильная или трехжильная проводка. Первый вариант носит название TN-C по виду заземления. В этом случае провод нуля N и защитный PE объединены в общий PEN.

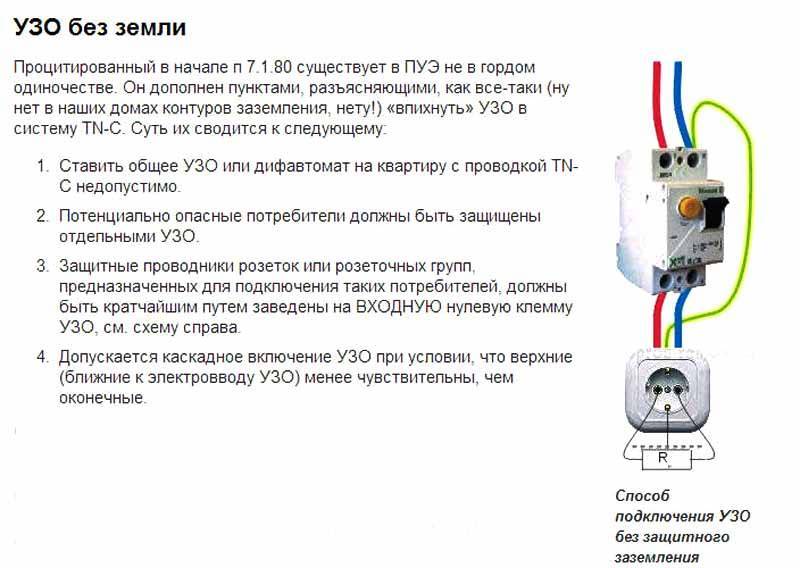

Система такого вида позволяет экономить кабель, но не обеспечивает достаточный уровень защиты. В случае двухпроводной схемы отсутствует заземления розеток. Для защиты от удара током при попадании напряжения на металлические части потребителей, зачастую его зануляют, надеясь на срабатывание автомата в результате возникающего в этом случае короткого замыкания.
В новых домах и квартирах систему TN-C не применяют.
Система с применением трехжильного кабеля проводки в доме TN-S наиболее безопасна и предполагает раздельные проводники нуля и защиты по всей схеме энергоснабжения: от подстанции до потребителя в доме. В этом случае потребуется пятижильная линия в трехфазной сети электроснабжения жилья и трехжильная в однофазной, что приводит к дополнительным расходам.
Система TN-C-S предполагает объединение проводников N и PE в общий PEN, а затем их разделение при вводе в здание. В точке разделения создают повторное заземление. Такой вид электрической сети экономен и применяется наиболее часто. Заметим, что систему TN-C легко преобразовать в TN-C-S. В данном виде сети при обрыве проводника PEN может возникнуть высокое напряжение на вводе в здание, чему можно противостоять установкой реле напряжения. Читайте о выборе и монтаже реле напряжения в статье «Устройство защиты от перепадов, скачков напряжения и перенапряжения сети 220в в частном доме или квартире.»
Заключение
Схема подключения УЗО без заземления является распространенным способом защиты. Заземление также выполняет функцию защиты и его необходимо подключать правильно
Важно обратить внимание на дополнительную защиту ванной комнаты и других помещений с повышенной влажностью. УЗО дорого стоит, но электробезопасность здесь важнее. В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с селективным срабатыванием УЗО меньшего номинала
В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с селективным срабатыванием УЗО меньшего номинала.
Важно понимать, что УЗО – это единственный тип аппарата, предназначенный для защиты человека от электротока. Здравствуйте, уважаемые гости и постоянные читатели сайта !
Здравствуйте, уважаемые гости и постоянные читатели сайта !
Продолжаю серию публикаций по УЗО, входящую в курс .
В этой статье мы рассмотрим основные схемы подключения УЗО
и в завершении, как уже стало традицией, подробное поясняющее видео.
Конструкцию, принцип работы, основные характеристики, методику расчета я уже подробно рассматривал, далее я буду излагать материал, не вдаваясь в тонкости и нюансы, предполагая, что вы с ними уже ознакомились. Если вопросы все же возникнут, рекомендую изучить соответствующие материалы, ссылки на которые вы найдете внизу этой статьи. Каждая статья дополнена подробным поясняющим видео.
Такую схему можно применять в небольших квартирах, когда электропроводка новая и не сильно разветвлена. В противном случае вероятны повышенные токи утечки и возможны ложные срабатывания УЗО.
УЗО устанавливается после счетчика электрической энергии. После УЗО нулевой провод подключается к нулевой шине, а фазный провод — к групповым автоматам.
Преимущество такой схемы:
Это экономия средств (используется только одно УЗО, а оно стоит намного дороже автоматического выключателя);
— удобство подключения, поскольку все нули после УЗО сводятся на нулевую шину, а фаза между подключается с помощью так называемой «гребенки»;
— можно уместиться в электрический щит компактных размеров.
Недостатки:
При срабатывании УЗО трудно установить причину, поскольку оно общее на все группы;
— из-за большого количества групп под одним УЗО возможны ложные срабатывания;
— в случае отключения УЗО, обесточивается сразу вся квартира.
Вторая схема
более универсальная и чаще всего применяется.
Стиральная машина является «влажной» группой, подключена отдельной линией с установкой УЗО на ток утечки 10 мА и последовательно с ним установлен автоматический выключатель, который защищает линию от токов перегрузки и короткого замыкания.
Это снижает вероятность ложных срабатываний и улучшает наглядность и удобство эксплуатации, поскольку в случае срабатывания УЗО, упрощается поиск причины. В то же время группы под другими УЗО остаются работоспособными.
Третья схема подключения УЗО.
В современных многоквартирных домах осуществляется следующим образом. В коридоре на лестничной площадке установлен этажный распределительный щит. В нем устанавливаются отдельно на каждую квартиру вводные автоматы и счетчик электроэнергии. Далее вводной кабель заходит в квартиру, где устанавливается квартирный электрический щит, в котором уже осуществляется коммутация по группам с установкой соответствующих и устройств.
В этажных распределительных щитах могут устанавливаться «противопожарные» УЗО, их назначение я уже подробно рассматривал. Они от обычных УЗО отличаются большей уставкой по току утечки – 100 мА или 300 мА.
Для того, чтобы выполнялась , желательно эти УЗО устанавливать селективные с буквой S на передней панели. Если установить обычное не селективное, то при срабатывании одного из групповых УЗО почти наверняка будет срабатывать и «противопожарное».
Мы рассмотрели три основных схемы подключения УЗО. Они являются типовыми. В каждом конкретном случае схема будет своя, но основанная на топологии рассмотренных выше схем.
На практике довольно часто применяются комбинированные схемы с использованием УЗО и дифавтоматов, но это уже тема другой обширной статьи. Хотите не пропустить ее выхода? Форма подписки на новостную рассылку внизу.
Смотрите подробное видео:
