Схема подключения и технические характеристики автомата на 25 ампер

Применение и устройство выключателей

Автоматы серии ВА используются не только в жилищном строительстве, но и на заводах, электростанциях, шахтах и других промышленных объектах. Основные элементы и блоки защитного устройства:

• корпус с маркировкой и указателем направлений включения;
• рукоятка управления;
• контакты из сплава, включающего серебро;
• зажимы с насечкой для закрепления внешних проводов;
• катушка электромагнитного расцепителя и его биметаллическая пластина;
• камера для гашения электрической дуги;
• основа монтажная с замком под рейку.

Принцип действия: от перегрузки в сети деталь из двойного металла изгибается и воздействует на рычаг свободного расцепления — защита срабатывает. Когда случается короткое замыкание, многократно возрастающий ток в катушке сдвигает сердечник, и цепь размыкается. В обоих случаях на контактах возникает электрическая дуга — именно для неё и предусмотрена в конструкции автомата дугогасительная камера.

Очевидно, что при одновременном включении стиральной машины, обогревателя и утюга произойдёт перегрузка и сработает защита, отключая всю квартирную цепь с приборами от питающей электросети. Для рассредоточения мощности проводку в помещениях делят на две или три группы с подключением каждой из них к своему автомату с определённым номиналом тока.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Какие автоматические выключатели выбрать, чтобы они были качественные

Лучшими автоматическими выключателями на сегодняшний день, считаются:

• ABB;
• Legrand;
• Schneider Electric;
• Moeller;
• EKF.

Часто выбор падает именно на продукцию зарубежных компаний в плане выбора автоматических выключателей, и это не просто так. Зарубежные автоматы для защиты электрики, более качественные и долговечные, а продукция производителей из США и Европы пользуется огромной популярностью.

Поэтому при выборе, чтобы действительно получить хорошую защиту, нужно учитывать не только, сколько киловатт выдержит автомат на 16, 25, 32 и 40 Ампер, но также и качество. Поддельные автоматы или низкого качества будут выключаться при перегрузке. Также во многих дешевых моделей автоматических выключателей нет теплового расцепителя, который реагирует на перегрев проводников.

Напряжение

230/400V – надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква “N” (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает – для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи “+” (плюс) и “-” (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Что приведет к неминуемому разрушению корпуса.

Уставка – показатель моментального срабатывания

Значение величины силы тока, при котором срабатывает защита, называется Уставка.

Данная цифра на корпусе — характеристика работы электромагнитного расцепителя. Она обозначает предельную величину аномальной силы тока, которая при многократных отключениях не повлияет на работоспособность прибора. Нормируется она в единицах тока, а указывается цифрами или латинскими литерами. С цифрами все предельно просто: это номинал. А вот скрытый смысл буквенных обозначений стоит выяснить.

Буквы проставляются на автоматах, выполненных по DIN-стандартам. Обозначают они кратность максимального тока, возникающего при включении оборудования. Тока, который в разы превышает рабочие характеристики цепи, но не становится причиной отключения и не приводит в непригодность прибор. Проще, во сколько раз ток включения оборудования может превысить номинал аппарата и кабеля без угрожающих последствий.

Компании производители и марки

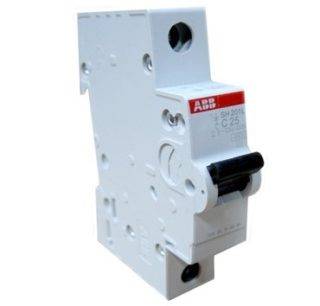

Автомат однополюсной ABB 1P C25

Прежде чем выбрать и купить автоматический выключатель C25, следует ознакомиться с представляющими их фирмами и ценой. Известные производители приборов:

• Шведско-швейцарская компания ABB, по праву считающаяся лидером на рынке электротехнической продукции данного класса.
• Автоматические выключатели от Legrand (Франция) не уступают по качеству предыдущей марке, стоимости примерно сравнимы по величине.
• Изделия еще одной французской фирмы (Schneider Electric) хорошо знакомы отечественному потребителю, прекрасно отзывающемуся об этом товаре.

Цена автомата С25 на отечественном рынке колеблется от 100 р. до 100 тыс.р. в зависимости от количества полюсов, фирмы и марки.

Таблица выбора сечения кабеля:

	Проложенные открыто	Проложенные в трубе
Сеч.	Медь	Алюминий	Медь	Алюминий
каб.,	Ток	W, кВт	Ток	W, кВт	Ток	W, кВт	Ток	W, кВт
мм2	А	220в	380в	А	220в	380в	А	220в	380в	А	220в	380в
0,5	11	2,4
0,75	15	3,3
1,0	17	3,7	6,4				14	3,0	5,3
1,5	23	5,0	8,7				15	3,3	5,7
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

Табличные сведения следует несколько корректировать согласно отечественным реалиям. Преобладающее количество бытовых розеток рассчитано на подключение провода с жилою 2,5 мм², что предполагает согласно таблице возможность установки автомата с номиналом 25А (выделено в таблице красным цветом). Реальный номинал самой розетки всего лишь 16А, значит купить нужно автоматический выключатель с номиналом, равным номиналу розетки. Аналогичную корректировку следует провести, если есть сомнения в качестве имеющейся проводки. Если есть подозрения в том, что сечение кабеля могло не соответствовать указанному производителем размеру, лучше перестраховаться и взять автомат, номинал которого на позицию меньше табличного показателя. Например: по таблице для защиты кабеля подходит автомат на 18А, а возьмем мы на 16А, потому что провод покупали у Васи на рынке.

Как автомат на 25 ампер реагирует на перегрузку?

Автомат на 25 ампер как и любой другой автоматический выключатель предназначен для защиты электроустановок от перегрузок и коротких замыканий. Реакция автомата на перегрузку зависит от его типа и конструкции.

Когда ток через автомат на 25 ампер превышает указанное значение, происходит его отключение от сети. Это происходит быстро и автоматически, чтобы предотвратить повреждение электрооборудования и предотвратить возможность пожара.

Если перегрузка является временной, то после устранения причины автомат может быть снова включен вручную. Однако, если перегрузка продолжается слишком долго или является слишком сильной, автомат не сможет снова включиться и останется в положении «выключено».

Современные автоматы на 25 ампер обычно имеют светодиодный индикатор, позволяющий быстро определить, сработал ли автомат или нет. Если светодиод горит, то автомат сработал и требуется его переключение вручную.

Некоторые автоматы на 25 ампер могут иметь возможность автоматического включения после исчезновения перегрузки. Для этого необходимо подождать некоторое время, чтобы автомат снова смог подать ток и проверить, не возникло ли новой перегрузки.

Важно помнить, что автомат на 25 ампер не является бесконечно надежным средством защиты. В случае сильной перегрузки или короткого замыкания может потребоваться вмешательство специалистов для устранения проблемы и замены автомата

Особенности конструкции и назначения

Наименование «автоматический» не означает, что данное устройство управляет работой электросети. Автоматы отключают подачу тока в одностороннем порядке, размыкая цепь. Последующее включение производится вручную после устранения неисправности.

Корпус классического варианта автомата, выполненный из токоизолирующего негорючего материала, укомплектован следующими элементами:

• индикатором состояния силовых контактов;
• механизмом свободного расцепления;
• тепловым расцепителем;
• юстировочным винтом;
• контактным зажимом;
• силовыми контактами;
• электромагнитным расцепителем;
• дугогасительной камерой;
• защёлкой для установки на ДИН-рейку.

Процесс расцепления производится следующими способами:

• вручную, воздействием на рычаг;
• от воздействия электротоков короткого замыкания;
• избыточной нагрузкой – при превышении номинальных характеристик.

Посредством дугогасительной камеры производится охлаждение и разбивка электрической дуги.

Особенности защиты электрических двигателей в производственных условиях

Нередко при включении устройств, мощность которых превышает 100 кВт, напряжение в общей сети падает ниже минимального. При этом отключения рабочих силовых агрегатов не происходит, но количество их оборотов снижается. Когда напряжение восстанавливается до нормального уровня, мотор начинает заново набирать обороты. При этом его работа происходит в режиме перегрузки. Это называется самозапуском.

Самозапуск иногда становится причиной ложного срабатывания АВ. Это может произойти, когда до временного падения напряжения установка в течение длительного времени работала в обычном режиме, и биметаллическая пластина успела прогреться. В этом случае тепловой расцепитель иногда срабатывает раньше, чем напряжение нормализуется. Пример падения напряжения в электросети автомобиля на следующем видео:

Чтобы предотвратить отключение мощных заводских электромоторов при самозапуске, используется релейная защита, при которой в общую сеть включаются токовые трансформаторы. К их вторичным обмоткам подключаются защитные реле. Эти системы подбираются методом сложных расчетов. Приводить здесь мы их не будем, поскольку на производстве эту задачу выполняют штатные энергетики.

Компании производители и марки

Автомат однополюсной ABB 1P C25

Прежде чем выбрать и купить автоматический выключатель C25, следует ознакомиться с представляющими их фирмами и ценой. Известные производители приборов:

• Шведско-швейцарская компания ABB, по праву считающаяся лидером на рынке электротехнической продукции данного класса.
• Автоматические выключатели от Legrand (Франция) не уступают по качеству предыдущей марке, стоимости примерно сравнимы по величине.
• Изделия еще одной французской фирмы (Schneider Electric) хорошо знакомы отечественному потребителю, прекрасно отзывающемуся об этом товаре.

Цена автомата С25 на отечественном рынке колеблется от 100 р. до 100 тыс.р. в зависимости от количества полюсов, фирмы и марки.

Важность время-токовой характеристики

Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.

Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.

Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.

Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.

Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.

Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.

Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.

Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.

Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.

Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.

В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:

1. B – превышение в 3 — 5 раз от номинального тока , самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
2. C – превышение в 5 — 10 раз от номинального тока , самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
3. D – превышение в 10 — 20 раз от номинального тока , используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.

Назначение и описание автоматики

Определить, что защитное устройство является автоматом ВА 47−29, можно по внешним признакам: серый цвет корпуса характерной формы с жёлтым переключателем. По мощности и номинальной токовой нагрузке различают 19 вариантов моделей — от 0,5 до 63 А. Назначение прибора:

• предохранение электрических сетей от перегрузок;
• защита от токов короткого замыкания;
• производство оперативного управления отдельными участками цепей питания.

Исполнятся автоматические выключатели ВА47−29 в трёх защитных характеристиках по короткому замыканию.

Символ В — автоматы предназначены для протяжённых осветительных коммуникаций и активных нагрузок вроде водонагревателей и чайников. Работают с системами заземления TN и IT.

Вид С разработан с целью защиты цепей с низким импульсным током, индуктивной и активной мощностью: вентиляторы, компрессоры, приводы бытовой техники. В 90% случаев устанавливается в квартиры.

D — прибор используется при нагрузках с высоким пусковым моментом. Это насосы и подъёмные механизмы, лампы-разрядники и низковольтные трансформаторы.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

С какой характеристикой расцепителя дифавтомат выбрать: «А», «АС», «В» или «С»

Данная характеристика дифавтоматов, как и у обычных автоматических выключателей, указывает на время срабатывания защиты. Простыми словами говоря, сколько способен по времени и току сопротивляться дифавтомат нагрузке, прежде чем выключиться.

Схема подключения дифавтомата на вводе в однофазной сети 220 Вольт

Например, при запуске мощного мотора, чувствительный дифавтомат с «В» характеристикой расцепителя может сработать из-за того, что ток нагрузки подскачет в 3-5 раз больше номинального.

Дифавтомат «С» является более универсальным вариантом, подходящим для частных домов. Он сработает в том случае, если нагрузка на него превысит примерно в 10 раз номинальную. Поэтому дифавтомат типа «В» не рекомендуется применять на линиях с мощными потребителями, здесь лучше ставить дифавтомат типа «С».

Ну и пару слов про типы расцепителей в дифавтоматах. Их существует всего два вида: электронный и электромеханический. Как уже было сказано выше, электронные дифавтоматы имеют меньшую стоимость, но и срабатывают они только при наличии напряжения на фазе.

Схема подключения дифавтоматов в однофазной сети 220 Вольт

При этом ситуации в бытовых условиях, когда нужна защита от дифавтомата без напряжения в сети, практически сведены к нулю, поэтому можно смело выбирать данный вариант защиты с электронной схемой управления.

Общие характеристики и маркировка

Автоматический выключатель однополюсный 25 ампер

Новости СМИ2

Основные показатели

Функциональность любого защитного устройства определяют:

• номинальный ток;
• коммутационная или отключающая способность;
• класс ограничения по току;
• времятоковые характеристики электромагнитного и теплового расцепителей.

В совокупности эти показатели в полной мере характеризуют его, а часть из них используется в заводской маркировке.

Дополнительные параметры

К дополнительным параметрам приборов относятся:

• допустимая мощность в нагрузке, которую способен выдерживать автомат;
• вид коммутируемого напряжения (220 или 380 Вольт);
• количество полюсов.

В отличие от основных показателей, касающихся непосредственно выключателя, эти параметры характеризуют устройство по его работе в обслуживаемой цепи. По ним удается отличать автомат трехфазный 25 Ампер, например, от его однофазного аналога.

В соответствии с количеством полюсов устройства бывают:

• однополюсными;
• двухполюсными;
• трехполюсными и четырехполюсными.

Каждое из них имеет соответствующее количество подводящих и отводящих контактов и используется для конкретных целей. Однополюсные автоматы устанавливаются в фазные цепи питания 220 Вольт (земляная жила не задействована, т. к. прокладывается в обход коммутатора). Двухполюсные автоматы 25 Ампер нужны для одновременной коммутации фазного и земляного провода и используются для организации ввода в квартиру.

Более функциональные 3-х полюсные изделия применяются в трехфазных цепях (без нулевой жилы). 4-х полюсное устройство выбирается, когда необходимо коммутировать три фазы и нуль.

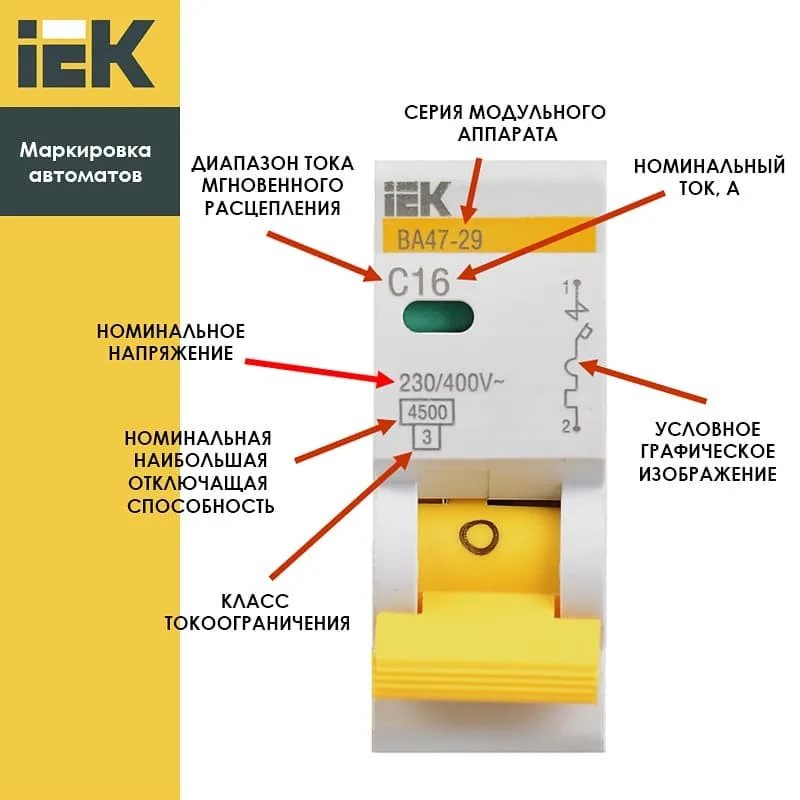

Маркировка

Маркировка автоматического выключателя

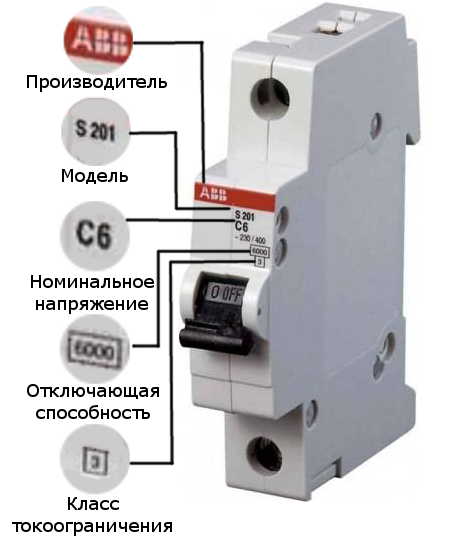

Маркировка, наносимая на автомат С25, информирует о следующих параметрах устройства:

• Символ «C» означает токовую характеристику, указывающую на временную задержку срабатывания расцепляющей цепочки.
• Цифры 25 – номинальный ток, при котором автомат работает долгое время без перегрузок (в нормальном режиме).

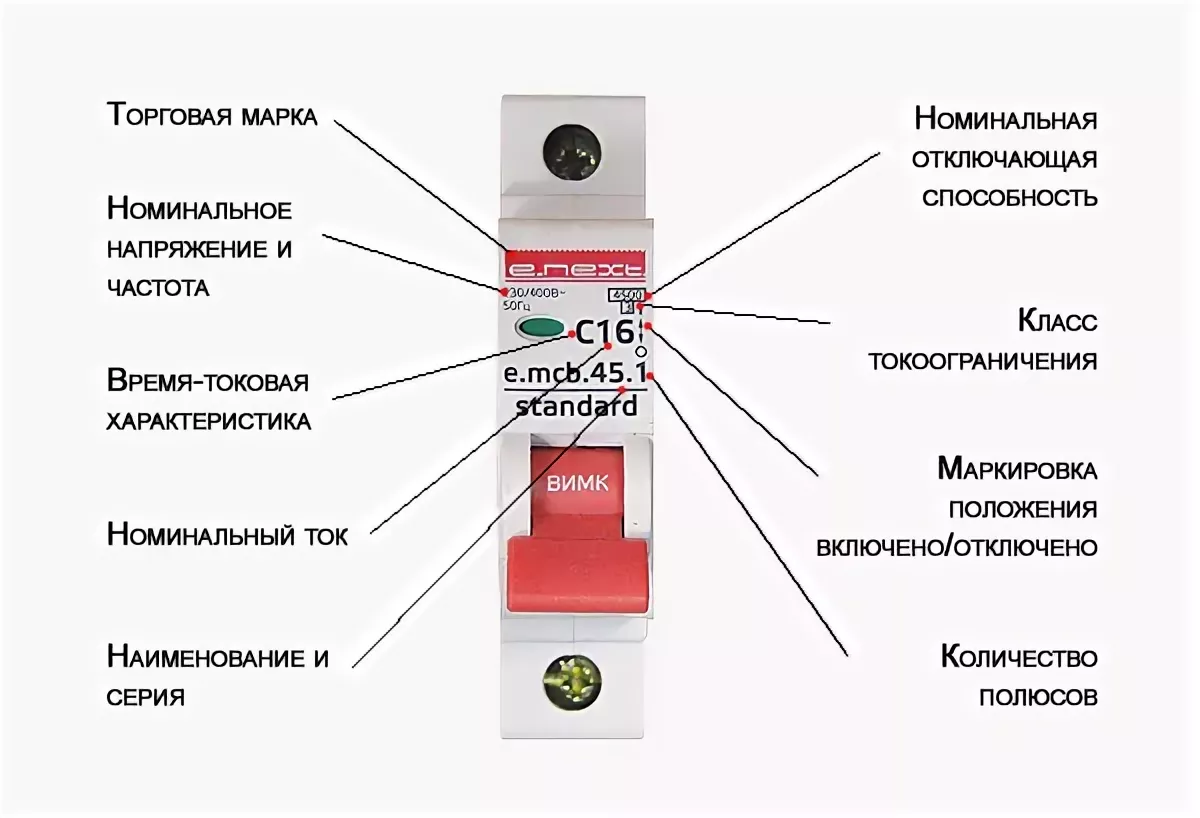

Ниже маркировки на лицевой панели прибора наносятся символы в рамках, означающие класс ограничения по току и номинальную отключающую способность.
