Когда в квартире разведена проводка, пришло время установки электрических автоматов и распределительного щитка. Концы всех проводов, которые установлены на стенах, должны быть подписаны, промаркерованые и зачищены для подключения к автоматам.
Электрические автоматы предназначены для включения/выключения общего питания помещения, включая розетки и выключатели для освещения.
Если в доме есть мощное оборудование, требующее большего питания, его следует выводить на отдельные автоматы. Есть, также защитные автоматы, которые называются УЗО, предназначены для защиты человека от поражения током.
Процесс установки и подключения проводки к автомату требует внимательности и знаний инструкций и схем подключения. Каждый автоматический выключатель должен соответствовать своему назначению в распределительном щитке.

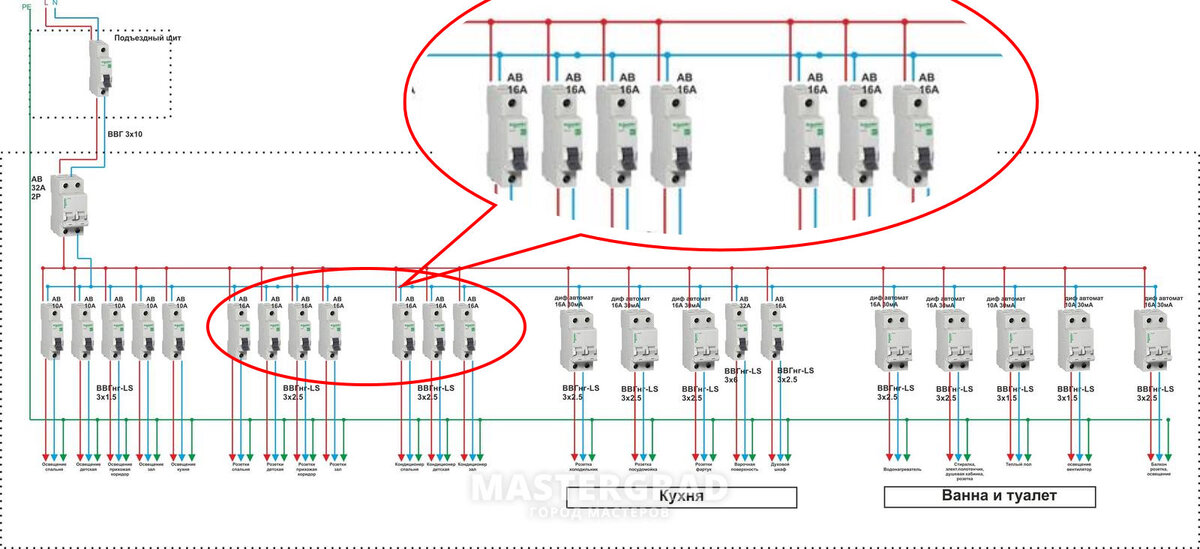

Для этого следует поделить провода на узлы (прихожая, спальня, коридор, кухня, санузел, котел).

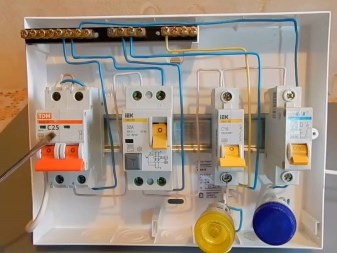

Когда все готово для подсоединения проводки к электрическим автоматам, необходимо переходить к подключению:
- сперва автомат крепится на специальную, металлическую рейку (din-рейка). Для этого с тыльной стороны автомата нужно отщелкнуть зажимной клапан вниз. Потом вставить автомат в щиток на планку и защелкнуть зажим, подняв его вверх;
- зачищаем кончики проводов. Провода крепятся при помощи специальных зажимов, потому, ослабеваем винтовые крепления и вставляем вводной провод в гнездо верхнего зажима. Затем зажимаем крепежный винт до упора, только нужно следить, чтоб не пережать его.
- в гнездо нижнего зажима вставляем провод, идущий с одного из узлов, и зажимаем его;
- один автомат уже подключен. Такую же операцию нужно провести со всеми автоматами.
После подключения силового провода к автомату необходимо подключить нулевые провода и провода заземления на соответствующие шины.
Однофазный автоматический выключатель выполняет 2-е основные функции: защищает от перепадов напряжения и тепловых перепадов, при нагрузке на кабелях.
Перепады напряжения очень частое явление. Оно может возникнуть при коротком замыкании, после чего напряжение в кабелях может достичь до 100А. Электрический автомат сразу отключает питание. Таким образом, предотвращается повреждение проводки.
Что касается тепловой защиты, то она производит отключение питания в случае превышения, более 5А, номинального ампеража автоматического однофазного выключателя.
Это сделано специально, чтобы исключить ложные отключения автомата, в момент запуска оборудования.
Для бытовой проводки, напряжением 220В и частотой 50Гц, достаточно будет однофазного автомата номиналом 25А.
Автоматы устанавливаются только на фазные провода. Чтобы правильно подключить однофазный автомат, необходимо:
- установить автомат на специальную металлическую рейку, при помощи тыльных зажимов;
- затем послабить крепежные винты снизу и сверху;
- сначала подключаем верхний провод (ввод). Вставляем его в клемму и затягиваем до упора;
- в нижнюю клемму нужно вставить провод потребителя электроэнергии и закрепить его также до упора.
Трехфазный автоматический выключатель по принципу работы похож на однофазный автомат, только он имеет три, и более контактов. Фазные провода проходят через него, благодаря чему одновременно осуществляется коммутация фаз.
Применяется он для защиты трехфазных потребителей (электродвигатель, сварочный аппарат, иное оборудование). Также, может применяться для защиты 3-х фаз однофазных электрических систем.
Есть еще возможность подключения трехфазного автомата к двум проводам однофазной, двухпроводной системе. В этом случае обеспечивается присоединение нулевого провода и фазного провода.
При коротком замыкании или нагрузки, трехфазный автомат отключит двопроводниковую однофазную систему.
Его выгодно использовать в качестве средства автоматизации, позволяющее производить отключения разных нагрузок, по срабатыванию основной нагрузки.
Подключение трехфазного автомата осуществляется по принципу:
- – провода питания подключаются к верхним клеммам автомата. Необходимо ослабить зажимные винты, вставить провода и зажать их;
- – к нижним клеммам подключаются провода потребителя. Ослабляются крепежные винты, вставляются провода и зажимаются до упора.
Модульный автомат С16
Устройство предназначено для защиты сетей электропитания и подключенного оборудования от перегрузок, сбоев, перепадов напряжения. Автомат 16А можно приобрести в любом электротехническом магазине, цены разные – зависят от основных характеристик прибора, числа рабочих полюсов, узнаваемости производителя. Главный показатель стоимости – значение отключающей способности аппарата и его коммутационная величина.
Автомат С16 называется модульным, благодаря определенным качествам. Каждый из полюсов аппарата представлен в виде отдельного модуля стандартного образца, то есть многополярные устройства изготавливаются из нескольких отдельных одиночных блоков (модулей). Соответственно, такой автомат на 16 ампер имеет другое строение корпуса и формат сборки. Например, в литой коробке прибор представляется как единое монолитное устройство – разобрать его не получится, в отличие от других моделей.
Имеет на своем корпусе маркировку номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расщепительной системы. Значение номинального тока равно 16 ампер, что может быть понижено или увеличено при изменении температуры в соответствующую сторону. Показатель коммутационной способности равен 4500 и 6000 ампер для бытового агрегата, а токоограничения — 10 миллисекунд.
Каким должен быть кабель
Наиболее распространённым типом подключения электричества к квартирам или загородным домам является однофазная сеть. Исходя из этого критерия подбирается двух или трёх жильная проводка. Диаметр поперечного сечения должен подходить под размер клемм, установленных на автоматах С16.
Что интересно, для пропускания тока в 16 Ампер с лихвой хватит медного провода сечением 2,5 или даже 1,5 мм², но по факту клеммы стандартные и способны зажать провод сечением аж в 25 мм². Этим пользуются, если нужно от одного автомата запитать несколько розеток, или если используется более жесткая алюминиевая проводка.
| Характеристика | Алюминиевая проводка | Медная проводка |
| Минимальное поперечное сечение, мм2 | 2,5 | 0,4 |
| Проводимость тока, кВт | Не более 3 при минимальных сечениях кабеля | Превышает примерно в 1,6 раз |
| Срок эксплуатации, лет | 15-20 | 40-50 |
| Особенности эксплуатации | Легко переламывается при нескольких перегибаниях в одном месте | При равном сечении жил показатель хрупкости превышает в 2-3 раза. За счёт лучших пластичных характеристик, легко прокладывается в самых труднодоступных местах. Не переламывается в результате длительной эксплуатации. |
| Удобство эксплуатации | При подключении розетки для современного потребителя понадобится сечение не менее 4 мм². Исходя из этого, подсоединение к автоматам С16 невозможно. | При подключении розетки для современного потребителя понадобится сечение 2,0-2,5 мм². Это означает, что непредвиденных сложностей при монтаже не возникнет. |
| Степень окисления | Жилы, оставшиеся без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы избежать снижения допустимой нагрузки, применяется специальная кварце-вазелиновая паста. | Медь имеет хорошие токопроводящие показатели. Тем, не менее, при окислении этот параметр снижается, но не так быстро, как у алюминия. |
Сравнительная характеристика медного и алюминиевого кабеля для домашней проводки Источник uk-parkovaya.ru
Итак, автомат на 16 ампер нет смысла использовать для проводки с сечением жил более 2,5 мм². Но даже такой провод уже немного избыточен, так как может выдержать ток 21 А, если он замурован в проштробленные каналы. В открытой проводке он выдержит ток до 30 А.

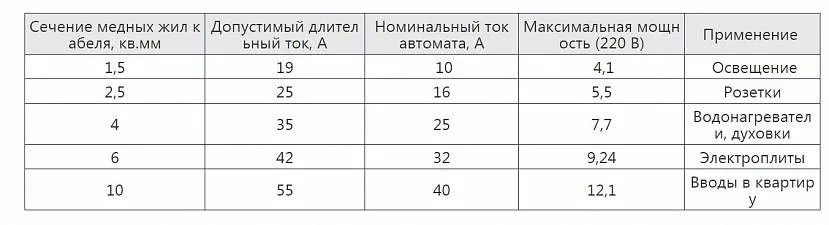

Таблица автоматов по мощности и силе токаИсточник santehmarka.ru
Как итог, токопроводимость и вероятность совместимости с 1-полюсными либо многополюсными автоматами 16 Ампер зависят от количества жил, способа монтажа и условий, в которых он будет эксплуатироваться.16-ти амперный автомат способен пропускать через себя ток силой 23,2 А тока. В случае использования проводки сечением 1,5 мм², такой ток будет нагревать проводник. Если кратковременные нагрузки такого плана, проводка выдержать может, то частые и длительные повышения приведут к её преждевременному повреждению со всеми неблагоприятными последствиями.
Какую нагрузку должен держать длительное время без отключения
Если мы поищем ответ на этот вопрос в Интернете, то, скорее всего, найдем следующую информацию: поскольку автоматический выключатель шестнадцатиамперный, то при напряжении 230 В он выдержит без отключения нагрузку мощностью 16 * 230 = 3 680 Вт, или 3.7 кВт. Это так, но только грубо. Для получения более точной цифры учитывают тип автоматического выключателя и его время-токовую характеристику.
Обратимся к время-токовой характеристике (ВТХ) автоматических выключателей.
Из графика хорошо видно, что автоматы без отключения могут выдерживать ток 1.13 от номинального. То же говорит ГОСТ IEC 60898-1-2020:
- 3.5.15 Условный ток нерасцепления Int. Установленное значение тока, при котором автоматический выключатель способен работать, не срабатывая, в течение заданного (условного) времени.
- 8.6.2.2 Условный ток нерасцепления (Int). Условный ток нерасцепления АВДТ равен 1.13 его номинального тока.
Осталось выяснить, что это за “заданное (условное) время”. Оно указано в таблице 7 того же документа:
Вот и ответ на наш вопрос. Автоматический выключатель на 16 А может выдерживать ток 18 А (мощность 4.16 кВт) без отключения в течение часа.
На что влияет время-токовая характеристика B, C и D
Часто начинающие электрики задают вопрос: «Что значит С16 на автомате?». Это как раз та информация, которая нам нужна. С – тип, 16 – номинальный ток.
Но что значит тип и на что он влияет? И опять нам поможет график ВТХ. На нем хорошо видно, что от типа автоматического выключателя зависит время, чрез которое отключится автомат при том или ином токе. К примеру, при токе 4 номинала (64 А, мощность 14.7 кВт) автомат типа В сработает почти мгновенно (несколько сотых секунды), тип С — через 4-15 секунд, а D “задумается” аж на 15-45 секунд.
Важно! Типы необходимы для того, чтобы при проектировании системы защиты с несколькими автоматическими выключателями обеспечить требуемую очередность их срабатывания при перегрузке. Выключатель более высокого типа сработает только в том случае, если по каким-либо причинам не сработает его коллега более низкого класса
Такой принцип построения схемы называется селективностью.
Выбор правильного автомата
Выбор правильного автомата является важным шагом при подключении электрооборудования. Он должен быть согласован с требованиями и характеристиками подключаемых устройств, а также удовлетворять нормативным требованиям электробезопасности.
При выборе автомата необходимо учесть номинальный ток и мощность устройства, которое будет подключаться. Номинальный ток автомата должен быть не меньше максимального тока, потребляемого устройством
Важно также учесть возможные пусковые токи, которые могут быть присутствовать при включении устройства
Дополнительно, следует учесть тип автомата. Он может быть двухполюсным или однополюсным. Двухполюсный автомат используется для подключения устройств, которые требуют двух фаз напряжения. Если же устройство подключается только к одной фазе, достаточно использовать однополюсный автомат. При выборе нужного типа автомата, рекомендуется обращаться к руководству по эксплуатации подключаемого устройства.
Также стоит обратить внимание на класс расцепителя автомата. Класс расцепителя определяет его способность прервать электрическую цепь в случае перегрузки или короткого замыкания
Чем выше класс расцепителя, тем надежнее и безопаснее будет работа автомата. Рекомендуется выбирать автомат с классом расцепителя, соответствующим нагрузке и требуемому уровню защиты.
Как подключить автоматы после счетчика
В первую очередь определяют необходимое количество автовыключателей. Оптимальным вариантом будет разделение нагрузки. Один прибор используют для розеток, а второй для питания освещения.
Дорогостоящим вариантом является установка отдельного переключателя в каждой комнате. При таком способе в каждом помещении будут располагаться ящики автоматов, что не всегда вписывается в интерьер.
Желательно осуществлять монтаж автоматов для счетчика с помощью электрика, которые разбираются в различных видах счетчиков, автоматических переключателей и в схемах электрических соединений. Используя его знания можно снизить материальные затраты за оборудование электрощита, узнать возможные способы экономии энергии, улучшить питание подключенных устройств.
Обзор цен
Для того чтобы купить однополюсный автомат, необходимо не только рассчитать нужные Вам параметры установки (нагрузку, пропускную способность, скорость отключения), но и габариты. Примерные цены на разные виды автоматов:
Модели производства России и стран СНГ не уступают по качеству и работоспособности, но обходятся значительно дешевле. Заказать можно непосредственно на заводе или при посещении официальных дилеров.
Купить автоматы можно в любом магазине электротехнических инструментов в Питере, Москве и других городах. Перед тем, как выбрать нужную модель, обязательно проверяйте её паспорт и сертификат качества, чтобы оградить себя от подделок.
Сколько кВт выдержит розетка 16 Ампер
Электрикам нередко приходится поменять расплавившиеся розетки, слушая жалостные сетования благодушных хозяек. Дескать, подключила в розетку только чайник и плиту, а та начала расплавляться и сгорела.
Многие до сего времени не знают, сколько кВт способна выдержать стандартная розетка на 16 Ампер. В итоге этого возникает масса недоразумений и заморочек. Данная статья samelektrikinfo.ru призвана посодействовать решить этот обычный по сути вопрос.
Сколько кВт выдержит розетка 16 Ампер
Итак, до того как отвечать на вопрос, а сколько же кВт выдержит розетка на 16 А, необходимо обратиться к цифрам. В 1 Ампере порядка 220 Ватт, если речь идёт об однофазовой сети 220 Вольт. В трехфазной сети 1 Ампер будет приравниваться 657 Ваттам, а для авто этот показатель равен 12 Ватт.
Зная данный параметр не тяжело подсчитать, сколько способна выдержать розетка на 16 Ампер. В этом случае необходимо 16 Ампер помножить на 220 Вольт. В конечном итоге мы получим 3 520 Ватт. Округлим данное значение и переведём его в кВт, что будет приравниваться 3,5 кВт.
Итак, розетка на 16 Ампер способна выдержать 3,5 кВт и менее того.
При подключении к ней сразу нескольких электроприборов необходимо знать их суммарную мощность. Если речь идёт про электрочайник мощностью 2 кВт и плиту, таковой же мощности, то нагрузка на розетку будет очевидно превышена.
В итоге этого розетка просто расплавится. В наилучшем случае отгорят контакты.
Каким проводом подключать розетку на 16 Ампер
Верный расчет сечения кабеля для подключения розетки 16 Ампер является более принципиальной составляющей. Дабы розетка смогла выдержать положенную нагрузку, а кабель не подплавился, его жилы должны быть рационального сечения. Больше можно, а вот меньше — не рекомендуется.
Для подключения розеток 16 Ампер идеальнее всего применять медный кабель сечением 2,5 мм². Таковой кабель способен выдерживать нагрузку до 4,6 кВт. Этого полностью хватит и даже будет с припасом, главное дабы выдержала сама розетка.
Медный кабель сечением 1,5 мм² выдерживает 3,3 кВт. Но этого нередко недостаточно для подключения розеток на 16 А. Хотя снова же, глядя сколько и каких по мощности устройств к ним будет подключаться. Время от времени нет необходимости переплачивать на кабеле только для того, что так положено эталонами и правилами.

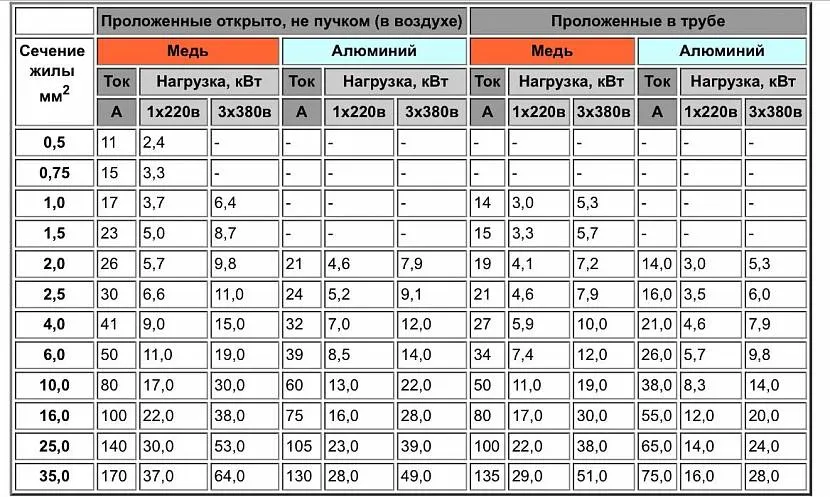

Какую нагрузку выдерживает кабель 1,5 — 2,5 — 4 и 6 кВт
В данной статье речь идёт про однофазовую сеть. Для трехфазной сети, сечение избранных проводников может быть существенно меньше. Но что касается однофазовых сетей, то тут лучше не сберегать на кабеле.
Разглядим, какую нагрузку способен выдержать медный кабель различного сечения в сети 220 Вольт:
- Кабель 1,5 мм² — ток 15 А, нагрузка 3,3 кВт;
- Кабель 2,5 мм² — ток 21 А, нагрузка 4,6 кВт;
- Кабель 4 мм² — ток 27 А, нагрузка 5,9 кВт;
- Кабель 6 мм² — ток 34 А, нагрузка 7,5 кВт.
Зная данные характеристики можно просто высчитать не только лишь сколько выдержит кВт розетка на 16 А, но и каким конкретно кабелем по сечению её необходимо подключать. Только так можно достигнуть наибольшей безопасности в использовании розеток и выключателей .
Видео: Автомат на 16 ампер. Это много или мало?
Времятоковые характеристики
Каждый автомат на 16А имеет два разных расцепителя – металлическая пластина (тепловой вариант) и реле предельного токового значения (электромагнитный вариант). Благодаря данным элементам и происходит разрыв электрической цепи. Первый предназначен для ситуаций, при которых происходит превышения нагрузки подачи электроэнергии. Второй – при коротких замыканиях. Если происходит наоборот, значит автоматический выключатель С16 подобран некорректно. Требуется переоценка мощности электрической сети и возможностей аппарата для предотвращения аварийных ситуаций.
Чем больше проходящий ток, тем выше нагрузка автомата на 16А. Чрезмерные значения приводят к повреждениям кабелей, проводов, электротехнических элементов. Поэтому задача подобных автоматов состоит в том, чтобы отключиться от цепи электропитания до того момента, когда мощность превысит допустимый предел и повредит оборудование (в большинстве случаев необратимо).
Времятоковые характеристики теплового расцепителя для дифавтомата С16 составляют интервал от 1,13 до 1,45 In. При прохождении через тепловой расцепитель автомата C16 тока, равному 1,13 от номинального, выключение происходит за час и более. Во время прохождения тока 1,45 от номинального выключится – менее, чем за 60 минут.
Для электромагнитного контакта действует специальное правило – отключение происходит, когда мощность электроэнергии, проходящей через автомат, увеличивается в 5 раз единовременно (например, перепад напряжения). Время – чуть больше 0,1 сек. Если скачок отразился на превышении проходящего тока в 10 раз, автомат сработает быстрее 0,1 сек.
Подключение однополюсного автомата 16 ампер
Однополюсный автомат – это электрическое устройство, предназначенное для защиты электрических цепей от перегрузок и короткого замыкания. Он имеет один полюс и обычно устанавливается в распределительной коробке или шкафу.
Подключение однополюсного автомата 16 ампер начинается с выбора подходящей установочной пластины или дин-рейки. После этого автомат устанавливается на пластину и фиксируется с помощью зажимов или винтов.
Затем необходимо подключить фазовый провод к входу автомата, используя гибкий провод или кабель. Фазовый провод подключается к зажиму или винтам, обозначенным символом L или фазовым штекером.
Далее следует подключить нейтральный провод к нейтральному зажиму автомата, обозначенному символом N или нейтральным штекером. Если автомат не имеет нейтрального штекера, нейтральный провод можно подключить к зажиму, обозначенному символом L.
После того как все провода подключены, необходимо проверить правильность подключения. Для этого рекомендуется использовать тестер и проверить напряжение на входе и выходе автомата. Если все подключено правильно, автомат будет готов к работе и будет защищать электрическую цепь от перегрузок и короткого замыкания.
Как выбрать?
Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.
Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.
Дадим несколько общих советов по выбору устройств защиты.
- Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
- Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
- Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
- Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
- На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.
Сколько киловатт может выдержать выключатель на 16, 25, 32, 50 ампер?
Блоки предохранителей могут быть однополюсными, двухполюсными, трехполюсными или четырехполюсными.
Они могут быть подключены различными способами, а напряжение в сети может быть 220 В или 380 В.
Другими словами, сначала необходимо определить эти значения.
Ампер – это единица измерения (электрического) тока.
Просто умножьте амперы на вольты, чтобы узнать, сколько кВт может выдержать автоматический выключатель.
Мощность – это сила тока, умноженная на напряжение.
Автоматический выключатель – 16 ампер, напряжение сети – 220 вольт, подключение – однофазное, автоматический выключатель – однополюсный:
16 x 220 = 3 520 Вт, округленно до 3,5 кВт.
25 ампер, 25 x 220 = 5500 ватт, округлите до 5,5 кВт.
32 ампера 7040 ватт, или 7 кВт.
50-т Ампер 11 000 ватт, или 11 кВт (киловатт).
Вы также можете использовать специальные таблицы (при выборе выключателя), которые учитывают мощность и тип подключения, вот одна из них для справки.
Сколько киловатт может выдержать автоматический выключатель для разных уровней силы тока?
Сила тока, указанная на автоматическом выключателе в амперах, означает, что тепловой расцепитель разомкнет цепь, если ток в цепи превысит это значение -10 ампер, 16 ампер, 25 ампер, 32 ампера и т.д.
Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние вводятся в квартиру или дом) За редким исключением, по согласованию с организацией, поставляющей электроэнергию, и при наличии технической возможности, в частных домовладениях (домах, коттеджах) могут размещаться и автоматы большего номинала, но чаще хозяевам дома приходится обходиться автоматическими выключателями с током отсечки от 1 до 50 Ампер, вот их возможности мы и рассмотрим.
Автоматический выключатель на 1 ампер может выдержать 200 ватт. (0,2 кВт)
Автоматический выключатель на 2 ампера может выдержать 400 ватт. (0,4 кВт)
Автоматический выключатель на 3 ампера выдерживает мощность до 700 Вт. (0,7 кВт)
6-амперный автоматический выключатель выдерживает мощность до 1300 Вт (1,3 кВт)
Автоматический выключатель на 10 ампер выдерживает мощность до 2200 Вт (2,2 кВт).
Автоматический выключатель на 16 А выдерживает нагрузку до 3500 Вт (3,5 кВт).
Автоматический выключатель на 20 ампер выдерживает мощность 4 400 Вт (4,4 кВт)
Автоматический выключатель на 25 A выдерживает мощность 5500 Вт (5,5 кВт)
Автоматический выключатель на 32 A выдерживает мощность до 7 000 Вт (7,0 кВт)
40-амперный автоматический выключатель выдерживает мощность до 8800 Вт (8,8 кВт)
Автоматический выключатель на 50 ампер выдерживает мощность до 11 000 Вт (11 кВт)
Однако это непрерывная нагрузка, при превышении которой сработает автоматический выключатель. В случае короткого замыкания он также отключится при гораздо меньшей нагрузке. За это отвечает электромагнитное отключение.
Значения мощности в киловаттах одинаковы для однополюсных и двухполюсных автоматических выключателей одинаковой силы тока, используемых в однофазной сети 220 В.
Электродвигатели сложнее, поскольку у них есть коэффициент мощности. Если полная мощность двигателя составляет 5,5 кВт, то активная потребляемая мощность составляет 5,5*0,87= 4,7 кВт. Стоит отметить, что при выборе автоматического выключателя и кабеля для электродвигателя необходимо учитывать полную мощность, поэтому ток нагрузки следует брать такой, какой указан в паспорте электродвигателя
Также важно учитывать пусковые токи, поскольку они значительно превышают рабочий ток двигателя
Номинальный ток и времятоковая характеристика
Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.
Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.
Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:
B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала
В основном их ставят в цепях освещения.
C
при токе КЗ в 5-10 раз больше номинала
Универсальное применение в сетях со смешанной нагрузкой.
D
в 10-20 раз больше Iном
Используются для подключения электродвигателей.
Z
в 2-3 раза
Актуально в схемах с электронными устройствами.
K
в 8-12 раз
Подходит только для оборудования с индуктивной нагрузкой.
Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.
Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.
Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А
Да и то, через довольно длительный промежуток времени (более 1 часа).
Есть такое понятие как:
ток срабатывания – 1,45*Iном
Автомат гарантировано сработает в течение часа.
ток не срабатывания – 1,13*Iном
Автомат не должен сработать в течение часа, а только по истечении этого времени.
Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!
Автомат 25 ампер сколько киловат?
Ни одно электрическое устройство, ни один электроприбор, не должны использоваться без защитной автоматики. Автоматический выключатель (АВ) устанавливается для конкретного устройства, или для группы потребителей подключаемых к одной линии. Для того чтобы правильно ответить на вопрос, какая мощность соответствует, например, автомату с номиналом 25А, стоит сначала познакомиться с устройством автоматического выключателя и типами защитных устройств.
Конструктивно АВ объединяет механический, тепловой и электромагнитный расцепители, работающие независимо друг от друга.
Механический расцепитель
Предназначен для включения/выключения автомата вручную. Позволяет использовать его как коммутационное устройство. Применяется при ремонтных работах для обесточивания сети.
Тепловой расцепитель (ТР)
Эта часть автоматического выключателя защищает цепь от перегрузки. Ток проходит по биметаллической пластине, нагревая ее. Тепловая защита инерционна, и может кратковременно пропускать токи, превышающие порог срабатывания (In). Если ток длительное время превышает номинальный, пластина нагревается настолько, что деформируется и отключает АВ. После остывания биметаллической пластины (и устранения причины перегрузки), автомат включается вручную. В автомате на 25А, цифра 25 обозначает порог срабатывания ТР.
Электромагнитный расцепитель (ЭР)
Разрывает электрическую цепь при коротком замыкании. Образующиеся при КЗ сверхтоки требуют мгновенной реакции защитного аппарата, поэтому, в отличие от теплового, электромагнитный расцепитель срабатывает моментально, за доли секунды. Отключение происходит за счет прохождения тока через обмотку соленоида с подвижным стальным сердечником. Соленоид, срабатывая, преодолевает сопротивление пружины и отключает подвижный контакт автоматического выключателя. Для отключения по КЗ, требуются токи превышающие In от трех до пятидесяти раз, в зависимости от типа АВ.
Типы АВ по токо-временной характеристике
Обойдем вниманием аппараты защиты промышленной электроники и двигателей со встроенными тепловыми реле, и рассмотрим наиболее распространенные типы автоматов:
- Характеристика В – при трехкратном превышении In, ТР срабатывает через 4-5с. Срабатывание ЭР при превышении In от трех до пяти раз. Применяются в осветительных сетях или при подключении большого количества маломощных потребителей.
- Характеристика С – наиболее распространенный тип АВ. ТР срабатывает за 1,5с при пятикратном превышении In, срабатывание ЭР при 5-10-кратном превышении. Применяются для смешанных сетей, включающих приборы разного типа, в том числе с небольшими пусковыми токами. Основной тип автоматических выключателей для жилых и административных зданий.
- Характеристика D – автоматы с наибольшей перегрузочной способностью. Используются для защиты электродвигателей, энергопотребителей с большими пусковыми токами.
Соотношение номиналов АВ и мощностей потребителей
Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:
| автомат 220v, А | мощность, кВт | |
|---|---|---|
| однофазный | трехфазный | |
| 2 | 0,4 | 1,3 |
| 6 | 1,3 | 3,9 |
| 10 | 2,2 | 6,6 |
| 16 | 3,5 | 10,5 |
| 20 | 4,4 | 13,2 |
| 25 | 5,5 | 16,4 |
| 32 | 7,0 | 21,1 |
| 40 | 8,8 | 26,3 |
| 50 | 11,0 | 32,9 |
| 63 | 13,9 | 41,4 |
Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.
При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов
Напряжение
230/400V – надписи номинального напряжения, где может применяться данный автомат.
Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.
Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква “N” (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.
Они и называются несколько иначе. Например ВА63 1П+N.
Значок волны означает – для работы в сетях переменного напряжения.
На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.
Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи “+” (плюс) и “-” (минус).
Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.
Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.
Что приведет к неминуемому разрушению корпуса.
