Отличия реле напряжения от стабилизатора
В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.
Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.
Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.
Что такое перепады напряжения
Приборы для защиты от импульсных напряжений
В соответствии с определением, которое приведено в ГОСТе, перепады напряжения или перенапряжение – это внезапное кратковременное понижение или повышение амплитуды напряжения с последующим восстановлением до номинальных параметров.
Объясняется природа происхождения данного явления тем, что несколько десятков лет назад проектировщики и строители даже представить не могли, что в современности в каждой квартире будет сосредоточено такое количество электрического оборудования. Максимальное потребление электричества утром и вечером отрицательно сказывается на работе всей электросети.
Электричество, которое течет по кабелю, попросту неспособно выдерживать такие нагрузки, что способствует аномальному их перегреву. С течением времени это приводит к ослабеванию контактов в распределительном щитке. Также нулевые провода часто отгорают, что может стать причиной скачка напряжения, например, от 110 до 360 вольт.
Коммутационное перенапряжение
Когда наблюдается момент перепада напряжения в электрических магистралях, за короткий промежуток времени их амплитуда изменяется. После этого они быстро возвращаются к параметрам, которые были вначале.
Продолжительность подобного импульса не превышает нескольких миллисекунд, его образование может быть обусловлено одной или несколькими причинами:
- При подключении мощного электрического оборудования, например, электрической сварки, коллекторного электродвигателя, наблюдается явление электростатической индукции.
- Перенапряжение, которое было вызвано коммутируемыми процессами. Они, в свою очередь, наблюдаются в момент отключения или включения электрических приборов с высокой мощностью.
- Грозовые разряды. Это природное явление способно стать причиной скачков напряжения до нескольких киловольт. Такие изменения в сети неспособен выдержать ни один прибор, также грозы становятся часто причинами пожара и отключения сети.
В роли проводников выступают газы, которые заполняют все образованные пустоты. С течением времени, если не устранить поломку, ток постепенно нарастает, а защитная автоматика своевременно не определит аварийную ситуацию. Это приводит к выведению из строя почти всей проводки в помещении.
Перепады напряжения
О нестабильных параметрах электросети можно догадаться по ряду таких признаков, как мерцание лампочки накаливания или неустойчивая работа техники с электродвигателями: фена, блендера или пылесоса. Причин в нестабильной подаче энергии может быть множество. Если рассматривать самые распространенные, то можно выделить:
- одновременное включение в часы «пик» бытовой техники или отключение электроприборов, запитанных от одного фидера;
- отгорание, окисление или обрыв «нейтрали»;
- неправильное подключение проводов после замены приборов учета или при замене проводки в квартире неквалифицированным персоналом;
- грозовые разряды на воздушные линии (ВЛ) электропередачи (рис. ниже).
Повреждение воздушных линий электропередачи грозовыми разрядами
Если понижение и полное исчезновение напряжения не проходит незамеченным, так как отключается освещение и включенный телевизор, то кратковременные перепады тока с перенапряжением – процесс, который обнаружить практически невозможно.
Было бы несправедливо не упомянуть о таком явлении, как «обрыв нейтрали в трехфазной сети с несимметричной нагрузкой» или исчезновение «нуля» в просторечии, от которого не застрахован ни один пользователь благами электрификации. В такой ситуации, кроме основной фазы, в розетку 220 В приходит разноименная фаза соседа через его включенный прибор или электрическую лампочку.
При этом напряжение в сети повышается выше 300 В. Если из-за кратковременных всплесков тока могут, в лучшем случае, «вылететь пробки» на электросчетчике, сгореть предохранители или отключиться входящие автоматические выключатели, то повышение напряжения выше 300 В несет с собой реальную угрозу домашнему оборудованию.
Срабатывания входящих автоматов из-за повышения напряжения в сети бывает недостаточно. Повышение потенциала значительно выше номинала может вывести из строя включенную бытовую технику: холодильник, компьютер, стиральную машину и телевизор. Как правило, подобные поломки из-за перепадов являются негарантийным случаем, и дорогостоящую аппаратуру приходится ремонтировать за свой счет.
Типы устройств защиты от скачков напряжения
Как эффективную защиту от скачков напряжения в квартире можно применить стабилизаторы напряжения, датчики превышения напряжения, ограничители скачков напряжения, а также реле контроля напряжения;

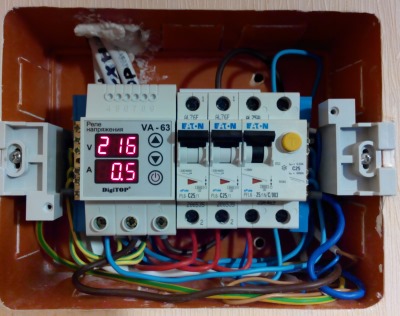

Установка реле контроля напряжения в электрическом щите
— бытовые стабилизаторы напряжения устанавливают при нестабильной сети, когда напряжение занижено или завышено. Если стабильность электросети хорошая и укладывается в ±10%, тогда лучше использовать реле контроля напряжения в целях защиты от скачков напряжения 220 В бытовой техники и электроприборов. Да и стоимость стабилизаторов напряжения значительно выше;
— ограничители скачков напряжения ставят для защиты электросети при больших бросках в сети во время удара молнии;
— реле контроля напряжения — это бюджетный вариант защиты, когда не требуется стабилизация электросети, а нужна только защита от скачков напряжения в квартире.
Как правильно защитить бытовую технику
Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер. Часто даже способствуют сгоранию техники
Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами
Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.
Реле контроля напряжения
Реле контроля напряжения трехфазное ZUBR 3F, 5А
Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.
Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.
Стабилизатор напряжения
Релейный стабилизатор напряжения
Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.
Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.
Все устройства такого типа делят на несколько видов:
- Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
- Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
- Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
- Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.
ИБП (источник бесперебойного питания)
Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W
Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.
Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.
Датчик перепадов напряжения
Сетевой фильтр MOST EHV 2м (белый)
Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.
Рейтинг лучших розеточных реле контроля напряжения
SRW-16A
Сочетая в себе высокую чувствительность к отклонениям напряжения, максимальный ток нагрузки 16 A, и максимальную мощность 3000 ВА, этот прибор обеспечивает безупречную работу разнообразных электроприборов, от холодильников до компьютеров. Гибкие настройки позволяют точно адаптировать прибор к условиям вашей сети.
С интеллектуальной задержкой включения нагрузки, прочным корпусом из огнестойкого поликарбоната обеспечивает не только высокий уровень безопасности, но и гибкость в управлении энергопотреблением, делая его надежным партнером в защите вашей электроники.
реле контроля напряжения SRW-16A
Достоинства:
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
REXANT
Rexant – отличное решение для защиты любой домашней техники от импульсных помех и скачков в электросети. Модель убережет от выхода из строя не только компьютерное оборудование – она также подходит для любых бытовых приборов: кондиционеров, стиральных машин, телевизоров и другой дорогостоящей техники, требовательной к качеству напряжения в сети.
Rexant незаменим на даче и в домах, где давно не менялась электропроводка. Модель от Rexant имеет программируемые пороги отключения и функцию задержки включения для дополнительной защиты от повторных сбоев в сети. Настройки реле хранятся в энергонезависимой памяти устройства – даже после полного обесточивания помещения все запрограммированные параметры работы сохранятся. Для дополнительного удобства в использовании модель оснащена LED-дисплеем.
реле контроля напряжения REXANT
Достоинства:
- Программируемые пороги и задержка включения;
- LED-дисплей.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
ROBITON РН-1 BL1
RexGuard 3000 обеспечивает не только надежную защиту, но и удобство использования благодаря своим продуманным функциям. Программируемые пороги отключения и задержка включения предоставляют пользователю возможность настроить устройство под свои потребности. Настройки хранятся в энергонезависимой памяти, гарантируя сохранение параметров даже после полного отключения электропитания.
LED-дисплей делает процесс настройки более интуитивным, отображая текущее напряжение в сети и выбранные параметры работы. Модель RexGuard 3000 подходит не только для современных домов, но и для дач и старых электрических систем.
реле контроля напряжения ROBITON РН-1 BL1
Достоинства:
- Универсальное применение для различных бытовых приборов;
- Интуитивный LED-дисплей для удобства использования;
- Соответствие современным стандартам безопасности.
class=’s-article__points-list’>
Недостатки:
- Ограниченные функции по сравнению с более дорогими моделями;
- Не устраняет все проблемы, связанные с устаревшей электропроводкой;
- Возможные затраты на обслуживание в случае неисправности.
class=’s-article__points-list’>
DIGITOP Vp-16 AS
Это устройство обеспечивает надежную защиту от скачков, гарантируя долгий срок службы вашей техники. Легкая настройка и интуитивный интерфейс делают использование удобным, а высокоточные измерения обеспечивают контроль над электросетью. Компактные размеры прибора легко интегрируются в систему электропитания
Важно учесть, что возможна нестабильность показаний
реле контроля напряжения DIGITOP Vp-16 AS
Достоинства:
- Легкая настройка;
- Компактные размеры.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
ROBITON РН-4 BL1
ROBITON РН-4 BL1 — это инновационный адаптер с встроенным реле контроля, гарантирующий защиту для бытовых приборов мощностью до 3000Вт. Благодаря простому подключению к стандартной розетке и отсутствию необходимости в специальном монтаже, прибор станет незаменимым помощником в поддержании электробезопасности.
В случае сбоя автоматически отключится подача тока, гарантируя сохранность вашей техники. После восстановления нормального напряжения, реле начнет обратный отсчет, и подача тока будет восстановлена.
Уникальной особенностью этой модели является возможность настройки времени задержки включения пользователем, а также наличие двух USB разъемов. Эти разъемы не только позволяют подключить дополнительные приборы и датчики, но и обеспечивают возможность зарядки мобильных устройств с общей мощностью 2100 мА.
реле контроля напряжения ROBITON РН-4 BL1
Достоинства:
- Простое подключение без необходимости специального монтажа;
- Два USB разъема для подключения и зарядки.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Установка надежного и правильно подобранного реле поможет обезопасить работу электрической сети.
Разделение РН по видам, исходя из типа подключения и установки
Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.
Реле напряжения в розетку: обычный переходник, защищающий технику
Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.
РКН, включаемый в розетку, также можно настроить под определённые параметры
Как подключается реле напряжения в форме удлинителя
Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.
Реле-удлинитель предельно прост в подключении к домашней электрической сети
Установка РКН на ДИН-рейке
Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

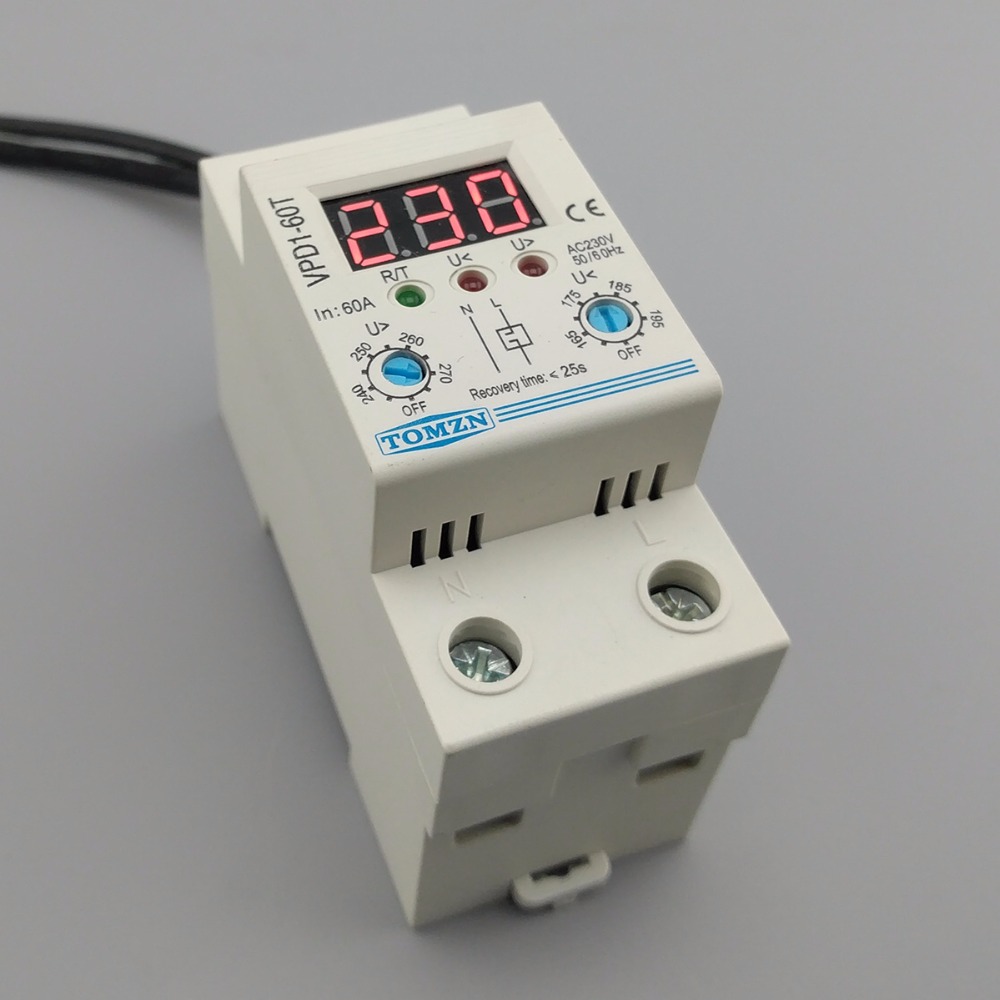

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка
Способы защиты от перенапряжений в электрических сетях
Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети. Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.
Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.
Способы защиты от перенапряжений
В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .
Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.
Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.
В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.
Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.
Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.
Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.
Перенапряжения в низковольтных сетях
Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.
Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.
В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.
Как выбрать реле напряжения для квартиры и дома
Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения).
Основные функции реле напряжения, это контроль:
- Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
- Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
- Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).
Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.
Что нужно знать про мощность реле контроля напряжения
Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.
Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.
Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.
Основные критерии при выборе защитного реле
Итак, чтобы правильно выбрать реле напряжения, нужно учесть:
- Фазность;
- Мощность;
- Скорость срабатывания;
- Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
- Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
- Наличие термозащиты от внутреннего перегрева реле напряжения.
Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.
Критерии выбора реле контроля напряжения
Реле контроля напряжения — это устройство, которое используется для мониторинга и защиты электрооборудования от скачков напряжения и перенапряжений в электрической сети. При выборе реле контроля напряжения необходимо учесть несколько важных критериев, чтобы обеспечить надежную защиту и работу электрооборудования.
Номинальное напряжение: При выборе реле контроля напряжения необходимо учесть его номинальное напряжение, которое должно соответствовать напряжению в вашей электросети
Обычно реле контроля напряжения имеют номинальное напряжение от 100 до 240 В.
Диапазон рабочих значений: Важно выбрать реле контроля напряжения с нужным диапазоном рабочих значений для вашего электрооборудования. Диапазон может быть выражен в процентах от номинального напряжения или в абсолютных значениях.
Гистерезис: Гистерезис — это разница между значениями включения и отключения реле контроля напряжения
Чем больше гистерезис, тем меньше вероятность ложных срабатываний реле.
Точность измерений: Важно выбрать реле контроля напряжения с достаточно высокой точностью измерений, чтобы обеспечить надежную защиту электрооборудования. Точность измерений часто выражается в процентах от номинального напряжения.
Защитные функции: Различные модели реле контроля напряжения могут иметь разные защитные функции, такие как защита от скачков напряжения, перенапряжений, перегрузок и короткого замыкания
Важно выбрать реле с нужными функциями для вашего электрооборудования.
Надежность: При выборе реле контроля напряжения следует обратить внимание на надежность и качество изготовления устройства. Имеющиеся отзывы и рейтинги от других пользователей могут помочь вам сделать правильный выбор.
Важно выбрать реле контроля напряжения, которое отвечает требованиям и спецификациям вашего электрооборудования. Тщательное изучение критериев выбора поможет вам сделать правильное решение и обеспечить надежную защиту вашего электрооборудования от скачков напряжения
Кто должен оплачивать замену
Прежде чем оплачивать замену устройства, необходимо изучить закон. Ведь есть несколько причин, которые позволяют этого не делать. Например, в зависимости от того, где находится счетчик электроэнергии, в квартире или на площадке, результат может быть разный.
Если сгорел прибор учета электроэнергии, который находится внутри квартиры, то согласно Гражданскому кодексу РФ вся ответственность и финансовые затраты по установке, замене и обслуживанию прибора учета возлагаются на владельца квартиры, если квартира приватизирована. Если же был заключен договор с ТСЖ или ЖСК, то финансовые затраты отплачивает эта организация.
Если счетчик установлен на лестничной площадке, то он также является собственностью владельца квартиры. Согласно Постановлению 491 в состав общедомового имущества электросетей включаются электросети от внешней границы (границы ответственности МКД) до индивидуальных, общих (квартирных) приборов учета электрической энергии. Таким образом, индивидуальный счетчик не является общедомовым имуществом.
Более подробно о том, кто должен оплачивать замену электрического счетчика, мы рассказывали в соответствующей статье!
Подключаем реле контроля напряжения своими руками
Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.
С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.
Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.
Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.
См. также: Как сэкономить тэр на предприятии
Как подключить реле напряжения
Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.
Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.
ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.

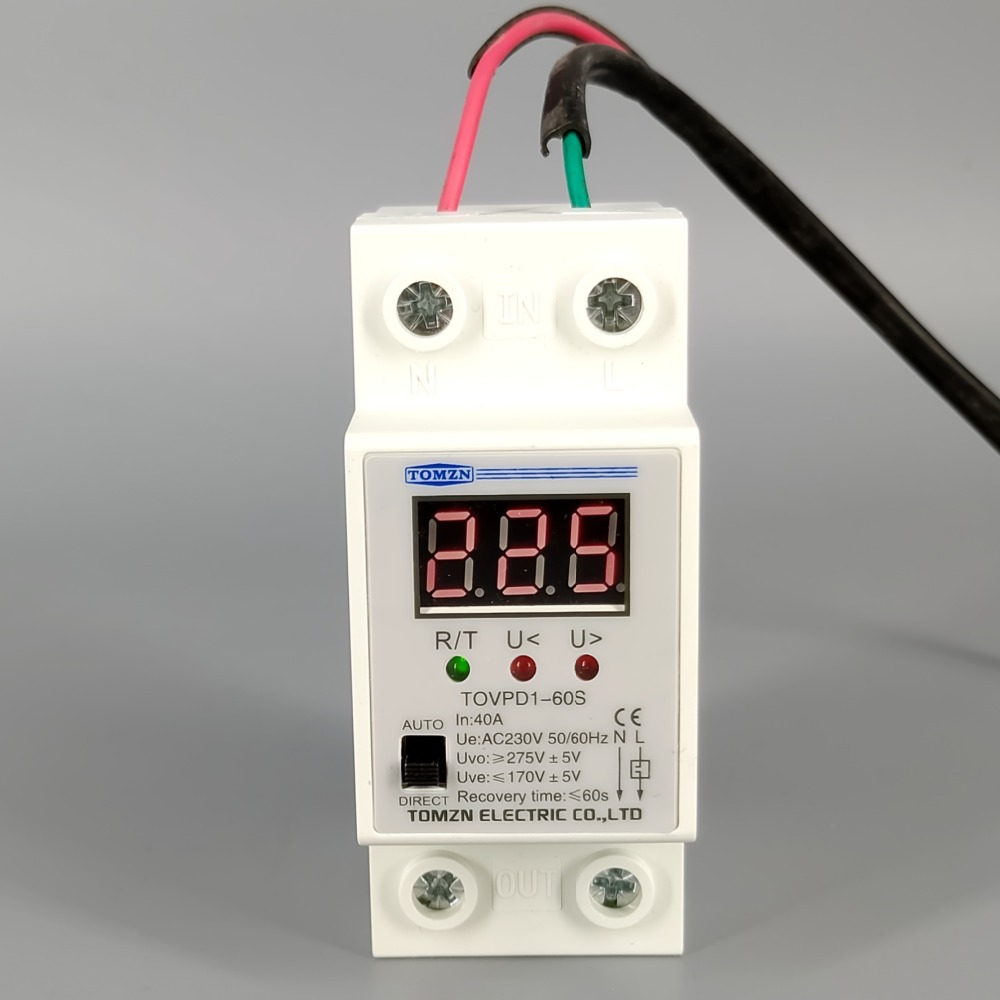

Как установить реле контроля напряжения в щиток квартиры самостоятельно
Скачки напряжения. Определения и понятия
Скачки напряжения
Скачками напряжения в повседневной речи принято называть резкое (быстрое) значительное изменение значения напряжения. Как правило, под скачком напряжения понимается быстрое значительное увеличение напряжения. Юридически точного определения понятия «скачок напряжения» у нас не существует. Обычно юристы понимают под «скачком напряжения» отклонения качества поставляемой электроэнергии от требований нормативной документации.
Как правило, в судебной практике речь идет о таких скачках напряжения, которые стали причиной нанесения ущерба.
Четкого определения «скачка напряжения» в нормативной документации тоже не найти. Отраслевая нормативная документация различает следующие отклонения параметров электроснабжения от нормы: отклонения и колебания напряжения, перенапряжение.
Отклонение напряжения
«Отклонение напряжения» — это изменение амплитуды длительностью более 1 минуты. Различают нормально допустимое отклонение напряжения и предельно допустимое отклонение напряжения. При этом предельно допустимым является отклонение в 10% от номинального.
Колебание напряжения
«Колебание напряжения» — это изменение амплитуды длительностью менее 1 минуты. Различают нормально допустимое колебание напряжения и предельно допустимое колебание напряжения. При этом предельно допустимым является отклонение в 10% от номинального.
Перенапряжение
«Перенапряжение» — это значительное по амплитуде увеличение параметров тока. Перенапряжением считается повышение напряжения свыше 242 Вольт. Перенапряжение может проходить с длительностью и менее 1 секунды.
Таким образом, объединяя нормативные определения скачка электрического напряжения и юридическое понимание этого понятия, можно сказать, что скачками могут называться как не очень большие, но длительные изменения значения напряжения, так и кратковременные, но значительные превышения этого параметра. Последние ещё могут называться «импульсными скачками».
С точки зрения физики, важным является общая излишняя энергия, воздействующая на приборы — потребители тока. Именно эта энергия, вызванная скачком в сети, и приводит к нанесению ущерба подключенным электрическим приборам.
Основные причины скачков напряжения
Почему происходят перепады напряжения? Основной вопрос, который поможет решить проблему. Ответов несколько:
- Короткое замыкание линии электропередачи. При этом виновником скачка может стать, как высоковольтная ЛЭП, так и линия с напряжением до 1000 В. В данный пункт входит: замыкание воздушной линии в следствие падения дерева и пробой подземного кабеля «на землю».
- Гроза. Привычные спутники любой грозы – разряды молний, которые являются частой причиной порчи техники. Как известно из физики, для молнии необходима большая разница потенциалов, поэтому каждый разряд исчисляется тысячами вольт, что составляет очень высокое напряжение. Эффект такой же, как и от короткого замыкания.
- При резком отключении электроэнергии. В случае сбоя электроэнергии очень часто приходится выключать линию в кратчайшие сроки, без предупреждения потребителей. Резкое срабатывание коммутационной аппаратуры может стать причиной скачка напряжения, соответственно, привести к сгоранию бытовой техники.
- Плохой контакт проводников приводит к перекосу фаз, при котором на одной фазе будет пониженное напряжение, а на другой – повышенное, до 300 В и даже выше. Даже короткая работа при таком напряжении приведёт к поломке техники.
Вопрос краткой теории рассмотрен, теперь следует узнать, что можно сделать в данной ситуации.
Это интересно: Гармоники в электрических сетях — что это и чем они опасны
