Выбор типа дренажа
Построение системы водоотведения следует внести в проект при планировке участка. Это позволит сэкономить средства, когда каналы прорываются при закладке основания здания, скорректировать взаимное расположение сооружений, проверить насколько сеть из труб согласуется с другими коммуникациями.

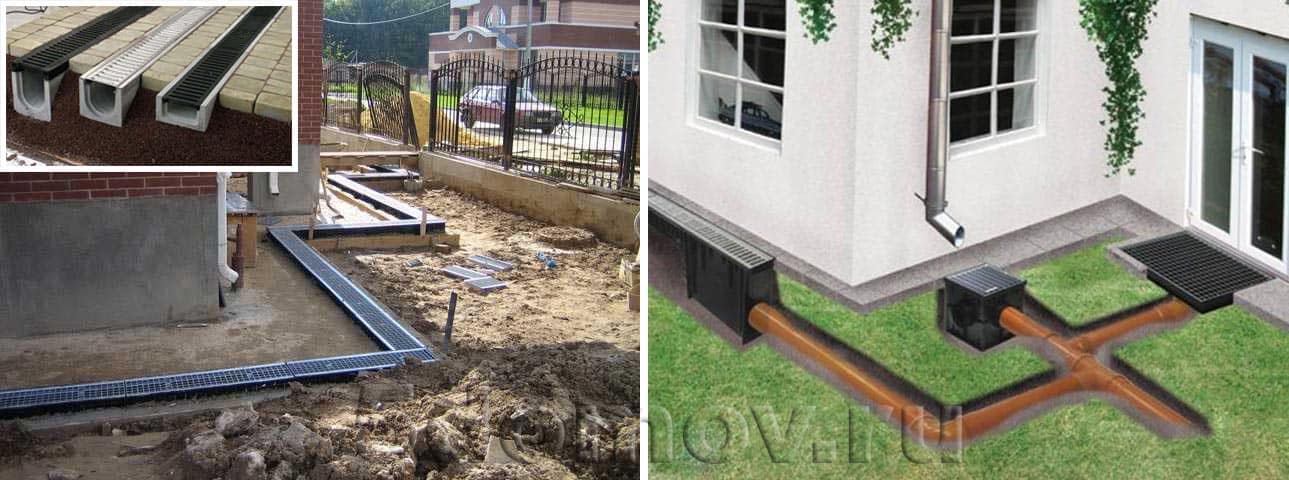

Поверхностный дренаж
Проведение геодезической разведки на участке, даст возможность узнать тип грунта и глубину залегания грунтовых вод. Если земельный участок находится в низине, а ландшафт с уклоном, то сооружения будут находиться на пути следования талых и дождевых вод. В таком случае организуется поверхностный тип водоотведения. Сооружаются наземные каналы из пластмассовых, композитных либо бетонных желобов. Эти системы соединяются с ливневой канализацией. Инфильтрационные потоки, попадая в желоба, будут отводиться в систему городской канализации. Если такой возможности нет, то следует выкопать перепускной колодец.
Поверхностный дренаж
Допускается его устройство за территорией двора на расстоянии от забора. Колодец может составляться из бетонных колец, либо делается кладка из кирпича с зазором. Дно засыпается крупным щебнем. В накрывающей плите оставляется отверстие для погружного насоса или патрубка ассенизатора, диаметром до 200 мм. Если предполагается обслуживание колодца, можно использовать решетчатый лаз. При самостоятельном изготовлении, размер ячейки выбирается из расчёта, чтобы в ней не мог застрять ребёнок.

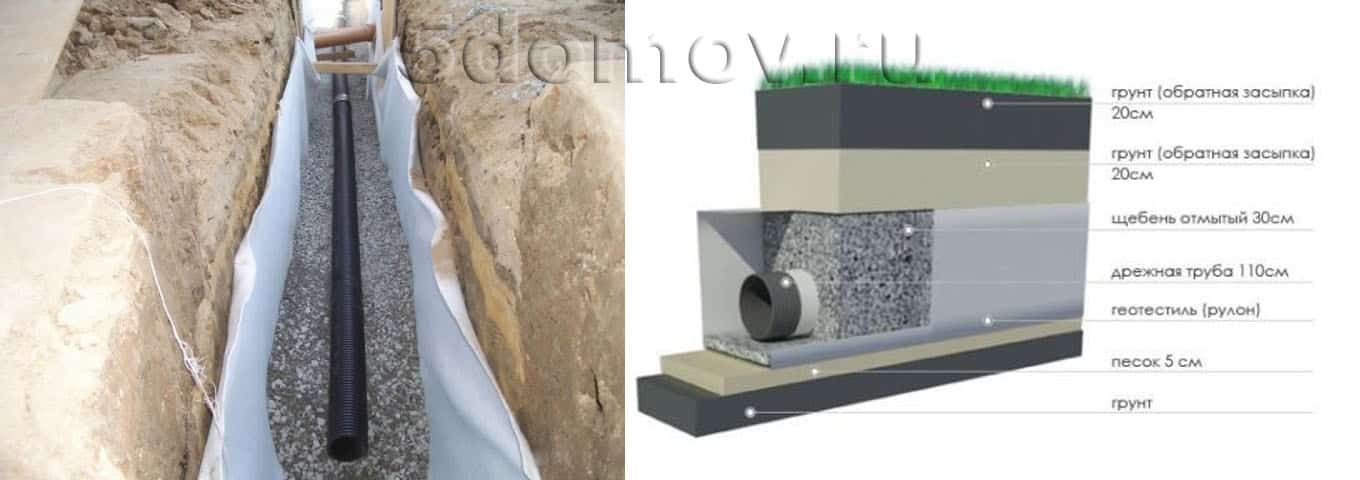

Глубинный дренаж
При высоком уровне грунтовых вод, по периметру участка прорываются траншеи для прокладки системы труб (дрен). Дрены прокладываются ниже глубины промерзания почвы на 30-40 см. Траншея копается глубже для обустройства фильтрационного слоя щебня. Для фильтрации подземных вод, трубы с засверленными отверстиями можно обвернуть геотканью.
Глубинный дренаж
Если глубинный дренаж организовываете по периметру строений, то удалённость траншеи от дома, не должна превышать 5 м. В данном случае трубы закладываются на 50 см глубже фундамента. В обоих вариантах, трубы прокладываются с уклоном к водосборникам (колодцам). Водосборник представляет собой заглушенный вертикальный патрубок трубы, выходящий на поверхность земли. С помощью насоса, накопленная вода откачивается из колодца. А также применяется для обслуживания и прочистки дренажной системы.
Как пользоваться дренажным насосом в быту?
Даже если вы раньше не сталкивались с использованием дренажных насосов, по прилагаемой инструкции к устройству можно самостоятельно разобраться в принципе его использования. Простая конструкция моделей не предусматривает трудностей. Азы по эксплуатации вы легко освоите после установки насоса.
Для удобства мы подготовили небольшой гайд по использованию дренажного насоса в домашних условиях:
- в каждом дренажном насосе есть один патрубок. Его присоединяют к трубе. Если вы используете поверхностную модель, у нее обязательно есть шланг, который используют для перекачивания воды. На местах соединений используйте прочные хомуты. Они позволят создать герметичное соединение. Трубы и патрубки насоса должны подходить друг к другу. Ориентируйтесь на инструкцию от производителя, в которой прописывают пошаговую инструкцию по подключению насоса;
- нужно погрузить насос в источник с достаточным количеством жидкости. Для установки на дно дренажного насоса продумайте подставку. Основание должно быть ровным. Если же вы выбрали наружный насос, в воду погружаются только входную трубу. Погружные дренажные насосы ни в коем случае не могут быть установлены на дно источника. В этом случае насос будет выкачивать весь мусор со дна. Так он быстро выйдет из строя;
- запуск системы осуществляется только в том случае, если в источнике будет достаточное количество жидкости. Этот критерий регулируется автоматическим поплавком. Нельзя забывать о состоянии фильтров. Они не должны забиваться. Для этого нужна периодическая проверка их состояния.
Простые эксплуатационные особенности не создадут вам никаких неприятностей и трудностей. Придерживайтесь базовых правил, и насос прослужит без сбоев.
Обслуживание дренажного насоса
Помимо контроля над фильтрами нельзя забывать о поплавках. Эти конструктивные элементы могут нуждаться в настройках, обслуживании. Чаще всего необходимость в обслуживании или ремонте возникает при работе с загрязненной средой. Если вы перекачиваете исключительно чистую воду, трудности в процесс эксплуатации возникают крайне редко.
Поплавковые выключатели, работающие в загрязненной среде, производители советуют раз в месяц. Для чистки поплавка нужно использовать лишь поток воды. Если вы упустите этот момент, есть риски некорректной работы дренажного насоса. Он может прилипать к насосу или трубам. Все это приведет к неправильному измерению уровня воды в системе.
Если шарик застрял в поплавке, вы можете исправить его самостоятельно. Также вы сами можете подкрутить поплавок, зафиксировать крепежи. Выйти из строя может амортизатор. В этом случае потребуется его замена. Следите за состоянием проводки. Если произошел обрыв, нужна полная замена или устранение проблемы с помощью изоленты. Нужно объективно оценивать целесообразность ремонта дренажного насоса. В некоторых случаях проще будет купить новое оборудование.
В качестве заключения
Итак, на что же стоит обратить внимание при выборе насоса для дренажа:
- Подбирая подходящий дренажный, ориентируйтесь на продукцию проверенных производителей. Здесь стоит особенно выделить: Pedrollo (Италия), Джилекс (Россия), Гном (Украина) и Грундфос (Европейский союз).
- Предварительно изучите основные предложения на рынке. Компании постоянно выпускают модели, выделяющиеся более совершенными техническими характеристиками.
- Разберите особенности основных типов станций.
- Выделите задачи, которые необходимо выполнять с помощью изделия.
- Опирайтесь на имеющийся бюджет.
- Предварительно желательно проконсультироваться с компетентными специалистами, попросить подходящего совета. Каждый тип работ имеет свои тонкости, специфические особенности.
- Обязательно протестируйте дренажный насос перед оформлением покупки и уточните наличие гарантии.
Источники
- https://sdelat-dom.ru/stroitelstvo/vodosnabshenie/drenazhnyj-nasos/
- https://sadovij-pomoshnik.ru/nasosnoe-oborudovanie/nasosy-dlya-skvazhin-i-kolodtsev/drenazhnye.html
- http://aqua-guru.ru/nasos/drenazhnyj-nasos.html
- http://kanalizacia-doma.ru/chto-takoe-drenazhnyj-nasos.html
- https://santechbomba.ru/publications/drenazhnyy-nasos-printsip-deystviya-ustroystvo-i-osobennosti-ekspluatatsii/
- https://moikolodets.ru/drenazhnyj-nasos-392
- https://vivoz-gbo.ru/avtonomnaya-kanalizaciya/drenazhnyj-nasos
- https://VodaSovet.ru/nasos/drenazhnyj-nasos-s-vstroennym-poplavkovym-vyklyuchatelem
- https://www.kanalizaciya-stroy.ru/drenazhniy_nasos.html
Причины поломки дренажных насосов
Из строя может выйти как новое оборудование, так и оборудование, находящееся в эксплуатации более года. Вновь приобретенное устройство может выйти из строя из-за производственного брака при сборке: поврежденного поршня или неправильно подключенного клапана.
Сбои часто возникают из-за неправильной установки, если:
- опустили агрегат на недостаточную глубину;
- позволил воздуху попасть в отсек для забора воды;
- входное отверстие для воды находится над водой и не залито жидкостью.
Эти недостатки легко исправить простой проверкой, но лучше их избегать.

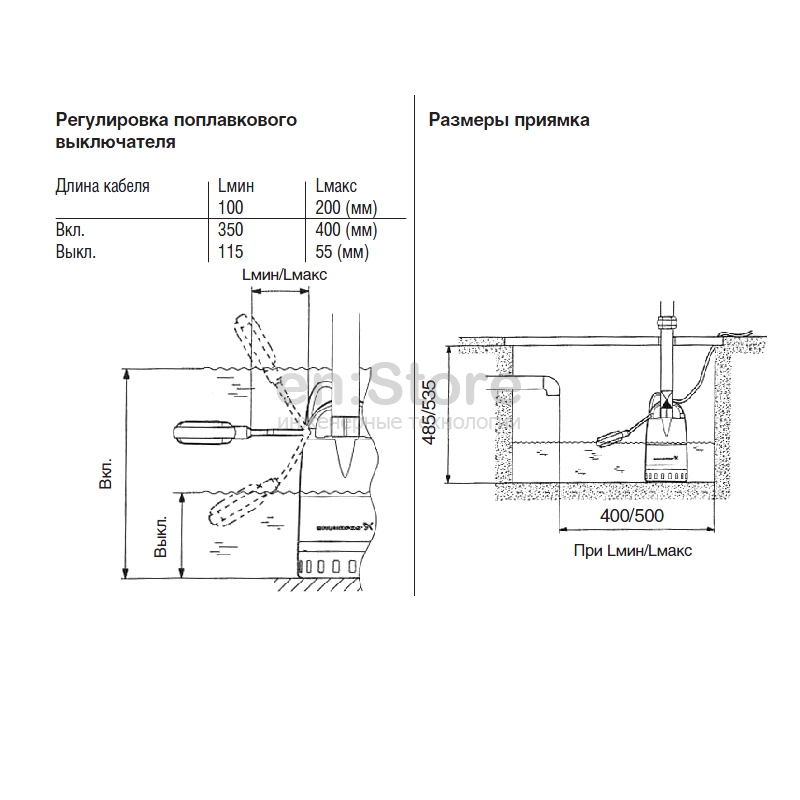

На схеме установки погружного дренажного насоса помимо расположения основного оборудования можно увидеть монтаж напорного трубопровода с обратным клапаном и задвижкой
Чаще всего проблемы возникают при эксплуатации оборудования. Производитель устанавливает контрольные параметры, в пределах которых необходимо действовать (они декларируются в техническом паспорте товара). Если оборудование используется неправильно, не по прямому назначению, оно просто не выдержит нагрузки.
Например, для дренажного устройства нормально перекачивать грязную воду. Это означает, что могут возникнуть проблемы, если вы начнете перемещать чистую питьевую воду (для чего предназначены колодцы и модели колодцев). Напротив, слишком крупная грязь забивает фильтры, в результате чего насос перестает работать.
К тому же проблемы ждут, если оборудование простаивает, в «сухом» режиме — обязательно произойдет перегрев, который не всегда можно исправить самостоятельно. По недосмотру это может привести к дорогостоящему сервисному ремонту.
Отсутствие профилактики, редкие технические осмотры тоже могут стать причиной поломки. Многие проблемы можно избежать, если их предотвратить, заменив одну из деталей или проведя элементарную очистку.
Основные изготовители фекальных насосов
Это оборудование производят многие изготовители. На нашем рынке распространены:
Насосы Pedrollo. Механизмы этой марки используются для перекачки очень грязных сточных вод. Больше всех распространены линейки VXm MC/MCm. Из них первые, не слишком мощные, для их работы необходимо питание от сети 220 вольт, номинальная мощность насосов 0,6 кВт. Это самые распространенные устройства для откачки фекальных вод в частных домах. По инструкции разрешено перекачивать стоки с размером твердых элементов до 35 мм. Технические характеристики оборудования:
- напряжение 220-380 вольт;
- максимальные уровень жидкости до дна емкости – 40 мм;
- производительность устройства 15-66 л/час;
- погружать насосы этой марки можно на глубину 8-22 м;
- диаметр выходной трубы – 1,5-2,5 дюйма.
Насос фекальный Grundfos SEG. Агрегат оборудован измельчителем и предназначен для перекачки канализационных стоков, дренажных вод, стоков с бытовыми отходами. Способен перекачивать стоки на значительные расстояния, но при этом размер трубы ограничен 40 мм.
Основные характеристики оборудования:
- материал корпуса – чугун;
- насос оснащен системой регулировки рабочего колеса;
- устанавливается 2 реле защиты устройства от перегрева;
- применяется для откачки до глубины от 10 метров;
- максимально допустимая температура откачиваемой жидкости – 40 градусов.
Насосы фекальные Джиллекс. Компания производит два типа насосов – Фекальник и Дренажник, названия которых говорит об их назначении. Допустимые размер твердых включений 35 мм.
Основные технические характеристики:
- производительность 160-260 литров в час;
- глубина погружения – 6-11 м;
- установка поплавкового выключателя.
Sulzer – насосы для напорной канализации. Это станция для перекачки фекальных стоков с одновременной их переработкой до состояния жидкотекучей массы. Их преимущество заключается в быстрой установке и запуске установки. Станция оснащается надежным обратным клапаном и мощным измельчителем твердых включений.
Фекальный насос Вихрь предназначается для перекачки стоков с сильными волокнистыми загрязнениями. Применяется в бытовых целях. Основные технические характеристики:
- мощность 450-1500 ватт;
- напор 9-18 метров;
- производительность 16-24 кубометра в час;
- допускаются твердые включения 15-42 миллиметра;
- допустимая температура жидкости – 40 градусов.
Использование насоса для принудительной перекачки канализационных стоков, часто является вынужденным решением, на который влияет окружающий ландшафт.
Основные преимущества насосов Unipump SUB 257
Использование погружного насоса с внешним поплавковым выключателем невозможно в узких ямах, так как требуется пространство для перемещения поплавка, что исключено в указанных местах. Но если в таких случаях используется сливной насос с автоматическим включением без поплавка, то есть устройство, в котором поплавок уже встроен в корпус, то при эксплуатации проблем не возникает. Единственным условием для этого является то, что размер отстойника или другого резервуара, из которого должна перекачиваться вода, должен быть немного больше (шире) для технической установки насоса.
С учетом конструктивных особенностей таких установок ничто не мешает ходу встроенного поплавка, а значит, он сможет выполнять свою функцию и отключать насос при критическом уровне воды. Такой принцип работы используется как на погружных, так и на полупогружных установках. Например, он используется в дренажных насосах российского производителя Unipump .
Модель серии SUB 257 P отличается достаточно высокой производительностью, до 6 м 3 / час, особенно при использовании в условиях откачки чистой или слабозагрязненной воды из узких колодцев. При этом мощность устройства невысока, например, для модели SUB 257 P — 250 Вт, но ее достаточно для выполнения возложенных на помпу функций. Другой важный параметр помпы, а именно напор воды, на выходе дает 6 м водяного столба, что является достаточно оптимальным показателем для устройств, применяемых в бытовых целях.
Выбирая тип насоса без поплавка для дачи, следует учитывать, что использовать их для перекачивания сильно загрязненных жидкостей не рекомендуется. Иногда недостатком является то, что их работа в автоматическом режиме не позволяет полностью высушить яму или другую емкость. В этом случае выход прост: ручное управление со встроенной блокировкой поплавка, но нужно следить за тем, чтобы не перегреть мотор.

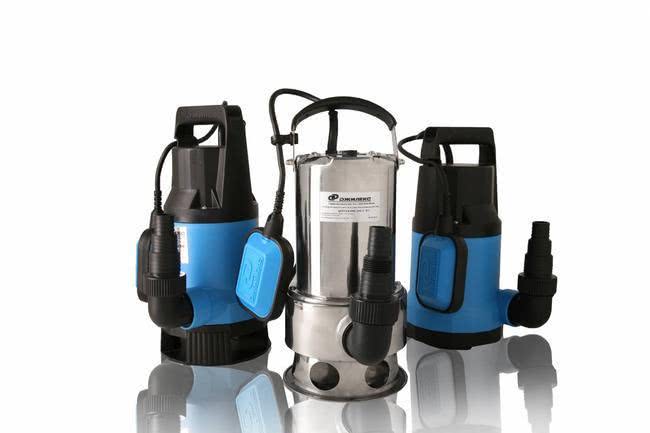

Дренажный насос со встроенным поплавком применяется для установки в колодцы, резервуары, хранилища, резервуары и другие места сбора жидкостей и стоков. В один контейнер можно установить несколько поплавков, если каждый из них предназначен для выполнения разных функций. Это может быть контроллер насоса, датчик уровня или перелив жидкости. Их использование защищает насосное оборудование при переходе в режим «сухого хода», а также защищает от перелива при заполнении резервуара.
Распространенные модели насосов с поплавковыми выключателями
Сегодня дренажные насосы на рынке представлены отечественной и зарубежной продукцией. Из них несколько брендов пользуются наибольшейпопулярностью среди российских потребителей.
Джилекс
Российская компания занимается выпуском насосного оборудования с 1993 года. Насосы «Дренажник» разработаны с учетом условий и нужд отечественного рынка. Они неприхотливы к колебаниям напряжения и чистоте перекачиваемой жидкости, надежны и привлекательны с материальной точки зрения.
Оборудование приспособлено к работе в автономных условиях, в случае комплектации его генераторами переменного тока. Сегодня продукция представлена четырьмя насосами, имеющими пластиковые и металлические корпуса и поплавковые выключатели. Технические характеристики агрегатов:
- производительность – 110…550л/мин.;
- высота подачи – 6…14м;
- потребляемая мощность – 200…2000Вт;
- вес – 4,3…14,6кг;
- глубина погружения – 8м;
- размер твердых включений – 5…40мм.
Gardena
Немецкая компания специализируется на выпуске продукции, предназначенной для ухода за садовыми участками и огородами. Более чем за 50 лет своего существования Gardena добилась мирового признания, в том числе и российских потребителей.
Дренажные насосы изготавливаются в металлических и пластиковых корпусах с поплавковыми выключателями, обеспечивающими автоматический режим работы. Технические характеристики складываются из нескольких показателей:
- производительность – 6000…20000л/ч.;
- высота подачи – 5…11м;
- потребляемая мощность – 220…1050Вт;
- вес – 3,8…8,3кг;
- глубина погружения – 7м;
- размер твердых включений – 25…38мм;
- длина кабеля – 10м.

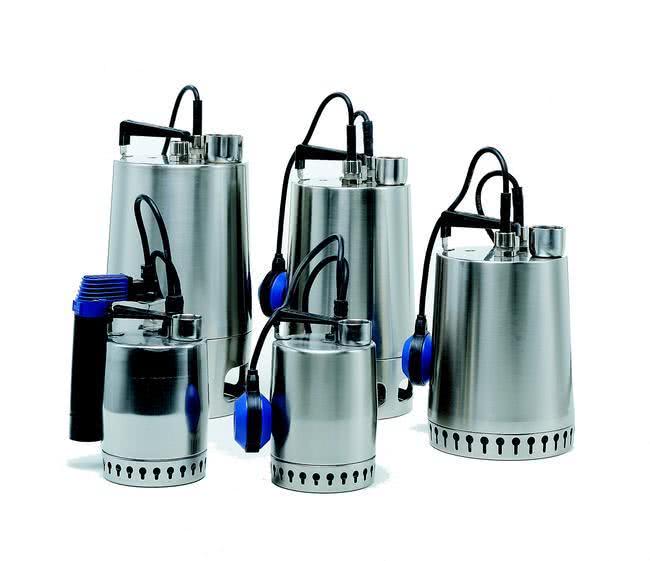

Grundfos
Предприятие было основано в Дании в 1945 году как небольшая мастерская по обработке металла и пресс-литью. Сегодня концерн занимает лидирующие позиции по разработке и выпуску насосного оборудования. Он имеет производственные и торговые площадки во многих странах мира, а россияне узнали о продукции Grundfos еще в 1962 году.
Компанией изготавливаются дренажные насосы нескольких разновидностей:
- из композитных материалов и металла;
- с сетчатыми фильтрами, выполненными из нержавеющей стали;
- с поплавковыми и вертикальными выключателями.
Некоторые модели имеют низкий уровень всасывания (до 3мм) и оснащены уникальной системой безжидкостного охлаждения. Но все дренажные насосы Grundfos:
- надежны;
- эффективны;
- износоустойчивы;
- просты в установке;
- не требуют технического обслуживания.
Makita
Японская компания появилась в 1915 году в качестве торгово-ремонтного предприятия. Свой столетний юбилей она встретила огромным ассортиментом выпускаемой продукции и 8 огромными предприятиями, два их которых расположены на Европейском континенте.
Makita производит различную продукцию, в числе которой присутствуют дренажные насосы с поплавковыми выключателями и корпусами из стали или прочного пластика. Технические характеристики:
- производительность – 8400…15000л/ч;
- высота подачи – 5…10м;
- потребляемая мощность – 400…1100Вт;
- вес – 3,3…5,9кг;
- глубина погружения – 5м;
- размер твердых включений – 35мм;
- длина кабеля – 10м.
Pedrollo
Итальянская компания начала свое существование в 1974 году, завоевав, со временем, уважение потребителей качественной продукцией. Сегодня насосы Pedrollo известны далеко за пределами страны. Бренду присуждено немало премий на выставках разного уровня за инновационный подход к разработке насосного оборудования.
Ассортимент дренажных насосов представлен несколькими видами продукции. Основные характеристики:
- производительность – 160…400л/мин;
- высота подачи – 7…27м;
- глубина погружения – 3…10м;
- размер твердых включений – 2…40мм.
Не менее популярными торговыми марками на рынке дренажных насосов являются:
- AL-KO (Австрия);
- Karcher (Германия);
- Вихрь (Россия);
- DAB (Италия);
- Ergus (Италия);
- HERZ (Китай).
Типы насосов
Дренажных насосов существует три основных типа:
- поверхностные;
- погружные;
- полупогружные.
Рассмотрим каждый вид подробнее.
Поверхностные
Такие дренажные насосы устанавливается на поверхности рядом с объектом, из которого необходимо удалить грязную жидкость. От помпы отходит шланг, который опускается на дно резервуара и осуществляет забор воды. Выброс осуществляется через другой шланг, прикрепленный к выходному патрубку. Слив стоков происходит в специальную емкость или просто на землю. Устройство включается и отключается с помощью простого и надежного механизма и функционирует в автоматическом режиме. Такое оборудование ни в коем случае нельзя погружать в жидкость и оставлять на открытом пространстве, так как из-за негерметичного корпуса при попадании на него воды, он может выйти из строя. Поэтому их в основном используют для временной установки под различными навесами. Длительное использование возможно только при условии монтажа в закрытом помещении.
Основные преимущества поверхностных насосов:
- небольшие габариты;
- легкость установки и демонтажа;
- простота в использовании и ремонте.
Недостаток – их производительность значительно ниже, чем у погружных агрегатов.
Погружные
Погружные дренажные насосы полностью помещаются в загрязненную среду. Они всасывают жидкость через входной патрубок, находящийся внизу корпуса. Механизмы насоса включаются автоматически при помощи специальных устройств в виде поплавков или пузырей из пластика, реагирующих на изменение уровня воды. Погружные насосы в большинстве случаев используются для определенных целей и устанавливаются на постоянное место. Их значительно труднее монтировать, чем поверхностные модели, но они оправдывают эти неудобства своими преимуществами. Такие устройства более производительны, имеют длительный срок эксплуатации, безопасны и надежны, защищены прочным и герметичным корпусом.
Полупогружные
Полупогружные приборы являются разновидностью погружных. Они погружаются в стоковые воды не полностью. В их корпусе имеется специальный поплавок, который удерживает насос в плавающем состоянии. В той части корпуса, которая находится на поверхности, размещается электрический двигатель. В нижней части имеется входное отверстие, через которое поступает жидкость. Такие модели дренажных насосов идеальны для использования в частных домах для бытовых целей, так как они значительно дешевле своих аналогов, проще в монтаже и удобнее в эксплуатации. Их существенный недостаток – неспособность откачивать жидкости с твердыми частицами размером более 15 мм.
Основные преимущества и недостатки дренажных насосов
К плюсам можно отнести:
- Устройства могут устанавливаться автономно и стационарно, что существенно упрощает работу.
- Внутри имеется поплавок-выключатель, контролирующий уровень заполнения воды.
- Производство осуществляется из крайне прочных материалов, что гарантирует максимальную продолжительность службы. Благодаря этому, на корпусе даже по истечении времени будут отсутствовать признаки коррозии и прочие повреждения, вызванные внешними раздражителями.
- Насосы обладают компактными размерами (маленьким весом), что упрощает процесс их транспортировки.
- Пользователь получает возможность откачивать воду, содержащую твердые частицы. Отлично перерабатываются даже волокна и материалы, возникшие после неагрессивных химических реакций.
- Современные модели отличаются высокой производительностью, хорошей максимальной глубиной погружения.
- В особом трудоемком уходе нет необходимости.
Недостатков немного. Самый серьезный — зависимость от сетей электропитания. Устройство не будет функционировать без постоянной подачи энергии. Учтите этот факт перед приобретением.
Насос дренажный JEMIX FSCP-550. Встроенный поплавок
Дренажный насос JEMIX FSCP-550 используется для:
– откачки грунтовых вод из подвальных помещений;
– осушения небольших прудов и бассейнов;
– забора воды для полива, из разных водоемов;
– перекачивания пресной воды из колодцев.
Максимальный размер фракций в воде не должен превышать 5 мм.
Дренажный насос JEMIX FSCP-550 имеет встроенный в корпус поплавковый выключатель который включает и отключает насос по уровню воды в автоматическом режиме, что предотвращает работу насоса без воды и повышает удобство использования.
Технические характеристики дренажного насоса JEMIX FSCP-550:
- Мощность — 550 ВТ
- Максимальная производительность — 9,5 м³/час
- Максимальный подъем — 8 метров
- Подключение шланг/труба — 1, 1¼, 1½ дюйма
- Максимальная глубина погружения — 7 метров
- Размер фракций — 5 мм
- Включение при уровне воды 10 см
- Отключение при уровне воды 5 см
- Напряжение — 220в, 50 Гц
- Длина сетевого кабеля — 8 метров
- Макс. темп. воды +40°С
- Диаметр 20 см
- Высота без патрубка 30 см
- Объём упаковки — 0,012 м³
- Вес — 4,85 кг
- Гарантия — 12 месяцев*
* гарантия действует при соблюдении условий использования прописанных в инструкции по эксплуатации.
Комплектация дренажного насоса JEMIX FSCP-550:
- Насос с поплавком в сборе
- Патрубок выходной
- Инструкция
- Упаковка

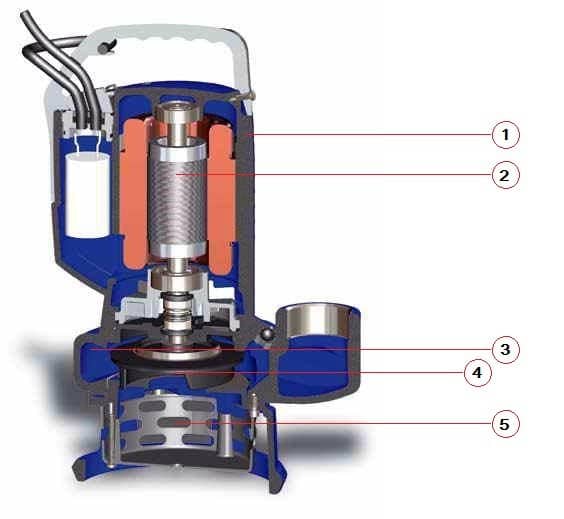

Устройство дренажного насоса JEMIX FSCP-550

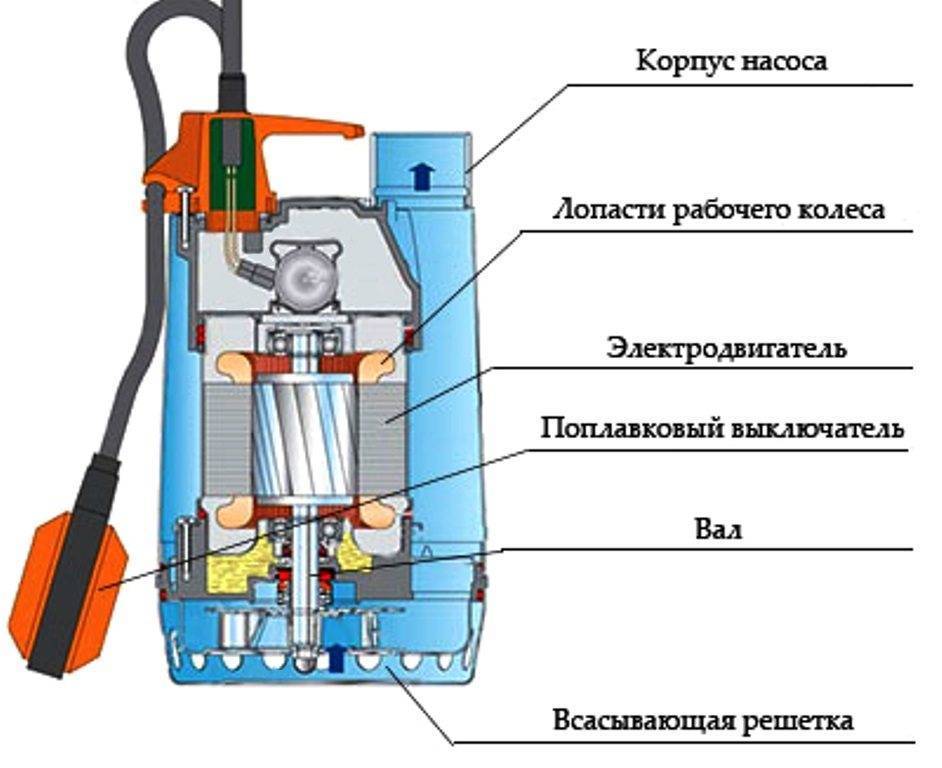

Насосы JEMIX состоят из корпуса, ручки для переноски, поплавкового выключателя, крыльчатки и электрического кабеля.
В верхней части корпуса находятся: асинхронный, однофазный электродвигатель, пусковой конденсатор, тепловое реле. Пусковой конденсатор, необходим для начала вращения ротора электродвигателя. Тепловое реле в случае перегрева отключает электродвигатель и после охлаждения, включает в автоматическом режиме.
После включения насоса, за счет движения крыльчатки, вода и примеси поступают в нижнюю часть насоса. Вода проходит сквозь отверстия в крышке и поступает в выходной патрубок. Поплавковый выключатель включает и отключает насос в автоматическом режиме при изменении уровня воды.
- Выходной патрубок
- Ручка для переноски
- Кнопка режимов работы
- Камера поплавкового выключателя
- Модель и тех. данные
- Корпус насоса
- Всасывающая часть насоса
- Серийный номер
Установка дренажного насоса JEMIX FSCP-550
Насосы JEMIX необходимо устанавливать на максимально ровный участок дна или подвешивать за ручку. Насос включается и отключается автоматически с помощью поплавкового выключателя.
- Привяжите к ручке насоса стальной или капроновый трос.
- Наденьте шланг или напорный рукав на выходной патрубок насоса и закрепите его хомутом,
также можно с помощью переходника (не комплектуется) присоединить напорную пластиковую или металлическую трубу. - Скрепите стяжками или изолентой трос, электрический кабель и напорный шланг.
- Отрегулируйте длину кабеля поплавка с помощью фиксатора на ручке насоса.
- Опустите насос в колодец, приямок, канаву, пруд, или другой водоем и закрепите трос.
- Насос готов к работе.
Запуск дренажного насоса JEMIX FSCP-550
- Проверьте, достаточен ли уровень воды в колодце или водоеме. Если есть вероятность опорожнения, не оставляйте насос без надзора.
- Установленный и подготовленный к работе насос с помощью вилки электропитания подключите к источнику электрического тока (розетка должна быть обязательно заземлена и подключена через УЗО с током срабатывания 30 мА).
- Проверьте поступает ли вода от насоса.
- Исключите попадание воды на вилку электропитания.
- Убедитесь что насос работает нормально. В случаях: изменения шума, появления постороннего запаха, дыма, стука, выключите насос и обратитесь в сертифицированный сервисный центр.
- В случае перегрева электродвигателя насоса, сработает тепловая защита, насос выключится.В этом случае отключите насос от источника электрического тока. Выясните и устраните причину перегрева электродвигателя или обратитесь в сертифицированный сервисный центр.
- Во время эксплуатации насос не требует дополнительного обслуживания.
Критерии выбора запчастей для дренажных насосов
Марка и модель насоса: При выборе запчастей необходимо учитывать марку и модель насоса. Запчасти разных производителей и моделей насосов могут иметь разные размеры и характеристики, что может негативно отразиться на работе насоса.
Вид запчасти: Дренажные насосы состоят из множества элементов, каждый из которых может требовать замены. Необходимо определить, какая запчасть эксплуатируется и требуется замена: ротор, статор, уплотнитель, крышка, корпус и т.д.
Тип материала: Некоторые запчасти дренажных насосов могут быть изготовлены из разных материалов: пластик, металл, резина и другие. Необходимо выбирать материал в зависимости от того, как он совместим с рабочей жидкостью.
Размер и параметры: Каждая запчасть имеет свои размеры и параметры, которые должны соответствовать конкретной модели насоса. Не стоит экономить на качестве и выбирать запчасти с неподходящими параметрами, так как это может привести к неполадкам в работе насоса.
Стоимость: Одним из важных критериев выбора является стоимость запчастей. Необходимо оценить цену запчасти в соответствии с ее качеством и длительностью эксплуатации, чтобы избежать частых и дорогостоящих замен в будущем.
Надежность производителя: Важно выбирать запчасти от надежных и проверенных производителей, чтобы быть уверенным в качестве приобретенной продукции. Некачественные запчасти могут стать причиной неполадок в работе насоса и привести к его поломке
Классификация продукции
Выделяется два основных типа:
- Погружные;
- Поверхностные.
Первые устанавливаются в бассейне, отстойнике. Здесь отсутствуют специализированные патрубки (шланги). Перекачивание воды осуществляется в специально подготовленный резервуар. Влага идет сквозь маленькое отверстие дренажного насоса. Для этого изделия оснащаются специализированными фильтрами, которые способны пропускать исключительно фракции определенного размера.
Поверхностные изделия имеют существенное отличие. Установка осуществляется рядом с котлованами, а также колодцами. Вода идет по специальным шлангам. Имеются модели с контролем уровня жидкости. Они оснащаются специальным поплавком. Встречаются изделия без выключателя, работают они исключительно стационарно.
Классификация по месту расположения
Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.
Стоит отметить, что есть несколько видов погружных насосов.
- Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
- Центробежные аппараты, которые были рассмотрены выше.
Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.
Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.
Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.
Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.
Погружные насосы
Погружные насосы, помимо прочего, делятся по назначению:
- скважинные;
- колодезные;
- дренажные;
- фекальные.
Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.
Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.
Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.
Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.
Поверхностные насосы
Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:
- самовсасывающие;
- автоматические;
- насосные станции.
Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.
Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.
Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.
Принцип работы и устройство дренажной помпы
Основные элементы помпы:
- двигатель, преобразующий энергию электрического тока во вращение вала или возвратно-поступательное движение штока,
- рабочий узел в прочном корпусе, отвечающий за всасывание жидкости и нагнетание ее в трассу откачки,
- приемный и выкидной патрубки стандартного диаметра для удобства подключения трубок.
Кроме обеспечения необходимого напора и расхода жидкости к помпе, для дренажа любого кондиционера предъявляются дополнительные требования:
- низкий уровень шума и вибрации,
- компактные размеры, позволяющие скрытый способ установки,
- удобство подключения и демонтажа,
- минимальное техническое обслуживание,
- высокая надежность и долговечность.
Принцип работы дренажного насоса прост. При наборе определенного уровня воды в поддоне срабатывает датчик, подающий сигнал на пуск электродвигателя. Он приводит в движение рабочий орган помпы, который начинает интенсивно перемещать поступающую в приемный патрубок воду в сторону напорного штуцера. В результате устанавливается устойчивый поток жидкости.
Схема работы помпы
Создаваемого давления хватает для преодоления перепада высот и сопротивления трассы трубопроводов. После откачки датчик обнаруживает отсутствие воды и размыкает электрическую цепь. Помпа переходит в режим ожидания.
Для сведения! Производители насосного оборудования выпускают продукцию различной конструкции. Их технические характеристики могут лежать в широком диапазоне. Это надо учитывать при самостоятельном выборе насоса.
Основные виды помп и их характеристики
На специализированном рынке климатического оборудования можно приобрести дренажные насосы для разных кондиционеров нескольких основных типов.
Раздельного типа
Такой насос оснащен собственным небольшим баком для сбора жидкости с уже установленным в нем прибором контроля уровня. Это устройство можно разместить в существующем поддоне кондиционера или на небольшом удалении от него с помощью гибкой трубки. Иногда его встраивают в имеющуюся штатную систему дренирования, которая не справляется со своей задачей.
Помпы этой категории обеспечивают достаточный для большинства сплит-систем расход до 60 л/час и напор 3-14 метров столба жидкости. При увеличенной высоте откачки придется искать оборудование другого типа.
Наливная
Для разветвленных мультисистем с возможностью простого подключения к канализации предназначены наливные помпы. Они оснащаются большим приемным резервуаром и обеспечивают откачку до 1500 л/час собранной жидкости преимущественно по горизонтальным трубопроводам на высоту не более 3-6 метров.
Такой агрегат заинтересует крупные организации, но будет нерентабельным при индивидуальном использовании.
Встраиваемая
Встраиваемый насос является непременным атрибутом всех канальных и кассетных систем. Им комплектуются кондиционеры большинства ведущих фирм, стремящихся к максимальной готовности предлагаемого товара к эффективной работе. Он рассчитан на стандартные условия эксплуатации климатического оборудования, перекачивая до 170 л/час.
Надо знать! При сложной конфигурации и большой длине трубопроводов в помощь такой помпе иногда приходится монтировать дополнительную.
Перистальтическая
Перистальтические насосы нужны там, где небольшое количество жидкости надо откачать на высоту более 10 метров. Их стоимость в 2-3 раза превышает цену аналогичных помп другой конструкции, поэтому приобретают их только в исключительных случаях.
Производительность такого оборудования редко превышает 10 л/час.
Помпа для кондиционера наливная
Помпа раздельного типа
Перистальтическая
