Как заменить полотенцесушитель в ванной своими руками

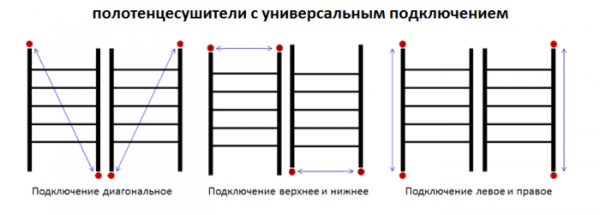

Выбор подходящего способа подключения

В настоящее время рынок предлагает три вида полотенцесушителей: водяные, электрические и комбинированные. Самый распространенный вид – водяные полотенцесушители. На них мы и остановимся.

Есть два варианта подключения водяных полотенцесушителей:

• к системе отопления;
• к водопроводу горячего водоснабжения.

Чаще всего выбирают 2-й вариант, потому что в этом случае гарантирован круглосуточный и круглогодичный нагрев. Подключение же к отопительной системе нежелательно, так как горячая вода в ней бывает лишь в отопительный сезон. Кроме того, встает вопрос: как заменить полотенцесушитель в ванной в зимнее время, ведь никто не позволит сделать врезку в отопительные трубы – можно заморозить весь стояк.

Монтаж полотенцесушителя с боковым подключением немного сложнее, зато выглядит он очень эстетично

Перед тем как установить полотенцесушитель в ванной, нужно выбрать способ его подключения. При замене старого полотенцесушителя советского образца нужно будет подобрать новую модель такого же диаметра, рассчитанную на нижнее подключение. Если при ремонте в ванной трубы были «утоплены» в стену, а снаружи остались только выходы, то в этом случае можно установить водяной полотенцесушитель с боковым подключением. Его монтаж более сложный, но смотреться такая модель будет несравнимо лучше.

Важно! Установка полотенцесушителя такого типа требует тщательного изолирования соединений, поскольку устранение протечек полотенцесушителя, трубы которого спрятаны в стене, работа очень трудоемкая

Подготовка к работам

Как обычно, первым важным этапом является подготовка. Для начала, давайте определимся со временем проведения работ. Если вы живете в частном доме, то никак не ограничены в этом вопросе. Особенно в том случае, когда схема разводки отопления предполагает возможность отключения одного из приборов, не затрагивая ограничивая подачу теплоносителя к остальным.

Если же вы живете во многоквартирном доме с централизованной системой водоснабжения, то придется ждать окончания отопительного сезона. Для демонтажа и замены полотенцесушителя необходимо ограничить подачу теплоносителя, причем в такой ситуации должен отключаться весь стояк. Понятно, что во время зимы никто не станет его перекрывать, в противном случае замерзнут все соседи.

Вторым этапом подготовки является составление схемы. Если вы планируете просто снять старый полотенцесушитель и поставить на его место точно такой же новый, то можно обойтись и без нее. Но в случае необходимости прокладки новых труб или смены типа подключения оборудования схема является обязательной.

Далее запасаемся необходимыми инструментами. Они зависят от того, с какими именно трубами мы будем иметь дело. Например, для полипропиленовых необходим специальный паяльный аппарат, а для металлопластиковых — обжимные клещи.

Кроме того, вам точно понадобится строительный уровень, чтобы избежать перекосов нового оборудования при установке. А еще: ножницы-труборезы, устройство для нарезания резьбы, перфоратор и ключи (разводной и трубный). Это минимальный набор, который может слегка расшириться, в зависимости от индивидуальных нюансов.

Теперь скажем то, что вам может показаться банальным. После покупки нового полотенцесушителя внимательно прочитайте прилагаемую к нему инструкцию. Многие пропускают этот этап, а зря. Иногда производители указывают в ней некоторые важные нюансы, свойственные конкретной модели, которые необходимо учесть при установке.

Следующее, что нужно сделать — это разобраться в комплектации. Подобрать соединительные элементы, проверить, как они подходят друг к другу. В общем, в буквальном смысле прощупать детали предстоящей работы. Это значительно облегчит процесс в дальнейшем. Заодно проверьте, чтобы абсолютно все составляющие были в наличии. Ведь всякое бывает, а бежать посреди процесса за недостающим фитингом — это трата драгоценного времени.

Последний этап подготовки касается только тех, кто планирует не только заменить полотенцесушитель, но и разместить его в другом месте ванной комнаты. Подобные процедуры способны изменить нагрузку на всю систему водоснабжения или отопления в доме.

Поэтому вам необходимо предварительно составить план изменений и обратиться с ним в управляющую компанию для согласования. Только получив официальное разрешение на подобную перепланировку, вы будете иметь право ее произвести.

Какой порядок действий при замене старого полотенцесушителя через ЖЭК?

Как выбрать подрядчика?

Если вы решили доверить все работы профессионалам, то нужно серьезно задуматься над их выбором – доверяться первому попавшемуся не стоит. Здесь, естественно, играет большую роль стоимость услуг и время их предоставления.

Однако нельзя забывать и о репутации фирмы. Более того, она должна предоставить документацию, которая дает им законное право на выполнение подобных работ. Основными документами являются свидетельство о допусках СРО и договор

Именно свидетельство СРО имеет важное значение, поскольку лицензия отменена еще с 01.01.2010г

Само собой, замена полотенцесушителя и цена за выполнение работ в данном случае будет выше, чем у обычных исполнителей. В то же самое время вы получаете следующие преимущества:

• квалифицированное исполнение заказа;
• качественные комплектующие;
• ответственность подрядчика;
• гарантийные обязательства.

Всего этого можно лишиться, если замена сделана «левым» сантехником. Хорошо, когда негативных последствий удастся избежать, например, элементарной протечки, после которой придется переделывать не только всю работу, но и заниматься ремонтом у затопленных соседей. Поэтому лучше сразу обратиться к фирме с соответствующим опытом и документацией.

Идем в ЖЭК

Итак, выбор мастера сделан, но это только начало процесса. Теперь предстоит не совсем простая процедура отключения стояка, к которому подключен прибор для сушки полотенец. Некоторые компании при замене старого полотенцесушителя через ЖЭК эти хлопоты берут на себя, правда, требуя за это определенную плату.

Однако не все в состоянии оплатить данную услугу, поэтому рассмотрим процесс более подробно. Порядок действий следующий:

• обратиться в ЖЭУ с заявлением, в котором изложена просьба на разрешение смены старого прибора для сушки полотенец;
• по получению разрешения связаться с диспетчером и согласовать время выполнения работ;
• установить агрегат и проверить его работу;
• пригласить представителя ЖЭУ для проверки соответствия выполненных работ разрешению.

Использование байпаса

Для того чтобы система функционировала более эффективно, она предусматривает обустройство байпаса. Он представляет собой запасной канал, к которому можно подключить любое оборудование, участвующее в отоплении. Его задача — обеспечить функционирование системы, когда возникают аварийные ситуации в подключенных компонентах.

Обычно начинающие мастера не задумываются о том, что могут возникнуть протечки. Они фиксируют змеевики к основным трубам, не устанавливая запорную арматуру. Такой подход при эксплуатации может стать причиной нарушения герметичности соединений и затопления помещения. Это может иметь негативные последствия, если комната располагается в многоэтажке с централизованным отоплением.

Когда возникает аварийная ситуация, до прекращения подачи воды может пройти много времени. Блокировочные и восстановительные работы могут оставить часть дома без тепла на длительное время. Конструкция с байпасом довольно эффективна и просто, она позволяет получить уверенность в ситуации и не беспокоиться об исправности оборудования.

Для проведения работ нужно будет создать своеобразный стояк для полотенцесушителя, установив на концах труб тройники. Два направленных выхода следует соединить с трубой. Боковые выходы необходимы для установки запорных элементов, к ним будут подсоединены трубы, которые и идут к полотенцесушителю.

Когда конструкция собирается из гибких готовых соединений, при ее монтаже не следует забывать об использовании уплотняющих материалов. Когда монтируется пластиковый трубопровод, нужно воспользоваться паяльником. Мастеру понадобится помощь еще одного человека. Когда для подключения используются жесткие соединения, нужно проследить за соответствием горизонтальному и вертикальному уровню. В ином случае установленный змеевик невозможно будет зафиксировать ровно. Его неправильное положение может испортить все впечатление от ремонта.

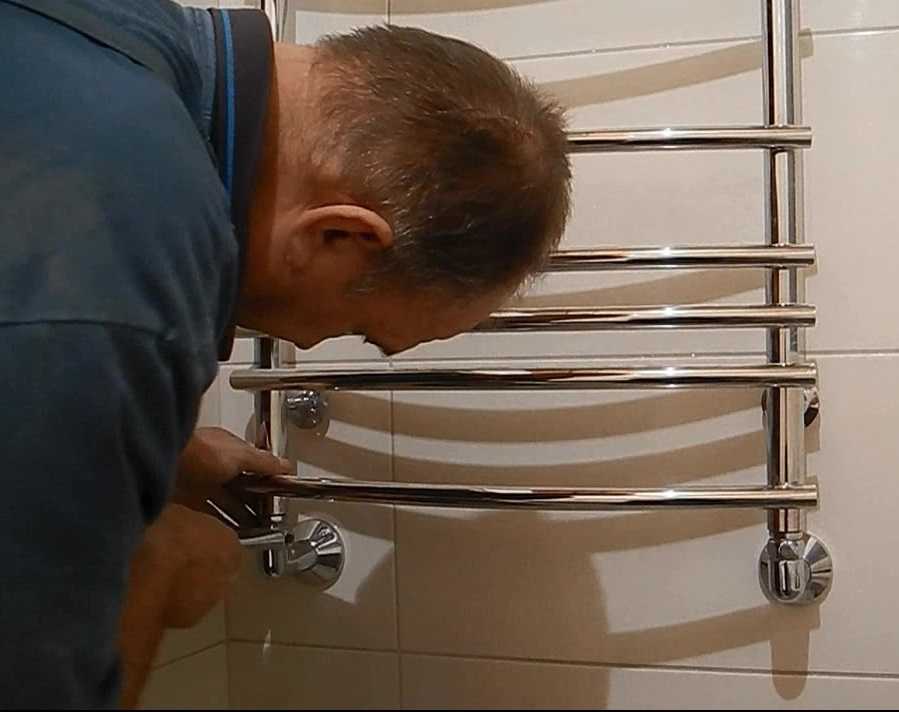

УСТАНОВКА ЭЛЕКТРИЧЕСКОГО ПОЛОТЕНЦЕСУШИТЕЛЯ

В первую очередь необходимо собрать полотенцесушитель, присоединив к нему верхние крепления. Для этого используем болты из комплекта поставки. Прижимаем крепления к корпусу полотенцесушителя, в местах предназначенных для этого и притягиваем болтами.

После этого примеряем полотенцесушитель на стене. Так как в нашем примере, использована схема подключения, при которой нагревательный прибор напрямую подключается к питающему кабелю, то начальной точкой, от которой и будем отталкиваться, является правое нижнее крепление.

Помещаем питающий кабель внутрь ножки, затем выравниваем положение полотенцесушителя по уровню. После чего отмечаем с помощью карандаша или маркера места отверстий для крепления полотенцесушителя.

Далее, в зависимости от типа основания, выбирается инструмент для проделывания отверстий. В нашем примере, электрический полотенцесушитель устанавливается на стену, облицованную кафельной плиткой, поэтому используем шуруповерт и сверло по кафелю. Для фиксации полотенцесушителя диаметр крепежных отверстий должен быть — 6мм (по размеру дюбелей из комплекта поставки).

Очень важно правильно подобрать вид используемого крепежа, подходящий именно под ваш материал стен, от этого зависит надежность и долговечность установки. Когда все отверстия готовы, вставляем в них дюбели (пластиковые пробки). Заходить они будут тяжело, поэтому лучше аккуратно, чтоб не повредить плитку, забить их молотком

Заходить они будут тяжело, поэтому лучше аккуратно, чтоб не повредить плитку, забить их молотком

Когда все отверстия готовы, вставляем в них дюбели (пластиковые пробки). Заходить они будут тяжело, поэтому лучше аккуратно, чтоб не повредить плитку, забить их молотком.

Переходим к подготовке питающего провода.

Перед началом работы с электрическим кабелем обязательно убедитесь в отсутствии напряжения на нем. Лучше всего выключить защитную автоматику в учетно-распределительном щите.

Для удобства установки укорачиваем его, вполне достаточно длины 60-80мм. Снимаем защитную оплетку с кабеля и зачищаем концы жил на 5-7мм.

Конструкция данного полотенцесушителя не требует подключения заземления, поэтому для соединения используется лишь фазный — белый и нулевой — голубой провода. Подсоединяем провода в клеммы полотенцесушителя, «полярность» не важна.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Для большей безопасности, одеваем на клеммное соединение пластиковый защитный кожух из комплекта поставки.

После чего, выравниваем и прижимаем полотенцесушитель к стене так, чтобы проделанные нами ранее отверстия в плитке совпадали с отверстиями в ножках креплениях. Затем накрепко прикручиваем его на саморезы к стене.

Когда полотенцесушитель надежно зафиксирован, можно включить подачу электроэнергии и проверить его работоспособность. Не забывайте про клавишу-качельку выключателя, на торце правой нижней ножки полотенцесушителя, для работы еёё непобходимо перевести в положение «вкл». Если подключения выполнено правильно, индикатор будет светится красным, а сам полотенцесушитель достаточно быстро начнет нагреваться.

На этом установка полотенцесушителя завершена. Как видите, самостоятельная установка электрического полотенцесуштеля вполне по силам практически каждому, самое главное заранее предусмотреть для него питание – розетку или вывод.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Как установить и подключить электрический накопительный водонагреватель узнайте тут.

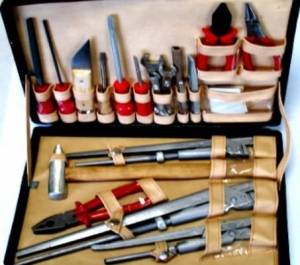

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’ :

• Ключи. газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
• Труборез либо ножовка по металлу.
• Резьбонарезные плашки ¾’ с рычажным воротком.
• Дрель электрическая с перфоратором, сверла по бетону.
• Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
• Крепежный инструмент: молоток, отвертки, пассатижи.
• Разметочный инструмент: рулетка, уровень, карандаш.

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

• Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
• Запорные вентили, лучше всего — шаровые.
• Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
• Установочные и крепежные детали. кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Все работы на отопительном трубопроводе лучше всего проводить летом, когда система отключена, в ней нет давления и можно без проблем слить воду из стояка. Но в этом случае, закончив работу, невозможно будет протестировать ее качество: придется дожидаться начала отопительного сезона.

Демонтаж

Серийные советские змеевики присоединены к магистрали посредством резьбовой муфты или сваркой. Первый способ допускает разборку: отпускают, свинчивают до упора контргайку, газовым ключом скручивают муфту.

Краску по резьбе, препятствующую операции, удаляют металлической щеткой (крацовкой) или обжигают горелкой. Термический метод подходит при капремонте ванной комнаты, иначе облицовку защищают листом асбеста.

Приваренное колено отрезают «болгаркой». Аналогично поступают с кронштейнами, прихваченными к трубам. Чтобы не повредить отделку отлетающим абразивом, между коленом и стеной заводят фанерку или картон. Последний удобно крепить на кафель скотчем.

Поменять негодный полотенцесушитель, не обновив в ванной магистраль — нерационально. Хромированная лесенка будет служить исправно, а свищи появятся на стальном стояке, подводах, поэтому подумайте о пластике.

Обрезать стальную трассу у потолка и пола, плохая идея: трубы имеют обыкновение подтекать в перекрытии. Лучше договориться с соседями о совместной замене ржавеющих труб на полипропиленовые, армированные стекловолокном. При негативном ответе оставляют выступающие на 100 мм над плитой патрубки, чтобы уместился резьбонарезной инструмент. Иногда приходится демонтировать кафель, чтобы освободить пространство.

Если стояк не трогают, как правило, стремятся подобрать полотенчик идентичный по межосевым размерам. Под гнутую модификацию иных габаритов потребуется переносить врезку. Бывает переделывают пластиковую разводку, тогда обходятся ножницами для пластика. Отрезая существующее, учитывайте необходимость установки кранов, перемычки.

Водяные или электрические

Сегодня замена полотенцесушителя в ванной может быть произведена на водяной или электрический вариант.

Водяные полотенцесушители выпускаются производителями из:

• Стали;
• Нержавейки;
• Хромированной латуни.

Визуально эти приборы одинаковы, однако каждый из них имеет свои особенности.

Стальные – более надежные, выдерживают условия эксплуатации наших отопительных систем, но для увеличения своего срока службы должны быть цельными и изготавливаться из бесшовной трубы.

Нержавейка – надежна. Изделия из нее не подвергаются коррозии. Для обустройства в помещениях с центральным отоплением или горячим водоснабжением, стенки трубы из нержавейки должны быть толщиной более 3 мм.

Латунные полотенцесушители представлены на современном рынке импортными производителями. Для централизованных систем отопления хрущевок и многоэтажных домов такие изделия не подходят, так как их максимально допустимое рабочее давление 3 атмосферы, что абсолютно не соответствует эксплуатационным характеристикам наших коммуникационных систем.

На современном рынке можно найти полотенцесушители в виде:

• Лесенки;
• Змеевика;
• Овальной, нестандартной и ассиметричной конфигурации.

Самым долговечным прибором из них является змеевик из нержавейки.

Электрические

Электрические сушки бывают сухими и масляными. Нагрев в них происходит за счет внутренних тэнов или встроенных в силиконовую оболочку кабелей. Эти приборы являются прекрасной альтернативой водяным аналогам при условии:

• Качественно скрытой в стенах проводке;
• Дополнительно вмонтированному автомату на щитке;
• Надежного заземления.

Их крепят в любом месте ванной комнаты, но не ближе чем 60 см от умывальника, ванны или душа.

Установка байпаса и кранов

Байпас на змеевике Байпас – это специальная перемычка, которая позволит вам перекрывать подачу воды в змеевик, не нарушая её циркуляции в стояке. Проще говоря, это дополнительная обходная труба, которая должна стоять до кранов. Ставить её не обязательно, но крайне желательно. Так вы сможете быстро перекрыть воду, если появиться течь.

Перемычка представляет собой обычную трубу, в нашем случае полипропиленовую. Для её установки на концы змеевика крепятся шаровые краны.

При этом диаметр перемычки должен быть не меньше, чем подводящей трубы. На самой перемычке не должно быть никаких вентилей или кранов. Некоторые ставят их для регулировки тепла в ванной, но их установка может помешать циркуляции воды в другие квартиры. Даже в некоторых инструкциях к установке (например, от ARGO), сказано про установку крана в перемычку, однако потом у вас могут возникнуть с приемом работы сотрудником управляющей компании.

Многие мастера используют для монтажа полипропиленовых фитингов обычные трубные ключи. Однако для полипропилена использовать их нельзя, потому что острые засечки могут повредить материал фитингов, они обхватывают их только в двух точках. Чтобы этого не случилось, используют специальные ремешковые ключи.

Установка нового полотенцесушителя

Изначально, имея разрешение на замену и перенос полотенцесушителя, для работы своими руками необходимо иметь, кроме основного прибора, ряд инструментов и материалов в виде:

• Крепежных кронштейнов на стену;
• Полипропиленовых труб;
• Аппарата для сварки;
• Лерки для нарезания резьбы;
• Специальных кусачек или трубореза;
• Соединительных фитингов;
• Трех шаровых кранов.

Монтажные работы, которые можно выполнить своими руками, предусматривают несколько этапов их проведения.

1. Демонтаж старой сушилки.
2. Установка кранов на отводах новой сушилки и обустройство байпаса.
3. Сварка труб из полипропилена.
4. Крепление полотенцесушителя.
5. Подключение его к общей системе теплоносителя.

Демонтаж

Для демонтажа старого полотенцесушителя нужно изначально из основного стояка слить воду. Для этого приглашают сантехника из ЖЭКа для отключения стояка горячей воды или системы отопления.

1. После слива воды приступают к демонтажу старого оборудования. Его лучше срезать болгаркой. Сначала в нем обрезают нижнюю трубу, а затем верхнюю.
2. Для подстраховки на эту работу лучше пригласить помощника, чтобы он поддерживал старый прибор.
3. После обрезки подводящей и отводящей трубы, старый полотенцесушитель освобождают от креплений и выносят из помещения.

Обустройство основного стояка, подводка труб, монтаж байпаса

1. После снятия старого полотенцесушителя меняется квартирный стояк и трубы всей разводки в квартире на полипропиленовые. Обычно их диаметр составляет 25 мм.
2. На концах обрезанных труб зачищают место среза так, чтобы на них не было заусениц и следов старой краски.
3. Потом, смазав лерку маслом, ее надевают на обработанный край трубы и, проворачивая, нарезают резьбу для установки «американки». Этот фитинг необходим для дальнейшего соединения общей системы с полипропиленовыми трубами.
4. Чтобы предотвратить протекания воды и возможности демонтажа при ремонте, все стыки герметизируют на резьбовых соединениях льняной подмоткой или фум лентой.
5. Если перенос полотенцесушителя осуществляется на другую стенку при помощи полипропиленовых труб, для их соединения понадобиться специальный сварочный аппарат.
6. Уклон трубы делают по тому направлению, как происходит движение теплоносителя.
7. Для надежной герметичности системы, нужно заранее подготовить отдельные соединительные элементы в виде:

• Кранов с полотенцесушителем;
• Кранов с удлинителем;
• Удлинителей с переходником МРН.

Особенности установки основного прибора

Выбрав место на другой стороне стены, куда спланирован перенос нового полотенцесушителя, его закрепляют туда вместе с заранее запакованными кранами. Установку полотенцесушителя нужно производить на подвешивающие кронштейны, чтобы избежать температурных деформаций между стеной и трубой.

Затем к выводным трубам обустраивается байпас, так называемый обводной участок с запорной арматурой. Задача байпаса – обеспечить работоспособность системы отопления или горячего водоснабжения в случае перекрытия подачи воды на полотенцесушитель.

Для обустройства системы подачи и отвода теплоносителя на сушилку, туда, в зависимости от конструктивных решений, подпаивают:

• Угловые фитинги МРВ (муфты с внутренней резьбой);
• Необходимые части труб;
• Тройники;

В системе байпас-стояк устанавливают дополнительный шаровый кран для аварийного перекрытия основного внутридомового стояка. Завершая монтажные работы своими руками, вся система проверяется на герметичность.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

1. Размечаем на стене установочные размеры нового полотенцесушителя.
2. Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
3. Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
4. Нарезаем резьбу на обрезанных концах трубопровода.
5. Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
6. При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
7. Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
8. Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.

На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.

Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.

Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками :

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции. такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.
