Принципы действия отопительной системы
Технической сложности такой вариант подключения не представляет. Полотенцесушитель представляет собой отопительный прибор, устанавливаемый практически в каждой городской квартире. С конструктивной точки зрения – это внешний элемент коммуникаций, через который циркулирует горячий теплоноситель или горячая вода системы ГВС. Такие элементы часто ставятся в качестве компенсирующей петли системы отопления, играет роль дополнительного источника тепла в помещениях с повышенной влажностью. Название элемента говорит само за себя, отсюда и змеевидная форма, благодаря которой можно эффективно использовать нагретый контур.
Для эстетики обычно полотенцесушители изготавливают из нержавеющей стали или покрывают никелированным покрытием. Сама конструкция и способ подключения полотенцесушителя к централизованной коммуникации позволяют без особой сложности подсоединить к нему трубу водяного пола. Как правило, для теплых полов используются трубы небольшого диаметра. Для ванной комнаты, площадь которой редко когда в городской квартире превышает 4-5 м2, потребуется всего 15-20 метров трубы.
Существует два вида полотенцесушителей:
- змеевик, который подключен к централизованной системе отопления;
- змеевик, который подключен к централизованному ГВС.
В первом случае, с наступлением отопительного сезона, вода заполняет полотенцесушитель и соответственно попадает в контур теплого пола, нагревая поверхность пола.
Первый вариант работает только в период действия отопительного сезона. Все остальное время ваш теплый пол будет бездействовать. Подключенный к системе ГВС змеевик выглядит предпочтительнее. Такой пол в ванной будет работать всегда, обеспечивая хороший микроклимат и комфортную температуру.
Основные материалы изготовления сравнение характеристик
Своими руками — Как сделать самомуРемонт черновых полов своими рукамиКак отремонтировать черновые полы
Основными материалами изготовления полотенцесушителей являются нержавеющая сталь и латунь, в бюджетных вариантах для установки в многоквартирные дома применяют оцинкованную сталь. При выборе покупатель часто отдает предпочтение широко разрекламированный нержавейке, имеющей эстетичный внешний вид. Чтобы определить, какой металл лучше, следует сравнить их основные характеристики с точки зрения эффективности в качестве материалов для теплообменных устройств.
Если рассмотреть нержавейку, то она почти в три раза дешевле латуни или меди, выдерживает температуры более 450º С, в малой степени подвержена коррозии в воде. Хотя нержавейка коррозионно-устойчива и не боится воздействия растворов большинства кислот и щелочей, при некачественном изготовлении сплава (нарушение технологии, дефекты структуры, пониженное содержание основных легирующих добавок хрома) в структуре могут возникнуть коррозионные процессы. Материал обладает высокой прочностью и долговечностью, безвреден в течение всего периода эксплуатации, но в качестве деталей сантехнической арматуры используется намного реже цветных металлов.
Латунные сплавы на основе меди по теплопроводности превышают нержавейку в 4 раза, что является основным преимуществом при использовании материала в качестве теплообменника. Латунь обладает высокой коррозионной стойкостью (ее поверхность покрывается защитной пленкой из окислов, служащей барьером от проникновения кислорода к чистому металлу). Цветные металлы в отличие от сталей не подвержены электрохимической коррозии, при использовании максимальная температура протекающего теплоносителя не должна превышать 260º С.
Рис. 4 Виды полотенцесушителей – П, М образные и лестница
Проверка системы
Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.

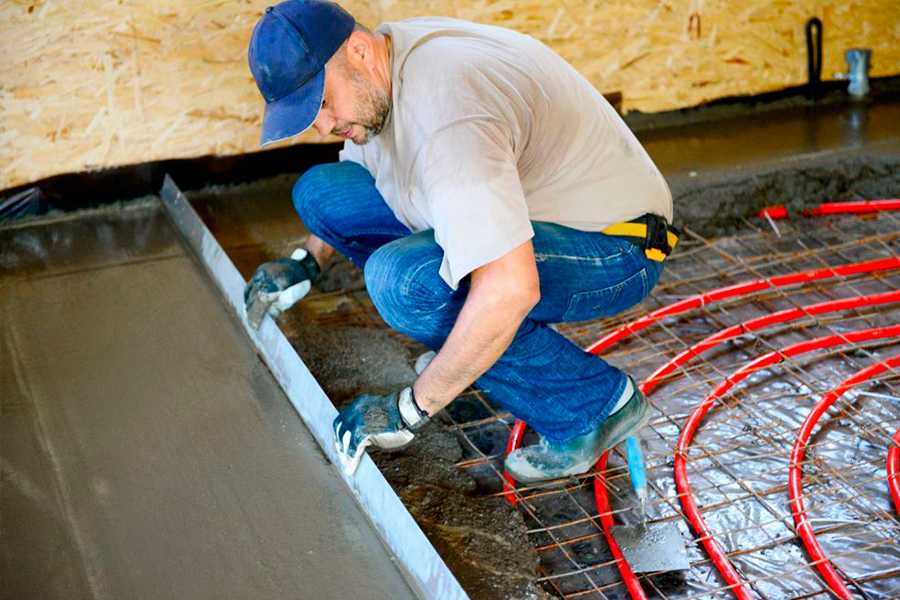

Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.
К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.
Последовательное подключение теплых полов
Последовательное присоединение производится в разрез стояка. Напольное отопление при этом будет работать вместе с полотенцесушителем.
При отключенном стояке вырезается участок трубопровода, на срезы устанавливаются вентиль и шаровый кран (или два вентиля). К ним подключается трубопровод контура полов.
Основной недостаток этого варианта подключения – создание большого сопротивления в схеме работы стояка. При диаметре стояка в 15 и 20 мм это явление малозаметно, ведь контур имеет малую длину и соответствующее сечение. При диаметрах более 25 мм сопротивление трубопровода условным диаметром 15 мм становится препятствием циркуляции теплоносителя.
ЧИТАТЬ ДАЛЕЕ: Правильная укладка пароизоляции на пол
Прикрытие регулирующего вентиля усиливает эффект сопротивления. Устанавливать насос при описанном подключении не рекомендуется. Мощность насоса не сможет создать необходимый напор для сети, устройство станет лишь дополнительным препятствием.
Схема подключения
На этапе самостоятельной подготовки к установке конструкции подберите необходимые материалы. Помните, что металлопластиковые трубы при укладке должны быть только самого лучшего качества. Если выбор сделан верно, вы исключите прорыв труб при повышенном давлении. Резьбовые врезки стоит выполнить с помощью усиленных фитингов .
Запорные элементы нужно выбрать высококачественные, а каждый узел должен отключаться автономно и циркулировать воду с помощью байпаса . Хорошо, если у вас будут элементарные навыки и хотя бы минимальный опыт в подобных работах. Если же нет – лучше обратитесь к специалистам.
В самой верхней точке водяного сушителя должен находиться клапан сброса воздуха, так называемый кран Маевского. Если его нет, то система может завоздушиться и трубы в ванной комнате не будут нагреваться.
Схема подключения тёплого водяного пола к полотенцесушителю
Выполняйте монтажные работы по пунктам:
- Первое, что нужно сделать, это сделать врезки в стояк . Кран на стойке устанавливается с использованием накидных гаек. Запорные гайки должны иметь шаровую конструкцию, а кран, расположенный на стояке – регулировочную.
- Укладываются трубы в помещениях на черновую стяжку, залитую с использованием пластификатора для тёплых полов, по заранее расстеленной подложке. Часто используется вспененная подложка с отражающим слоем. Данный материал можно приобрести в больших строймагазинах. Ценное тепло не будет исчезать в полу. Расстояние витков должно составлять около 15 см. Если шаг будет меньше, то сопротивление изнутри при движении теплоносителя может быть очень высоким и тем самым риск создания аварийной ситуации возрастёт.
- После монтажа труб необходимо присоединиться к системным врезкам. Поэтому трубы подводятся к врезкам и подключаются с использованием соединительных муфт . Врезка должна проводиться без резких поворотов труб. Не нужно брать угловые элементы соединения, так как они сделают сопротивление больше и уменьшат проходной диаметр трубопровода.
Полотенцесушители сложной формы как подключать
Основное отличие при работе полотенцесушителя из большого количества элементов от простого – его высокое гидравлическое сопротивление, приводящее к тому, что объем проходящего теплоносителя будет меньше и соответственно прибор не будет достаточно прогрет. В данном случае следует уменьшить диаметр перемычки при ее наличии или вообще отказаться от байпаса и убрать все запорные краны, подключив полотенцесушитель последовательно в трубопровод стояка.
Если сильно разветвленный полотенцесушитель расположен на большом расстоянии от стояка и не хочется убирать байпас, следует выбрать диаметр подводящих труб равным или большим сечения стояка.
Рис. 19 Комбинированные полотенцесушители

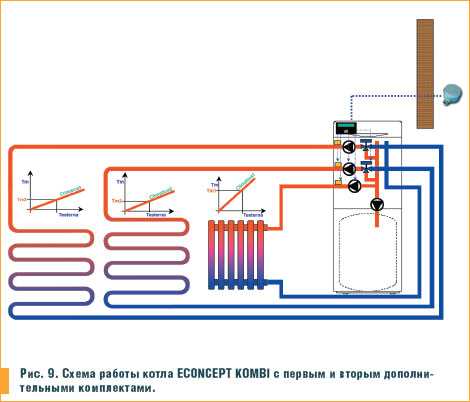

Подключение к индивидуальному отоплению
Другой способ подключения – это использование индивидуальной системы отопления. В этом случае все гораздо упрощается, ведь вам не нужно получать никакие разрешения. Эта схема практически не имеет недостатков. Как правило, такая схема может иметь в своей комплектации следующие элементы:
- Термостатический клапан. На него подается сигнал от установленного температурного датчика на включение и выключение обогрева.
- Балансировочный клапан. Благодаря этому полностью исключается холостой ход теплоносителя в контуре. Если теплоноситель не подается, то он запускает обогрев по малому кругу без котла.
- Циркуляционный насос. Это устройство позволяет достигать равномерной температуры по всей площади пола.
- Предохранительный термостат. Его установка осуществляется на подаче. Он осуществляет контроль температуры теплоносителя во всей отопительной системе теплого пола.
- Электрический привод. Он используется для управления клапанами каждого контура.
- Коллектор, который распределяет потоки теплоносителя по разным контурам.
- Выносной температурный датчик. Подключение датчика теплого пола осуществляется на всем блоке управления.
Особенности конструкции
Водяной теплый пол — это трубопровод, уложенный так, чтобы его изгибы равномерно располагались по всей площади помещения. Если оно велико, делают несколько отрезков (петель), каждая из которых находится на определенной части площади. Это позволяет сохранять температуру теплоносителя — при прохождении короткой петли он остывает меньше. Количество петель зависит от размеров помещения. Чем их больше, тем меньше потери тепловой энергии.

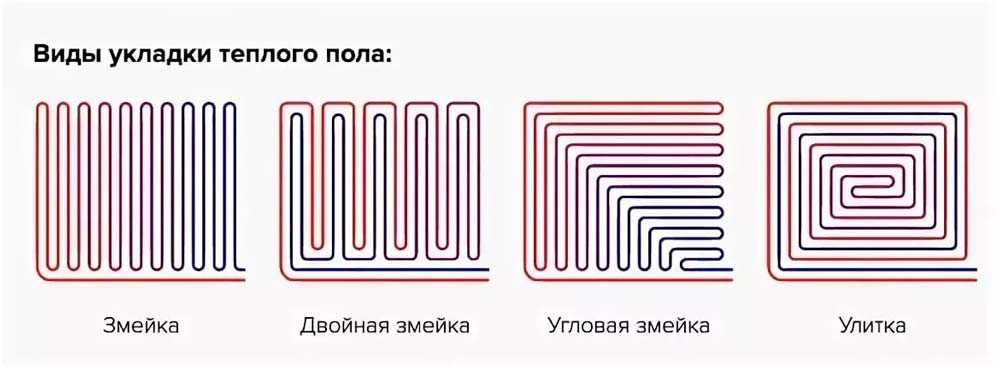

Петли теплого пола укладывают на пол разными способами. Это могут быть змейка, спираль, одиночные или двойные варианты.
Чем равномернее распределены трубы, тем качественнее и комфортнее будет обогрев. Каждая петля подключается к системе подачи и отведения воды, то есть к прямой и обратной линии водоснабжения. При этом, напрямую присоединить теплый пол к полотенцесушителю нельзя, это не позволит регулировать его температуру или отключать некоторые петли при необходимости.

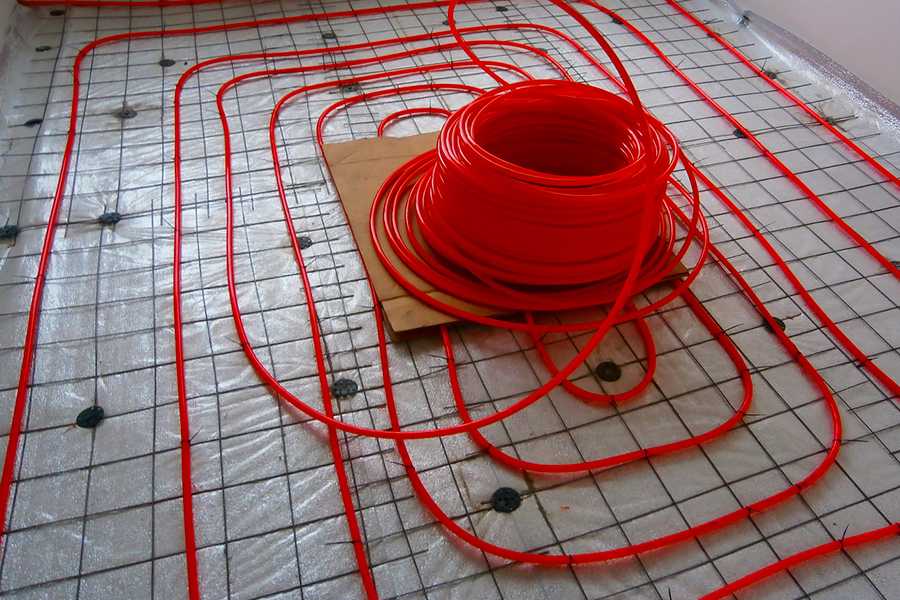

Для сборки используются полиэтиленовые трубки диаметром 22-25 мм. Их укладывают в цементную стяжку и закрывают кафельной плиткой. В результате получается максимально эффективная система, практически без потерь тепловой энергии. При заливке стяжки необходимо иметь полностью собранные и подключенные петли, так как трубки в момент подачи бетона должны находиться под рабочим давлением теплоносителя.
Монтаж водяного теплого пола — самая ответственная процедура, так как любой ремонт системы предполагает разрушение стяжки и замену трубки. По степени сложности эта процедура значительно опережает первичную сборку, потому, работу надо выполнять максимально качественно и тщательно.
Регулировка температуры
Регулировку температуры производят путем изменения подачи теплоносителя в петли. Пустить воду напрямую нельзя — в помещении станет невыносимо жарко. Рабочая температура теплого пола редко бывает выше 35 °С (обычно, около 26 °С). Поэтому, для регулировки к горячему прямому потоку подмешивают остывшую обратку.

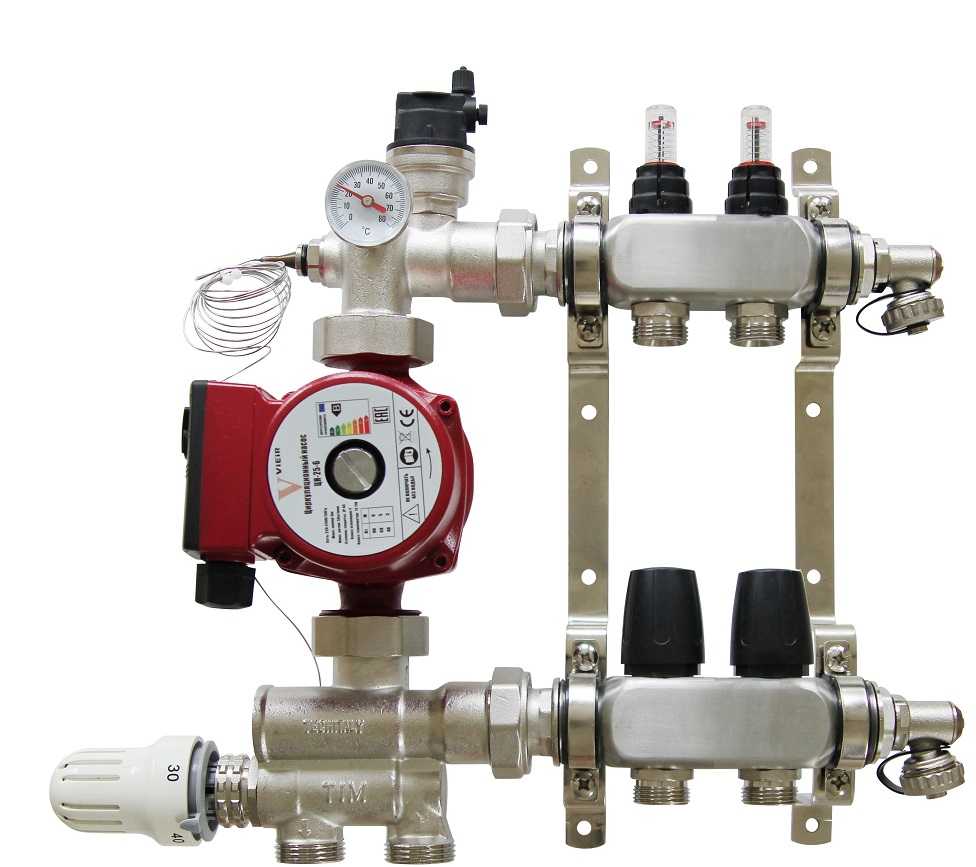

Для этого используют узел смешивания, в котором происходит подготовка теплоносителя с заданными параметрами. Этот метод позволяет исключить остывание полотенцесушителя, так как отбор горячей воды незначителен.
В коллектор поступает уже готовая жидкость, но и здесь можно настроить температуру путем отключения некоторых петель. Это делается с помощью регулировочных кранов на каждом выводе коллектора. Отключая петлю на линии подачи, надо также перекрыть ее и на обратке.

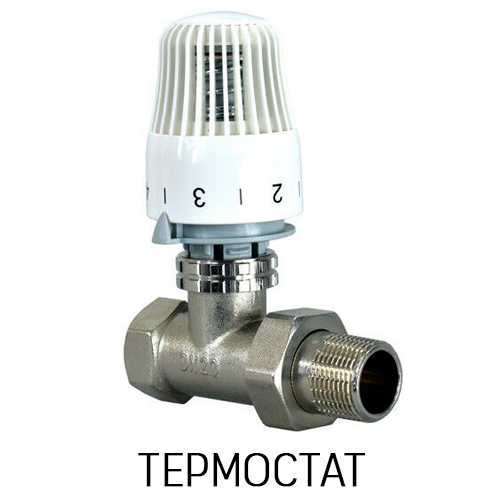

Для более точного контроля используют датчик температуры и термостат, способный автоматически изменять соотношение прямого и обратного потоков.
Настраивать температуру теплоносителя таким способом просто и удобно, но потребуется установка блока управления — специального прибора, позволяющего программировать работу системы и обладающего большим набором функций. Некоторые модели поддерживают управление с помощью смартфона, когда владелец может регулировать режим обогрева из другой страны или даже части света.
Ремонт и обслуживание
Если монтаж водяного теплого пола выполнен качественно и без нарушений технологии, обслуживание и ремонт практически не требуются. Однако, возможны любые случайности. Поэтому,
при возникновении признаков протечки или прекращении работы каких-либо петель, необходимо перекрыть систему и определить проблемный участок.

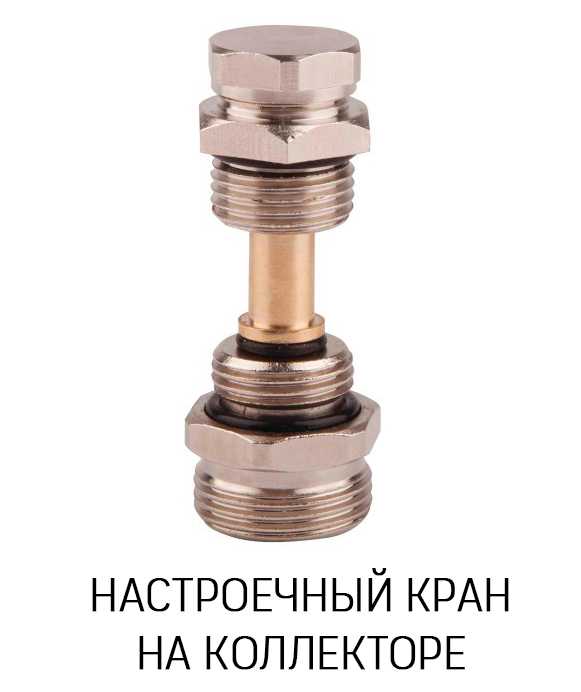

Иногда причиной неполадок становится настроечный кран на коллекторе. Его меняют и продолжают эксплуатацию системы. Однако, если проблема кроется в самих петлях, придется разбивать стяжку и менять трубки. Это трудоемкая и дорогая процедура, поэтому, надо изначально принять все меры для исключения подобных ситуаций.

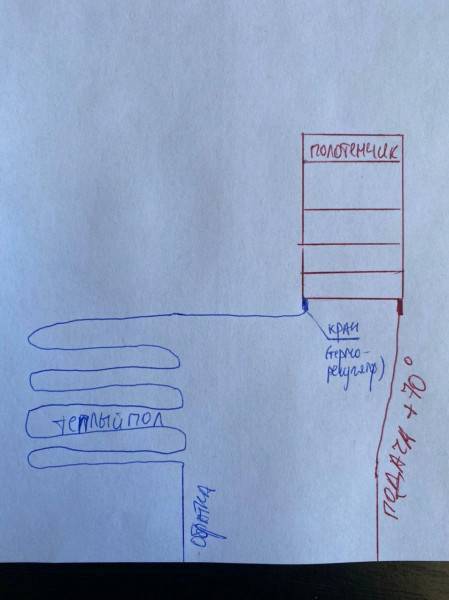

Схема подключения тёплого пола к полотенцесушителю
От схемы подключения полотенцесушителя в квартире, зависит и процесс укладки тёплого пола.
При подпитывании сушилки от отопления пол греется лишь в отопительный период
Ещё стоит обратить внимание на то, что будет происходить несовпадение температурного показателя теплоносителя в батареи с температурой, требуемой для нормального функционирования водяного пола. Максимальный придел для пола — 45 градусов, а в радиаторах вода достигает 75. Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант
Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант.
Бывают случаи, когда квартирный змеевик подключён к обратке — наиболее технологичный способ. Он более выигрышный, так как теплоноситель имеет подходящий градус.
Если змеевик подключён к ГВС, то важное значение играет правильный выбор диаметра труб. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:
Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:
- параллельная;
- последовательная;
- путём обустройства теплообменника.
При параллельном или последовательном подсоединении, на стояк оказывается гидравлическое воздействие. А установленный теплообменник способствует разделению петель пола и змеевика.
Параллельное подключение
Подключать тёплые водяные полы по параллельной схеме требует наличие тройников, которые устанавливаются на полотенцесушитель. К ним, подсоединяется магистраль водяного пола запорными арматурами. В обязательном порядке, конструкция оснащается вентилями, которые позволят регулировать расход воды.
Минус данного способа заключается в возможном недостатке теплоносителя, поступающего в контуры пола. Это вызвано тем, что у трубопровода показатель гидросопротивления больше, чем у полотенцесушителя.
Чтобы обеспечить эффективную циркуляцию жидкости в трубах, необходимо уменьшить расход воды в полотенчике, осуществляется это перекрыванием входного или выходного крана на отопительной системе.
Но это снизит поток теплоносителя в стояке. Решить данную проблемы можно путём установки циркуляционного насоса, с мощностью 50 — 70 Вт. Он будет производить прокачку воды принудительно, но это приведёт к расходам (незначительным) на электроэнергию.
Последовательное подключение
Последовательная схема — врезка производится в стояк, то есть греющий пол будет функционировать вмести со змеевиком. Подсоединение трубопровода нужно осуществлять, когда стояк выключен. На места среза устанваливается вентиль и шаровой кран. К ним присоединяются трубы греющего пола.
Главный недостаток метода — повышенное гидросопротивление в стояке. Если его диаметр 15 — 20 мм, то этот процесс практически не заметен, так как контур небольшого размера и с надлежащим сечением. При размере более 25 мм, напряжение усиливается, и циркуляция жидкости затрудняется.
Закрытие регулировочного крана повышает сопротивление. Установка насоса при данном способе не рекомендована, так как его мощность не способна обеспечить дополнительный напор, и будет только препятствовать процессу.
Подключение через теплообменник
Самый оптимальный метод для запитывания тёплых водяных полов от змеевика в квартире — установка узла, которой включает в себя насос и теплообменник. Жидкость поступает в магистраль, получая тепло от теплообменника, что создаёт гидравлическую самостоятельность.
Насос устанавливается на полотенцесушитель. Помимо этого, станцию следует оснастить байпасом. При параллельном подсоединение, возможны те же минусы, что и при подключении напрямую этим способом, то есть недостаточный поток горячей жидкости.
Этот метод — самый затратный. Ведь законность подключения, означает обязательную установку счётчика тепла в квартире.
Смотреть подробное видео с описаниями всех трех способов подключения!
Как подключить теплый пол к системе отопления
Watch this video on YouTube
Способы совмещения
Полотенцесушитель – это специфический отопительный прибор, обогревающий ванную комнату, используемый для сушки разнообразного мелкого текстиля. Теплые полы обустраивают в тандеме с водяным прибором.
Полотенцесушители могут быть подключены к одному из следующих типов трубопроводов:
- к централизованному отоплению – это крайне редкий вариант;
- к магистральному стояку;
- к рециркуляционному ответвлению горячего водоснабжения.
Указанные разновидности отличаются режимами работы, диаметром. Если подсоединить теплый пол к первому варианту, он будет греть только в отопительный сезон. При внедрении к рециркуляционной линии дополнительный обогрев возникает при открытых кранах. Переменный режим образуется при привязке к стояку, этот вариант не рационален, так как проявляет малую производительность.
Теплые полы подключаются к полотенцесушителю параллельно, последовательно либо через циркуляционную станцию. Первые два способа воздействуют на гидравлические параметры стояка. Циркуляционный узел, оснащенный теплообменником, позволяет разделить функционал полотенцесушителя и контура теплых полов.
Параллельное подключение
Реализуется посредством тройников: труба, обслуживающая напольное отопление, присоединяется с помощью запорной арматуры. Обязательным компонентом является регулирующий вентиль, позволяющий координировать расход воды.
Решение имеет существенный недостаток: велика вероятность прохождения сквозь схему недостаточного объема теплоносителя. Причина подобного эффекта – гидравлическое сопротивление контура выше аналогичного параметра полотенцесушителя. Для обеспечения полноценной циркуляции воды придется ограничивать расход последнего, прикрывая входной или выходной кран. Но эта мера может вызвать недовольство соседей, так как вероятно общее ослабление потока.
Решением может стать маломощный циркуляционный насос производительностью до 50-70 Вт, он будет принудительно прокачивать рабочую среду. В этом случае возникнут затраты на электроэнергию.
Последовательное
Точкой стыка становится разрез стояка, при таком сценарии оба отопительных прибора будут функционировать одновременно. Стояк отключают, из него вырезают участок трубопровода, в срез внедряют шаровой кран и вентиль (либо 2 вентиля), через них присоединяют трубопровод контура.
Схема установки теплого пола от полотенцесушителя
Минус решения – возникновение большого сопротивления в работе стояка. Эффект усилится, если прикрутить регулирующий вентиль. Здесь не рекомендуется использование циркуляционного насоса, он будет лишь дополнительным препятствием.
Схема с теплообменником
Оптимальное решение рассматриваемого вопроса – использование узла с теплообменником и насосом. Рабочая среда, циркулирующая в трубах контура, нагревается от воды в теплообменнике. В такой связке образуется полноценная гидравлическая независимость.
Рекомендуется подключать насос последовательно по отношению к полотенцесушителю, кроме станции необходимо вмонтировать байпас. Параллельное внедрение в данном случае сопровождается теми же недостатками, что присущи подключению напрямую, один из них – недостаточный поток нагретой жидкости.
Принципы работы
Сушитель полотенец « это прибор отопления, который предназначен для установки в жилых площадях и частных зданиях. С виду он сильно напоминает обычную часть конструкции внешних коммуникаций, впрочем главное его назначение прячется собственно в наименовании – подобный прибор комфортно применять для просушивания полотенец и мелкого белья. Плюс ко всему, порой сушитель полотенец выполняет роль компенсирующей петли и выступает добавочным источником тепла в помещении ванной.
Все модели сушителей полотенец делятся на 2 важные категории: водяные и электро.
Первые приобщаются к главной конструкции трубопровода, или же к системе отопления и работают благодаря подачи горячей воды. По виду они схожи на изогнутую трубу, которая, для большой эстетики накрыта никелированным слоем.
Электро сушители полотенец, поэтому, кормятся от розетки и удобные тем, что для их установки подходит любой участок квартиры, где неподалёку есть источник электропитания. Подобный прибор отдаёт много тепла, при этом потребляя небольшую долю электро-энергии, в чем заключается его главное превосходство.
Сушители полотенец могут быть различных вариантов
Сегодня на рынке есть большой выбор хорошего качества заграничных моделей, среди которых как правило может быть подобрать подобающее. А для наших целей необходим самый эргономичный аппарат, который станет прослужит долгое время.
Очень часто, для установки тёпленького пола от сушителя полотенец применяются водяные модели, но порой преимущество отдаётся подключению электрических. Всё весьма просто – поступающую горячую воду при помощи нескольких добавочных витков труб пропускают под покрытием для пола. Электрообогрев же значительно тоньше самых тоненьких труб, что в большинстве случаев осложняет задачу.
Если вы уже подобрали сушитель полотенец, дальше нужно хорошо подготовиться к будущим работам.
Специфика монтажа полотенцесушителя
Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.
При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.
Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол
Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.
Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.
В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими сальниками. Модели допускается нагружать до 5 кг

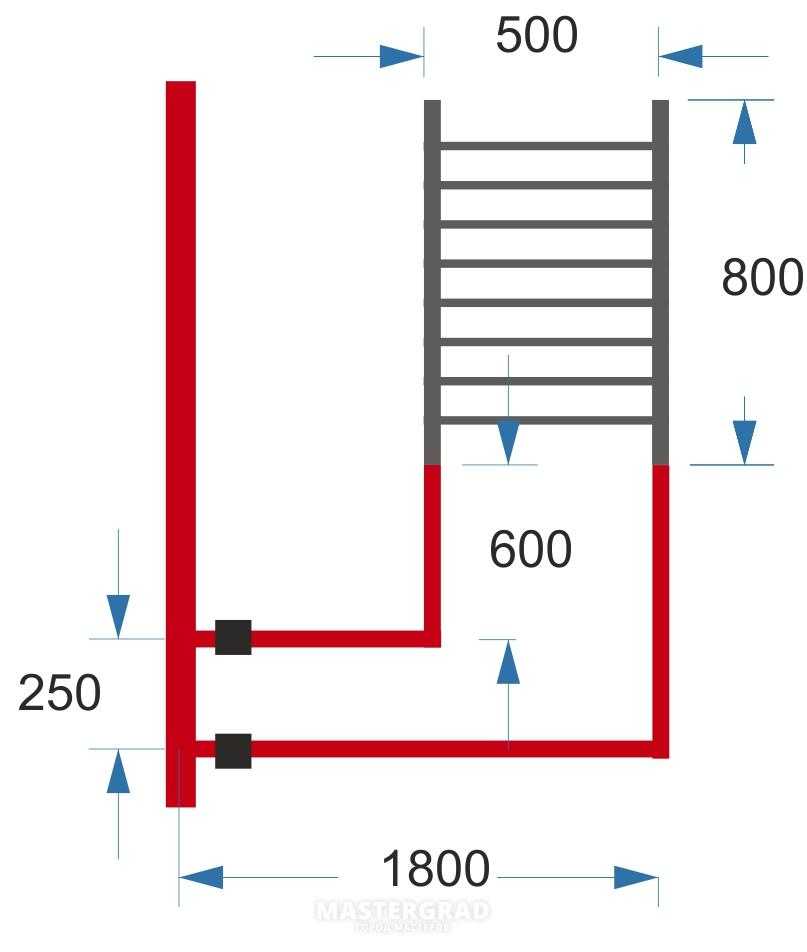

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.
При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.
Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.
Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.
С особенностями подключения ПС к системам ГВС ознакомит подборка фото:
Галерея изображений
Полотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнат
Изготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкций
Приборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавления
Приборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопления.
Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.
Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.
Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.
Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

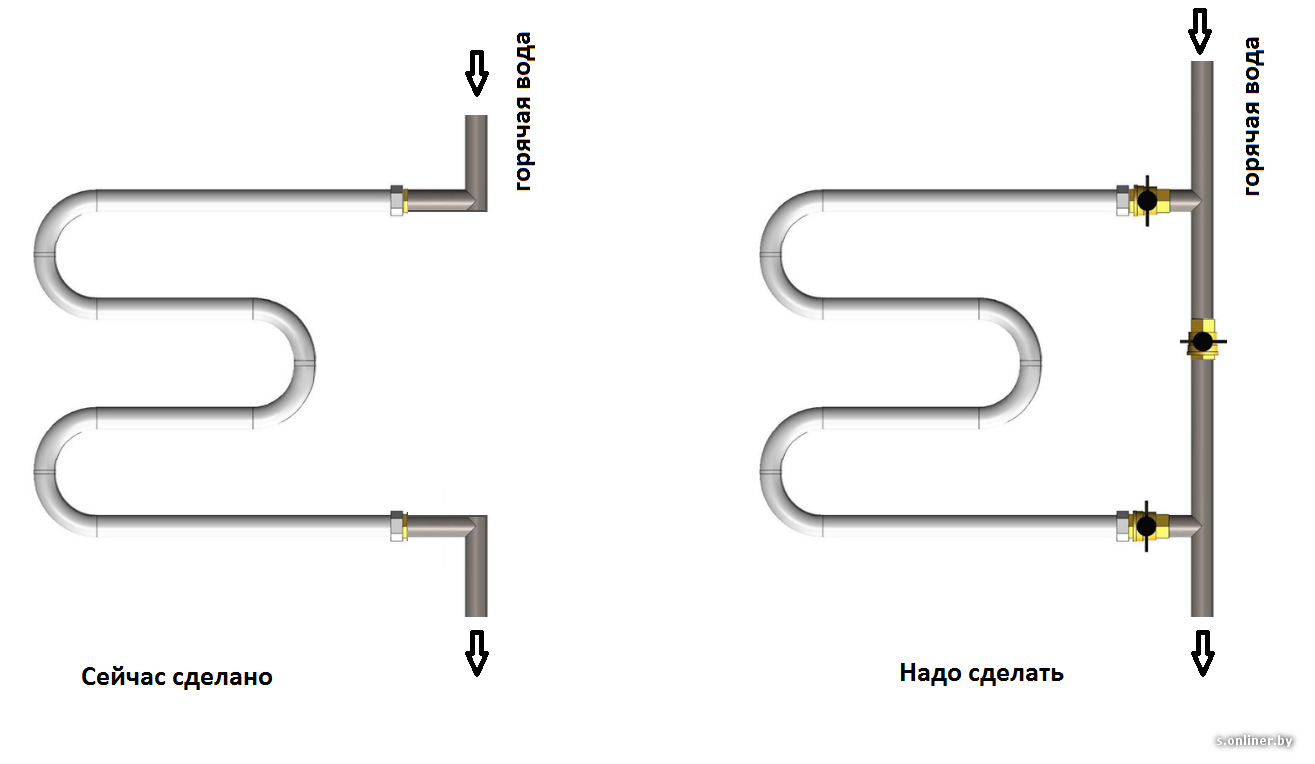

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.
Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.
Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас
Достоинства и недостатки электрических моделей
К преимуществам можно отнести такие моменты:
Большой ресурс. Конструкции имеют высокую надежность. Потребляют довольно малое количество электроэнергии. Прибор может отключаться и включаться по необходимости.
Недостаток в том, что имеется зависимость от электрической энергии. Второй недостаток – высокая стоимость. В дополнение могут устанавливаться таймеры, термостаты, автоматика для защиты.
Стоит отметить, что в продаже можно встретить и комбинированные конструкции. Они включаются как в систему отопления, так и к электропитанию. Главное – выбрать правильно место, в котором будет установлен прибор.
Виды подключения
Во‑первых, следует определиться с тем, в какую систему включать устройство:
- Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
- Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.
Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.
https://www.youtube.com/watch?v=
После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:
- Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
- Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.
Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.
Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!
- Размечаем на стене установочные размеры нового полотенцесушителя.
- Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
- Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
- Нарезаем резьбу на обрезанных концах трубопровода.
- Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
- При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
- Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
- Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой. На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.
- Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
- Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
- Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.
