Как установить циркуляционный насос

3 О выборе оборудования и правилах его самостоятельного расчета

Ключевым показателем, определяющим эффективность работы циркуляционного насоса, является его мощность. Для бытовой системы отопления не нужно пытаться приобрести самую высокомощную установку. Она будет лишь сильно гудеть и впустую расходовать электричество.

Монтированный циркуляционный насос

Вам нужно грамотно рассчитать мощность агрегата на основании таких данных:

• показатель напора горячей воды;
• сечение труб;
• производительность и пропускная способность нагревательного котла;
• температура теплоносителя.

Расход горячей воды определяется просто. Он равняется показателю мощности отопительного агрегата. Если у вас, например, стоит газовый котел на 20 кВт, воды за час будет расходоваться не более 20 л. Напор циркуляционного агрегата для системы отопления на каждые 10 м труб составляет около 50 см. Чем длиннее трубопровод, тем более мощный насос нужно приобретать

Здесь сразу стоит обращать внимание и на толщину трубных изделий. Сопротивление перемещению воды в системе будет более сильным, если вы монтируете малые по сечению трубы

В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л. А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы.

Расход непосредственно насоса определяется следующим соотношением: N/t2-t1. Под t1 в этой формуле понимают температуру воды в оборотных трубах (обычно она равняется 65–70 °С), под t2 – температуру, которую обеспечивает агрегат отопления (не менее 90°). А литерой N обозначается мощность котла (это значение имеется в паспорте оборудования). Напор насоса устанавливается по принятым в нашей стране и Европе стандартам. Считается, что 1 кВт мощности циркуляционного агрегата вполне достаточно для качественного обогрева 1 квадрата площади частного жилища.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

На конечную мощность обогрева повлияет выбор места, куда можно будет поставить оборудование.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

• шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
• фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
• верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
• схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
• защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Как вам статья?

Мне нравитсяНе нравится

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

• температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
• плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
• статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Специалисты отвечают на описанные утверждения следующим образом:

1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

https://youtube.com/watch?v=Rxtsbzq4y_Y

Дополнительное оборудование насосов для отопления и ГВС

В системах горячего водоснабжения часто применяют модели, оснащенные таймерами и терморегуляторами. Это необходимо для нормализации режима работы бойлеров косвенного нагрева. Термостат контролирует температуру воды. Если она ниже нормы, то прибор подает сигнал на снижение подачи воды, если выше – на увеличение.

С помощью таймера можно установить оптимальное время работы бойлера, что позволяет отключать насос и экономить ресурсы ночью, когда горячей водой не пользуются. Для регулировки расхода теплоносителя устанавливают частотные преобразователи, меняющие скорость вращения крыльчатки насоса.

Насос для отопления с терморегулятором

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

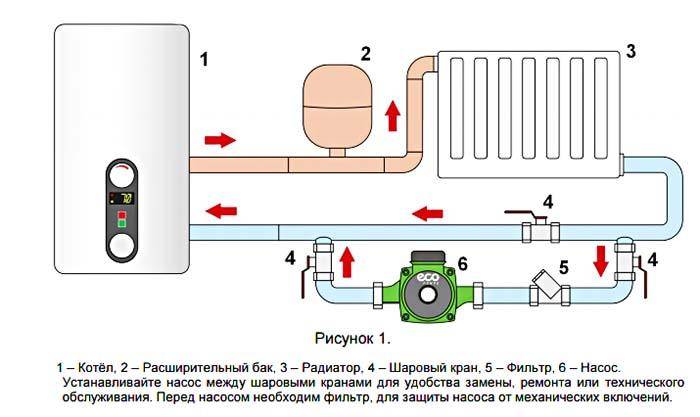

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Принцип работы и виды циркуляционных насосов

С принципом работы все понятно – электромотор приводит в действие крыльчатку турбины, которая создает разность давления между входным и выходным патрубком насоса. В соответствии с законами физики, происходит принудительная циркуляция жидкости.

Поршневые, и прочие специфические системы перекачки воды, в быту не применяются, ввиду их громоздкости и несопоставимой производительности.

Как правильно установить циркуляционный насос Grunfos — видео.

По конструкции, циркуляционные насосы разделены на два вида:

С мокрым ротором

Подвижная часть (ротор электродвигателя, соединенный с крыльчаткой турбины), постоянно находится в воде. Электрическая часть: статор, контактные группы, щетки – отделены от ротора герметичным стаканом. Так что с безопасностью и защитой от поражения электротоком все в порядке.

За счет постоянного омывания проточной водой, ротор охлаждается, а его подшипники смазываются теплоносителем. Это повышает срок службы прибора. К тому же, такая конструкция обеспечивает бесшумность работы.Есть и недостатки. Во-первых, – низкий КПД, не более 50%. Во-вторых, – малая производительность. Мощную крыльчатку (а соответственно габаритный ротор) сложно загерметизировать, поэтому «мокрые» насосы используются на небольших системах с малой протяженностью труб. Компактные размеры позволяют аккуратно и незаметно установить прибор.

Как устроен циркуляционный насос и один из способов его подключения, подробное видео.

С сухим ротором

Электродвигатель полностью изолирован от теплоносителя. Насос состоит из двух секций: силовой и перекачивающей. Проходящий между ними вал герметизируется сальниками.
Такая конструкция не имеет ограничений по мощности мотора, и обеспечивает высокий КПД, до 80%. Правда агрегат сильно шумит при большом объеме прокачки.

Поскольку элементы насоса разнесены, он имеет большие габариты, это необходимо учитывать при планировании монтажа. Еще один недостаток – уплотнительные сальники требуют периодической замены.

Определившись с типом насоса, надо рассчитать его электрическую мощность. Исходим из следующих задач:

1. Необходимо создать напор, способный преодолеть гидравлическое сопротивление трубопровода, теплообменника в котле, и радиаторов.
2. Надо обеспечить передачу по системе такое количество тепла, которое создаст необходимую температуру в помещениях, без дополнительных обогревателей.

По сути, все сводится к расчету объемного расхода теплоносителя в м³/ч (Q). Есть достаточно точная формула: Q=0,86R/TF-TR

R – потребность помещения в тепле. Единица измерения – Вт/м². Для частной усадьбы номинал составляет 100, для многоквартирного дома – 70

Производственные помещения – 40-50.Важно! При определении этого показателя следует учитывать состояние теплоизоляции помещения и климатическую зону. Приведенные цифры соответствуют средней полосе (по климату) и теплоизоляции, выполненной в соответствии со СНиП для кирпичных и каменных домов.

TF (измеряется в °С) – температура носителя на входе в систему.
TR (измеряется в °С) – температура носителя на выходе из системы.

Рассчитав требуемый объемный расход, вы сможете подобрать насос по этому параметру.

Обратите внимание
Совет: Перед покупкой надо предусмотреть несколько вариантов места установки, точно замерив габариты. Это поможет в случае, если придется выбирать между моделями разного размера.. Установить насос можно самостоятельно, или воспользовавшись услугами специалистов

Уточните в магазине, как это повлияет на гарантию

Установить насос можно самостоятельно, или воспользовавшись услугами специалистов. Уточните в магазине, как это повлияет на гарантию.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений

Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка

При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку.

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

Вертикальная разводка

Там стояки объединяются в обратную магистраль

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления
