Кухонная вытяжка с выводом в вентиляцию и её установка

Типы фильтрационных вытяжек

Хотя любая вытяжка с фильтром без отвода работает по единому принципу, но все же и они делятся на несколько видов. По типу крепления данных кухонные прибора делят на:

  1. Плоский тип приборов, представляющий собой панели, крепящиеся перпендикулярно поверхности стены над плитой. Такой вид вытяжек по праву считается классическим и самым простым вариантом. Минусы таких моделей заключаются в слабом моторе и минимуме дизайнерских решений. Плоские вытяжки являются хорошим вариантом для маленькой кухни, в которой не нужна большая производительность.

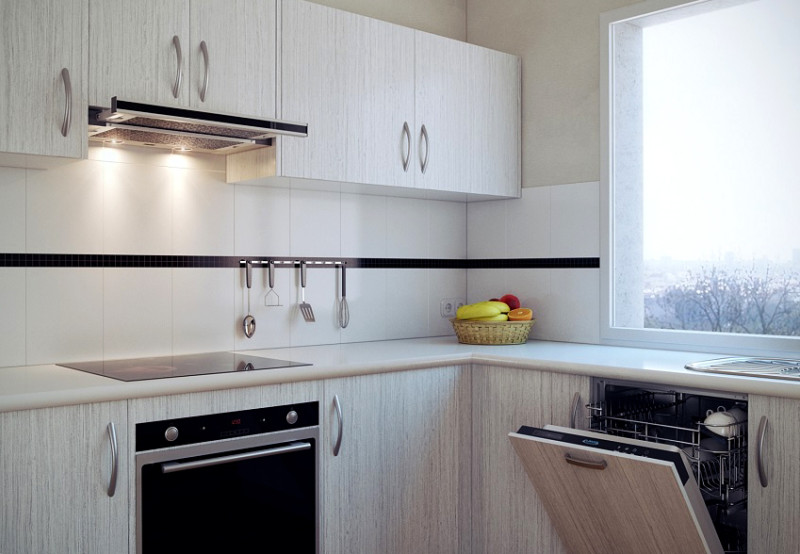

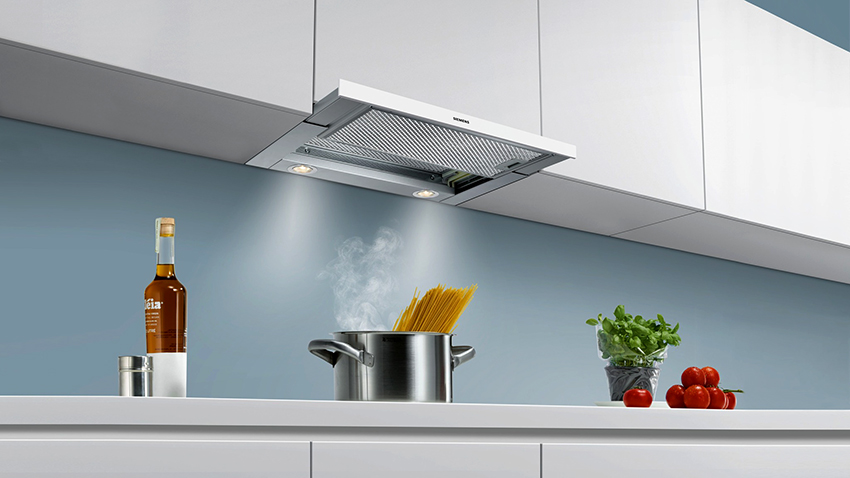

  2. Встроенный тип приборов. Этот вид приборов интегрируют в мебель, которую вешают над варочной поверхностью. Данные модели обладают компактностью и практически незаметны после установки. Их можно увидеть, только если осмотреть дно навесных шкафов. Кроме того, встроенный тип вытяжек обладает более мощной работоспособностью, чем плоские модели.
  3. Подвесной тип приборов. Такая вытяжка без воздуховода, в отличие от встроенной, не монтируется в мебель, но все же располагается прямо под ней, что тоже позволяет сэкономить пространство кухонной комнаты и рационально разместить кухонный гарнитур. Есть также слайдер-варианты подвесных вытяжек. Они отличаются тем, что их рабочую поверхность можно выдвинуть вперед, увеличив при этом в два раза.

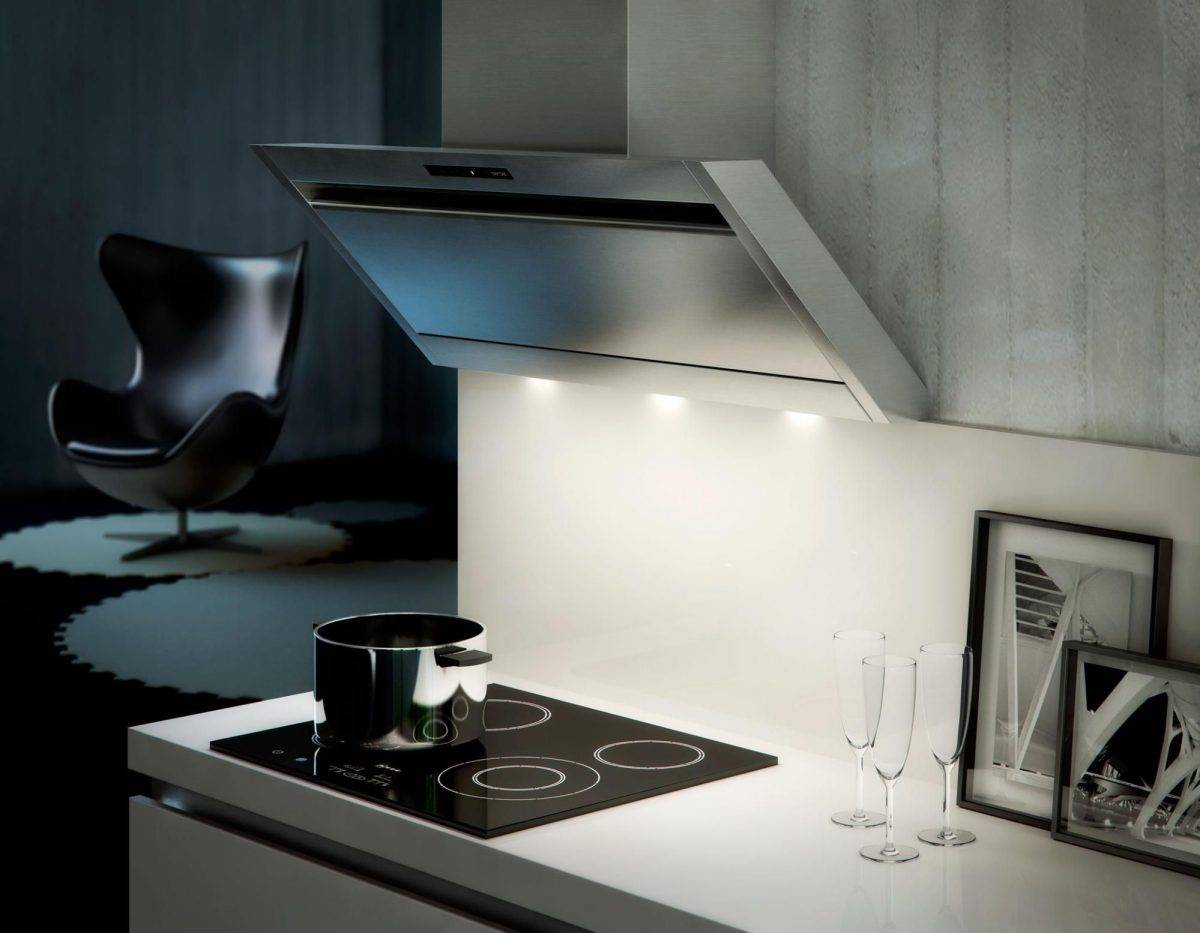

  4. Наклонный тип приборов. Такие приборы являются самыми современными и продвинутые на настоящее время. Они достаточно редки в фильтрационном варианте. Данные модели размещают под острым углом к стене. Такой вид установки экономит пространство и обеспечивает удобство использования прибора. Наклонные вытяжки оборудованы очень мощным мотором и обладают отличным балансом производительности. Кроме того, такие приборы работают практически без шума.

Также вытяжки без отвода в вентиляцию различаются и по сету их установки.

  • Пристенный вид вытяжек. Эти модели располагают фронтально, у поверхности стены. Их используют для оборудования рабочего треугольника кухни.
  • Островной тип вытяжек. Такие модели подходят для просторных кухонь, в которых есть возможность установить отдельный модуль с варочной поверхностью.
  • Угловой тип вытяжек. Угловые модели являются отличным вариантом для маленькой кухни, так как их можно устанавливать на стыках стен, что очень экономит кухонное пространство.

Также фильтрационные вытяжки могут быть оснащены набором дополнительным функций. Наиболее часто устанавливают:

  1. Необычную подсветку, которая не только осветит рабочую зону кухню, но и придаст ей оригинальный дизайн. Для подсветки используют галогеновые, люминесцентные или светодиодные лампы.
  2. Функция автоматического включения, при которой вытяжка включается сразу, как только заработала варочная поверхность.
  3. Тайминг на выключение, который дает возможность не дожидаться процесса очищения воздуха.
  4. Система дистанционного управления. Она помогает управлять прибором с помощью нажатия кнопки на специальном пульте. Иногда устанавливают и сенсорную систему.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену. Выбор основывают на 4 основных критериях

Выбор основывают на 4 основных критериях.

  1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
  2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
  3. Материал и вид воздуховода.
  4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Принцип работы вытяжки с воздуховодом

Как упоминалось выше, вытяжки с воздуховодом функционируют по принципу полноценной замены воздуха. Вначале производительный двигатель затягивает грязный воздух, после чего выводит его непосредственно на улицу через вентиляционную шахту.

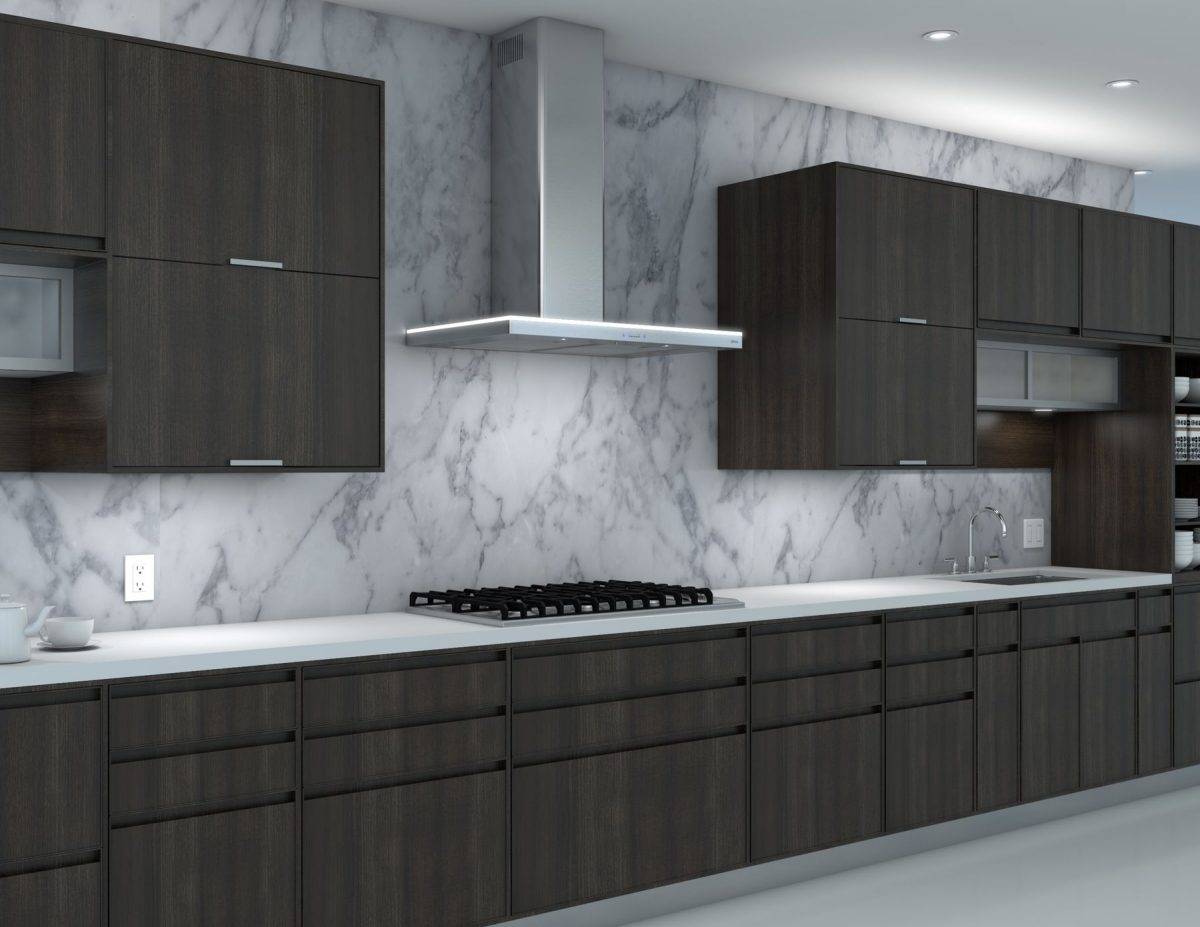

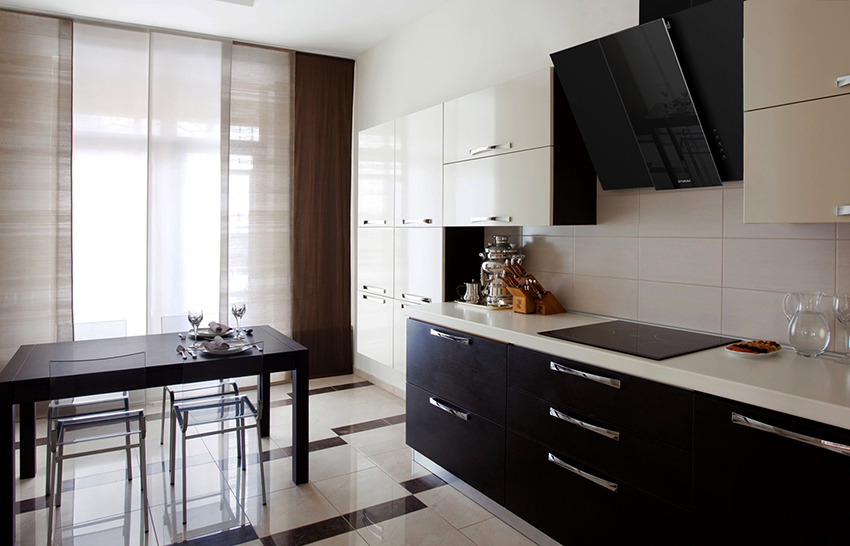

В сером цвете

Подобные вытяжки обладают намного более высокой мощностью, однако они издают больше шума. Среди преимуществ можно отметить:

  • высокий коэффициент полезного действия (порядка ста процентов);
  • высокая мощность и отсутствие необходимости в регулярном очищении и замене фильтров.

Если в вашей квартире готовят много пищи, подобный вариант станет оптимальным решением. Вытяжка для кухни с отводом в вентиляцию понадобится и в том случае, если вы подольше хотите сохранить привлекательный дизайн кухни.

Правила установки вытяжки

схема размещения вытяжки

Установка и подключение кухонной вытяжки к вентиляции требует знания ряда правил:

  • корпус навешивается только по уровню, с тщательным соблюдением горизонтали;
  • расстояние между электрической варочной панелью и вытяжкой должно быть 65 см;
  • расстояние между газовой варочной панелью и вытяжкой – не более 75 см;
  • изгиб воздуховода для соединения вытяжки с вентиляцией не превышает 90 градусов;
  • когда длина воздуховода более 3 м, для поддержания тяги устанавливают второй вентилятор;
  • выводя кухонную вытяжку в вентиляцию, запрещается перекрывать вентиляционную отдушину в стене;
  • используют трубы одного сечения, так как при сужении усиливается аэродинамический шум;
  • если кухонная вытяжка выводится в вентиляцию, целесообразно установить клапан, предотвращающий обратную тягу.

Перед тем, как подключить кухонную вытяжку к вентиляции, следует прочитать инструкцию к ней.

Выбор воздуховода

Воздуховоды для вытяжки классифицируются таким образом:

  • форма сечения канала (бывает квадрат, прямоугольник или круг);
  • материал исполнения (металлические или пластиковые);
  • конфигурация основного ствола — либо жёсткий вариант, либо гибкий (гофрированные трубы).

Специалисты рекомендуют применять круглые воздуховоды — они обладают хорошей аэродинамикой. Правда, на маленьких кухнях они выглядят очень массивно и занимают много места. При небольших габаритах кухни желательно подбирать прямоугольные воздуховоды. Их закрепляют на потолке, благодаря этому они выглядят компактнее. Необходимо отметить, что, покупая воздуховоды с прямоугольным сечением, нужно сразу приобретать и нужное число переходников с прямоугольного сечения на круглое. Эта покупка существенно увеличит затраты на установку прибора.

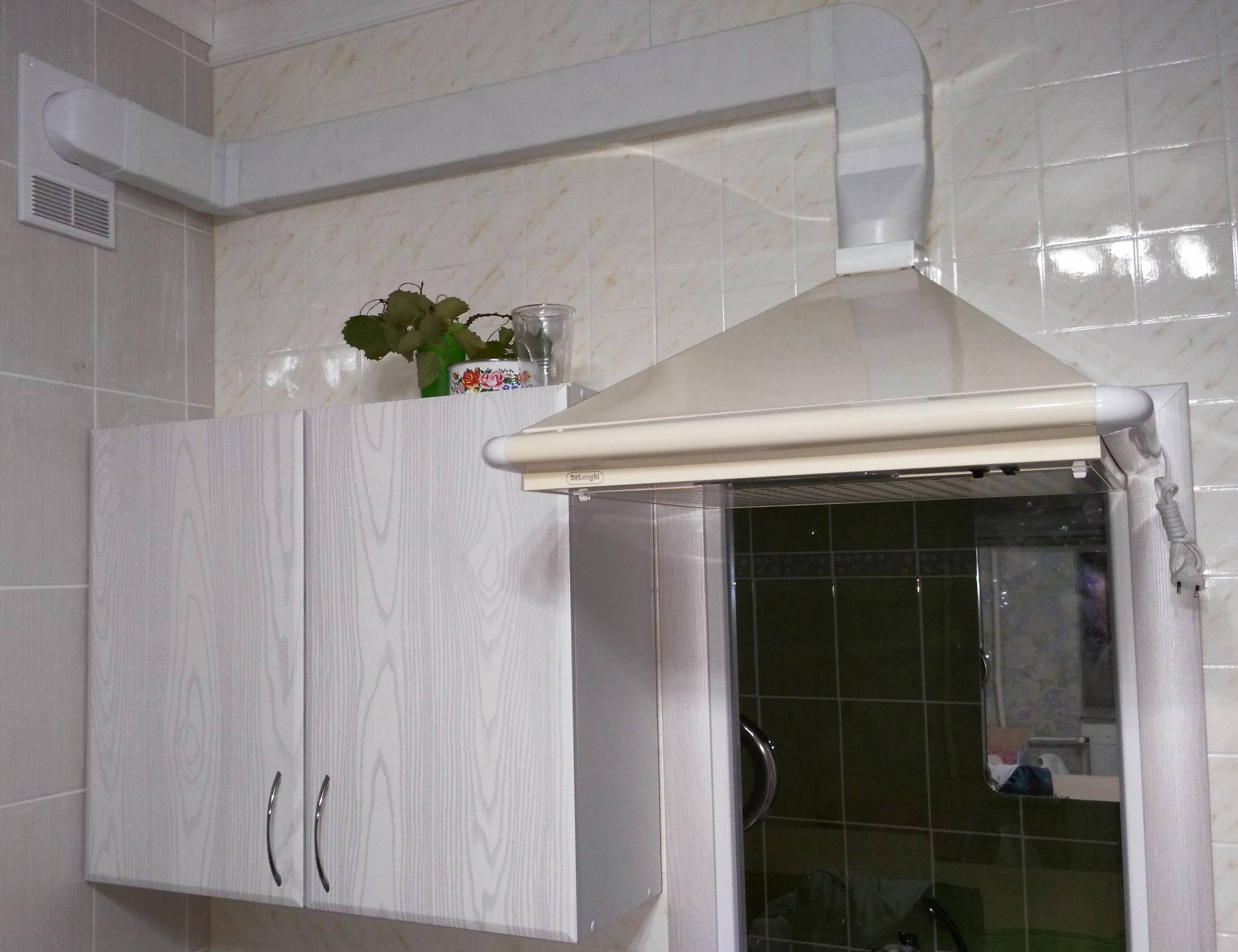

Круглый воздухоотвод

Для изготовления металлических воздуховодов используют в основном оцинкованный лист. Такие металлические каналы служат очень долго, но воздух проходит по ним с избыточным шумом. Аналог из пластика менее шумный, но и более дорогой.

В непростой схеме крепления воздуховода к системе вентиляции явным преимуществом пользуется гофрированная труба из алюминия. Такая труба может изгибаться на любой угол, а также растягиваться и сжиматься. Основным недостатком таких воздуховодов является большое сопротивление потоку воздуха. Но если полностью растянуть гофрированную трубу, то исчезнут складки, создающие сопротивление, и воздушный поток без препятствий пройдёт по трубе. Сечение воздуховода на пути от вытяжного зонта до вентиляции должно быть одного диаметра на всём протяжении. Уменьшение этого показателя ведёт к резкому сокращению производительности, а значит и падению скорости оттока грязного воздуха.

Какие бывают вытяжки для кухни с отводом в вентиляцию – 5 классификаций

Основная цель вытяжки для кухни с отводом в вентиляцию – убрать все неприятные запахи и горячий воздух и очистить его. Благодаря этому во время приготовления пищи за кухонным столом максимально комфортно и безопасно работать.

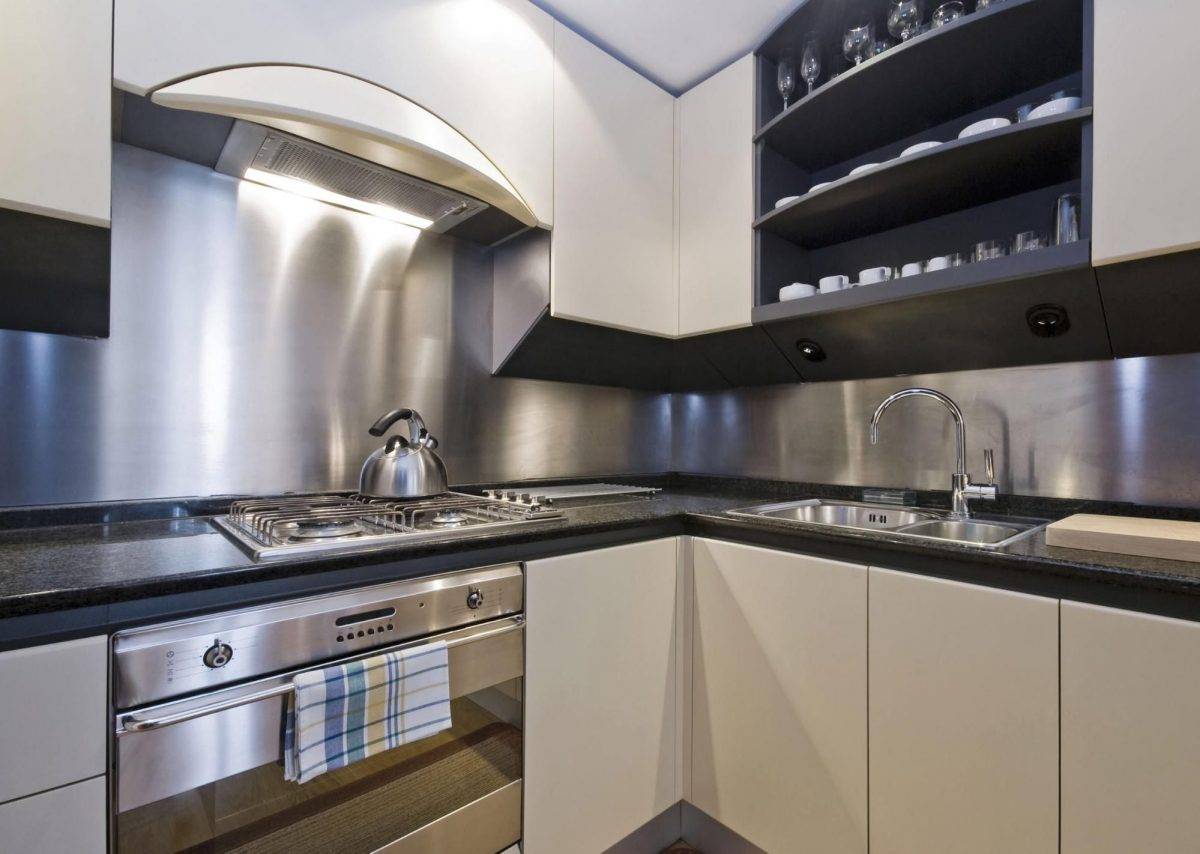

Над варочной поверхностью

Для того, чтобы подобрать оптимальную модель для своих нужд, вам необходимо разбираться в видах таких устройств и их особенностях.

В основном вытяжки различаются между собой по функциональному признаку. Можно выделить несколько наиболее популярных классификаций:

  • По типу монтажа
    • подвесные;
    • встраиваемые;
    • каминные (островные);
  • По типу работы
    • с отводом воздуха;
    • с циркуляцией;
  • По уровню шума
    • тихие (40-50 Дб);
    • средне шумные (50-60 Дб);
    • шумные (свыше 60 Дб);
  • По типу управления
    • с механическим управлением (кнопки и ползунки);
    • с сенсорной панелью;
  • По типу подсветки
    • с лампами накаливания;
    • с галогенных лампами;
    • с люминесцентными лампами.

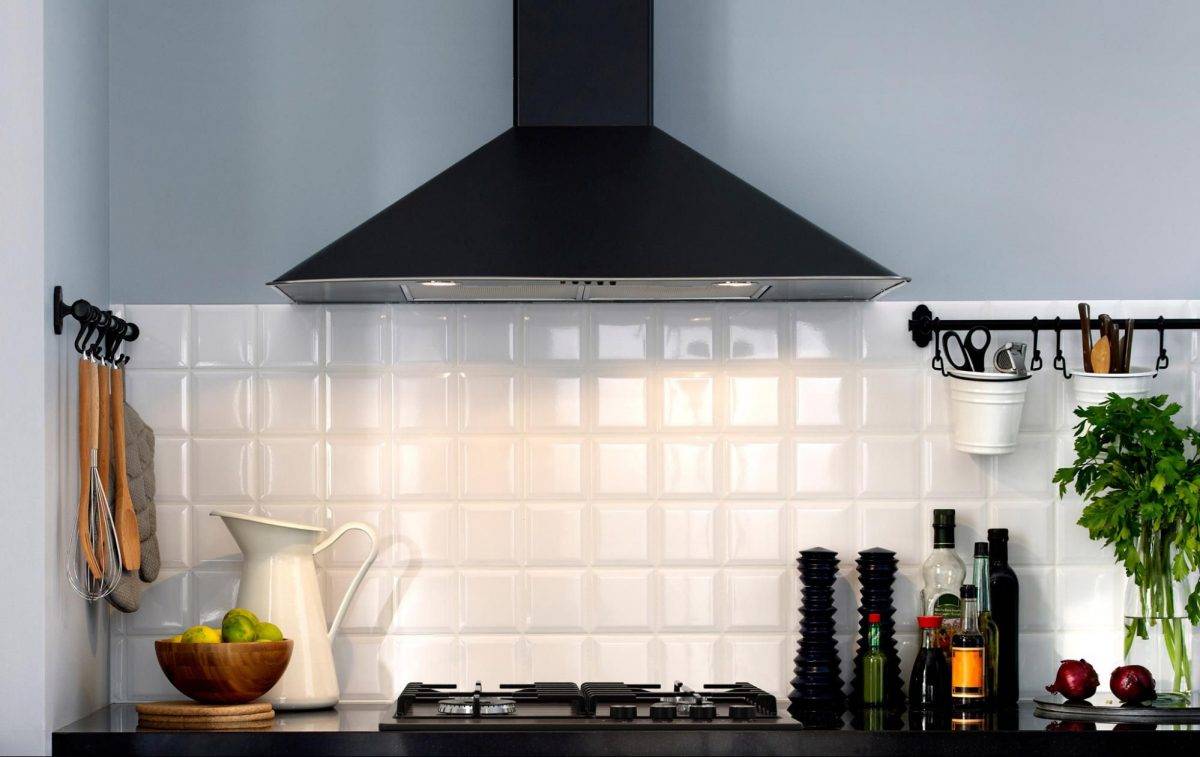

вытяжка для кухни с отводом

С отводом на вентиляцию – эффективная очистка загрязненного воздуха

Вытяжки для кухни с отводом в вентиляцию характеризуются тем, что в полной мере обновляют объем воздуха в помещении. В результате можно полностью устранить неприятные запахи, а воздух будет постоянно насыщен кислородом. Пребывать в комнате с обновляемым воздухом приятней, также это имеет особую значимость в процессе готовки и приема пищи.

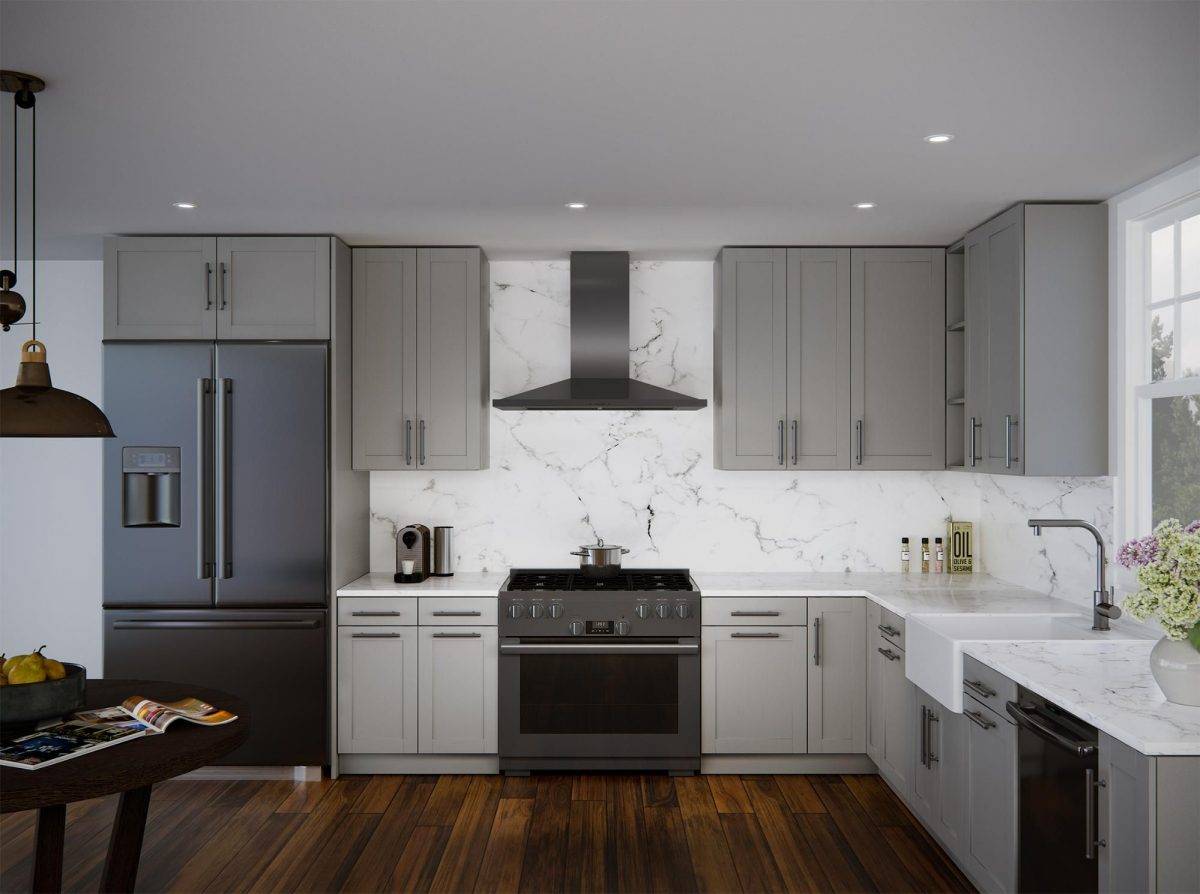

С вентиляцией в большой квартире

Вытяжки с отводом на вентиляцию являются более предпочтительным вариантом, чем аналогичные модели, где отсутствует воздуховод. Они эффективнее выполняют очистку загрязненного воздуха (практически на сто процентов) благодаря его удалению из комнаты. В случае монтажа двух двигателей подобная вытяжка может располагать более высокой мощностью, за счет чего можно осуществлять очистку помещений, отличающихся объемом.

Вытяжка с отводом в вентиляцию характеризуется экономией в обслуживании, поскольку она не требует регулярной замены дорогих фильтров. Подобная продукция оборудуется фильтрами двух типов. Первые – жироулавливающие, изготавливаются на основе металлической сетки. Их легко мыть при отсутствии необходимости в замене. Вторые – очищающие от запахов, производятся преимущественно из акрила, их необходимо время от времени менять в соответствии с инструкцией.

Дерево и металл

В числе основных минусов таких вытяжек традиционно рассматриваются:

  • трудоемкость монтажа. Как правило на кухне должно быть достаточно свободного места и выход в вентиляцию или на улицу для установки вытяжки;
  • сильные шумы в процессе функционирования. Данную проблему можно решить путем приобретения более современной, менее шумной модели;
  • необходимость в правильной установке воздуховода. Здесь рекомендуется обращаться к профессиональным сотрудникам магазинов и сервисных центров.

Вытяжки для кухни без отвода – в чем отличие?

Вытяжки для кухни без отвода не подключается к воздуховоду. В сущности, она является не вытяжным, а фильтрационным прибором, т.е. очистителем воздуха. В этой ситуации происходит не удаление воздушных масс из кухни, а их рециркуляция, в связи с чем подобные устройства стали именовать рециркуляционными.

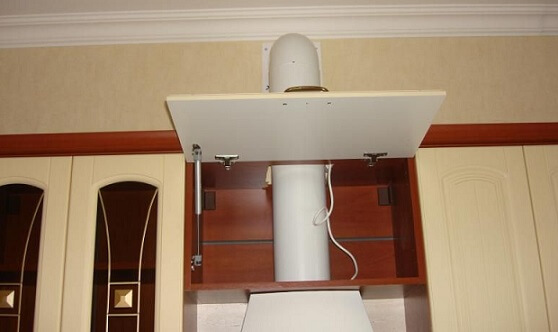

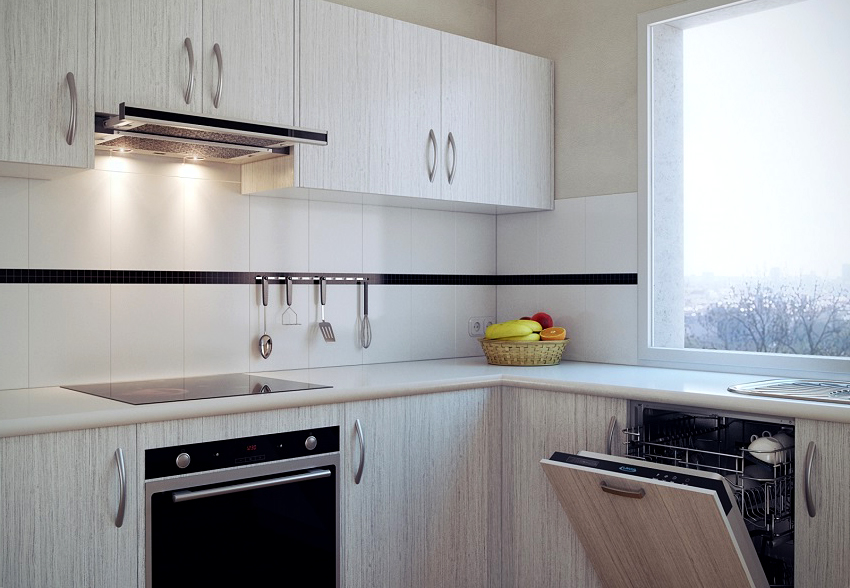

Навесная с выходом в вентиляцию

Некоторые разновидности располагают над корпусом выступающим вверх коробом, где присутствуют отверстия. В такой ситуации выходящий воздух станет попадать в верхнюю часть помещения, где не будет препятствовать ничему. В других отношениях рециркуляционные вытяжки мало чем отличаются от моделей с воздуховодом. Они могут быть оборудованы системой регулировки скоростей и эффектной подсветкой.

Ошибки при установке кухонной вытяжки

1 Подключение воздуховодов к системе естественной вентиляции – самая распространенная ошибка.

Решетку часто оставляют на месте, чтобы обеспечить естественное движение воздуха, но сам вентиляционный канал закрывает ее.

2 Подключение воздуховода слишком малого диаметра с помощью переходника к вытяжке с большой производительностью и большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов составляют d=125 мм. Для прямоугольных воздуховодов, 204*60 мм.

3 Воздуховод выводится наружу через самодельное отверстие в стене.

Это запрещено большинством нормативных актов. Конкретные моменты будут приведены далее в тексте.

Конечно, можно проложить отдельный воздуховод до самой крыши. Но стоит ли оно того? Хотя это решение обычно используется в ресторанах и кафе, расположенных на первых этажах высотных зданий.

Кстати, запрет на выпуск воздуха через стену наружу не распространяется на частные дома, а только на многоэтажные здания.

4 Сложная геометрия трассы с большим количеством переходов и поворотов.

Это в первую очередь повлияет на уровень шума. Хотя, конечно, сами повороты – не самое большое зло. Иногда без них не обойтись.

Опасными являются повороты, следующие один за другим, без участков разгона.

5 Подключение слишком мощной вытяжки (например, 1000 м3/ч) к стандартному воздуховоду, который способен пропускать около 300 м3/ч.

Обратите внимание, что производительность 200-300 м3/ч может быть вполне достаточной для эффективного удаления всех запахов при минимальной нагрузке на вентиляцию дома. 6 Установка навеса на неправильной высоте. 6 Установка навеса на неправильной высоте

6 Установка навеса на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита – газовая или индукционная.

7 Установка пластикового вентиляционного отверстия без хорошего уплотнения или соединение деталей с помощью клея.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее размещение щелей в декоративной решетке в той же раме, что и воздуховод.

Смотрите ниже, почему это ошибка и когда это можно сделать.

9 Отсутствие отдельной розетки в верхней части стены для подключения вытяжки.

В результате его можно подключить любым удобным способом с помощью вилок и удлинителей

Обратите внимание, что это, в конце концов, не портативный прибор, такой как вентилятор, обогреватель или портативный кондиционер

Поэтому он должен быть подключен постоянным и продуманным способом.

10 Неправильная установка обратного клапана.

Он должен быть вырезан и установлен под правильным углом и наклоном. В противном случае он не будет работать должным образом.

В целом, установку вытяжки можно разделить на два основных этапа. Первое – это подключение к электрической сети. Вторая – это вентиляционные каналы и все, что с ними связано.

Правила установки вытяжки

схема размещения вытяжки

Установка и подключение кухонной вытяжки к вентиляции требует знания ряда правил:

  • корпус навешивается только по уровню, с тщательным соблюдением горизонтали;
  • расстояние между электрической варочной панелью и вытяжкой должно быть 65 см;
  • расстояние между газовой варочной панелью и вытяжкой – не более 75 см;
  • изгиб воздуховода для соединения вытяжки с вентиляцией не превышает 90 градусов;
  • когда длина воздуховода более 3 м, для поддержания тяги устанавливают второй вентилятор;
  • выводя кухонную вытяжку в вентиляцию, запрещается перекрывать вентиляционную отдушину в стене;
  • используют трубы одного сечения, так как при сужении усиливается аэродинамический шум;
  • если кухонная вытяжка выводится в вентиляцию, целесообразно установить клапан, предотвращающий обратную тягу.

Перед тем, как подключить кухонную вытяжку к вентиляции, следует прочитать инструкцию к ней.

Соединение с вентиляционным каналом

Также, прежде чем производить монтаж вытяжки необходимо предусмотреть, как именно будет отводиться воздух через вентиляционный канал. В большинстве случаев архитектура помещения и размещение в нем кухонной мебели не дают возможности установить вытяжку близ вентиляционного отверстия. Кроме того, воздуховоды, имеющие большое число изгибов (колен) усиливают уровень шума и изрядно понижают результативность работы электроприбора. Также необходимо позаботиться о том, чтобы после установки воздуховода вентиляционный канал небыл полностью перекрыт.

Для этого устанавливаются специальные решетки на которых есть место для крепления воздуховода, а также специальный клапан. При работе вытяжки клапан закрывается, а когда она не работает, клапан открывается для обеспечения естественной циркуляции воздуха. Если размеры вентиляционного канала не позволяют установить такую решетку, то можно использовать воздуховод с установленым обратным клапаном.

Каким способом подключить кухонную вытяжку

Вытяжной агрегат, что установлен над варочной плитой, может функционировать в разных режимах. Это будет зависеть от способа подключения.

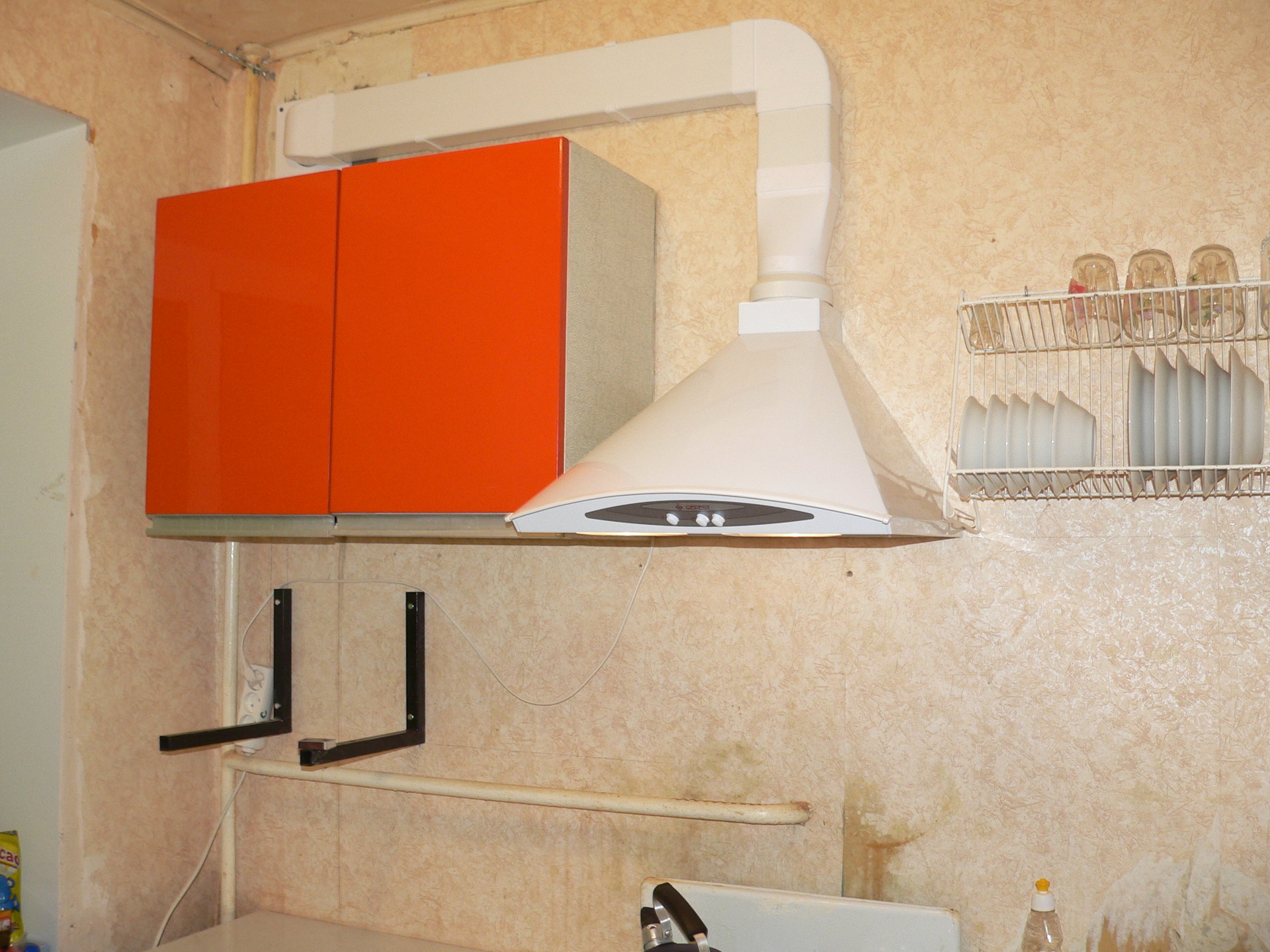

Вытяжка, подключенная к вентиляционной шахте

Первый способ. Самый простой способ – это подключение прибора к вентканалу, что установлен изначально. Но таким подключением нельзя создавать препятствия естественной работе отдушины. Приходится устанавливать клапанные устройства. Еще можно установить решетки, что дают возможность работать одновременно и естественной вентиляции, и вытяжному агрегату.

Второй способ. Общедомовая система вентиляции неэффективная. Каналы или имеют недостаточное сечение, или засорены. Их проходимость слабая, они не способны пропускать воздух в необходимом объёме. Тогда трубу от вытяжки целесообразно вывести на улицу. Для этого в стене прорезают отверстие.

Вывод вытяжки кухни через наружную стену на улицу

Тогда требуется устанавливать обратный клапан, что даёт возможность усовершенствованной вентиляционной системе работать исключительно в нужном направлении.

Третий способ. Можно установить систему вентиляции, функционирующую по принципу рециркуляции воздушного потока. От плиты исходят испарения, но вверх поднимаются принудительно: их подтягивает вентилятор. Дальше отработанный воздух пропускается сквозь фильтры. Их комплектация может быть различной, но предназначение одно – полная очистка воздуха. Дальше очищенный воздух возвращается в помещение. Циркуляция воздуха сквозь фильтры происходит только в период приготовления пищи.

Вытяжка с рециркуляцией

Монтируется такая вытяжка проще любых других, так что этот вариант может считаться наиболее выигрышным. Однако дополнительная фильтрация воздуха уместна лишь в ситуации, когда изначально установленная вентсистема работает нормально.

Функционал вентиляционных вытяжек

схемы отвода и фильтрации

Режимы функционирования вытяжек:

  1. Оттока. Кухонная вытяжка с выводом в вентиляцию всего объема отработанного воздуха. Она подключается к вентиляционной шахте либо отводит воздух на улицу через специальное отверстие в стене. Горячий влажный воздух и нежелательные ароматы удаляются из квартиры, обеспечивая стопроцентный эффект.
  2. Фильтрации. Это вытяжки без подключения к вентиляции. Воздух, наполненный парами и ароматами кухни, поступает в фильтр и, очищенный, отправляется обратно. Фильтры располагают внутри корпуса, периодически их нужно менять или мыть.

Режим фильтрации или рециркуляции значительно упрощает установку. Не приходится решать, как вывести в вентиляцию вытяжку. При этом производительность оборудования заметно уменьшается.

Фильтрация вытяжки для кухни с отводом производится синтепоновыми, угольными, бумажными, флизелиновыми, акриловыми или металлическими фильтрами.

Плотный угольный фильтр снижает мощность мотора.

Правила монтажа вытяжки без отвода в вентиляцию, а также как правильно подсоединить вытяжку к вентиляции, читайте далее.

Как выбрать вытяжку для кухни над плитой: важные критерии

Определяясь, какую выбрать вытяжку на кухню, следует предварительно изучить эксплуатационные характеристики приборов. Важным параметром является мощность устройства, которая находится в пределах 150-350 Вт. Она подбирается в зависимости от габаритов помещения. Не следует приобретать для большой комнаты устройство, имеющее маленькую мощность, которое просто не справится с поставленной задачей.

Не рекомендуется также отдавать предпочтение модели с высокой мощностью, превышающей оптимальное значение для конкретного помещения. Такое решение является экономически неоправданным, поскольку увеличатся расходы на электроэнергию. К тому же более мощная вытяжка для кухни характеризуется повышенным уровнем шума.

При выборе вытяжки в первую очередь нужно обращать внимание на мощность устройства

Производительность устройства подбирается исходя из интенсивности нагрузки на вытяжку. Для маленькой семьи, в которой готовятся простые блюда, достаточно модели с показателем 200-300 м³/час. Для больших семей, употребляющих разнообразную пищу, подойдут вытяжки, имеющие производительность 300-400 м³/час. Для тех, кто часто и много готовит, необходимо отдавать предпочтение моделям мощностью от 500-600 м³/час.

Немаловажное значение имеет уровень шума, что определяет комфортность использования устройства. Оптимальным показателем для небольшого пространства является 45 дБ

Для просторного помещения данный параметр может достигать 55 дБ.

Размер кухонной вытяжки с угольным фильтром без отвода в вентиляцию должен соответствовать габаритам варочной поверхности. Идеальным вариантом считается модель, купол которой будет выступать за пределы плиты на 10 см. Удобной в эксплуатации является модель с подсветкой.

Как выбрать вытяжку без отвода: другие важные параметры

Желательно выбирать качественное устройство от проверенного производителя, который с лучшей стороны зарекомендовал себя на рынке бытовой техники. Немаловажным нюансом является тип фильтров, которые используются в системе. От этого критерия зависит степень распространения кассет, поскольку их необходимо периодически менять.

Комфортный уровень шума работы вытяжки составляет 45-55 дБ

Материал, применяемый для изготовления корпуса вытяжки с угольным фильтром, влияет на особенности ухода за устройством. Наиболее капризно оборудование из закаленного стекла.

Некоторые варианты вытяжек оснащены функцией изменения скоростного режима. Такая опция позволяет регулировать интенсивность фильтрации в зависимости от вида и количества пищи, которая готовится на кухне. Это помогает снизить затраты на электроэнергию.

Статья по теме:

Вытяжки на кухню без отвода в вентиляцию могут иметь механическую или электронную панель управления. Первый вариант представлен в виде кнопок или ползунков. Кнопочная регулировка пользуется популярностью, поскольку является более удобной. Ползунковая настройка отличается невысокой надежностью и может через некоторое время начать заедать из-за накопления жировых отложений.

Габариты любой вытяжки должны соответствовать размеру плиты

Модели вытяжек с электронной панелью характеризуются не только удобством использования, но и повышенной стоимостью. Команда может подаваться как посредством сенсорного дисплея, так и при помощи дистанционного пульта.

На какой высоте от плиты устанавливается вытяжка?

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Кухонная вытяжка с выводом

К вытяжке такого вида подсоединен воздуховод, который выходит в вентиляционный канал. Также воздухопровод прокладывают к дыре, сделанной в наружной стене. Воздух с частичками жира, а также дым и прочие испарения проходят через фильтр в вытяжке. Жир оседает на решетках фильтра и детали вентилятора не засоряются, что продлевает жизнь вытяжному устройству. Также воздушные массы, проходящие через фильтры вытяжки, частично очищаются, из-за чего не наносят вред окружающей среде.

Плюсы и минусы вытяжки с отводом в вентиляцию

Плюсы:

  • простота эксплуатации (уход за фильтрами без затрат и усилий);
  • производительность (фильтр грубой очистки имеет малое сопротивление);
  • высокий уровень очищения: воздух очищается от дыма, копоти, неприятного запаха и других примесей.

Минусы:

  • должен быть хороший приток воздуха с улицы, но если тяги нет, то в систему монтируют мощнейшие вентиляторы, которые решат эту проблему;
  • трудности при установке (подсоединяется воздуховод, а если вентиляционный канал не предусмотрен, то делается отверстие во внешней стене).

При выборе вытяжной конструкции стоит обратить внимание на фильтры, и выбрать вариант для себя
