Способы расчета высоты вентиляционной трубы над крышей

Длина трубы

К вент трубе подведены все имеющиеся в здании каналы, по которым движется воздух, выходящий через трубу на улицу.

Чтобы рассчитать высоту этой трубы, надо знать её диаметр и иметь специальную таблицу. Ячейки в таблицах содержат значения сечений воздуховодов, а левый столбик указывает ширину труб. Верхняя строка показывает, какой вышины должна быть труба при определённом диаметре в миллиметрах.

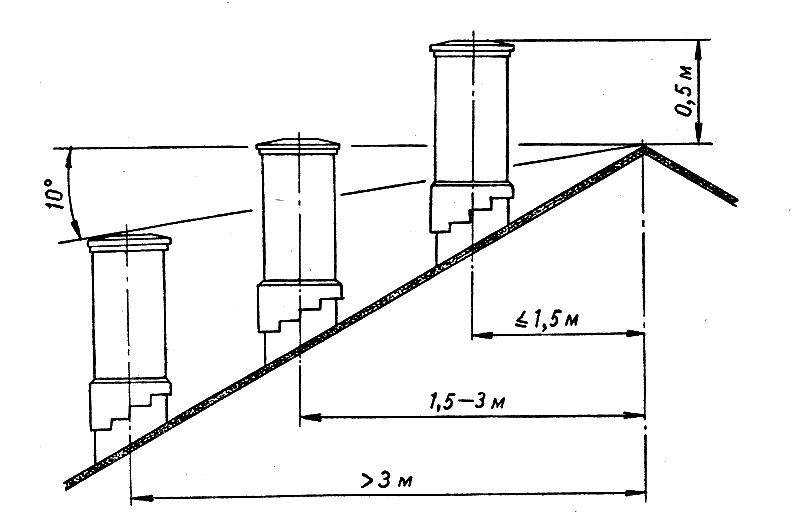

Необходимо учитывать и следующие нормы СНиП:

1. При расположении рядом дымовой и вентиляционной труб их высота должна быть одинаковой. При несоблюдении данного требования в помещение может проникать дым от отопительного агрегата.
2. Если воздуховод расположен не более чем на 1,5 м от конька, то его высота не должна превышать 0,5 м. Если труба отстоит от конька на расстоянии 1,5-3 м, она не должна располагаться ниже его.
3. Если крыша плоская, то труба должна быть не ниже полуметра.

Выбирая вентиляционную трубу и определяя её месторасположение, следует учитывать и то, что она должна обладать достаточной устойчивостью к ветру. Так, труба должна устоять при 10-бальном шторме, а для этого её вес должен составлять около 50 кг на 1 квадратный метр поверхности. На картинке показано как рассчитывается высота вентиляционной трубы над крышей.

Для определения естественной вентиляции также можно использовать специальные программы. В таком случае процесс расчета значительно облегчается. Для этого необходимо определить оптимальное количество поступаемого воздуха в жилое или подсобное помещение соответственно. Программа определяет и такие данные:

• средняя температура на улице и в помещении;
• форма воздуховодной трубы;
• степень шероховатости стенок внутри воздуховода;
• сопротивление, которое образуется при движении воздуха.

В результате программа определяет, какой длины должна быть вент труба для обеспечения оптимального движения воздуха в заданных условиях.

Рассчитывая значения для воздуховода необходимо учитывать и показатели сопротивления при передвижении воздушных потоков. На возникновение сопротивления влияют сетки, решетки и прочие детали конструкции.

Диаметр трубы

Для вычисления значений вент труб на основе кратности воздухообмена используется таблица СНиП. Под кратностью воздухообмена понимается показатель, определяющий, сколько раз за один час меняется воздух в комнате. Перед вычислением диаметра вент трубы требуется выполнить следующие действия:

• Вычислить объём каждого из имеющихся помещений.
• Определить объём воздуха, который необходим для нормальной циркуляции. Для этого используется формула:

Используя приведенную формулу, рассчитывается объём отдельно для каждой комнаты.

• Как правило, для помещений используется нормирование вытяжки или притока. Иногда в комнатах необходимо организовать не только приток воздуха, но и его эффективный отток.
• Делая расчеты, учитывайте, что значение L следует округлять в большую сторону. После округления полученное значение должно делиться на 5.
• После определения требующегося объёма воздуха для всей площади жилья используется специальная диаграмма, позволяющая вычислить диаметр трубы. При этом следует знать, что в центральной вентиляционной трубе скорость должна быть не больше 5 м/с, а в её ответвлениях — не более 3 м/с.

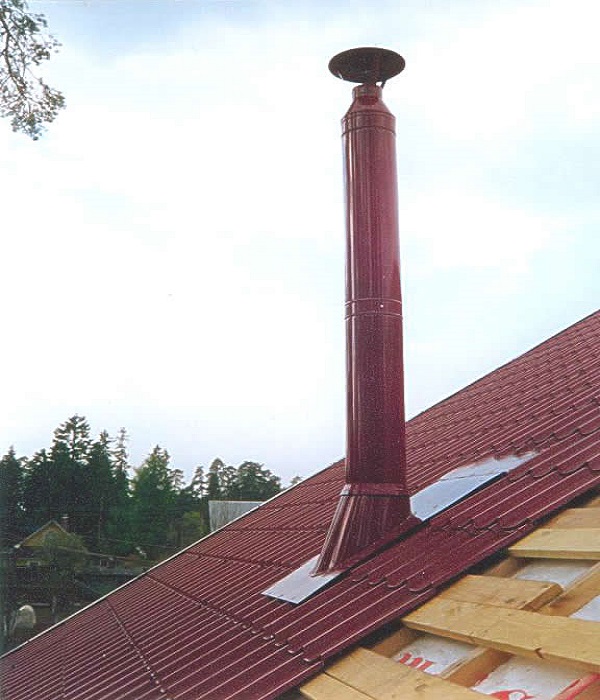

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

1. закрепления воздуховодов;
2. установки решеток и дефлекторов;
3. обеспечения притока воздуха за счет приточных клапанов;
4. монтажа вытяжки на кухне;
5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
2. подсоединяют к нему воздуховоды;
3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
5. соединяют воздуховоды с блоком с помощью гофрированных труб;
6. проводят утепление вентиляционных труб;
7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Сила тяги: как добиться идеального сгорания топлива

На саму тягу влияют несколько важных факторов

• материал, из которого изготовлен дымоход;
• высота фундамента;
• температура дымовых газов на выходе из печи;
• Форма поперечного сечения дымохода;
• Гладкость или шероховатость внутренней поверхности;
• Внутренняя утечка дымохода; Нарушение внутреннего уплотнения дымохода;
• Температура и влажность наружного воздуха;
• Вентиляция помещения с котлом или плитой;
• полнота сгорания топлива;
• степень загрязнения котла (или плиты) и дымохода;
• тип используемой горелки (модулирующая горелка или дискретная горелка).

Первым шагом является определение величины статической тяги дымохода, которая измеряется в ∆p . Вот формула для расчета:

h=(∆p·Tp·Tн)/(3459·(Tp-1,1·Tн))

Tp — средняя температура в трубе, а Tn — наружная температура. По умолчанию он измеряется в градусах Кельвина, но его можно указать и в градусах Цельсия, добавив +273.

Вычислить среднюю температуру несложно

Обычно он указан в техническом паспорте котла, но также важно учитывать охлаждение. Это 1 градус на каждый метр кладки трубы, 2 градуса на каждый метр изолированной стальной трубы и 5 градусов для неизолированной трубы

В идеале, значение наружной температуры должно быть рассчитано на летний период, как наиболее проблемное время для сквозняка:

Проведите аэродинамические расчеты и определите точную высоту и диаметр требуемого дымохода. Сама величина тяги означает разницу в плотности воздуха и дымовых газов, умноженную на высоту дома. Именно 5-метровый дымоход обеспечивает отрицательное давление и тягу для дыма.

Но что делать, если высоту дымохода нельзя поднять выше, а тяга все равно по каким-то причинам недостаточна? Это часто происходит, когда дымовые газы охлаждаются слишком быстро, особенно в холодное время года. В этом случае для восстановления тяги достаточно изолировать необходимый участок дымохода.

Следует также помнить, что фактическая тяга всегда меньше статической тяги из-за сопротивления движению газа внутри стенок дымохода. Чем меньше проходное сечение дымохода и чем больше в нем изгибов, горизонтальных участков и т.д., тем хуже будет тяга, поскольку потери давления по всей длине дымохода влияют на тягу.

Еще одна проблема, связанная с высотой дымохода, — это холодный воздух из дымохода. Поэтому, когда он не работает, из него выдувается холодный воздух с улицы. Это происходит, когда колпак дымохода находится ниже конца вентиляционной вытяжки или когда чердак слишком большой и плохо изолирован.

Виды вентиляции

Естественная вентиляция характеризуется медленным обменом воздуха в помещениях

Системы воздухообмена необходимы для подачи свежего воздуха в жилые помещения, на заводы, склады и в места проведения массовых мероприятий. Существует два основных типа вентиляции — естественная и принудительная — для притока и вытяжки свежего воздуха. Иногда используются смешанные методы. Методы очистки воздуха в чистых помещениях определяются путем расчетов на основании технического задания. В техническом задании учитывается максимальное количество отдельных воздействий и требования к чистоте воздуха.

Естественная

Естественная вентиляция основана на движении воздушных потоков в результате разницы температур и плотности. Более теплый воздух имеет меньший удельный вес, поднимается вверх и удаляется через специальные вентиляционные каналы или утечки. Более холодный и тяжелый воздух движется вниз. Этот метод имеет свои преимущества и недостатки.

Плюсом является простота и отсутствие дополнительного потребления энергии. Отсутствие подключенных вентиляторов при высоких ценах на электроэнергию является очевидным плюсом.

Недостатков у естественной вентиляции больше:

• Сложность регулирования воздухообмена — сильно зависит от природных условий.
• Возможность обратного драфта. Этот фактор может быть опасным, если вентиляция установлена вблизи отопительных котлов. Продукты горения втягиваются обратно, что вредно для здоровья человека и функционирования оборудования.

Принудительная

Вентилятор и воздухозаборный клапан обеспечивают принудительную вентиляцию.

Принудительная вентиляция требуется государственными стандартами для новых зданий. Движение воздуха обеспечивается осевыми или центробежными вентиляторами. Длина выходного канала выбирается в соответствии со спецификацией для обеспечения наилучшей тяги и производительности агрегата.

Преимущества принудительной вентиляции

• Регулировка воздушных потоков по направлению, высоте, мощности;
• Создание различных зон воздухообмена в одном помещении;
• Избежание сквозняков и «мертвых» зон;
• Способность функционировать самостоятельно.

Отрицательные стороны:

• Сложность установки;
• Потребление энергии;
• необходимость в периодическом обслуживании, обследованиях, проверках;
• ищут профессиональные услуги;
• Резерв мощности отрицательно влияет на стоимость всей системы.

Система с принудительной подачей воздуха способна обеспечить точные параметры. Она делится на три типа — снабжение, добыча и снабжение-добыча.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

Труба может быть полимерной — она долговечна

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Как самостоятельно рассчитать высоту трубы

Цены на сэндвич-дымоходы

Сэндвич-дымоход

Некоторые неопытные застройщики не могут самостоятельно рассчитать высоту трубы дымохода относительно конька крыши. Для расчетов необходимо иметь обыкновенный калькулятор.

Желательно на листе бумаги нарисовать эскиз ската кровли с указанием расстояния от конька до трубы.

Сделайте рисунок с указанием расстояния от конька до дымохода

Расчет следует делать только в том случае, когда оно превышает три метра. Если труба ближе трех метров к коньку, то ничего считать нет надобности.

Если расстояние от трубы до конька менее трех метров, можно не делать расчеты

Строительные нормы и правила дают фиксированные значения высоты. Если труба не далее полутора метров от конька, то она должна возвышаться над ним на пятьдесят сантиметров. Если расстояние 1,5–3,0 м, то верх трубы должен быть в одной горизонтальной плоскости с линией конька.

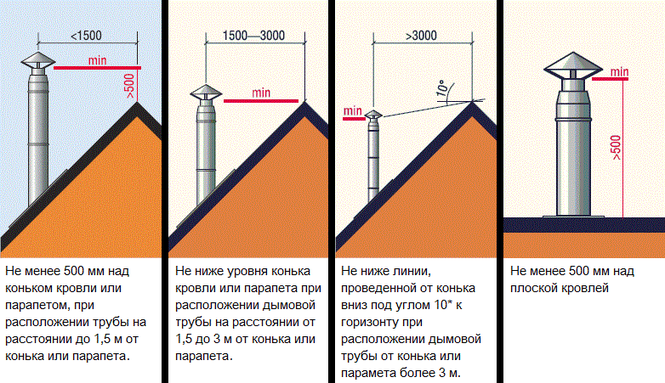

Высота дымовой трубы над крышей

Расчеты требуется делать только для труб, распложенных дальше трех метров от конька, а таких вариантов очень много. Главные моменты расчетов отображаются на схеме, имеющейся в СНиП и обязательной к исполнению для всех типов кровель и отопительных котлов. Нас интересует вариант, когда труба дальше трех метров от конька.

Как правильно сделать расчет?

Общее положение требует, чтобы конец трубы был на линии, проведенной над коньком под углом 10° к горизонтали. Значит, чем дальше она от конька, тем больше высота. Это аксиома расчетов. Нужно быть готовым к тому, что на длинных скатах с большим уклоном высота трубы будет очень внушительной. Для увеличения устойчивости придется устанавливать специальные растяжки.

Крепление растяжек к дымоходу

Шаг 1. При помощи лазерной рулетки замерьте расстояние от конька до основания строения и от точки выхода трубы дымохода до конька строения. Лазерная рулетка – современный измерительный инструмент, позволяющий быстро и очень точно замерять расстояние к различным предметам.

Лазерная рулетка

Прибор направляет на поверхность лазерный луч и фиксирует его отражение. Электронная программа обрабатывает полученные данные и подсчитывает расстояние с точностью до ±2 мм. В нашем случае высота конька 6 м, расстояние от трубы до конька также равняется шести метрам.

Высота конька 6 м

Расстояние от трубы до конька 6 м

Цены на лазерные рулетки

Лазерные рулетки

Шаг 2. Нарисуйте схему расчетов с указанием имеющихся величин. На схеме должна быть линия под углом 10° к горизонту от конька. Укажите линию ската крыши и горизонтальную прямую от точки выхода трубы на кровле до оси симметрии конька. Нам известна высота конька (z=6 м), острый угол прямоугольного треугольника 10° и длина большого катета (y=6 м). В результате расчетов требуется узнать величину x, именно на это расстояние должна приподниматься над скатом труба дымохода.

Схема расчетов

Шаг 3. Определите тупой угол прямоугольного треугольника. Согласно теореме Пифагора, сумма всех внутренних углов треугольника равняется 180°. Тупой угол равняется 180°-90°-10°=80°. Имея значения всех углов треугольника и длину одного катета можно несколькими способами определить величину второго катета. Формулы элементарные и изучаются в начальных классах школы. Мы выбрали один из возможных вариантов определения с помощью тангенса угла 80°.

x=y/ tan 80°=6/5,67=1,06 м

Значение tan 80° берется из таблиц.

Определение угла

Шаг 4. Определите минимальную высоту дымохода (t) отопительного котла с учетом его размещения и угла наклона ската. В нашем случае:

t=z-x=6-1,06=4,94 м

Общая длина нам не очень требуется, во время установки дымохода критически важно знать его положение относительно конька. Суммарная высота позволяет определять этот параметр

Согласно нашим расчетам, оголовок трубы должен располагаться ниже уровня конька на 1,06 м. Такой высокой точности не надо, значения можно округлить до одного метра.

Теперь следует рассмотреть более сложную ситуацию ­– крыша дома расположена впритык с высотным зданием.

Критерии расчета дымоходных труб

Во время определения высоты трубы по уровню конька следует иметь в виду все факторы, которые могут иметь значение при расчете тяги дымохода.

Высота трубы над коньком зависит от следующих факторов.

Угол наклона скатов.

Чем он больше, тем значительнее воздушные потоки, возникающие в результате завихрений. Они могут не только понижать скорость движение воздуха в дымоходе, но и становиться причиной так называемой обратной тяги. После ее возникновения ядовитые продукты горения топлива не выводятся наружу, а попадают в помещение. Если такое явление возникло ночью, то последствия могут быть очень трагичными.

Все современные котлы должны иметь специальное оборудование, в автоматическом порядке прекращающее горение в случае недостаточной тяги. При определенных совпадениях движение воздуха в дымоходе может быть обратным, это крайне опасная ситуация.

Величина удаления трубы от конька. Строительные нормы и правила имеют специальные таблицы с указанием зависимости высоты дымохода от его удаления. Если таблиц нет, то значения можно рассчитать самостоятельно. Как это делается, мы в этой статье расскажем ниже.

Роза ветров, максимальная высота снежного покрова, климатическая зона расположения здания

Как дополнительный фактор обязательно принимается во внимание близость к высотным сооружениям, препятствующим свободному движению воздушных масс.

Чем больше факторов принимается во внимание при выполнении расчетов, тем безопаснее эксплуатация отопительных котлов, выше их КПД, комфортнее условия проживания в доме

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Нормативные требования к вентиляции квартир

Исследования причин тепловых потерь доказывают, что 1/3 проблем составляет вентиляция. Монтаж пластиковых окон положительно сказывается на экономии тепла, но снижает обмен воздуха. Последнее негативно влияет на человека – низкая работоспособность, быстрая утомляемость, раздражительность, болезненность.

Нормативы приведены в СНиП 2.08.01-89 «Жилые здания» и 2.04.05-91 «Отопление, вентиляция и кондиционирование». Отсутствие вентиляции ведет к влажности, появлению грибка и плесени. Последние портят поверхности, провоцируют появление или обострение заболеваний аллергического характера.

Правила вычисления минимального объема воздухообмена

Минимальная отметка воздухообмена для основных комнат – 3 м3/час на 1 м2. Вспомогательные помещения требуют следующего объема:

• раздельные санитарно-гигиенические комнаты, кладовая, гардероб – 25 м3/час;
• кухня с электрической плитой – 60 м3/час, с газовой – 90 м3/час.

В соответствии с ГОСТ 30494-96, температурный показатель жилого пространства: летом – от 22 ºС до 25 ºС, зимой – от 20 до 22 ºС.

Как обеспечить циркуляцию воздуха

В поступлении свежего воздуха нуждаются кухня и спальня, а в удалении – ванная, санузел (условие закреплено в СП 54.13330.2016). Взаимообмен между техническими помещениями и остальной квартирой следует исключить. При составлении схемы воздухообмена нужно опираться на планировку жилья. Поступление свежего воздуха обеспечивают помещения с окнами, а отток – вентиляционные шахты.

Принципы пожарной безопасности

Правила, которые необходимо соблюдать

• Не курить на территории сухой травы, на складах горюче-смазочных материалов или в помещениях с легковоспламеняющимися жидкостями.
• Следить за электроприборами и проводкой, не допускать перегрева или коротких замыканий.
• Установить средства пожаротушения – огнетушитель и пожарную сигнализацию.
• Держать двери закрытыми во время пожара, чтобы не распространять огонь.
• Хранить горючие вещества в защищенном месте и отдельно от других материалов.

Как предотвратить возникновение пожара

Одной из основных мер по предотвращению пожара является проведение ежегодной проверки электрических сетей и оборудования. Газовые и электрические приборы должны быть установлены таким образом, чтобы исключить загрязнение газа пылью и мусором, а также не допускать перегрева.

Не следует зажигать костры на местах, где это недопустимо по правилам пожарной безопасности, поскольку незначительное уходящее пламя может вызвать серьезный пожар.

Действия при возникновении пожара

При первых признаках пожара необходимо немедленно вызвать пожарную службу.

Удалиться из здания или пожарного очага, если это возможно

Если вы не можете уйти, закройте двери и окна, подойдите к окну и начните махать, чтобы получить внимание к происходящему.

Не использовать лифты, а спускаться по лестнице.

Если вы попали в окружение огня, закрыть двери и залечь на пол. Не подниматься и не выходить до прибытия спасателей.

Что делать после пожара

После пожара необходимо провести детальный осмотр помещений и вынести все выгоревшие или поврежденные вещи.

Следует проконсультироваться со специальными службами, чтобы выявить необходимость в восстановлении здания после пожара.

Осадки и вентиляционная труба: способы защиты

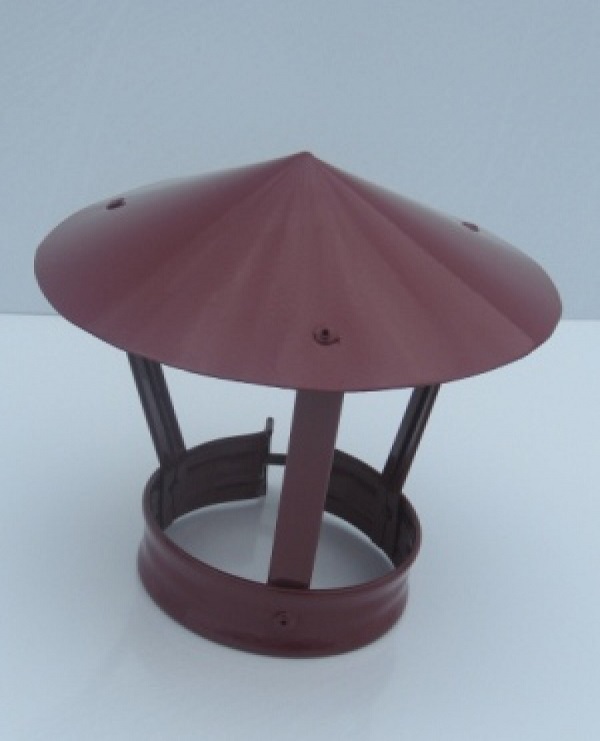

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.

Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

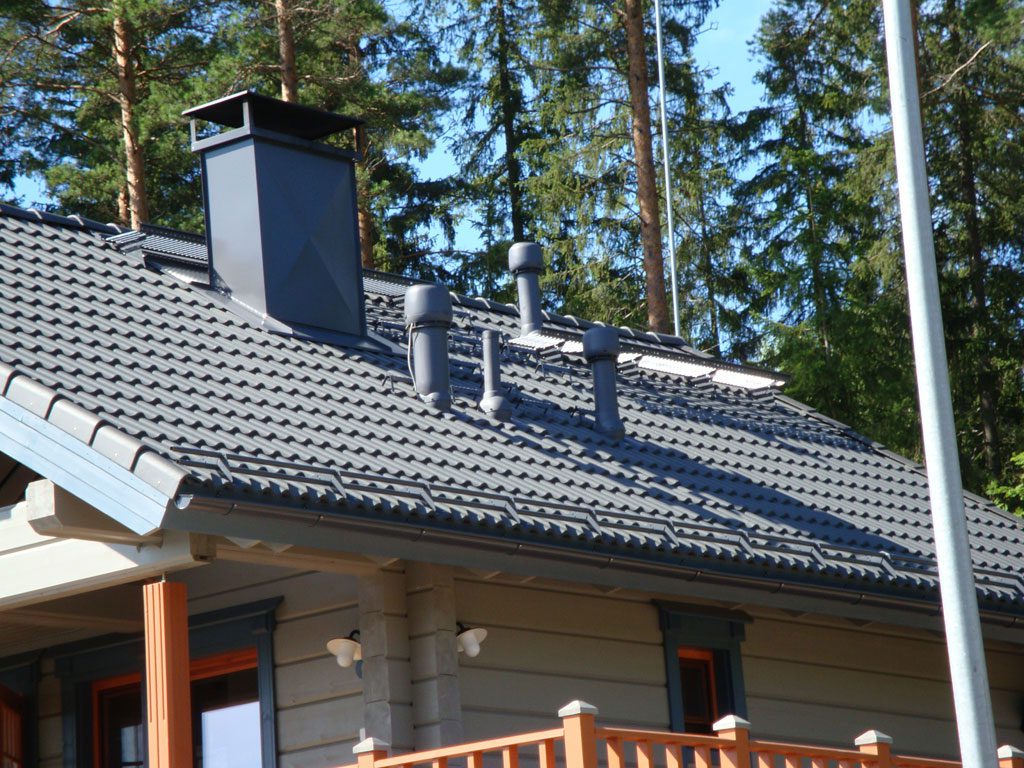

Правильное расположение вентканалов

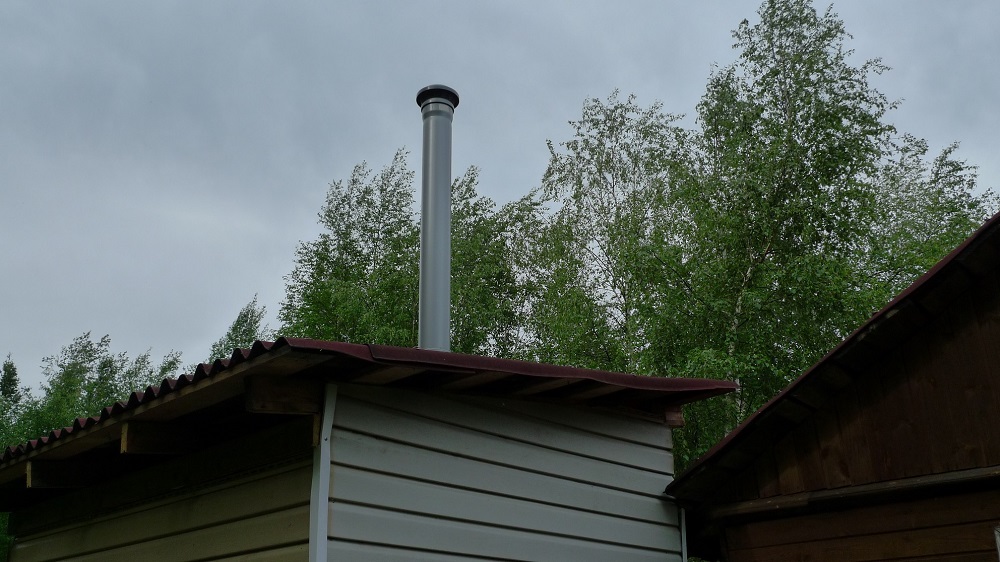

Высота трубы зависит от градуса наклона ската

Конструкция проходного узла при выводе вентиляции на крышу Труба может быть полимерной — она долговечна

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением.

Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.

Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Что будет если сделать некачественно

Не вникая в суть технологии вентиляции, многие считают, что достаточно поставить кондиционер и задача будет решена. Однако, этот агрегат гоняет воздух внутри помещения, совершенно его не освежая.

Отсутствие или неправильный расчет длины воздуховода чревато такими последствиями:

1. При отсутствии притока насыщенного кислородом свежего воздуха жильцы дома будут страдать от головных болей. У них нарушится сон, ослабится иммунитет, снизится работоспособность.
2. Из-за постоянной сырости на стенах, мебели, вещах и продуктах разовьется грибок и плесень. Патогенная микрофлора крайне опасна для здоровья, разрушает элементы интерьера.
3. Страдает эстетическая составляющая. Избыточная влага оседает на стенах и окнах. На стеклах образуется испарина, постоянно стекающая на подоконники.

Согласно действующим снипам вентиляцию рекомендуется устанавливать в помещениях, которые не имеют окон. К ним относятся ванные комнаты, туалеты, кладовые и кухни, независимо от их архитектуры.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10 о , то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Что еще почитать по теме?
