Как подключить строительную площадку к электричеству на время строительства

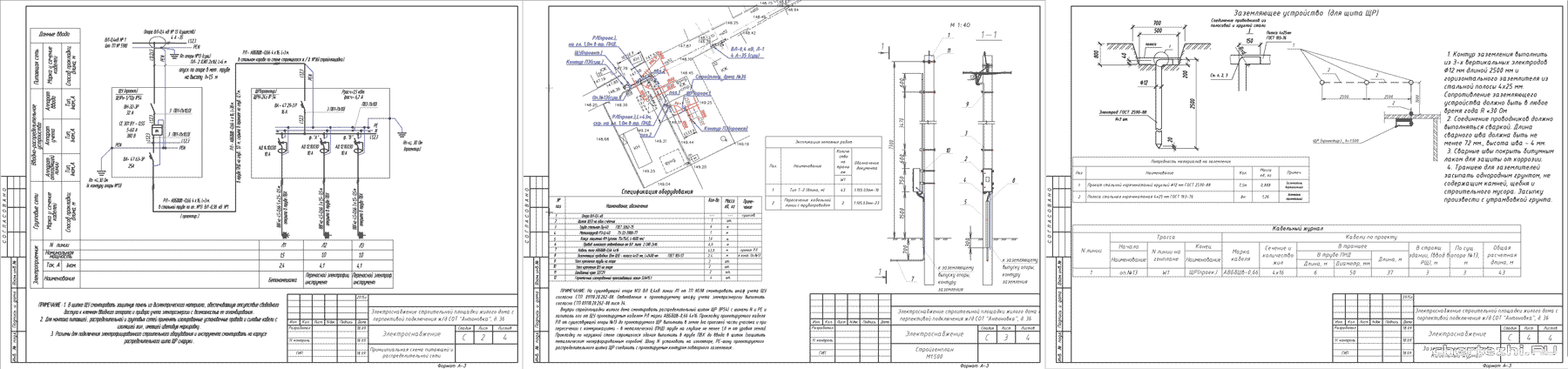

Схема электроснабжения.

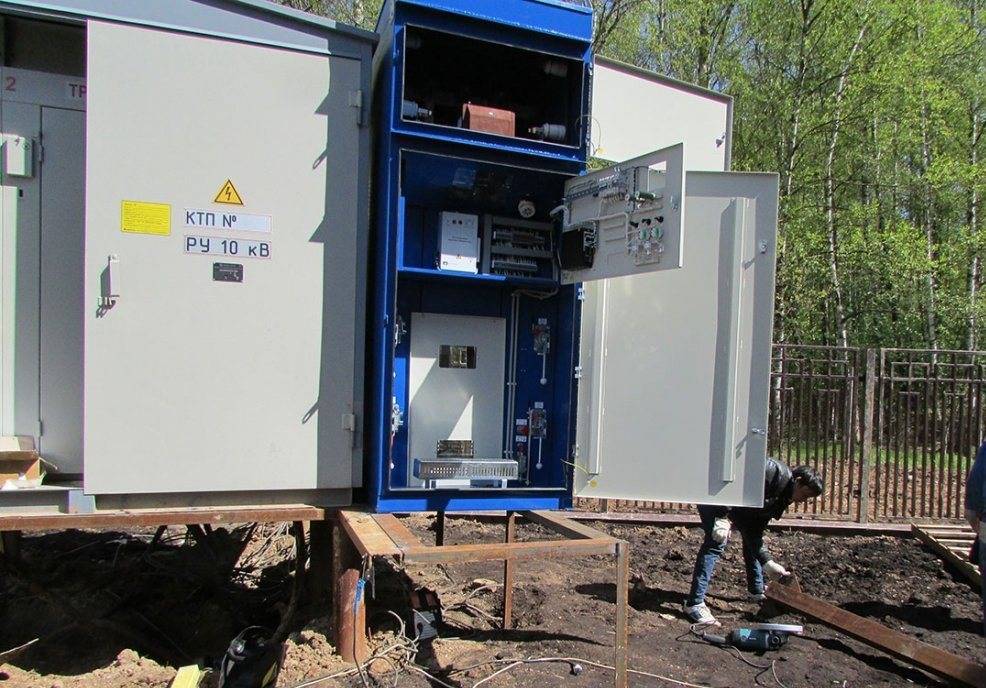

Питание КТПН, на основании технических условий (приложение 1), предусмотрено с шин ЗРУ 6 кВ ПС «Междуреченская» с существующей ячейки  6кВ  фидер 6-18-В.

Подключение КТПН к ячейке 6кВ принято кабелем  ААШвУ-3х70. В связи с тем, что   имеющиеся в наличии трансформаторные подстанций  (КТПН), выполнены с воздушными  вводами,   для  их подключения установлены опоры с линейными разъединителями   РЛНД.1-10Б/400НУХЛ1. Подключение КТПН от опоры  выполнено проводом  АС 70/11.

Прокладка кабеля   при выходе с подстанции предусмотрена в существующем кабельном канале,  переход через ров предусмотрен в трубе и далее кабель проложен по существующей дамбе в земле до опоры КТПН.

План трассы кабеля 6кВ  и место установки КТПН см. на лист 4.

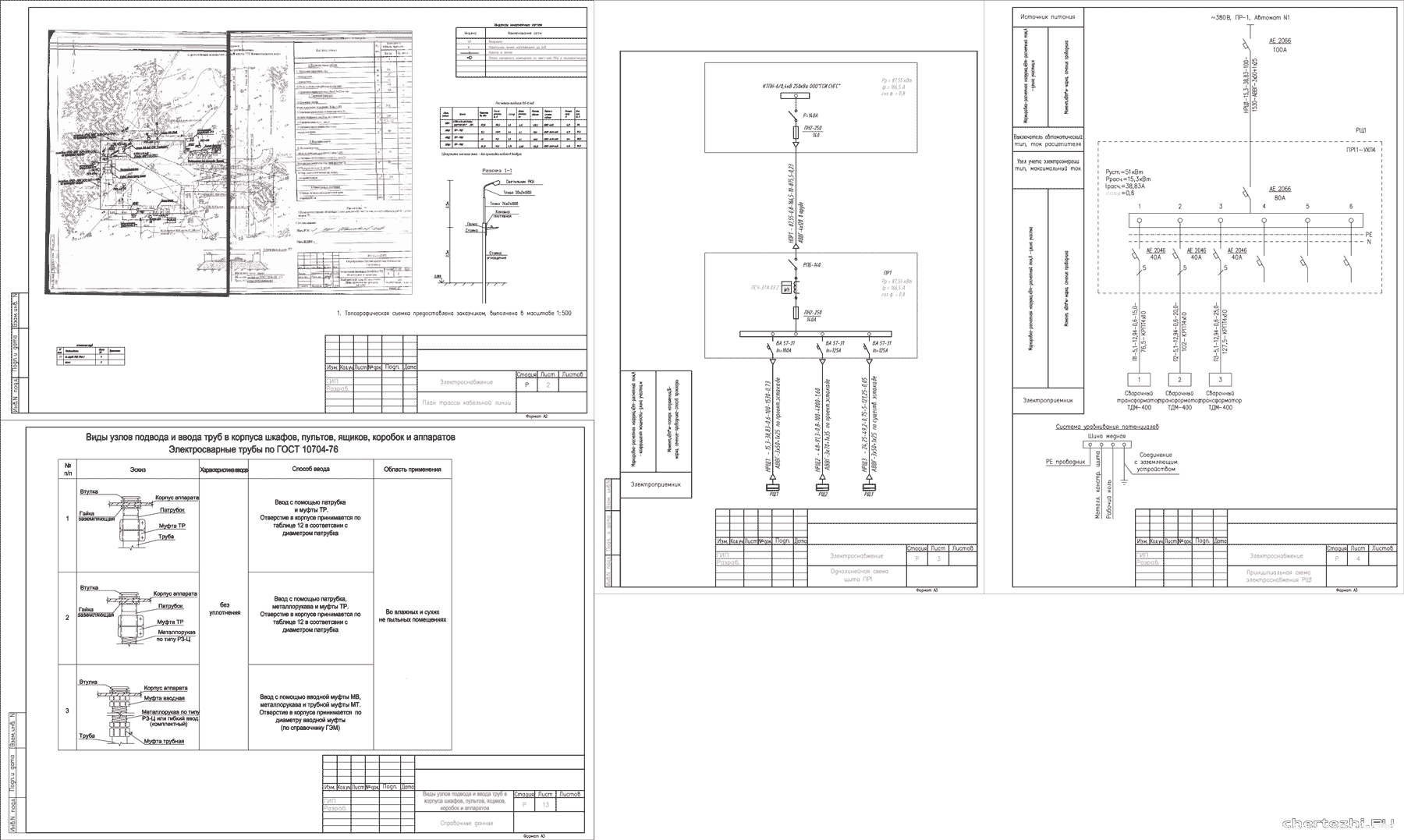

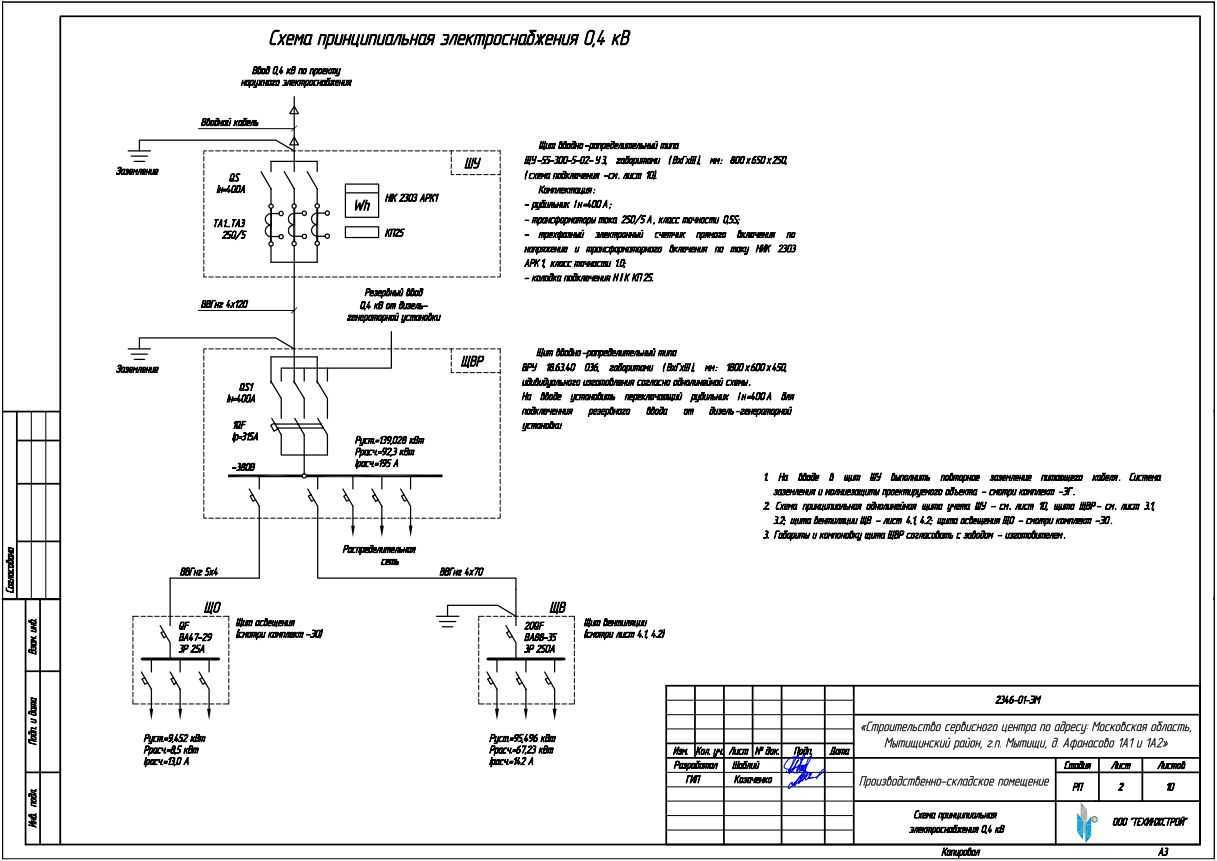

Выбор сечения кабеля и схема электроснабжения приведены на листе 3, 2.

В связи с подключением нагрузки стройплощадки к фидеру ф.6-18-В, выполнен расчет токов короткого замыкания и  релейной защиты. На основании проведенных расчетов, требований ПУЭ и технических условий, в выше указанной ячейке предусмотрен следующий объем работ:

–  капитальный ремонт выключателя ВМГ-133;

–  замена существующих трансформаторов тока  ТПОФД-10 750/5А на трансформаторы    ТПОЛ-10 100/5А;

–  замена токовых и промежуточного реле;

–  установка электронного счетчика типа СЭТ-4ТМ 03;

–  замена амперметра.

Варианты и схемы электроснабжения строительной площадки

В зависимости от особенностей участка, на котором планируется вести строительство, могут быть задействованы различные схемы подключения временной электросети к источнику. В том случае, если на участке нет строений и соседей, от которых можно было бы временно проложить электропроводку для стройки, действуют в следующем порядке.

Вычисляем планируемую нагрузку и выясняем необходимую мощность

Важно «уложиться» в 15 кВт: в этом случае подключение может обойтись дешевле (действует льготный тариф при протяженности временной линии до 0,5 км за городом и 300 м – в городской черте). Составляем заявку на подключение к собственнику электросетей, где указываем пожелания (необходимую мощность, напряжение, уровень надежности и прочее)

Получаем ТУ – технические условия от энергоснабжающего предприятия

По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства

Получаем ТУ – технические условия от энергоснабжающего предприятия. По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства

При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий

Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз

Использование сети старого строения, имеющегося на участке, возможно только на период строительства

При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий

Использование сети старого строения, имеющегося на участке, возможно только на период строительства. При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий

Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз. Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами)

Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами)

Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика

Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами). Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика.

В заключение – видеоматериал с рекомендациями специалиста о том, что нужно учитывать при проектировании электроснабжения дома.

__________________________________________________

Изготовление опор освещения в Москве

Опоры изготавливаются из стали или алюминия. Для защиты от коррозии металл подвергается горячему цинкованию (толщина слоя – 60-120 мкм). качество покрытия соответствует ГОСТ 9.307-89. Срок службы – не менее 25-30 лет. Для эксплуатации в регионах с повышенной влажностью дополнительно используется лакокрасочное покрытие.

Опоры освещения длиной 8 метров

Усиленное исполнение пяток тяжелых опор

Можно выделить 2 основных вида металлоконструкций, предназначенных для организации освещения:

• конические граненые;
• трубчатые.

Конические граненые металлоизделия имеют конусовидную форму. Средняя толщина листа металла – 4 мм (при незначительных нагрузках достаточно 3 мм, при высоких – 6 мм). Материал для их изготовления выбирается с учетом условий эксплуатации (СНиП II-23-81). Трубчатые металлоизделия имеют в своей основе трубопрокат диаметром 5-8 мм (ГОСТ 10704.91, 8732-78, СНиП II-23-81).

Парковые опоры

Силовые опоры

Высокомачтовые опоры

Средняя длина одной секции – 12 м. Если конструкция изготавливается из нескольких элементов, то они устанавливаются друг на друга. Сборно-разборные конструкции не подвергаются сварке. Надежность крепления обеспечивается благодаря сужающейся кверху форме. Стационарные металлоконструкции требуют проведения сварочных работ.

Подвод питающего кабеля осуществляется двумя способами:

• к верхней части (воздушный подвод подходит для силовых опорных конструкций);
• к нижней части (внутренний подвод используется в случае с несиловыми опорными конструкциями, для доступа используется боковой лючок).

Опоры освещения от компании ИнТехПром

Опоры освещения ОС

Опоры освещения ОКр

Опоры освещения ОКв

Опоры освещения ОТ

В верхней части располагаются торшерные, декоративные, консольные кронштейны. Они предназначены для установки светильников (прожекторов). Фиксация кронштейнов осуществляется с помощью болтов, хомутов, упорной шайбы. Завод по производству опор освещения и других металлоконструкций гарантирует соблюдение действующих ГОСТ и СНиП на всех этапах.

Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

1. Указать расчетную потребляемую мощность.
2. У организации получить технические условия и точку подключения для ввода.
3. Заказать проектную документацию.
4. Проект согласовать с гостехнадзором.
5. Выполнить электромонтажные работы.
6. Вызвать электролабораторию для оценки и составления акта испытания.
7. Заключить договор с энергосбытом, сдать в эксплуатацию объект.

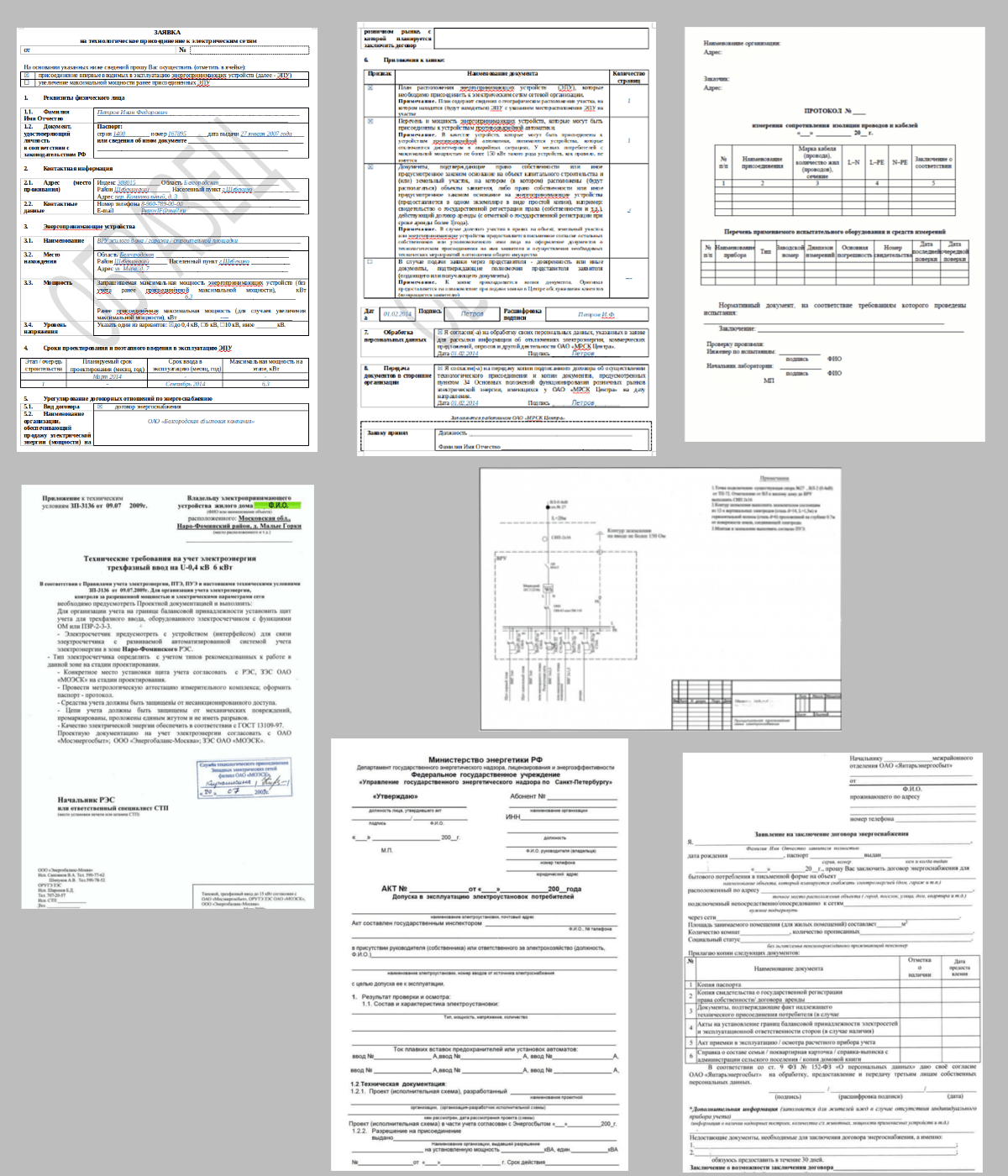

Все документы предоставлены на фото:

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

Временные сети

Иногда необходимо создать условия для краткосрочного подключения потребителя к системе. Для этого используют особый вид – временные сети. К примеру, такие монтируют для проведения массовых мероприятий в чистом поле, где нет инфраструктуры.

Несмотря на то что называется это все временным, техника безопасности при выполнении работ ничем не отличается от основной. Монтаж должен быть выполнен на основании всех технических параметров, с соблюдением техники безопасности.

Иногда спрашивают, кто может проводить монтаж временных электрических сетей. Это зависит от вида работ:

1. Дома гражданин имеет право самостоятельно добавить внешний провод, если его прокладка не запрещена правилами.
2. Монтаж внешних сетей делается только специалистом (смотри выше). Это никак не зависит от срока их службы.

Если появились или остались вопросы, необходимо выполнение работ по монтажу электрических сетей (внешних), пишите или звоните. Контактная информация находится в одноименном разделе сайта.

Временное электроснабжение строительной площадки: требования к электропитанию

Возникающие вопросы по проектированию необходимо решать комплексно, и брать во внимание серийно производимое оборудование. Повышенное внимание при этом необходимо уделять обеспечению надёжности электроснабжения, и качеству совместимости устройств и электроэнергии. Поэтому, перед тем, как приступить к началу строительных работ, придется искать варианты временного забора электропитания

Однако, не каждый способ подключения вам подойдет. Чтобы работы не срывались, и не страдало качество строительства, необходимо чтобы у вас была электрическая энергия, отвечающая некоторым требованиям

Поэтому, перед тем, как приступить к началу строительных работ, придется искать варианты временного забора электропитания. Однако, не каждый способ подключения вам подойдет. Чтобы работы не срывались, и не страдало качество строительства, необходимо чтобы у вас была электрическая энергия, отвечающая некоторым требованиям.

Схема электропроводки должна отвечать следующим требованиям:

• Хорошее качество, обеспечивающее номинальные показатели частоты и напряжения для обеспечения бесперебойной работоспособности строительных механизмов;
• Надежность и стабильность, исключающие отключение питания во время работы;
• Электробезопасность применения, которая бы создавала максимальную защиту персонала от получения электротравм.

При этом вам придется обязательно решать вопросы законодательного вида, связанные с подключением к уже существующим энергетическим линиям для выделения достаточных для потребления мощностей, что в свою очередь приводит к определенным финансовым тратам.

Составление заявки

Этот документ не имеет строго установленной формы, но в нём обязательно должна быть указана вся необходимая информация. При оформлении заявки от физического лица на подключение с мощностью не больше 15 кВт, в документе должно быть отображено следующее:

• Личные данные заявителя, которые включают фамилию, имя и отчество.
• Нужно отразить паспортные данные — серию, номер, дату и место выдачи.
• Указывают место жительства.
• Нужно перечислить то оборудование, которому необходимо обеспечить электропитание, а также указать месторасположение.
• Сроки запуска энергопотребляющих объектов.
• Нужно сообщить максимальное значение мощности для каждого.

Частные лица обычно осуществляют такое подключение для обеспечения бытовых потребностей. Для предприятий, индивидуальных предпринимателей и остальных людей может потребоваться подключение устройств, имеющих общую мощность не более 100 кВт. В документе должна быть освещена такая информация:

• Пишут реквизиты заявителя. Для юридических лиц требуется номер записи в ЕГРЮЛ и точное наименование организации. ИП должен написать свой номер в Едином реестре индивидуальных предпринимателей и дата внесения информации в ЕГРИП. Физические лица должны принести свои паспортные данные, фамилию, имя, отчество.
• Нужно перечислить все энергопринимающие устройства и указать для каждого из них максимально допустимую мощность и точное место расположение.
• Организация или индивидуальный предприниматель должны указать свой официальный адрес. Для граждан необходимо сообщить о месте проживания.
• Нужно зафиксировать сроки введения в эксплуатацию энергопотребляющих объектов. При этом нужно составить поэтапный график использования мощностей, которые предоставляются. Сетевая организация на основании заявки должна ждать в каждый момент времени значение предельно необходимой мощности.
• Нужны данные о категории надёжности каждой единицы оборудования.
• Указывают вид экономической деятельности для того, чтобы сетевая организация могла примерно представлять себе характер использования предоставляемой электроэнергии.

Нужно внести свои предложения о порядке оплаты услуг. Если необходима рассрочка, то для этого потребуется заключить соответствующее соглашение. При подключении объектов суммарной мощностью до 750 кВт заявление пишется аналогичным тому, как это делается при необходимости энергоснабжения до 100 кВт.

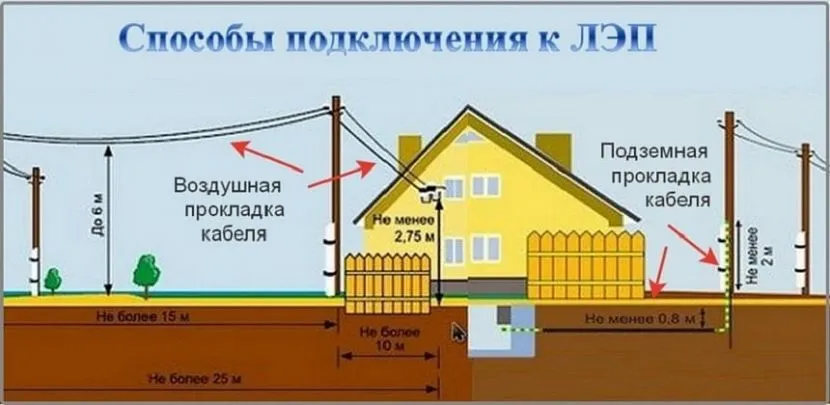

Подключение к ЛЭП можно провести несколькими способамиИсточник gvozdem.ru

Рекомендуемые сообщения

Лучшие статьи на сайте ИВД

Вы профессиональныйархитектор илидизайнер?

ИВД. Ремонт и отделка

Вы профессиональныйархитектор илидизайнер?

Сайт IVD.ru — ведущий интернет-проект, посвященный вопросам реконструкции и оформления интерьера жилых помещений. Основной контент сайта составляет архив журнала “Идеи Вашего Дома” — эксклюзивные авторские статьи, качественные иллюстрации, практические советы и уроки. Над проектом работает команда профессионалов в тесном сотрудничестве с известными дизайнерами, архитекторами и ведущими экспертами издательства.

На нашем сайте вы можете подобрать комплексные дизайнерские решения; просмотреть подробные обзоры рынка строительных и отделочных материалов, мебели, техники и оборудования; сравнить собственные идеи с дизайн-проектами ведущих архитекторов; напрямую пообщаться с другими читателями и редакцией на форуме.

Вы профессиональный архитектор или дизайнер?

Проект временного электроснабжения строительной площадки

Ни одну инженерную систему, отвечающую за стабильное энергоснабжение какого-либо объекта или строительной площадки, нельзя вводить в эксплуатацию, полагаясь на «авось». Это правило актуально для любых случаев: и когда в строй вводится новый жилой объект, и когда организуется временное электроснабжение строительной площадки на участке, отведенном под будущую застройку. Наряду с этим начинать строительство объекта на территории, не подключенной к централизованной системе энергоснабжения, в настоящее время тоже не принято.

Учитывая все вышеперечисленное, в перечень задач, стоящих перед застройщиком, планирующим в ближайшее время приступить к строительным работам на своем участке, добавляется еще два вопроса первоочередной важности:

1. Первый вопрос заключается в необходимости получения разрешений на электрификацию строительного объекта.
2. Второй – в необходимости разработать и согласовать проект временного электроснабжения строительной площадки, который понадобится для обеспечения строительного объекта достаточным объемом электрической мощности.

Роль временного электроснабжения при строительстве современных объектов

Для чего же необходимо электричество на строительной площадке? На самом деле задач, которые решаются на строительном объекте с помощью электричества, существует великое множество:

• освещение территории строительного объекта в темное время суток;
• обеспечение электричеством основного и вспомогательного электрооборудования (подъемные механизмы, дрели, бетономешалки и т. д.);
• отопление строительных бытовок и многое другое.

Если говорить более обобщенно, то проектирование систем электроснабжения строительных площадок нацелено на то, чтобы сделать строительную площадку более функциональной и полностью независимой от автономных источников электроснабжения (дизельные генераторы, сварочные генераторы и так далее).

Установить на строительном объекте энергопринимающее оборудование, в принципе, не сложно. Гораздо сложнее получить необходимые разрешения и уладить многочисленные формальности, связанные с разработкой и оформлением документации. Во-первых, представитель застройщика (или сам застройщик) должен определить объем электрической мощности, в которой буден нуждаться его объект на период строительства. Во-вторых, заказчик должен посетить ближайшее представительство местной электросетевой компании, в котором ему выдадут разрешение на временное электроснабжение и разработают технические условия.

В технических условиях прописываются требования, соблюдение которых должен обеспечить заказчик перед выполнением технического присоединения. Также в технических условиях содержится информация, которую в своей деятельности используют проектировщики, занимающиеся разработкой проекта на временное электроснабжение объекта. От требований, прописанных в технических условиях, напрямую зависит устройство временного электроснабжения, а также особенности установки энергопринимающего оборудования. Без технических условий к проектированию системы профильные специалисты не приступают, в принципе.

Особенности электропроекта

В проектной документации на временную систему энергоснабжения содержатся сведения о суммарной потребляемой мощности, о рабочих характеристиках энергопринимающего и распределительного оборудования, а также технологические рекомендации по его установке. Также электрические схемы содержат подробные сведения о точке присоединения, о системах защиты и о рабочих характеристиках защитного оборудования.

Эта информация имеет первостепенное значение для построения максимально безопасной электроустановки. А обеспечение безопасности – это ключевая задача и электромонтажников, и проектировщиков. В этой связи проектирование сетей электроснабжения для строительных площадок должны выполнять исключительно профильные специалисты, имеющие соответствующие разрешения.

Технические мероприятия

После решения всех организационных вопросов и выбора схемы временного электроснабжения на строительной площадке определяют место для установки щита ввода на стойке или опоре. Также устанавливают дополнительную опору в случае отдаления участка от линии электропередач более чем на 25 метров (см. главу 2.4. ПУЭ, п. 2.4.12.). Но это значение может отличаться и в меньшую сторону согласно ПУЭ главе 2.4. п. 2.4.19. По правилам щит ввода устанавливается на границе или территории заявителя. От вводного ящика уже производится разметка кабельных трасс или опор электропередач к месту проведения работ, силовых и осветительных сетей. Для оптимального распределения мощности по строительному участку силовые провода подводят к подъемным механизмам, к участку приготовления бетона, участку деревообработки, месту произведения сварных работ.

В начале строительства система временного освещения может состоять из нескольких прожекторов, и разделятся на основное и аварийное, местное или общее. Подробнее узнать о видах освещения вы можете в нашей отдельной статье.

Организационные мероприятия

В зависимости от расположения участка, на котором происходит строительство, осуществляется выбор способа для подвода временного электроснабжения. На выбор вида прокладки кабеля влияют следующие моменты:

• Удаленность от линии электропередач.
• Вид объекта: жилой дом, складские помещения или производственный цех.
• Расчетная мощность потребления.
• Выбор сети: однофазная или трехфазная.
• Состояние ближайшей воздушной линии электропередач.

Исходя из этих вариантов выбирается лучший способ монтажа временного электроснабжения на строительной площадке. Это может быть подключение к существующим сетям или установка автономного электрогенератора. При подключении к электросети – лучше в индивидуальном порядке выяснять в электросетевой и в энергосбытовой организации порядок расчета и прочие условия.

Подвесной блок для подключения

При этом существует оригинальный и очень простой выход из данной ситуации, предложенный мастером Виталием Коцабой, который в значительной степени облегчит вашу работу.

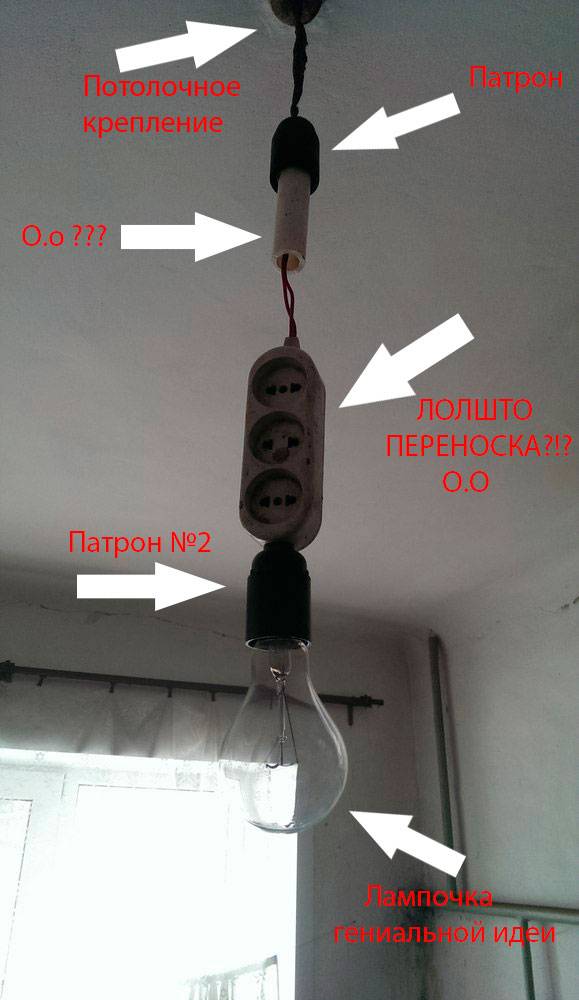

Речь идет о подвесных розетках, объединенных в одну схему с комнатным выключателем и лампочкой.

Нет не таких, как на фото сверху Все гораздо проще и эффективнее.

На один провод, в верхней части которого подключен патрон с лампочкой, цепляется розетка, а с ее обратной стороны монтируется обычный комнатный (накладной) выключатель света.

Им можно отключить или включить освещение в комнате, при этом сама розетка остается подключенной независимо от лампочки и напряжение в ней присутствует постоянно.

Провод конечно все равно придется тянуть от временного щитка, но лучше это делать не по полу, а подвешивать его на какой-нибудь быстрый потолочный крепеж.

Наши события

14 ноября 2022, 13:48 Фактор производительности ГК “Москабельмет”. Как стать эффективнее на 20%? Документальный фильм RusCable.Ru

14 ноября 2022, 10:02 Генерация и импортозамещение: не только турбины. Часть 2

10 ноября 2022, 18:46 RusCable Insider 289 – Натуральный цвет оболочек от Метаклэй. Кабельная арматура на объекте. Главная задача АЭК и где делают кабель для ржд?

10 ноября 2022, 17:00 RusCable Live – На острие научных достижений. Эфир 11.11.2022

7 ноября 2022, 10:30 Генерация и импортозамещение: не только турбины. Часть 1

3 ноября 2022, 16:46 RusCable Insider 288 – Обновление Xinming. Алюминиевая история. Ленкабель 5 лет и где искать кабельщиков?

Временное проведение электричества на участок

Временное подключение электричества на участок

Подводка временного электроснабжения на участок связана с рядом организационных моментов. Подключение осуществляется к уже существующим магистралям.  В зависимости от местоположения участка подбирается наилучший способ временного электроснабжения. Выбор зависит от следующих критериев:

• дальность ближайшей линии электропередач;
• вид объекта;
• необходимая мощность;
• вид сети.

В случае подсоединения к действующей электросети следует обратиться в энергосбытовую организацию, чтобы выяснить порядок подключения и другие условия. Для автономного генератора запрашивать разрешение не требуется. Сколько будет стоить вся работа по временному энергоснабжению и сколько потребуется времени, зависит от выбранной схемы.

Электробезопасность и меры предосторожности

Согласно требованиям ПУЭ (7 издание), электрооборудование классифицируется безопасным напряжением, которое не превышает 50 вольт переменного тока и 120 – постоянного.  Для устройств, которые находятся снаружи и в зоне опасности, подается низкое напряжение (для внешних установок – 12 вольт при постоянном токе и 30 – при переменном.

Нормы проектирования электроустановок на строительных объектах и подобных им подразумевают обеспечение уровня безопасного напряжения (БН) в 25/60 вольт (постоянный/переменный) при условии применения на данных установках «автоматов» отключения электропитания в качестве защиты, то время отключения должно соответствовать нормам ПУЭ (табл. 1.7.11 главы 1.7).

Чтобы обеспечить повышенную защиту электросети с током до 32 ампер, при подключении электричества используются УЗО с выключателем напряжением до 30мА. Также элементы управления – автоматы выключения, УЗО, пусковые устройства, контакторы и т.п. должны обеспечивать отключение всех фазных и нейтральных проводников.

Типы подключения линий питания к низковольтной комплектной установке строительного объекта:

• через штепсели;

• непосредственно к распределителю;

• при помощи вводного устройства (шкаф зажимов).

Питающая сеть низковольтных устройств вводит и распределяет электричество на объекте тремя фазами с переменным током с глухозаземленной нейтралью с силой тока 380/220 и частотой 50 герц и однофазной системой с переменным током на 220 вольт, с максимальным потреблением 63 А.

Существуют такие типы низковольтных комплектных устройств:

1. НКУ ввода и распределения.

2. Главное распределительное НКУ СП.

3. Трансформаторное НКУ СП.

4. Штепсельное.

По способу применения:

• для ввода и измерения объема потребления электричества от трансформатора, генераторы или от общественных сетей;

• главное распределительное для приема электричества, которое применятся для освещения, питания жилых помещений, сварочных устройств и прочее.

• НКУ распределительное: прием и распределение энергии от более крупных низковольтных установок, а также для подключения электропитания.

• Низковольтное устройство для трансформаторов – уменьшение напряжения в сети до необходимого уровня.

• Штепсельное устройство – прием электричества через удлинитель от другого любого устройства распределения.

Элементы низковольтных устройств размещаются в специальных шкафах (напольные, настенные), устройства бывают как стационарные, так и передвижные. Например, НКУ для ввода, требуется отдельное место для измерительного и учетного оборудования и элементов, которые фиксируют и обозначают наличие тока в сети. Измерительный блок должен быть опломбирован. Помимо этого, в таких устройствах внутренняя проводка должна быть надежна закрыта от посторонних, при этом обеспечивая доступ к измерителям и тумблерам, с соответствующими надписям, а на двери шкафа размещается изображение электросхемы.  Провода в НКУ вводятся либо сверху, либо снизу, допускается пластиковая либо резиновая изоляция. Устройства производятся с резиновыми (при защите IP 54) или же с пластмассовыми уплотнителями и креплением кабелей в корпусе устройства.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:
