Технология производства
Стальные воздуховоды круглого сечения изготавливаются в соответствии с нормами СНИП 41-01-2003 и ТУ 4863-001-75263987-2006. Необходимая конфигурация металлическим листам придаётся на специальном сталепрокатном оборудовании, а для соединения заготовок используется сварка или метод фальцевого замка.
Гибкие воздуховоды производятся спирально-навивным способом из алюминиевой фольги, сложенной в 5 и более слоёв, упроченных металлизированной лентой или проволокой. Навивная технология и гибкость изделий не ограничивает длину последних.
Спирально-навивным методом изготавливаются и жёсткие вентканалы. Для их производства используется металлическая лента (штрипс) толщиной до 1 мм и шириной не более 13 см.
Полимерные воздуховоды сначала раскраиваются из листовой заготовки, затем лист сворачивается, а его края под действием нагревательного элемента свариваются.
Воздуховоды и их разновидности

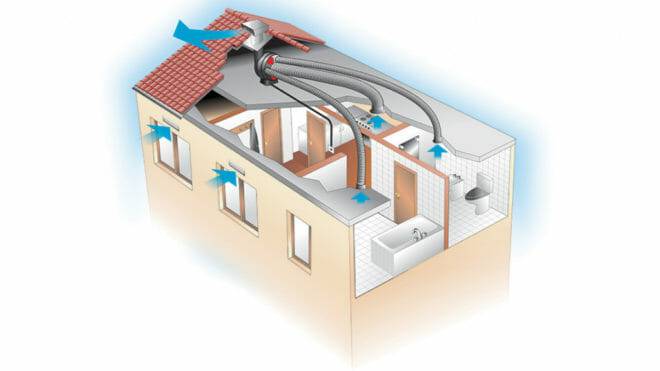

Почти все вентиляционные системы нуждаются в воздуховодах. Главные параметры каналов для воздушных масс:
- тепло и шумоизоляция воздушных потоков;
- полная герметичность и компактные размеры;
- надежные крепления и прочный материал;
- гладкая внутренняя поверхность.
Вентканалы могут быть встроенными или наружными, все зависит от типа помещения и особенностей его конструкции.

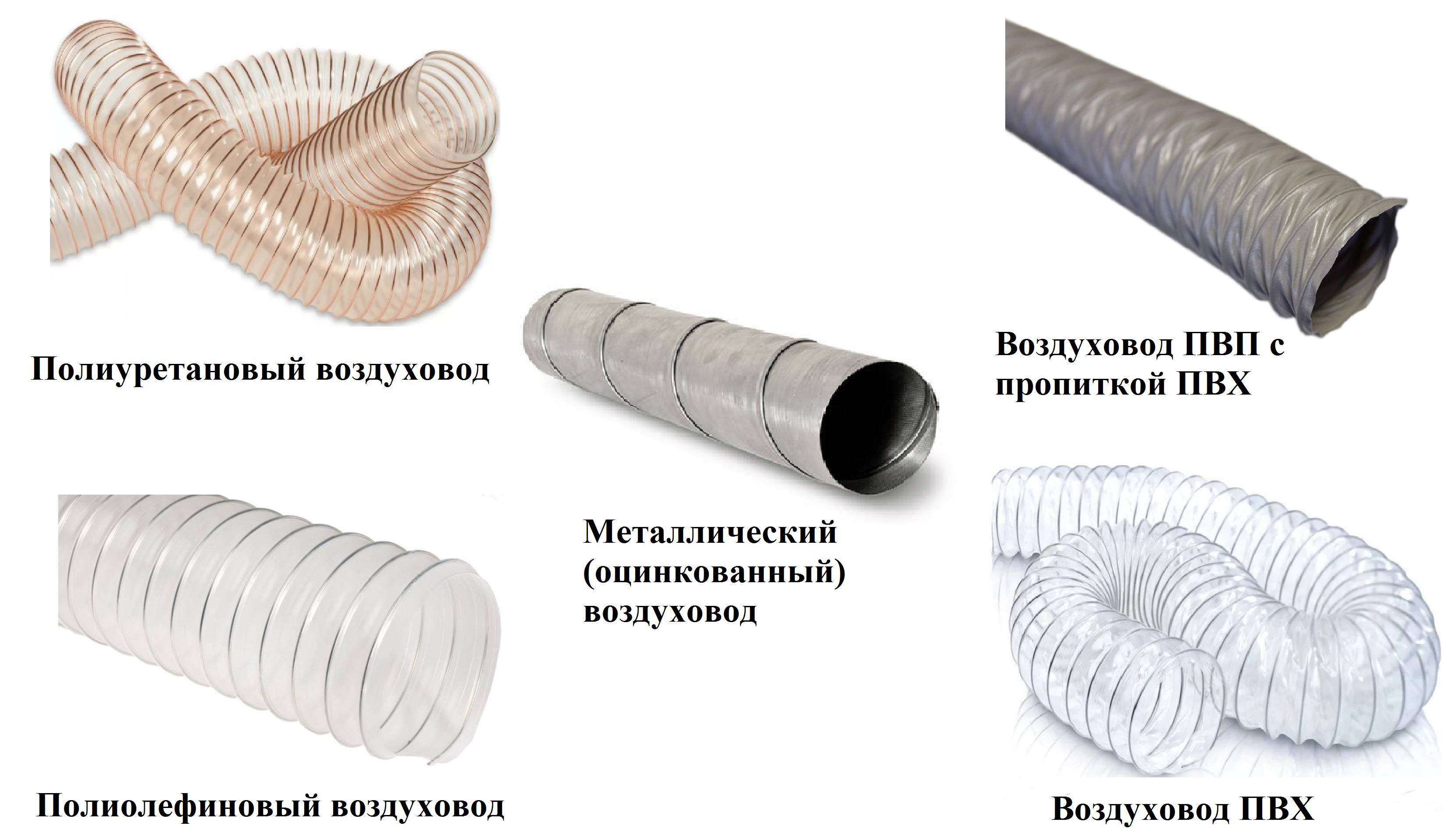

Типы воздуховодов и их особенности:
Металлические каналы – долговечные и довольно прочные изделия из оцинковки или нержавеющей стали. Могут иметь разную форму, что очень удобно для монтажа. Цена на такие устройства сравнительно невысока, они хорошо подходят для больших зданий и скрытого расположения.
Ассортимент металлических изделий позволяет подобрать воздуховод под ваши условия
Пластиковые каналы – изготавливаются из прочной полипропиленовой пластмассы и выглядят очень привлекательно. Пластик является хорошим шумоизолирующим материалом. Вентиляция в частном доме из гладких пластиковых труб не задерживает воздушные потоки. Пластмассовые конструкции имеют небольшой вес, легко монтируются и могут устанавливаться в помещениях с повышенной влажностью.
Пластиковые воздуховоды для вентиляции могут иметь разные размеры и виды, при необходимости в местах соединения используются переходники
Именно такие современные воздуховоды можно чаще всего встретить в жилых домах. Кроме классификации по типу материала, воздушные каналы можно разделить по форме. Встречаются изделия прямоугольного сечения, значительно экономящие свободное пространство и хорошо прилегающие к поверхности стен и потолков и круглые каналы, выгодно отличающиеся низким сопротивлением воздушным потокам.

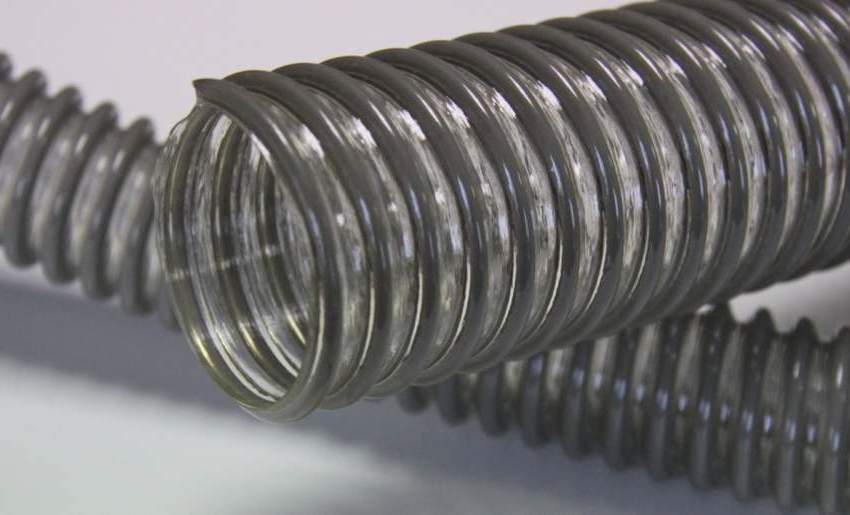

Еще одна популярная разновидность воздушных каналов – гибкие гофрированные трубы. Их изготавливают из тонкого алюминия. Такие конструкции имеют хорошие аэродинамические свойства и легко монтируются своими руками.
Гофротруба может принимать любые формы
Традиционное решение
Все этапы проектирования, производства и монтажа каналов прямоугольного и круглого сечений регламентируются многочисленными документами, в том числе ТУ 36 –736 – 93. В нём содержатся условия, применимые к металлическим воздуховодам.
Большинство участников рынка производят данные изделия из оцинкованной холоднокатаной листовой стали с такими параметрами: на 1 кв. метр материала приходится 200…400 граммов цинка, а толщина листа при этом колеблется в диапазоне от 0,5 до 1,4 миллиметров. Соответствие воздуховодов вентиляционных металлических ТУ 36 736 93 предусматривает возможность транспортировки газовоздушных смесей с относительной влажностью, не превышающей 60-80 процентов, и температурой не более +80 ۫С. Системы вентиляции с такими показателями подходят для эксплуатации в бытовых условиях.
Для бытовой системы подачи воздуха достаточно трубы с тонким покрытием цинка
Если возникает необходимость в транспортировке более горячего воздушного потока, используют жаростойкую или чёрную сталь. Когда же предполагается организовать перемещение особо агрессивной газовоздушной смеси, в том числе влажной, устанавливаются воздуховоды, изготовленные из стали, покрытой слоем полимера, коррозионно-стойкой тонколистовой стали или алюминия.
Классы герметичности
Современный подход к правильно организованной вентиляции – это обеспечить полную герметичность воздуховодов. О плотности данной системы было сказано выше. И эти два класса можно также внести в категории герметичности. Именно ими и определяются проводимые работы в российских строительных организациях, потому что все это обозначено СНиПом 3.05.01-85.
В нем четко сказано, что существует несколько очень важных причин, по которым контролируется герметичность оцинкованных воздуховодов.
- Эффективность системы вентиляции резко снижается, когда уменьшается воздухонепроницаемость вентиляционных участков и труб. При этом усложняются ремонтные и обслуживающие процессы. А так как санитарные нормы четко оговаривают, каков должен быть воздухообмен в тех или других помещениях, соответственно надо строго придерживаться установленных требований. А значит, приходится проводить минимизацию утечек.
- Недостаточность приточного свежего воздуха и отток из помещений использованного создает условия, в которых находиться человеку некомфортно. К тому же это вредно для здоровья. Поэтому приходится увеличивать мощность наносного оборудования. Что влечет за собой увеличение расходов на энергоносители.
- Если герметичность оцинкованных воздуховодов нарушена, и если участок вентиляции располагается в неотапливаемом помещении, то велика вероятность образования внутри труб конденсата.
В Европе пользуются своим документом, регламентирующим герметизацию воздуховодов. Обозначается он, как Eurovent 2.2. В нем три класса герметичности вентиляционных воздуховодов.
Класс «А»
Это самый низкий класс герметичности воздуховодов, который определяется таким показателем, как воздухонепроницаемость. Так вот он не должен быть меньше 1,35 л/сек/м при условии, что давление воздуха, проходящего по оцинкованным воздуховодам, составляет 400 Па.
Класс «С»
И последний класс с воздухонепроницаемостью 0,15 л/сек/м. Как и в предыдущих классах учитывается давление воздуха в системе 400 Па.
Проверка герметичности
В независимости от того, сооружается ли новая система вентиляции или проверяется эксплуатируемая, необходимо четко понимать, что испытания надо проводить обязательно. Особенно это касается работающей вентиляционной системы, которая стала работать неэффективно. Для этого используется технология аэродинамических испытаний. Не самый простой процесс, но без него не обойтись.
При выявленных недостатках надо принять меры по их устранению. Обычно это разгерметизация стыков. Поэтому надо провести повторную герметизацию путем нанесения герметика, мастик или самоклеящихся лент.

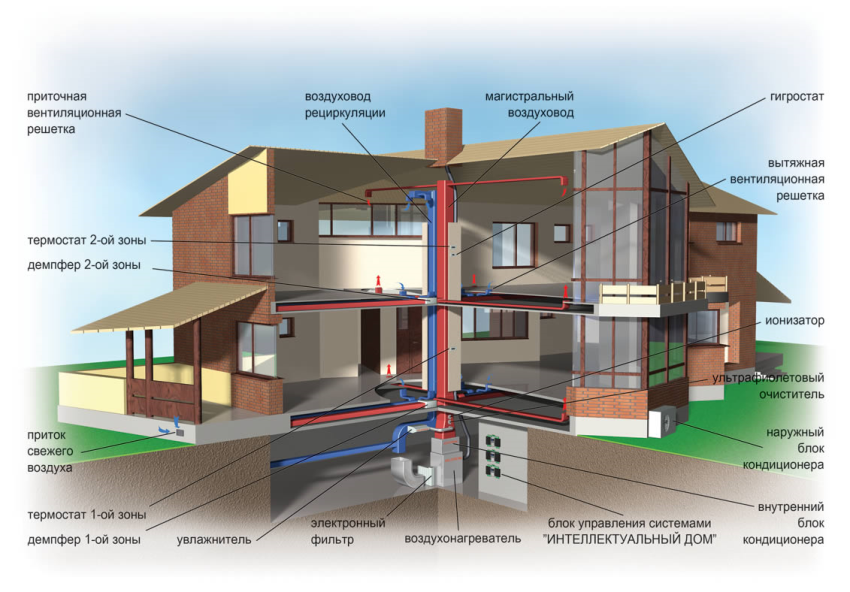

Монтаж вентиляционной установки
Вентиляционная установка – это сборный вентиляционный узел приточно-вытяжной вентиляции, управляемый контроллером. Монтируется на кронштейнах по внутренним стенам, потолкам.
Основные наборные элементы установки: контроллер, воздуховоды, вентиляторы, калориферы, фильтры и шумопоглотители.
С помощью контроллера задаются параметры температуры, уровень шума, интенсивность работы вентиляторов. Более продвинутые системы подключаются к системе «умный дом» и могут регулировать уровень фильтрации, устанавливают режимы работы в различное время года или даже суток.
Основные характеристики:
- производительность;
- статическое давление;
- уровень шума;
- степень фильтрации;
- функции системы.
В стандартных квартирах 35-60 кв.м. можно ориентироваться на производительность 200-350 куб.м./час; 70-130 кв.м. – 300-500 куб.м./час.
Статическое давление зависит от степени сложности воздухотрассы, количества фильтров и решеток, для квартир до 90 м2 –от 450 Па.
Кроме наборных элементов для комнат площадью до 100 м2 возможен вариант индивидуальной переносной установки.

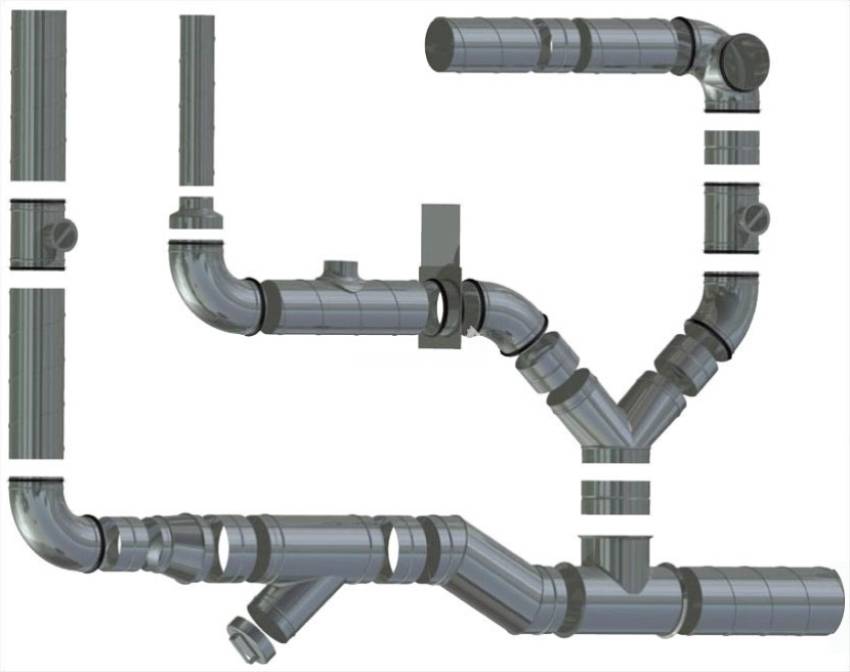

Вентиляция из канализационных труб
пример использования канализационных труб в качестве вытяжных вентканалов
Пластиковые канализационные трубы делаются из тех же видов пластика, что и вентиляционные. При этом они существенно дешевле, поэтому некоторые домашние мастера предпочитают собирать вентиляцию из пластиковых канализационных труб, несмотря на то, что диаметр их составляет 110 мм, что не совсем типично для воздушных коммуникаций.
Если сечение труб удовлетворяет нормам воздухообмена, можно их использовать.
Канализационные трубы не обработаны антистатическими веществами, поэтому на стенках будут налипать пылинки. Довольно быстро они образуют толстый слой.
И еще один минус — если использовать их как приточные воздуховоды, некоторое время в доме может присутствовать запах пластика.
переход выполняется плавно, без углов
Пластиковые канализационные трубы несколько тяжелее вентиляционных, поэтому нужно предусмотреть крепеж.
Для звуко- и термоизоляции после установки обдуйте открытые участки труб монтажной пеной.
Это простой и доступный способ надолго забыть о конденсате и неприятном шуме.
Прежде чем монтировать пластиковую вентиляцию своими руками, посоветуйтесь с профессионалом. Он поможет подобрать наилучшие материалы и правильно спланирует систему.
Видеоролик о том, как использовать пластиковые канализационные трубы при обустройстве вентиляции погреба:
Цены на изготовление
| Нержавейка 0,5мм | Цена/руб |
| Воздуховод (кр. / AISI 430) | 2870 p. |
| Фасонка (кр. / AISI 430) | 2700 р. |
| Нестандарт (кр. / AISI 430) | 3500 р. |
| Металл 0,7мм | Цена/руб |
| Спиралка (кр.) | 1 020 р. |
| Возд. прямошовный (кр.) | 1 460 р. |
| Металл 0,8мм | Цена/руб |
| Спиралка (кр.) | 1 135 р. |
| Возд. прямошовный (кр.) | 1 650 р. |
| Металл 0,9мм | Цена/руб |
| Спиралка (кр.) | 1 300 р. |
| Возд. прямошовный (кр.) | 1 900 р. |
| Металл 1,0мм | Цена/руб |
| Спиралка (кр.) | цена по запросу |
| Возд. прямошовный (кр.) | цена по запросу |
Воздуховоды прямошовные
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,5 мм | 0,7 мм |
| 100 | 432 ₽ | 573 ₽ |
| 125 | 540 ₽ | 717 ₽ |
| 140 | 605 ₽ | 803 ₽ |
| 150 | цена по запросу | цена по запросу |
| 160 | 691 ₽ | 917 ₽ |
| 180 | 778 ₽ | 1 032 ₽ |
| 200 | 864 ₽ | 1 147 ₽ |
| 225 | 972 ₽ | 1 290 ₽ |
| 250 | 1 080 ₽ | 1 433 ₽ |
| 280 | 1 210 ₽ | 1 605 ₽ |
| 315 | 1 361 ₽ | 1 806 ₽ |
| 355 | 1 533 ₽ | 2 035 ₽ |
| 400 | 1 728 ₽ | 2 293 ₽ |
| 450 | 1 944 ₽ | 2 580 ₽ |
| 500 | 2 160 ₽ | 2 867 ₽ |
| 560 | цена по запросу | цена по запросу |
| 630 | цена по запросу | цена по запросу |
| 710 | цена по запросу | цена по запросу |
| 800 | цена по запросу | цена по запросу |
| 900 | цена по запросу | цена по запросу |
| 1000 | цена по запросу | цена по запросу |
| 1120 | цена по запросу | цена по запросу |
| 1250 | цена по запросу | цена по запросу |
| 1400 | цена по запросу | цена по запросу |
| 1500 | цена по запросу | цена по запросу |
Воздуховоды прямошовные
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,8 мм | 0,9 мм |
| 100 | 648 ₽ | 746 ₽ |
| 125 | 717 ₽ | 933 ₽ |
| 140 | 803 ₽ | 1 045 ₽ |
| 150 | цена по запросу | цена по запросу |
| 160 | 917 ₽ | 1 194 ₽ |
| 180 | 1 032 ₽ | 1 343₽ |
| 200 | 1 147 ₽ | 1 492 ₽ |
| 225 | 1 290 ₽ | 1 679 ₽ |
| 250 | 1433 ₽ | 1 865 ₽ |
| 280 | 1 605 ₽ | 2 089 ₽ |
| 315 | 1 806 ₽ | 2 350 ₽ |
| 355 | 2 035 ₽ | 2 649 ₽ |
| 400 | 2 293 ₽ | 2 985 ₽ |
| 450 | 2 580 ₽ | 3 358 ₽ |
| 500 | 2 867 ₽ | 3 731 ₽ |
| 560 | 3 211 ₽ | 4 178 ₽ |
| 630 | 3 612 ₽ | 4 701 ₽ |
| 710 | 4 071 ₽ | 5 298 ₽ |
| 800 | 4 587 ₽ | 5 969 ₽ |
| 900 | 5 160 ₽ | 6 715 ₽ |
| 1000 | 5 733 ₽ | 7 461 ₽ |
| 1120 | 6 421 ₽ | 8 357 ₽ |
| 1250 | 7 167 ₽ | 9 327 ₽ |
| 1400 | цена по запросу | цена по запросу |
| 1500 | цена по запросу | цена по запросу |
Воздуховоды прямошовные нерж. AISI 430
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,5 нерж. |
| 100 | 1 127 ₽ |
| 125 | 1 409 ₽ |
| 140 | 1 578 ₽ |
| 150 | цена по запросу |
| 160 | 1 803 ₽ |
| 180 | 2 029 ₽ |
| 200 | 2 254 ₽ |
| 225 | 2 536 ₽ |
| 250 | 2 818 ₽ |
| 280 | 3 156 ₽ |
| 315 | 3 550 ₽ |
| 355 | 4 001 ₽ |
| 400 | 4 508 ₽ |
| 450 | 5 072 ₽ |
| 500 | 5 635 ₽ |
| 560 | цена по запросу |
| 630 | цена по запросу |
| 710 | цена по запросу |
| 800 | цена по запросу |
| 900 | цена по запросу |
| 1000 | цена по запросу |
| 1120 | цена по запросу |
| 1250 | цена по запросу |
| 1400 | цена по запросу |
| 1500 | цена по запросу |
Плюсы и минусы воздуховодов из пластика
Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:
- антикоррозийные свойства,
- небольшой коэффициент теплопотери,
- меньшая шумность пластика, по сравнению с металлом,
- малый вес конструкции,
- простота монтажа и возможность воплотить сложные системы трубопроводов,
- эстетический внешний вид,
- отсутствие потребности в дополнительной покраске изделий,
- длительный срок эксплуатации,
- невысокая стоимость.
Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.
С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.
Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.
Какие трубы подойдут
Существует несколько типов труб для дренажных систем:
- пластиковый. К ним относятся полиэтилен, пропилен и виниловые продукты;
- чугун;
- керамика;
- асбестовый цемент.
Вентиляция канализационных труб должна соответствовать определенным требованиям:
- малый вес. Воздуховоды устанавливаются на стенах или потолках, которые могут быть не готовы к приему дополнительной нагрузки;
- герметичность. Утечка воздуха создает ненужную нагрузку на вентиляторы и вызывает сквозняки внутри помещений;
- легкий уход, простое обслуживание;
- возможность изоляции и глушения.
Для установки вентиляции лучше всего использовать розетки из ПВХ с резиновым уплотнением. Они доступны в сером или красном цвете. Первые используются внутри помещений, вторые – для установки наружных канализационных труб. Это единственный метод установки, не требующий дополнительного оборудования или навыков. Если для вентиляции используется полиэтиленовая канализационная труба, то необходимо использовать сварку. Это усложняет работу, отнимая возможность быстрого демонтажа или переконфигурирования канализационных коллекторов.

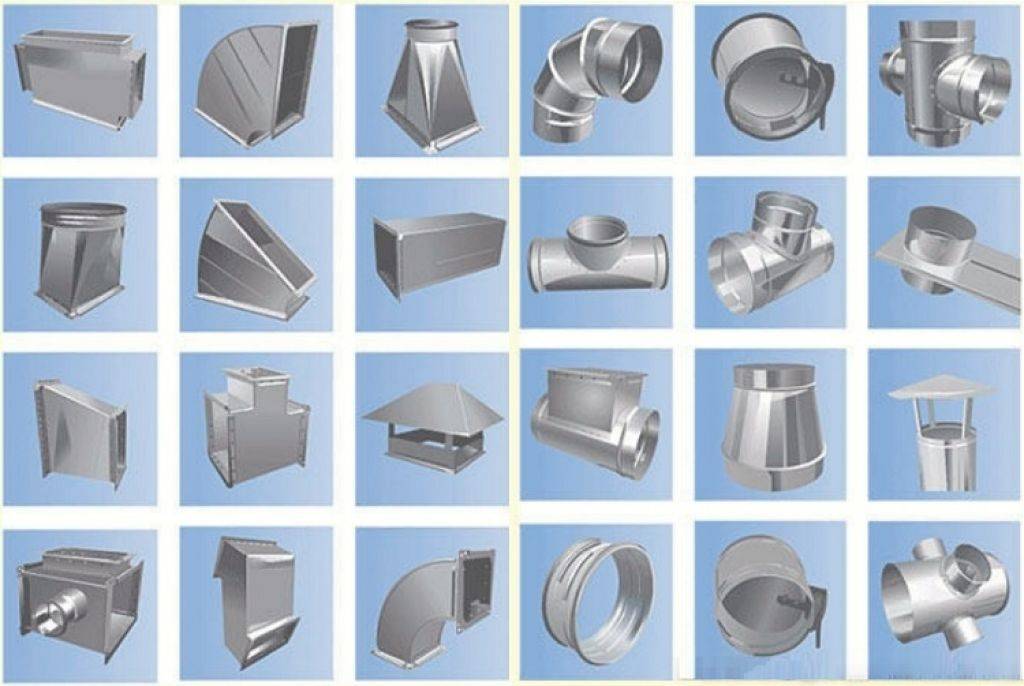

Фасонные части
Фасонные части воздуховодов – это фитинги или соединительные элементы, с помощью которых производится сборка разветвлений прямолинейных участков. Изготавливают их из тех же материалов, что и сами воздуховоды. И если разговор идет об оцинкованной конструкции, соответственно и фасонные детали делаются из этой разновидности стали.
Необходимо отметить, что при сборке системы вентиляции необходимость в фасонных частях достаточно большая. Из всего объема устанавливаемых элементов фасонные занимают до 30%
Поэтому очень важно правильно рассчитать их количество в строгом соответствии со схемой сборки всей вентиляционной трассы. К тому же именно фасонные детали дают возможность привязать вентиляционную систему к строительным особенностям возводимого объекта
Фасонные изделия для оцинкованных труб делятся на два типа:
- стандартные,
- нестандартные.
К первой группе относятся детали пяти наименований. Кстати, надо отметить, что они применяются и для круглых воздуховодов, и для прямоугольных.
- Отвод (под 45 и 90°).
- Переход от одного сечения к другому или от круглого сечения к прямоугольному. Эти детали называются диффузорами и конфузорами. Первые – это изделия, с помощью которых производится расширение воздушного потока, вторые используются для сужения.
- Тройник.
- Крестовина.
- Утка.
Что касается нестандартных деталей, то сложность их изготовления зависит от формы и фасона. Как показывает практика, если нет каких-то ограничений по чисто технологии изготовления, то сделать можно любую деталь.
Выбрать размер воздуховодов
Производительность вытяжки снижают два фактора:
- Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
- Снижение площади сечения тракта вентиляции.
Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.
Общие правила монтажа
Требования к проведению данной процедуры пописаны в следующих нормативных документах: СП 73.13330.2012 и СП 60.13330. Ниже приведены лишь те из них, которые обязательны для исполнения.
- устанавливать гибкие воздуховоды необходимо, полностью растянув их;
- не допускать провисаний вентиляционных рукавов;
- запрещается прокладывать гибкие и полужёсткие элементы системы вентиляции, если вертикальный отрезок будет охватывать больше 2-х этажей;
- в местах соприкосновения с грунтом, в бетонных конструкциях, подвалах, цокольных этажах устанавливаются исключительно жёсткие трубы;
- при выполнении проектных и монтажных работ необходимо учитывать, что в функционирующей вентиляционной системе траектория воздуха выглядит в виде спирали;
- прокладка воздуховода через стены должна выполняться с использованием специальных гильз из металла и переходников;
- повреждённый при монтаже воздуховод необходимо заменить.
Вертикальные элементы, проходящие через несколько этажей, должны монтироваться только из жестких элементов
Особое внимание следует уделить заземлению воздуховодов вентиляции. Ведь магистраль имеет свойство накапливать статическое электричество
Поэтому все работы должны производиться в строгом соответствии с требованиями безопасности и нормами, установленными ПУЭ.
Заземление воздуховодов бывает:
- естественное – функцию заземлителя выполняют водоводы, арматура, трубы и иные коммуникации;
- искусственное – предполагает забивание в грунт металлических элементов: уголков, стержней и другого проката.
Требования предъявляемые к воздуховодам
Воздуховоды выполняют важную функцию — обеспечивают отток и приток воздуха в здании, поэтому от их параметров напрямую зависит работоспособность вентиляции. К трубам для инженерной системы предъявляется ряд требований, они должны:
- быть полностью герметичными;
- отвечать санитарным нормам по уровню шума (аэродинамического гула);
- соответствовать проектным расчетам (обеспечивать прохождение воздушных масс с определенной скоростью и удерживать расчетный напор);
- соответствовать требованиям по теплоизоляции.
Воздуховоды должны быть максимально компактными, чтобы внутренняя инженерная система не отнимала полезную площадь в помещениях.
Типы воздуховодов для вентиляции по уровню жесткости
Различают три типа воздуховодов: жесткие, полужесткие, гибкие. Жесткие воздуховоды используются там, где нагрузки на вентиляцию особенно велики и нужна повышенная прочность. Чаще всего это крупные производства
Важно учесть, что общий вес конструкции из жестких воздуховодов — круглых или прямоугольных — может получиться очень большим, поэтому нужно позаботиться о качественном креплении всех элементов. Гибкие гофрированные вентиляционные трубы самые простые в монтаже
Их можно изгибать под любым углом, растягивать и сжимать при необходимости. Это позволяет уменьшить количество соединительных элементов, следовательно, система получится максимально герметичной. Конструкция из воздуховодов получается простой и легкой, что идеально подойдет для частного строительства. Их единственный недостаток – рифленая поверхность, о проблемах которой мы уже упоминали выше
Гибкие гофрированные вентиляционные трубы самые простые в монтаже. Их можно изгибать под любым углом, растягивать и сжимать при необходимости. Это позволяет уменьшить количество соединительных элементов, следовательно, система получится максимально герметичной. Конструкция из воздуховодов получается простой и легкой, что идеально подойдет для частного строительства. Их единственный недостаток – рифленая поверхность, о проблемах которой мы уже упоминали выше.
Полужесткие воздушные каналы такие же эластичные, как гибкие, но обладают большей прочностью. Они могут быть изготовлены из пластика или алюминия. Алюминиевые воздуховоды растягиваются так же, как и гибкие, но не восстанавливают свою форму обратно. Пластиковые полужесткие воздушные каналы можно монтировать в стяжку пола (если это не запрещено производителем) или на сырой бетон в стены, они выдерживают высокую внешнюю нагрузку и не окисляются в отличие от металлических.

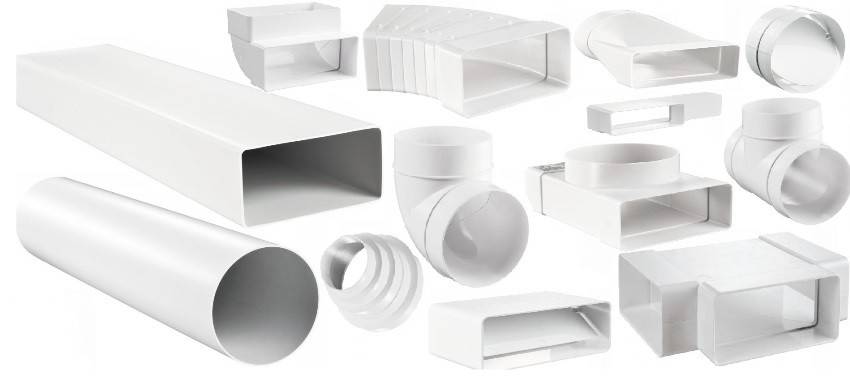

Виды пластика для вентиляции
изделия из различных видов пластмасс
Детали пластиковых вентиляционных систем изготавливают из трех видов пластмасс:
- полиуретана;
- полихлорвинилхлорида или ПВХ;
- полипропилена.
Наиболее широко применяются в различных системах вентиляции прямоугольные пластиковые трубы из полихлорвинилхлорида, они могут быть легкого или среднего типа. ПВХ-трубы самые дешевые и надежные.
Полипропиленовые воздуховоды всем хороши, но намного дороже ПВХ. Так как полипропилен менее крепок, стенки деталей делаются толще, значит, требуются более мощные крепления.
Полиуретановые трубы достаточно дороги, поэтому распространены меньше. А поверхность внутри труб может иметь шероховатости, что снижает аэродинамические свойства изделий.
Свойства ПВХ-вентиляции:
- долговечность: срок службы — 50 лет, изделия сохраняют цвет, форму, физические свойства;
- экологическая безопасность;
- химическая нейтральность;
- герметичность;
- просто устанавливаются и обслуживаются;
- имеют малый вес;
- недороги.
Трубы запрещено устанавливать для транспортировки паров и воздушных смесей температурой выше 80 градусов Цельсия. Именно это свойство значительно ограничивает возможности использования пластиковых изделий для вентиляционных систем на промышленных предприятиях.
Сфера применения пластиковых комплектующих для вентиляции: любые бытовые, общественные и производственные помещения, не относящиеся к I и II классам пожарной опасности.
Не устанавливают пластиковую вентиляцию на следующих объектах:
- производство с выделением горячего пара и открытого огня;
- сауны и бани;
- дымоходы и каминные трубы;
- вентиляция твердотопливных котлов.
Классификация пластиковых воздуховодов для вентиляции
Рассмотрим более подробно классификацию.
Профессионалы привыкли разделять воздуховоды по нескольким признакам:
- материал изготовления;
- форма сечения;
- уровень жесткости;
- диаметр.
Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.
В качестве материала для изготовления воздуховодов применяют четыре вида пластика:
Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.
Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.
Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.
Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры — от -40 °С до +139 °С. Устойчив к воздействию органических кислот.
Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).
Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС. Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.
Полиэтилен низкого давления — хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.
Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.
По форме сечения пластиковые воздуховоды подразделяются на:
- круглые;
- плоскоовальные;
- прямоугольные;
- плоские.
Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.
Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.
Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.
Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.
При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.
Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.
Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.
Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.
Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.
По степени жесткости трубы делятся на два типа:
- собственно жесткие;
- гибкие гофрированные.
Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.
Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.
По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.
При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.
Расчет воздуховодов
Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.
Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком
Расчет производительности по воздуху системы вентиляции
Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.
Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч
Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении
Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.
Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект
Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.
Расчет по количеству людей:
L = N х Lnorm, где
L – мощность приточной вентиляции, м³/ч;
N – число людей;
Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).
Расчет по кратности воздухообмена:
L = b х S х H, где
L – мощность приточной вентиляции, м³/ч;
b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);
S – площадь помещения, м²;
H – вертикальные размеры помещения (высота), м².
После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:
- комнаты и квартиры – 100-500 м³/ч;
- коттеджи – 500-2000 м³/ч;
- офисы – 1000-10000 м³/ч
Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости
Методика расчета сечения воздуховодов
Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.
Статья по теме:
Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

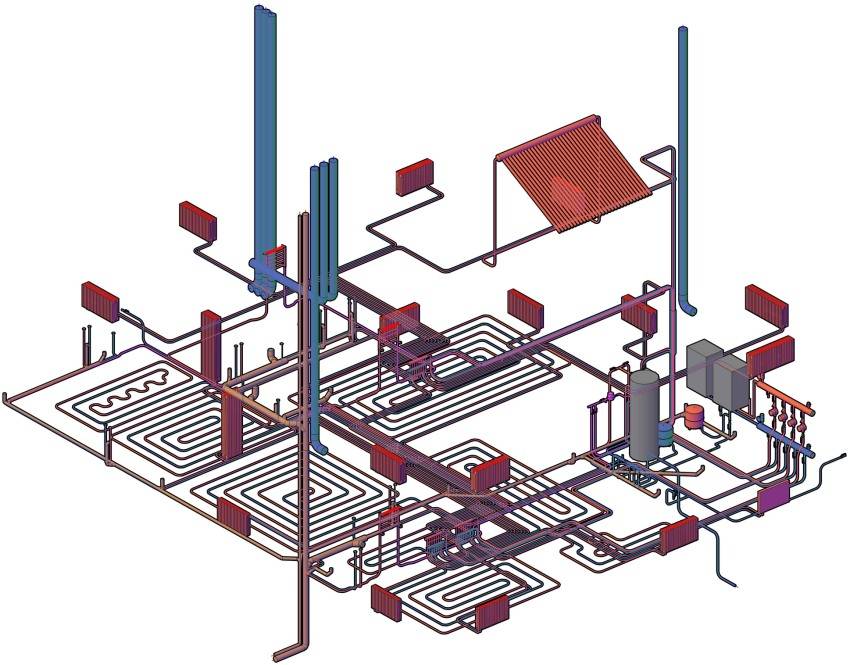

Компьютерное моделирование внутренних инженерных сетей вентиляции
Расчет площади воздуховода производится по формуле:
Sc = L х 2,778 / V, где
Sc – расчетный размер сечения провода, см²;
L – расход воздуха, м³/ч;
V – скорость воздуха в проводе, м/с;
2,778 – константа для пересчета различных размерностей.
Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:
Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:
S = A х B / 100, где
S – площадь воздуховода фактическая, см²;
A и B – поперечные размеры воздуховода прямоугольного сечения, мм.
От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха
Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.
Советы как правильно собирать
При сборке воздуховодов своими руками учитываете следующие рекомендации:
- движение воздушного потока должно быть проходить в направлении от жилой зоны в сторону санузла, ванной, кухни, но не в обратную сторону;
- старайтесь уменьшить количество поворотов, которые снижают мощность вентиляционную системы;
- конец трубы должен заходить в соединительный элемент примерно на 50 мм;
- стыки элементов конструкции покрывают тонким слоем специального силиконового или акрилового герметика белого цвета. Высыхая он не теряет эластичности и не трескается от воздействия вибрации, способен компенсировать температурные расширения.
Источник
Монтаж вентиляционных воздуховодов
Монтаж вентиляционных воздуховодов состоит из нескольких последовательных этапов.
Этапы монтажа:
- На первом шаге, независимо от типа воздуховода, места (снаружи или внутри здания) и метода (горизонтально, вертикально, под углом) его расположения осуществляется сборка частей вентиляционных коробов в небольшие цельные узлы.
- Затем проводится изоляция труб (теплоизоляция, шумоизоляция, огнезащита и тд). Разметка и установка подвесов, крепежей в местах, где должны быть размещены воздуховоды по заранее подготовленному вентиляционному проекту,
- Завершающим этапом является монтаж вентиляционной решетки.
.
Первым этапом монтажа короба вентиляции является сборка блоков из вентиляционных воздуховодов. Осуществить данное соединение можно двумя методами:
- фланцевый
- бандажный (бесфланцевый)
Фото. Соединение короба.
ГОСТ
Как уже говорилось выше, все вентиляционные воздуховоды изготавливаются по определенному государственному стандарту. При этом для изготовления используются оцинкованные листы, которые выпускаются под разными ГОСТами. В основе классификации лежат условия эксплуатации самих вентиляционных труб. К примеру:
- Если по вентиляции прогоняется воздух влажностью не более 60% и температурой не больше +80С, то для воздуховодов используется оцинкованный лист, изготовленный по ГОСТу 14918-80. При этом используется материал толщиною 0,5-1 мм.
- Если параметры перемещаемого воздуха или газов – до +500С, при этом в их составе есть активные химические компоненты, тогда вентиляция собирается из труб, изготовленных из жаростойкой и коррозионостойкой стали, которую производят по ГОСТ 5632-72.
Обозначение ГОСТов производится в сертификате качества, который выдается на каждую партию оцинкованного листа.
Пластиковые воздуховоды
Пластмассовые (ПВХ) воздуховоды (см. рисунок 5) чаще всего применяются в кухонных вытяжках (именно поэтому их часто называют кухонными воздуховодами). Они выглядят более аккуратно, нежели гибкие воздуховоды, но более дороги в закупке и монтаже. Ещё один недостаток — их горючесть. Именно поэтому они разрешены к использованию только в пределах обслуживаемого помещения (см. СП 60.13330.2012, п. 7.11.6).
Пластиковые воздуховоды выпускаются круглого и прямоугольного сечения, и здесь применимы все те же рассуждения, которые были представлены выше. Соединение ПВХ-воздуховодов осуществляется при помощи замков «встык» или внахлёст. В обоих случаях соединение производится быстро без применения дополнительного инструмента.
Рисунок 5. Пластмассовые воздуховоды.
