Металлические элементы для ветниляции: решетки, короба, воздуховоды, трубы

Вентиляция подвала

Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.

Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.

Избавляемся от шума

Обстоятельств шума возможно пара:

неудачная переделка короба,
применение вентиляторов,
в случае если использован гофрированный трубопровод, то его имели возможность не хватает очень сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздушное пространство очень сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае пригодится шумоизоляция вентиляционного короба.

Способов борьбы с шумом кроме этого возможно выделить пара:

покрыть короб слоем шумоизоляции. Таковой материал возможно самоклеющимся, при таких условиях достаточно его по всей поверхности короба,

Обратите внимание! Имеется вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае солидна возможность отсыревания материала и развития грибка на нем

в случае если главный источник шума – вентилятор, то возможно переустановить его с применением антивибрационных гибких вставок. Либо на менее шумный, кроме этого за самим вентилятором может устанавливаться особая установка для противодействия шуму ,
может употребляться пластинчатый глушитель,

твёрдые воздуховоды возможно заменить гибкими, трение воздуха о их стены значительно уменьшится, соответственно и неприятность шума провалится сквозь землю.

Традиционное решение

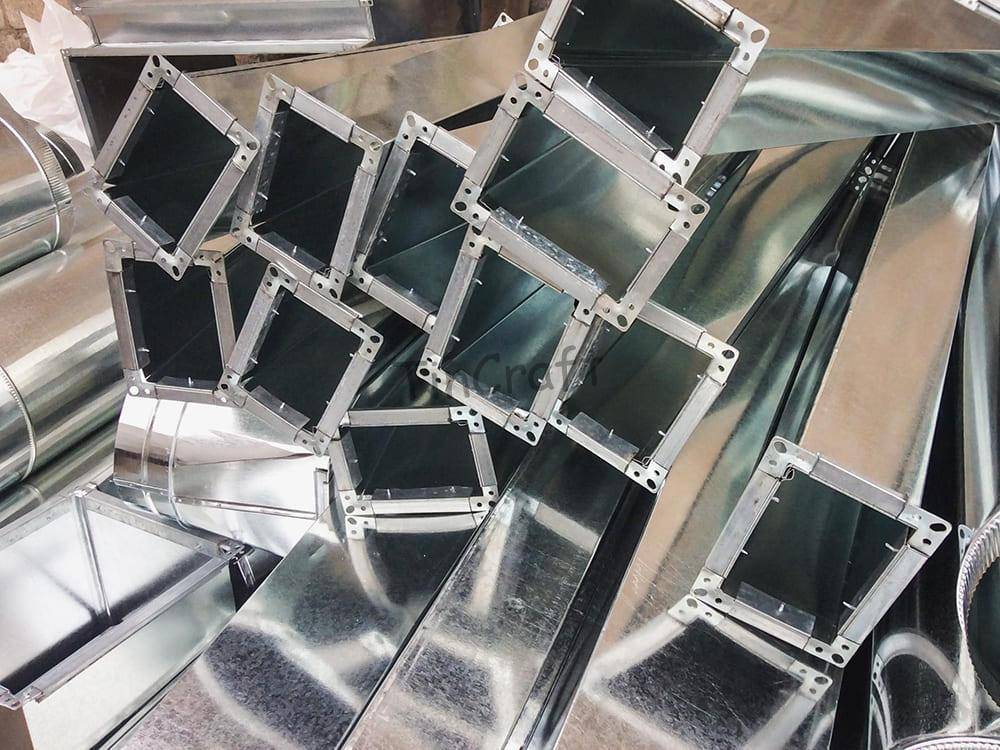

Все этапы проектирования, производства и монтажа каналов прямоугольного и круглого сечений регламентируются многочисленными документами, в том числе ТУ 36 –736 – 93. В нём содержатся условия, применимые к металлическим воздуховодам.

Большинство участников рынка производят данные изделия из оцинкованной холоднокатаной листовой стали с такими параметрами: на 1 кв. метр материала приходится 200…400 граммов цинка, а толщина листа при этом колеблется в диапазоне от 0,5 до 1,4 миллиметров. Соответствие воздуховодов вентиляционных металлических ТУ 36 736 93 предусматривает возможность транспортировки газовоздушных смесей с относительной влажностью, не превышающей 60-80 процентов, и температурой не более +80 ۫С. Системы вентиляции с такими показателями подходят для эксплуатации в бытовых условиях.

Для бытовой системы подачи воздуха достаточно трубы с тонким покрытием цинка

Если возникает необходимость в транспортировке более горячего воздушного потока, используют жаростойкую или чёрную сталь. Когда же предполагается организовать перемещение особо агрессивной газовоздушной смеси, в том числе влажной, устанавливаются воздуховоды, изготовленные из стали, покрытой слоем полимера, коррозионно-стойкой тонколистовой стали или алюминия.

Выбор необходимых параметров

При определении трассы и выполнения трубопровода для воздуха приходится решать комплексную задачу по оптимальному сочетанию многих факторов. Основные позиции — жёсткий или гибкий канал, круглого или прямоугольного сечения и какого диаметра.

Подробнее об этих направлениях:

Воздуховод по степени податливости выбирают в зависимости от эксплуатационных условий и сложности трассы. В жёсткой сети для смены направлений используются угловые соединительные элементы. Гибкие рукава обеспечивают беспроблемную прокладку по любому вектору. Существует и комбинированный вариант, когда гофрированная труба стыкуется с жёстким прямолинейным участком. Следует учитывать, что рифлёные стенки снижают скорость воздушной струи.
Форму сечения определяют по пропускной способности: круглая конфигурация обеспечивает проток большего количества воздуха при меньшем сопротивлении. В прямоугольных профилях часть угловой площади остаётся незадействованной, что вынуждает принимать больший типоразмер воздуховода. Но плоские трубы легко спрятать за мебельными или потолочными панелями. Оптимальный вариант — овальное сечение, сочетающее преимущества круглого и прямоугольного торцов воздуховода (высокую проходимость и дизайнерские характеристики).
Размеры вентиляционного канала для бытовых систем проветривания — чаще всего принимают Ø100 мм, что соответствует плоскому 55 х 110. Под такой габарит изготавливаются выходные отверстия вентиляторов, решёток и кухонных вытяжек.

С технической точки зрения, для бытовых воздуховодов нормальной считается длина 3 м. Увеличение воздушного тракта ведёт к снижению его пропускной способности, т. к. каждый дополнительный метр съедает 10% производительности.

https://youtube.com/watch?v=0JdgZ3WncJA

В каких помещениях разрешается установка

Место установки газового котла в доме нельзя выбирать самостоятельно. Оно утверждается в ходе согласования проекта на систему отопления вместе с типом котла, схемой прокладки коммуникаций и расположением точки ввода газовой трубы в помещение. Разрешение на подключения котла можно получить не для всех типов помещений. Рассмотрим основные варианты более подробно.

Санузел

Самое спорное место для газового котла – это ванная комната. Многие владельцы квартир и домов хотят разместить теплоагрегат именно там в силу недостатка площади в других помещениях. Однако газовщики практически всегда отвечают на подобные запросы отказом. Попробуем разобраться, почему:

В СНИП 2-04-87 содержится явный запрет на установку котла в ванной. Однако этот раздел в 2002 году признан устаревшим и заменен на СНИП 42-01-2002, в котором такой нормы уже нет. Однако газовщики используют эту неопределенность и ссылаются на более ранние требования;
Одно из требований к помещению котельной является наличие окна, выходящего на улицу. В большинстве ванных комнат его нет, поэтому они не проходят именно по этому параметру. Однако теоретически и этот недостаток можно обойти;
То же самое касается и ширины двери – она должна быть не менее 80 см;
Еще одним ограничением, которое может помешать согласованию установки в ванной комнате, является наличие повышенной влажности и сырости. Действительно, электроника, которой буквально напичкан современный газовый котел, теоретически может выйти из строя. Но, с другой стороны, корпус любого котла абсолютно герметичен, а управляющие платы часто специально обрабатываются специальными защитными пленками с целью предохранить их от влаги. Так что это тоже не стопроцентный повод отказать в установке, тем более что явных ограничений по влажности нет ни в одном из регулирующих документов.

Для обеспечения работы большинства газовых котлов требуется электричество

Тем не менее, практика показывает, что разрешение на установку котлов в ванной получить не удается практически никому. Единственный возможный вариант – если вы меняете старую газовую колонку и проводите это, как реконструкцию отопления в доме.

Жилые помещения

Здесь все гораздо проще. СНИП 2.04.08-87 однозначно разрешает установку котлов и водонагревателей только в кухнях и нежилых помещениях, отвечающих определенным требованиям. Эти требования мы приведем немного позже, а пока просто отметим, что поставить газовый котел, например, в спальне или гостиной не удастся – газовщики такой проект никогда не утвердят.

Другие помещения

В подавляющем большинстве случаев для устройства системы отопления в доме или в квартире требуется установка газового котла мощностью до 60 кВт. Такой котел можно ставить на кухне или в любом другом месте – требование к помещению только одно – оно должно быть нежилым и непроходным.

После установки обязательно производятся замеры по герметичности соединений

Для котлов большей мощности выдвигаются более серьезные ограничения:

До 150 кВт – отдельное помещение на этаже, в том числе, на цокольном;
До 300 кВт – отдельное помещение на первом, цокольном или подвальном этаже, а также в пристройке к дому.

В следующей таблице приведены конструктивные требования для установки котлов различной мощности.

Мощность	Высота потолков, не менее, м	Объем помещения,не менее, м3	Объем вытяжки	Площадь остекления
до 60 кВт	2,5	15+0,2/1 кВт	Трехкратный воздухообмен в час	Окно с форточкой
до 150 кВт	2,5	Исходя из условий удобства обслуживания оборудования, но не менее 15 м3	0,03 м2 на 1 м3
до 300 кВт	2,5	Исходя из условий удобства обслуживания оборудования	0,03 м2 на 1 м3

В частном доме отлично подойдет металлический лист, проложенный по слою асбеста.

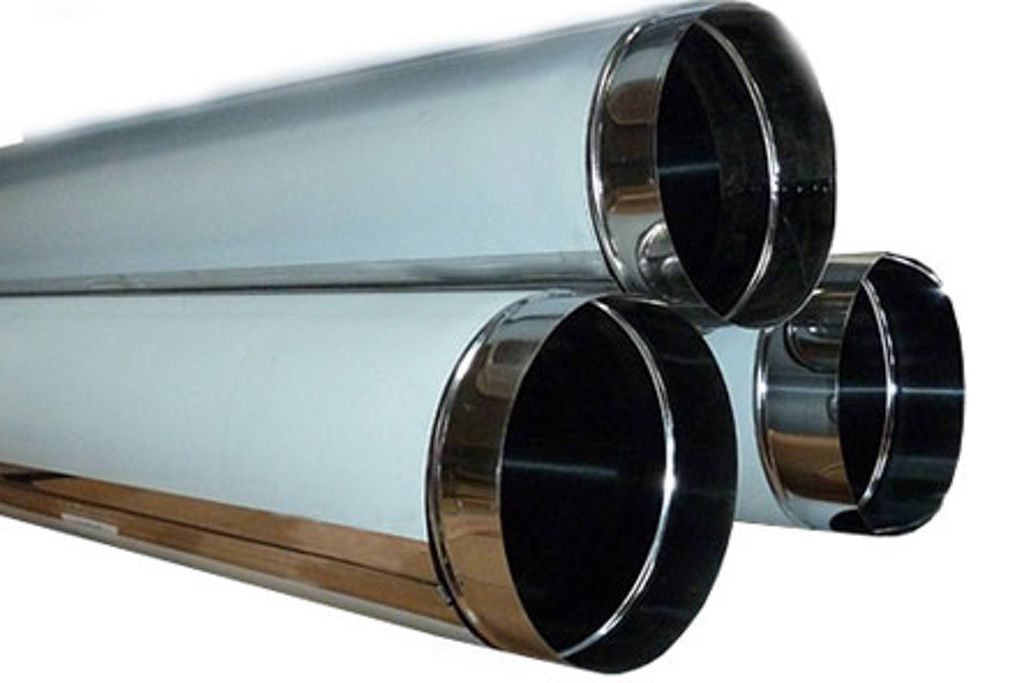

Воздуховоды из нержавеющей стали

Выбор материала воздуховода обусловлен в первую очередь условиями, в которых он будет функционировать и характеристиками транспортируемой среды. В вентиляционных системах промышленных объектов часто находят применение воздуховоды из нержавеющей стали. Основной причиной является их способность наиболее успешно противостоять воздействию агрессивных сред, характерному для производственных объектов.

Особенности и преимущества воздуховодов из нержавеющей стали

Для производства воздуховодов из нержавейки используют хромистые, хромоникелевые и хромомарганцевоникелевые стали. Наиболее распространенные марки AISI 316, AISI 430, AISI 304. Их общим характерным признаком является высокое содержание хрома (более 12%), образующего защитный оксидный слой на поверхности материала. Именно это обеспечивает основное достоинство воздуховодов из нержавейки – высокую степень защиты от коррозии, в том числе в агрессивной среде. Материал также отличается отличными гигиеническими качествами – отсутствие пор и трещин на поверхности не позволяет распространяться микроорганизмам.

К числу основных преимуществ воздуховодов из нержавеющей стали также относятся:

отнести: высокую механическую прочность и жесткость (600 Н/мм²);
термостойкость (до 600 ºС);
эстетичный внешний вид;
длительный ресурс (до 50 лет).

Из нержавейки производятся круглые и прямоугольные воздуховоды с толщиной стенок 0,6–1 мм. Стандартная длина прямого участка 1250 мм, но при необходимости на заказ могут быть изготовлены изделия других размеров.

Сферы применения нержавеющих воздуховодов

Наиболее широкое применение нашли в химической, нефтехимической, медицинской и пищевой промышленности, а также в других отраслях, для производственных помещений которых характерно наличие агрессивных сред. Их часто монтируют в медицинских учреждениях и на предприятиях общественного питания, на которых действуют строгие санитарные нормы.

Установка воздуховодов из нержавейки целесообразна в тех случаях, когда необходима повышенная стойкость к коррозии и механическим нагрузкам. К примеру, когда часть вентиляционной системы расположена снаружи здания. Они прекрасно подходят для использования в системах дымоудаления, так как способны выдерживать высокую температуру. По той же причине их обычно устанавливают в помещениях с высокой пожароопасностью.

В «Капитель вент» вы можете купить воздуховоды из нержавеющей стали различных марок, изготовленные по стандартным индивидуальным размерам с доставкой по всей России.

Жесткость воздуховодов

По степени жесткости все воздуховоды делятся на:

жесткие;
полужесткие;
гибкие.

Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду.

Другие публикации TopClimat.ru по теме
	Прямоугольные и круглые воздуховоды
	Из чего состоит система вентиляции

Одним из наиболее ярких примеров использования гибкого воздуховода в быту является отвод от вытяжного зонта на кухне в общедомовой вентиляционный коллектор.

Способы крепления и монтаж воздуховодов

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.

При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение

Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов

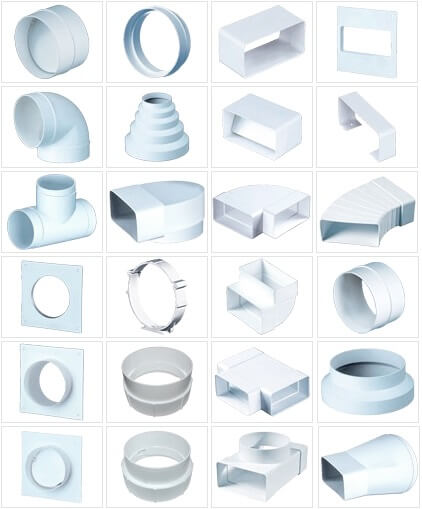

Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа

Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.

Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.

Монтаж гибкого гофрированного воздуховода

Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:

разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;

Гибкий воздуховод идеально подходит для установки в ограниченном пространстве

измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
отдельный отвод делается для каждого предусмотренного проектом отверстия.

Монтаж гибкого теплоизолированного воздуховода

Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.

При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату

Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.

Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров)

Для герметизации применяют те же материалы

Для герметизации применяют те же материалы.

Где используют?

Установка пластиковых вентиляционных труб возможна в любом бытовом помещении, но особенно в обновлении воздуха нуждаются места с высоким уровнем влажности и неприятным запахом. К примеру, в бане вентиляция предотвратит быстрый износ материалов, которые теряют стойкость под воздействием влаги и высоких температур, и предупредит рост уровня угарного газа и углекислоты. В гараже задачей установки является удаление автомобильного выхлопа и паров, сушка кузова, продувание смотровой ямы. В курятнике или другом помещении под скот система обеспечивает устранение вредных аммиачных паров.

Те же проблемы решает вентиляция и в частном доме. В воздухе обитает множество бактерий и вирусов, количество которых увеличивается после перенесенных болезней обитателями дома. Проветривание окон не справится с невидимыми вредителями. Этот вопрос решит только обустройство системы каналов оттока и притока воздуха.

Виды металлических элементов вентиляции

воздуховоды;
ниппеля;
зонты;
шины;
заглушки;
отводы;
переходники;
тройники;
врезки,
металлические вентиляционные сетки и решетки.

Воздуховоды из металла

Воздуховоды составляют магистрали для транспортировки воздушных потоков. Выходы воздуховодов прикрываются накладными металлическими вентиляционными решетками.

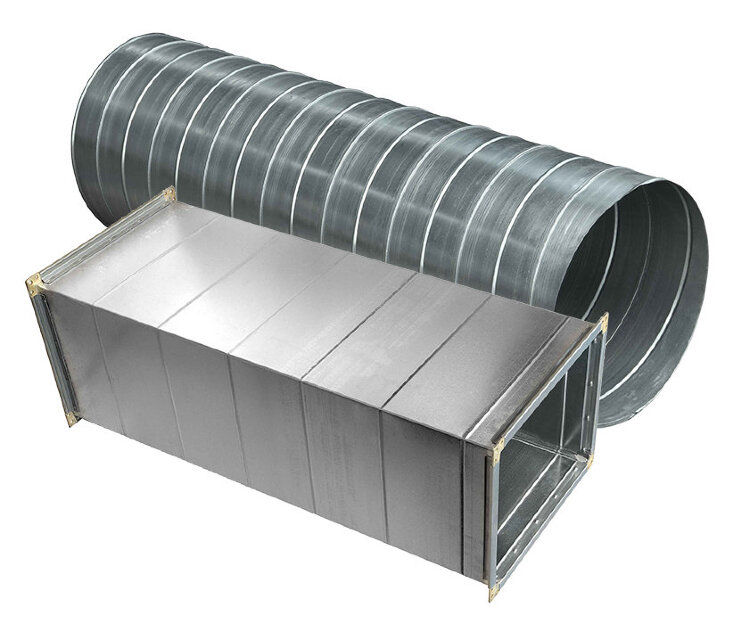

По форме сечения они могут быть:

прямоугольными;
круглыми.

По технологии изготовления:

прямошовными;
спирально-навивными.

Прямошовные металлические вентиляционные воздуховоды
изготавливаются из листа тонкой стали. Края целого листа скрепляются фальцами (если толщина листа не больше 1,4 мм) или сваркой. Фальцевое соединение не всегда бывает достаточно герметичным и требует использования дополнительного материала.

Сварное соединение более трудоемко, зато не обладает подобными минусами. Прямошовные воздуховоды широко используются для создания коротких прямых участков.

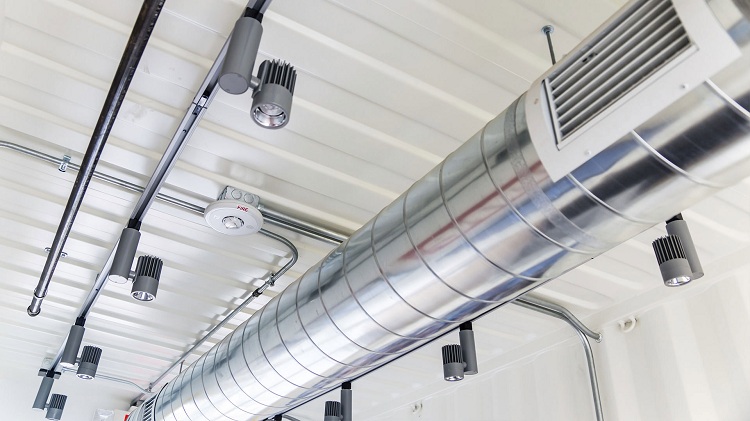

Спирально-навивные воздуховоды
изготавливают из металлической ленты, которую на специальном оборудовании завивают в трубку. Дополнительную жесткость трубам большого диаметра придает специальное ребро.

В жилых помещениях чаще используют прямоугольные воздуховоды, которые легче вписать в интерьер. Вместе с тем, такие трубы создают большее сопротивление воздуху. Поэтому в мощных промышленных системах отдают предпочтение круглым воздуховодам, обладающим лучшими аэродинамическими характеристиками.

Гибкие и полужесткие воздуховоды чаще устанавливают на небольших отрезках с множеством поворотов. Так как ребра гофры создают наибольшее сопротивление движению воздуха.

Гибкие металлические воздуховоды

Технология их производства абсолютно отличается от описанных выше видов, а материалом служит алюминиевая фольга.

Гибкие металлические вентиляционные воздуховоды могут быть:

изолированными;
неизолированными.

Они представляют собой спиральный каркас из жесткой стальной проволоки, на который носится несколько слоев ламинированной лавсановой пленки и алюминиевой фольги. Изолированные гибкие металлические обертываются в слой минеральной ваты толщиной 3 см, который сверху покрывается дополнительным слоем фольги.

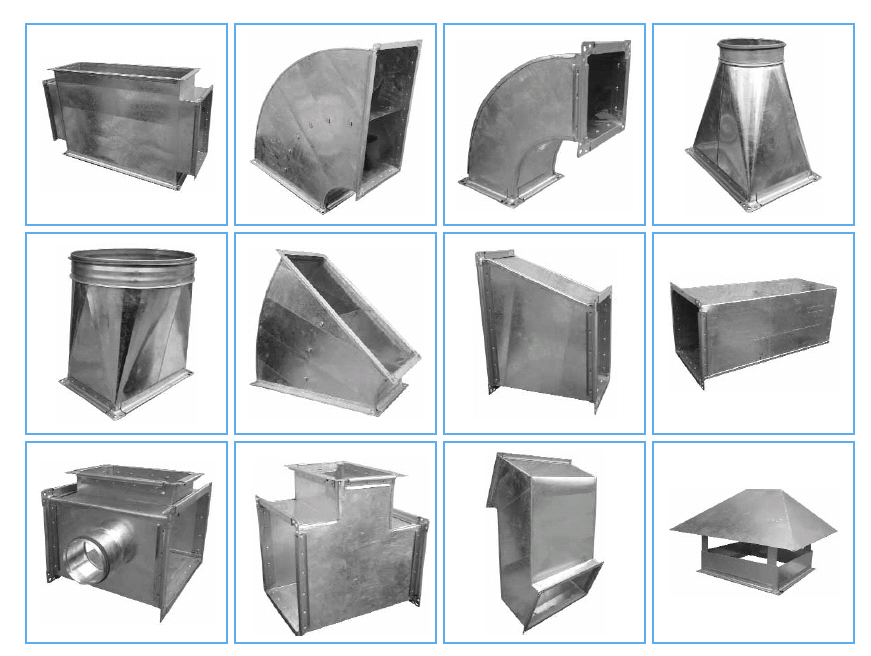

Металлические фасонные изделия

Фасонные изделия из металла позволяют соединять воздуховоды различного диаметра и сечения, выполнять повороты и самые различные разводки. С помощью зонтов или металлических вентиляционных решеток оформляются выводы наружу. А металлические вентиляционные сетки предохраняют воздуховоды от проникновения мелких животных и мусора.

Фасонные части производят самых разнообразных видов и форм. Часто основные затраты при монтаже вентиляции приходятся не на воздуховоды, а именно на фасонные изделия. Они могут быть прямоугольного или круглого сечения, различных диаметров и подбираются под воздуховоды.

Чтобы собрать стандартную сеть воздуховодов понадобится такой минимальный набор фасонных частей:

отводы под 45 и 90 градусов;
утка;
ниппель;
тройник;
врезка;
заглушка.

Металлические вентиляционные решетки накладываются на выход воздуховода со стороны улицы. Наружные металлические вентиляционные решетки могут оснащаться системой жалюзи. В зимнее время или период простоя воздуховод надежно прикрыт от мусора и пыли. Такие устройства обязательно устанавливают на крупных объектах.

В жилых домах достаточно прикрыть выход металлической сеткой для вентиляции. Через металлическую вентиляционную сетку из туалета или кухни удаляются неприятные запахи и пыль.

Некоторые требования по монтажу воздуховодов

Эти требования регламентируются нормативными документами – СП 73.13330.2012 и СП 60.13330. Данные своды правил устанавливают, что:

монтаж гибких воздуховодов необходимо производить, полностью их растянув;
не следует допускать провисания вентиляционных рукавов;
запрещается прокладывать гибкие и полужесткие воздуховоды системы вентиляции, если вертикальный отрезок такого воздуховода будет охватывать больше 2-х этажей;
в местах соприкосновения с грунтом, в бетонных конструкциях, подвалах, цокольных этажах устанавливаются исключительно жесткие вентиляционные трубы;
прокладка воздуховода через стены должна выполняться с использованием специальных гильз из металла и переходников.

Напоминаем также, что установить эффективную вытяжку на кухне с газовой плитой и воздуховодами к системе естественной вентиляции можно лишь, если ваша квартира расположена на последнем этаже дома. В противном случае газовики запрещают оборудовать кухню принудительной вентиляцией.

И самое главное – монтаж элементов системы вентиляции жилого дома, как и расчет диаметра сечения воздуховодов, лучше всего доверить профессионалам.

Воздуховоды – как выбрать правильно ✮Большой выбор воздуховодов на портале TopClimat.ru

Статья подготовлена при помощи специалистов компаний PirroGroup и ТРЕЙД ГРУПП.

Основные элементы систем вентиляции

Любая вентиляционная система состоит из следующих элементов:

Воздуховод – это коммуникации для притока и оттока воздуха из помещения. Каналы бывают прямоугольные и круглые. Они имеют разное сечение и выполнены из разных материалов. Самая простая в установке гофрированная труба. Нередко применяют воздуховоды прямоугольной конфигурации с размерами 6х20 и 6х12 см.
Соединители бывают такого же сечения, как используемые трубы, и в виде переходников для стыковки трубопроводов разного диаметра.
Если нужно изменить направление укладки канала, то используют специальные повороты.
Для устройства ответвлений от основного вентканала устанавливают тройники.
Крепежные приспособления предназначены для закрепления каналов на поверхности стен или потолка.
Обратный клапан защищает от смены направления потока воздуха в шахте. Обычно его устанавливают в принудительных вентиляционных системах. Клапан работает при отключенном вентиляторе.

Есть и другие дополнительные элементы, которые облегчают и упрощают сборку коммуникаций, обеспечивают их герметичность и надежную фиксацию.

Металлы для элементов вентиляции

Металлические воздуховоды для вентиляции производят из листов, устойчивых к коррозии:

нержавеющая сталь;
оцинкованная сталь;
алюминий.

Металлические трубы для вентиляции из нержавеющей стали
очень прочны и соответствуют наиболее высоким санитарно-гигиеническим требованиям:

выдерживают до +500 градусов Цельсия;
в них не заселяется грибок и плесень;
устойчивы к воздействию прямого огня;
устойчивы к влаге;
устойчивы к агрессивным средам.

Металлические вентиляционные трубы из оцинковки
производятся из холоднокатанной стали с толщиной листа от 0,5 до 1,25 мм, реже горячекатанный лист не толще 0,9 мм. Во втором случае сталь дополнительно обрабатывают грунтовкой.

выдерживают до +85 градусов Цельсия;
устойчивы к влажности воздуха до 60%;
биологически устойчивы;
относительно недороги;
легко собираются в конструкцию, заменяются прохудившиеся участки;
имеют малый вес.

Благодаря этим свойствам трубы для вентиляции из оцинкованного металла часто устанавливают на складах и сухих производствах.

Между собой вентиляционные короба из металла соединяются фланцами или ниппелями.

Алюминиевые воздуховоды
бывают гибкими или полужесткими. Их выполняют из алюминиевой фольги разной толщины (от 0,08 до 0,12 мм). Основное преимущество металлических алюминиевых воздуховодов для вентиляции это возможность сгибать их под любым углом:

выдерживают температуру до +135 градусов (гибкие) и до +300 градусов (полужесткие);
устойчивы к агрессивным средам и ультрафиолету (полужесткие);
можно устанавливать в помещениях общепита, сушилках и гладильнях;
не нуждаются в заземлении.

Полужесткие воздуховоды можно устанавливать на улице.

Выбор необходимой конструкции

Приобретая трубы для вентиляции , нужно учитывать то, что они должны иметь диаметр меньший, чем отверстие самой вытяжки. Если пренебречь этим правилом, то уровень шума при работе такой системы будет гораздо выше, а также увеличится нагрузка на мотор и вследствие этого продуктивность работы системы снизится.

Стоит учесть и то, что 1 поворот трубы для вытяжки на 90° снижает функциональные характеристики системы на 10%. Если сгиб превышает размер прямого угла, то это может повлечь за собой полный сбой в работе конструкции из-за того, что будет нарушен отток воздуха.

Чтобы справиться с обратной тягой, в конструкции предусматривается установка клапана, который регулирует поток воздуха и предотвращает его циркуляцию в противоположном направлении. Для обеспечения правильной работы поворотная ось монтируется в вертикальной плоскости. Отвод воздуха, как правило, производится через крышу или стену. Разрешается применять комбинированную решётку, в которой есть отверстия для обычного вентилирования.

По техническим правилам оптимальная длина воздуховода — 3 м. Каждый последующий метр снижает работоспособность конструкции на 10–15%.

Выход вентканала должен располагаться вертикально, для этого трубу часто выводят через крышу

Особенности монтажа

Прямоугольные трубы для вентиляции собирают из крупных блоков, длина которых равна 15 м как максимум.

Во время сборки узлов монтажник выполняет такие действия:

размечает места для отверстий и монтажа фитингов и иных крепежных элементов;
высверливает несколько отверстий;
устанавливает хомуты и крепит их болтами;
герметизирует трубные стыки силиконовым сантехническим герметиком или специальной лентой. Места соединения труб дополнительно фиксируются скобами;
соединяет крепежные элементы систем вентиляции с трубами;
ставит хомуты;
поднимает готовый узел и подвешивает его на крепежи;
соединяет узел со смонтированной ранее секцией вентиляционной трубы;
герметизирует трубные стыки.

При соединении прямоугольных трубопроводов для вентиляции используют такие элементы:

фланцы — закрепляют специальными заклепками или проводят точечную контактную сварку;
шину — фланец, на котором есть стягивающий замок и поролоновая, полимерная или резиновая прокладка.

Все зазоры на трубопроводных стыках промазывают силиконовым сантехническим герметиком, который выбирают по такому параметру — устойчивость к агрессивному воздействию внешней среды.

Фитинги на горизонтальных участках труб, длина большей стороны которых меньше 40 см, устанавливают с шагом до 4 м. Если протяженность самого длинного участка воздуховода равна 40 см и более, то монтаж системы проводят с шагом до 3 м.

Установку вертикальных участков трубопровода для вентиляции выполняют с шагом до 4 м.

Металлический вентканал, который проложен в холодных и неотапливаемых зданиях или снаружи помещений, защищают специальным утеплителем. Таким образом снижают количество конденсата, который оседает на внутренней поверхности канала.

В первую очередь в утеплителе нуждаются стальные воздуховоды. Хорошая теплоизоляция не только защищает их от промерзания, но и предотвращает прекращение работы всего вентиляционного трубопровода.

Трубы в местах прохода воздуховода в стенах и перекрытиях изолируют специальными термостойкими материалами.

Форма сечения

В основном продаются модели, которые обладают круглой или прямоугольной формой. Это наиболее востребованные варианты, которые подойдут для каждого случая. Некоторые производители отказываются от такого решения и выпускают воздуховоды эллиптического сечения, что повышает эффективность.

Круглые воздуховоды отличаются низкой себестоимостью, так как их легче производить. Кроме того, подобное исполнение гарантирует быстрое перемещение воздушного потока, а уровень шума при этом минимальный. Установка займет минимум времени, а внешнее исполнение красивое и эстетичное.

Прямоугольные модели отличаются тем, что их легко устанавливать в любом помещении. Даже если используется необычный дизайн, монтаж не отнимет много сил и затрат. Единственные недостатки этого элемента – большая масса и высокая цена. Поэтому вариант подойдет не для каждого.

Доводы «за» и «против»

Можно ли использовать канализационные трубы для вентиляции? Этот вопрос интересует многих владельцев частных домов. Однозначного ответа на него нет, хотя обсуждение началось с первых дней появления пластиковых элементов в продаже. Сторонники этой идеи приводят вполне здравые доводы — изделия могут обеспечить достаточный приток или вытяжку, монтаж прост, есть все необходимые комплектующие и крепеж. Аргументы противников более скудные — утверждается, что винил и другие виды пластмассы выделяют ядовитые газы. Споры ведутся уже не первое десятилетие, но вопрос — можно ли сделать вентиляцию из канализационных труб? — так и не разрешен. Принципиальных доводов против такого варианта не найдено. Неприятие новых идей часто лежит в психологической плоскости. Многие люди просто не могут допустить альтернативных вариантов использования пластиковых труб канализации.

Однако, пока специалисты ломают копья, некоторые владельцы частных домов попробовали собрать вентиляцию такого типа. Оказалось, что использовать пластиковые трубы для канализации в вентиляцию можно. Тем более, что производители гарантируют полное отсутствие вредных выделений из материала. Если сомнения в качестве материала не покидают, можно выбрать компромисс. Делается только вытяжка из канализационных труб, которая удаляет не только отработанный воздух, но и собственные выделения. Приток свежего воздуха обеспечивается за счет неплотностей ограждающих конструкций.

Правила монтажа вентиляционных элементов

виды крепежа, используемого при монтаже гибких воздуховодов

Перед началом монтажа вентиляционной системы необходимо обследовать помещение и подобрать наилучший метод крепления.

Для крепления металлических воздуховодов используют:

хомуты;
шпильки;
уголки;
болты и гайки.

Иногда приходится прибегать к сварочным работам.

Монтаж гибких металлических труб имеет свои правила:

Чтобы уменьшить потери давления внутри трубы, монтируют их только в растянутом состоянии;
Лишние куски удобнее сразу отрезать;
Целесообразнее применять широкие кронштейны, которые не пережимают трубу;
Для прохода через стены обязательно используются цельные переходники или гильзы из металла.

Распределите точки подвески, используя следующие правила:

на поворотах радиус изгиба должен быть меньше диаметра воздуховода;
допускается провисание не более 5 сантиметров на погонный метр;
при вертикальной установке трубы между креплениями должно быть расстояние 1 — 1,8 метра.

Основные элементы вентиляционных систем

Любая система для обеспечения помещения воздухом включает в себя такие части:

Вентиляционный воздуховод. Выбор их, как правило, зависит от необходимого сечения и размеров. В качестве вытяжки можно использовать профильную трубу, потому что она проста в установке. Популярностью пользуются прямоугольные воздуховоды следующих размеров: 60х120 мм и 60х204 мм.

Соединители. Встречается равноценный тип и переходной. Переходной соединитель применяют в случае, если нужно объединить две трубы разных размеров.

Повороты. Этот элемент используют для смены направления воздуховода в одной из плоскостей.

Сборка и монтаж системы вентиляции подразумевает применение дополнительных деталей — уголков, поворотов, креплений и прочих элементов

Тройники. Включают в себя три выхода для вентиляционных элементов. Используются для создания ответвления конструкции.

Крепёжные элементы. Применяются при монтаже системы для крепления труб.

Обратный клапан. Устройство, которое выполняет регуляторную функцию. Воздух, благодаря обратному клапану, перемещается в нужном направлении. Как правило, используется при выключенном вентиляторе в принудительных системах.

Помимо этого, существует множество вспомогательных элементов, которыми производится соединение труб с разными размерами сечения и формами. Дополнительные детали выбирают, ориентируясь на размеры основных составляющих вентиляции. Они упрощают монтаж и делают его более быстрым.

В заключение

Процесс проектирования и расчета вентиляционной системы достаточно сложный и занимает немало времени.

Необходимо пройти все этапы:

ознакомиться с нормативными требованиями;
выбрать типа воздуховода;
определить нужный диаметр вытяжной трубы или размеры сечения;
рассчитать длину;
спланировать монтаж.

Соблюдение всех этих пунктов позволит избежать проблем с циркуляцией воздуха в будущем и сэкономить на обслуживании.

Организация системы вентиляции является одним из самых важных элементов строительства, так как микроклимат в помещении напрямую влияет на работоспособность и здоровье человека.

Разновидности и особенности металлических элементов для вентиляции: воздуховодов, труб, коробов, решеток
