Наружный неорганизованный водоотвод
Наружный неорганизованный водосток
Наружный неорганизованный водоотвод представляет собой водосточную систему, при которой вода сливается на землю за счет уклона крыши. При этом нет желобов, воронок водосборных и сливных труб. В некоторых случаях над фасадом дома устраивается козырек. Дома с неорганизованным водостоком должны отстоять от тротуаров не менее, чем на 1,5 метра. Так что, если дом имеет неорганизованный водоотвод, то нужно учитывать расположение здания, размещение дорожек и т.д. С кровли из профилированного материала – металлочерепица, профнастил, керамическая черепица, вода отводится одинаковыми струями по всему периметру кровли. Металлическая фальцованная, мягкая скатная кровля собирают воду в потоки.
К достоинствам такой системы можно отнести только отсутствие затрат на создание водостока. Все остальное относится к недостаткам: из-за того, что вода попадает на фасад и землю над фундаментом:
- изнашивается фундамент;
- разрушается цоколь;
- повреждается фасад.
Вынос карниза на 60 см. от стены может несколько исправить ситуацию. Свес карниза покрывают специальным фартуком из кровельной стали. Однако, это все равно не защитит фундамент при косых дождях.
Безусловно, если стоит выбор между организованным и неорганизованным водостоками, то на первом месте – водосточные системы организованные.
Провести замеры и сделать расчет наружной водосточной системы можно сделать как самостоятельно, так и при помощи специалистов.
Монтаж водосточных систем описан в статье: Водосточные системы. Монтаж водосточных систем.
Классификация по форме сечения и другим параметрам
Водосточные трубы различают по следующим параметрам:
- материал изготовления – оцинкованная сталь, медь, пластик, металлопластик, алюминий, дерево;
- форме – круглая, квадратная.
Пластиковые водостоки
Пластик в водосточных системах используется часто из-за своей невысокой стоимости. При этом есть возможность подобрать цвет и форму желобов и остальных элементов конструкции. Пластиковые трубы не ржавеют и не меняют со временем цвет.
Из-за легкого веса их проще монтировать, и они не создают нагрузку на фасад здания. Специальные приспособления для сцепки деталей облегчают сборку системы.
Кроме преимуществ, есть и недостатки:
- незащищенный пластик быстро утрачивает свои характеристики под воздействием ультрафиолета;
- неправильно подобранные материалы в самодельных конструкциях могут трескаться на морозе, так как не все виды пластика устойчивы к низким температурам;
- деформации возникают при резких сменах температур.
Полимеры могут ломаться при механических воздействиях – падении веток или камня.
Оцинкованная сталь
Водосточные трубы из оцинкованной стали устанавливаются в частном секторе и промышленных предприятиях. Стоят такие системы недорого, но имеют недостатки. Прежде всего они подвержены коррозии, поэтому рассчитывать на длительный срок службы нельзя. Цинковое покрытие со временем стирается из-за мусора, града, льда. Незащищенная сталь начинает окисляться, и водосток течет сквозь образовавшиеся дыры.
Читайте так же: Строительство трубопроводов из стальных труб
Алюминий
Алюминий – один из самых легких металлов, которые применяются в строительстве водосточных систем. Он не ржавеет благодаря оксидной пленке, образующейся на поверхности. Алюминиевые водостоки иногда покрывают водоотталкивающим материалом, чтобы уменьшить разрушительное воздействие влаги. В продаже можно найти оцинкованный алюминий с водоотталкивающим покрытием. Такие изделия служат долго и не теряют привлекательный внешний вид.
Дерево
Деревянные водостоки устанавливают на дома из бруса, чтобы не портить общее впечатление от стиля. При этом выбирают дерево твердых пород и обрабатывают его различными химическими веществами от плесени, насекомых. Со временем деревянные стоки теряют внешний вид и требуют реставрации или замены.
Медные водосточные системы – это самое дорогое решение для частного дома, но служат они долго. Со временем медь покрывается оксидной пленкой и меняет цвет. Иногда при заказе материал искусственно состаривают, чтобы получить нужный оттенок – патину.
Комбинированные системы
Металлопластиковые водостоки – удачное решение в плане качества и цены. Они могут выдержать длительный срок эксплуатации, так как состоят из металлического листа, с двух сторон обшитого пластиком. В качестве металла обычно применяется недорогая оцинкованная сталь. Пластик морозоустойчивый с защитой от солнечных лучей.
Металлопластиковые конструкции для частных домов выбирают по нескольким причинам:
- внешний вид изделий – можно выбрать под любой цвет стен и кровли;
- пластик с металлом – более прочное сочетание, чем просто полимерное изделие;
- можно заказать уже готовые системы по размерам заказчика.
Собираются металлопластиковые водосточные системы быстро и не требуют опыта. Для установки под кровлю потребуется дополнительно монтировать крепежные хомуты на стены.
Как устроен наружный водосток
В состав наружного водостока входит несколько элементов, точное число которых зависит от площади кровли:
- Желоб. Имеет вид подвесного канала, транспортирующего воду в сторону воронки.
- Водосборная воронка. С помощи этого элемента происходит соединение горизонтального и вертикального участка водосточной системы.
- Труба. Может иметь разный диаметр. Служит для передачи воды в сборную емкость.
- Соединители. Вертикальные, горизонтальные и зиговые водоотводы могут оснащаться различными соединительными элементами. Для их фиксации в комплекте системы имеются кронштейны.
- Обводы. Дают возможность обойти различны ниши, выступы, колонны и т.п.
На что влияет и от чего зависит диаметр водосточной системы
Грамотный расчет диаметра – ключевой фактор, который влияет на эффективность конструкции и ее возможность выполнять возлагаемые функции. Чем больше d, тем лучшей пропускной способностью обладает водосточный желоб и труба, но и цена увеличивается.
Такой широкий «диапазон» диаметра и его выбор зависят от следующих моментов:
- Площади сбора воды
- Схемы размещения точек слива и от их количества (нагруженная и ненагруженная схема слива)
Площадь сбора
Для расчета данного параметра на один желоб, следует воспользоваться формулой:
L – длина крыши вдоль конька;
а – проекция на горизонтальную плоскость ската крыши, с которого стекают осадки;
Приведем пример. Данные кровли:
- Высота – 2 м.
- Длина – 10 м.
- Ширина проекции – 5 м.
Следовательно, используя формулу, выполним расчет: S= 10(5+2/2)=60 м2.

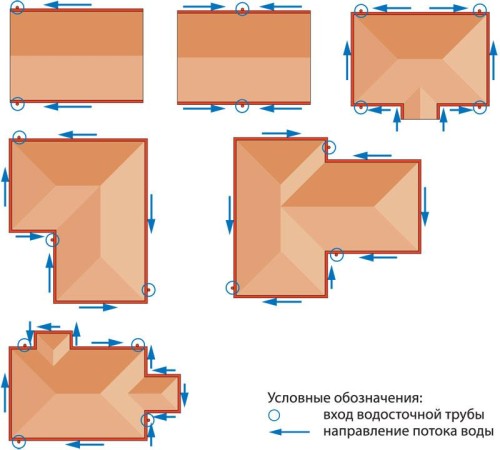

Размещение точек слива
При достаточном количестве точек слива, т.е. при ненагруженной системе, можно выбрать параметры водостока – 125/100 мм с площадью кровли от 100 кв. м.
Точное количество точек слива зависит от диаметра желоба. Данные представлены в таблице.
При нагруженной схеме (система водоотвода к одной воронке) – 150/120 мм с площадью кровли от 100 кв. м.
Нагруженная система предполагает использование размеров с запасом. Данные представлены в таблице.
При выборе лучше останавливаться на элементах большего d, что позволяет снизить риски загрязнения или образования ледяной корки
Важно, чтобы все элементы были от одного производителя, это поможет избежать ошибок в расчетах и монтаже
На что обращать внимание при выборе
При выборе мы рекомендуем обращать внимание на:
- Норму осадков конкретного региона.
- Площадь крыши.
- Специфику архитектуры постройки.
- Уклон кровли.
Согласно требованиям DIN 18460-1989 диаметр трубы водосточной системы выбирается исходя из площади кровли и водопропускной способности. Данные представлены в таблице.
| Площадь крыши, м 2 | Водопропускная способность, л/с | Водосточная труба | |
| d, мм | Поперечный срез, см 2 | ||
| 40 | 1,2 | 60 | 28 |
| 60 | 1,8 | 70 | 38 |
| 86 | 2,6 | 80 | 50 |
| 156 | 4,7 | 100 | 79 |
| 253 | 7,6 | 120 | 113 |
| 283 | 8,5 | 125 | 122 |
| 459 | 13,8 | 150 | 177 |
Читайте так же: Виды обсадных труб для буронабивных свай
Для расчета количества труб водостока используют следующий вариант: 1 труба на 50 м2 площади ската кровли, расстояние между ними не должно превышать 10 м. В случае с диаметром на каждый квадратный метр площади кровли приходиться по 1,5 мм 2 площади сечения трубы.
Размеры водосточных систем
Главное, что необходимо знать при подборе водостока – это какие параметры подходят для конкретной кровли. Стандартными считаются следующие характеристики:
- размеры водосточного желоба – диаметр 9-19 см, длина 3 м;
- размер вертикального водоотвода – диаметр 7,5-11 см, длина 3-4 м.
Стоит знать, что подбор диаметра легко сделать исходя из площади кровли. В частности, на скатные крыши с площадью до 30 кв.м можно применять трубы диаметром в 7,5 см и лоток минимального размера, то есть 9-10 см. При наличии кровли площадью 30-50 кв.м рекомендуется использовать трубу, диаметр которой 8,7 см, а сечение желоба 10-12 см. Конечно, при необходимости монтировать водосток для строения, кровля которых площадью более 150 кв.м, стоит использовать максимальные габариты водосточных труб и желобов. Специалисты приводят следующую зависимость диметра труб от размера водоприемных лотков, а также от площади скатов:
| Диаметр трубы | Диметр желоба | Площадь кровли |
| 7,5 см | 9-10 см | до 30 кв.м |
| 8,7 см | 10-12 см | 30-50 кв.м |
| 10 см | 12-15 см | 50-125 кв.м |
| 11 см | 15-19 см | свыше 125 кв.м |
Если же кровля дома более 200 кв.м либо имеет довольно сложную конфигурацию, то стоит увеличить количество стояков. То есть на простых кровлях с небольшой площадью, можно устанавливать вертикальные водоотводы с шагом 1 труба на 10 м фасада, если же кровля отличается сложной конфигурацией и большими размерами, то рекомендуется уменьшить шаг до 1 трубы на 5 м фасада. При недостаточном количестве стояков и при выборе неподходящего диаметра труб и желобов, а также при большом количестве талых либо дождевых вод, водосточная система не будет справляться со своей основной функцией.
Что касается, такого параметра, как длина водосточного желоба, то исходить стоит из того, что водосборный лоток должен располагаться на наружной стороне скатов всей кровельной системы. Разумеется, что даже для небольших строений необходимо монтировать сборную конструкцию, состоящую из отдельных желобов, соединительных прямых и угловых элементов, а также торцевых заглушек. Это связано с тем, что стандартным считается параметр длины желоба 3 м, а длина водосточной трубы 3-4 м. Если же требуется более мелкие элементы, то их легко нарезать или распилить самостоятельно, используя инструменты, соответствующие типу монтируемого материала. В том случае, когда необходимы изделия больше стандартной длины, ширины, высоты или сечения, то всегда можно рассмотреть такой вариант, как водосточная система на заказ. Зная основные параметры водоотводов, легко произвести расчет для конкретного строения.
Видео по теме:
Комплектующие[]
Водосточная система состоит из следующих элементов:
Водосточный жёлоб — неширокий канал, который обеспечивает необходимое направление воды, стекающей с крыши зданий.
Предназначение водосточного жёлоба:
- обеспечение надежной защиты фундамента,
- предотвращения размывания грунта под зданием,
- предотвращение или уменьшения попадания влаги в подвал здания, предотвращение повреждения декоративного облика фасада здания.Желоба и труба водосточной системы
- Водосточная труба — составной элемент водосточной системы, имеющий вертикальное крепление. Водосточная труба представляет собой сборную конструкцию, состоящую из нескольких звеньев и дополнительных элементов. Водосточная труба предназначена для обеспечения надежного и эффективного отвода воды с кровли здания.
- Водосточный слив (Воронка) — элемент водосточной системы, предназначенный для направления воды с желоба в трубу.
- Поворот желоба — направляют поток.
- Соединитель труб — это вспомогательный компонент водосточной системы, который является дополнительным элементом водосточной трубы или жёлоба.
Соединитель труб необходим для:
- соединения водосточных труб,
- увеличения длины водосточной трубы,
- соединения водосточной трубы с отводом (водосточным коленом).
- Держатель жёлоба (кронштейн) — держатель водосточной системы, предназначенный для крепления водосточного жёлоба к кровельной конструкции. Различаются короткий и длинный держатель жёлоба водосточной системы. Короткий держатель жёлоба водосточной системы предназначен для крепления элементов водосточной системы к кровельной конструкции и создания вспомогательной поддержки геометрических параметров горизонтальной конструкции водосточной системы. Длинный держатель жёлоба водосточной системы является силовой конструкцией, предназначенной для обеспечения геометрических параметров и задания необходимого уклона водосточной системы в целом.
- Заглушка жёлоба — элемент водосточной системы, предназначенный для глушения торцов жёлоба. Могут быть правосторонними, левосторонними и универсальными, а также предназначенными для водосточных систем прямоугольного или круглого сечения.
- Хомут для водосточных труб — элемент крепления водосточной системы, представляющий собой небольшое кольцо со штырем, который монтируется в стену здания. Хомут для водосточных труб предназначен для обеспечения надежной установки вертикальных элементов водосточной системы. Обеспечивает правильную фиксацию стояка водосточной системы, не допуская его отклонения в стороны под воздействием различных силовых нагрузок, в том числе ветровых.
- Тройники — элемент водосточной системы, предназначенные для развода водосточных труб.
- Обводы — элемент водосточной системы, являющаяся разновидностью универсального колена. Обвод водосточной системы предназначен для обхода водосточной системы различных декоративных и архитектурных элементов фасада здания.Обвод декоративных элементов фасада при помощи обвода водосточной системы
- Водосборные воронки — это элемент водосточной системы, предназначенный для сбора талых вод и дождевой воды в стояк.
- Решётка-листеуловитель (паук, защитная сетка) — элемент водосточной системы, который устанавливается в воронку для предотвращения попадания листвы, мелких веток, хвои и строительного мусора в трубы водосточной системы.
Стоимость водостоков
Дешевле всего обойдется водосточная система, сделанная своими руками из оцинкованной стали или пластиковых труб. Такая работа требует времени и наличия инструментов. Нужно также знать, какой полимер наиболее подходит для изготовления водостока, как он будет функционировать зимой.
Цена пластиковых водосточных труб, комбинированных со сталью, несколько выше. Такие конструкции обычно покупают в готовом виде и быстро устанавливают под кровлю.
Самые дорогие водостоки – медные. Здесь на ценообразование влияет стоимость самого материала и сварочных работ, которые выполняются при температуре плазменной струи около 6000 градусов. Такой метод позволяет получить внешне ровные стыки без перекосов и накипи.
Чем больше материала идет на изготовление всей системы и дополнительных деталей, тем выше общая стоимость готовой конструкции. В цену входят также крепежные материалы – саморезы, шурупы, гвозди.

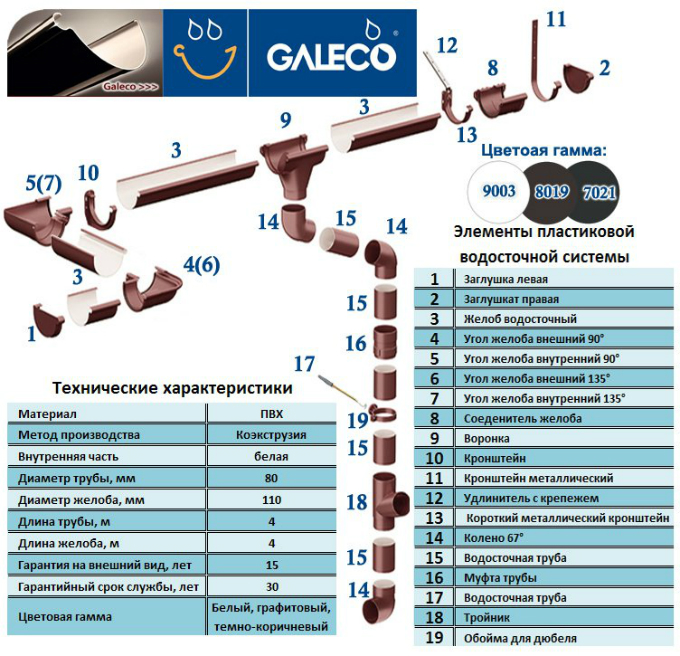

Типичное устройство кровельного водоотвода
Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.
Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет
Состав системы компонуется в зависимости от конфигурации системы водоотвода.
Желоб и соединительные элементы для него
Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.
Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.
При монтаже поворота руководствуются правилами:
- стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
- дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.
Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.
Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным
Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.
Возможные варианты кронштейнов-крюков:
- Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
- Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
- Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.
Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.
Элементы отводящего трубопровода
Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.
Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы
Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.
Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.
Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид
Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.
Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
Организованные наружные водосточные системы и их особенности
Устройство наружного водостока организованного типа представляет собой комплекс элементов для отвода осадков с кровли в предназначенные для этого места. В такие конструкции обязательно включаются:
- горизонтальные настенные или подвесные желоба;
- вертикальные (ливневые) трубы и сливы;
- соединительные элементы;
- элементы настенного и кровельного крепления.
Наружный водосток здания рекомендован для установки в климатических зонах, где практически отсутствуют температуры, могущие вызвать замерзание воды внутри водосточных труб.
Общая схема конструктивных элементов наружного водостока
Кроме как по способу организации, водосточные наружные системы принято различать по таким базовым критериям:
- материал для изготовления;
- сечение желобов и труб;
- форма полученной конструкции.
Классификация водосточных систем по материалу
По видам материала водосточные системы бывают:
- металлические;
- пластиковые.
В изготовлении металлических водостоков чаще всего применяют оцинкованную сталь горячего способа производства. Для дополнительной защиты материала конструктивные элементы покрывают с двух сторон полимерными составами (пурал, пластизол). Стальные конструкции имеют отличные эксплуатационные качества. Для них характерны:
- длительный срок службы,
- повышенная прочность,
- улучшенная устойчивость к влиянию неблагоприятных механических и химических внешних воздействий.
- стойкость к коррозии и деформациям от высоких и низких температур.
Водосточная система наружная из металла лучше всего будет служить в местности, для которой характерно большое количество осадков в виде снега с его периодическим сходом с кровли.
Элементы водостока из меди
Водосточные системы из меди, покрытой специальными лаковыми составами, предотвращающими ее потемнение, полноправно считаются самыми надежными и имеют наиболее длительный срок службы. Вполне естественно, что их стоимость несколько выше прочих материалов. При этом эстетические характеристики намного привлекательнее, а внешний вид может подойти практически под любой дизайн кровли.
Для изготовления пластиковых водостоков используют ПВХ повышенной прочности. Это легкий и одновременно прочный материал, не подвергающийся деформациям и коррозии, не требующий специального ухода. Применение пластиковых водосточных систем чаще всего находит место при устройстве мягких кровельных покрытий.
Классификация водосточных систем по форме и сечению
Диаметр труб в зависимости от требуемой пропускной способности водостока у разных производителей может быть в диапазоне 50-160 мм. Для желобов эти значения могут составлять 70-200 мм.
Когда вы будете рассчитывать оптимальный размер для устройства системы водоотведения на своей крыше, вам будет необходимо знать такие параметры, как
- общая площадь крыши;
- угол наклона;
- количество точек слива воды.
В целом, форма будущей системы будет полностью зависеть от формы крыши, для которой она монтируется
Форма водостоков на многоскатных крышах
Классификация[]
По способу организации системы водостока водосточные системы подразделяют на три основных вида:
- неорганизованная водосточная система,
- организованная внутренняя водосточная система,
- наружная организованная система водостока.
Первый способ (неорганизованная водосточная система) подразумевает стекание воды с крыши здания непосредственно на землю. Используется данная система только лишь для небольших строений, имеющих односкатную крышу. Второй способ (организованная внутренняя водосточная система) — применяется чаще всего в многоэтажных сооружениях. При таком способе системы отвода воды устанавливаются таким образом, что они располагаются внутри, на небольшом расстоянии от наружных стен. Третий способ (организованная наружная водосточная система) является наиболее распространенным. Этот способ предусматривает отвод дождевой воды и с кровли к водосточным трубам, расположенным снаружи здания.
Жёлоб водосточной системы с заглушкой, кронштейнами, сливом и трубой
По форме сечения трубы водосточные системы подразделяются на:
- Водосточные системы круглого сечения. Различают
- Водосточные системы прямоугольного сечения.
По диаметру желоба. В зависимости от площади сбора и расположения сливной трубы применяются желобы раздичных диаметров 100-150 мм.
По материалам изготовления водосточные системы различаются на:
- Металлические. Материалом для изготовления таких водосточных систем служит оцинкованная сталь или медь с полимерным покрытием или без него.
- Пластиковые. Материалом для таких водосточных систем служит ПВХ
Желоба
Типы желобов наружного водостока
- Карнизные водосточные желоба, они устанавливаются вдоль карнизного свеса.
Карнизный желоб
Парапетные водосточные желоба встречаются в старых домах, они собирают воду в желоб, расположенный между двумя парапетными стенами (такие архитектурные решения в современном частном строительстве встречаются достаточно редко). Парапетный желоб является конструктивным элементом крыши. Желоб создают из металла, или же выемка, куда поступает с крыш вода, покрывается битумным материалом. Вода подается в водослив. (рис).
Парапетный желоб
- Разжелобковые водосточные желоба направляют воду в карнизные или парапетные водостоки. Они являются разновидностью сливов в местах соединений скатов крыши.
Разжелобковый водосточный желоб
Формы желобов
Форма желобов может подбираться индивидуально в зависимости от проекта дома. В основном желоба бывают следующих форм:
- полукруглые;
Полукруглый желоб
- квадратные;
Квадратный желоб
- рельефные;
Рельефный желоб
Для регионов, где регулярно выпадает большое количество осадков, проходят сильные ливни и обильные снегопады, и при этом дом имеет большую площадь, для лучшего отвода воды строители рекомендуют квадратные желоба (так как квадратный желоб имеет большую площадь сечения, а значит, пропускает большее количество воды).
Рельефные желоба используются при определенных формах здания, а, кроме того, такая форма защищает сливную часть желоба от листьев и другого мусора.
Для того, чтобы желоб мог огибать углы здания, в комплектацию входят углы желоба. По краям желоба крепится заглушка. Для соединения двух желобов между собой применяется соединитель желоба.
