Изготовления обрешетки для гибкой черепицы

Технология создания обрешетки. Особенности конструкции

Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.

Мауэрлат для двухскатной крыши

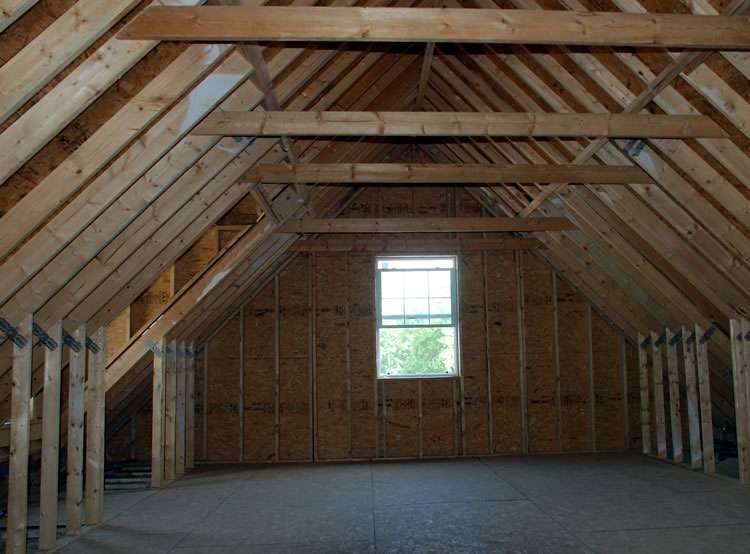

После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.

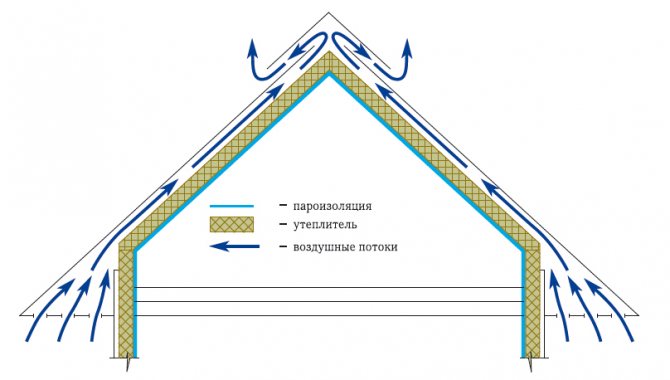

Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой

Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли

Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).

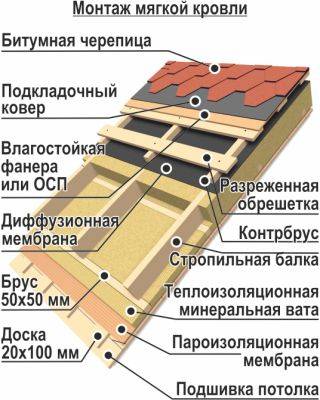

Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.

Утепление мансардной крыши пенопластом

Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.

Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).

Размещение листов фанеры или ОСП на стропилах крыши

Способ установки капельника

Технология установки капельников предполагает некоторые нюансы:

  • основной частью капельник фиксируется на доске обрешетки, при этом его нижний отрезок должен быть направлен в водосток;
  • соседние отрезки стальных капельников укладывают с нахлестом друг на друга;
  • дополнительную защиту края обрешетки обеспечивают фронтовые планки;
  • на следующем этапе начинают монтаж кровельного ковра, не забывая промазывать его края мастикой, чтобы он лучше схватился;
  • мягкое кровельное покрытие настилается поверх капельника.

Итак, обрешетка является очень важным элементом, позволяющим качественно уложить мягкое кровельное покрытие.

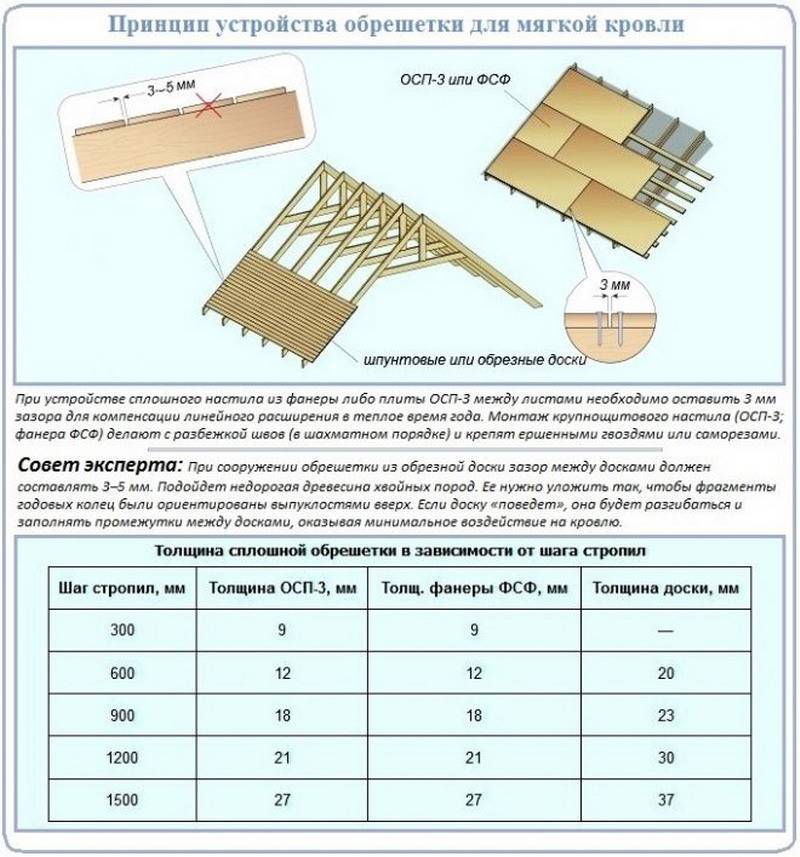

  1. Для мягкой кровли необходимы два слоя обрешетки, объединенные в единую конструкцию.
  2. Поверхность сплошной обрешетки не должна содержать перепадов высоты и дефектов.
  3. Во избежание повреждения мягкого покрытия, все выступающие острые ребра и изгибы должны быть закруглены.
  4. Как правило, применяется обрезная доска с шириной в 14 см.
  5. Чтобы влага не просачивалась в пространство под крышей, доску следует укладывать лотком вверх.
  6. Равно как и острые ребра, концы крайних досок необходимо округлить, чтобы не повредить кровельный материал.
  7. Защиту древесины от вредителей и гниения обеспечит обработка антисептиками.

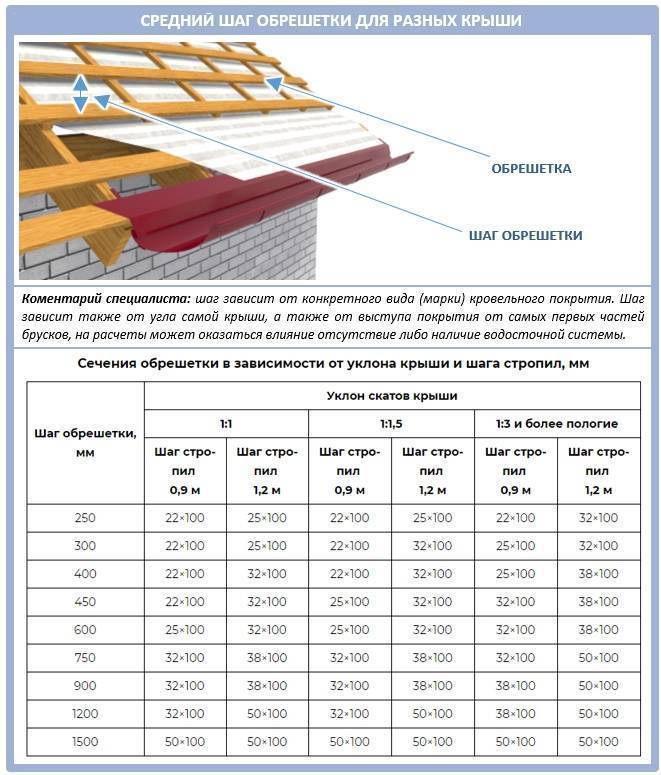

  8. Сила ветра в конкретном регионе, а также уклон скатной крыши, влияют на шаг обрешетки под мягкую черепицу. С увеличением силы ветра уменьшается.
  9. Влагостойкие листы фанеры или стружечную плиту под мягкую кровлю следует укладывать с отступом в 1 см, чтобы при разбухании материала от влаги, он не треснул.
  10. Капельник позволит обезопасить деревянные карнизы и обрешетку от затекания осадков.

Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.

При устройстве разреженной конструкции, ее элементы (доски) располагаются на стропилах не сплошняком, а с определенным шагом. В среднем, этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.

Мягкая кровля требует устройства сплошной обрешетки, которая представляет собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.

Особенности работы с мягкой кровлей

Во время монтажа мягкой черепицы следует соблюдать определенные условия:

  • Крыть мягкую кровлю допускается при температуре окружающего воздуха от +10°С. Нижние слои способные к приклеиванию при прогревании солнечными лучами будут самопроизвольно прилипать к основе.
  • При работе во время более низких температур этот слой не будет расплавляться. Придется прикладывать дополнительные усилия для прогрева нижних слоев. К тому же потребуется дополнительный инструмент.
  • Также не следует начинать работу в сырую погоду. Смонтировать покрытие сможете. Однако обрешетка быстро начнет гнить.

В общем, для работы с мягкой кровлей лучший период – лето. В зимний период лучше провести подготовку к работе. Вполне можно возвести стропильную систему и рассчитать шаг обрешетки под мягкую кровлю.

Заранее можно купить весь необходимый материал. Лишним он не станет, особенно в условиях постоянного повышения цен. Однако для него нужно создавать оптимальные условия для хранения. Так, не должны воздействовать прямые солнечные лучи. Иначе клейкий слой может начать плавиться. Температура не ниже 0°С.

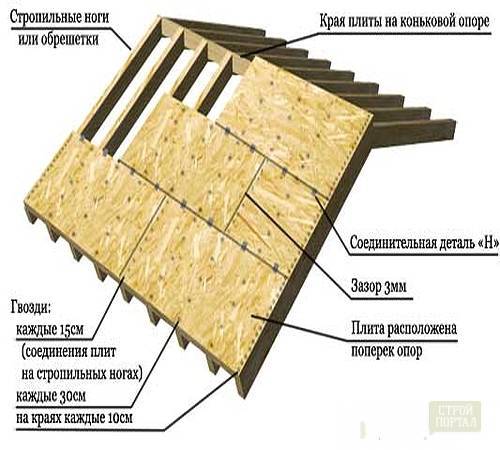

Укладка ОСБ на крышу под гибкую черепицу

При монтаже плит ОСБ под мягкую кровлю важно соблюдать ряд правил, чтобы сделать максимально качественное основание

  1. Крепление. Для фиксации плит к обрешетке чаще применяют гвозди с кольцевой накаткой (ершеные) или желтые саморезы длиной не менее 45 мм. Крепежи устанавливают в каждую доску несущей конструкции с шагом не более 15 см по краям плиты и 30 см в промежуточные планки обрешетки. Саморезы или гвозди должны располагаться на расстоянии не менее 1 см от края плиты.
  2. Технологический зазор. Листы ОСБ нельзя крепить вплотную друг к другу. Между ними обязательно оставляют зазор 3 мм. При изменении влажности и температуры на улице плиты могут слегка менять геометрию, что часто приводит к появлению перепадов по высоте и других дефектов. Этот зазор компенсирует возможное линейное расширение.
  3. Смещение в рядах. Плиты ОСБ укладывают так, чтобы в соседних рядах стыки смещались не менее чем на треть от длины. То есть для листов 2500 мм минимальная разбежка составит 83,3 см. Такое расположение обеспечивает оптимальную жесткость и более высокую устойчивость к деформациям в процессе эксплуатации кровельного покрытия. Риск образования видимых стыков и прогибов сводится к минимуму.
  4. Раскрой. Листы допускается резать как в продольном, так и в поперечном направлении. Быстрый и качественный раскрой обеспечивает циркулярная пила, чуть медленнее режет электрический лобзик, но при этом позволяет делать криволинейные вырезы. При небольших объемах работ можно обойтись обычной ножовкой по дереву.

Дополнение! Хотя плиты ОСП-3 относятся к влагостойким, не стоит оставлять подготовленное основание на длительное время под открытым небом. Поверхность лучше сразу же закрывать кровельным материалом.

Проверка качества обрешетки

Если обрешетка под битумную черепицу была смонтирована правильно, то она будет обладать рядом свойств:

  • Отсутствие прогиба под человеческим весом – провисающие элементы обрешетки существенно затруднят монтаж кровельного покрытия и его ремонт;
  • Отсутствие зазоров свыше допустимых пределов (если в обрешетке есть крупные щели, их нужно заделать кровельной жестью);
  • Отсутствие неровностей, выступающих гвоздей или сучков, которые могут нарушить целостность мягкого кровельного материала;
  • Отсутствие острых краев по всему периметру готовой обрешетки;
  • Качественно проведенная предварительная подготовка древесины, которая включает в себя высушивание досок и листов, а также их пропитку антисептиками.

Обрешетка крыши под мягкую кровлю считается законченной только в том случае, если она соответствует всем описанным требованиям.

Заключение

Для мягкой кровли подходит несколько видов обрешетки, поэтому перед тем, как сделать обрешетку под мягкую кровлю, нужно выбрать подходящую конструкцию. Если все нюансы были учтены, то остается лишь правильно провести монтажные работы, и готовая конструкция обеспечит надежную опору для мягкого кровельного покрытия.

ОСБ плиты – это плиты с плоской стружкой, которые подходят для всевозможных строительных работ, а также для покрытия кровли. Такие плиты для кровли состоят из 95% древесины хвойных или осиновых пород. Качественные плиты представлены на странице http://www.sferastroy.ru/e-store/goods/osp_3_plity_osb_3/ . Для изготовления этого материала используется связующий состав, который может склеить между собой стружку и придать ей влагостойкие свойства. Клеящий состав, используемый для изготовления осп-панели экологически безопасен. После технологического процесса проводят еще и дополнительную обработку, которая усиливает эксплуатационные свойства ОСБ плит. Преимущество данных плит в том, что они сочетают в себе низкую стоимость с превосходным качеством.

Влагостойкие плиты для кровли являются пока что наилучший вариант при создании кровли. Ведь крыша, покрытая ОСБ плитами, не только имеет замечательный внешний вид, но она еще и прекрасно противостоит капризам погоды. Кровля из ОСБ может без проблем выдержать сильный ветер, дождь, палящее солнце и даже снежные сугробы. Кроме того. OSB для кровли полностью соответствуют всем стандартам и современным правилам строительства, к тому же они отличаются необычайной долговечностью. Такие плиты производят в США и Канаде, а их дальнейшая продажа осуществляется через огромную сеть региональных складов.

Строительные плиты из ОСБ для кровли подойдут и в качестве настила, особенно они хороши для монтажа гибкой черепицы шинглас

Важно, что обрешетка таких плит ОСБ имеет ровную и гладкую поверхность, это облегчает технологический процесс установки многих стройматериалов. У плиты ОСБ имеется жесткое основание, оно не подвержено деформации при воздействии влаги

А благодаря своей структуре из щепы с крестообразной ориентацией, данный строительный материал очень надежно можно прикрепить к каркасу крыши.

Плита ОСБ замечательно подходит для кровельных работ благодаря тому, что ей не составляет труда придать нужный размер и форму, так как она легко распиливается. Толщину такой плиты рассчитывают, учитывая снеговые нагрузки и шаг обрешетки. Главными качествами ОСБ плит считают: однородность, жесткость, долговечность превосходную геометрию листа. Направление волокон качественных плиты OSB должно быть перпендикулярно основным балкам. ОСБ особенно больших размеров перекрывают почти все расстояние между опорами и при этом они максимально повышают надежность всей кровельной конструкции. ОСБ плиты значительно превосходят физико-механические свойства фанеры, поэтому ее и считают более подходящим материалом при сплошном кровельном настиле.

Обрешетка – неотъемлемая часть кровельной конструкции, именно от нее зависит долговечность и дизайн всей кровли. Так как типы кровельных настилов различны, то и обрешетку под них изготавливают разную. К примеру, под фальцевую или готовую кровлю изготавливают сплошную обрешетку. Настил обязательно должен обладать повышенной прочностью и плотностью, гладкостью и однородностью поверхности. Именно из-за этого OSB для кровельных настилов считают оптимальным настилом, который отвечает всем стандартам качества.

Основные требования

Качественное сплошное основание характеризуется:

  • жесткостью – настил выдерживает вес человека, не прогибаясь;
  • ровной поверхностью скатов, отсутствуют перепады по высоте между элементами основания;
  • отсутствием выступающего крепежа, сучков, острых краев плит или досок, способных нарушить целостность кровельного покрытия;
  • стойкостью к деформациям, ветровым нагрузкам;
  • устойчивостью к биологическому разрушению.

Чтобы смонтировать своими руками надежное основание под битумную кровлю, важно грамотно выбрать материалы и придерживаться проверенной технологии работ

Требования к пиломатериалам

Для монтажа выбирают пиломатериал (бруски и доски) хорошего качества:

  • элементы должны быть одной толщины, чтобы избежать перепадов высоты;
  • исключается наличие торчащих и выпадающих сучков, гнили, дефектов (трещин, выемок) размером более 0,6 см;
  • исключается деформация – доски и бруски должны быть ровными, без прогибов,
  • допустимая влажность пиломатериала – до 20%, обрешетка из влажной древесины со временем начинает коробиться, что приводит к повреждению битумного ковра, проникновению влаги под внешнее покрытие кровли.

Сборку сплошной обрешетки выполняют из обрезной доски, также можно использовать шпунтованную. Необрезная доска не применяется, поскольку настил получится неровным и не позволит качественно смонтировать мягкую кровлю.

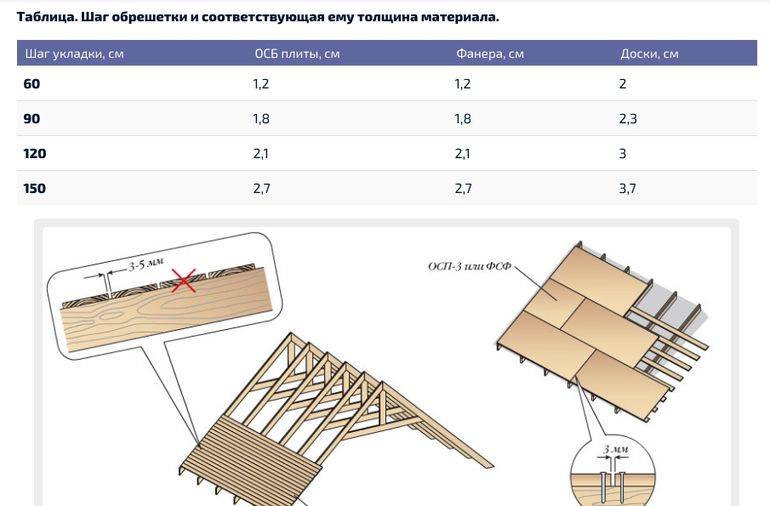

Используют доски шириной 14 см и более. Толщину выбирают с учетом шага установки стропильных ног:

  • менее 90 см – 2 см;
  • 90 см – 2,3 см;
  • 120 см – 3 см;
  • 150 см – 3,7 см.

Перед монтажом важно весь нарезанный в размер пиломатериал обработать антисептиком и антипиреном, либо универсальным составом для защиты древесины от повреждения насекомыми и грибком, повышения устойчивости кровельной системы к возгоранию

Требования к листовому материалу

Для обустройства основания применяют влагостойкий листовой материал – фанеру ФСФ либо ориентированно-стружечную плиту ОСП-3. При выборе учитываются следующие факторы:

  • Плиты ОСП дешевле, легко пилятся, их можно крепить гвоздями или саморезами по дереву без предварительного сверления. Но обрешетка из ОСП менее устойчива к ветровым нагрузкам, так как у нее ниже прочность удержания крепежей. Из листа, состоящего из стружки и связующего, проще вырвать крепежные элементы, он может расколоться при сильном ударе.
  • Фанеру ФСФ сложнее пилить, есть риск расслоения материала на кромках при распиле. Под крепеж требуется высверливать отверстия, что повышает трудоемкость монтажных работ. Но настил из влагостойкой фанеры выдерживает повышенные ветровые, ударные и эксплуатационные нагрузки.

На выбор толщины листового материала также влияет расстояние между стропильными ногами:

  • до 60 см – 0,9 см;
  • 60 см – 1,2 см;
  • 90 см – 1,8 см;
  • 120 см – 2,1 см;
  • 150 см – 2,7 см.

Плиты ОСП и фанерные листы требуется обработать антисептиком и антипиреном перед монтажом.

Требования к крепежу

Обрешетка под мягкую кровлю требует надежного крепления. Применяют саморезы по дереву с плоскими шляпками или ершенные гвозди – такие метизы прочно удерживаются в древесине стропил. Шляпки крепежных элементов не должны выступать над поверхностью настила.

Что стелят под мягкую черепицу. Частые ошибки при монтаже крыши из мягкой черепицы

Монтаж мягкой битумной черепицы необходимо проводить в соответствии с инструкцией производителя.

Невнимательное изучение технической документации, ошибки при выборе материалов для кровельного пирога, спешка и желание сэкономить приводят к различным проблемам, среди которых: протечки, визуальные дефекты, сокращение срока службы покрытия.

Знание самых распространенных ошибок позволит избежать непредвиденных ситуаций и серьезных затрат на срочный ремонт.

Использование влажных пиломатериалов. В процессе эксплуатации дома, доска, используемая для обрешетки, высыхает и деформируется. Скат становится неровным, это приводит к отклеиванию гонтов, затеканию воды, снижению устойчивости к ветровым нагрузкам. Для устройства обрешетки нужно использовать обрезную доску хвойных пород с влажностью не более 20%.

Укладка OSB без зазоров. Это приводит к деформации мягкой черепицы в местах стыковки OSB листов и образованию возвышений, портящих внешний вид кровли. Компенсационные зазоры препятствуют давлению листов друг на друга при повышении температуры или увеличении влажности. В инструкции по монтажу сказано: «между листами OSB нужно оставлять зазор 2-3 мм».

Неправильное хранение подкладочного ковра. На материале образуются загибы и складки, вмятины и заломы. В результате уложенный подкладочный ковер теряет идеальную геометрию поверхности. Монтаж мягкой черепицы становится более сложным, подобрать рисунок становится тяжелее, на поверхности готовой кровли образуются волны. Храниться подкладочный ковер должен в вертикальном положении при нормальной влажности и температуре не выше +30ºС.

Укладка подкладочного ковра при низкой температуре. При повышении температуры происходит естественное изменение линейных размеров листов OSB. Это приводит к образованию волн на кровле из гибкой черепицы. Дефект больше косметический и со временем может пройти. Но стоит ли рисковать? Производители рекомендуют укладывать подкладочный ковёр при температуре не ниже +5ºС.

Ошибка в подборе материала: толстый ковер, тонкая черепица. Такое сочетание «проявляет» все недочёты и огрехи в монтаже основания и подкладочного ковра. Появляются неровности, волны, в результате снижается устойчивость покрытия к ветру и механическим нагрузкам. Лучше использовать мягкую черепицу и ковер одного производителя, при этом, толщина черепицы должна быть больше.

Ошибки при монтаже ветровых планок. Эти доборные элементы обеспечивают герметичное соединение кровли и фронтонов здания. Неправильный монтаж приводит к затеканию воды под черепицу и в кровельный пирог . Фронтонные планки начинают укладывать от карниза, делая нахлест между соседними элементами не менее 5 см. Прибивают планки кровельными гвоздями в шахматном порядке.

Использование для крепления меньшего количества гвоздей или гвоздей без насечек. Экономия на крепежных элементах или использование не предназначенных для фиксации кровли гвоздей приводит к уменьшению надежности кровли. Гонты в этом случае легко срываются сильным ветром. Для монтажа мягкой черепицы используются кровельные гвозди с насечками , длиной 25-30 мм с широкой шляпкой. На один гонт 4 — 6 гвоздей (в зависимости от угла наклона крыши).

Монтаж без использования разметки. Укладка гонтов «на глаз» приводит к формированию кривого рисунка. Разметка играет роль направляющих, горизонтальные линии наносят с помощью строительной шнурки или используют натянутую веревку.

Использование гонтов только из одной пачки. Это приводит к формированию «эффекта зебры», что негативно скажется на внешнем виде кровли. Производители рекомендуют брать по одному гонту из 5-6 разных пачек, чтобы избежать разбежки в цвете.

Монтаж в жаркую погоду. При температуре более +25ºС битум в составе гибкой черепицы размягчается. Это затрудняет передвижение по уже смонтированной черепице, возникает риск повреждения гонтов обувью. Кровельные работы лучше проводить при температуре +5 — +20ºС в сухую погоду.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 — двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

  • Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
  • Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
  • Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

  • Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
  • Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

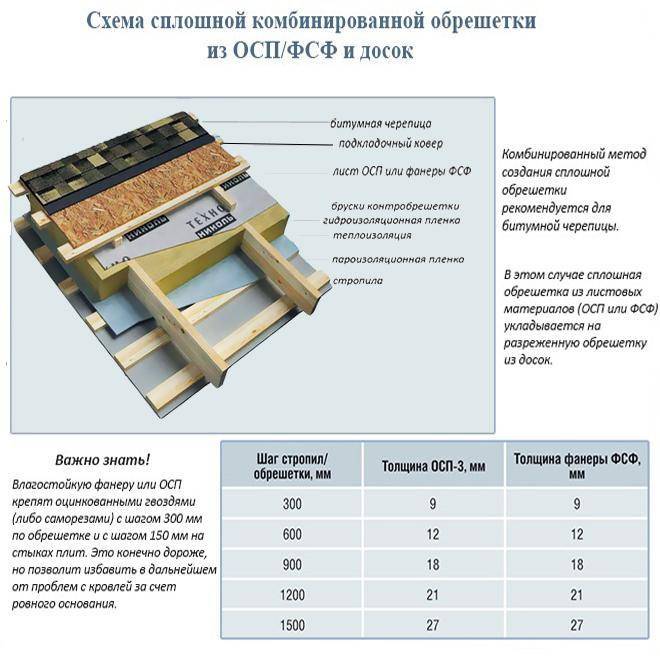

Вариант #2 — комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

  • Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
  • Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
  • Фанера или ОСП-3: толщина 9-12 мм.
  • Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

  • При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
  • Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
  • Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Стропильная система мансардной крыши

Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.

Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика. Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.
