Изготовление винтовых свай для фундамента своими руками

Видео: монтаж винтовых свай своими руками

Сваи, активно используемые сейчас строителями во всём мире, представляют собой полые трубки с диаметром до 30 сантиметров. К их концам приварены специальные винты. Их используют для строительства тяжёлых зданий и сооружений. Однако для строительства небольших лёгких конструкций могут быть использованы сваи диаметром от 57 до 108 мм, что экономически более целесообразно.

Полые трубки ввинчиваются и вдавливаются в подготовленный грунт, после чего их концы срезают в один уровень, а на верхушку устанавливают оголовок. После этого сверху делают обвязку. В зависимости от способов обвязки, её могут делать как с помощью дерева, так и металла. Как только всё это будет сделано, полость каждого свая заливается бетоном, дабы укрепить фундамент будущего сооружения и избавиться от воздуха, который находиться в трубках. Также это делается и для того, чтобы предотвратить коррозию, которая может негативно сказаться на устойчивости будущих сооружений.

Сваи могут устанавливаться двумя способами, каждый из которых имеет свои особенности. Первый способ – механическое ввинчивание. Благодаря специальной технике, которая используется при этом методе, можно значительно сократить время возведения фундамента. Более того, этот метод позволяет добиться строго вертикального ввинчивания, что может благоприятно сказаться на устойчивости сооружений. Второй способ – ручное ввинчивание. Этот метод является более экономичным, но он требует определённой сноровки и навыков. Дело в том, что если с первого раза не получиться ввинтить свай, то второй попытки в этом случае быть не может.

Ориентировочная стоимость

Сколько стоит винтовой анкер для возведения дома? В статье приводится примерная цена сваи на российском рынке:

1. Свая размером 108/300. Наконечник наварен. Длина изделия составляет 1650 мм. Стоимость 1 550 р
2. Свая того же размера длиной в 3000 мм — 2050 р.
3. Трехметровый аналог того же диаметра, разницу составляет выполнение литого наконечника и наличие оцинковки. Стоит 3 200 р.
4. Оголовок, дающий возможность соединить опоры ростверком, выполненным из бруса или же швеллером из стали. Ценится 300 р.
5. Сваренный наконечник размером 133/350 при длине 1650 мм Обеспечивает стоимость сваи в 900 р
6. То же самое изделие длина которого составляет 3000 мм цениться в 2 350 р.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

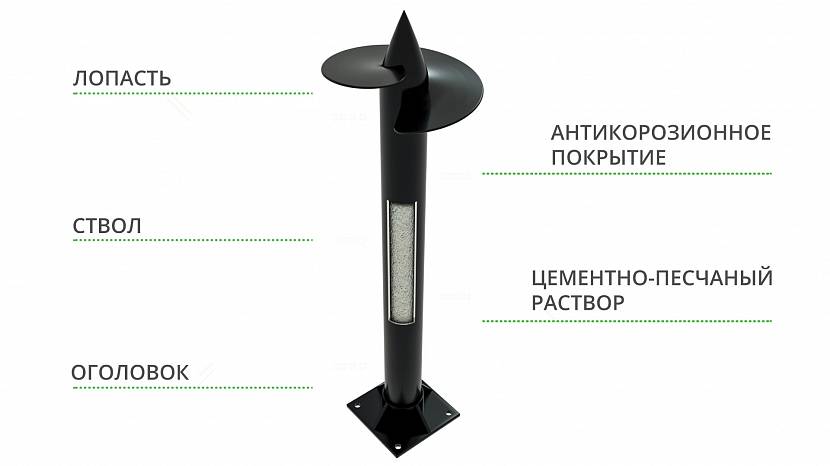

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Как закрутить винтовые сваи своими руками

1. прут (лом), продетый в проушины сваи – самое простое приспособление. Удлинить прут можно путем одевания с двух сторон полых труб. Однако такой подход чреват деформацией сваи. Причиной может стать: достижение сваи плотного грунта, твердого предмета, недостаточная толщина ствола сваи (трубы).
2. монтажный оголовок. Приспособление позволяющее исключить деформацию верхней части сваи. Монтажный оголовок изготавливают из трубы, на которую наварены хомуты. При данном способе прут (рычаг) вставляется в хомуты.
3. мясорубка. Приспособление, имеющее привод от электродрели. Мощность дрели должна составлять более 1000 Вт, количество оборотов в минуту – 600.
4. мотобур.
5. сваекрут. Такое приспособление позволит полностью механизировать процесс закрутки. Правда, ввиду его стоимости, покупать приспособление целесообразно только при необходимости закручивания большого числа свай. В частности, его покупают строительные бригады. Однако сваекрут можно арендовать, эта услуга обойдется в 800 руб/час. Минимальное время – 8 часов.

Как правило, застройщики не рискуют закручивать винтовые сваи под дом самостоятельно. В этом случае привлекается специальная техника, которая выдвигает единственное условие – свободный доступ к месту установки. Техника работает намного быстрее и эффективнее людей, единственный минус – высокая стоимость. Помимо этого, нужно будет оплатить работу бригады из трех людей (минимум) – одного оператора и двух человек контролирующих процесс закручивания.

Винтовые сваи на забор — что это такое

Название максимально точно и ёмко отражает суть винтовых свай. Они выглядят как металлические трубы с резьбой на конце. Иногда вместо резьбы можно увидеть лопасти. Это сделано специально, чтобы элемент надёжнее держался в грунте. Внутри металлическая труба пустотелая.

Когда предстоят работы на тяжёлой, каменистой почве, строители пускают в ход комбинированный вариант – трубы с резьбой и усилением в виде лопастей. Самый надёжный вариант свай имеет две лопасти для равномерного распределения давления.

Самые распространённые типоразмеры – 57, 78 и 89 миллиметров. При выборе диаметра стоит учитывать тип почвы на участке и материал для обшивки основы.

• У вас каменистый грунт? Рекомендуем заказать винтовую сваю, которая имеет двойные лопасти.
• Когда грунт состоит из песка и торфа, покупаются элементы с закрытым наконечником.
• На любых других видах почвы применяется свая с открытым наконечником.

Все о винтовых сваях в видео

Имейте в виду, что из-за пустотелости труб они не пригодны для фундамента дома. Всё-таки, мы с вами говорим о разных видах нагрузки. Для фундамента принято использовать только литые сваи.

Кстати, диаметр, длина свай влияют на цену. Например, труба диаметром 89 мм будет стоить вдвое дороже 57-миллиметровки. Раз уж мы с вами затронули вопрос цены, откроем маленький секрет. Те, кто устанавливает заборы на металлических сваях самостоятельно, экономят до 50% стоимости забора!

Если не верите, позвоните в любую фирму, которая устанавливает опоры с помощью специальной техники. Кстати, придётся заплатить еще n-ную сумму денег за исследование грунта. Без этой процедуры серьёзные компании не приступают к установке.

Винтовые сваи для заборов

Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.

Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.

Сваи принято различать по нескольким параметрам.

Во-первых, они делятся по виду резьбы:

• имеющие стандартную резьбу (рис. 1);
• с лопастями;
• с комбинированной резьбой (рис. 2).

Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.

Во-вторых, сваи различаются по своему диаметру.

Наиболее популярные сечения для установки заборов:

• диаметром 57 мм;
• диаметром 76 мм;
• диаметром 89 мм.

Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.

В-третьих, их различают по способу изготовления:

• сварные;
• комбинированные;
• литые.

Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.

Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.

Сварные сваи

Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.

Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:

• для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
• с наконечником открытого типа – подходит для любых грунтов;

с наконечником закрытого типа – также подойдет для грунта любого типа.

Литые винтовые сваи

Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.

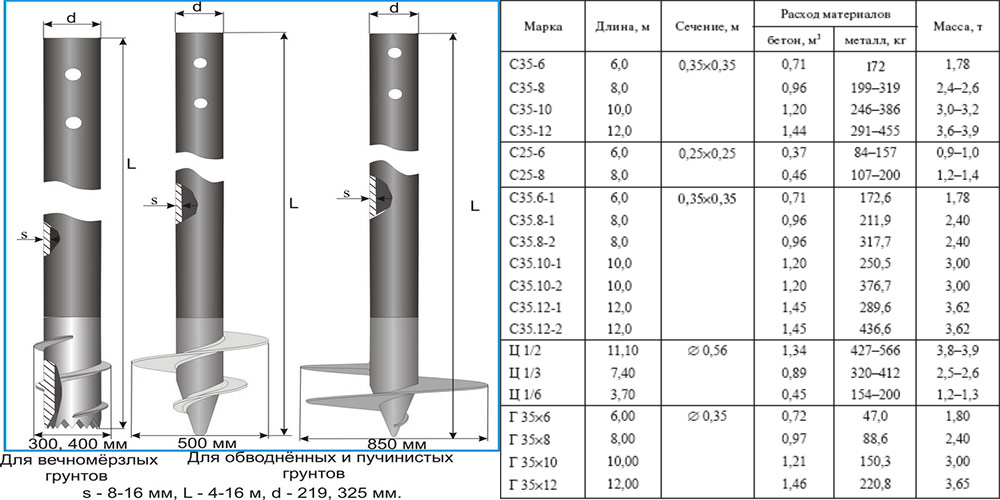

Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:

Выполнение монтажа свайного поля

Схема свайного поля и нижней обвязки.

Список инструментов, которые понадобятся для выполнения подобных работ своими руками:

• арматура для разметки;
• болгарка;
• рычаги;
• сварка;
• обычный и магнитный уровень, при этом для точности есть смысл применять лазерный уровень;
• составляющие для смеси бетона, емкость.

На подготовительном этапе работ по установке фундамента на винтовых сваях необходимо будет сделать чертежи, выполнить расчет необходимого количества свай и определиться, какой длины они будут. Для данных целей понадобятся результаты инженерно-геологических исследований имеющегося участка, кроме того, будут нужны и топографические чертежи-схемы, которые могут быть сделаны геодезистами. По ним выполняется привязка плана размещения фундамента изготавливаемого дома к ситуации на местности и разметка свайного поля. Для удобства план изготавливаемого строения разделяется на прямоугольники, что облегчает контроль соответствия разметки и местоположения каждой из свай.

Изготовление свайного поля рекомендуется начинать с завинчивания свай, которые будут располагаться в углах намеченных прямоугольников: они будут играть роль реперов для разметки расположения свай, находящихся внутри данных прямоугольников.

По углам участка, который должен быть тщательно расчищен и по возможности выровнен, необходимо установить арматуру по очерченному периметру.

Арматура или колышки соединяются веревкой, которую понадобится сильно натянуть, чтобы она нигде не провисала. Далее по веревке на расстоянии, которое было просчитано заранее, необходимо установить все точки (с помощью арматуры более 50 см). Отсчет надо вести от места пересечения веревки. При этом поле может быть самым разным.

Схема монтажа буронабивной сваи.

Устанавливать арматуру необходимо с учетом того, что места бурения должны быть расположены рядом. Следует измерить диагонали, которые получились, чтобы убедиться в том, что расстояния одинаковы. Если в процессе закручивания свай используется бур, его диаметр должен быть немного больше, чем диаметр трубы.

Установка свай должна начинаться с углов. Расстояние между сваями при этом должно быть одинаковым. На сваю устанавливается магнитный уровень (угол наклона – максимум 1-2°). Это нужно для того, чтобы она не уходила от вертикали. Чем более плотным будет свайное поле, тем надежнее изготавливаемый своими руками фундамент.

Самостоятельное изготовление винтовых свай

Сваи ручного производства

Выбрав в качестве основания дома свайный фундамент, необходимо определить, какие сваи будут использоваться. Элементы заводского изготовления отличаются прочностью и надежностью, но стоят дорого. Сваи собственного изготовления потребуют меньших затрат, но гарантия качества в этом случае сводится к минимуму.

Остановив выбор на сваях ручного производства, важно тщательно изучить конструкцию винтовой сваи и технологию ее изготовления

Конструкция сваи

Сваи и заводского, и собственного изготовления имеют одинаковое строение:

https://youtube.com/watch?v=mTynuSvGAwo

• Основным элементом винтовой сваи является ствол. Он представляет собой круглую трубу, стенки которой имеют толщину не меньше 4 мм.
• Другая важная часть – наконечник в виде конуса, расположенный на нижнем конце сваи.
• Не менее важна спиральная лопасть, приваренная к конусному наконечнику.
• На винтовые сваи, которые предполагается использовать в качестве основания под деревянные строения, дополнительно приваривают квадратные пластины с отверстиями – оголовки.

Подготовка к изготовлению свай

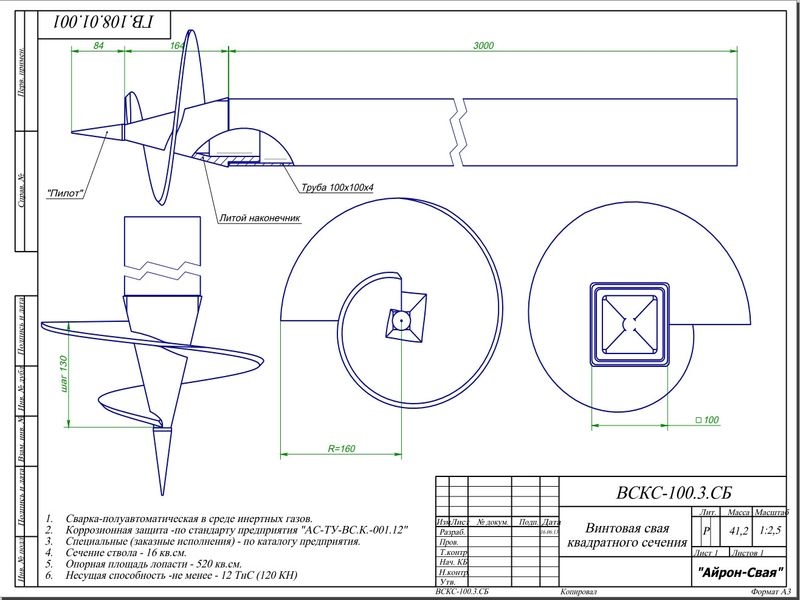

Перед тем, как приступить к изготовлению винтовых свай своими руками, необходимо сделать чертеж изделия. На нем указываются основные параметры сваи:

• Диаметр ствола.
• Высота конусного наконечника.
• Общая длина сваи (ствол + наконечник).
• Расстояние между нижним краем лопасти и вершиной конуса.

Чертеж изделия во многом облегчит его разметку и сборку.

Изготовление лопастей: пошаговое руководство

Делаем лопасти для самодельной сваи

1. Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
2. Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
3. Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
4. Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.

Изготовление конусного наконечника

Конусный наконечник

Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре. Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой. Полученные треугольники на конце трубы сбивают к центру до полного соединения. Линии стыков проваривают сплошным швом

При этом важно следить за качеством работы

Окончательная сборка свай

Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи

Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.

Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники

Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности

Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

• Шпагат.
• Рулетку.
• Металлическую арматуру (прутья).
• Лом.
• Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай

Разметка свайного поля

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

• Вставляется лом в отверстие, существующее на изделии.
• Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

1. Дрель.
2. Редукторный гайковерт.
3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт

Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня

Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.

Изготовление и установка винтовых свай своими руками

Фундамент на винтовых сваях — это универсальная конструкция, которую возводят на любых грунтах. Работы могут проводиться при самых низких температурах, во время осадков, во всех климатических широтах. Для малоэтажного строения винтовые сваи своими руками можно сделать при помощи сварочного аппарата, стальной трубы и листовой стали. Данный тип фундамента пользуется популярностью, так как является самым надежным на сложных грунтах, на уклонных, водных, болотистых участках. К его преимуществам относятся легкий монтаж и низкая себестоимость.

Устройство винтовой сваи

Винтовая свая изготавливается из высокопрочной стали. От внешних факторов она защищается покрытием на основе эпоксидной смолы или антикоррозионной грунтовкой. В целом изделие представляет собой конструкцию из 3-х частей:

• пустотелая труба;
• наконечник;
• спиралевидная лопасть.

Нижний конец трубы имеет заостренную (коническую) форму. Верхний конец представляет собой оголовок, который приваривается после вкручивания трубы в грунт и заливки в нее бетонного раствора. Параметры всех частей конструкции зависят от веса строения, габаритов фундамента, типа грунта. Лучше не подбирать их приблизительно, а заказать расчет в проектной организации. Так Вы будете уверены, что изготовление свай происходит с соблюдением норм строительства и с учетом особенностей грунта.

Материалы для изготовления

Для изготовления винтовой сваи требуются знать следующие данные:

• длина трубы;
• диаметр трубы;
• длина наконечника;
• шаг лопасти;
• диаметр лопасти;
• угол наклона лопасти к плоскости;
• линия приваривания винта к трубе;
• толщина стали (для частного домостроения равна 4 мм).

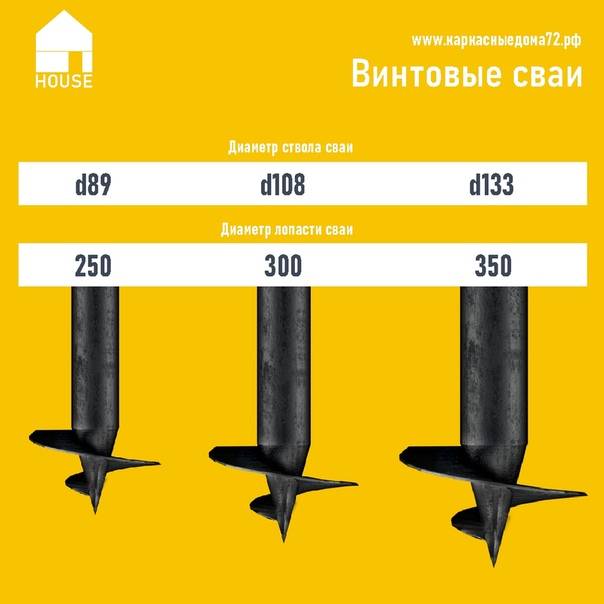

Для примера приводим значения диаметра трубы и условия применения данных свай в строительстве:

• 57 мм — для легких заборов (диаметр лопасти 200 мм);
• 102-108 мм — для домов каркасного типа (шаг винта 50 мм, диаметр винта 300 мм);
• 133 мм — для домов из камня, кирпича, дерева, различных блоков;
• 159-325 мм — для тяжеловесных зданий, включая многоэтажные и промышленные.

Процесс изготовления

Итак, Вы решили построить небольшой дом, гараж, хозпостройку на фундаменте данного типа. Длина каждой сваи не должна быть меньше 200 мм. Их изготовление потребует наличия следующих материалов:

• труба подходящего диаметра;
• лопасть подходящего диаметра и шага;
• конусообразный наконечник (например, длиной 150 мм).

Для работ потребуется электрический сварочный аппарат и электроды 3 мм. Лопасти и конусы нарезают из листовой стали, при этом следует учесть особую конфигурацию винтов. Конус размечают в виде равнобедренного треугольника с основанием, равным длине окружности. Длина сторон равна длина конуса (Скачать чертеж).

Важно: самостоятельное изготовление и сварка частей должны проводиться с четким соблюдением параметров. Малейшие изменения могут привести к нарушению технологии. Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования

Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования.

Установка своими руками

Сваи можно ввинтить в землю при помощи ручных приспособлений. Самое простое из них — металлическая труба, которую вставляют в петли, заранее приваренные к верхней части основы. Их делают из арматуры d=10 мм. Эту трубу толкают, как рычаг, она вращает сваю, происходит ее ввинчивание в грунт. Подробно установка винтовых свай своими руками основана на определенной последовательности действий. Соблюдайте данную инструкцию:

1. Проведите разметку свай на участке согласно расчетам фундамента. Максимальное расстояние между ними не должно превышать 3 м, самым надежным считается расстояние 2 м.
2. Каждую трубу установите строго вертикально острым концом с лопастью вниз.
3. При помощи трубы или лома, вставляемых в петли и используемых, как рычаг, ввинтите сваю в грунт. Минимальное заглубление составляет 1,5 м. Если грунт состоит из суглинка и глины, вворачивание продолжают сквозь них до твердого слоя земли.

Заключительные работы

Высота над грунтом должна соответствовать проектным расчетам. Она может быть разной, если участок имеет уклоны, возвышения. Именно поэтому фундамент такого типа не требует предварительного выравнивания участка. Главное, чтобы верхний край всех труб находился на одном уровне (контролируют лазерным строительным уровнем).

После установки свай в их полость заливают бетон М300. Для изготовления 1 м3 берут:

• 400 кг цемента;
• 1300 кг щебня;
• 650 кг песка;
• 180 л воды.

Усиление ленты свайного фундамента.

Чтобы построить дом без погреба и цоколя, следует выбрать фундамент винтовой. Он состоит из свай, которые вкручиваются в землю как шурупы. Не рекомендуется для твердых почв. Как правильно установить винтовые сваи для фундамента своими руками — нагляднее покажет видео.

Процесс строительства состоит из следующих этапов:

1. определяем количество необходимых опор и величину нагрузки на них. Расчет нагрузки на болтовые сваи для фундамента производится по формуле: площадь дома x (40 + 15xV), где B — высота фасада здания;
2. делаем разметку на земле при помощи кольев и веревки;
3. просверливаем отверстия под свай. Их диаметр должен быть немного меньше диаметра лопастей сваи; устанавливаем опоры;

Важно! Обязательно используйте уровень для соблюдения строгой вертикальной установки. Если опора неровная, фундамент не выдержит нагрузки. лишняя длина сваи удаляется дробилкой; К обрезному краю опоры приваривается стальная площадка

К нему прикреплен металлический швеллер

лишняя длина сваи удаляется дробилкой; К обрезному краю опоры приваривается стальная площадка. К нему прикреплен металлический швеллер.

Как сделать свайный фундамент из проволочной сетки.

Проволочная сетка — это часть фундамента, возвышающаяся над поверхностью земли. Он предназначен для распределения нагрузки на свайную конструкцию. Для изготовления ростверка используются железобетонные или металлические балки, объединяющие сваи в единую конструкцию. Чтобы правильно построить ростверк, необходимо соблюдать следующую последовательность:

Возводится опалубка; проложена арматура. Его тщательно укрепляют, чтобы избежать возможного смещения; заливается бетон. Убедитесь, что нет протечек за пределы опалубки; воздух выходит из бетона. Делать это можно с помощью обычной арматуры;

Процесс застывания винтовых свай.

Для этого накройте его полиэтиленовой пленкой. В течение недели необходимо периодически снимать полиэтилен и поливать конструкцию; затем снимается опалубка.

Чтобы построить прочный и надежный дом, нужно правильно обустроить его фундамент. Перед тем как приступить к строительству, внимательно ознакомьтесь с основными принципами кладки постройки и основными правилами монтажа. Соблюдая все необходимые технологии, вы отлично справитесь с самостоятельным возведением фундамента.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

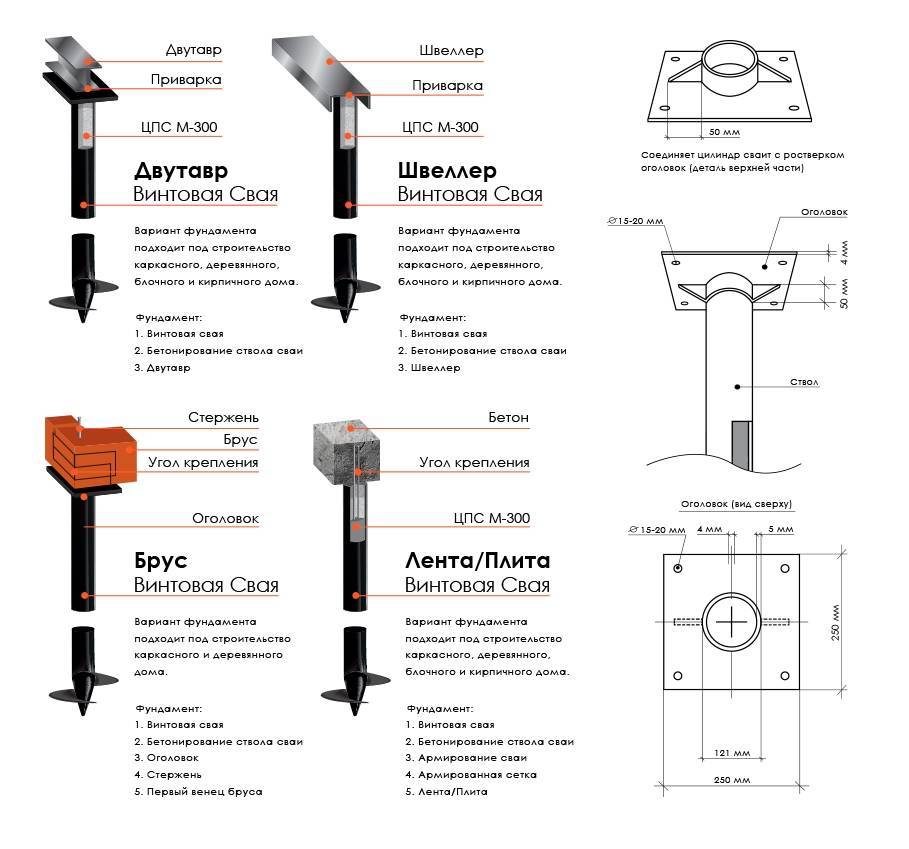

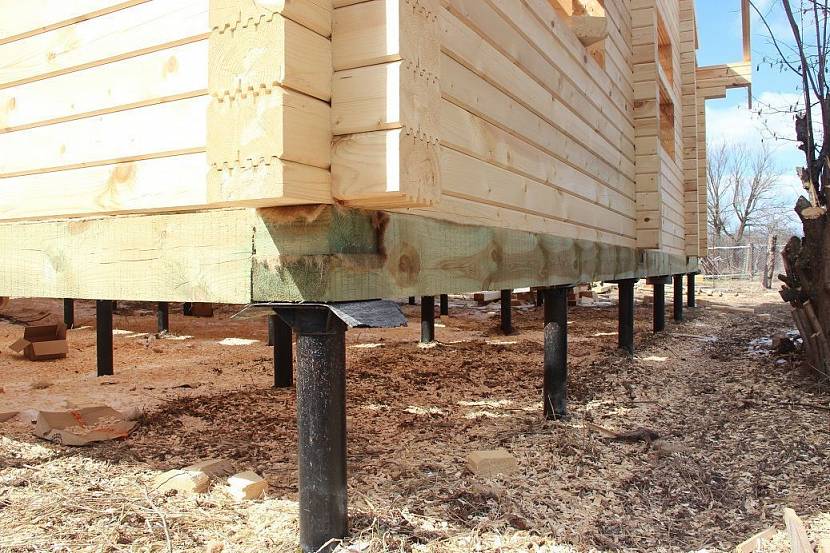

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.
