Основные методы снижения шума

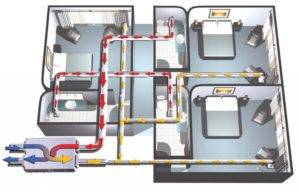

работа вентиляции в квартире
Борьба с шумом начинается на этапе проектирования здания. Воздуховод между жилыми комнатами должен проходить по коридору и вспомогательным помещениям. Тогда в спальне и детской будут максимально комфортные условия для отдыха.
Количество колен следует сократить до минимума. Каждый поворот – это источник шума воздуха. Систему вентиляции следует проектировать таким образом, чтобы поток шел в одном направлении. Оптимальный вариант – от комнат к кухне и ванной комнате. Состыковку труб делают под острым углом. Сечение воздуховода по ходу увеличивается. Каждый перепад – изменение скорости движения воздуха и дополнительный свист.
Принудительная вентиляция должна усиливать естественное движение воздуха – более плотного к разряженному – перепад по высоте, горячего в сторону холодного.
Уже работающая вентиляция исправляется звукоизоляцией шумных конструкций и установкой в наиболее проблемных местах специальных элементов.
Звукоизоляция

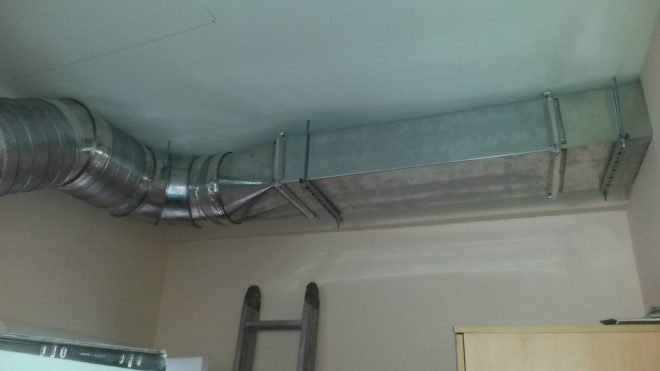

звукоизоляция воздуховода
Звукоизоляция вентиляции проводится устранением основных источников шума и закрытием всей конструкции специальных изолирующим материалом.
- Закрепить все доступные детали вытяжной системы. Они перестанут дребезжать – вибрировать.
- В местах соединения труб установить резиновые прокладки.

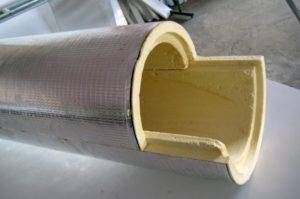

- Обмотать короба и воздуховоды снаружи звукопоглощающим материалом. Закрепить его.
В местах, где конструкция плотно прилегает к стене или потолку, звукоизолирующими материалами покрывают только открытые части вентиляционных элементов.
Места, где работают канальные установки, также изолируются снаружи. Предварительно выводится наружу шнур питания. Нельзя оставлять его под звукоизоляцией.
Шумоглушители
шумоглушители системы вентиляции
Для снижения аэродинамического шума устанавливаются шумоглушители. Они имеют стандартные размеры и приобретаются в магазине готовыми. В систему монтируются во время строительства, на этапе создания межэтажных перекрытий. Можно установить в действующих домах во время капитального ремонта.
Шумоглушители выпускаются трех видов:
- трубчатые прямоугольные;
- трубчатый с круглым сечением;
- пластинчатые.

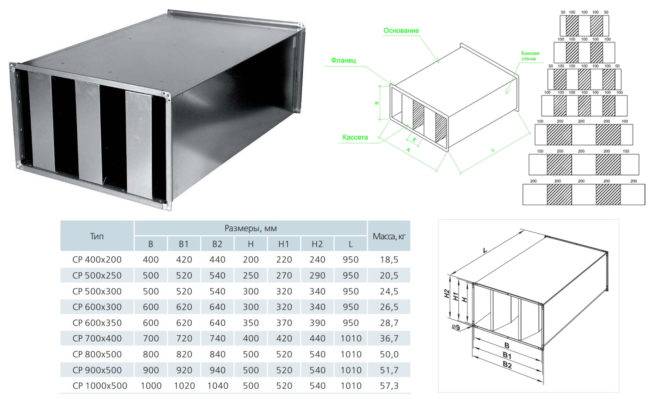

Прямоугольные глушители имеют металлический корпус по размеру соответствующий стандарту вытяжной трубы. Сверху металлический кожух. Он удерживает прокладку из мягкого материала от деформации и разрушения. Между ними помещена диафрагма, гасящая звуковые колебания и одновременно поглощающая шум. Она сделана из технической ваты или волокнистого материала.
Прямоугольные глушители устанавливаются чаще всего в системы вентиляции промышленных предприятий, торговых центров, спортивных сооружений для снижения уровня шума на определенном участке.

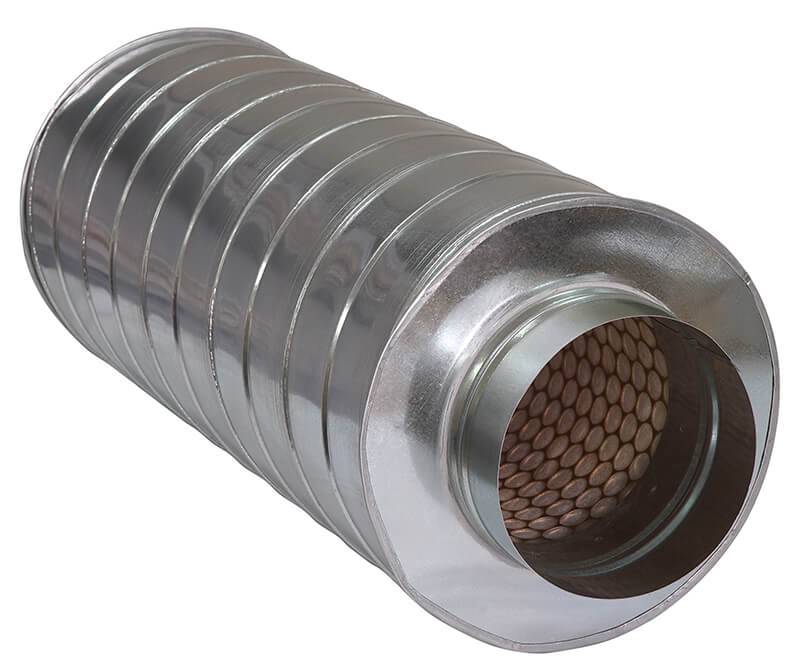

трубчатые шумоглушители
Трубчатые конструкции также трехслойные. Их наружная оболочка может быть образована навивкой металлической ленты на крупных деталях. Мелкие изделия имеют корпус из металлической или пластиковой трубы. Перфорированная внутренняя поверхность гасит скорость движения воздуха и, соответственно значительно снижает уровень шума. Окончательно гасит звук волокнистая прокладка.
Трубчатые конструкции создавались для вентиляции жилых домов. Они используются в естественных системах, и с принудительной подачей воздуха.
Пластинчатые шумоглушители устанавливаются в местах проведения воздуховодов большого сечения. Они внутри разделены на сектора стенками из перфорированного металла. Проходя через них, воздух теряет свою скорость. Уровень шума значительно снижается.
Монтаж
К монтажному процессу не предъявляется больших требований. Также при желании можно сделать шумоглушитель для вентиляции своими руками. Главным условием здесь будет полноценность сочетания с параметрами вентиляции и использование качественных материалов.
Пример монтажного процесса:
- определяются все характеристики вентиляционной системы с обнаружением точек, нуждающихся в шумопоглощении;
- проводится выбор шумоглушителя по соответствию техпараметрам вентиляции, включая мощность, скорость потока и температурный режим;
- проводится монтаж устройства в выбранном месте, которым чаще всего будет участок между вентилятором и основной магистралью;
- система будет работоспособной только при условии успешной работы при проверочном запуске.
При необходимости устанавливают несколько устройств, которые расположены последовательно. Примером такой схемы будет расположение одного узла сразу за вентилятором, второго около центрального участка и третьего уже перед решеткой для выведения воздушного потока
Важно учесть, что применение комплекта устройств требуется только при высокой производительности системы
Снизить уровень шума в вентиляции можно при помощи специальных устройств в виде глушителей, которые монтируются в систему и обеспечивают снижение звуковых волн
При выборе требуется обращать внимание на характеристики модели, место монтажа, а также особенности самой системы
Функции естественной вентиляции парной
Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:
- Насыщение парной кислородом.
- Создание оптимальных банных процессов для управления паром и воздухообменом.
- Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.
Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.
В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.
Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.
Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.
На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.
Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.
Ответы на часто задаваемые вопросы
Какая труба подойдет для Басту?
Внутри парной лучше установить нержавеющую трубу диаметром 110-150 мм. На чердаке и улице установите сэндвич-трубу или утеплите обычную нержавейку минеральной ватой.
Как правильно установить Басту в бане?
Приток с шибером сделайте под печью. Вытяжной воздуховод установите в противоположном углу. Нижнюю часть опустите под полок с зазором от чернового пола до 50 см. Верхнюю часть воздуховода выведите через чердак и крышу выше конька на 1 м.
Тройник с заглушкой для проветривания расположите под потолком парной, а ниже установите шибер с поворотной заслонкой.
Какая должна быть вентиляция в бане?
В бане нужна приточно-вытяжная вентиляция естественного или принудительного типа. Вентилирование организовывают фундамента, во всех комнатах здания и на чердаке.
Как сделать приток свежего воздуха под печь в бане?
С улицы под печь из кирпича выложите канал. Можете уложить металлическую трубу. Для регулировки притока установите заслонку со стороны парной.
Плюсы и минусы вентиляции Басту
Основное преимущество Басту – равномерный прогрев циркулирующего в бане воздуха. Посетители оздоровительного заведения испытывают комфорт. Внутри парной лучше прогреваются предметы. Среди других плюсов Басту выделим следующие моменты:
- внутри парной комфортно дышать прогретым свежим легким воздухом;
- деревянная отделка всегда сухая;
- минимальная вероятность образования грибка с выделением затхлого запаха;
- качественное вентилирование увеличивает долголетие парной и мойки без проведения ремонта.
К минусам относят недостаточную мощность естественного вентилирования.
Безветренным днем тяга уменьшается, а порывы ветра выхолаживают пол сквозняком. Приток у печи нельзя оснастить фильтром для очистки поступающего воздуха. Фильтрующий элемент от нагрева расплавится.
Особенности использования шумоглушителя
Конструкция шумоглушителя достаточно проста — при наличии инструмента, умения с ним работать и доступных материалов устройство можно собрать самостоятельно. Тем не менее, готовые изделия более предпочтительны, так как сделаны согласно ГОСТ 22270–76.
Трубчатый прямоугольный шумоглушитель в системе вентиляции легко собрать самостоятельно
Жёстких требований, регламентирующих процесс монтажа шумоглушителя, не существует. Параметры и модель устройства подбираются с учётом индивидуальных особенностей вентиляционной системы.
Средняя скорость воздушного потока в системе не должна превосходить рекомендуемые значения для конкретного изделия. Превышение нормы может сказаться на увеличении уровня шума и сделает устройство абсолютно не эффективным. Нежелательно использовать шумоглушители в системах вентилирования, где воздух имеет температуру выше 85 °С, с высоким содержанием опасных газов и вредных примесей.
Для большинства шумоглушителей средние показатели снижения шума варьируются от 10 до 15 ДБ. Если они значительно меньше, то, скорее всего, источник шума никак не связан с поступающим потоком воздуха.
Вентиляционные заглушки для бань и саун
Деревянная заглушка
В банях и саунах круглые вентиляционные заглушки используют для декоративного оформления выхода вентиляционного канала и регуляции потока воздуха. Устанавливают заглушку обычно на выход вентканалов диаметром 10, 12,5 и 16 см в потолке или стене.
Заглушки снабжены декоративным клапаном, который при вращении меняет интенсивность потока воздуха. Клапана вентиляционных заглушек для сауны изготавливают из особых пород древесины, не гниющих во влажной и жаркой атмосфере бани и не выделяющих смолу:
- сосна;
- липа;
- кедр;
- ольха;
- осина.
Заглушка из пластика
Деревянный клапан выглядит очень аккуратно и стильно, его цвет подбирают под тон деревянной отделки стен сауны. Корпус производится из металла, покрытого полимерным слоем, предотвращающим коррозию.
Заглушки для вентиляционных отверстий используют в качестве выходов естественной и принудительной вентиляции. Они продаются в комплекте с крепежом и инструкцией. На рынке представлены изделия российских и финских производителей.
Специальные технологии производства обеспечивают длительный срок эксплуатации изделий.
Назначение вентиляционных шумоглушителей
Вентканал
На заводах, складах, в крупных развлекательных центрах устанавливаются очень мощные вентиляционные установки, характеризующиеся высоким уровнем шума. Чем мощнее оборудование, тем больше шума оно производит. Решается проблема установкой вентиляционных шумоглушителей. Цена вентиляционного шумоглушителя невелика, а эффект от его присутствия весьма значителен. Наилучшие результаты показывают устройства при скорости воздуха 4 – 12 м\с и в диапазоне звуковых колебаний 500 – 4000 Гц.
Шумоглушители для вентиляции разработаны для снижения шумов, появляющихся при движении воздуха по вентиляционным каналам.
Шумоглушитель
Устанавливают шумоглушитель сразу после самого шумного узла либо перед помещением. Контролируется правильность монтажа замерами шума во включенной системе.
Места установки:
- на выходе из шумного помещения;
- после шумного оборудования;
- перед вентилятором и за ним.
В ходе акустических расчетов определяют:
- длину вентиляционного шумоглушителя;
- площадь каналов (для пластинчатой модели);
- сечение канала (для трубчатой модели).
Шумоглушители устанавливаются в вентиляционных системах любых типов кроме тех, по которым проходит радиоактивный воздух, заполненный механическими частицами, парами агрессивных химикатов, повышенной влажности или температуры выше +90 градусов. В одной системе может использоваться от одного до 20 – 30 устройств.

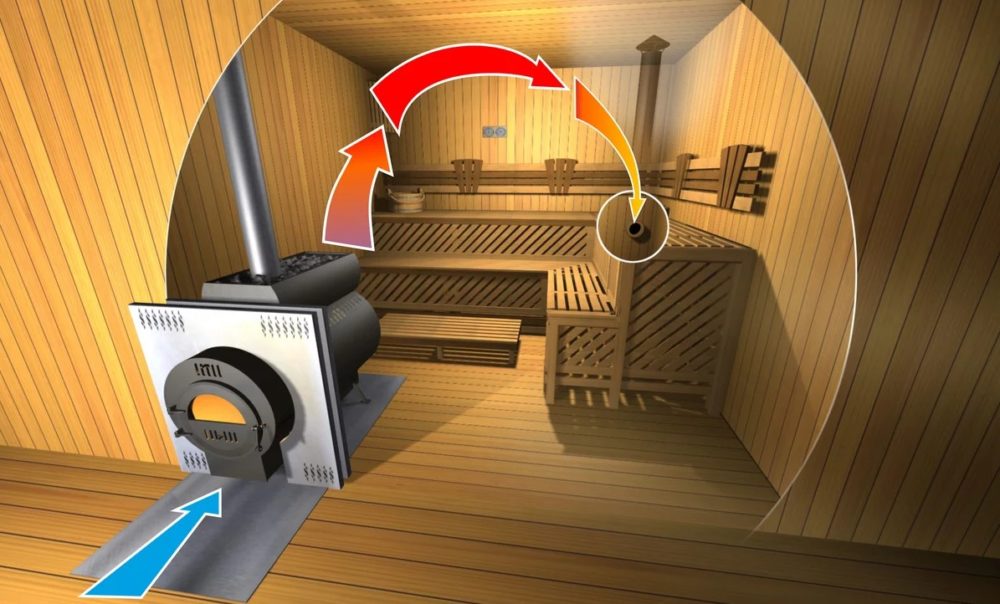

Как работает вентиляция Басту
В переводе со шведского «bastu» – это сауна. Основан принцип работы вентиляции на двух циклах: верхний замкнутый и нижний приточно-вытяжной. В классической системе, которую надо рассмотреть подробнее, воздухообмен выполняется по следующей схеме:
- Внутрь парной свежий воздух с улицы поступает через приток.
- Приточный канал расположен под печкой. Место прокладки воздуховода – низ стены или пол. Проходящий по приточному каналу воздух прогревается горящей печью.
- Направляясь вверх, теплый свежий воздух сначала попадает на парящегося человека, потом смешивается под потолком с паром. Насыщенный влагой тяжелый поток опускается к полу.
- Кроме паров влаги, отработанный воздух насыщен углекислым газом. Чтобы грязный поток не циркулировал внутри парной, отведение на улицу организовано по принципу приточно-вытяжного вентилирования.
- Тяжелый грязный поток через продухи уходит под пол, где попадает в нижнее отверстие вытяжной трубы, вертикально проходящей через парную. Всасывания воздуха естественным способом выполняется за счет разности давления. Труба в парной прогревается, что способствует усилению выталкивания потока на улицу.
Классическая вентиляция Басту работает в бане по принципу естественного воздухообмена. Современную инженерную систему делают принудительной, оснастив вентиляторами.

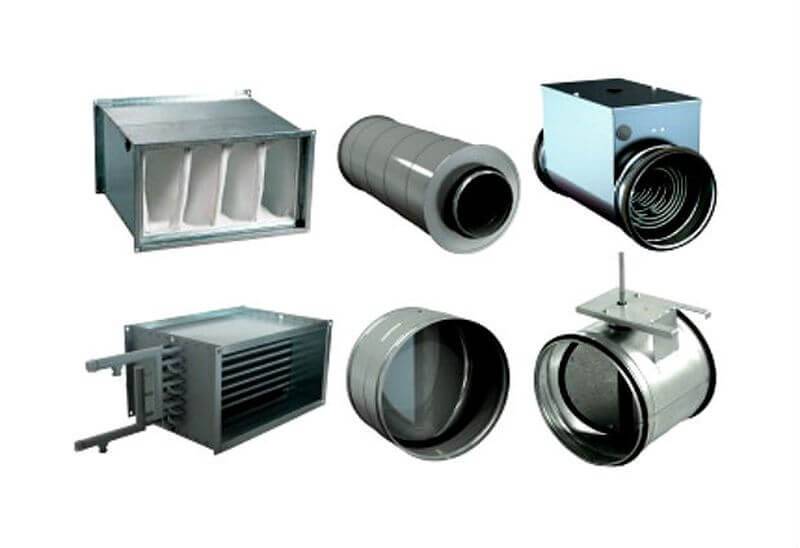

Типы шумоглушителей для вентиляции
Шумоглушители для вентиляционных систем подразделяются на несколько типов:

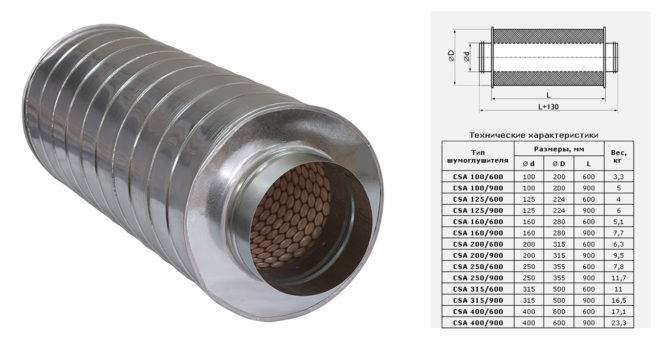

- трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм; Трубчатый шумоглушитель круглой формы для вентиляционных каналов нужен для воздуховодов с сечением до 400 мм
- трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;
- трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;
- пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия. В пластинчатом шумоглушителе пластины могут заменяться на новые
В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.
Как сделать шумоглушитель своими руками
Шумоглушитель для вентиляции, монтируемой в частном жилье, можно сделать самостоятельно, не применяя дорогостоящих материалов. Это особенно удобно, когда вентиляция имеет нестандартные размеры, а для изготовления устройства заводским путём требуется ждать около 2–3 недель. К тому же стоимость самодельного шумоглушителя в 2–3 раза ниже заводского аналога.

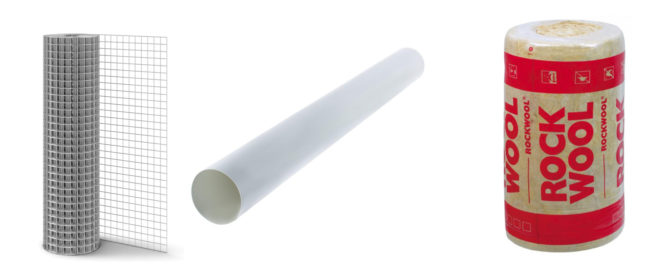

Необходимый материал и инструмент
Для самодельного шумоглушителя потребуются следующие материалы:
- оцинкованная сетка с ячейками 10×10, 20×20 или 30×30 мм;
- вентиляционная труба диаметром 80–150 мм длиной 400–500 мм;
- оцинкованная труба диаметром 150–250 мм длиной 500–1000 мм;
- пластиковая панель для откосов шириной 150–250 мм длиной 400–500 мм;
- пароизоляционный материал длиной 1 п. м;
- базальтовая вата от производителя в рулонах толщиной 50–100 мм;
- алюминиевая клейкая лента;
- санитарный герметик;
- пластиковые хомуты 8–16 шт.
Из ручного инструмента потребуется подготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это сильно упростит процесс изготовления, так как не придётся подбирать параметры опытным путём.
Сначала следует подготовить материал для изготовления шумоглушителя своими руками
Если расчёты не проводились и оптимальный размер шумоглушителя неизвестен, то следует измерить уровень шума в вентилируемом помещении. Далее потребуется найти таблицу с параметрами устройств и величиной их шумоподавления от любого фирменного производителя. На основе данных о шумоподавлении нужно подобрать приемлемые габариты устройства.
Этот способ является простым в реализации, но следует учитывать, что величина погрешности может достигать 20–25%. Более точные результаты можно получить только при выполнении акустического расчёта квалифицированным специалистом.
Процесс изготовления шумоглушителя
Технология изготовления шумоглушителя своими руками состоит из следующих этапов:
- Для изготовления вентиляционного канала шумоглушителя используется пластиковая труба и сетка. От трубы отпиливаются две заготовки длиной 20–25 см. Сетка размечается по длине и отрезается ножницами по металлу. После этого она скручивается в цилиндр и зажимается 3–4 хомутами до формирования нужного диаметра.
Монтажный конец пластиковых заготовок обезжиривается и проклеивается алюминиевой лентой. Сетка надевается на монтажные концы и затягивается для более плотного прилегания. При необходимости её можно перевязать стальной проволокой для формирования более прочного каркаса
- Собранный каркас обматывается пароизоляционной мембраной. Для фиксации она затягивается парой хомутов. Затем каркас обёртывается слоем звукопоглощающего материала толщиной 10–15 см, который также фиксируется при помощи хомутов.
- Поверх изоляции надевается труба большего диаметра. Длина её должна быть больше длины внутренней части на 15–20 см. Из пластикового откоса вырезаются два круга, в которых прорезается отверстие под трубу меньшего диаметра. Далее заготовки обезжириваются и надеваются на торцы шумоглушителя.
- Крайняя часть шумоглушителя обрабатывается растворителем и проклеивается по стыку между торцевой заготовкой из пластика и трубой. Оставшееся пространство заполняется изоляционным материалом. В завершении изоляция обклеивается алюминиевой лентой.

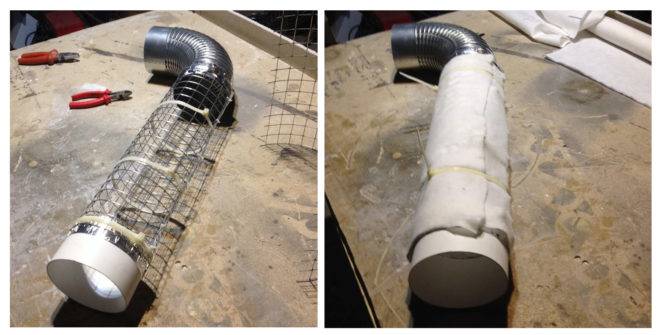

Вот так происходит сборка шумоглушителя из стальной сетки и пластиковой трубы
Перед монтажом все соприкасающиеся части и фасонные элементы обезжириваются. После фиксации стык обязательно проклеивается клейкой лентой, чтобы устранить вибрацию и потерю давления в вентиляционном канале.
Видео: шумоглушитель из пластикового воздуховода
Шумоглушитель — простое и эффективное устройство, особенно в условиях, когда вентиляция работает в круглосуточном режиме. Перед покупкой проконсультируйтесь со специалистом. Это поможет выбрать шумоглушитель с учётом текущих требований и общего уровня шума в вентиляционной системе.
Основные виды и характеристики Басту
Изначально классическая Басту основана на естественном вентилировании бани. Со временем вентиляция усовершенствовалась, появились видоизмененные схемы. Современную Басту классифицируют по 3 параметрам:
- Способ передвижения воздушных потоков – естественный или принудительный.
- Способ механического приведения в движение воздушных потоков у принудительной системы – приточный, вытяжной или комбинированный.
- Способ организации каналов – местная через дымоход или общеместная с использованием отдушин.
Схема исполнения дымохода и отдушин разрабатывается с учетом планировки бани. Чтобы получить механическую вытяжку или приток, ставят вентилятор.
У комбинированной принудительной схемы механические узлы установлены на вытяжном и приточном канале. Какие особенности естественного и принудительного движения воздушных масс, рассмотрим подробнее.
Естественное вентилирование
Циркуляция потоков выполняется по законам физики. Легкий теплый воздух стремится вверх, а тяжелые увлажненные массы оседают. Для регулировки скорости вентилирования предусмотрена установка задвижки на воздуховод.
Руководствуясь законами физики, можете сделать своими руками недорогую вентиляцию без электрооборудования. Нужно правильно расположить вытяжные и приточные отверстия.

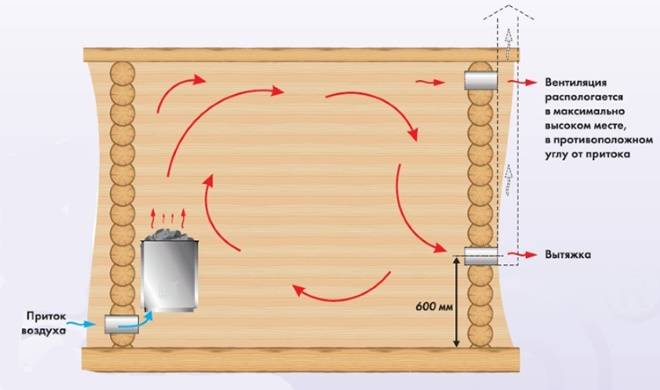

Схема расположения вытяжки зависит от планировки комнаты, но обычно место трубы у противоположной от печи стены.
Точка входа воздушного потока
Точка выхода воздушного потока

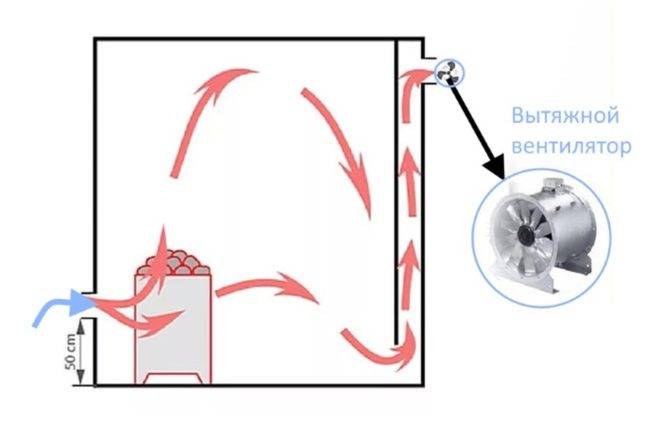

Принудительное вентилирование
У недорогого естественного вентилирования имеется недостаток – зависимость от погодных условий (атмосферное давление, скорость и направление ветра). Наличие вентиляторов у принудительной системы делает вентиляцию независимой от погоды.
! ! ! Нельзя вентиляторами чрезмерно повышать приток или отток воздуха. Нарушение баланса приведет к изменению давление внутри помещения. Могут возникнуть сквозняки, что приведет к заболеваниям посетителей бани.
Выбор устройства и места монтажа
Все модели рассчитаны на определенные параметры эксплуатации. Предварительно потребуется определиться с типом вентиляции и местом монтажа. Кроме универсальных моделей глушителей встречаются специализированные варианты, которые могут монтироваться только в одном положении или в определенной системе.
Дополнительно рассчитывается максимальная мощность и производительность узла. Для промышленных объектов не используют бытовые варианты. Также нет необходимости устанавливать мощное устройство на обычную вытяжку.
В большинстве случаев выбор устройства происходит по нескольким характеристикам, включая конфигурацию, способ монтажа, а также мощность. Но на модели, которые устанавливаются на входы в приточные каналы также потребуется устанавливать и фильтрационные устройства.

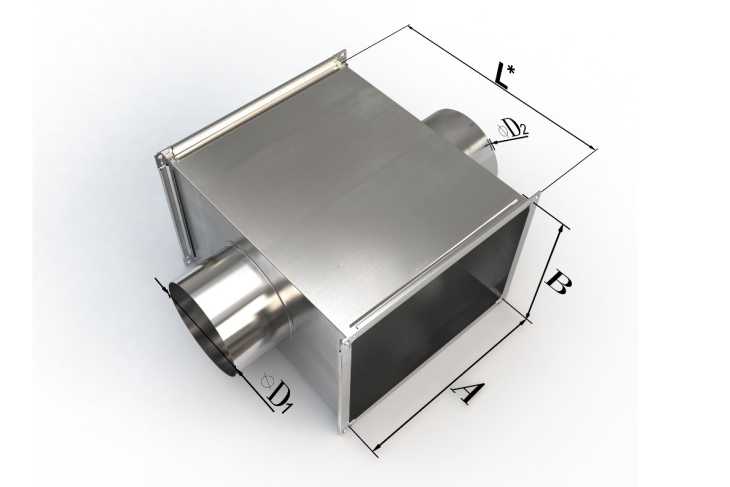

При небольшой бытовой системе применяется камера шумоглушения для вентилятора, что станет бюджетным вариантом при слабой по мощности вытяжке.
Вывод

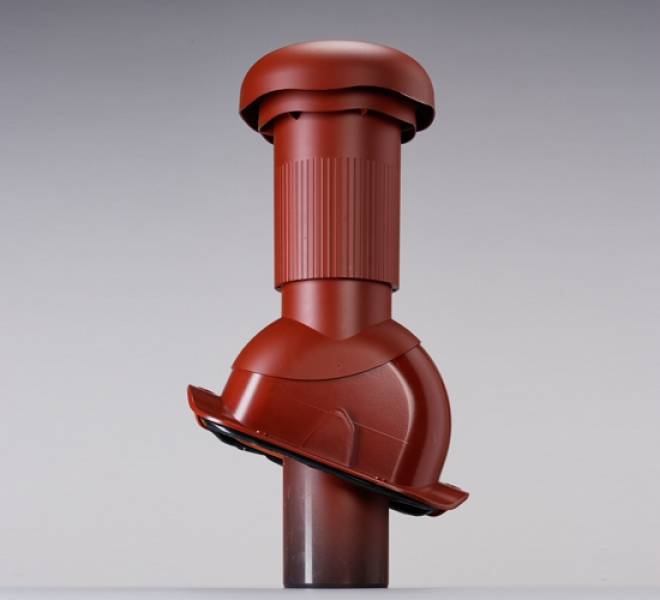

Установив ветрозащитный колпак на трубу, вы сможете получить не только эстетически привлекательный элемент, но и выполняющий практическую роль. С его помощью удастся увеличить тягу в дымоходе, защитить сооружение от разрушения, тем самым сэкономив на дорогостоящем ремонте конструкции. Изготовить дымник вы можете самостоятельно или приобрести готовый. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
