Каким прибором измеряют скорость движения воздуха
Все устройства такого типа компактны и несложны в использовании, хотя и тут есть свои тонкости.
Приборы для измерения скорости воздуха:
- Крыльчатые анемометры
- Температурные анемометры
- Ультразвуковые анемометры
- Анемометры с трубкой Пито
- Дифманометры
- Балометры
Крыльчатые анемометры одни из самых простых по конструкции устройств. Скорость потока определяется скоростью вращения крыльчатки прибора.
Температурные анемометры имеют датчик температуры. В нагретом состоянии он помещается в воздуховод и по мере его остывания определяют скорость воздушного потока.
Ультразвуковыми анемометрами в основном измеряют скорость ветра. Они работают по принципу определения разницы частоты звука в выбранных контрольных точках воздушного потока.
Анемометры с трубкой Пито оснащены специальной трубкой малого диаметра. Ее помещают в середину воздуховода, тем самым измеряя разницу полного и статического давления. Это одни из самых популярных устройств для измерения воздуха в воздуховоде, но при этом у них есть недостаток — невозможность использования, при высокой концентрации пыли.
Дифманометры могут измерять не только скорость, а и расход воздуха. В комплекте из трубкой Пито, этим устройством можно измерять потоки воздуха до 100 м/с.
Балометры наиболее эффективны при измерениях скорости воздуха на выходе из вентиляционных решеток и диффузоров. Они имеют раструб, который захватывает весь воздух, выходящий из вент-решетки, тем самым сводя погрешность измерения к минимуму.
Правильный подбор воздуховода
Из трёх основных параметров, которые были изложены выше, только один регламентируется, а именно: площадь сечения круглого или прямоугольного воздуховода. В строительных нормах и правилах чётко указывается диапазон показателей сечения и других геометрических размеров, которые необходимо соблюдать для монтажа нормальной воздухоносной коммуникации.
Оставшиеся два показателя не регламентируются, так как количество используемого воздуха может быть разным, как и скорость его передвижения. Таким образом, эти показатели являются ненормированными и определяются в индивидуальном порядке. Исключение из этого составляют дошкольные и школьные учреждения, а также постройки, которые относятся к здравоохранительной отрасли.
Скорость движения воздушных потоков определяется в зависимости от предназначения вентиляционной системы. Существует механическая и естественная вентиляция зданий. В первом случае циркуляция воздушных потоков производится за счёт специальных приспособлений (вентиляторов или эжекторов). В свою очередь, при естественной вентиляции движение рабочей среды по каналу происходит из-за разности показателей давления снаружи и внутри постройки. Зависимость показателя скорости воздуха от назначения вентиляционной системы представлена в таблице.
Таблица 1
| Предназначение воздуховода | Магистральный | Боковое ответвление |
| Рекомендуемая скорость | От 6 до 8 м/с | От 4 до 5 м/с |
Естественная циркуляция воздуха по вентиляционной системе подразумевает скорость от 0,2 до 1 м/с. Однако в некоторых случаях величина скорости при естественном проветривании может достигать показателя 2 м/с.
Расчет скорости воздуха в проектируемом воздуховоде производится по специальным формулам, а в уже работающем — замеряется специальным прибором
Материал изготовления труб для вентиляции
Понятие «трубы для вентиляции пластиковые» объединяет несколько разновидностей пластмассовых изделий, созданных из различных материалов. Все они имеют свои особенности и недостатки, которые существенно влияют на область применения.
Полиэтиленовые – ПЭ
Трубные конструкции из полиэтилена рекомендованы для устройства вентиляции дачных домиков и построек с временным пребыванием людей. Воздуховоды из полиэтиленовых труб устойчивы к перепадам температуры и успешно эксплуатируются в диапазоне от +75 градусов до – 45. градусов. Трубную разводку из полиэтилена с защитным слоем используют для подачи и отвода воздуха при прокладки наружной и внутренней вентиляции. Пластиковые изделий ПЭ отличаются от своих «коллег» по внешнему виду своей черной окраской, обусловленной высоким содержанием сажи, применяемой при изготовлении.
Полипропиленовые – ПП
Вентиляционные системы, изготовленные из полипропилена ПП, обладает следующими преимуществами: устойчивость к агрессивной химической среде, несложный монтаж и невысокая стоимость. Воздуховоды ПП пользуются большой популярностью у домашних мастеров – умельцев с ограниченным бюджетом.
Главный недостаток полипропилена – плавиться при температуре +85 и выше, крайне ограничивает область его применения в воздухоподающих линиях. При низких температурах пластик ПП становится хрупким, поэтому его рекомендуется использовать только в теплых, отапливаемых помещениях.
Поливинилхлоридные – ПВХ
Для устройства бытовой приточно — вытяжной вентиляционной системы чаще всего используются каналы из пластика на основе поливинилхлорида ПХВ. Эти конструкции безвредны для человека, нейтральные к ультрафиолету, герметичны, их несложно монтировать, а при эксплуатации несложно будет провести периодическую гигиеническую чистку. Вентиляционные каналы ПХВ используются в температурном диапазоне от 0 до +80 градусов, правда, со временем на поверхности появляются небольшие трещины и сколы.
Трубы из фторопласта
Прочные и надежные трубы из фторопласта ПВДФ применяются для устройства вентиляционных магистралей, эксплуатируемых при температурах от – 40 до +140 градусах и в условиях повышенной агрессивной химической среды с выделением кислотного и щелочного пара. Понятно, что материал ПВДФ с высокой устойчивостью к химическим воздействиям не применяется для монтажа бытовой вентиляции.
Полиуретановые воздуховоды
Вентиляционные трубы из полиуретана отличаются высокой прочностью и пластичностью. Высокий коэффициент температуры плавления полиуретанового пластика позволяет применять его для кухонных вытяжек. Если предполагается использовать пластиковые трубы, изготовленные из полиуретана для подачи горячего воздуха непосредственно от калорифера, то в этом случае необходимо для снижения температуры использовать гибкую ставку из стали.
Алгоритм выполнения расчетов
При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.
При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.
Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.
Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.
Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.
Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями
Чаще всего используется следующий алгоритм проведения вычислений:
- Составление аксонометрической схемы, в которой перечисляются все элементы.
- На базе этой схемы рассчитывается длина каждого канала.
- Измеряется расход воздуха.
- Определяется скорость потока и давление на каждом участке системы.
- Выполняется расчет потерь на трение.
- С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.
При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.
Вычисление площади сечения и диаметра
Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.
Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.
Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.
Для вычислений используется следующая формула:
S = L/3600*V,
при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);
Используя следующую формулу, можно посчитать диаметр воздуховода (D):
D = 1000*√(4*S/π), где
S – площадь сечения (м²);
π – 3,14.
Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.
Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения
При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.
Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.
Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.
Расчет потери давления на сопротивление
По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).
Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети
Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.
Применяется эта формула:
P=R*L+Ei*V2*Y/2, где
R – удельная потеря давления на трение на определенном участке воздуховода;
L – длина участка (м);
Еi – суммарный коэффициент локальной потери;
V – скорость воздуха (м/с);
Y – плотность воздуха (кг/м3).
Значения R определяются по нормативам. Также этот показатель можно рассчитать.
Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:
R = (X*D/В) * (V*V*Y)/2g, где
X – коэфф. сопротивления трения;
L – длина (м);
D – диаметр (м);
V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);
g – 9,8 м/с².
Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.
Сколько потребуется
Не редко при строительстве задается такой вопрос: сколько воздуховодов потребуется на данное здание? Вопрос этот хороший, от количества будет зависеть, правильно ли собрана вентиляционная система в целом. И, конечно, от этого зависит сама работоспособность этой системы.
Чаще всего встречаются случаи, когда требуется всего лишь один воздуховод. К примеру, многим предприятиям небольшого размера, вполне хватает одного. И это отвечает поставленным нормам. В детском саду воздуховод один, но большого сечения. В небольшом салоне красоты так же воздуховод один, но сечение уже гораздо меньше.
А вот если помещение внушительных размеров, например, завод или торговый центр. Здесь одним воздуховодом не ограничиться. То есть, количество зависит напрямую от площади помещения, в котором установлена данная система. В санитарных нормах четко прописано, на какую площадь сколько нужно воздуховодов.
Еще на число воздуховодов влияют денежные средства. Один большой воздуховод дороже нескольких маленьких. Нельзя не сказать и о том, что шума от двух воздуховодов гораздо больше, чем от одного, но большого. Кроме того, большой воздуховод издает гораздо меньше шума, чем маленький, так как в маленьком скорость потока воздуха больше, чем в большом.
Необходимость качественной вентиляции
Сначала необходимо определить, почему важно обеспечить попадание воздуха в помещение через вентиляционные каналы. Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно
Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги
Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги
Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги.
Некачественная вентиляция способствует появлению инфекционных заболеваний и патологий дыхательных путей. Кроме этого, быстрее портятся продукты питания. Если воздух имеет очень большой процент влаги, то на стенах может образоваться грибок, который может в последующем перейти на мебель.
Свежий воздух может попасть в помещение разными способами, но основным его источником всё же является качественно вмонтированная система вентиляции. При этом в каждом отдельном помещении она должна просчитываться под его конструктивные особенности, состав воздуха и объём.
Стоит отметить, что для частного дома или квартиры небольших размеров будет достаточно установить шахты с естественной циркуляцией воздуха. Для больших коттеджей или производственных цехов нужно монтировать дополнительное оборудование, вентиляторы для принудительной циркуляции воздушных масс.
При планировке здания любого предприятия, цехов или общественных учреждений больших размеров необходимо следовать таким правилам:
- в каждой комнате или помещении необходима качественная система вентиляции;
- состав воздуха должен отвечать всем установленным нормам;
- на предприятиях следует устанавливать дополнительное оборудование, с помощью которого можно регулировать скорость обмена воздуха, а в целях частного использования — менее мощные вентиляторы, если естественная вентиляция не справляется;
- в разных помещениях (кухня, санузел, спальня) требуется монтировать разные типы систем вентиляции.
Также следует проектировать систему таким образом, чтобы воздух был чистым в том месте, где он будет забираться. В противном случае в вентиляционные шахты и затем в комнаты может попадать загрязнённый воздух.
Во время составления проекта вентиляции, после того как необходимый объём воздуха рассчитан, проделываются отметки, где должны находиться вентиляционные шахты, кондиционеры, воздуховоды и прочие комплектующие. Это относится как к частным коттеджам, так и к многоэтажным домам.
От размеров шахт будет зависеть эффективность работы вентиляции в целом. Необходимые к соблюдению правила по требуемому объёму указаны в санитарной документации и нормах СНиП. Скорость воздуха в воздуховоде в них также предоставлена.
Технические расчеты бесплатно и анонимно =)
- Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
- Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
- Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
- Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
- Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
- Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
- Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
- Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
- Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- На всю котлету
- Закон Ома
- Расчет фундамента
- Расчет изменения pH раствора при разбавлении водой
- Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы
При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха. Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер
Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.
Общие принципы расчета
Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно.
Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже.
Скорость движения воздуха измеряется в м/с.
Рекомендуемые скорости воздуха
Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.
Формулы для расчета
Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:
ϑ= L / 3600*F, где
ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;
L – расход воздушных масс (данная величина измеряется в м3/ч) на том участке вытяжной шахты, для которого производится вычисление;
F – площадь поперечного сечения трубопровода, измеряется в м2.
По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.
Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:
L = 3600 x F x ϑ.
В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).
Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.
Несколько полезных советов и замечаний
Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:
- не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
- можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
- чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
- меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.
Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.
Воздуховоды зданий разного целевого назначения
Целевое назначение архитектурного объекта не определяется общим названием. Жилой постройкой считается частный и многоквартирный дом.
Общественным зданием называют офис, магазин, библиотеку. Для каждого объекта под специфику целевого назначения инженеры проектируют вентиляцию.
Жилые и общественные здания
От скорости воздуха по каналам пропорционально зависит показатель аэродинамического шума. Уровень звуковой мощности вычисляют по формуле: Lw = 10 + 50 log (v) + 10 log (A). Под значение v подставляют скорость воздуха (м/с). Значение A – площадь сечения вентиляционного воздуховода.
Задача проектирующего инженера – определить скорость потоков внутри каналов, чтобы вентиляция обеспечивала нормативный воздухообмен без превышения допустимого показателя аэродинамического шума
Во внимание берется место расположения вентиляционной разводки
Для примера возьмем жилое помещение. Рекомендуемая скорость потоков внутри прямоугольных коробов под навесным потолком – 5 м/с. Если каналы проложены по помещению, показатель снижен до 2 м/с. Для круглых воздуховодов рекомендованы другие скоростные значения – 3 и 4 м/с соответственно.
На примере общественного здания возьмем магазин, школьный класс, конференц-зал. Рекомендуемая скорость потоков внутри прямоугольных каналов под навесным потолком – 8 м/с. У каналов, проложенных по помещению, значение снижено до 7 м/с. Для круглых воздуховодов рекомендованы скоростные показатели – 8 и 6 м/с соответственно.
Склады и производство
Вентиляция складских и производственных помещений проектируется механического типа. Скоростных ограничений движения воздуха нет.
Созданный потоками уровень аэродинамического звука не должен совместно с производственным шумом превышать установленные нормы. Рекомендуемые примеры свободно доступны, найдете в таблице.
| Наименование объекта | Рекомендуемая скорость потоков (м/с) |
| Склад без постоянного пребывания людей | 16-20 |
| Склад с постоянно работающими людьми | 10-14 |
| Цех с рабочими местами | 14-22 |
| Второстепенные помещения | 10-12 |
| Раздевалка, комната отдыха персонала | 8-10 |
Местные системы и аспирации
Когда концентрация пыли в местных системах и аспирациях больше 0,01 кг/кг, инженеры рассчитывают воздуховоды по методу динамических давлений. В остальных случаях применяют методику допустимых скоростей. За основу берут оптимальное скоростное значение воздуха.
У местных систем и аспираций принято поддерживать высокоскоростное перемещение воздушных масс. Короткие сети имеют ограниченное количество узлов, создающих сопротивление.
Скорость воздуха поддерживается выше интенсивности движения частиц перемещаемого материала, что позволяет избежать осадочных накоплений на стенках каналов. Средний скоростной диапазон воздушных масс – 15-30 м/с.
Для получения точных расчетов инженеры пользуются ведомственными справочниками, таблицами.
| Назначение системы и аспирации | Скоростной поток (м/с) |
| Для сыпучих веществ | 12-20 |
| Для влаги и теплого воздуха | 12-16 |
| Для пыли и газообразных веществ | 14-16 |
| Для сварочного поста | 8-14 |
| Для деревообрабатывающего оборудования | 16-20 |
| Для наждачного оборудования | 18-22 |
| Для химических ванн | 6-8 |
Противодымная вентиляция
Скоростной поток противодымной вентиляции имеет средний диапазон 15-20 м/с. Рассчитывают показатель для воздушно-дымной смеси.
| Участок сети с температурой дымовых газов 300оС | Показатель массовой скорости (кг/(с*м2)) |
| Тело клапана | 8-10 |
| Вертикальный канал | 14-15 |
| Горизонтальный канал | 10-14 |
| Канал после вентилятора | 15-16 |
Вычисляем диаметры вентканалов
Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.
Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:
- F – площадь поперечного сечения вентканала, м²;
- L – расход вытяжки через шахту, м³/ч;
- ʋ — скорость движения потока, м/с.
Как рассчитать сечение и диаметр одной трубы в примере:
- Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
- Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
- Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).
Кирпичные шахты имеют строго фиксированные размеры — 14 х 14 и 27 х 14 см
Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше – 3 м/с. F = 100 / 3600 х 3 = 0.009 м² или Ø110 мм.
Нужно ли ориентироваться на СНиП?
Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.
В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.
Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.
Шумность воздуховода
Пожалуй, один из наиболее важных критериев данной системы – это шумность воздуховода. Вообще, чем ниже эта шумность, тем лучше. По санитарным нормам есть определенное разрешение, но лучше быть далеко от поставленной грани, чем на ней. На сегодняшний день существует немало различного рода способов, которые помогут снизить шумность вентиляционной системы.
Во-первых, нужно уменьшить количество переходов и соединений по системе
Во-вторых, нужно обратить внимание на вентиляторы. Если сечение большое, то через него может проходить достаточный поток воздуха при малой скорости, а это снижает сам шум
В-третьих, лучше, чтобы система была автоматической. При составлении программы учитывается рабочее время того или иного предприятия, и, конечно, в нерабочее время скорость и поток воздуха несколько уменьшаются, следовательно – уменьшается и шум. В-четвертых, при закладке данной системы должны применяться плавные переходы. Необходимо верно выбирать сечения, к примеру, для перехода из большого сечения в малое. Если на пути у воздуха не будет никаких препятствий, то и шума станет гораздо меньше. И в-пятых, следует применять исключительно гибкие распределители воздуха. Так как жесткие распределители могут переносить некую вибрацию на элементы крепежа, а это увеличивает шумы. Гибкие распределители отличаются тем, что минимально подвержены вибрациям.
Не маловажно для шума и то, каким способом скреплены между собой трубы. Так, например, при реечном способе некоторый процент воздуха выходит наружу, это создает некоторый шум плюсом к тому, что уже есть в самих трубах
А вот при фланцевом способе такого не происходит, и шумовых колебаний, поэтому меньше.

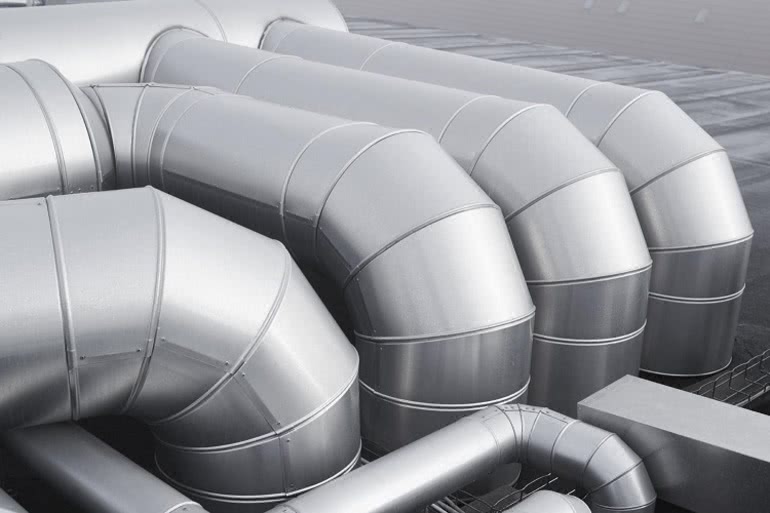

Материал и форма сечения воздуховодов
В первую очередь для организации воздухотранспортной коммуникации необходимо определиться с материалом, из которого она будет выполнена. Кроме этого, необходимо правильно выбрать форму сечения вентиляционных труб. Форма сечения — важный параметр, который влияет на пропускные показатели коммуникации.
Что касается материалов изготовления, то каждый из них имеет свои особенности, одной из которых является коэффициент трения. Здесь существует одна зависимость: чем выше коэффициент трения материала, тем большее сопротивление оказывается на воздушный поток.
Вентиляционная система может быть выполнена из разных материалов. Рассмотрим основные из них:
- нержавеющая сталь;
- оцинкованная сталь;
- пластмасса.
Подбор материала производится с учётом качественных характеристик воздушной смеси, а также ориентируясь на финансовые возможности в том или ином случае.
В свою очередь, форма сечения воздуховодов может быть:
- круглая;
- прямоугольная.
На сегодняшний день более популярными являются круглые воздуховоды. Это связано с тем, что их стоимость ниже, чем на прямоугольные аналоги. Помимо этого, такие воздуховоды обладают высокой пропускной способностью, которая способствует качественной циркуляции воздушных потоков.
Скорость движения воздушных масс связано с диаметром трубы, поэтому при проектировании вентиляционной системы этот параметр учитывается в первую очередь
Рассмотрим геометрические параметры, которые стоит учитывать при конструировании вентиляции:
- площадь сечения вентиляционной трубы;
- объём расходуемого воздуха;
- скорость перемещения воздуха.
