Изготовление и производство вентиляционных труб из оцинкованной стали

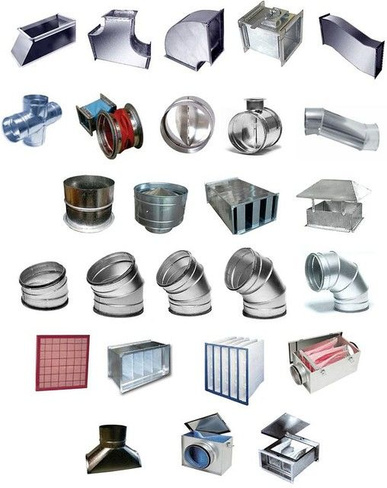

Элементы для монтажа

Вентиляционные системы не бывают прямыми. Каждая такая система состоит из различных поворотов и рукавов. По этой причине для установки вентиляционной системы только прямых отрезков воздуховодов будет мало – потребуются специальные элементы (например, тройники или крестовины). И у воздуховодов, и у таких приспособлений одинаковое сечение и одинаковое соединение. У нас вы можете приобрести фасонные элементы, в том числе нестандартные (при предоставлении эскизов). При оформлении заказа руководствуйтесь нашими каталогами – это поможет вам не допустить ошибки в выборе необходимого элемента.

Способы крепления

Для монтажа вентиляции разных типов используют различные крепежные элементы. Так, вентканалы круглого сечения соединяют муфтами, бандажами и ниппелями.

Прямоугольные изделия крепят защелками и монтажными уголками. В редких случаях для обоих типов каналов используется сварка.

Правила монтажа вентиляции из оцинковки

Стальные оцинкованные воздуховоды должны обеспечивать чистоту воздуха в помещениях, поддерживать нормальный газообмен и уровень влажности, убирать загрязненный воздух.

Для вытяжной вентиляции делается один воздуховод. Для приточно-вытяжной нужны 2 трубы: по одной будет идти чистый воздух, а по второй – загрязненный.

Общие правила монтажа стальных оцинкованных труб вентиляции:

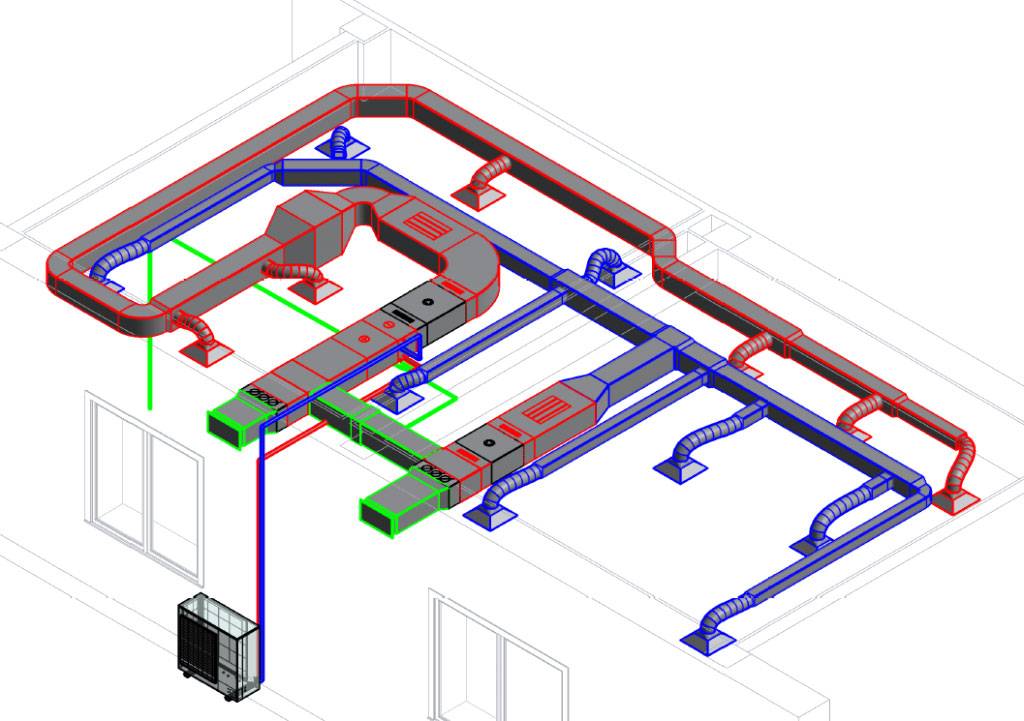

  1. в первую очередь составляется план, где будет указано расположение всех элементов вентканала: повороты, разветвления и пр.;
  2. сборка осуществляется по схеме;
  3. трубы крепят к стенам, потолку, подвесным опорам. При этом расстояние между креплениями должно быть таким, чтобы воздуховоды не провисали под своим весом. Оптимальным считается расстояние до 3 м;
  4. для защиты от вибрации и повышенного шума используют резиновые прокладки;
  5. для крепежа прямоугольных труб применяют специальные профили и шпильки, для круглых – шпильки и хомуты;
  6. для наружных вентиляционных каналов необходима теплоизоляция, чтобы покрытие не пришло в негодность;
  7. при повреждении элементов воздуховодов необходима их немедленная замена;
  8. при прохождении оцинкованной трубы воздуховода через стену используют специальные переходники;
  9. жесткая вентиляция необходима во всех сложных местах: в сырых помещениях, подвалах, при контакте с грунтом, бетоном;
  10. использование заземления обязательно.

Вентиляционные каналы монтируют в соответствии со строительными нормами, все прописано в СНиП. Так, вентиляционные трубы, прокладываемые на этапе строительства дома, укладывают в штробы.

Трубы нельзя прокладывать рядом с легковоспламеняющимися веществами, газами. Расстояние до них должно быть 10 см и более.

Все вентиляционные каналы должны иметь опоры, чтобы они не провисали. Не допускается наличие отверстий, кроме тех, что предусмотрены планом.

Желательно минимизировать количество соединений и поворотов: они снижают эффективность работы системы. Соединения желательно делать фланцевыми или бандажными, их воздействие минимально.

Воздуховоды круглого сечения

Круглые воздуховоды, разделяющиеся на прямошовные и спирально-навивные, отличаются компактностью, небольшой массой и легкостью монтажа.Воздуховоды из оцинкованной стали спирально-навивные изготавливаются из металлического листа, закручивающегося по спирали таким образом, чтобы шов, служащий также и наружным ребром жесткости, неизменно располагался снаружи. Соединение краев осуществляется по принципу замкового крепежа. Спирально-навивной оцинкованный воздуховод используется в системах кондиционирования и вентиляции, может устанавливаться как в жилых зданиях, так и в помещениях с повышенными требованиями к пожарной безопасности.В прямошовных воздуховодах из оцинкованной либо нержавеющей стали соединение краев листа осуществляется посредством фланца или ниппеля. Для элементов стандартной длины выполняется автоматическое нарезание листа, при необходимости изготовления воздуховода с отличными от стандартных размерами раскрой выполняется вручную на специальном станке.Воздуховоды из нержавеющей стали прямошовные отличаются абсолютно гладкой внутренней поверхностью, благодаря чему обладают большей износостойкостью по сравнению со спирально-навивными, а благодаря высокой прочности конструкции могут использоваться также и в системах аспирации и пневмотранспорта. Недостатком прямошовных воздуховодов можно назвать относительно высокую стоимость.

Преимущества и недостатки пластиковых вентиляционных труб для вытяжки

Без сомнения, плоские пластиковые воздуховоды являются очень популярными для использования в жилых непромышленных помещениях. Здесь следует выделить следующие положительные свойства таких изделий:

  • ввиду отсутствия в них подверженных окислению элементов, пластиковые проводы не страдают от коррозии. Эта особенность значительно упростила работу проектировщиков, упраздняя необходимость предусматривать дополнительные системы защиты. Стойкость к окислению делает саму конструкцию и процесс ее монтажа более простыми;
  • снижение стоимости: ПВХ вентиляционные трубы значительно (порой в 2-3 раза) дешевле металлических аналогов;
  • гладка внутренняя поверхность способствует максимальному воздухопотоку и не требует периодической чистки;
  • возможность нарезать части провода на месте установки, и широкий ассортимент различных фитингов значительно упрощают сборку и монтаж конструкции;
  • не токсичность и полная безопасность как для человека, так и для окружающей среды.8.

Наряду со всеми перечисленными преимуществами есть у гибких ПВХ-воздуховодов и один существенный недостаток: низкая сопротивляемость огню.

Длина прямоугольных воздуховодов

На нашем заводе изготавливают прямоугольные воздуховоды стандартной длины (1250 мм). Но по желанию заказчика возможно изготовление воздуховодов под заказ (не выходя за рамки технологических ограничений, а именно 100 – 2500 мм). Некоторые вентиляционные системы имеют много отрезков прямых магистралей. В таком случае рационально применять прямые участки воздуховода, длина которых достигает 1250 мм и более (такой приём облегчит установку).

Если вам нужен воздуховод нестандартной длины, пожалуйста, укажите это при оформлении заказа, обозначив нужную длину. Стоимость воздуховодов от 1000 мм рассчитывается исходя из стоимости стандартного отрезка.

Эксплуатационные требования, предъявляемые к воздуховодам

Любая система циркуляции воздуха должна выполнять свои функции и быть удобной для пользователя, а значит, соответствовать определенным требованиям. Итак, воздуховоды должны:

  • быть полностью герметичными;
  • аэродинамический шум, возникающий в процессе работы приточно-вытяжной установки и движения воздуха по системе воздуховодов, не должен превышать установленные санитарные нормы;
  • обеспечивать требуемую производительность системы вентиляции, т.е. возможность свободного пропуска воздушных масс с требуемой скоростью;
  • в процессе работы системы вентиляции выдерживать давление воздуха, создаваемое приточной установкой;
  • соответствовать нормам по теплоизоляции;
  • гармонично вписаться в интерьер;
  • занимать минимальное пространство в помещении.

В зависимости от конкретных условий, к воздуховодам могут предъявляться и другие требования, но эти являются базовыми.

См. герметичные и теплоизолированные воздуховоды, сокращающие время монтажа здесь >>

Воздуховоды – «транспортная система» вентиляции

Особенности монтажа

Перед сборкой участков труб и стандартных унифицированных элементов в конструкцию по наружному периметру рамки ставится лента для уплотнения. Если воздуховод устанавливается без возможности его разборки в будущем, то лента заменяется герметичным составом. Стороны соединительных частей крепятся болтами М10 между собой. Зазоры устраняются с помощью скоб, которые размещаются с шагом 50 см по каждому боку канала.

Дополнительно устанавливаются элементы жесткости в зависимости от длины пролета (стандартные шпильки на резьбе, профиль). Рамки к трубам прикрепляются саморезами или заклепками через 5—7,5 см. Воздуховод является готовым к монтажу в проектное положение.

На стены короба крепятся с помощью металлических обводов и поддерживаются ригелями из профильного проката. Шум в работающем воздуховоде уменьшается, если применяется мало переходников и поворотов. Для предотвращения потери тепла в промышленных воздуховодах проводится наружная изоляция пеной. Также для этой цели используют пенополистирол, базальтовую и минеральную вату.

Технические характеристики

Основное требование к вентиляционным воздуховодам – это их изготовление из оцинкованного стального листа. Такие элементы прошли испытание временем и показали, что дешевле и лучше них на сегодняшний день аналогов не существует

И другие характеристики, на которые надо обратить внимание

  1. Сечение может быть в виде круга или прямоугольника.
  2. Соединяются концы листов в виде сварного или фальцевого шва.
  3. Направление соединения оцинкованных листов прямое или спиральное.
  4. Может быть использован класс герметичности или «Н», или «П».
  5. Эксплуатируются оцинкованные воздуховоды до +80С.
  6. Толщина используемого оцинкованного листа от 0,5 до 1,25 мм.
  7. Диаметр 100-1250 мм.
  8. Длина 3-25 м.

Классы плотности

Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.

Воздуховоды класса «П»

Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:

  • плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
  • наличие в местах стыка двух воздуховодов герметичного замка.

Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.

Класса «Н»

Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.

Проверка герметичности воздуховодов

Осуществляется при запуске новой системы или резком снижении эффективности существующей. Наиболее частая причина появления утечек воздуха – нарушение герметичности стыков. Устраняется повторным нанесением герметика.

Самый простой способ проведения проверки – визуальный. Однако при наличии разветвленной системы со скрытыми участками, при сооружении систем в уникальных зданиях или с повышенными требованиями к герметичности он не подходит и необходима инструментальная проверка расхода воздуха и статического давления с задымлением нагнетаемого воздуха и применением переносных вентиляторов.

Прямоугольная оцинкованная труба

Прямоугольные трубы

Вентиляционные трубы из оцинкованной стали прямоугольного сечения выпускаются на автоматических станках тоннельной сборки из листового металла толщиной 0,55 – 1,0 мм. Чем больше диаметр сечения, тем толще подбирается материал. Минимальный диаметр воздуховода составляет 10 х 10 см, максимальный не ограничен.

Производство оцинкованных прямоугольных труб для вентиляции осуществляется в несколько этапов:

  • Листовая сталь подается на автоматическую линию для сгибания и формирования ребер жесткости. С линии выходят трубы с незавальцованным продольным замком;
  • На аппарате продольной сборки зажимается продольный замок. В один прием создается фальц, который закрывается и прокатывается;

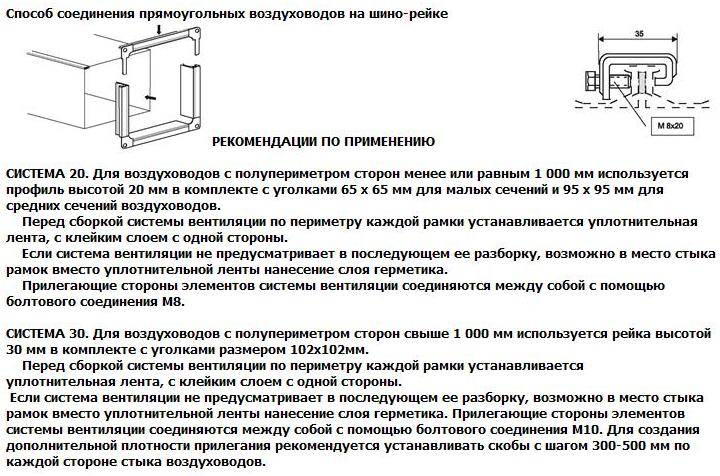

  • На край трубы надевается и крепится фланец из шино-рейки. На него надевается уголок. Для герметичности его обрабатывают силиконом.

Соединение обеспечивается фланцем из шинорейки, по заказу клиента возможно бесфланцевое соединение или с помощью фланца из стального уголка.

Прямоугольные оцинкованные трубы подойдут для любой вентиляции, так как при стандартной длине 1,25 м, можно заказать отрезки от 1 до 2,5 м.

Прямоугольные оцинкованные воздуховоды производятся классов герметичности Н и П. Класс П по заказу клиентов. В отличии от класса П в изделиях класса Н допускается небольшой подсос воздуха. Высокая герметичность воздуховодов П достигается обработкой герметиком фланца и продольного соединения. По заказу клиентов продольный шов покрывается и изнутри трубы. Однако крепко завальцованный шов и замок обеспечивают достаточный уровень герметичности даже без специальных обработок.

Прямоугольные вентиляционные оцинкованные трубы 300 мм и других диаметров долго служат, надежно противостоят коррозии. Но правила эксплуатации подразумевают периодическое очищение и проверку состояния внутренних поверхностей воздуховодов.

Круглые трассы

Трубы с круглым сечением изготавливаются с различным диаметром и толщиной стенок. Такие воздуховоды рассчитаны на большее давление, чем прямоугольные, при их использовании уменьшается шум от работы. Круглые каналы практичнее и применяются чаще. Соединение участков производится ниппельным методом с применением муфты.

Рекомендуем ознакомиться: Автоматика для управления системой вентиляции

Края крепятся заклепками и саморезами с помощью соединительной внутренней или наружной детали. Фланцевые соединения в конструкции выполняются герметично и снижают потери воздуха при транспортировке. Такое соединение осуществляется посредством специального пружинного приспособления или шурупов. Использование пружин ускоряет монтаж и увеличивает степень герметичности. Если заводские детали имеют крепежные борта на концах, то соединение производится без дополнительной фиксации.

Иногда круглые трубы соединяются с применением бандажа. Это приспособление надевается на отбортованные края воздуховода. Простой метод обеспечивает высокую герметичность, но увеличивает стоимость работ. Используется соединение методом разных диаметров — когда внешний диаметр одного куска равняется внутреннему диаметру другого участка. Концы вставляются один в другой и прикручиваются саморезами. Преимущества круглых воздуховодов:

  • меньший показатель сопротивления потокам воздуха;
  • форма без углов экономит до 15% материала;
  • очистка внутренней поверхности не требуется;
  • внутри отводов при транспортировке потоков отсутствует зона турбулентности.

Спирально-навивной метод

Для производства используется сплошная оцинкованная лента, которая формируется в спираль требуемого диаметра. Соединение боковых стыков приводит к получению трубы со сплошной поверхностью. Преимущества такого изделия заключаются в повышенной прочности, поскольку стыки придают каналу жесткость. Длина выпускаемых участков увеличивается.

Воздуховоды производятся на автоматизированных линиях, которые способствуют увеличению производительности. Спирально-навивные воздуховоды из оцинкованной стали требуют постоянной очистки. Внутренняя поверхность получается рифленой, поэтому на ней откладывается пыль.

Прямошовный способ

Каналы выпускаются методом сворачивания целого листа в трубу требуемых размеров. Шов закрепляется фланцевым соединением и заклепывается. Воздухопровод из таких труб отличается меньшим аэродинамическим сопротивлением. Стоимость элементов по прайсу меньше спирально-навивных отрезков, что значительно снижает цену вентиляции большой протяженности.

Соединение участков между собой требует большого количества унифицированных вставок, если прямошовные каналы применяются в маленьких помещениях и ограничиваются по длине. Вентиляция устанавливается в виде небольших систем, на ответственных производствах такие типы труб не применяются.

Герметичность

Хорошая герметичность – одна из составляющих исправной работы вентиляционной системы. Герметичность больше – объём воздуха, теряемый при движении через систему, меньше. Чтобы повысить герметичность воздуховода, необходимо следить за плотностью швов и отсутствием щелей в нём. Согласно строительным нормам и правилам, прямоугольные воздуховоды делятся на две группы герметичности:

  • Нормальные («н»). Такие воздуховоды считаются стандартными. Они предназначены для не требующих повышенной герметичности систем.
  • Существуют объекты, на которых допускается установка только тех воздуховодов, которые относятся к классу «П». Для получения таких воздуховодов все швы и щели тщательно промазывают герметиком. Стоимость таких воздуховодов рассчитывается отдельно по вашей спецификации. Уточнить цену на герметичные воздуховоды вы можете у наших менеджеров.
Стоимость прямоугольных воздуховодов длиной 1250мм
Сечение, ммТолщина стали, ммкв.м./штЦена с НДС за шт от
100х1000,50,5292 руб.
150х1000,63347 руб.
150х1500,75396 руб.
200х2001440 руб.
300х2001,25550 руб.
300х3001,5660 руб.
350х3001,63717 руб.
350х3501,75770 руб.
400х3001,75770 руб.
400х4002880 руб.
450х4002,13937 руб.
450х4502,25990 руб.
500х5000,72,51320 руб.
550х5002,631388 руб.
550х5502,751452 руб.
600х5002,751452 руб.
600х60031584 руб.
700х6003,251716 руб.
700х7003,51848 руб.
800х7003,751980 руб.
800х80042112 руб.
900х8004,252244 руб.
900х9004,52376 руб.
1000х10000,953080 руб.
1100х10005,253234 руб.
1100х11005,53388 руб.
1200х10005,53388 руб.
1200х11005,753542 руб.
1200х120063696 руб.
1300х10005,753542 руб.
1300х110063696 руб.
1300х12006,253850 руб.
1300х13006,54004 руб.
Для более точного подсчета стоимости вашего заказа обратитесь к нашим менеджерам по телефону или отправьте запрос на электронную почту

Виды воздуховодов из оцинкованной стали

Круглые, в свою очередь, по способу производства подразделяются на спирально-навивные и прямошовные.

От этого зависят эксплуатационные характеристики и сфера применения труб.

Спирально-навивные

Воздуховоды этого типа делают из листовой стали шириной 137 мм. Ее закручивают на специальном станке. Чтобы спираль не распадалась, края листа по кругу скрепляют замковым соединением.

Для большей герметичности все швы промазывают силиконом. Спирально-навивные трубы получаются очень прочными и надежными.

Спирально-навивные трубы имеют небольшой вес, вентканалы из них собираются легко, с использованием стандартных крепежных элементов. Внутренняя часть воздуховодов получается гладкой, не замедляет скорость воздушного потока.

Они имеют аэродинамичную форму, а внутренняя спираль позволяет дополнительно разгонять воздух, что позволяет повысить эффективность и продуктивность системы. Вентканалы не провисают даже при большой длине.

Их можно дополнительно укрепить ребрами жесткости.

Для спиральных воздуховодов разного диаметра используют сталь разной толщины:

  • при диаметре до 355 мм используется лист толщиной  0,55 мм;
  • при диаметре от 400 мм до 800 мм – сталь толщиной 0,7 мм;
  • при сечении от 900 мм до 1250 мм – лист толщиной 1 мм.

Вентканалы продаются погонными метрами, цена на материал зависит от сечения трубы, толщины стали и слоя цинкового покрытия, наличия дополнительных ребер жесткости и других параметров.

Прямошовные

Прямошовные круглые воздуховоды из оцинкованной стали изготавливают из листов, соединенных сваркой в трубу. Их делают на специальном станке или вручную,  если требуется вентканал нестандартного размера.

Для монтажа используют фасонные изделия, отрезки труб соединяются ниппелями. Соединения обрабатывают герметиком.

Прямошовные трубы имеют аэродинамичную форму, что обеспечивает высокую скорость прохождения воздуха и большую эффективность системы. За счет этого вентиляция работает тихо, дополнительные шумы минимизированы.

К толщине стали прямошовных труб предъявляют те же требования, что и для спирально-навивных: чем больше сечение, тем толще должен быть лист оцинковки.

Прямоугольные

Для изготовления прямоугольных воздуховодов из оцинкованной стали используют металл толщиной 0,55-1 мм.

Его подбирают в зависимости от диаметра сечения будущей трубы.

Благодаря наличию ребер жесткости вентканал получается надежным и не провисает по всей длине.

Изготовление труб прямоугольного сечения более сложное, чем круглых.  Для получения воздуховода лист сгибают на специальном станке так, чтобы образовались ребра жесткости.

На краях остается открытый продольный замок, который закрывают на специальном аппарате. Места соединений обрабатывают герметиком, чтобы исключить подсос воздуха.

Прямоугольная форма позволяет экономить место под потолком, воздуховод получается менее заметным и не очень объемным.

Форма труб неаэродинамичная, что ухудшает эффективность работы системы, снижает скорость движения воздушных масс, провоцирует появление дополнительных шумов.

Воздуховоды такого типа требуют более частых осмотров и прочисток, а монтировать их сложнее.

Несмотря на все эти недостатки, прямоугольные трубы пользуются популярностью при прокладке вентиляционных каналов на производстве, а также в помещениях маленького размера из-за своей эргономичности и возможности экономии места.

Прямоугольные трубы имеют стандартный размер 1,25 м. На заказ возможно изготовление элементов другой длины. Воздуховоды прямоугольного сечения имеют класс П и Н. Они надежны в эксплуатации, но требуют внимательного к себе отношения.

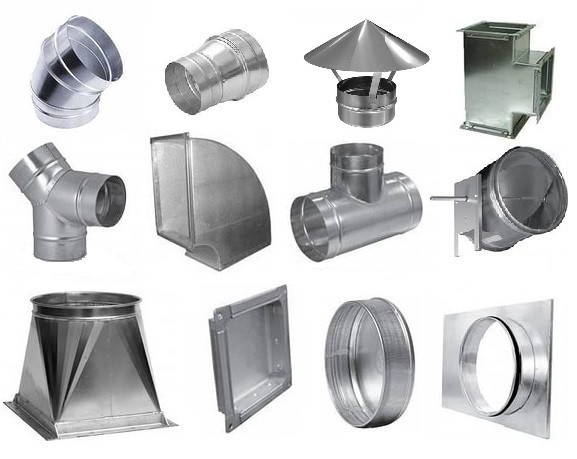

Фасонные изделия из оцинковки

Вентиляционные каналы никогда не бывают прямыми: трубы по пути делают повороты, изгибаются, разветвляются, подключаются к другим устройствам.

Для соединения отрезков труб между собой используют фасонные части, т. е. соединительные элементы разных форм. При подборе фасонных изделий учитывают размер и форму используемых труб: они должны быть такой же формы, что и сам канал.

При правильной сборке вентиляции количество использованных отрезков труб и фасонных изделий совпадает. При сборке сложных систем количество дополнительных элементов может быть больше.
