ВИДЫ ВЕНТИЛЯЦИЙ:

1) Естественная вентиляция (система вентиляции, при помощи которой воздух поступает и удаляется из помещения посредством дверных и оконных проемов, вентиляционных каналов без дополнительного механического побуждения);

2) Искусственная вентиляция (система вентиляции, состоящая из приточных и вытяжных установок, которые механически побуждают приток и удаление воздуха из помещения). Искусственная вентиляция может быть представлена только принудительной вытяжной вентиляцией, либо только приточной, с ней может быть совмещено воздушное отопление;

3) Комбинированная вентиляция (комбинация естественной и искусственной вентиляционных систем в различных вариантах, для разных целей).

Коротко об испытаниях

Аэродинамические испытания проводят в различных зданиях и сооружениях вне зависимости от их типа и назначения. Нормативный документ, регламентирующий порядок проверки — ГОСТ Р 53300-2009. Стандарт регулирует испытания перед сдачей-приемом здания в эксплуатацию, а также периодические проверки, которые необходимо проводить не реже 1 раза в 2 года.

Приемо-сдаточные испытания включают в себя следующие действия:

соответствие установленной системы схеме в проектной документации;
проверку количества вентиляторов, противодымных клапанов;
проверку надежности установки воздуховодов, вентиляторов, дополнительного оборудования;
оценку расхода воздуха, который система удаляет при наиболее возможных нагрузках, и давления поступающего свежего воздуха.

При периодических испытаниях проверяют такие показатели, как фактический расход и скорость воздуха в каждом помещении здания, значение избыточного давления, состояние воздуха в лифтах и тамбурах.

Таким образом, проверяются вся документация, работа всех элементов системы на соответствие нормам безопасности, выясняются причины тех или иных нарушений засоров и неполадок. Все это необходимо для предотвращения гибели людей от дыма в ситуации пожара.

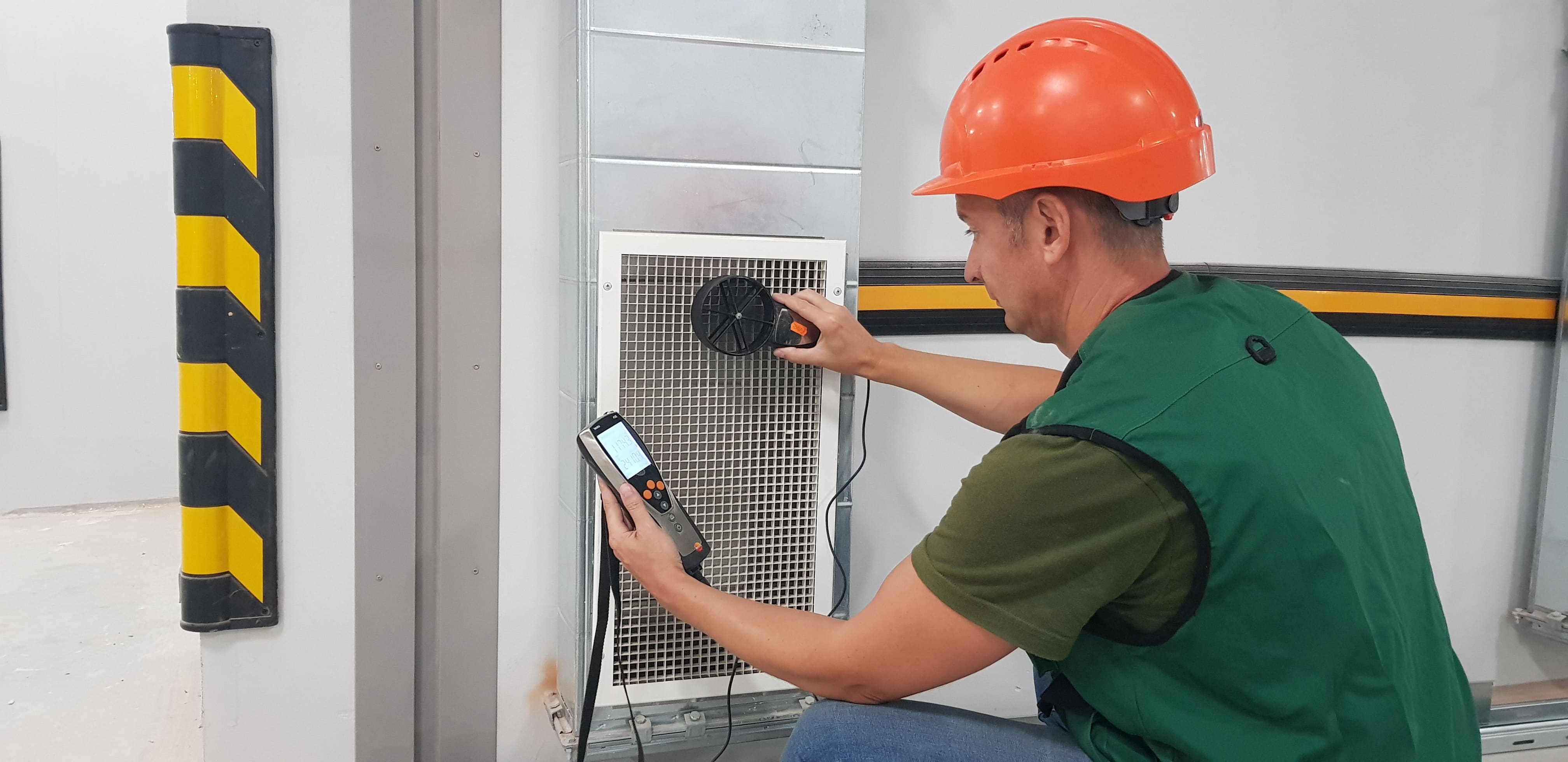

Оборудование для аэродинамических испытаний

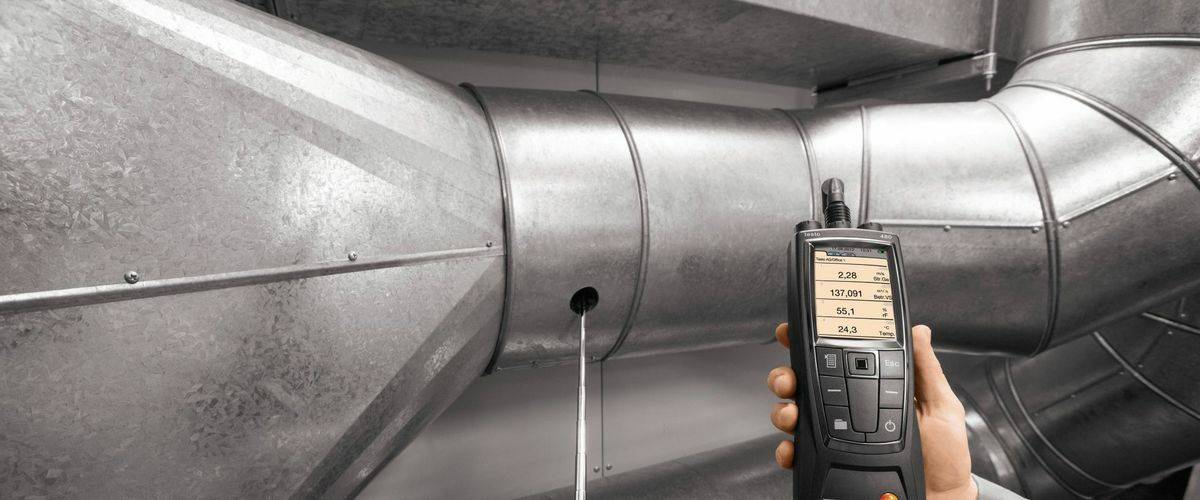

Аппаратура, которая используется для испытаний, а также её класс точности, выбирается строго по установленному ГОСТу.

Динамическое и полное давление воздушных масс в потоке, скорость которого составляет более 5 м/с, измеряется комбинированным приёмником давления и приёмником полного давления. Эти же приборы применяются для измерения статистического давления в установившемся воздушном потоке.
Относительную, а также абсолютную влажность воздуха, в котором содержится от 10 до 90% частиц пыли и газа, температуру и скорость движения воздуха, точку росы измеряют комбинированным прибором, состоящим из анемометра и термогигрометра. Допускается использование таких устройств по отдельности
Разность и наличие перепадов давления измеряются манометром.
Атмосферное давление определяется с помощью метрологического барометра.
Температуру воздушных потоков определяют с помощью стандартного термометра, а влажность — с помощью психрометра.
Объёмный расход воздуха определяется с помощью воронки и анемометра.

Школы и детские сады

Если проводится проверка больших объектов с мощным оборудованием и большим их числом (10 и более), то могут понадобиться дополнительные специалисты – электрики.

Также в акте необходимо дополнительно указать:

Точный перечень всего вентиляционного оборудования.
Желательно коэффициент воздухообмена и степень его соответствия принятым нормам.
Номера прилагающихся чертежей.
Материалы и приборы, с помощью которых проводилась проверка.
В нижней части ставится печать и подпись представителя строительно-монтажной компании, осуществляющей замеры, а также подпись представителя надзорной организации.

Методы определения эффективности

Вентиляция оценивается как естественная, так и механическая (установки, оборудование). Ее эффективность в зависимости от обстоятельств измеряют как прямо – путем измерения скорости воздушного потока в воздуховодах анемоментром, так и косвенно.

Последний метод сложнее, так как требует измерения концентрации веществ и гораздо более расширенного списка оборудования: фонарика, микроманометра, тахометра, термометра и многого другого. После забора понадобится обработка взятых проб в лаборатории.

Комиссия обязана обращать внимание на определенные параметры и фиксировать:

Состояние и степень герметичности гибких элементов вентиляции: кожухов, корпусов, ремней, приводов и пр.
Параметры микроклимата: скорость воздухопотока, содержание углекислого газа в рабочее время, кратность вентсистемы и т.д.
Результаты аэродинамических испытаний (для этого понадобятся пневмометрические отверстия).

Коэффициент воздухообмена

Значение определяется по формуле:

К = (Ту — Тпр) / (Тоз — Тпр),

К – искомое значение;
Ту – температура воздуха, который находится за пределами помещений;
Тпр – приточного потока;
Тоз – непосредственно в зоне обслуживания.

По нормам в среднестатистическом учебном классе коэффициент воздухообмена не должен быть ниже 16 м3/ч, а в столовой – не менее 20. Для жилых домов требования менее жесткие, однако контроль за их соблюдением – дело СЭС.

Последняя организация обязана ознакомиться с актом до ввода жилого помещения в эксплуатацию, а обновить его – через 5 лет. Но при обращении жильцов (например, для передачи дела в суд) такой документ может быть составлен и ранее указанного срока.

После описательной части в акте возможна рекомендательная: какие выводы сделала комиссия, есть ли способы оптимизировать существующую систему вентиляции, какие максимально допустимые параметры приемлемы и пр.

Подписи в нижней части документа для всех членов комиссии обязательны.

Испытания систем вентиляции и кондиционирования воздуха

Система вентиляции в любой организации должна пройти процесс приемки по результатам которой оформляется акт испытаний системы вентиляции установленного образца и выдается паспорт.

Акт испытания системы вентиляции относится к исполнительной документации. Согласно внутренним санитарно-техническим нормам (СНиП 41-01-2003, 2008
) организациям, в зданиях которых работают системы кондиционирования и вентиляции необходимо оформлять акт комплексного испытания систем.

Составляется документ после окончания монтажа оборудования. Все испытания осуществляются согласно нормам СНиП 3.05.01–85
. Проводятся они до финишной отделки помещения.

АНАЛИЗ ВЕНТИЛЯЦИИ И ТРЕБОВАНИЯ К НЕЙ

Вентиляция нужна для поддержания в помещении постоянного качества воздуха (чистоты, нормального уровня влажности) и его равномерного распространения. Речь идет как об удалении загрязненного воздуха (с неприятными запахами, дымом, углекислым газом и другими газами, пылью, обсемененного бактериями и т.д.), так и о поступлении в помещение свежего (условно чистого) воздуха.

Контролировать воздухообмен при помощи вентиляционных систем нужно на объектах гражданского строительства, во-первых, в бытовых помещениях (кухнях, санузлах, ванных комнатах, душевых, умывальниках), во-вторых, в жилых помещениях (студиях, спальнях, детских, холлах и т.д.). На объектах промышленного строительства контролировать воздухообмен в первую очередь стоит на рабочих местах с вредными и опасными условиями труда (например, где присутствуют различные токсичные газы и аэрозоли, наблюдается высокая бактериальная обсемененность воздуха, к примеру, в медицинских и ветеринарных лабораториях, при нагревающем микроклимате в сталелитейном производстве, а также при сварочных и иных работах). Кроме того, на производственных объектах контролируют общеобменную систему вентиляции.

Паспортизация вентиляционных систем и дымоудаления

Вентиляционные
системы проверяются по мере истечения срока действия паспорта или чаще в
зависимости от необходимости. В плановом порядке проверяются не реже:

одного раза в год для всех механических вентиляционных систем,
смонтированных в зданиях и сооружениях различного предназначения (кроме жилых
помещений);
раза в три года для систем обще-обменного вентилирования механического
типа, а также систем приточно-вытяжной вентиляции, смонтированных в спортивных
и физкультурно-оздоровительных помещениях;
пяти лет для зданий и сооружений с естественной системой
вентиляции.

Недостатки, выявленные при проведении испытаний, устраняются на месте (замена фильтрующих элементов, ремонт воздуховодов и прочее). Актуальный протокол испытаний прикладывается к паспорту на всю систему.

Контролирующими
органами в обязательном порядке проводится проверка наличия паспортов и
актуальных на момент проверки протоколов и технических отчетов на систему
вентиляции в следующих организациях:

организации общественного питания;
фирмы предоставляющие услуги населению (парикмахерские, массажные салоны и салоны красоты и т.д.);
организации здравоохранения;
спортивные организации (спортзалы, тренажерные залы, фитнес-центры);
склады товаров народного потребления;
организации реализующие продукты питания.

По итогу испытаний заказчику вдается комплект документов:

акт кратности воздухообмена по помещениям;
протоколы аэродинамических испытаний;
перечень оборудования (вентиляторы, калориферы, фильтры, шумоглушители и пр.)
паспорта на каждую вентиляционную систему;
технический отчет;

Дезинфекция систем вентиляции по требованиям СанПиН 3.3686-21.

СанПиН 3.3686-21 устанавливает требования к дезинфекции систем вентиляции:

«195. Один раз в год проводится проверка эффективности работы систем механической ПВВ и кондиционирования, при необходимости – текущие ремонты (с предварительной дезинфекцией), с отметкой в журнале…

<…>

213. Дезинфекцию различных объектов с ПБА осуществляют физическим (кипячение, водяной насыщенный пар под избыточным давлением, сухой горячий воздух, УФ-облучение, СВЧ-излучение), химическим (использование растворов дезинфицирующих средств, аэрозольным методом при условии отсутствия людей) или комбинированным методами и в режимах, приведенных в приложении 2 к Санитарным правилам .

214. Для дезинфекции допускается использование дезинфицирующих средств и оборудования, разрешенных к применению в Российской Федерации».

Из данных пунктов следует, что дезинфекцию системы вентиляции проводит эксплуатирующая организация в соответствии с Приложением 2 к Санитарным правилам СанПиН 3.3686-21.

Выдержка из Приложения 2 Таблица 7. СанПиН 3.3686-21:

Таблица 7

Режимы обеззараживания физическими методами различных объектов, зараженных или подозрительных на заражение возбудителями инфекционных болезней III-IV групп патогенности
N п/п	Объект, подлежащий обеззараживанию	Способ обеззараживания	Дезинфицирующий агент	Время обеззараживания, мин	Норма расхода
13.	Воздушные бактериальные фильтры*	Паровой стерилизатор (автоклав)	Водяной насыщенный пар под давлением 2,0 кгс/см (0,2 МПа), 132±2°С	60
* Возможно использование дезинфицирующих средств, разрешенных к применению в Российской Федерации, в соответствии с режимами, указанными в инструкциях по их применению.

Выдержка из Приложения 2 Таблица 6. СанПиН 3.3686-21:

Таблица 6

Режимы обеззараживания объектов, зараженных или подозрительных на заражение возбудителями инфекционных болезней I-II групп патогенности
N п/п	Объект, подлежащий обеззараживанию	Способ обеззараживания	Обеззараживающее средство	Время обеззараживания, мин.	Норма расхода
I. Бактерии, не образующие спор*
2	Поверхности в помещениях: пол, стены, двери;	Орошение или протирание с последующей	1%-й раствор хлорамина	60	Орошение – 300 мл/м Протирание – 200 мл/м
	мебель: рабочие столы, шкафы, стулья и другие	влажной уборкой	1%-й осветленный раствор хлорной извести или извести белильной термостойкой	60
	предметы мебели;		0,5%-й осветленный раствор КГН	60
	оборудование,		1%-й по АХ раствор гипохлорита натрия	60
	наружные поверхности БМБ;		1%-й осветленный раствор ДСГК	60
	помещения вивария		0,015%-й по АХ раствор дезсредств на основе натриевой соли дихлоризоциануровой кислоты или трихлоризоциануровой кислоты	В соответствии с инструкцией по применению
			Другие средства на основе хлорактивных соединений	В соответствии с инструкций по применению дезинфицирующего средства
			3%-й раствор (по ПВ) водорода перекиси	60	Орошение – 300 мл/м Протирание – 200 мл/м
			Другие средства на основе кислородактивных соединений	В соответствии с инструкций по применению дезинфицирующего средства
			0,02% – 0,04%-е (по сумме ДВ) растворы дезинфицирующих средств на основе ЧАС, триамина, ПГМГХ и их композиционных сочетаний	В соответствии с инструкцией по применению производителя препарата
24	Воздушные бактериальные фильтры	Орошают, извлекают, помещают в непроницаемый пакет, завязывают, сжигают	Применяют средства, указанные в пункте 2 настоящей главы Таблицы 6
		Погружение	Применяют средства, указанные в пункте 2 настоящей главы Таблицы 6	48 ч
		Паровой стерилизатор (автоклав)	Водяной насыщенный пар под давлением 2,0 кгс/см (0,2 МПа), (132±2)°С	60
40	Скрытые полости и обратная сторона фильтров БМБ при условии герметизации	Фумигация парами формальдегида	37% раствор формальдегида с последующей нейтрализацией его аммиаком (25% при норме расхода 60 мл на 100 мл формалина)	8 ч	60 мл формалина и 60 мл воды испаряется на каждый кубический метр объема бокса при температуре выше 20°С и относительной влажности 65%

Подробнее о проблемах эксплуатации систем вентиляции можно прочитать на нашем сайте в статье Ененко А.А. «Проблемы эксплуатации и проверки систем приточно-вытяжной вентиляции в лабораториях, работающих с патогенными микроорганизмами III-IV групп патогенности»

ПАРАМЕТРЫ АЭРОДИНАМИЧЕСКИХ ИСПЫТАНИЙ ВЕНТИЛЯЦИИ

В ходе испытаний вентиляционных систем проверяют:

— соответствие фактических характеристик работы вентиляционных систем заявленным проектным показателям (расход воздуха, кратность воздухообмена, производительность в зависимости от времени и т.д.);

— работу системы вентиляции совместно с технологическим оборудованием и влияние последнего на саму вентиляционную систему (одновременно специалисты регулируют аэродинамические потоки в системе);

— наличие дефектов монтажа в отдельных частях вентиляционной системы (неплотно прилегающие элементы, плохо зафиксированные отдельные узлы агрегата, некорректно выполненные системы виброгашения, шумоглушения и т.д.).

Параметры испытаний

Испытания систем вентиляции проводятся с целью контроля характеристик воздушных масс, чтобы они соответствовали установленным нормам и требованиям.

В процессе испытаний проверяется, правильно ли были сделаны проектные расчеты и соответствуют ли они фактическим данным. Основными параметрами проверки являются:

количество воздуха, расходуемое системой;
кратность воздухообмена;
показатели производительности вентсистемы.

Проверка оборудования позволяет устранить имеющие недостатки, настроить вентсистему на проектную мощность в каждой расчетной точке. Контрольные измерения, осуществляемые в ходе испытаний, показывают, соответствуют ли текущие показатели проектному коэффициенту.

При выявлении какого-либо монтажного дефекта (негерметично прилегающие детали, недостаточно прочно зафиксированные узлы, слабая защита от вибрации и шума) все недостатки устраняются. Это позволяет предотвратить возникновение неисправностей в работе системы в процессе её эксплуатации.

Требования к вентиляционным системам

Вентиляционные установки являются комплексом технологического оборудования требующего периодического обслуживания, регулировки и настройки.

Периодичность

Периодической
проверке и коррекции подлежат следующие параметры:

уровень
фонового шума в точке нахождения персонала;
скорость
воздушного потока;
объемы
воздуха, транспортируемого системой;
температура
воздуха;
гидравлическое
сопротивление.

Помимо
основных условий, общих для всех систем вентиляции, существуют индивидуальные
требования, продиктованные особенностями эксплуатации некоторых помещений:

медицинские учреждения – помимо паспортизации проводятся периодические обслуживание, чистка и дезинфекция системы и входящих в ее состав отдельных конструктивных элементов;
производственные помещения – испытания и проверка параметров включены в паспортизацию и проводятся один раз в три года;
здания и сооружения жилого фонда – уборка пыли, дезинфекция чердачных помещений и вентиляционных каналов, и антикоррозийное покрытие вытяжных труб и шахт.

Требования ГОСТ

В Республике Беларусь цели, основные принципы и основной порядок проведения работ по паспортизации, аэродинамических испытаниях и техническом регламенте на системы, вентиляции регулируются – ГОСТ 32548-2013 «Вентиляция зданий. Воздухораспределительные устройства. Общие технические условия»

ГОСТ разработан техническим комитетом по стандартизации и принят межгосударственным советом по метрологии и сертификации в 2013 году.

Состоит
из 10 разделов и определяет:

Допустимые
области применения систем вентиляции.
Специфические
термины и понятия.
Единицы
измерения, используемые при проектировании и монтаже вентиляционных установок.
Классификацию
воздухораспределительных устройств.
Полный
перечень технических требований.
Требования
к упаковке, хранению и транспортированию.
Методику
приемки и периодического контроля основных параметров.
Требования
по монтажу в зависимости от типа здания;
Требования
к эксплуатации.
Требования
безопасности персонала.

АППАРАТУРА

2.1. Для аэродинамических испытаний вентиляционных систем должна применяться следующая аппаратура:

а) комбинированный приемник давления — для измерения динамических давлений потока при скоростях движения воздуха более 5 м/с и статических давлений в установившихся потоках (черт. 3);

б) приемник полного давления — для измерения полных давлений потока при скоростях движения воздуха более 5 м/с (черт. 4);

Координаты точек измерения давлений и скоростей в воздуховодах прямоугольного сечения

Черт. 2

в) дифференциальные манометры класса точности от 0,5 до 1,0 по ГОСТ 11161-84, ГОСТ 18140-84 и тягомеры по ГОСТ 2648-78 — для регистрации перепадов давлений;

Основные размеры приемной части комбинированного приемника давления

* Диаметр d не должен превышать 8 % внутреннего диаметра круглого или ширины (по внутреннему обмеру) прямоугольного воздуховода.

Черт. 3

г) анемометры по ГОСТ 6376-74 и термоанемометры — для измерения скоростей воздуха менее 5 м/с;

д) барометры класса точности не ниже 1,0 — для измерения давления в окружающей среде;

е) ртутные термометры класса точности не ниже 1,0 по ГОСТ 13646-68 и термопары — для измерения температуры воздуха;

Основные размеры приемной части приемника полного давления

Черт. 4

ж) психрометры класса точности не ниже 1,0 и психрометрические термометры по ГОСТ 112-78 — для измерения влажности воздуха.

Примечание. При измерениях скоростей воздуха, превышающих 5 м/с в потоках, где затруднено применение приемников давления, допускается использовать анемометры по ГОСТ 6376-74 и термоанемометры.

2.2. Конструкции приборов, применяемых для измерения скоростей и давлений запыленных потоков, должны позволятьих очистку от пыли в процессе эксплуатации.

2.3. Для проведения аэродинамических испытаний в пожаровзрывоопасных производствах должны применяться приборы, соответствующие категории и группе производственных помещений.

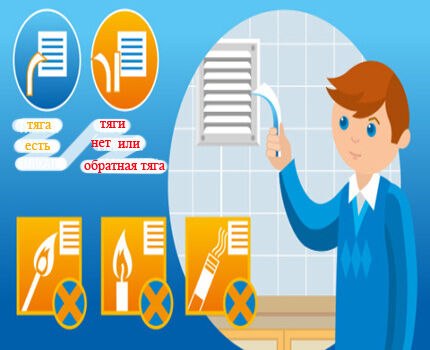

Как проверить тягу в вентиляции

Главное обстоятельство, которое практически полностью ликвидирует эффективную работу вентиляции – это обратная тяга, когда происходит ее опрокидывание. В этом случае воздух не отводится из помещения, а наоборот всасывается через отводной вентканал внутрь помещения.

Важно! Воздух втягивается в вентшахту не только с улицы, а также и из других квартир (кухонь и санузлов), поэтому обратная тяга может стать главной причиной появления неприятного запаха.

Причинами появления обратной тяги являются следующие факторы и явления:

Ошибки при проектировании и строительстве дома, в частности – возведения вентшахты.
Перемонтаж вентиляционной системы соседями – установка мощных вентиляторов, вытяжных систем.
Климатические воздействия, например, сильное задувание ветровых потоков в канал, незащищенный дефлектором.

Дефлектор – навершие отводных капитальных вентшахт, которые выводятся через чердак на крышу. Представляют собой конвекционный вентилятор с крыльчаткой, который усиливает естественное движение воздуха с его отводом, а также закрывают шахту от проникновения в нее птиц и грызунов.

Эффективность тяги и конкретные параметры также выясняются опытным путем или анемометром. В любом случае наша статья подробно дает ответы на вопрос — как проверить работает ли вентиляция в квартире. Используя методики, которые мы представили и сравнивая полученные значения с эталонными, можно качественно определить нуждается ли вентиляция в проведении дополнительных осмотров, очисток или ремонта.

Коротко об испытаниях

Приемо-сдаточные испытания включают в себя следующие действия:

соответствие установленной системы схеме в проектной документации;
проверку количества вентиляторов, противодымных клапанов;
проверку надежности установки воздуховодов, вентиляторов, дополнительного оборудования;
оценку расхода воздуха, который система удаляет при наиболее возможных нагрузках, и давления поступающего свежего воздуха.

Испытание вентиляции: проверка расхода воздуха, кратности воздухообмена, производительности

Технические расчеты бесплатно и анонимно =)

ВИДЫ ВЕНТИЛЯЦИЙ:

Коротко об испытаниях

Оборудование для аэродинамических испытаний
