Необходимость установки вентиляционного клапана

Производители клапанов в России

На отечественном рынке представлено не так уж много производителей этого оборудования. Связано это с малым объёмом производства, так как установка и замена клапанов происходят довольно редко. В России можно купить противопожарный клапан для вентиляции производства нескольких фирм:

• ЗАО AMALVA — международный производитель вентиляционных систем и оборудования. Основано ещё в 1997 году. Производит противопожарные клапаны с 2007 года.

• ЗАО «Вингс-М» — специализированное предприятие по производству вентиляционных клапанов, широко использует продукцию швейцарской Belimo. Является разработчиком и производителем собственных моделей противопожарных клапанов под торговыми марками КЛОП-1, КЛОП-2, КЛОП-3 и линейки клапанов противодымной вентиляции КЛАД-1, 2, 3. Завод обустроил собственную тестовую установку для испытаний продукции в условиях, приближённых к огневым.

• ЗАО «Вентмаш М» производит отопительное и вентиляционное оборудование, в том числе обратные, дымовые и противопожарные клапаны с различными типами приводов и степенью взрывозащиты.

• ООО «Лиссант» является крупнейшим производителем строительных материалов и вентиляционных систем на юге России. Кроме клапанов, производит несколько наименований оборудования для вентиляции.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Где применяется стеновой клапан

Приточный механизм используется повсеместно. Их устанавливают в многоквартирных постройках,  частных домовладениях, а также в помещениях производства.  Обязательно устанавливается подобная конструкция в дошкольных учреждениях, так как маленьким детям особенно важен свежий воздух. Подобный механизм нужен для обеспечения определенного микроклимата на птицефермах и в животноводческих хозяйствах.

Модель приточного устройства

Также делается вытяжной клапан, который встраивается в протоки вентиляции. Такие шахты находятся в санузле, кухне или ванной. Для проверки тяги нужно открыть форточку и посмотреть есть ли приток воздуха или поднести к отверстию зажженную свечу.

Для циркуляции воздуха в помещении применяется также мощная вытяжка

Все модели различаются по таким параметрам:

• возможность монтажа шумоизоляции и регулирования на автоматике;
• опция полного закрытия механизма;
• сечению воздуховода;
• объем воздушных масс.

Если жилая площадь достаточно большая, то можно установить несколько приточных конструкций

Устройство принудительной вентиляции и его плюсы и минусы

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

А такое устройство с подсветкой будет элегантно смотреться на потолке

И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.

Попробуем рассмотреть такие устройства, чтобы понять, как они работают.

Совмещенный с вентилятором клапан довольно популярен у покупателей

Каким образом взаимодействует обратный клапан с вентилятором

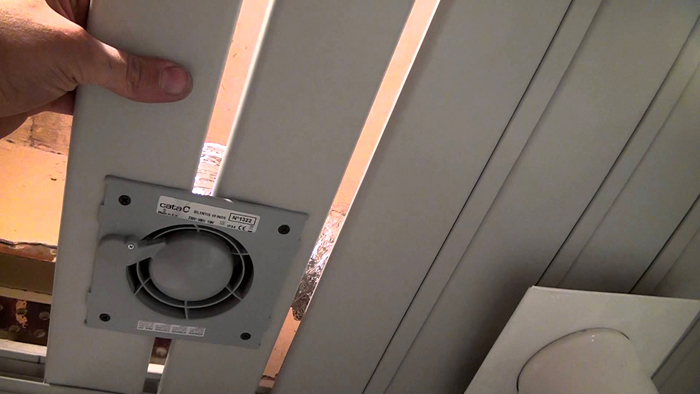

При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.

Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

Бабочка на встраиваемой вытяжке

Вентиляционная решетка с обратным клапаном: как ее установить

Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.

По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.

Установка «с нуля». Без клапана при такой вентиляции не обойтись

Тройники на вытяжку и способы их применения

Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.

Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

Внешний вид тройника для вентиляции

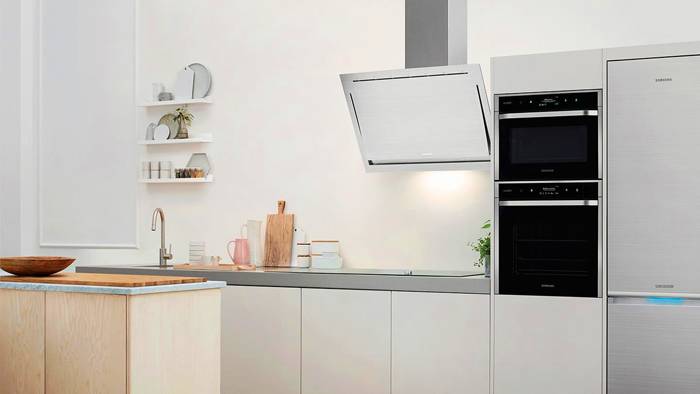

Установка обратного клапана на вытяжку в кухне

Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”

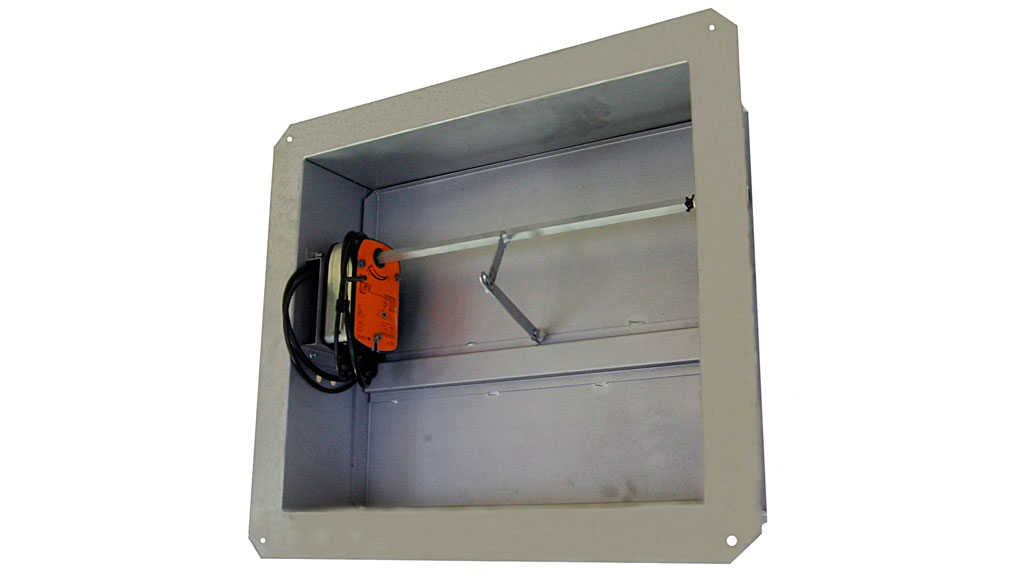

А это уже прямоугольный клапан для него

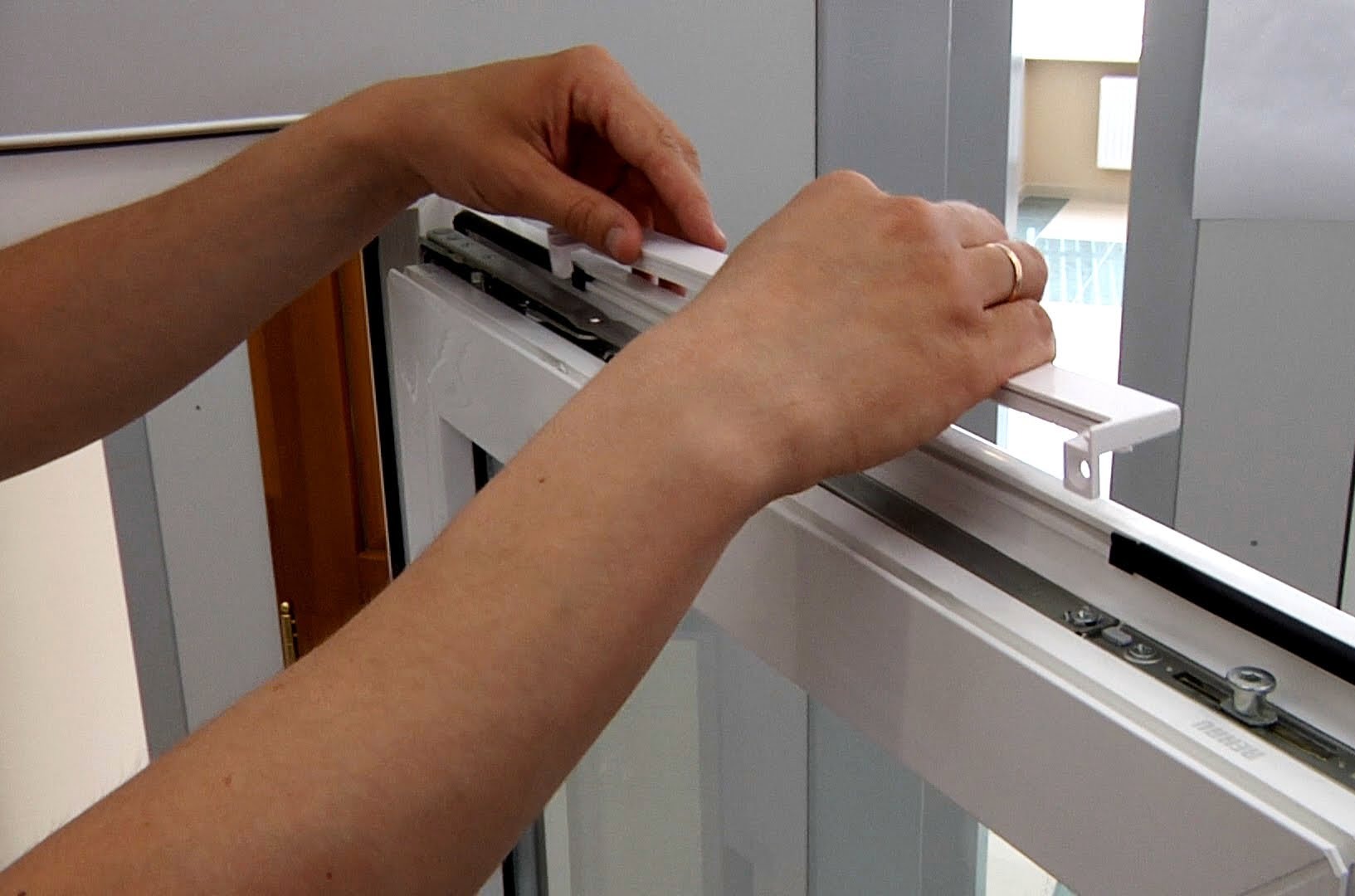

Монтаж клапана для пластикового окна

Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:

• с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
  o уменьшение площади окна, обеспечивающей попадание света в помещение;
  o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета;
• без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.

Рис. 10. Установка клапана.

При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.

Рис. 11. Возможный вариант монтажа.

Установка вентиляционного клапана для пластикового окна показана на следующем видео:

Инструкция по монтажу

Можно установить приточный клапан в стену своими руками. Для этого нужно выполнить следующие действия:

• Выбрать оптимальное место монтажа, следуя вышеописанным рекомендациям.
• Выполнить сквозное отверстие в стене с незначительным наклоном (3-4°) во внешнюю сторону. Это исключит накопление попадающей влаги в воздуховоде.
• Выполнить отверстия для шурупов (чтобы закрепить внутреннюю часть).
• Примерить воздуховод и разметить трубу по необходимой длине.
• Отрезать лишнюю часть трубы.
• Вмонтировать звукоизоляционный элемент в воздуховод. Обычно деталь поставляется вместе с клапаном. Если ее нет, крайне желательно приобрести.
• Установить трубу в отверстие.
• Закрепить вентиляционную решетку с внешней стороны (клеем или шурупами). Жалюзи решетки нужно сориентировать вниз и расположить горизонтально.
• Закрепить внутреннюю часть шурупами.
• Собрать внутреннюю часть. Процесс сборки может несколько отличаться в зависимости от модели и функциональности, поэтому нужно действовать согласно инструкции производителя.

Назначение и принцип работы

Противодымным клапаном называется техническое устройство с нормируемым пределом стойкости к огню, аналогично противопожарным дверям, окнам, люкам; обеспечивающее прием летучих, разогретых до высокой температуры продуктов процесса горения, их направление в огнестойкие каналы, шахты, короба аварийной противодымной вентиляции.

Такое назначение сделало его незаменимым устройством для подобных систем аварийного назначения, созданных для защиты людей как в современных высотных зданиях, сооружениях большого строительного объема, так для прочих «рядовых» объектов общественного, производственного назначения со значительным количеством посетителей, работников, находящихся в них течении смены, дня или суток.

Клапаны дымоудаления – это неотъемлемая часть приточно-вытяжных систем, установок дымоудаления, принудительного подпора чистого воздуха, при этом:

1. В защищаемых помещениях, на основных эвакуационных путях и выходах – коридорах, переходах, лестничных клетках, вестибюлях и фойе их заслонки находятся в закрытом положении, открываясь по командному импульсу от установок пожарной сигнализации, стационарных систем пожаротушения; чтобы обеспечить быстрый эффективный отвод летучих продуктов горения из задымленных пожарных отсеков, секций, помещений.
2. Клапаны системы принудительного подпора воздуха незадымляемых лестниц, лифтовых шахт, включая пожарные лифты, открываются, обеспечивая необходимый нормативный или расчетный приток в них свежего воздуха.
3. Клапаны в остальных помещениях остаются находиться в закрытом состоянии, чтобы ограничить процесс попадания в них, распространения газообразных токсичных продуктов горения.

Противопожарные клапаны двойного назначения/действия могут работать как дымоудаляющие, так и огнезадерживающие технические устройства, находясь в дежурном открытом положении.

При обнаружении возникновения очага тления, возгорания датчиками дыма, газовыми пожарными извещателями, поступления командного сигнала от приборов контроля и управления противопожарной автоматики, они немедленно плотно закрываются, что препятствует распространению газообразных продуктов, открытого пламени по вентиляционным воздуховодам в смежные, вышерасположенные помещения.

Их открывают по окончании тушения очага пожара, для полного удаления токсичных дымовых продуктов, взвешенных в воздухе защищаемых помещений огнетушащих веществ после применения порошковых, аэрозольных, газовых установок пожаротушения, т.е. работают уже как клапаны удаления дыма.

Лучшие модели вытяжных вентиляторов

Выбрать вентилятор можно, не только рассчитав все характеристики самостоятельно, но и ориентируясь на подборку наиболее интересных и практичных моделей.

ERA FAVORITE 4C-01 16 Вт

Этот прибор российского производства имеет отличные показатели по производительности и шуму.

ERA FAVORITE 4C-01 16 Вт

Корпус из ABS-пластика устойчив к воздействию УФ и герметичен благодаря резиновым прокладкам по периметру, внутренние компоненты защищены от влаги и пыли.  ERA FAVORITE 4C-01 имеет двухстворчатый клапан, который не пустит воздух в обратном направлении, против хода вентилятора. Таким образом, запахи из вентиляционной шахты не проникнут в помещение. Двигатель прибора защищен от перегрева предохранителями. По своим параметрам прибор отлично вписывается в небольшие помещения. Монтируется накладным способом.

Soler & Palau SILENT-100 CZ DESIGN

Стильный, продуманный до мелочей вентилятор от ведущего испанского бренда. Его корпус абсолютно герметичен, внешняя панель  плоская, что упрощает уход за прибором. Устройство может бесперебойно работать в помещении с температурой до +40 °C. Двигатель установлен в корпус с помощью резинометаллических втулок. Они поглощают часть вибронагрузки, делая работу вентилятора практически бесшумной.  Клапан предотвращает возврат воздуха извне на 100%.

Soler & Palau SILENT-100 CZ DESIGN

AURA DiCiTi 4C MR

Благодаря дополнительным прорезиненным прокладкам AURA DiCiTi 4C MR работает очень тихо. Корпус прибора с их помощью становится герметичным. Двигатель надежный, не нуждается в каком-то дополнительном обслуживании и имеет оптимальную производительность для работы в бытовых санузлах.

AURA DiCiTi 4C MR

Этот вентилятор оснащен «умным» таймером Fusion Logic, который можно программировать в соответствии с нуждами конкретного потребителя. Это приятная функция позволяет организовать работу прибора так, чтобы выжать из него максимальную эффективность при минимальных расходах электроэнергии.

Виды приточных вентиляционных установок

Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки – мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.

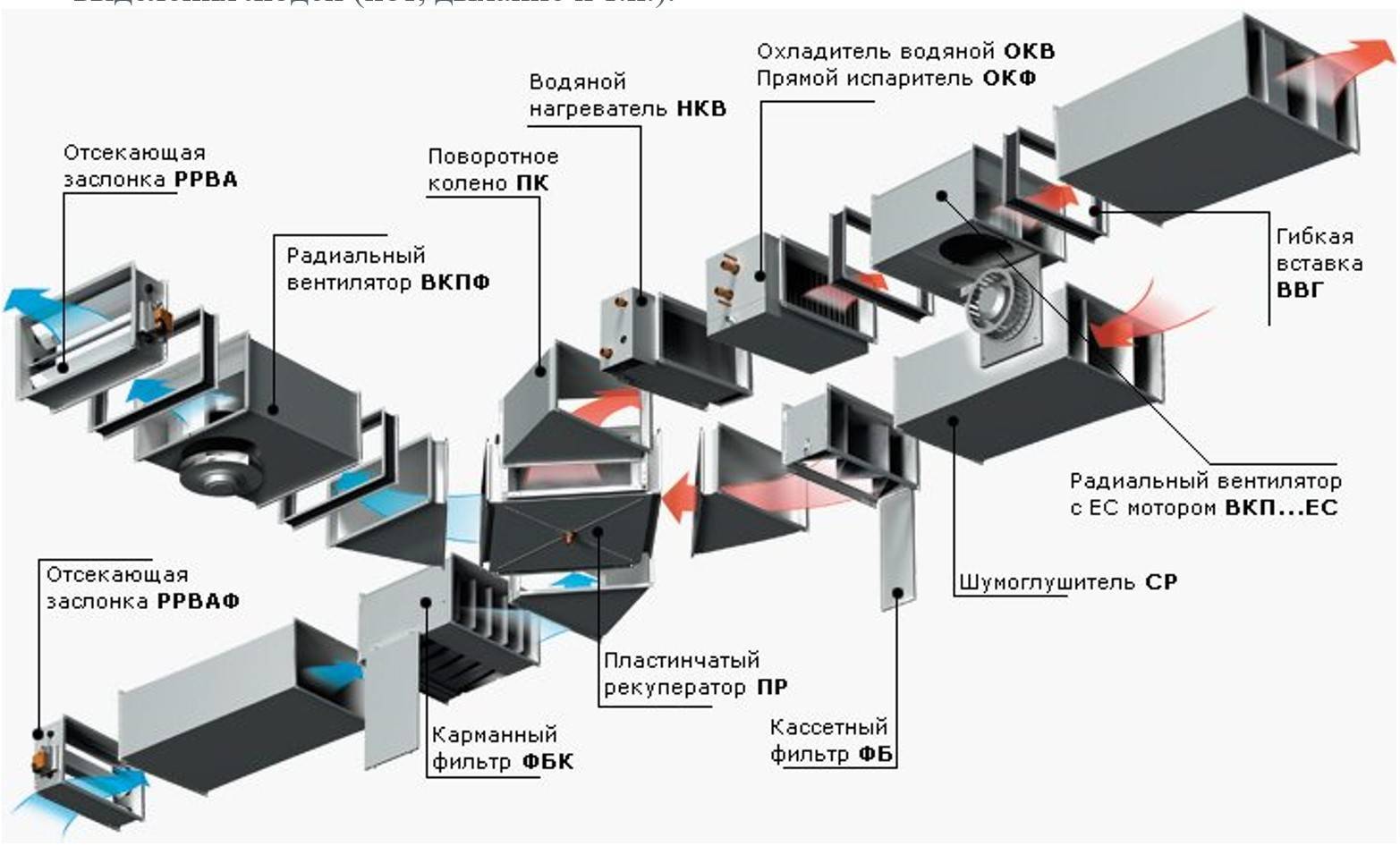

Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.

Моноблочная приточная установка

Модульная приточная установка

Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.

Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.

Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.

В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.

Приточная установка с водяным калорифером

Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.

Приточная установка с электрическим калорифером

Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.

Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).

Вентиляционные противопожарные клапаны

Эффективность защиты здания от задымления во многом зависит от качества монтажа противопожарных клапанов. Они используются в системах отопления, вентиляции (в том числе ПДВ) и кондиционирования. Если вам требуется установить данное оборудование, обратитесь в компанию «Меркор-ПРУФ». Мы предлагаем только качественные и надежные вентиляционные противопожарные клапаны, а также профессиональные услуги монтажа по демократичным ценам. Наша система менеджмента качества соответствует ГОСТ Р ИСО 9001-2015.

Регламентация установки

Специалисты «Меркор-ПРУФ» в процессе монтажа устройств для защиты здания от задымления руководствуются действующими нормативами, в частности СП 7.13130.2013, в котором указано, что место установки противопожарных клапанов зависит от рабочего положения заслонки устройства. Например:

• монтаж нормально открытых клапанов может осуществляться в воздуховодах, шахтах и вентканалах, которые ведут в помещение, где производственная технология или хранящиеся вещества не допускают образования газо-, пыле- и паровоздушной взрывоопасной смеси;
• установку нормально закрытых противопожарных клапанов рекомендуется выполнять в строениях, где исключено размещение веществ, которые могут образовывать взрывоопасные смеси;
• противопожарные клапаны канального исполнения монтируются с внешней стороны вентиляционного канала таким образом, чтобы заслонка оказалась внутри воздуховода, а исполнительные устройства – монтажная плата, силовые приводы, контактная клемма – с внешней стороны.

Устанавливая противопожарный клапан, специалист может использовать одну из трех монтажных схем:

• в отверстие стены, в которое выведена труба воздуховода. Выбор данного способа целесообразен только в случае, если перегородки имеют нормируемый предел огнестойкости;
• в воздушном канале на определенном расстоянии от стены. При выборе данного варианта необходимо усилить участок между устройством и стеной, а также проверить, что его предел огнестойкости не ниже, чем у строительной конструкции или клапана;
• бесканальный монтаж непосредственно в стенном проеме.

Правила монтажа

Противопожарные клапаны для вентиляционных систем устанавливают с учетом следующих требований:

• уровень огнестойкости устройства и строительной конструкции должны соответствовать друг другу;
• при вычислении размеров отверстия для установки клапана необходимо использовать данные из документации для избежания люфта и вибрации;
• электропривод должен быть размещен с противоположной стороны от предполагаемого источника возгорания;
• при образовании свободного пространства между корпусом клапана и стенками конструкции, отверстие должно быть заполнено огнеупорным составом (раствор, попавший на подвижные механизмы электропривода, необходимо сразу же удалить);
• в месте прилегания заслонки периметр оклеивают термореактивной лентой, расширяющейся под воздействием высокой температуры и герметизирующей тем самым стыки;
• при появлении возгорания заслонка обесточивается, ее повторная активация выполняется только после подачи электричества в строение.

Особенности эксплуатации противопожарных клапанов

Существуют некоторые ограничения и регламенты по особенностям эксплуатации противопожарных клапанов. К примеру, для производственных помещений, в которых технологический процесс связан с наличием огнеопасных взвесей, необходимо производить регулярную регламентную очистку внутренних механизмов от горючих веществ. Монтаж устройств запрещен в воздуховодах системы вентиляции промышленных помещений, которым присвоен класс пожарной безопасности А и Б, или в системе отсосов пожаро- и взрывоопасных смесей. Эксплуатация устройств должна осуществляться в помещениях, в которых исключено образование агрессивной воздушной среды. Для нормальной работы исполнительных механизмов температура в строении должна находиться в диапазоне от +1 до +35 °С и при относительной влажности не выше 80 %. Соблюдение этих норм поможет обеспечить безотказную работу и длительную эксплуатацию устройств.

По всем вопросам монтажа и сервиса противопожарных клапанов от компании «Меркор-ПРУФ» обращайтесь по телефону или электронной почте, которые указаны в верхней части страницы.

Когда нужно ставить клапан притока

В квартире и частном доме свежий воздух постоянно должен поступать для нормальной жизнедеятельности человека, создания благоприятного микроклимата.

С установкой пластиковых окон и утеплением фасада «не дышащими» изоляционными материалами в помещении образуется эффект термоса. Высокая концентрация влаги и сжатый воздух становится причиной проявления заболеваний, образования плесени в комнатах.

Плесень на стенах

Обустроенная вентиляция в стене приточным устройством нормализует воздухообмен. Ставьте клапан, когда заметите следующие негативные факторы:

Повышение концентрации углекислого газа в воздухе из-за дефицита кислорода прочувствуете ухудшением общего состояния человека. Появится головная боль, сонливость, упадок сил. Утомляемость без причины скажется на снижении работоспособности, постоянной вялости. Отсутствие воздухообмена является причиной повышенной влажности во всех комнатах. На стенах появятся темные пятна плесени, ежедневно разрастающиеся по размеру. Плесень вырабатывает токсичные вещества и споры, которые человек вдыхает, тем самым нанося вред здоровью. Вытяжная вентиляция без притока не способна функционировать в необходимом объеме. По комнатам распространятся неприятные запахи с кухни и санузла, даже при работающей принудительной вытяжке избавиться от неприятных запахов будет проблематично. Споры грибков спровоцируют развитие заболеваний дыхательных путей. Самым распространенным из которых являются астмы и пневмонии. На деревянных элементах здания появится гниль из-за повышенной влажности, разрушая конструктивные узлы и портя внешний вид.

Установкой клапана для притока воздуха создаете нормальные условия для стабильной работы приточно-вытяжной вентиляции.

Разновидности клапанов вентиляции и виды управления

вентиляционные клапаныуправляющего механизмаэлектромагнитныеэлектрические приводывоздушных заслонках

Клапаны вентиляции разделяются на противопожарные и воздушные. Огнезадерживающие клапаны имеют разный принцип работы, место монтажа и применяются в системах противопожарной защиты и в противодымной вентиляции.

Воздушные клапаны так же имеют много вариантов исполнения: дроссель-клапаны, обратные, с утеплением, взрывозащищённые и т.д. Применяются воздушные заслонки в системах общеобменной приточно-вытяжной вентиляции и, в отличие от противопожарных, не имеют предела огнестойкости, т.к. не предназначены для защиты от пожара, хотя и могут выполнять противодымную функцию и выводить наружу дым.

Как улучшить работу (решетки в дверях, проверка вытяжки)

Некоторые пользователи, имеющие приточный клапан в доме, отмечают, что проблема скопления влаги, неприятные запахи, затхлость остаются. Возможно, проблема заключается не в неэффективности приточного клапана, а неисправности других вентиляционных устройств или вовсе их отсутствии. Для улучшения вентиляции можно рассмотреть следующие варианты:

1. Установка решеток на дверях ванной комнаты и туалета. Такое решение требует минимум затрат, при этом удается восстановить нормальную циркуляцию свежего воздуха, даже оставляя двери закрытыми.

2. Прочистка вентиляционного канала и вытяжки. Проверить их работоспособность можно, поднеся зажженную спичку к решетке. Если огонь не перемещается в сторону вентиляции, оборудование необходимо прочистить от мусора и грязи с помощью пылесоса, ершика, небольшого шпателя. Убрать налипший жир и грязь с кухонной вытяжки помогают различные средства (сода, хозяйственное мыло, бытовая химия). Аналогично для проверки используется легкая салфетка, которая должна втягиваться в вентиляцию при ее нормальной работе.

3. Обеспечение притока свежего воздуха. Наиболее простой и доступный способ улучшения вентиляции – открывание окон на проветривание. Но такой вариант актуален весной/осенью и не совсем комфортен зимой. На холодное время подойдет специальная установка, при которой в плотно закрывающихся пластиковых окнах создается приточная щель. Данная установка нормализует микроклимат в помещении при соединении теплого и холодного воздуха.

Если площадь квартиры или частного дома большая и приточный клапан не справляется, можно использовать монтаж проветривателей, бризеров или рекуператоров. Дополнительные вентиляционные устройства простые в установке, не требуют прокладки вентиляционных каналов, при этом обеспечивают приток свежего воздуха и нормальную циркуляцию.

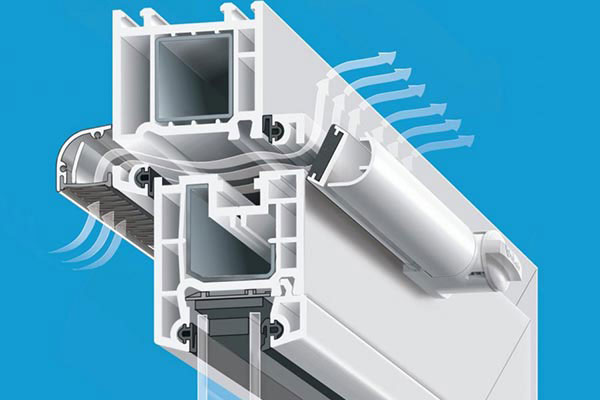

Приточный клапан на окно

Приточный клапан на окно – самое популярное решение для вентиляции квартир в многоквартирных домах. Особенно часто устанавливаются приточные клапаны на пластиковые окна. Это связано с тем, что почти все бытовые приточные клапаны монтируются на уже установленные окна – непосредственно в оконный профиль. Такой способ монтажа хорош тем, что не приводит к уменьшению количества дневного света, проходящего через окно. Есть у него и минусы – вентиляционный канал проветривателя на окно ограничен размерами оконного профиля, поэтому он меньше, чем у приточного клапана в стену. Соответственно, через него проходит меньше свежего воздуха.

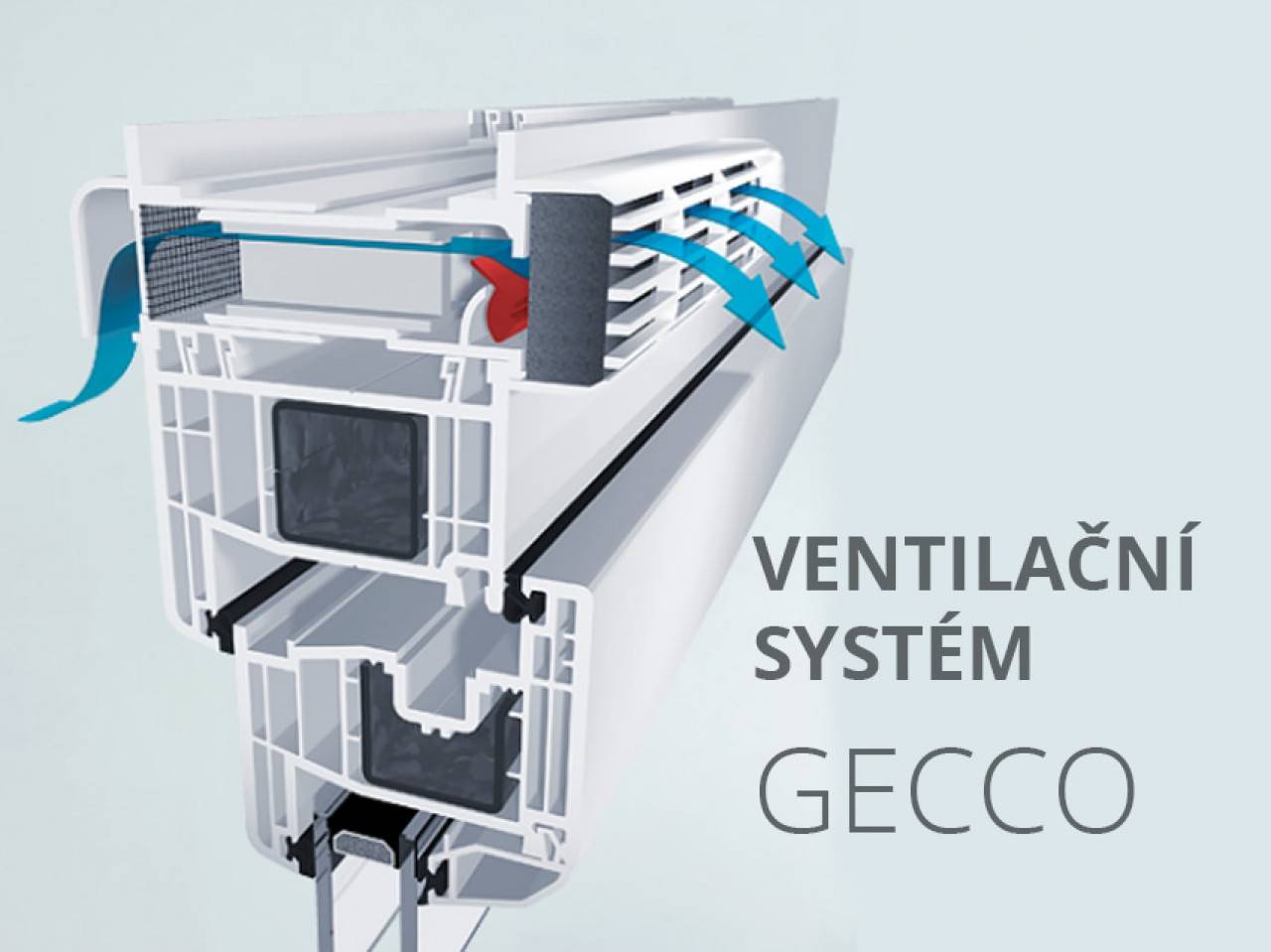

Оконный приточный клапан устроен так, чтобы поступающий через него холодный воздух направлялся вверх, к потолку комнаты. Так он лучше перемешивается с прогретым воздухом внутренних помещений, благодаря чему температура в доме понижается незначительно, и даже при полностью открытом клапане возникает дискомфорт.

На что следует обратить внимание при выборе приточного клапана на окно

• Пропускная способность или уровень воздухообмена приточного клапана на окно выбираются, исходя из количества человек, находящихся в комнате с окном на постоянной основе. Нужно помнить, что для нормальной жизнедеятельности 1 человека требуется 30 кубических метров свежего воздуха в час. На этапе выбора оконного клапана требуется учесть данное обстоятельство, чтобы впоследствии у вас не возникли проблемы.
• Мы живем в стране с холодными зимами, поэтому при выборе приточного клапана на окно нужно заранее побеспокоиться, чтобы это устройство без проблем выдерживало суровые условия эксплуатации. Не забывайте, что некоторые приточные клапаны сделаны для мягких зим Западной Европы и не рассчитаны на воздействия очень низких температур.
• Многие оконные провертиватели оснащены автоматической регулировкой – это удобно, но в определенных ситуациях может стать проблемой. Например, при резких перепадах температуры за окном. В этом случае единственным спасением является механическая система регулировки клапана, которая есть не у всех моделей.
• Некоторые умельцы изготавливают приточные клапаны своими руками. Это более дешевый вариант, но зачастую такое решение создает неудобства из-за проблем с шумоизоляцией. Практически все приточные клапаны на окно заводского производства обеспечивают требуемый уровень защиты от шума в пределах 30-35 дБ.

Основные разновидности вытяжных вентиляторов

Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.

Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась

Поэтому важно для вентилятора монтировать отдельный выключатель. Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора

Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером

В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.

Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.

Устройство

Техническое устройство такого изделия несложно, т.к. имеет в своем составе лишь три основных элемента:

• Корпус круглого или прямоугольного/квадратного сечения, выполненный из оцинкованного металлического листа или нержавеющей стали. Устанавливается в проемах строительных конструкций – перекрытий, стен, перегородок, в т.ч. противопожарных, крепясь к ним с одной или с двух сторон.
• Подвижная заслонка, которых может быть от одной до нескольких, соединенных в одну работающую конструкцию, плотно перекрывающую все внутреннее сечение корпуса изделия.
• Привода – механизма различного вида, принципа, способа действия, приводящего заслонку в открытое положение, т.к. большинство изделий, предназначенных для установки на защищаемых объектах, изготавливаются в так называемом нормально закрытом исполнении.

Требования

Клапан дымоудаления

Так как эти технические устройства, относятся к специальному вентиляционному оборудованию, то одним из основных нормативных документов, устанавливающих требования к ним, является СП 60.13330 (актуализированная редакция СНиП 41-01-2003) о вентиляционных системах. В него в 2017 году вносились дополнительные требования к системам защиты от дыма.

 Кроме того, довольно много требований организационной, технической направленности к таким устройствам, их составу, устройству, размещению и последующей эксплуатации изложено в следующей правовой и технической литературе:

• в ст. 56, 85, 138 Федерального закона № 123;
• в своде правил 7.13130.2013;
• в НПБ 241-97 и НПБ 240-97;
• в рекомендациях ВНИИПО МЧС.

Примечание: целевого ГОСТ, регламентирующего проектирование, устройство и состав клапана для удаления дыма из защищаемых помещений, как и для противопожарных клапанов, разновидностью которых они являются, пока нет (на момент написания статьи).
