Как установить встраиваемую вытяжку в шкаф своими руками

Установка вытяжки

Установка встраиваемой вытяжки в шкаф на кухне может быть довольно простым и доступным процессом, если у вас есть необходимые инструменты и правильная инструкция. Вот пошаговая инструкция:

Шаг 1: Подготовьте необходимые материалы и инструменты, включая вытяжку, шкаф, шурупы, отвертку, электродрель и изоляционный материал.

Шаг 2: Отсоедините капюшон от вытяжки и распакуйте устройство. Удалите упаковочные материалы и следуйте инструкциям по сборке, если требуется.

Шаг 3: Отметьте местоположение вытяжки на шкафу. Убедитесь, что пространство достаточно прочное и ровное для установки.

Шаг 4: Прикрепите крепления вытяжки к шкафу, используя шурупы и электродрель. Убедитесь, что крепления надежно закреплены.

Шаг 5: Подключите провода вытяжки к сети, следуя инструкциям производителя. Убедитесь, что подключение сделано правильно и безопасно.

Шаг 6: Закрепите капюшон обратно на вытяжку и убедитесь, что он безопасно зафиксирован.

Шаг 7: Протестируйте работу вытяжки, включив ее и убедившись, что она работает правильно.

Важно помнить, что установка вытяжки может быть опасной, если вы не имеете достаточного опыта или знаний в электрике. В таких случаях всегда лучше обратиться за помощью к профессионалам

Схема установки встраиваемой вытяжки на кухне своими руками

Разберемся, как установить встроенную вытяжку. Ориентироваться в работах по установке будет проще, если заранее разделить их на этапы:

1. Расчёт и разметка места крепления.
2. Вырезание отверстий.
3. Крепление вытяжки.
4. Монтаж воздуховода.
5. Подключение к сети.

Самостоятельная установка

Итак, имеется вытяжка встраиваемая в шкаф — как ее установить правильно?

Высота над плитой не должна быть слишком большой, чтобы не снижалась эффективность всасывания, но в то же время, достаточной, чтобы хозяйке не задевать за шкафчик головой.

Рекомендуемые расстояния:

• Для электроплиты: от 60 до 80 см, оптимально – 75 см.
• Для газовой: от 65 до 80, оптимально – 75 см.

Зачастую шнуры от вытяжных устройств делаются короткими. Поэтому может понадобиться отдельная розетка, расположенная вблизи прибора. При этом шнур должен располагаться так, чтобы быть как можно дальше от горячей поверхности плитки. Провода с заземлением подключаются в точном соответствии со схемой (заземление, фаза, ноль).

Шкаф для вытяжки

Продумывается расположение воздуховода. Его нужно провести от вытяжки до вытяжного отверстия так, чтобы максимально сократить количество поворотов и углов.

До начала монтажных работ нужно проверить исправность устройства. Если что-то пойдет не так, демонтировать вытяжку можно, но в мебели уже будут повреждения.

Правила монтажа

Установка встраиваемой вытяжки на кухне проводится в шкаф. Для этого идут несколькими путями:

• Заказывается короб без дна. А в его полках и верху сверлятся необходимые отверстия.
• Шкаф изготавливается своими руками.
• Используется готовая конструкция. У нее убирается дно, и формируются отверстия.

Если пойти третьи методом, то полная разборка мебели не требуется. Порядок работы следующий:

• Снимаются дверцы. Снизу откручиваются крепления боковых стенок и задней плоскости. После этого дно отходит само.
• Крепеж ведется к внутренней полке. Для этого она вынимается. В ней вырезается отверстие диаметром 10 см под воздуховод. Затем полка прикладывается к корпусу аппарата, и отмечаются места для вкручивания саморезов.
• При помощи металлических уголков вытяжка закрепляется на полке, и вся конструкция устанавливается в шкаф.
• На последнем этапе идет монтаж воздуховода. Для этого через верхнее отверстие вставляется гофра или пластиковая труба. Места стыковки с оборудованием промазываются клеем и схватываются хомутом. Следует помнить, что с течением времени этот узел потребует разборки для чистки аппарата. Вторая часть воздуховода соединяется с вентиляционным каналом.

Устройство вытяжной техники

Прежде, чем встроить вытяжку в кухонный гарнитур, логично будет разобраться в ее устройстве. В основу положен центробежный вентилятор, который приводится в действие посредством клеммы колодки и переключателя скоростей.

Следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели.

Приводимый в движение двигатель от переменной бытовой сети создает усилие на поглощение не менее 112 л воздуха/минуту. Данная цифра увеличивается по факту удаления фильтра-жироулавливателя, но такая манипуляция не является рекомендуемой.

Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

К остальным элементам устройства вытяжной техники стоит отнести такие:

• вентиляционные решетки выпускного канала;
• выключатель освещения;
• щиток;
• шнур питания;
• внешний корпус электродвигателя;
• проволочные фиксаторы;
• лампу подсветки;
• регулятор активной, пассивной вентиляции.

Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских.

Таким образом, большая часть вопросов относительно того как встроить вытяжку в шкаф своими руками, ставится решенными. Остается следовать некоторым правилам размещения и сборки отводящей магистрали.

Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места.

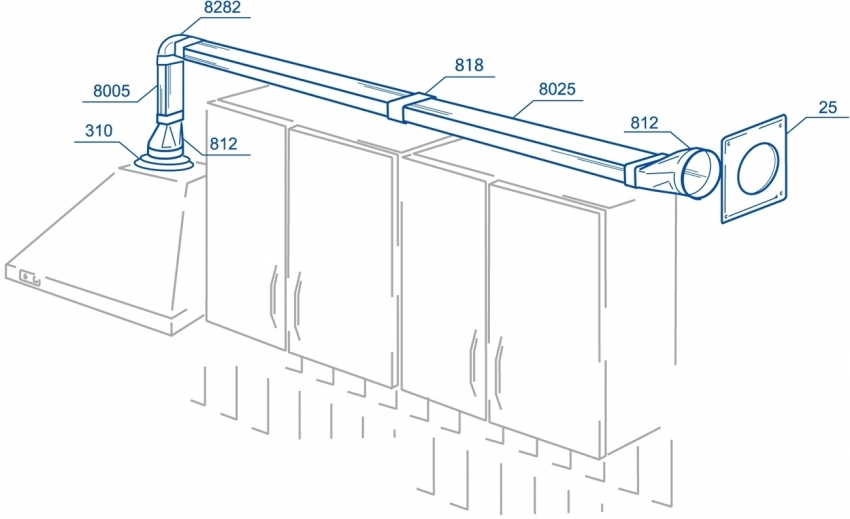

Полная сборка отводящего канала состоит из следующих элементов:

• вентиляционный канал;
• соединители для плоских каналов;
• круглое соединительное колено;
• настенная пластина для круглых каналов;
• соединительное колено плоскокруглое;
• соединитель круглых каналов без клапана;
• держатель для плоских каналов.

Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера.

Как правильно установить встраиваемую вытяжку?

Установка встраиваемой вытяжки предусматривает целый комплекс работ. Кроме фиксации на стене, агрегат необходимо правильно подключить к электросети. Нужно грамотно вмонтировать трубу, отводящую воздух. Воздуховод присоединяют к вентиляционному каналу так, чтобы при этом сохранилась естественная вентиляция в помещении. Затем следует установить встроенную вытяжку в шкаф.

Необходимые инструменты

Для монтажа понадобится:

• шуруповерт;
• перфоратор;
• отвертка;
• строительный нож;
• рулетка и карандаш;
• строительный уровень;
• ножовка по металлу.

Установка встроенной вытяжки предусматривает приобретение гофры, которая будет отводить воздух в вентиляционный канал. Кроме того, понадобится решетка для вентиляционной шахты и пара хомутов для фиксации гофры.

Монтаж

Чтобы подключить гофру к вентиляции, необходимо проделать отверстия в верхней стенке шкафа. В зависимости от формы воздуховода дыры делают круглыми или прямоугольными. После этого гофру обрезают с небольшим запасом. Затем вешают сам шкаф с вытяжкой

Важно не забыть обработать стыки воздуховода силиконовым герметиком

Вытяжку в шкафу закрепляют при помощи саморезов, а гофру фиксируют хомутом. При монтаже вентиляции следует максимально снизить количество изгибов трубы, чтобы сохранить высокую тягу воздуха. При каждом изломе мощность воздушного потока теряется примерно на 10%.

Как подключить к электричеству?

Провода для электропитания не всегда оснащены вилкой. В некоторых моделях они просто заканчиваются оголенными концами, предназначенными для подключения через клеммную колодку. Чтобы провода не болтались на виду, следует разместить их скрыто.

Внутри корпуса прибора на 10-15 см выше рабочей области есть свободное пространство, которое можно использовать для этих целей. Для систем вентиляции встроенные в корпус провода следует спрятать за стенку шкафа.

В вытяжках используются электродвигатели малой мощности, поэтому для безопасного подключения к сети достаточно стандартного медного токопроводящего провода сечением в 1,5 мм. Разводку для розеток стоит сделать сечением 3х2,5 мм. Кроме того, для техники требуется заземление.

Нюансы подбора

При подборе встраиваемой вытяжки под кухонный интерьер обращают внимание на ее исполнение:

• . После установки практически незаметна — имеет узкую полоску из нержавеющей стали. Навесной шкаф над вытяжкой можно использовать для хранения.
• Встраиваемые под столешницу.
• . Позволяет полностью скрыть устройство при закрытых кухонных шкафах. Легко вписать в интерьер кухни.

Выбор модели зависит от типа нагрева конфорок:

• электрический;
• индукционный;
• газовый > 12 кВт;
• газовый ⩽ 12 кВт.

И их размера: до 60 см, до 75 см, до 90 см и более 90 см.

Размер и мощность вытяжки также подбирают в зависимости от площади кухни:

• маленькая и средняя — от 53 до 75 см;
• большая и открытая — от 90 до 120 см.

Варианты установки встраиваемой вытяжки

Встроенные вытяжки могут монтироваться в шкаф или столешницу. Если выбирается модель, которая монтируется в шкаф, необходимо учитывать ее размеры и габариты для встраивания. Шкаф должен быть таких же размеров, как и вентиляционное устройство, которое в свою очередь, должно соответствовать размеру варочной поверхности, чтобы обеспечить максимальный захват загрязненного воздуха с ее рабочей зоны. Установку встраиваемой вытяжки в шкаф можно легко произвести самостоятельно. Достаточно закрепить устройство в нижней его части с помощью саморезов, а затем всю навесную конструкцию установить на стене.

Встроенная вытяжка поможет сэкономить место на кухне и избавится от неприятных запахов и жира

Важным правилом является соблюдение требуемой высоты вытяжки над газовой плитой. Устройство необходимо размещать на расстоянии 75 см от газовой варочной поверхности и 65 см – от электрической.

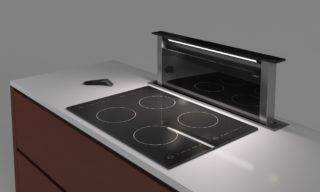

Вытяжка, встраиваемая в столешницу, является диковинкой. Однако такой вертикальный вариант расположения устройства позволяет не загромождать верхние шкафчики в случае дополнительно монтажа воздухоотвода, или вообще не устанавливать их над плитой. Устройство устанавливается на оптимальном расстоянии от плиты. Существуют варианты, которые встраиваются непосредственно в плиту с антипригарным покрытием.

Статья по теме:

Вытяжка, вмонтированная в столешницу, может быть стационарной или выдвигающейся. Она также может работать в режиме рециркуляции или быть проточной.

Существуют модели вытяжек, которые встраиваются в потолок, а не в шкаф. Также, большинство производителей выпускают угловые варианты встроенных вытяжек, которые подходят для скошенной мебели.

Особенности установки вытяжки для кухни с отводом в вентиляцию

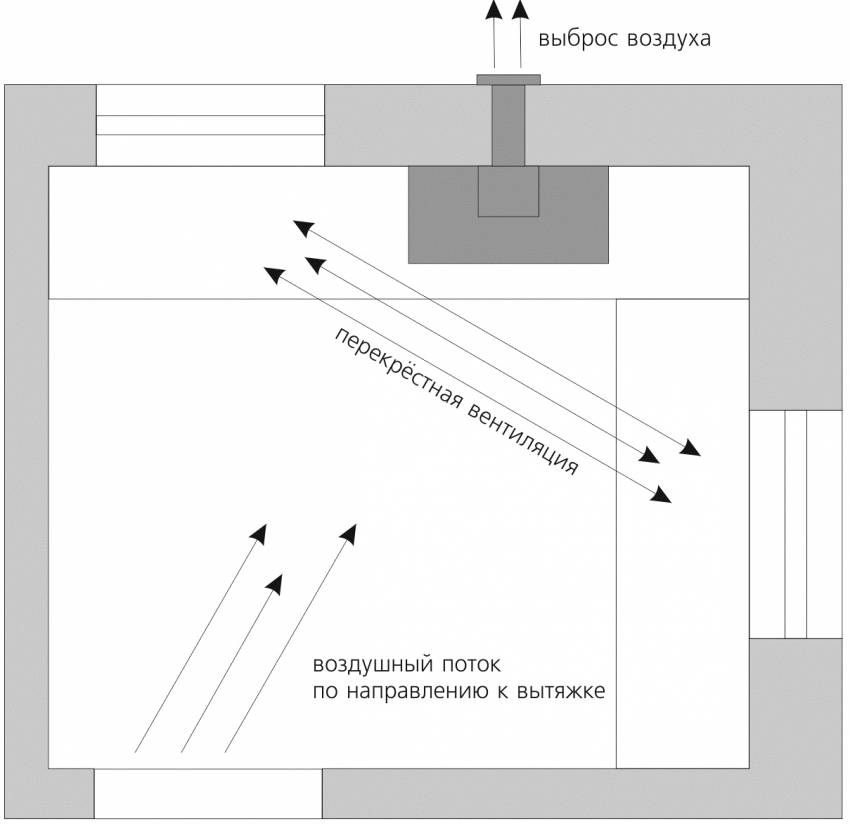

Прежде чем устанавливать вытяжку над плитой, необходимо выполнить зарисовку всей конструкции, которая состоит не только из вентиляционного устройства, но и из воздуховода. Длина воздуховода должна быть минимальной, чтобы не перегружать двигатель, не повышать уровень шума и обеспечить эффективную работу устройства. Для этого вытяжка над газовой плитой должна располагаться как можно ближе к вентиляционному отверстию в стене кухни.

При планировании размещения и установки вытяжки необходимо учитывать размер комнаты и направление воздушных потоков

Короб для вытяжки на кухне может быть гибким (гофрированная труба) или жестким (металлический или пластиковый короб). Использование гофрированной трубы облегчает монтаж воздуховода, однако ухудшает работу устройства, в связи с создаваемым сопротивлением благодаря неровной поверхности стенок.

При выборе пластикового короба следует использовать не более одного колена, которое обеспечивает изгиб на 90 градусов, в конструкции воздуховода, чтобы не создавать дополнительное сопротивление. Все места соединений должны быть обработаны герметиком. Если используются элементы квадратного и круглого сечения, следует приобрести переходники.

Диаметр воздуховода должно соответствовать выходному отверстию вытяжки. Если труба будет иметь меньшее сечение, это создаст дополнительную нагрузку на вентилятор, что может привести к его поломке. Также, такое несоответствие повысит уровень шума при работе устройства.

Схема установки вытяжки с помощью пластикового воздуховода

Вентиляционный канал после монтажа воздуховода не должен быть полностью перекрыт. Для этого можно установить специальную решетку с обратным клапаном.

Как встроить вытяжку в шкаф самостоятельно

Для того чтобы установить или переустановить вытяжку, потребуются:

средство для разметки – карандаш или маркер; рулетка или столярный уголок; сверло по дереву с размером диаметра 10 мм; электролобзик или пила, которая предназначена специально для древесины с разверткой зубьев внутрь полотна; если будет присутствовать круглое отверстие для воздуховода, стоит подготовить пилу для электролобзика, которая специально предназначена для криволинейных резов

Важно, чтобы у устройства был прямой зуб и малая ширина полотна; специальная отвертка для работ с конфирматами; 4 одинарных уголка из пластикового материала; шило; шурупы с типоразмером 3,5×16, которые предназначены специально для ДСП. Стоит использовать элементы белого цвета; любой клей с водостойкой структурой. Пила для фигурных резов

Пила для фигурных резов

Вышеперечисленный набор инструментов является обязательным для установки вытяжки в шкаф.

Ниже рассмотрим схему установки вытяжки в шкаф с распашными дверцами

Стоит обратить внимание на то, что монтаж может потребовать переноса петель. Данный процесс можно проделать самостоятельно, для этого потребуется обычная отвертка

Если вы не знаете, как это делается, то можно просмотреть в Интернете подробную инструкцию

Если вы не знаете, как это делается, то можно просмотреть в Интернете подробную инструкцию.

Как делается врезка вытяжки в кухонный шкаф

Размеры пространства от рабочей поверхности до вытяжки

Разберемся, как правильно встроить вытяжку в шкаф своими руками. Врезка подразделяется на этапы:

• удалить среднюю полку, вырезать геометрически правильную форму, где будет произведено крепление прибора;
• после демонтажа, развернуть отверстия специальным инструментом, для электроподключения;
• закрепить все элементы в шкаф: вытяжку и двери;
• если большой шкаф имеет бортик, достаточно воспользоваться лобзиком с крупным зубом либо с мелким;
• после выборки отверстия в нижней полке обработать наждачной бумагой, кругом для шлифования с величиной абразива 1,5–2,5 мм.

Процесс крепления

Крепление вытяжки выполняется следующим способом:

• Выбирается место, где будет прикреплена вытяжка;
• если требуется фланцевое соединение (круглое, треугольное, прямоугольное, овальное), выбирается угол 90 градусов по диагонали;
• уголки прикручиваются последовательно, все 4 штуки, при помощи биты диаметром 0,1–0,4 мм;
• шурупы по дереву вкручивают согласно толщине задней стенки шкафа, в котором будет крепиться вытяжка;
• для маскировки шурупов, рекомендуется использовать лакокрасочные покрытия, выполненные на водоэмульсионной основе, белого цвета.

Установка

Как делается прорезка отверстий для воздуховода

Стоит использовать шкаф с модифицированной верхней и нижней полкой

Важно, чтобы была возможность для прорезки отверстия для воздуховода

Прорезка отверстий выполняется так:

• при помощи маркера стоит разметить прямоугольник или круг. Форма отверстия зависит от типа используемого воздуховода;
• если требуется прямоугольное отверстие, то нужно просверлить отверстия в каждом из углов;
• если будет применяться воздуховод с круглым сечение, то достаточно будет выполнить одно отверстие с диаметром 10 мм. В него можно будет спокойно просунуть пилу;
• далее при помощи специального электролобзика выпиливаются отверстия под воздуховод;
• после этого торец ДСП в месте с распилом требуется обработать специальным клеем из полимерной основы. Он обеспечит защиту от проникновения влаги;
• затем размечаются области креплений встраиваемой вытяжки. Для этого снимается полка с отверстием, прикладывается к изделию и делаются наколы при помощи шила;
• когда все сделано, изделие полностью устанавливается в шкаф.

Установка всех элементов

Важно все выполнить точно, поэтому во время установки вытяжки с воздуховодом стоит учитывать следующие важные рекомендации:

• сначала к полке прикручиваются все 4 уголка;
• снимаем шкаф, кладем его на пол плашмя задней стенкой и устанавливаем полку на свое место;
• шилом делаются наколы размещения саморезов на боковой стенке;
• уголки фиксируются нулевым смещением полки;
• в конце производится установка вытяжки. Она фиксируется на саморезы.

Цены

Стоимость вытяжек выдвижного типа может быть разной, в зависимости от срока службы, марки производителя, количества имеющихся функций и режима управления. Например, 60-сантиметровая вытяжка-слайдер Akpo обойдется вам в 4,5 тысячи рублей. Модель Kaiser с аналогичными параметрами, но большей производительностью будет стоить от 12 тысяч рублей.

Высокой популярностью пользуется такая техника от компании Electrolux: производительность у нее небольшая, но ее достаточно для обеспечения нормальной циркуляции воздуха, а стоить она будет в среднем около 6,5 тысяч.

Вытяжки Gorenje, Zaanussi, Hotpoint-Ariston тоже относятся к средней ценовой категории и будут стоить от 4 до 8 тысяч рублей.

Разновидности приборов

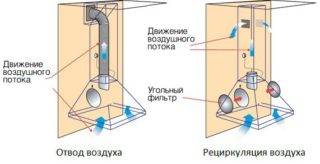

При отсутствии вентиляционного канала можно ставить циркуляционную вытяжку

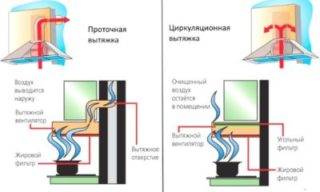

Все представленные в продаже модели можно разделить на две группы по типу конструкции.

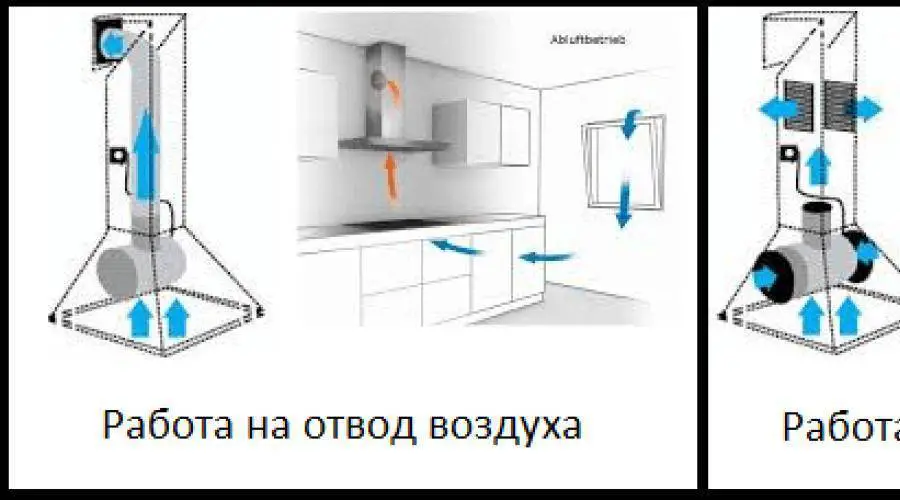

• Циркуляционная (бесканальная). Устройство, в котором объем обрабатываемого воздуха не изменяется. При установке такой вытяжки не требуется отвод на улицу.
• Проточная (с воздуходувом). В таких моделях загрязненный воздух выводится наружу, в помещение поступает чистый отфильтрованный.

По расположению:

• Горизонтальные устройства. Это наиболее распространенные вытяжки, которые ставятся в квартирах. Монтаж осуществляется в короб, который вешают над плитой.
• Вертикальные. К ним относятся вытяжки, для которых не нужно покупать дополнительную мебель для установки. Прибор монтируется в стену, из-за чего возрастает трудозатратность работ.

Вытяжка «Домино» — новая разработка, которая занимает минимум места

Классификация по типу встраивания:

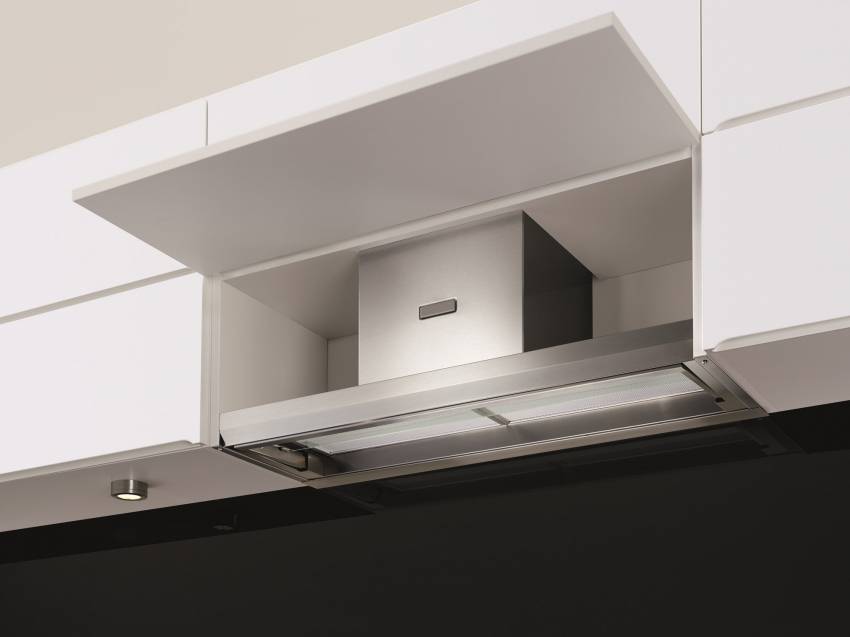

• В шкаф. Модели особенно актуальны для маленьких помещений. Такие приборы являются самыми бюджетными. Важным преимуществом является уменьшение уровня шума благодаря стенкам шкафа. Монтаж встраиваемых в шкаф вытяжек простой, с ним справится даже начинающий мастер.
• Монтаж в стену. Отличается повышенными трудозатратами из-за необходимости создания отверстия в стене. Не подходит для стандартных квартир.
• Встраивание в столешницу. Это относительно новая разработка, при которой корпус прибора монтируется в кухонную тумбу. Имеет сенсорную панель и светодиодную подсветку. Отличаются довольно высокой стоимостью.
• Встраивание в потолок. Основное достоинство таких моделей – они не уменьшают высоту потолка из-за установки шкафа над плитой. Установить встроенную вытяжку в потолок из гипсокартона следует на этапе ремонта. Если монтаж будет производиться после отделочных работ, часть панелей потребуется снять. Имеют дистанционный пульт управления.

Классификация по типу управления:

• Электронные. Это самые дорогие устройства высокого качества. Они имеют расширенный функционал, поэтому перед покупкой следует заранее решить, какие опции будут использоваться. Большинство возможностей прибора может не применяться, из-за чего имеет смысл выбрать более бюджетную модель.
• Традиционные. Они управляются вручную и имеют ограниченный набор функций.

Циркуляционные вытяжки оснащены фильтрами, которые периодически нужно менять

Дополнительные опции, которыми может быть оснащена вытяжка:

• Съемная фасадная планка. Она позволяет спрятать прибор в шкафу.
• Различные фильтры, которые подбираются в зависимости от типа рециркуляции.
• Автоматика. Ей оснащены дорогостоящие модели. Позволяют облегчить жизнь в мелочах – например, автоматическое определение режима работы, включение подсветки при приближении человека, включение после появления признаков кипения жидкости.

Лучшие производители

Если нужна встроенная вытяжка в шкаф, которая не разочарует при эксплуатации, следует обратить свое внимание на оборудование одного из следующих производителей:

1. Bosch — производитель электронной, бытовой техники из Германии, компания с положительным авторитетом, большим выбором продукции для разного бюджета.
2. Krona — немецкая компания, специализацией которой является разработка кухонных вытяжек. Предлагает множество интересных моделей.
3. Falmec — компания предлагает огромный выбор продукции, от стандартных до эксклюзивных вытяжек. Проводит лабораторный анализ технологических решений и разработок для создания принципиально нового оборудования.
4. Siemens — универсальный европейский производитель бытовой кухонной техники и электроники, предлагает множество решений для современных квартир и домов.
5. Fabiano — выпускает изысканные, необычные вытяжки на любой вкус. В наличии все — от стандартных купольных моделей до встраиваемых в столешницу вытяжек, в оснащение которых входит двусторонний вентилятор для установки с правой или с левой стороны от плиты.
6. Box — производитель вытяжек и ряда кухонной техники среднего бюджетного класса и выше. Предлагает интересные решения для современных домов.
7. «Эликор» — производитель из Турции, предлагающий бюджетные, продвинутые, функциональные решения.
8. «Гефест» — изготавливает недорогие, стильные вытяжки на основе комплектующих из Европы. Оптимальное решение для случаев, когда экономия на первом месте.

Каждый из перечисленных производителей имеет свои преимущества и может предложить продукцию достойного качества

Важно выбирать технику в соответствии с исходными параметрами кухни и мебели. Кроме этого, от вытяжки будет зависеть технология установки. Bosch

Bosch

Krona

Falmec

Siemens

Fabiano

Box

«Эликор»

«Гефест»

Монтаж вытяжки

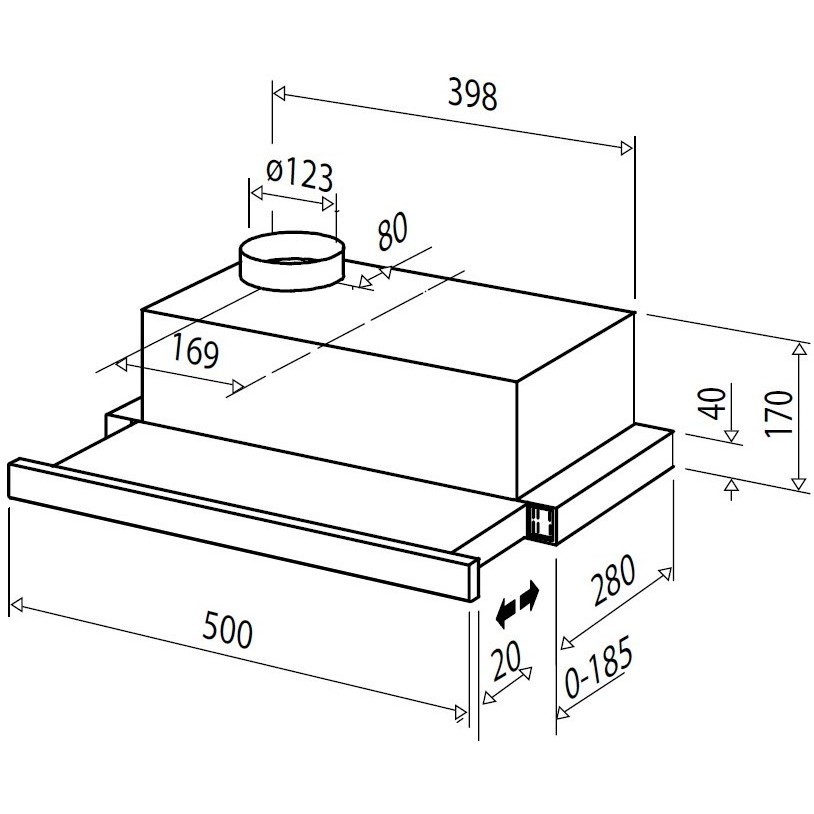

Модели встраиваемых вытяжек (рис. 1) если и отличаются друг от друга, то ненамного, а принцип крепления у них одинаков. Некоторые навесные шкафчики изначально изготовлены с учетом этой модификации (рис. 2), но чаще всего их приходится переделывать.

Подгонка шкафа и монтаж производиться в следующей последовательности:

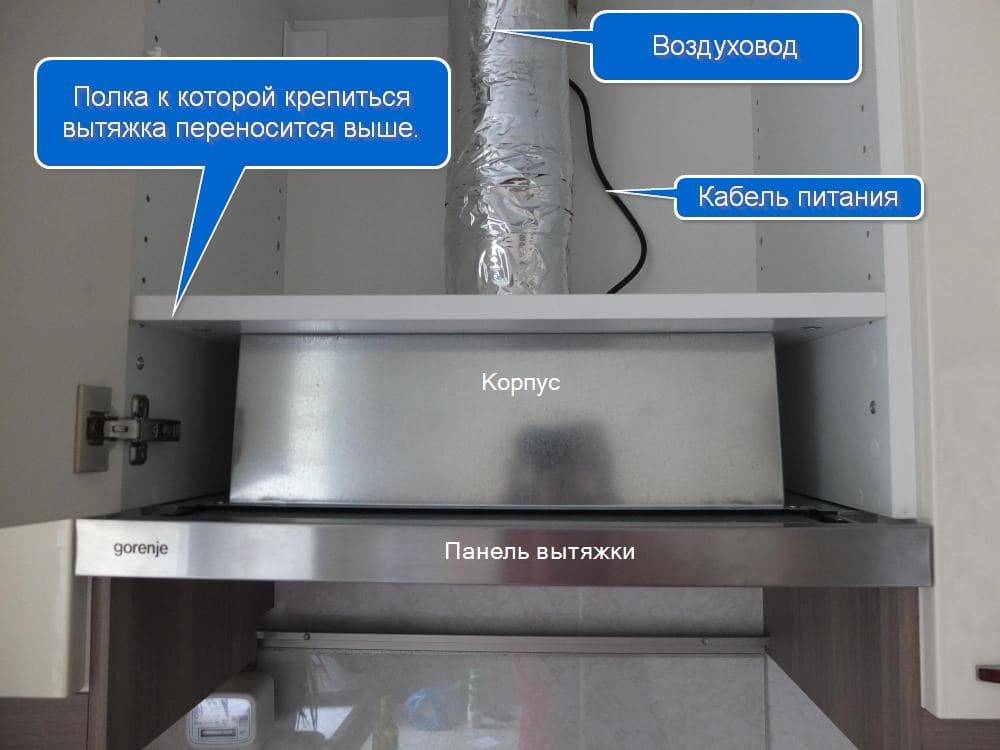

• Днище (нижнюю полку) шкафа переносим вверх. На пятом и шестом рисунке видно, что проще всего это сделать, отметив верхний обрез полки непосредственно по месту. Если ваша мебель сделана из ДСП толщиной 16мм – линия сверления под крепеж будет ниже отметки на 8мм, а если толщина материала 18мм – соответственно на 9мм, то есть в обоих случаях на половину толщины материала. На рис. 7 показана размеченная таким образом боковина.
  По сделанным отметкам сверлим идентичные старым отверстия под крепеж;

• Выпилы в днище и верхней полке шкафа делаем в зависимости от размеров воздуховода. Даже в режиме рециркуляции нижнее отверстие обязательно.
  На рис. 11 показан пластиковый переходник, к диаметру которого необходимо добавить еще минимум 30мм, размечая вырез в днище – хомут гофры или жесткий короб воздуховода тоже требуют места. На рисунке 12 показан размер оптимального отверстия;

• Отверстие под сетевую вилку (рис. 13) выпиливается с таким расчетом, чтобы в случае необходимости вытяжку можно было снять, не разбирая модуль. Наилучшим вариантом будет розетка, заранее установленная внутри шкафа, так как провода у вытяжек довольно короткие;

• После выполнения подготовительных работ собираем шкаф, не крепя заднюю стенку;

• В шкафу нужно просверлить отверстия под шурупы: в дальнейшем это позволит закрепить конструкцию максимально быстро и легко. Для этого собранный шкаф надеваем на вытяжку, перевернув так, чтобы она оказалась сверху (рис. 14). Открываем дверцу, снимаем жироулавливающие фильтры и изнутри вытяжки отмечаем четыре точки сверления (рис. 15, 16). Крепим заднюю стенку;

• Если возникнет вопрос о переносе петель (рис. 17), необходимо обзавестись, либо сверлом для петельных отверстий с твердосплавной режущей кромкой, либо чашечным сверлом диаметром 35мм (рис 18). Сейчас редко устанавливают четырехшарнирные (мебельные) петли с другим посадочным диаметром, но лучше все-таки проверить заранее. На выбранной высоте отступаем 22 миллиметра от кромки фасада и сверлим глухое отверстие. Сквозное отверстие будет смотреться намного хуже – проверено опытом. Сверлите предельно аккуратно, не продырявьте фасад наружу!;

• Закрепить технику в шкафу можно до, либо после его установки – как вам будет удобнее. От перестановки операций результат не изменится, если все делать правильно (рис. 15, 16 и 19). После переноса днища в шкафчике может не хватать места для монтажа обычным шуруповертом, и вам придется использовать отвертку с короткой рукояткой, либо угловой держатель для бит (рис. 20).

Для эксплуатации прибора в режиме «вытяжка» на выходное отверстие встраиваемой вытяжки устанавливается пластиковый переходник, который в дальнейшем соединяют с воздуховодом. Мы рекомендуем взять его с собой и показать продавцу в строительном магазине, чтобы получить точную консультацию о размерах требуемого воздуховода. Если для вас предпочтительнее использовать прибор в режиме «рециркуляция», то просто установите угольные фильтры.

Какую вытяжку выбрать для кухни?

Выбрать встроенную вытяжку правильно можно, обратив внимание на ее тип, размер, производительность и наличие фильтров. У продавцов-консультантов следует поинтересоваться, в каких режимах может работать прибор для вентиляции. Существует 2 режима: вытяжной и фильтрационный

В первом случае механизм всасывает воздушные массы над плитой и выводит их за пределы квартиры. Режим фильтрации предусматривает очищение воздуха при помощи нескольких фильтров и возврат его обратно в помещение

Существует 2 режима: вытяжной и фильтрационный. В первом случае механизм всасывает воздушные массы над плитой и выводит их за пределы квартиры. Режим фильтрации предусматривает очищение воздуха при помощи нескольких фильтров и возврат его обратно в помещение.

Принято считать, что наиболее эффективным является вытяжной режим. Для приборов, работающих в режиме фильтрации, необходимо дополнительно приобретать картриджи (фильтры), которые периодически меняются.

Фильтры бывают грубой или тонкой очистки. Первый вариант предназначен для задержки частичек жира. Его изготавливают в виде металлической сетки, которую чистят или меняют по мере загрязнения. Фильтры тонкой очистки представляют собой угольные пластины. Заменять их следует в зависимости от частоты работы вытяжки.

Оснащают вытяжки и классическим кнопочным управлением или включением при помощи слайдеров. Тут выбирать следует исходя из индивидуальных предпочтений хозяев.

На что обращают при выборе кухонной вытяжки

• Первое на, что мы обращаем при выборе вытяжки – это её дизайн, насколько он впишется в общую концепцию нашей кухни.
• Второе – это её мощность, как рассчитать мощность кухонной вытяжки для помещения определённых размеров мы рассмотрели подробно в отдельной статье.

	Режимы работы и устройство вытяжки для кухни, как рассчитать производительность вытяжки и её монтаж. Фото дизайнерских вытяжек.

• Третье, что нужно учесть, – вытяжка будет встраиваемая или, как самостоятельный элемент.
• Четвертое – это режимы работы вытяжки. Если воздух удаляется в вентиляционную шахту, то вытяжка работает в вытяжном режиме. Если воздух обратно возвращается на кухню через угольные фильтры, то вытяжка работает в режиме фильтрации или рециркуляции.

Почти все кухонные вытяжки могут работать в обоих режимах, более выгодно удалять воздух в шахту, так как не надо покупать угольные фильтры.

Пятое – это вытяжка встраиваемая или нет. Если вытяжка встраиваемая, то её установка производится в специальной кухонный шкаф, конструкция которого зависит от модели вытяжки. После монтажа такой вытяжки мы видим только узенькую панель, многим нравится такой вариант.

Если вытяжка в виде отдельного элемента, тут также есть разные варианты исполнения, например, вытяжка может быть наклонной или каминного типа, или, например, купольной.

	Нужна ли мощная вытяжка на кухне? Почему запретили кухонные вытяжки в домах с газовыми плитами и как сделать, чтобы не нарушить закон при установке вытяжки? Расчёт минимальной производительности вытяжки – это правда или всё-таки рекламный трюк продавцов вытяжек? Ответы Вы получите в нашей статье.

Ответы на популярные вопросы

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Рекомендации по монтажу встраиваемой вытяжки

• Великолепным вариантом будет заказ шкафчика без дна. Его монтаж делается посередине при помощи шурупов. На потолке и средней полке проделывается отверстие, через которое и будет проходить гофрированный шланг. С одного конца он подсоединяется к вытяжке, а с другого его надо поместить в отверстия на потолке и средней полке. Когда вытяжка работает в режиме “вывод в вентиляцию”, то шланг нужно подводить к вентиляционному отверстию. Если она работает при “рециркуляции”, то шланг надо обрезать в том месте, где он выходит из отверстия в потолке шкафа;
• В данном варианте крепиться она будет к днищу шкафа, в нем же, как и в потолочной полке проделывается отверстие под шланг из гофры. В этом случае все будет проводиться аналогично первому варианту, только здесь нужно будет постараться спрятать корпус под декоративной панелью, чтобы все выглядело максимально аккуратно;
• В третьем варианте для присоединения используется инструкция, в которой все расписано по эксплуатации. Замечательным вариантом это будет в случае установки под декоративный короб, выполненный в классическом виде, или же который предусматривает встраивание в подвесной шкаф;
• Установка встроенной вытяжки в шкаф в этом случае проводиться с применением плоского ПВХ канала. Здесь на днище шкафа следует сделать пропил соответствующего размера. Вытяжной корпус скрыт в шкафчике, а при помощи отверстий, проделанных в нижней кромке, происходит присоединение ко дну. В потолке шкафа и в средней полке делаем отверстия для вывода гофрированного шланга. После этого крепим шланг к вытяжке, а другой его конец продеваем в отверстия средней и потолочной полки.
