Монтаж приточно-вытяжной вентиляции с рекуперацией
Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.
В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

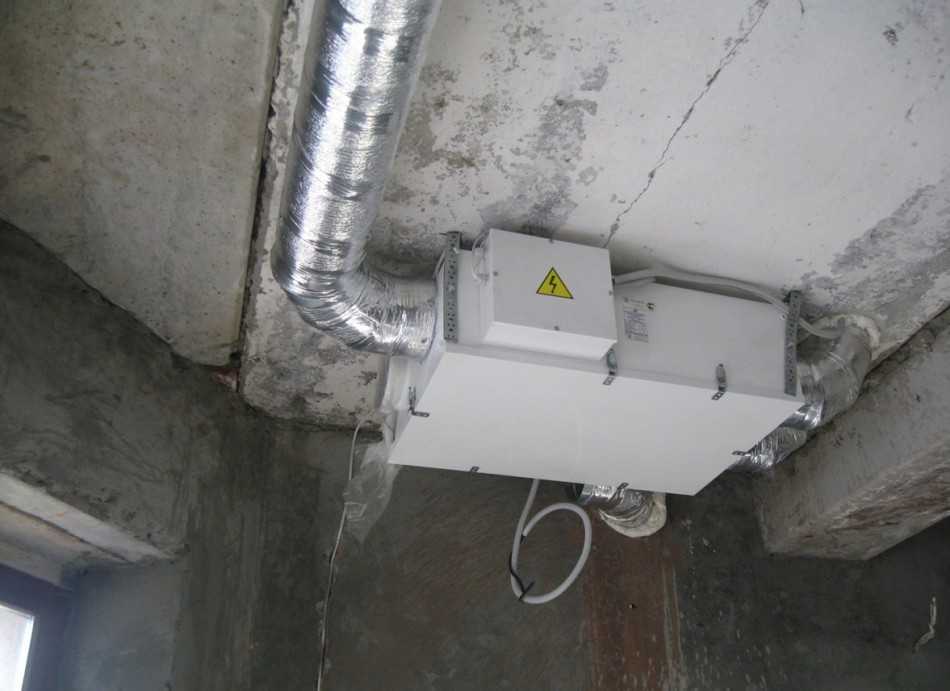

Рекуператор в системе вентиляции
Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.
Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.
Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.
Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива
Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.
Продвинутые варианты систем
К таким видам вентиляции относится приточный клапан. Тип стеклопакета не важен: деревянный, алюминиевый или ПВХ. Различают два вида по способу монтажа:
- Для «глухих» окон. В оконном профиле фрезеруется продолговатая сквозная щель. Снаружи ее защищают специальным козырьком. Внутри оборудуют регулирующей заслонкой.
- Для окон с открывающимися створками. Встраивается внутри на месте части резинки-уплотнителя. В этом случае нет необходимости резать раму.
Базовая пропускная способность одного клапана — около 30 куб. м в ч. На практике величина обычно ниже, до 25 куб. м в ч. Для небольшой квартиры это оптимальный вариант вентиляции, а вот для просторного частного дома — нет. В этом случае желательно обеспечить более сильное проветривание (возможно, принудительное):

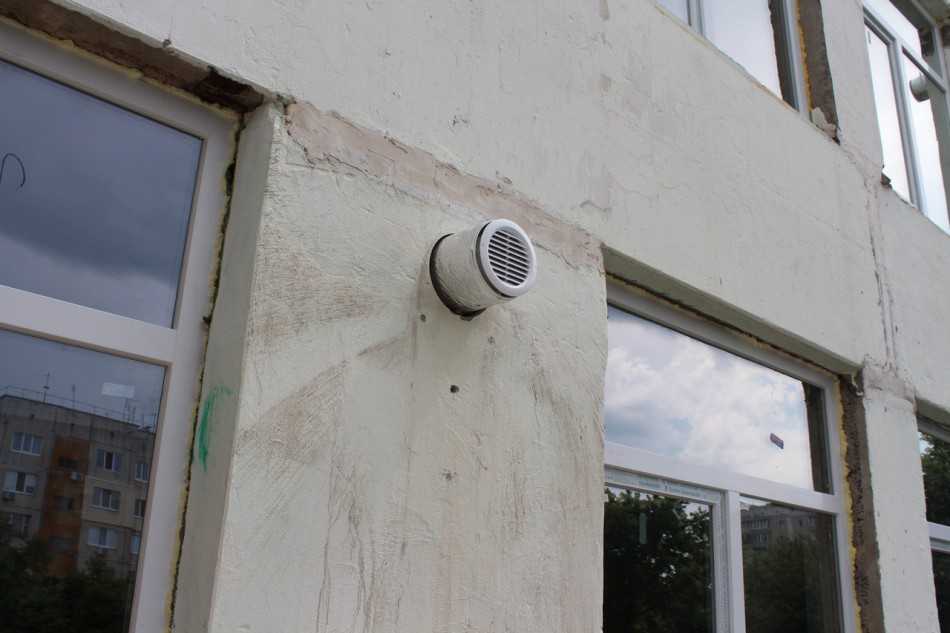

- В стену под подоконником или рядом с окном врезают приточную трубу (диаметр — 60-150 мм). Ее укрывают утепляющим материалом.
- Наружный край трубы закрывают решеткой и москитной сеткой.
- На внутренний конец трубы монтируют заслонку-регулятор. Весь канал герметизируют.
- Внутри дома трубу подводят к корпусу с фильтром и теплоизолирующей прокладкой.
Работу такой вентиляции обеспечивают естественные причины. Скорость входящего потока — от 35 до 60 куб. м в ч. Дополнительно можно оборудовать канал вентилятором для усиления тяги. Вентиляция регулируется вручную. Подогрева воздуха нет.
Приточно-вытяжная вентиляция — способ оздоровить атмосферу в просторном и маленьком жилище: очистить воздух, убрать конденсат. Многие из ее вариантов доступны для изготовления своими руками.
Алгоритм выполнения работ
Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:
- Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
- Сборка каналов воздухоотвода.
- Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
- Запуск и наладка.
- Сдача в эксплуатацию.
Рассмотрим, как эти шаги можно повторить самостоятельно.
Проект и расчёт
Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.
На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:
- Вход свежего воздуха монтируется в нижней части дома.
- Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
- По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
- Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
- Выход воздуха монтируется в противоположной части дома, дальше от входа.
- Выход нужно устраивать в верхней части стены и дома.
- Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
- Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
- В квартирах естественная вытяжная вентиляция устанавливается при строительстве.
Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.
Схема приточной вентиляции
Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)
Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).
В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.
В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.
Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.
Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.
Сборка каналов
Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.
Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.
Рукава крепятся под потолком, согласно разработанной схеме.
Хорошо, если каждая комната будет иметь свой отдельный рукав.
После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.
Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.
Оборудование
На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):
- очистительный фильтр;
- калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
- вентилятор;
- рекуператор;
- кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).
В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.
Заключительные работы
Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.
После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).
Санитарно-гигиенические нормы
Расход свежего воздуха на одного здорового взрослого человека составляет около 10 м3 в час. Если отсутствует приток кислорода, самочувствие находящихся в помещении людей ухудшается – появляется сонливость, головные боли. Это связано с повышенной концентрацией углекислоты в воздухе.
По нормам, действующим еще с 50-х годов прошлого века, для помещений до 20 м2 с высотой потолков ниже 3 метров, состав воздуха в течение часа должен быть полностью обновлен, то есть скорость воздухообмена составляет не менее 20*3=60 м3 в час. Если объем помещения превышает 60 м3, то в упрощенном виде считают нормой воздухообмен 3 м3/ час на 1 м3 объема комнаты. Для туалетов норма составляет 50 м3/час, для ванных 25 м3/час, а для кухонь 90 м3/час.
При строительстве частных домов многие считают, что обойдутся проветриванием окон и не делают вентиляции в расчете как бы сэкономить денег. Не стоит заблуждаться по этому поводу – атмосфера в здании в таких случаях будет очень нездоровой. В итоге на лечение респираторных заболеваний может уйти значительно большая сумма, нежели сэкономленная.
Особенности вентилирования разных помещений
В частном доме должно быть 3 вида вентиляции: для помещений, чердака и канализации. Воздухообмен чердачного пространства и кровли обустраивают на этапе возведения крыши. В кровельном пироге предусматривают вентиляционные зазоры, ставят аэраторы.
Для отведения газов из канализации ставят фановую трубу.
Воздуховод представляет собой продолжение стояка, выведенного через крышу на улицу.
Особенности обустройства комнат вентиляцией зависит от целевого назначения:
- Кухня. Специфическое помещение загрязнено воздухом, содержащим пары влаги, жира, копоти, неприятные запахи. Нужна принудительная канальная вытяжка с отведением в вентиляцию или вытяжной зонт, работающий по принципу очищения воздуха рециркуляцией через угольный фильтр. Приток организовывают из соседней комнаты через щель под дверью или ставят приточный клапан.
- Отдельная ванная и туалет или совмещенный санузел. Для отведения влаги и грязного воздуха нужна принудительная вытяжка. Приток организовывают по принципу кухни.
- Жилые комнаты. Между спальнями, гостиной можно обустроить переток приточного воздуха под межкомнатными дверями через щель или локально подавать по каналу. Отведение делают локально из каждой комнаты по канальной вентиляции. Можно отдельно в каждом помещении ставить приточные и вытяжные приборы.
- Подвал или погреб под домом. Для вентилирования цокольного помещения устанавливают приточную трубу. Один конец выводят в области фундамента выше уровня земли 20-30 см. Другой край трубы опускают до пола подвального помещения, оставив зазор около 20 см. Вытяжной воздуховод выводят через перекрытия и крышу на улицу. Под потолком оставляют выступ трубы 10-20 см. Воздуховод можно подключить к общедомовому вытяжному каналу.
Чтобы от сырости не гнил пол, в бетонной ленте оставляют продухи. Отверстия располагают выше 30 см над уровнем земли. Для снижения теплопотерь зимой продухи закрывают.
Как установить вытяжку для дома
Как уже говорилось ранее, вытяжками должен быть оснащен весь дом. Причем конструкция вытяжки зависит и от типа помещения, где она будет установлена.
Например, чтобы сделать газовую вентиляцию для колонки, вам потребуются вентиляционные каналы размерами 130 на 260 мм. Во время закладки котла заделывайте все щели, а сам канал соедините с выходом котла оцинкованной трубой, чтобы не произошло температурных скачков и коррозии. Вытяжка должна располагаться над трубой на высоте порядка 80 см, чтобы испарения не шли в дом.
Желательно соорудить принудительную вентиляцию в санузле, чтобы предотвратить там скопление влаги, провоцирующее появление плесени и грибков. Также такая вентиляция благодаря быстрой циркуляции избавит санузел от неприятных запахов.
Оптимальный вариант для ванны и туалета – настенный вентилятор с втулками, причем лучше выбирать модель без подшипников, чтобы не было лишнего шума. Стоит отметить, что вентиляторы с втулками работают тихо, и стоят недорого.
Любой санузел обязан быть оснащен вытяжкой, это позволит постоянно поддерживать нужный уровень влажности и соблюдать соответствующий микроклимат. Чтобы вытяжные системы работали еще эффективнее, их можно оснастить дополнительными полезными аксессуарами, например, датчиком движения, который будет регулировать процесс включения и выключения вентиляции автоматически. Другой полезный аксессуар – это датчик влажности, контролирующий работу вытяжки при помощи подключения к системе принудительной вентиляции.
Как подключить принудительную систему вентиляции в санузле
Включатель для вытяжки лучше всего размещать внутри помещения, ведь необходимости в регулярной работе вентиляции, когда кто-то посещает санузел, нет.
Если вы желаете подключить включение вытяжки к выключателю света в ванной, то позаботьтесь о дополнительном включателе для вентиляционной системы. Это нужно для того, чтобы вентиляция не срабатывала каждый раз при походе в санузел. Так, в холодное время года это вообще не нужно, иначе вы почувствуете холод и не сможете почувствовать ожидаемого комфорта, принимая ванну.
Также многие рекомендуют оснастить уборную датчиком влажности, чтобы система сразу же уведомлялась о необходимости включиться в работу. Но есть и аргументы против такого решения, например, если вы или ваши домочадцы болеют, то дуновение из вытяжки в уборной лишь усугубит недомогание.
Нельзя устанавливать автоматическое включение вытяжки в домах, где живут люди пожилого возраста, поскольку резкое включение вытяжки в ванной может обернуться для них нежелательным стрессом.
Чтобы всего этого избежать, подключать вытяжку лучше тремя методами:
- Управляйте включением и выключением вытяжки вручную, когда в этом есть необходимость.
- При наличии автоматической системы включения вытяжки, ее можно сразу же выключить с помощью выключателя. Выключатель при этом можно установить на стене в уборной или же на корпусе вентилятора.
- Полуавтоматическая система работы, когда включение происходит вручную, а выключается вентиляция автоматически через определенное время.
Как сделать вытяжку на кухне
Кухня наряду с санузлом – одно из тех мест, где вытяжка должна находиться обязательно, чтобы выводить наружу все запахи, произведенные вследствие приготовления пищи. Оптимальный вариант – это оснащение кухни сразу же двумя вентиляционными каналами, это естественный и принудительный.
Принудительный канал в виде стандартной вытяжки для кухни размещается над плитой для приготовления еды, а естественный канал находится со стороны плиты под потолком. Именно такой вариант наиболее эффективен для кухни, поскольку вытяжка все равно не удалит абсолютно все неприятные запахи и продукты сгорания, характерные для кухни.
Кухонную вытяжку категорически нельзя располагать очень низко над плитой, чтобы она сильно не нагревалась, в противном случае срок ее эксплуатации будет недолгим. Оптимальное расстояние – это 0, 65 м для электрической плиты и 0, 75 м для газовой соответственно. При этом размер вытяжки должен соответствовать размерам плиты для корректной работы.
Итак, наиболее эффективная система вентиляции для кухни – это комбинированная система, на создание которой лучше потратить больше времени, чтобы потом регулярно к ней не возвращаться и не иметь дополнительных проблем.
Нельзя и забывать о качественной вентиляции всего частного дома, чтобы он всегда был обеспечен притоком свежего воздуха, ведь это является залогом хорошего самочувствия всех членов вашей семьи.
Виды устройств и фото
Различают три типа вентиляционных систем, которые способствуют поддержанию правильной атмосферы внутри помещений. Они различаются конструктивно, но должны соответствовать общему правилу: содержат в себе вытяжные и приточные элементы. Предлагаем посмотреть видео о видах вентиляционных систем:
Естественная
Этот тип вентиляции активизируется при помощи создания естественной тяги, которая возникает внутри трубы, расположенной вертикально. Она побуждает воздушные массы продвигаться в направлении снизу вверх. Сила тяги может зависеть от:
- Разности показателей атмосферного давления в верхней и нижней части вентканала. Чем он выше, тем мощнее тяга.
- Разница между температурой воздуха внутри помещения и вне его.
- Степень насыщенности воздушных масс влагой. Более влажный воздух оказывается и более легким и стремится кверху.
Естественная вентиляция – наиболее доступный с финансовой точки зрения метод организации воздухообмена. Его нередко используют и для вентилирования многоэтажных построек. Плюсы:
- экономия денег на обустройство,
- независимость от источников энергии,
- практически исключены сбои в работе,
- отсутствие шума.
Минусы:
- слабый воздухообмен и малоэффективная циркуляция,
- нельзя регулировать степень интенсивности,
- отсутствие движения воздуха в теплую погоду,
- значительный отток теплых масс наружу.
Принудительная
В такой системе процессы притока и вытяжки организуются путем установки механических вентиляторов, зависимых от электричества. Схемы работы могут несколько различаться в зависимости от типа оборудования:
- Приток обеспечивается бризерами, устанавливаемыми в каждом помещении. Общая вытяжка оборудуется в чердачной зоне.
- В комнатах монтируются устройства для притока и вывода с функцией рекуперации. Их сооружают во внешних стенах здания.
- Воздухообмен обеспечивается системой центрального кондиционирования. Оборудование может отвечать за очистку, нагрев или охлаждение воздуха в зависимости от текущей необходимости. Циркуляция воздуха происходит по разветвленной сети каналов вентиляции.
Плюсы:
- независимость работы от условий окружающей среды и высоты постройки,
- воздух, подаваемый в дом, имеет идеальные показатели чистоты, температуры и влажности.
Минусы:
- зависимость оборудования от электричества,
- большие расходы на его закупку, установку и текущее обслуживание.
Комбинированная
Методика состоит в усилении естественного вентилирования путем установки в определенных зонах электровентиляторов. Основных вариантов два:
- подача воздуха с улицы механическим приточным оборудованием и удаление через вертикально расположенный канал,
- установка вентилятора в зоне вытяжки при организации притока через стенные клапаны.
ВниманиеПримером может служить вытяжка в туалетной комнате или на кухне. Для организации притока в толщу стены монтируются бризеры, осуществляющие механический приток воздуха. Они могут фильтровать и обогревать воздушные массы
Фото устройства:
Они могут фильтровать и обогревать воздушные массы. Фото устройства:
Приточная
При организации такого типа воздухообмена, массы перед подачей внутрь дома предварительно доводятся до нужной температуры и проходят сквозь систему фильтрации. Отработанный воздух удаляется по вытяжным каналам и отдушинам под окнами. Таким образом, подача в помещение имеет принудительный характер, а вывод – естественный. Простейшая система подобного типа состоит из одного вентилирующего устройства, которое располагается в подсобке. От него каналы вентиляции идут к каждому жилому помещению. Таким образом, минимизируется уровень шума и упрощается система расчетов.
Значение вентиляции
Важность правильного конструирования вентсистем переоценить очень сложно. Достаточно указать только основные причины значимости вентиляции, чтобы любому домовладельцу стало ясно: к конструированию такой системы следует подходить ответственно
Первый довод. Человек нуждается в свободном дыхании. Другими словами, для дыхания пригоден лишь тот воздух, что насыщен кислородом. Вдыхая воздух, человек поглощает кислород, а концентрация в воздухе углекислого газа при выдыхании повышается. Постепенно кислорода в помещении с плохой вентиляцией становится всё меньше. Его заменяет CO₂. Ощущается удушливая атмосфера, что существенно влияет и на мыслительные, и на физические способности.
Второй довод. Человек в процессе своей жизнедеятельности выделяет запахи, причем не всегда их можно назвать приятными. “Законсервировав” помещение, он создает дискомфортную атмосферу. Она вскорости становится таковой из-за отсутствия систематического притока свежего воздуха.
Дышать становится невыносимо даже от присутствия острых, устойчивых и сильных запахов:
- бытовой химии с так называемыми ароматизаторами;
- парфюмерии;
- дымящегося табака.
Повышенная влажность в частном доме приводит к целому ряду существенных проблем
Третий довод. Патогенные бактерии, всевозможные грибки, вирусы предпочитают развиваться именно в переувлажненной, застоявшейся атмосфере. Поэтому значительно повышаются шансы подхватить какую-то инфекцию именно в домашней среде с таким воздухом. Тогда же существенно страдают люди с хроническими заболеваниями:
- органов дыхания;
- кожного покрова;
- нервной системы.
Четвертый довод. Есть помещения “санитарного” предназначения, а есть жилые комнаты. Зачастую отмечается их тесное соседство, особенно если дом одноэтажный. Требуется правильно направлять потоки воздуха, иначе жилая зона наполнится неприятными запахами и влагой.
Пятый довод. В помещениях с плохой вентиляцией может повыситься уровень влажности. Причинами распространения невыводимой влаги становятся:
- влажные уборки;
- водные процедуры;
- пар с кухни;
- стирка и сушка.
Насколько повышенной оказывается влажность, это понять просто. Если уровень влажности опасно завышен, на окнах появляется роса, то есть конденсат. Зимою, когда мороз усиливается, даже на суперсовременных стеклопакетах может появиться обильный конденсат, который вскорости украсит обзор ледяными кружевами.
Кроме того, в сырой среде развиваются всевозможные насекомые-паразиты и разнообразная вредоносная микрофлора. Обои отваливаются, по мебели и стенам распространяется черная плесень, дышать становится еще труднее.
Шестой довод. При возведении новых домов применяются такие материалы, которые системно выделяют токсичные вещества. Это происходит в незначительных объёмах, токсины выводятся вентиляцией. Но если вентсистема функционирует недостаточно эффективно, концентрация токсинов в домашней атмосфере нарастает, что очень опасно.
Канальный кондиционер и приточная установка. Как жить вместе?
Часто у рядовых пользователей климатической техникой возникает вопрос: «Канальный кондиционер и приточная установка- это одно и тоже или совсем разные вещи?» Вопрос возник не случайно и требует тщательного разбирательства.
Начнём с определений
Определение №1:
Приточная установка — это набор технических устройств, обеспечивающий приток воздуха с улицы в помещение.
Как правило, в состав «Приточной установки» входят следующие основные элементы:
- Вентилятор (обеспечивает механическое перемещение воздуха с улицы в помещение);
- Фильтр (обеспечивает механическую очистку воздуха от пыли и пуха);
- Нагреватель и/или Охладитель воздуха (обеспечивает воздуха нагрев подаваемого воздуха до комнатной температуры в зимнее время и/или Охлаждение воздуха в жаркое время года).
Без какого-либо из этих обязательных элементов приточная установка перестаёт быть самостоятельным устройством, а превращается лишь в отдельный вентилятор или отдельный воздухонагреватель.
Определение №2:
Канальный кондиционер — это набор технических устройств, обеспечивающий изменение физических параметров воздуха (температура и влажность) при прохождении через себя, при этом сама установка располагается в самом вентиляционном канале (без выделения отдельного помещения для размещения).
Как правило, в состав «Канального кондиционера» входят следующие основные элементы:
- Вентилятор (обеспечивает механическое перемещение воздуха через установку);
- Фильтр (обеспечивает механическую очистку воздуха от пыли и пуха);
- Нагреватель и/или Охладитель воздуха (обеспечивает нагрев и/или охлаждение перемещаемого воздуха до нужной температуры).
Согласно эти определениям две установки с разными наименованиями могут иметь совершенно одинаковый состав и внешний вид.
Разница кроется в психологических ПРИВЫЧКАХ применять первое определение для установок подачи воздуха в помещения, а второе определение для установок работающих внутри помещения по рециркуляционному контуру (то есть воздух забирается из помещения и в него же возвращается после нагрева или охлаждения).
Таким образом в России считают, что приточные установки нужны для подачи и нагрева воздуха в зимнее время, а кондиционеры (канальные, настенные или кассетные) нужны для охлаждение помещений в жаркое летнее время.
«Приточные установки» и « рециркуляционные кондиционеры» являются взаимодополняющими устройствами для достижения общей цели: создать комфортные условия для людей в помещении.
Для офисов с плотным заселением обязательными являются обе системы. При этом режим работы у них будет независимым, как по времени суток , так и по временам года.
Вентиляция (приток свежего воздуха) от приточной установки работает всегда, когда в помещении работают люди.
Рециркуляционные кондиционеры ( охладители) работают чаще в жаркое время года, когда во внутреннем помещении присутствующие теплоизбытки от электрооборудования повышают температуру воздуха выше комфортных или допустимых значений.
В крупных офисах типа «опенспейс» потребность в охлаждении (кондиционировании) даже в холодной России стала иметь круглогодичный режим. Так что теперь необходимо для крупных офисных зданий предусматривать круглогодичный режим работы систем охлаждения, даже в зимнее время с отрицательными уличными температурами. Для чего нужно предусматривать отдельно систему «Кондиционеры/Охлаждение» и отдельно систему «Приточная установка/Вентиляция».
Расчет производительности системы
Расчет площади воздуховода
Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.
Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.
В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.
Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.
Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни

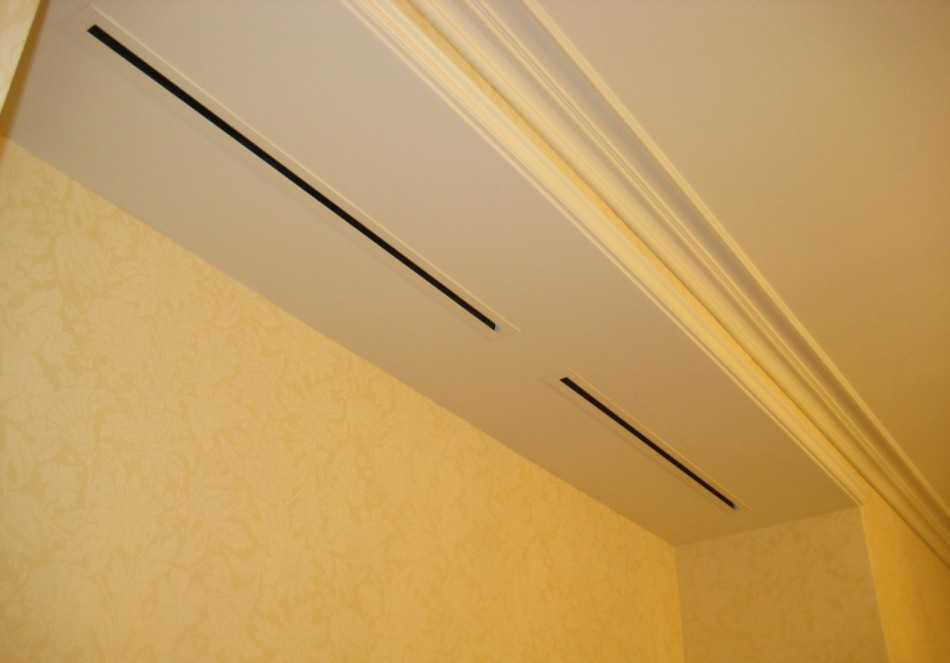

Установка переточных решеток
схема монтажа переточной решетки
Теперь пришло время обратить внимание на движение потоков воздуха по дому. Для его свободного прохождения под каждой межкомнатной дверью должна быть щель высотой минимум 3 сантиметра
Если межкомнатные двери снабжены порогами и плотно прикрываются, необходимо установить переточные решетки.
В каждой двери общая площадь отверстий для беспрепятственного перемещения воздуха должна составлять для жилых помещений минимум 200 куб. см.
Минимальный размер решетки в дверях любого помещения, снабженного каналом естественной вытяжной вентиляции — 800 куб.см. Переточные решетки выполняются из сплавов алюминия и представляют собой две рамки между которыми крепятся горизонтальные жалюзи. Переточные решетки удобны тем, что оставляя свободу движения воздуха, они перекрывают доступ света и звука в помещение. Если установка решеток по какой-то причине невозможна, существует простое и эффективное решение: в нижней части двери просверливаются отверстия и прикрываются вентиляционными кольцами. Кольца могут быть простыми, снабженными сеточкой или шумопоглощающими.
И самый бюджетный вариант — подрез двери. С нижней части срезается полоска 3-4 см, срез заклеивается торцовым кантом. Такая схема не подходит для спален и детских, так как не обеспечивает достаточную изоляцию помещения.
Виды вентиляционных систем
В частном жилом здании для воздухообмена своими руками можете обустроить 3 вида вентиляции: естественную, принудительную и смешанную.
Раньше дома возводили без вентиляционных систем. Воздухообмен осуществлялся за счет естественного вентилирования через специальные щели в деревянных окнах, дверях, сквозное отверстие над газовой плитой на стене кухни.
Сейчас устанавливают приточные и вытяжные клапаны. Работает схема естественной вентиляции просто: холодные свежие потоки поступают с улицы в нижней части стены, а теплый грязный воздух отводится через вытяжное отверстие под потолком.
В современном домостроении естественное вентилирование не используется с 2004 года. Частные дома проектируют с принудительной системой. Воздухообмен выполняется методом механического принуждения движения воздушных потоков вентиляторами. Перемещаются они по заданной схеме в расчетном объеме.
Вариант распространен, когда стоит вопрос, как сделать вытяжку в старом доме. Естественный приток предусматривают через окна или воздушный клапан. Механическое отведение воздуха организовывают через кухонную вытяжку над печью или оконный вентилятор.
Вывод вентиляционных каналов над крышей

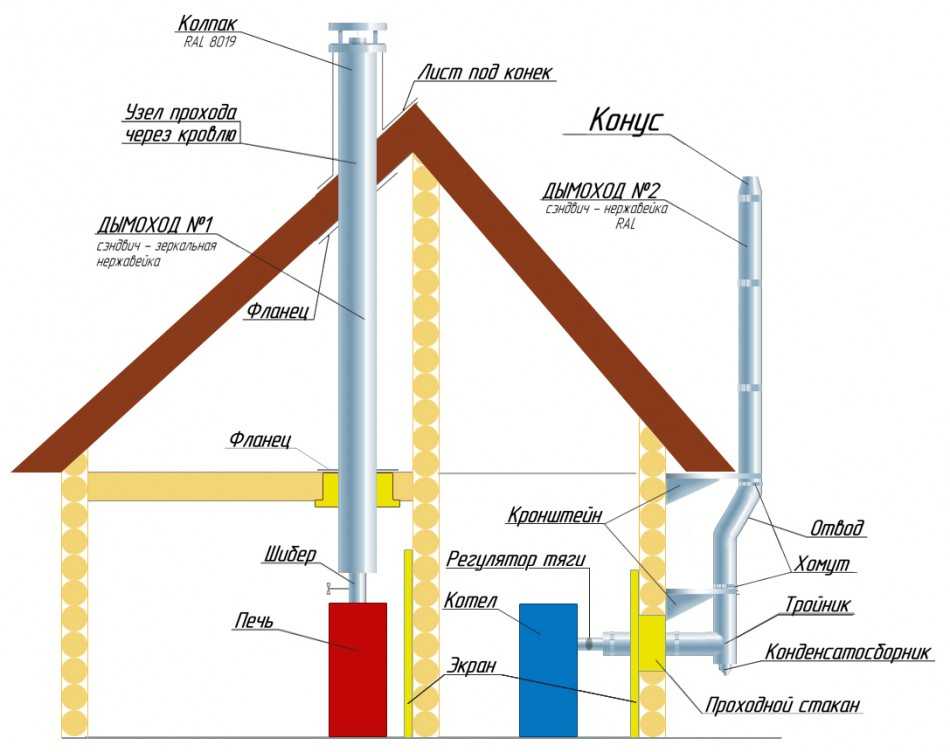

Очень важным для эффективности действия вентиляционного ка-нала является его вывод над крышей здания. Выход трубы должен находиться минимум на 60 см выше конька в случае плоских (угол наклона меньше 12°) и покатых крыш с легковоспламеняющейся кровлей, например крытых гонтом или соломой, и минимум на 30 см над поверхностью покатых крыш с невоспламеняющейся кровлей. Если на крыше есть уступы, а выходное отверстие трубы соседствует со стеной, то завихрения потоков воздуха вокруг дома, образующиеся в ветреную погоду, могут задуваться в вентиляционные каналы. Таким образом сила дымоходной тяги снижается и может даже опрокинуться (воздух, вместо того чтобы выходить из дома через вентканалы, будет поступать через них в помещения). В этом случае стоит установить специальные насадки (дефлекторы), поддерживающие тягу и защищающие выходное отверстие вентиляционного канала от задувания в него ветра.
В домах с наклонной крышей и необорудованным чердаком вентиляционный канал часто выводят над крышей с помощью так называемой вентиляционной трубы длиной в несколько десятков сантиметров с грибком на конце. Этот элемент предусмотрен ее производителями для деаэрации канализационных стояков, вентиляции кровли или для выхода воздуха в системах механической вентиляции и не может заменить обычной трубы. Его длина с отрезками, переходящими через слои крыши, обычно не превышает 70—80 см, что недостаточно для создания естественной тяги.
Кроме того, такая труба изготовлена из пластмассы, не имеет теплоизоляции и не может обеспечить эффективной вентиляции. В вытяжных каналах, оснащенных подобной трубой, тяга обычно меняется на противоположную (происходит наддув воздуха в помещение) и конденсируется водяной пар, который стекает по стенкам канала, а во время сильных морозов она может замерзнуть.
