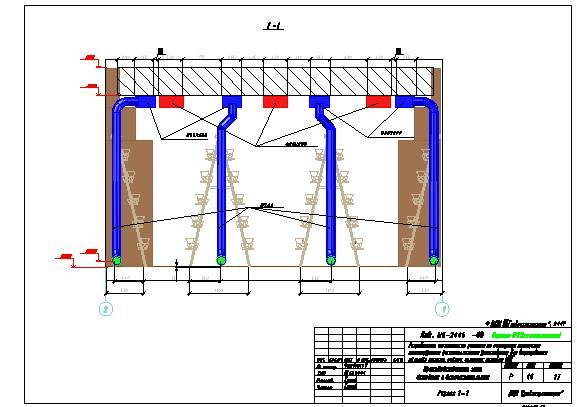

Автоматическая система вентиляции теплицы и ее расчет

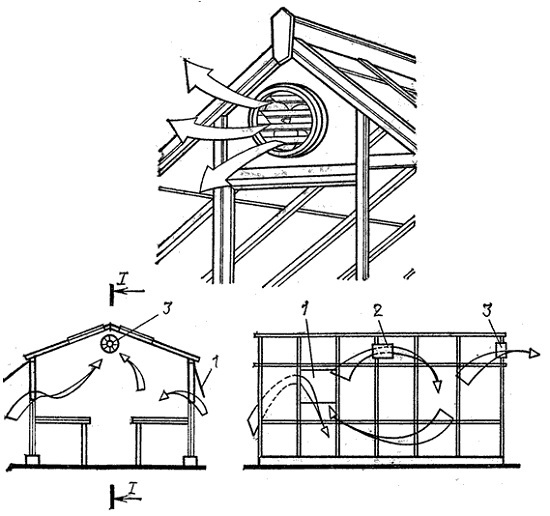

Где должны располагаться вентиляционные отверстия в теплице?

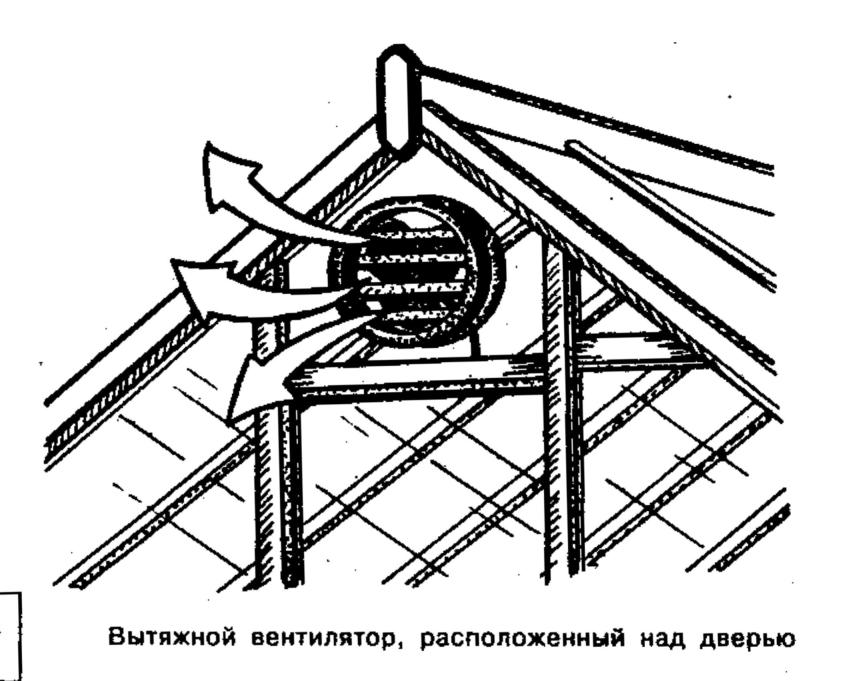

Поскольку горячий воздух поднимается вверх, вытяжные отверстия следует располагать высоко на торцевой стене или, в случае моей не отапливаемой теплицы, на вершине или коньке крыши. Во многих купленных в магазине любительских теплицах вытяжные отверстия расположены над дверью или могут быть частью двери.

Входные вентиляционные отверстия часто расположены высоко, но я предпочитаю размещать их в остеклении ближе к полу, чтобы прохладный воздух мог проходить над листьями растений на грядках или циркулировать по ним. Воздух, проходящий через такие растения как перец, помидоры, розы, орхидеи и другие декоративные растения, помогает предотвратить их обезображивание болезнями и плесенью, и потенциальную гибель. Однако расположение впускных отверстий слишком близко к земле создает проблему. Если они не экранированы, насекомые, птицы и другие животные могут проникнуть через них в теплицу. Однажды сурок забрался в мою теплицу через низкое вентиляционное отверстие, и мне стоило ужасных трудов вытащить его оттуда. Наряду с экранированием этих отверстий, следует учитывать и место расположение петель (так, чтобы окна открывались сверху), это затрудняет животным доступ к ним (хотя целеустремленное животное может обойти эту преграду).

Используйте сетки из металлической фурнитуры (для этой цели подойдет сетка толщиной в 1,5 сантиметра) и закрытие вентиляционных отверстий на ночь – единственные верные способы предотвратить проникновение вредителей в вашу теплицу.

В относительно недорогой теплице в виде обруча, полиэтиленовое покрытие может быть прикреплено степлером к тонкой деревянной обрешетке или бамбуковому шесту большого диаметра по бокам. В жаркие дни эту обрешетку или столб можно приподнять, чтобы открыть крышку на уровне земли и позволить свежему воздуху проходить через грядки, но этот метод не обеспечивает защиты от животных и насекомых.

Затенение теплицы

Если в вашей теплице нет автоматического открывания вентиляционных отверстий или вентиляционной системы, вам следует затенить конструкцию. Один из способов добиться этого – расположить теплицу так, чтобы летом она была в тени лиственных деревьев. Однако солнцелюбивые растения плохо растут в тени деревьев, они должны ежедневно получать не менее 4 часов прямого солнечного света.

Другие способы затенения теплицы – это нанесение водорастворимой краски непосредственно на остекление или использование ткани, холста или стекловолокна, а также бамбуковых циновок поверх конструкции. Вы даже можете обеспечить тень в виде быстрорастущей виноградной лозы. Однажды я использовал виноградную лозу маракуйи для затенения, высаживая ее из окна на крыше теплицы и позволяя ей закрывать остекление сверху. В качестве бонуса были видны цветы, а на виноградной лозе даже появилось немного плодов. Недостатки заключались в том, что тень которую давала виноградная лоза, была не сразу и осенью когда я обрезал виноградную лозу, остекление крыши требовало хорошей очистки.

Любая ткань или покрытие обеспечивает больший контроль и обеспечивает немедленный результат. Вы можете приобрести их разной плотности или использовать шторки

При установке любой ткани или покрытия необходимо соблюдать осторожность: не ходите по крыше теплицы. Она может показаться достаточно прочной, чтобы выдержать ваш вес, но внешность может быть обманчивой

Не испытывайте удачу!

Обратите внимание, что при установке любой теневой ткани или покрытия не ходите по крыше теплицы, даже если она кажется достаточно прочной, чтобы выдержать ваш вес!

Светозащитная способность затенения измеряется в процентах от пропускаемого им света. Например, некоторые шторы пропускают в теплицу 75 процентов доступного солнечного света, в то время как другие блокируют до 75 процентов солнечного света (пропуская 25 процентов доступного света). Перед покупкой затеняющих материалов убедитесь, что вы правильно прочитали этикетку или технические характеристики.

В большинстве случаев садоводы, живущие в более жарких районах страны, нуждаются в затенении, рассчитанном на блокирование более высокого процента света. Профессиональные садоводы используют затенение для оптимизации роста растений, на которых они специализируются.

Затеняющая краска – это старомодный материал, который до сих пор используется многими садоводами. Я думаю, что это выглядит немного неряшливо и со временем краска как правило стирается, особенно если лето дождливое. Её преимущество заключается в том, что краску можно разбавить, чтобы получить нужное количество растушевки.

Светоотражающее затенение – это затеняющий материал, который отражает свет от теплицы. Его лучше всего использовать там, где много солнечного света, но наиболее эффективно использовать вне теплицы, поверх остекления.

Теневые полотна – некоторые теневые полотна сворачиваются наподобие жалюзи, а другие складываются, чтобы вы могли регулировать степень затенения в теплице. Трикотажная ткань из зеленого или черного пластика, которую можно приобрести у поставщиков теплиц, продается с различной плотностью, которая блокирует от 25 до 75 процентов света. Полиэтиленовая ткань выпускается с различной плотностью от 30 до 90 процентов.

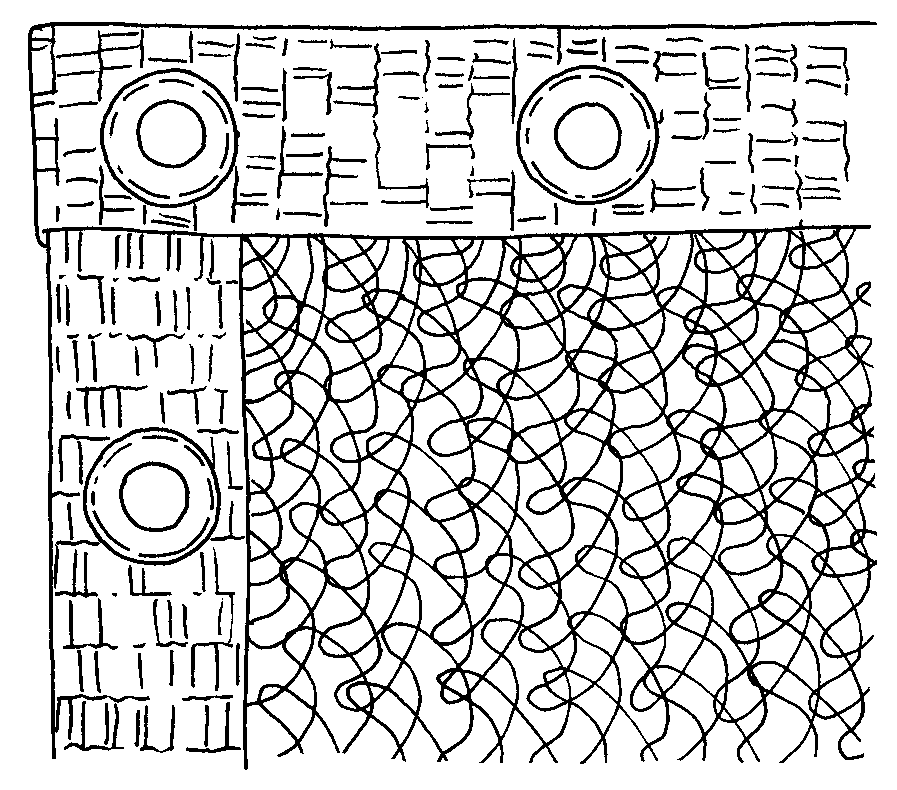

Ажурная ткань доступна в тканях различной плотности, чтобы блокировать от 25 до 75 процентов доступного света.

Теневые полотна гораздо эффективнее устанавливать снаружи теплицы, где они могут препятствовать накоплению тепла внутри конструкции. При установке внутри, солнечное тепло как правило накапливается между затенением и остеклением теплицы. Некоторые источники предполагают, что затенение будет на 40 процентов эффективнее при установке на 5 или 10 сантиметров выше остекления теплицы. Установка затенения с зазором между ним и остеклением позволяет воздуху проходить между двумя поверхностями и охлаждает остекление. С другой стороны, теневые ткани снаружи теплицы могут быть повреждены ветром или сдвинуты с места, что сделает их неэффективными.

Другие варианты затенения

Вы конечно, можете установить жалюзи снаружи теплицы, но они сильно раскачиваются на ветру, а алюминиевые могут оставлять следы снаружи теплицы. Кроме того, алюминиевые жалюзи стоят дороже, чем тканевые шторы. Если вы используете жалюзи, их лучше всего устанавливать с внутренней стороны теплицы, где их можно использовать для защиты от солнечного света летом и для того, чтобы в помещении было немного теплее зимой. Внутренняя установка способствует накоплению тепла между жалюзи и остеклением.

Преимущества и недостатки гидравлических систем

Такое оборудование для теплиц обладает следующими преимуществами:

• для его функционирования не нужны источники питания;
• нет необходимости контролировать работу аппарата;
• гидравлическую систему можно соорудить в домашних условиях;
• при использовании автоматики не возникает неприятных звуков и запахов;
• даже с открытой форточкой можно производить работы в теплице.

Основными недостатками гидросистемы являются:

• высокая стоимость;
• инерционность.

Важно знать, что гидравлика учитывает точечную температуру (то есть ту, где устанавливается сама система), а не среднюю по теплице

Вентиляция теплицы автоматически — разновидности и реализация

Автоматическая вентиляционная система подразделяется на следующие типы:

• электрическая —  стоимость невысокая, а в составе термореле электрический вентилятор, сработка происходит при повышении температуры внутри теплицы выше положенной;
• гидравлического типа —  долговечная, не относится к надежным установкам. Конструкция состоит из рычагов, которые соединяются фрамугой, в качестве термореле представлен резервуар, внутри которого находится жидкость. При нагревании происходит расширение жидкости, остывание, объем становится меньше. Термометр представлен в виде сосуда, а снаружи стоит компенсатор, все это соединяется гидравлическими шлангами;
• вентиляция биметаллическая —  расширение металлов имеет разный коэффициент, когда металл нагревается, изгиб пластинки толкает форточку на открытие, при остывании происходит автоматическое закрытие ее;
• автоматический тип работы форточки.

Подключенный вентилятор к термореле это простейший  тип оборудования для теплицы, при этом вытяжную систему можно назвать естественной. Это очень простой механизм, основанный на том, что с повышением температуры происходит сработка реле и запуск вентилятора. Из теплицы нагретый воздух всасывается, заменяется свежим.

Если форточка будет открываться автоматическим путем, а с противоположной стороны включается вентилятор, то систему вентиляции можно будет назвать приточной.  Вентилятор загоняет прохладный воздух, который снижает влажность и температуру внутри. При такой конструкции можно установить точные параметры на оборудование, при любом изменении конструкции вентилятор можно перенастроить.  Нельзя забывать о том, что установка требует электричества, да и монтаж на автоматическое открывание не из простых работ.

Определяемся с типом строения ↑

Без всякого преувеличения можно сказать следующее – на сегодняшний день существует столько всевозможных вариантов строительства зимней постройки для выращивания культур, что для подробного знакомства с каждым из них следовало бы написать отдельную книгу или, как минимум, брошюру

Тепличные постройки для холодного периода отличаются между собой по следующим параметрам.

По функциональности

В них можно выращивать не только традиционные огородные культуры, цветы, грибы (шампиньоны, вешенки и т.д.), экзотические фрукты и цитрусовые. От того, что именно вы собираетесь возделывать, зависит весь дальнейший процесс ее строительства, внутреннего обустройства.

Придомовая конструкция – теплая и надежная

По расположению относительно уровня грунта

Отапливаемые тепличные сооружения обычно делятся на три типа: углубленные в грунт, построенные на поверхности грунта, оборудованные на верхнем этаже уже существующей постройки (гараж, сарай, дом).

По архитектурному решению

Существует масса вариантов – одно, двух или трехскатные, горизонтальные, арочные, комбинированные, пристенные. Выбор зависит от вашего вкуса, финансовых возможностей, размера будущего сооружения.

Арочный зимний сад

По виду строительных материалов

Строения условно делятся на кирпичные, деревянные, с металлическим или ПВХ каркасом, остекленные или с поликарбонатным покрытием и т.д. Кроме того, часто встречаются комбинированные конструкции.

Капитальное сооружение с кирпичным цоколем

По типу отопления

Выделяют гелиотеплицы,  с техническим обогревом (водяное, газовое, печное, электрическое), постройки на биотопливе;

По способу посадки растений

Размеры

Чтобы грамотно организовать проветривание в теплице, необходимо правильно рассчитать размеры и количество форточек. Площадь отверстий со створками должна составлять 20–30% от площади пола в парнике. Специалисты советуют располагать один проветриватель на каждые два метра.

Теплицы размером 3х6 метров достаточно популярны среди овощеводов. Возможность установить конструкцию длиной 6 метров есть практически на каждом участке. При создании вентиляции в парнике данного размера нужно обустроить 3–4 форточки размером 400х1200 мм.

Для упрощения установки форточки, размер и форму обычно подгоняют в проем между двумя ближними элементами каркаса. Если необходимо установить конструкцию меньшего размера или другой формы, под нее делают отдельную раму, пользуясь теми же материалами, что и для основы теплицы.

Самостоятельное изготовление проветривателя

Поскольку некоторые из описанных выше устройств имеют довольно простую конструкцию, организовать вентиляцию теплицы вполне можно и своими руками.

Система с несколькими ёмкостями

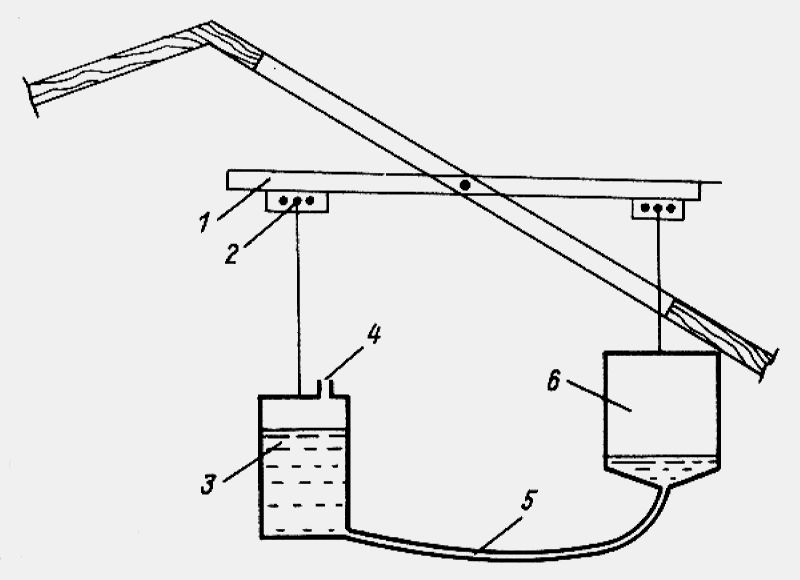

Система с двумя ёмкостями

Данное устройство, изготовленное своими руками, состоит из двух ёмкостей — большой и маленькой. Большую изготавливают из металла и заливают её маслом. Жидкость, нагреваясь, перетекает в меньшую ёмкость, к которой прикреплена форточка, и последняя начинает постепенно открываться.

• В качестве большей ёмкости можно использовать металлическую канистру вместимостью 3-4 литра. Меньшую же можно сделать из обычной жестяной или стеклянной банки.
• Для изготовления трубок, по которым будет перетекать жидкость из одной ёмкости в другую, можно использовать любой материал. Главное — чтобы трубки были достаточно длинными и доставали до дна ёмкости.
• Если трубки металлические, то для их прикрепления к канистре используется сварочный аппарат. Резиновые же или пластиковые трубки крепятся с помощью гаек с резьбой.
• Ёмкость большего объёма заполняется рабочей жидкостью, например, отработанным автомобильным маслом, приблизительно на 35-40%.
• Маленькая ёмкость заполняется жидкостью полностью, при этом трубка, которая к ней подсоединена, должна быть заполнена маслом приблизительно на 1см над её уровнем.
• Маленькая ёмкость устанавливается на краю форточки снаружи. Большая крепится под потолком внутри теплицы.

Трубки, соединяющие два резервуара, должны входить в них герметично! В противном случае система работать не будет.

Когда наружная ёмкость нагреется под солнцем, масло начнет перетекать в емкость, расположенную в теплице. Она под силой тяжести опустится вниз, а форточка откроется, создав таким образом вентиляцию в парнике.

При понижении температуры масло перетечет обратно, внешняя ёмкость станет тяжелой и своим весом заставит форточку закрыться.

Пневматическая система

Схема автоматической пневмовентиляции

Чтобы сделать пневматический проветриватель для теплицы своими руками, необходимо подготовить:

• Металлическую канистру.
• Цилиндр небольшого размера с гладкими стенками.
• Надувной шарик.
• Кусок пенопласта.
• Силиконовый герметик.
• Металлический шток.
• Резиновую трубку.
• 2 метра прочной лески.
• Шпульку из-под швейной машинки.
• Небольшую металлическую полосу.
• Клей.
• Скотч.

Пример самодельной пневматической системы для проветривания теплицы

Пневматическая система вентиляции своими руками несколько сложнее в изготовлении по сравнению с предыдущим способом, однако в основе работы этого устройства также лежит использование тепловой энергии.  В первую очередь нужно окрасить канистру в черный цвет, чтобы она лучше притягивала солнечное тепло. Когда краска высохнет, в крышке следует просверлить отверстие для соединительного шланга и вставить сам шланг, плотно зафиксировав его с помощью герметика.

Для изготовления меньшей ёмкости используется кусок поликарбоната, свернутый в трубу, торцевые концы которой склеиваются цианакриловым клеем. Дно и крышка цилиндра также изготавливается своими руками из поликарбоната. В дне нужно просверлить отверстие для трубки, а в крышке — отверстие для штока. Для изготовления направляющей можно использовать обычную пластмассовую трубку нужного диаметра.

Далее на трубку надевается шарик и герметично фиксируется на ней. Из пенопласта вырезается круглый поршень, а его бока оклеиваются скотчем для хорошего скольжения. Затем к пенопластовому поршню крепится шток, изготовленный из металла.

Из пластины изготавливается коромысло с двумя разными отверстиями на концах. Отверстие большего диаметра используется для крепления на ось, а на маленькое крепится придаточная тетива. Ось изготавливается из обычного гвоздя.

Такая система вентиляции, сделанная своими руками, работает довольно просто. Воздух в ресивере, закреплённом под потолком парника, при нагревании перемещается в цилиндр, что способствует надуванию воздушного шара. Поршень со штоком при этом поднимается, воздействуя на коромысло, натягивая леску и поднимая форточку. Когда воздух остывает, форточка закрывается.

Автоматическая вентиляция теплицы своими руками

Приведем пример, как правильно сделать вентиляцию в теплице самостоятельно.

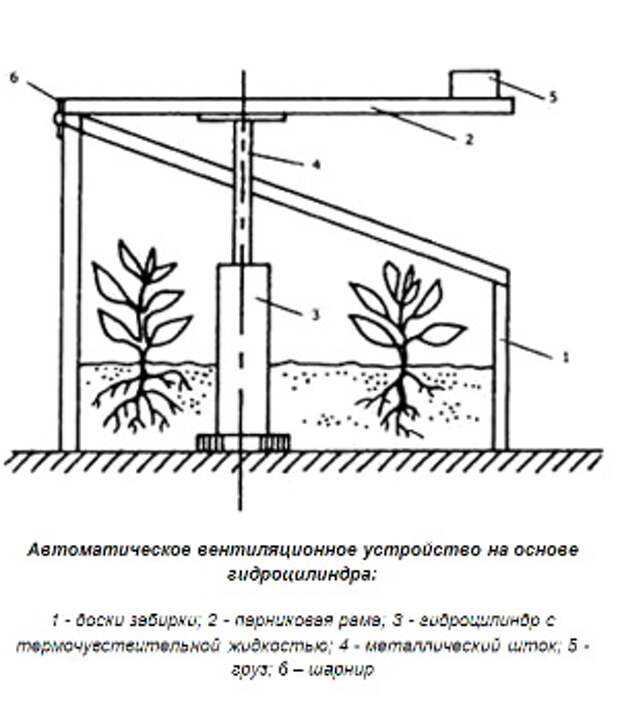

Гидравлическая система сообщающихся сосудов. Устанавливается для осевой форточки (горизонтальное, вертикальное расположение). Необходимы две емкости: стеклянные банки, пластиковые бутылки или другие емкости. Изготовление:

1. Одна емкость наполовину заполняется водой.
2. Размещается вверху теплицы. Чем выше, тем быстрее нагреется вода и откроется форточка.
3. Вторая емкость прикрепляется (шпагатом, например) к верхней части вертикальной осевой форточки. Немного заполнена водой.
4. Емкости соединяются между собой тонким шлангом, концы которого размещены на дне внутри каждой бутылки/банки.

При нагревании жидкость из первой емкости будет перемещаться по шлангу во вторую, утяжеляя ее. Форточная рама станет постепенно открываться по мере того, как вторая бутылка/банка будет опускаться вниз. При охлаждении воздуха вода возвратиться обратно, форточка закроется.

Биметаллическая конструкция. Используется для легких форточек, начинает действовать при значительном повышении температуры. Хорошо подойдут для этого материалы кровельного железа и винилпласт. Изготовление:

1. Отрезать длинную полосу каждого материала.
2. Склеить две полосы между собой по периметру, немного отступая от края.
3. Отмерить на получившейся конструкции ¼ всей длины.
4. Закрепить полосу в отмеченном месте к нижней части форточной рамы.
5. Другой конец полосы установить через двойное шарнирное соединение на нижней части самой форточки.

Конструкция будет открывать форточку, когда один из элементов прогреется больше другого, изгибая всю полосу. При охлаждении вернется к первоначальному положению, постепенно закрывая форточную раму

Пневматический привод

Открытие форточки будет происходить при расширении в приводе нагретого воздуха.

Чтобы изготовить механизм, потребуется:

• Поршень с пенопластовым штоком.
• Резиновый шланг.
• Сосуд для воздуха, желательно из металла.
• 20 – сантиметровый цилиндр.
• Шкив.
• Прочный шнур.
• Деревянное коромысло.
• Шарик, сделанный из пластизоли.

Автоматическое проветривание теплиц своими руками на пневматическом приводе сделать не сложно:

• Нужно лишь проследить, за тем, чтобы в верхней части цилиндра была закреплена направляющая для штока.
• В дне проделывается отверстие, через которое протягивается шланг.
• Механизм начинает работать, когда надувается шарик.
• Он поднимает шток и поршень, что вызывает натягивание шланга. Когда температура падает, шарик сжимается.
• Существует также несколько нестандартных способов создания автоматической системы проветривания теплиц.

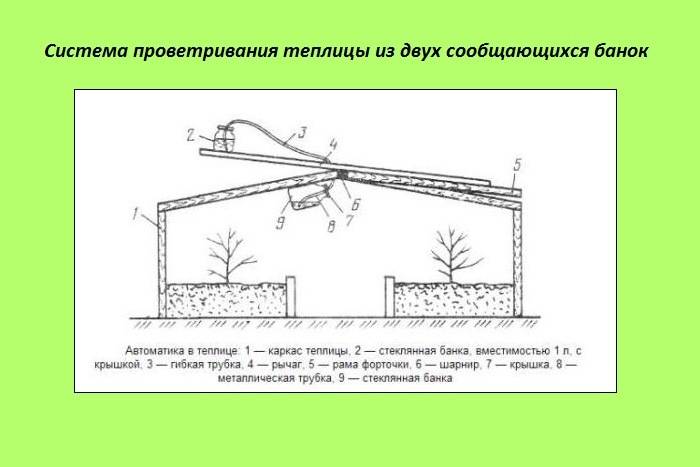

Система проветривания из сподручных материалов

Как сделать самостоятельно автоматическое проветривание.

Чтобы собрать автоматический механизм потребуются детали:

• Крышка для банки, используемая при закрутке овощей.
• Крышка из полиэтилена.
• Трубка из меди или латуни, около 3 см.
• Трубка от капельницы, 10 см.
• Деревянный брусок, отмеряется по форме форточки.
• Гвозди – 2 шт.
• Проволока, на которую можно подвесить банки.
• Средство для пайки – герметик.

Система проветривания из банок создается по несложной инструкции:

• В большой стеклянный баллон, вместимостью 3 литра, нужно залить 0,8 литра воды. После этого баллон закатывается крышкой. В ней проделывается отверстие, по размерам подходящее для трубки из латуни;
• После этого отверстие необходимо запаять герметиком;
• В крышке из полиэтилена проделывается такое же отверстие, только вставляется пластиковая трубка, и также запаивается.
• После этого банки размещаются в теплице. К раме теплицы приделывается брус, выступающий в роли противовеса.

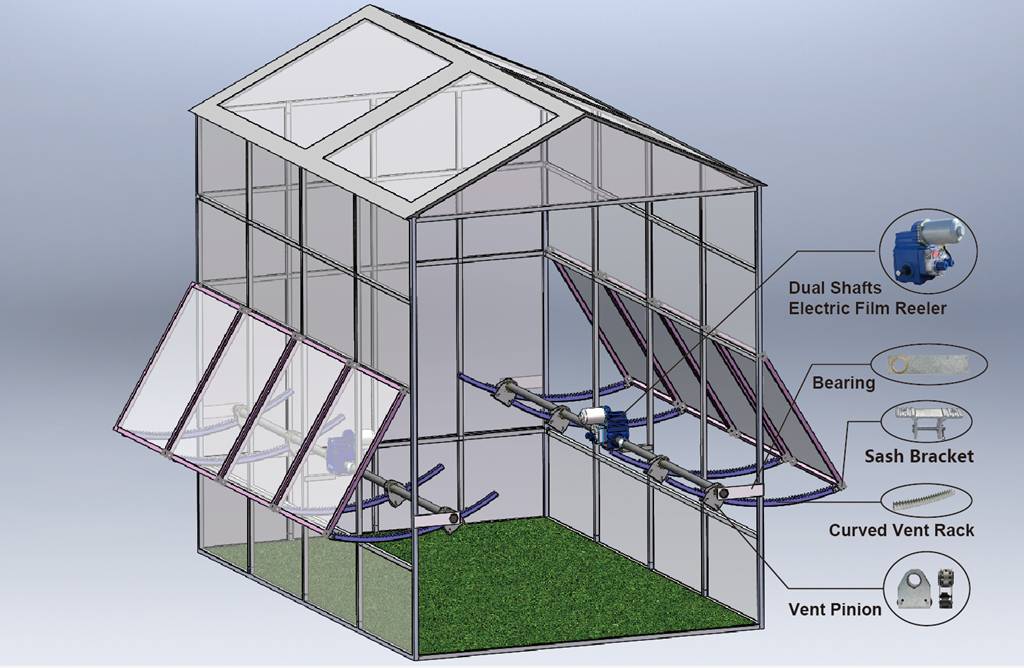

Автоматическое открывание форточек в теплице

Форточки в теплице могут открываться ручным способом или иметь автоматический привод, который гораздо удобней и практичней первого варианта. При определенной температуре воздуха внутри помещения фрамуга, оснащенная автоматом, самостоятельно открывается для проветривания, при похолодании – постепенно закрывается.

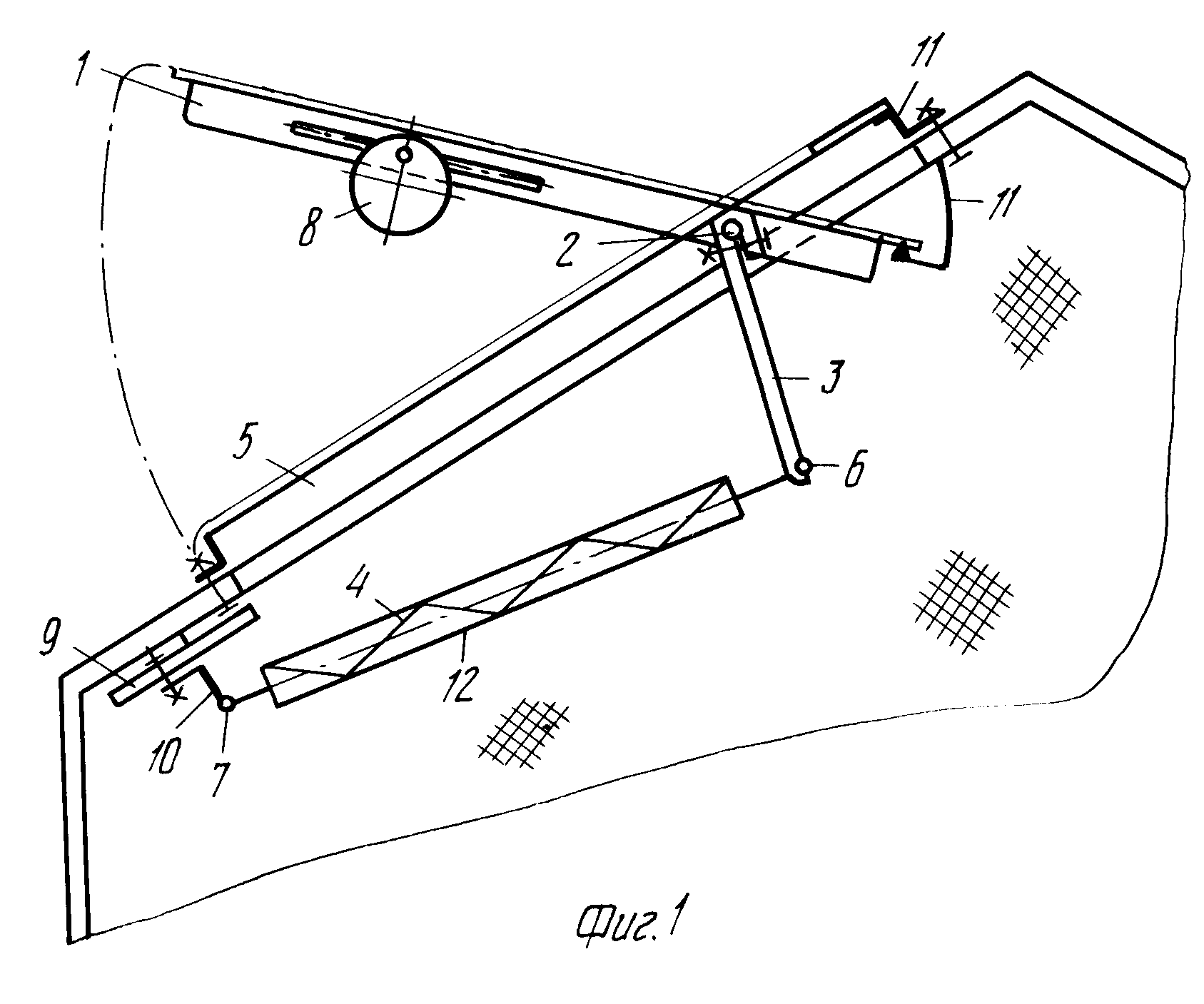

Чертеж, как собрать автомат открывания форточек для теплиц своими руками

Самооткрывающиеся форточки в теплице бывают 3 видов:

• гидравлические;
• электрические;
• биметаллические.

Для того чтобы определится какой автомат открывания лучше, подробно рассмотрим каждый вариант, проанализируем, в чем преимущества и недостатки конструкций.

Посмотрите, как правильно установить термопривод для автоматического открывания форточек теплиц большого размера.

Гидравлические

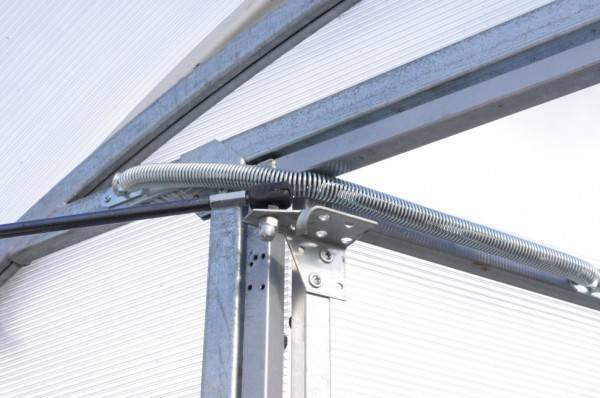

Автоматический открыватель форточки для теплиц на гидравлике – простая рычажная система, подсоединяемая к форточке. Конструкция надежная, автономная, в зависимости от размера фрамуги можно купить или сделать своими руками гидравлический открыватель разной мощности. Предлагаем посмотреть видео обзор гидравлический открывателей, с анализом качества их работы на практике.

Принцип работы основан на дельте температур окружающей среды: изменяются атмосферные условия (воздух нагревается или остывает), изменяется действующий на рычаг вес, в следствии чего окно соответственно открывается или закрывается.

Рычаг представляет собой 2 емкости с жидкостью, соединенные шлангом, одну располагают вверху, другую – снизу теплицы. Нижняя колба – это своеобразный терморегулятор, сосуд герметичен, часть его заполнена жидкостью, часть – воздухом. Верхняя емкость выполняет роль утяжелителя. Далее срабатывают законы физики: поверхность теплицы нагревается от солнца, внутри помещения поднимается температура, воздух во в нижней колбе нагревается, начинает расширятся и вытеснять жидкость, выдавливая ее по трубке в верхний сосуд. Вес утяжелителя (верхней емкости) становится больше, происходит открывание форточки.

Приспособление незатейливое, можно сделать и установить своими руками. Жидкости требуется 20-30 минут на остывание, окно в теплице все это время будет открытым, что является незначительным недостатком гидравлического механизма. Например, при резком похолодании, это время может сыграть фатальную роль для растений.

Смотрите ролик, как устроен гидравлический автоматический открыватель форточки для теплиц своими руками, на видео отмечена незначительная, но часто встречающаяся ошибка: емкости следует располагать на солнце, тень замедляет нагрев жидкости.

Электрические

Теплица с автоматической форточкой на электричестве – система, состоящая из температурного реле и вентилятора. При нагревании воздуха в теплице до определенной температуры реле срабатывает, вентилятор включается. Значительные плюсы – мощность, высокая чувствительность к дельтам температуры, возможность регулировать систему, компактность прибора. При отключении электричества такое автоматическое открывание в теплице становится бесполезным — это является ее недостатком.

Биметаллические

Биметаллический привод для форточек теплиц устроен на принципе разности свойств работы металла: сжатие и растяжение под действием температурной дельты. Механизм состоит из металлических 2 пластин с разным тепловым коэффициентом расширения. Нагреваясь, одна из пластин выгибается в дугу и открывает форточку, когда температура падает, происходит обратное действие. Недостаток – небольшая мощность, подходят системы только для маленьких и легких фрамуг в теплице.
