Как сделать систему вентиляции в теплице

Способы создания вентиляции

1. Вентиляционные окна

Один из наиболее простых и доступных способов создания вентиляции в теплице — использование вентиляционных окон. Для этого необходимо сделать в стене теплицы прорезь и установить каркас с окном. При необходимости окно можно открывать или закрывать, чтобы создавать и контролировать поток воздуха внутри теплицы.

2. Потолочная вентиляция

При использовании потолочной вентиляции воздух поднимается вверх от тепла растений. Чтобы этот воздух мог выходить наружу, необходимо установить отверстие в потолке теплицы и канал для воздуха. Это позволяет создавать более равномерную вентиляцию внутри теплицы, уменьшить влажность и предотвратить заболевания растений.

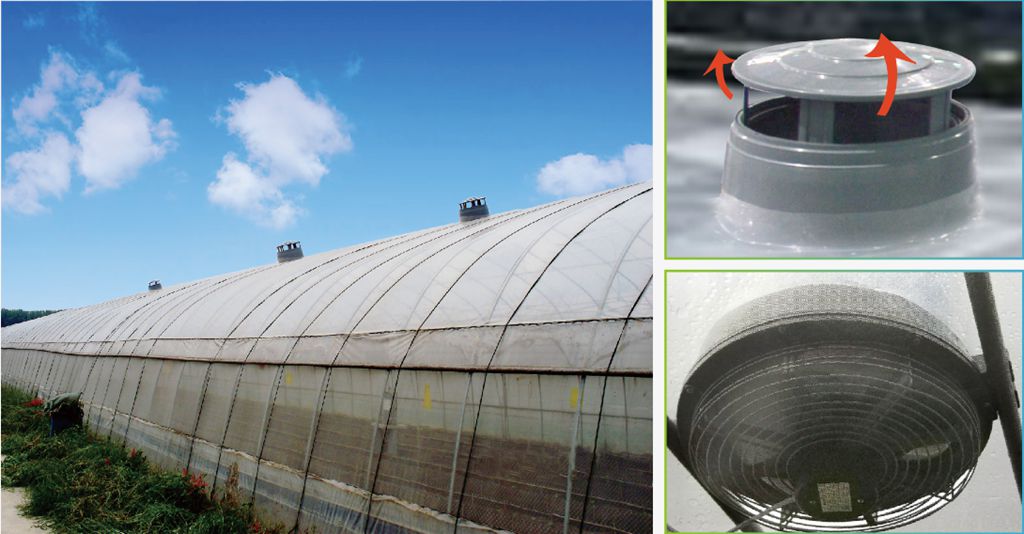

3. Вентиляционные шахты

Другой способ создания вентиляции — использование специальных шахт. Они могут быть как вертикальными, так и горизонтальными

Вентиляционные шахты позволяют создавать постоянный поток воздуха внутри теплицы, что особенно важно в периоды жары или влажности. Установка шахт требует некоторых затрат, но они обеспечивают более качественную вентиляцию

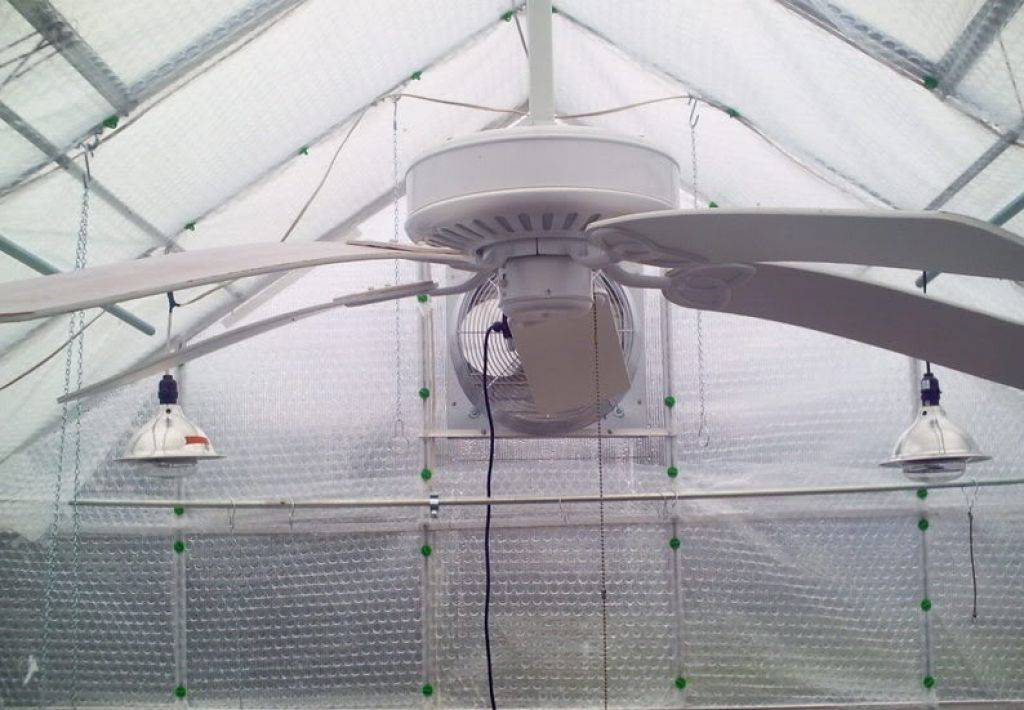

4. Использование вентиляторов

Для усиления вентиляции в теплице можно использовать вентиляторы. Они должны быть установлены так, чтобы создавать поток воздуха в течение всей площади теплицы. Вентиляторы могут быть как канальные, так и настольные в зависимости от размера теплицы и требуемого объема воздуха. Использование вентиляторов позволяет создавать более равномерную вентиляцию внутри теплицы и улучшать рост и развитие растений.

Устройство принудительной вентиляции

Устраивая систему проветривания теплиц своими руками, необходимо подобрать вытяжные и приточные вентиляторы в необходимом количестве. Чтобы воздушные массы двигались внутри парника со скоростью, которая не превышает 1,9 м/с, каждое устройство для проветривания теплиц устанавливается через определенный интервал.

Если на участке установлен небольшой парник, то обычно используются бытовые электрические вентиляторы, которые устанавливают в санузлах, поскольку их эксплуатируют в условиях повышенной влажности. Вентиляция теплиц может состоять из моделей, которые позволяют перекачивать воздух в большом количестве.

Поскольку иногда устройство может не работать, то перекрыть проем позволяют системы жалюзи, которыми оснащены проветриватели для теплиц. Интересным решением является вентилятор, который работает от солнечной панели. Данное устройство обладает довольно низкой мощностью.

Принудительная вентиляция теплицы

Выбор вентилятора

При покупке обращайте внимание на такие моменты:

1. Скорость движения воздуха в помещении не должна превышать 1,9 м/с.
2. Нормальная кратность аэрации — 50-60 раз в час. При расчетах можно воспользоваться такими пропорциями: при объеме помещения 40 м3 вентилятор должен иметь производительность 2000 м3 в час.
3. Всегда покупайте изделие с запасом по мощности.
4. В небольших постройках можно использовать бытовые приборы, например, такие, которые используются в туалетах. Они выпускаются во влагозащищенном исполнении.
5. Желательно, чтобы агрегат был оснащен регулятором скорости, с помощью которого можно корректировать производительность в зависимости от температуры и влажности в помещении.

Определение мощности вентилятора

• Степень вентиляции зависит от сезона и погоды.
• Летом воздух в теплице должен полностью меняться в течение 1 минуты.
• Зимой 20-30% свежего воздуха достаточно для проветривания, и при этом растения не замерзнут.

А = V * С * К, где: 3333

Правила монтажа принудительной системы вентиляции

Теплица быстро проветрится, если выполняются такие условия:

1. Вентилятор должен располагаться в самой высокой точке помещения, к которой поднимаются теплые горячие потоки. Это может быть крыша или боковая стенка.
2. В больших теплицах изделия размещают с торцов помещения. В дачных постройках их крепят над дверью.
3. Рекомендуется покупать изделия с жалюзями для защиты от внешнего воздействия, а также для закрытия проемов при неработающих электродвигателях.
4. В помещении, где планируется установить вентилятор, должно быть отверстие для циркуляции воздуха. Выполняют его на противоположной стороне. В зимних конструкциях это может быть форточка, открывающаяся вручную. В летних оставляют небольшой проем, который закрывают мокрой тряпкой.
5. Качество проветривания контролируют несколькими датчиками, размещенными в разных местах теплицы.
6. В больших строениях вентилятор можно устанавливать внутри помещения. Он перемешивает холодный и теплый воздух, создает ламинарное движение, что предупреждает ряд заболеваний у растений.
7. Для автоматического включения электродвигателя в систему вводят терморегуляторы или датчики влажности. Влагостойкий термостат должен срабатывать при температуре +28-30 градусов.

Обустройство различных видов вентиляционных систем

Какие вышеперечисленные типы вентиляционных систем можно обустроить в конкретной теплице, с какими нюансами стоит считаться, и что стоит знать о вентилировании в различное время года?

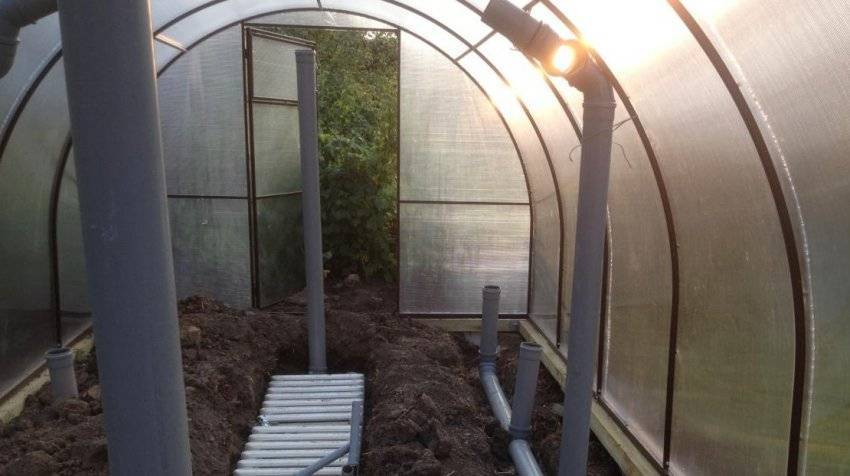

Поликарбонатные теплицы

Обычно такие постройки продаются в готовом виде, и на местности их попросту нужно собрать. Стены и потолки парника из поликарбоната уже имеют готовые окна для проветривания. Их можно открывать вручную для проветривания, но если теплица большая по размеру, лучше ее автоматизировать с установкой одной из известных систем.

Какой лучше тип автоматики смонтировать: электрический, гидравлический или биметаллический, зависит от габаритов парника.

Наиболее эффективным будет установка вентиляционных каналов с принудительной вытяжкой электрическими вентиляторами. Но стоит руководствоваться главными правилами:

• Смонтировать достаточное для размеров помещения количество вентиляторов.
• Обеспечить полноценный приток свежего воздуха.
• Продумать работу системы вентиляции поликарбонатных теплиц в разные сезоны года (особенно в морозные зимы).

Вентиляция в зимних теплицах

Устанавливая вентиляционные системы в теплицах, рассчитанных на зиму в холодных регионах, стоит задуматься о том, чтобы культуры не попали под морозный воздух.

• Монтируя электрическое принудительное проветривание, устанавливают период подачи воздуха на непродолжительное время, до 5 минут.
• В помещении нужно установить вентиляторы, которые будут разгонять поданный холодный воздух по всему помещению, тогда растения под вентиляционным каналом не будут подвергаться заморозке. Монтаж минимум двух установок (одна под потолком, вторая на торцевой стене) будет смешивать теплые и холодные массы, не давая им застаиваться в отдельных точках пространства.
• Стоит учесть, что вентиляторам придется работать во влажной среде постоянно, а значит, нужны устройства с защитой от влаги.
• Количество установок принудительного вентилирования нужно рассчитывать исходя их общего объема помещения. Обычно производитель указывает в паспорте к устройству, какой объем он может переработать. Обычно вполне достаточно чтобы воздухообмен составлял около 20% всего пространства.
• Терморегулятор имеет свой диапазон температур, обычно этот показатель составляет 25-30 градусов.
• Гидравлические и биметаллические системы не подходят для работы в зимних парниках, так как они очень долго (минимум 20-30 минут) реагируют на изменение температуры воздуха, что станет губительным для выращиваемых культур.

https://youtube.com/watch?v=NjKN8qkg5HU

Проветривание небольших теплиц

В небольших по объему парниках можно обустроить вентиляцию с ручным приводом, так как обычно количество открываемых проемов не превышает нескольких штук. Как вариант, установить лебедку с возможностью подъема всех окон или панелей для подачи свежего воздуха.

Но, можно обустроить и электрическое принудительное проветривание с небольшими по мощности вентиляторами.

Также хорошим решением станет установка гидравлического привода, или вентиляции с автоматическим управлением на биметаллическом принципе.

Промышленные теплицы

Обычно это помещения с большой площадью. Для вентилирования таких больших объемов воздуха, его подачу организовывают через проемы расположенные сверху в перекрытии или верхние ограждения. Количество проемов и их площадь составляют 25 % от всей поверхности кровли.

Управление системой осуществляется в автоматическом режиме за счет терморегуляторов. Также возможно открывание/закрывание всех створок нажатием одной кнопки, через редуктор происходит отпирание всех створок сразу.

Теплицы для огурцов

Огурцы очень капризная культура, и не переносит сквозняки. При наличии такого интенсивного проветривания, почва будет пересушенной, а удаление углекислого газа скажется на развитии женских соцветий.

Однако и движение воздуха также нужно для опыления цветов культуры, иначе урожай будет скудным.

Важно учесть все эти моменты и выбрать электрическое проветривание с маломощными вентиляторами, и с рекуперацией воздушной массы (перемешивания)

Вентилирование в теплицах Митлайдера

Особенность таких построек в том, что один скат находиться над другим на высоте 450 мм.

Проемы для вентилирования воздуха располагают именно на продольной стенке между обоими скатами крыши.

Здесь возможна установка как ручного регулирования проветривания, так и монтаж автоматических систем с наиболее подходящим приводом (электро- гидравлики и прочих).

Методы организации

По методу управления системы вентиляции для теплиц бывают:

• механические (двери и фрамужные створки открываются и закрываются вручную);
• автоматические.

В теплице автоматическая вентиляция (использование термопривода), делится на несколько видов:

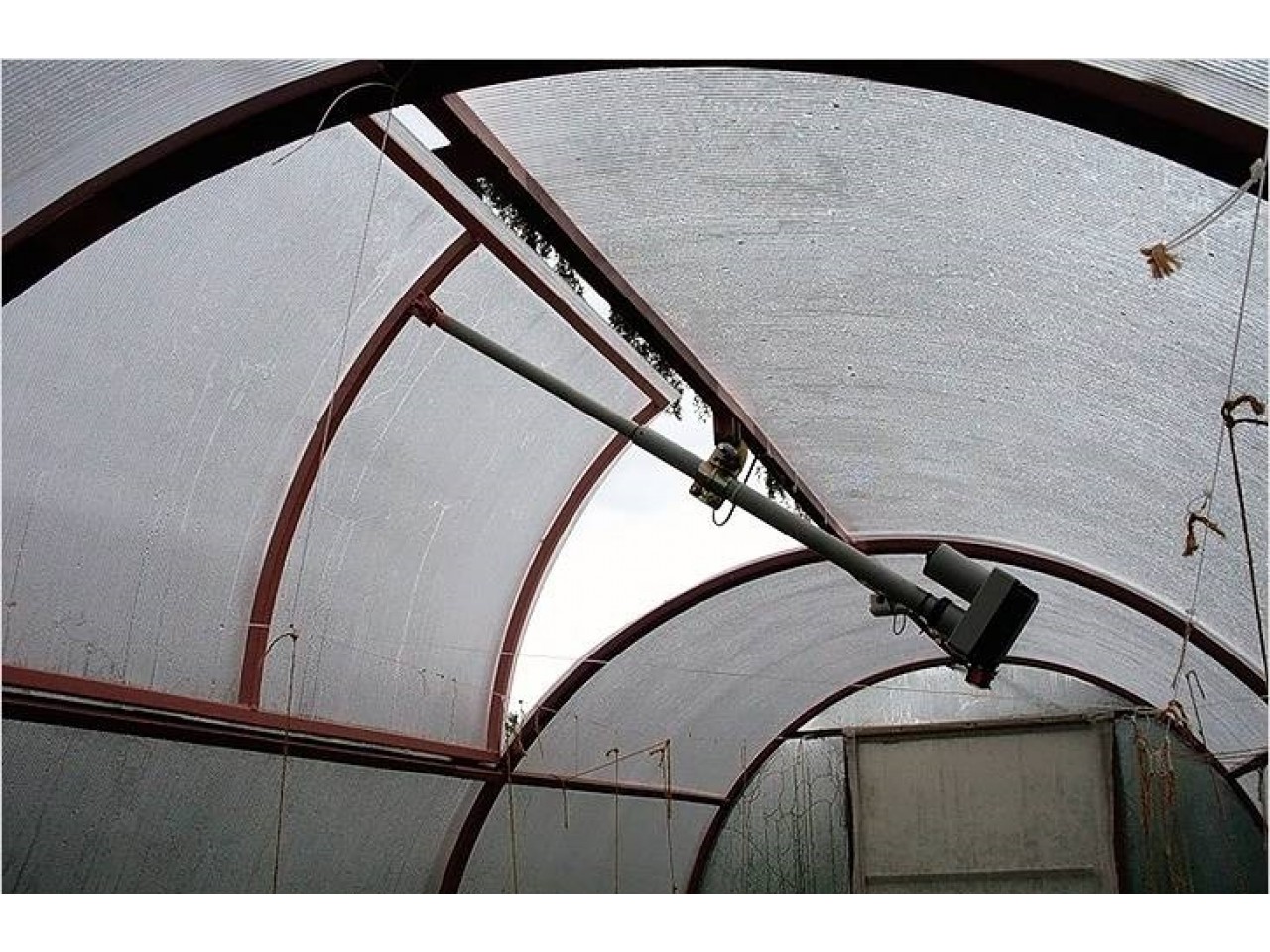

• электрическая система вентиляции теплиц. Доступна в цене. Состоит из термореле и электрического вентилятора. Механизм срабатывает при превышении установленной нормы температуры;
• гидравлическая. Устройство на основе гидроцилиндра, при помощи которого происходит открывание и закрывание фрамуг. Механизм приходит в действия за счет расширения жидкости внутри устройства при увеличении температуры воздуха;
• биметаллическая. Работает за счет различных коэффициентов расширения двух металлов. При нагревании одна пластина выгибается, открывая фрамугу;
• автоматическая форточка.

Система управления микроклиматом

Система управления микроклиматом теплицы используется для поддержания оптимального уровня четырех параметров: влажности и температуры в теплице, освещения и содержания углекислого газа. Для этого теплица оснащается:

• отопительной и вентиляционной системой;
• подсветкой;
• системой подкормки СО2.

Контроль работы системы производится при помощи специального контроллера управления, а также измерительных датчиков, расположенных внутри тепличного помещения. Кроме того, система оборудуется метеостанцией, включающей в свою конструкцию целый набор различных датчиков.

Система управления микроклиматом обладает следующими функциональными возможностями:

• контроль климата в теплице;
• установка температурного и влажностного режима;
• отслеживание наружных метеоусловий;
• сохранение и анализ полученных показателей.

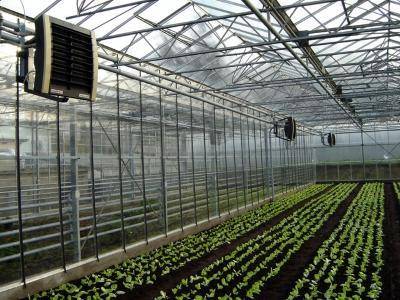

В промышленных сооружениях

В большинстве вариантов промышленные тепличные сооружения оборудуются комбинированной вентиляционной системой.

Технология вентиляции в промышленных теплицах в этом случае осуществляется путем совмещения естественного воздухообмена с искусственным перемешиванием воздуха в помещении при помощи подвешенных к потолку вентиляторов.

Воздух поступает в теплицу через фрамуги, для открывания которых используют гидро- или электропривод.

Проемы открываются автоматически, при этом створки распахиваются не по одной, а комплексно, выдерживая необходимый угол.

Комбинированный метод проветривания можно использовать и в больших домашних теплицах.

Читайте в статье об автомате для проветривания теплиц.

Из поликарбоната

Для вентиляции в теплице из поликарбоната, нужно оборудовать сооружение форточками, которые могут иметь обычную конструкцию либо форуму жалюзи. При наличии форточек в виде жалюзи воздух равномерно поступает в помещение, что способствует предотвращению образования сквозняков.

Кроме того, строение из поликарбоната может быть оборудовано различными видами автоматической системы вентиляции.

Электрическая вентиляционная система

При таком способе воздухообмен происходит за счет приточной вентиляционной системы, которая включается в определенное время в соответствии с заданными настройками или при изменении необходимой температуры в помещении. Отвод воздуха производится посредством вытяжных вентиляторов.

Для обеспечения циркуляции воздуха подойдет бытовой вентилятор, который устанавливается на стену внутри помещения.

Также возможен вариант организации воздухообмена за счет автоматического открывания форточек, однако такая система требует наличия специальных приводов, установка которых не только сложна, но и связана с немалыми финансовыми затратами.

Правильное дыхание

В грамотно сконструированной теплице форточек имеется не меньше, чем две, и они расположены в крайних по вертикали точках: одна внизу, а вторая – под потолком, чтобы происходила естественная циркуляция воздуха. Для проветривания небольшого помещения этого, как правило, достаточно.

Установка форточек проветривания

Но иногда обилие высокорослых растений, или слишком длинный тепличный тоннель не позволяют воздуху правильно циркулировать. Это очень легко определить по обилию конденсата, который оседает изнутри на поликарбонат, а затем скатывается на растения, что очень не желательно. В таких случаях владельцу парника своими руками приходится модифицировать конструкцию сооружения. Как правило, устанавливаются дополнительные окошки на потолке.

Система открывания

Вентиляция в теплице через форточки и двери

Итак, хорошая циркуляция воздуха, является одним из жизненно важных факторов для успешного развития растений. Она способствует поддержанию приемлемой температуры воздуха летом и регулирует его влажность. Для хорошей вентиляции у теплицы должны быть форточки (фрамуги) на крыше и стенах. Через первые уходит теплый воздух, а вторые запускают прохладный. Если покрытие теплицы полиэтиленовое, то достаточно отгибать пленку или надрезать окошечки. Для дополнительного проветривания открывают двери. Большинство огородников-любителей уверены, что раздвижные двери удобнее. Но в любом случае следует не один раз подумать, прежде чем прибегать к этому средству вентиляции в ветреную погоду, ведь в теплице образуются сильные сквозняки, которые способны поломать растения и снизить прочность всей конструкции. Если теплица арочная, с пленочным покрытием, то обычно дверь является единственным способом проветривания.

В стандартном варианте теплицы имеют 1 форточку на стене и 2 на крыше. Но этого обычно не хватает. На стенах должны быть, по крайней мере, 2 фрамуги, расположенные как можно ниже, и 2 на крыше (по 2 на каждый скат, если она 2-скатная). В конструкциях с алюминиевым каркасом монтировать форточки можно на любом этапе их сооружения, тогда как в деревянных это надо делать до остекления.

При устройстве вентиляции в теплице оптимальными будут фрамуги-жалюзи на стенах и откидывающиеся на крыше. Створки жалюзи сильно не выступают, и садовод, бегающий вокруг теплицы, их не заденет. В зимнее время через жалюзи извне приходит легкий ветерок, а теплопотери не слишком значительны. Распахнутые на 45° фрамуги на крыше обеспечивают интенсивный отток воздуха, но при этом порывы ветра снаружи в теплицу не проникают.

Далее вы узнаете, как самостоятельно сделать автоматическую вентиляцию теплице.

Автоматическая вентиляция теплицы своими руками

Приведем пример, как правильно сделать вентиляцию в теплице самостоятельно.

Гидравлическая система сообщающихся сосудов. Устанавливается для осевой форточки (горизонтальное, вертикальное расположение). Необходимы две емкости: стеклянные банки, пластиковые бутылки или другие емкости. Изготовление:

1. Одна емкость наполовину заполняется водой.
2. Размещается вверху теплицы. Чем выше, тем быстрее нагреется вода и откроется форточка.
3. Вторая емкость прикрепляется (шпагатом, например) к верхней части вертикальной осевой форточки. Немного заполнена водой.
4. Емкости соединяются между собой тонким шлангом, концы которого размещены на дне внутри каждой бутылки/банки.

При нагревании жидкость из первой емкости будет перемещаться по шлангу во вторую, утяжеляя ее. Форточная рама станет постепенно открываться по мере того, как вторая бутылка/банка будет опускаться вниз. При охлаждении воздуха вода возвратиться обратно, форточка закроется.

Биметаллическая конструкция. Используется для легких форточек, начинает действовать при значительном повышении температуры. Хорошо подойдут для этого материалы кровельного железа и винилпласт. Изготовление:

1. Отрезать длинную полосу каждого материала.
2. Склеить две полосы между собой по периметру, немного отступая от края.
3. Отмерить на получившейся конструкции ¼ всей длины.
4. Закрепить полосу в отмеченном месте к нижней части форточной рамы.
5. Другой конец полосы установить через двойное шарнирное соединение на нижней части самой форточки.

Конструкция будет открывать форточку, когда один из элементов прогреется больше другого, изгибая всю полосу. При охлаждении вернется к первоначальному положению, постепенно закрывая форточную раму

Пневматический привод

Открытие форточки будет происходить при расширении в приводе нагретого воздуха.

Чтобы изготовить механизм, потребуется:

• Поршень с пенопластовым штоком.
• Резиновый шланг.
• Сосуд для воздуха, желательно из металла.
• 20 – сантиметровый цилиндр.
• Шкив.
• Прочный шнур.
• Деревянное коромысло.
• Шарик, сделанный из пластизоли.

Автоматическое проветривание теплиц своими руками на пневматическом приводе сделать не сложно:

• Нужно лишь проследить, за тем, чтобы в верхней части цилиндра была закреплена направляющая для штока.
• В дне проделывается отверстие, через которое протягивается шланг.
• Механизм начинает работать, когда надувается шарик.
• Он поднимает шток и поршень, что вызывает натягивание шланга. Когда температура падает, шарик сжимается.
• Существует также несколько нестандартных способов создания автоматической системы проветривания теплиц.

Система проветривания из сподручных материалов

Как сделать самостоятельно автоматическое проветривание.

Чтобы собрать автоматический механизм потребуются детали:

• Крышка для банки, используемая при закрутке овощей.
• Крышка из полиэтилена.
• Трубка из меди или латуни, около 3 см.
• Трубка от капельницы, 10 см.
• Деревянный брусок, отмеряется по форме форточки.
• Гвозди – 2 шт.
• Проволока, на которую можно подвесить банки.
• Средство для пайки – герметик.

Система проветривания из банок создается по несложной инструкции:

• В большой стеклянный баллон, вместимостью 3 литра, нужно залить 0,8 литра воды. После этого баллон закатывается крышкой. В ней проделывается отверстие, по размерам подходящее для трубки из латуни;
• После этого отверстие необходимо запаять герметиком;
• В крышке из полиэтилена проделывается такое же отверстие, только вставляется пластиковая трубка, и также запаивается.
• После этого банки размещаются в теплице. К раме теплицы приделывается брус, выступающий в роли противовеса.

Самодельный термопривод для теплицы

Готовые устройства для автоматического открывания теплиц стоят дорого, в целях экономии можно изготовить термопривод самостоятельно. Для начала нужно определиться, на какой срок службы рассчитывается работа самодельного устройства. Есть варианты, которые прослужат только один сезон, а можно изготовить термопривод, который прослужит несколько лет. Для тех, кто знаком с электричеством, можно сделать электропривод на дверь теплицы, но есть более простые варианты.

Из надувного мяча и баллонов

Этот вариант самодельного термопривода способен прослужить 1-2 сезона. Для его изготовления потребуются:

• коробка из дерева;
• 2 баллона;
• резиновый шланг;
• доска;
• мяч или камера из-под него.

Баллоны скрепляют вместе при помощи скотча или проволоки. К ним присоединяют резиновый шланг. Другой конец шланга крепят к надувному клапану мяча. Мяч укладывают в коробку так, чтобы при расширении он вытолкнул деревянную крышку. Коробку ставят под форточкой, а на крышку устанавливают доску, чтобы во время ее смещения, доска открывала окно. Баллоны подвешиваются под потолком.

С повышением температуры баллоны греются и подают теплый воздух по шлангу в мяч. Он надувается и сталкивает крышку короба. Доска, зафиксированная сверху, оказывает давление на раму форточки, открывая ее. При понижении температуры воздуха процесс проходит в обратную сторону.

Из пластиковой бутылки

Самый дешевый и быстрый способ соорудить термопривод для теплицы своими руками. Этот вариант прослужит только 1 сезон.

• 2 бутылки, одна из которых объемом 5 л, а другая 1л;
• темная тонировочная пленка:
• доска;
• патрубки 2 шт.;
• тонкая трубка длиной от 100 см.

Бутылки моют и высушивают. Большую тару оборачивают темной пленкой и просверливают в ней отверстие. Вставляют патрубок и соединяют с одним из концов трубки. Место соединения делают герметичным промазывая стык специальной пастой. 5-литровую бутылку фиксируют под потолком. Второй конец трубки соединяют с горлышком литровой бутылки, а сверху крепят доску.

Смятая под доской литровая бутылка под воздействием воздуха из верхней 5-литровой тары будет выпрямляться и поднимать доску. Та, в свою очередь, будет оказывать воздействие на раму форточки, приподнимая ее.

Из цилиндра от офисного кресла

В офисных креслах есть механизм, который обеспечивает регулирование высоты сиденья, он называется газлифт. Эта деталь подойдет для сооружения термопривода.

• машинное масло;
• обрезок металлической трубы подходящего диаметра;
• сварочный аппарат;
• болгарская пила;
• тиски.

Конец стержня из пластика зажимают в тисках и вытаскивают его, пока не станет видно штырь на клапане. Выпускают воздух из основного цилиндра. Его ось фиксируют в тисках и давят сверху. Верхнюю часть цилиндра аккуратно обрезают болгаркой. Есть риск повредить уплотнитель и поверхность самой детали.

Из гильзы аккуратно вынимают шток, следя за состоянием сальника. Нельзя допустить его повреждения. Чтобы шток снова не опустился в цилиндр, на него накручивают гайку. Затем вставляют алюминиевый поршень и приваривают. Завершающим этапом становиться накручивание гайки на резьбу, а потом фиксация штока на оконной раме. В проветриватель заливают масло, и оно готово к работе. Принцип действия будет гидравлическим.

Из автомобильного гидроцилиндра

Этот вариант термопривода прослужит несколько лет. Чтобы изготовить такое устройство для проветривания теплиц, потребуется около 1 часа.

Сначала выдавливают газ из амортизатора, а затем высверливают небольшое отверстие, и нарезают резьбу. В отверстии фиксируют тормозной шланг. Ресивер для термопривода делают самостоятельно либо заказывают у токарей. В амортизатор заливают масло, а шток полностью погружают внутрь. Устройство готово, остается убедиться в его полной герметичности, следить, чтобы масло не капало. Конструкцию крепят штоком к форточке, а другой конец фиксируют к опоре.

Из автомобильного амортизатора

Что потребуется для создания такого термопривода:

• поршень амортизатора или пружина;
• краны 2 шт.;
• цилиндрическая емкость для масла (труба из металла);
• машинное масло.

С обоих концов трубы приваривают краны. Один из них будет служить регулятором давления, а другой отверстием для заполнения маслом. У пружины обрезают дно с помощью болгарки. Затем приваривают к трубе. Завершающим этапом становится проверка устройства на герметичность.
