ВАГИ для соединения проводов: виды зажимов, правила использования и преимущества

Как соединить провода клеммами WAGO?

Для того, чтобы обеспечить надежное электрическое соединение двух и более одножильных, либо многожильных проводов в одной точке, принято использование специальных монтажных приспособлений, называемых клеммниками. На сегодняшний день наиболее популярной фирмой, занимающейся созданием специальных изделий, необходимых для соединения токоведущих жил с разным сечением, является немецкая фирма WAGO (Ваго). Компания образована еще в 1951 году и с самого основания старается идти по особому, индивидуальному пути развития: фирма не стала заниматься изготовлением винтовых соединений, а полностью перешла на самозажимающиеся пружинные зажимы. Их используют для создания безопасного вибростойкого надежного необслуживаемого зажимного электрического соединения. Этот путь развития и выступает главной концепцией соединителей. Далее мы расскажем, как пользоваться клеммами WAGO для соединения проводов.

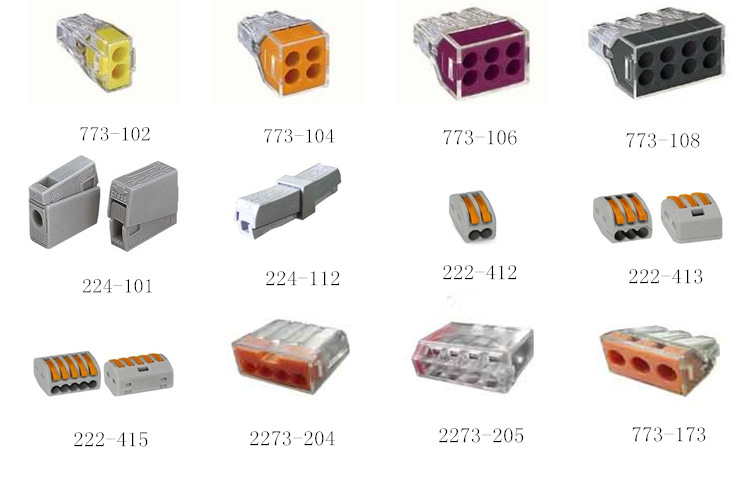

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

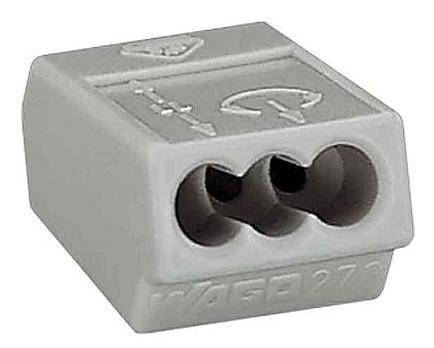

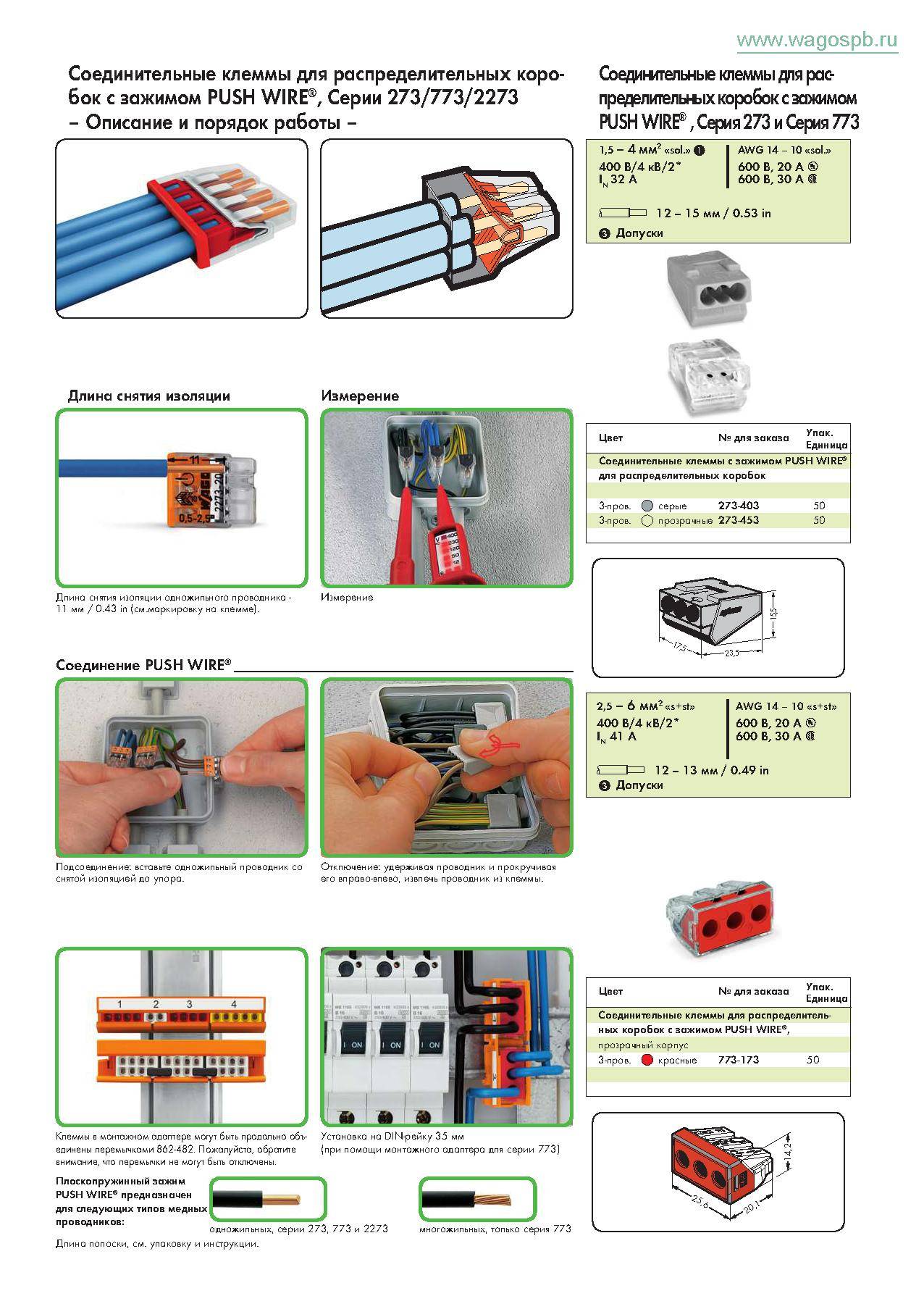

1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

wago серия 773

2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

wago серии 273

3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

wago серии 224

Как использовать Wago

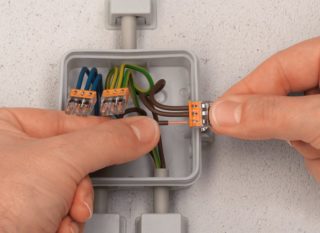

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
Рекомендуется устанавливать только в распределительных коробках.
Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
Для более точных измерений показателей рекомендуется использовать приборы.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

Зажимы Ваго, предназначенные для одноразового использования.
Многоразовые клеммники.
Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Как пользоваться клеммами

Рассмотрим, какие бывают клеммы Wago, как пользоваться различными их видами. Все их разновидности можно разделить на два вида – неразъемные и разъемные.

Рассматривая неразъемные клеммы Wago, как пользоваться, учить никого не придется. Достаточно только вставить провод в клемму – и все. Монолитный провод (многожильные этим способом соединять нельзя) попадает под пружину, которая его зажимает и не дает выдвинуться обратно. Можно, конечно, выкрутить его обратно, но клемму второй раз использовать будет уже нельзя.

Неразъемные клеммники Wago технические характеристики имеют очень простые: в них могут различаться диаметры и количество соединяемых между собой проводников. Для улучшения контакта и защиты есть модели клеммников, заполненные токопроводящей пастой. Такие клеммники Wago отзывы вызывают буквально восторженные: вставил провод в одно движение и забыл навсегда!

Рассмотрим разъемные клеммники Wago: как пользоваться, тоже понятно с первого взгляда. Над каждым контактом находится оранжевого цвета рычажок. Если его отжать, можно вставить проводник, причем как монолитный, так и многожильный. Опускание рычажка приводит в действие зажимающую контакт пружину.

Итак, если перед вами соединительная клемма Wago, как пользоваться, ясно без инструкций: отжать рычажок, вставить провод, опустить рычажок. Соединение готово.

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

медных- 24 А,
алюминиевых — 16 А.

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

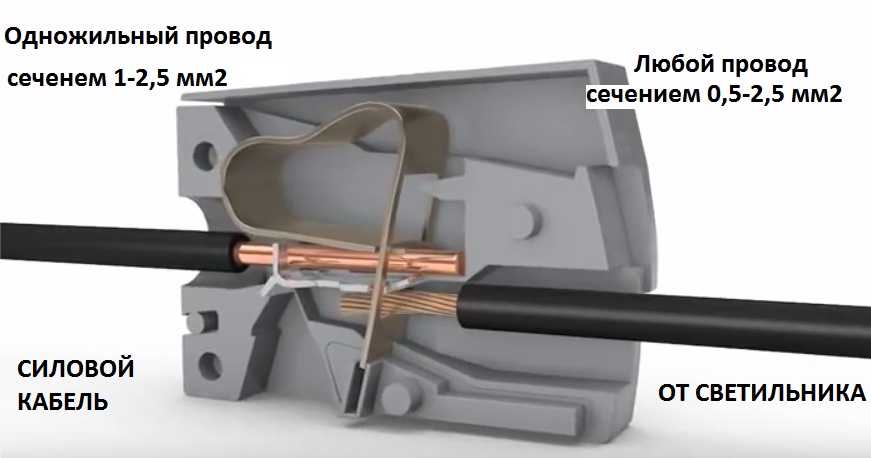

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод. Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

294 серия

Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.

Клеммовый зажим WAGO для подключения осветительной техники 294 серии

Все контактные группы подписаны, что не позволит запутаться. С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.

Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²)

Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник

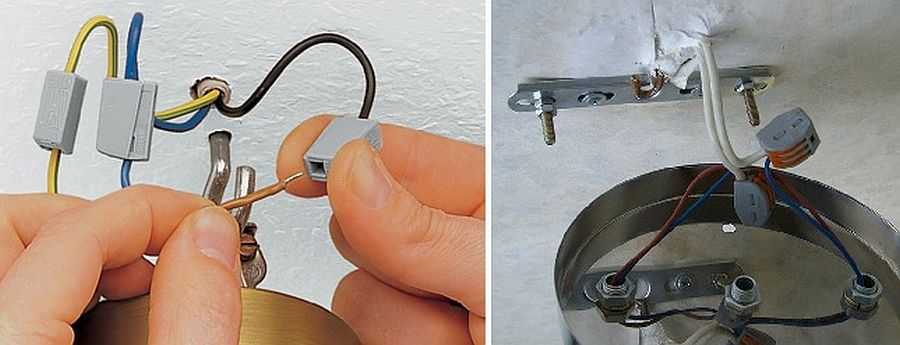

При помощи клеммников Вага подключить люстру не проблема

От люстры, бра или другого осветительного прибора подключать можно любые провода. Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA

Linect. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.

Соединители серий 294 и 294 Linect

Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:

Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
С обрезанных концов проводов удаляется изоляция на длину 1 см.
Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
Подключить провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.

Что важно знать?

Клеммники WAGO подразделяются на одноразовые и многоразовые. Пользоваться одноразовыми самозажимающимися клеммами следует в тех случаях, когда создаваемое соединение электрических проводов не требует дальнейшего обслуживания. Теоретически демонтировать жилу можно, однако это потребует значительных усилий. Помимо этого, существует большая вероятность разрушить, как соединитель, так и сам проводник.

Многоразовые соединители используют, когда необходимо создать неоднократное разборное электрическое подключение разных кабелей. Механизм подключения очень прост и выглядит следующим образом: в одноразовый клеммник провод нужно вставить в гнездо, а в многоразовом клеммнике WAGO оголенную жилу необходимо поместить в отверстие и замкнуть защелку.

Достоинства клеммников WAGO

Название компании WAGO (производителя самозажимных клеммных устройств) прочно закрепилось в словаре современного электрика, видоизменившись в обиходной речи до «waga» и «vago». Практически все подпружиненные зажимы и рычажные соединители-фиксаторы стали называть «ваги электрические», а фирменные изделия КВ в обиходе называют просто вагами. Столь широкая популярность и востребованность КВ вызваны рядом неоспоримых достоинств соединительных клеммников перед другими традиционными способами соединений электропроводников: скруткой, пайкой, сваркой или опрессовкой.

К числу основных достоинств КВ относят следующие обстоятельства:

возможность соединения проводов, различающихся размерами сечений токопроводящих жил и изготовленных из разных материалов (медь, алюминий);

Фиксация проводов разных сечений

качество зажимного усилия не зависит от температурного режима эксплуатации;
наличие клеммного зажима для каждого проводника;
нулевую вероятность короткого замыкания;
простоту и аккуратность монтажа;
отсутствие влияния человеческого фактора – качество соединения не зависит от уровня квалификации исполнителя, устанавливающего КВ;
возможность многократного применения;
измерения параметров электрической цепи выполняются без нарушений ее изоляции.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
На торце оригинального изделия есть фирменная надпись «Wago», на китайском зажиме ничего не написано.
На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Серии

Одним из главных преимуществ, из-за которого предпочитают использовать эти клеммы, – количество серий этого изделия. В каталоге их так много, что с подбором подходящей модели точно не будет проблем. Устройства следующих серий приобретаются чаще всего:

273. Можно подключить три одожильных проводника, учитывая сечение 1,5-4 мм. Есть паста для проводки из алюминия.
243. Для него ток не должен превышать 6 ампер.
224. С помощью него подключаются тонкожильные проводники разных приборов освещения к электросети.
274. Есть модели с пастой и без, выпускается для приборов освещения с сечением проводов 0,5-2,5мм.

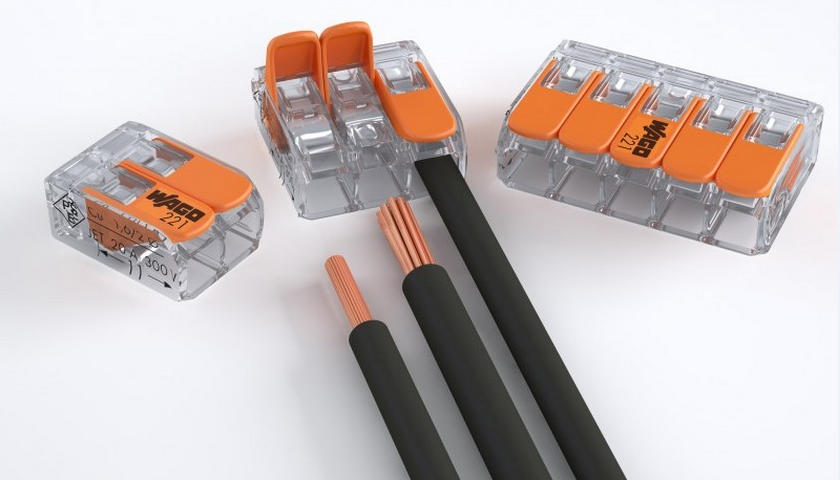

221. Для любых кабелей с сечением от 0,2 мм. Он универсален, имеет меньшие габариты, чем остальные.
294. Специальный тип, которые нужен для трёх типов проводников – нуля, заземления, фазы. Нужны для устройств освещения.
222. Универсальные, многоразовые. Подходят для многожильных кабелей. Также они оснащены специальными гнёздами для щупов мультиметра, могут функционировать при напряжении в 380 вольт, силе тока, не превышающей 32 ампер.
773. Предполагает одноразовое соединение. Допустимая нагрузка тока не более 20 ампер, напряжение – 400 вольт. Могут быть со специальной пастой и без неё.
862. Для кабелей из меди с сечением 0,5-2,5 мм, не более 5 штук. Есть отверстия для саморезов в корпусе.

Достоинства и недостатки

Немецкие клеммы Wago обладают существенными преимуществами, главными из которых являются следующие:

четкая фиксация с помощью пружины, исключающей случайное отсоединение;
легкость монтажа, причем даже в труднодоступных местах и в условиях недостатка освещения;
компактные размеры, позволяющие легко спрятать клемму в распределительной коробке;
высокая ударопрочность, устойчивость к вибрационным воздействиям;
отсутствие необходимости в специальном обслуживании;
легкое разъединение в случае необходимости.

Современные соединители Wago обладают еще и таким свойством, как компенсация температурных расширений, благодаря чему соединение остается целостным даже при сильных перепадах температуры и влажности. Из недостатков многоразовых клемников можно выделить высокую стоимость, однако, учитывая высокое качество и надежность соединений, цена себя полностью оправдывает.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

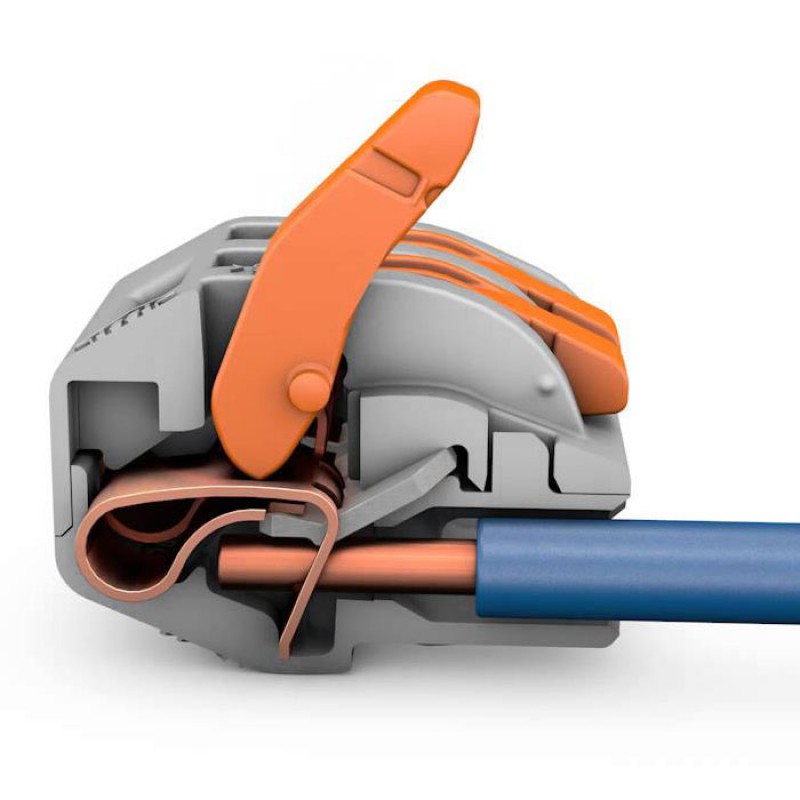

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

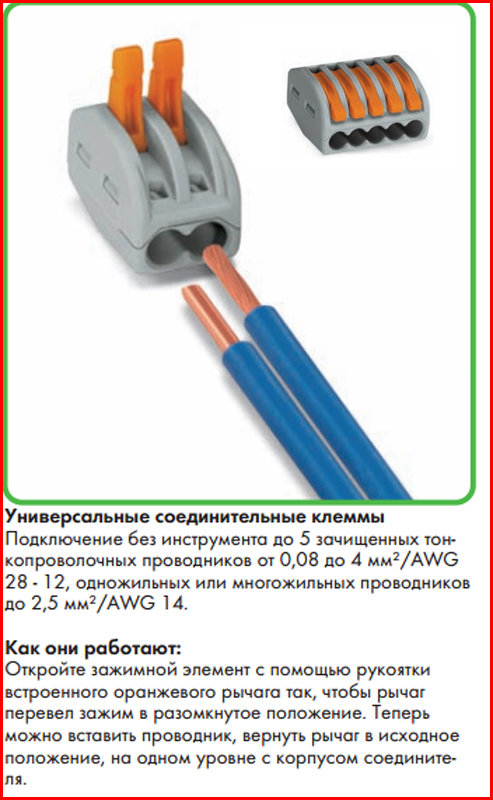

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

Преимущества клемм WAGO:
Быстрый и легкий монтаж за секунды.
Соединение не требующее дополнительной изоляции.
Возможность соединять проводники различного сечения из различных материалов.
При необходимости соединение может быть легко переделано.
Возможность производить диагностику цепи без её разрыва.
Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Как подключить клеммную колодку: инструкция

Клеммная колодка используется для соединения проводов между собой или для подключения проводов к оборудованию. Процесс подключения очень простой, если вы знаете некоторые основные правила.

Перед подключением проводов нужно удалить изоляцию с их концов на расстояние от 5 до 7 миллиметров. Для этого использовать кусачки или специальный инструмент. Затем нужно зажать контакты колодки в надлежащей последовательности, отвернув винты с помощью отвертки и вставив концы проводов в свободные отверстия с помощью пинцета или плоскогубцев.

Одну колодку можно использовать для подключения нескольких проводов. Если вам нужно соединить несколько колодок между собой, то вы можете использовать металлические скобы, которые идут в комплекте с колодкой. Они помогут установить связь между несколькими секциями колодки.

Никогда не устанавливайте провода без изоляции на колодки и не допускайте коротких замыканий. Подключение проводов на колодку должно быть надежным и безопасным.

Теперь вы знаете, как подключить клеммную колодку. Не забывайте, что правильность выполнения данной операции напрямую влияет на качество работы всей системы, поэтому не допускайте ошибок.

Что лучше использовать, скрутку или Ваго

При прокладке проводки и подключении электрики ваго и по сей день конкурирует с таким способом соединения проводников как скрутка. Чтобы определиться, чем лучше пользоваться — скруткой или вагами, нужно рассмотреть преимущества каждого из способов соединения.

Преимущества Ваго перед скруткой

С помощью Wago даже большое количество проводов легко и быстро монтируются

Основные плюсы таких клеммников по сравнению со скрутками:

Быстрота монтажа – используя ваги электрические, ускоряют процесс прокладки проводки, подключения осветительных приборов. При наличии специализированного инструмента для зачистки изоляции (стриппера) соединение при помощи зажима двух проводников займёт менее 5 секунд.
Удобство — при помощи такого зажима можно собрать необходимый участок электрической цепи, быстро подключить осветительный прибор.
Простота использования — соединить провода вагами сможет без инструкции каждый домашний мастер.
Безопасность – соединенные таким способом проводники надежно защищены от окисления и воздействия влаги.
Возможность разборки – при необходимости собранное с использованием зажимов соединение быстро и без усилий разбирается.

Также собранное при помощи таких зажимов соединение будет занимать мало места, и выглядеть эстетичнее, чем замотанная изолентой скрутка. Это преимущество ваги перед скруткой ощутимо при использовании силового кабеля с большим сечением.

Преимущества скрутки перед зажимом Wago

Немногочисленные преимущества скрутки перед вагами — дешевизна подобного соединения, устойчивость к экстремально большим нагрузкам – при превышении электрических характеристик зажимной контакт ваги нагревается сильнее, чем у скрутки, что приводит к обгоранию изоляции и самого корпуса устройства.

Также использование скрутки предпочтительнее, нежели поддельных зажимов сомнительного качества — чтобы разобраться в том, как вытащить провод из поддельного клеммника wago, приходится разобрать клеммник.

Серия 243

Особенности клеммников WAGO этой серии:

соединение проводов в слаботочных системах;
допускают соединение до 8 одножильных проводников, исключая скручивание;
допускают крепление на рельс DIN -рейки или с помощью винта;
допускают соединение проводов диаметром 0,6 – 0,8 мм в любой комбинации.

Рис.12 Клеммник WAGO серии 243

Таблица 4

Характеристики клеммников WAGO серий 243

Характеристика	Значение
Диаметр одножильных проводников, мм	0,6 — 0,8
Номинальное напряжение, В	100
Максимальный импульс, кВ	1,5
Степень загрязнения	2
Максимальный ток, А	16
Длина участка, свободного от изоляции, мм	5 — 6
AWG	22 — 20
Количество соединяемых проводников	4, 6, 8

Порядок соединения (разъединения) проводников иллюстрируют рисунки 13 – 15.

Рис.13. Удалите 5-6 мм изоляции

Рис.14. Вставьте одножильный проводник до его полной фиксации

Рис.15. Для демонтажа провода вытягивайте его, поворачивая влево и вправо. Другой рукой удерживайте клеммник.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

отдельный клеммный зажим, фиксирующий каждый провод;
недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
качество соединения проводов не зависит от силы прижатия и квалификации мастера;
зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
надежность полученного соединения;
повышенная устойчивость против вибраций и механических повреждений;
исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
малые габариты;
полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Особенности и отличия

Данные муфты на сегодняшний день выпускаются как для соединения под одну клемму, так и сразу нескольких.

Последние, естественно, идут чуть большего размера.

Такую муфту в отличие от ее старых, герметичных собратьев можно открыть и закрыть в любой момент. Вдруг вам понадобится проверить контакты.

Easy Protect применяется не только в быту, но и во всех секторах промышленности. Кроме эл.сетей низкого напряжения муфты отлично герметизируют и слаботочку.

Сам кожух защищен от ультрафиолета. Разместив его открытым способом на фасаде дома под прямыми лучами солнца разрушение стенок муфты не произойдет.

В некоторых случаях даже не нужно устанавливать лишних герметичных распредкоробок, делать страшные скрутки с болтовым соединением и мотками изоленты поверх.

Можно конечно купить и сборно-разборную муфту на резьбовом соединении.

Но это все равно проигрывает в оперативности и универсальности установки. А с вышеуказанными wago все получается очень компактно, изящно и надежно.

Самое главное опять же, не превышать номинальный ток зажима и защищать кабель соответствующим автоматом.

Технические характеристики

В фирменных каталогах WAGO можно обнаружить несколько тысяч позиций, относящихся к клеммным соединителям для различных видов работ — от бытовой до промышленной сферы, последняя в свою очередь включает в себя специфические изделия, заточенные под использование в конкретных областях. Поэтому описать вкратце ТТХ клемм « в общем» не то чтобы невозможно — в этом нет особого смысла. Данные по максимально выдерживаемому току, напряжению и температуре (в том числе краткосрочном максимуме при коротком замыкании) для можелей принципиально разных классов различаются.

Максимум выдерживаемого напряжения для специальных модификаций пружинных клемм составляет 1000 В при переменном токе (краткосрочно — до 6.5 кВ), максимальная величина пропускаемого тока — до 232 А, максимальное сечение проводника, для которого можно подобрать клемму — 95 мм². Разумеется, это относится к наиболее мощным, применяемым в промышленности коннекторам. Изделия, предназначенные для работы в гражданских сетях освещения и запитки обычного оборудования, имеют следующие пределы мощности:

максимальное напряжение — 400 В;
максимальный ток — 24/32/41 А (в зависимости от модели);
максимальное сечение — 2.5, 4 и 6 мм² (в зависимости от модели).

Ориентироваться надо на следующее соотношение: коннектор под жилу сечением 2.5 мм² выдержит 24 А. Под 6 мм² — 41 А. Вольтаж во всех случаях одинаковый — 400 В.

Соединители проводов WAGO — типы, серии и устройство

Как соединить провода клеммами WAGO?

Некоторые разновидности клемм Wago

Как использовать Wago

Виды клеммных приспособлений

Как пользоваться клеммами
