Как правильно подобрать провод и наконечник
Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.
Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений. После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник. При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.
У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.
Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.
Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

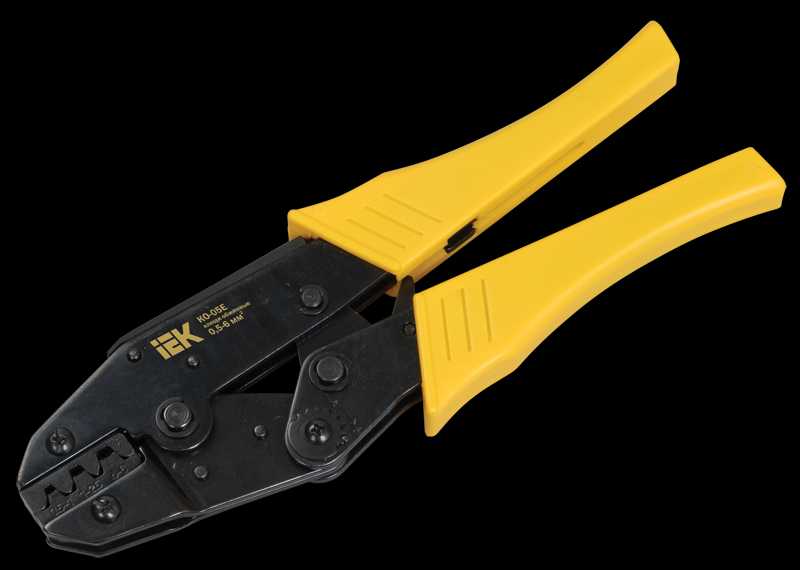

Как правильно работать обжимными клещами
Клещи для опрессовки наконечников и гильз предполагают, что принцип их использования для пресса контактов в кабеле можно легко понять по рабочему процессу на практике. Для выполнения задачи потребуется конкретный провод, клещи и соединительный компонент, который нужно расположить на конце контактов. Приведем пошаговую инструкцию и правила использования пресс клещей для выполнения опрессовки:
- снимите внешнюю обмотку с кабеля при помощи клещей, на которых сверху расположена полукруглая впадина, а сверху режущий край;
- в выемку положите кабель и прижмите режущей стороной верхнюю кромку;
- после проведения нескольких вращения вокруг провода изоляция надрезается по всей окружности и ее можно легко удалить;
- для правильного соединения с надежным контактом допускается зачистка на 4 см;
- выровняйте и расположите все жилы в необходимой последовательности в соответствии с типом коннектора и обозначенными маркировками по цветам;
- когда все провода расправлены, зажмите их и обрежьте, оставив 1,5 см контактов для дальнейшего подсоединения;
- вложите контакты в коннектор, сохранив их расположение. Скручивание многопроволочных жил осуществляется строго на основании указанных цветов по схеме. Заведите жилы так, чтобы нижняя выемка соединителя касалась обмотки кабеля. Данная мера необходима для минимизации риска повреждения провода в процессе обжима;
- поместите устройство в клещи, предварительно проверив правильность по цветам. После проверки выполните прессовку;
- на последней стадии проверьте безопасность и надежность фиксации, а также целостность коннектора.
Пресс клещи являются незаменимым инструментом для обжима витой пары, опрессовки изолированных наконечников и кабелей без изоляции. Инструменты предлагаются в различных типоразмерах, с ручным или гидравлическим обжимом для промышленного применения и большого диаметра провода.
Как самостоятельно обжать витую пару для подключения к интернету: пошаговая инструкция
Наконечники штыревые втулочные изолированные — НШВИ
Способы соединения электрических проводов между собой
Какие провода бывают — все разновидности кабелей и проводов
Что такое силовой электрический кабель и из чего он состоит?
Для чего предназначены токоизмерительные клещи?
Обжим моножильных проводов
Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.
Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов. Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.
Как верно работать гидравлической обжимкой для наконечников электрокабеля
1-ое внедрение обжимного инструмента нередко сопровождается созданием плохого и ненадежного соединения наконечника либо гильзы с проводом. Также всераспространенная неувязка – верно выполненный обжим прячет нехороший контакт. Существует две всераспространенные предпосылки данного явления.
Не выдерживается форма клемм
Несовпадение размеров просветов меж губами устройства и размером гильзы, наконечника сопровождается неминуемым перекосом сдавливаемого сектора. До этого ем приступать к выполнению работы, требуется провести примерку. Также стоит пристально смотреть за плотным вхождением обнаженной и зачищенной жилы в отверстия гильзы либо хвостовика наконечника.
Одиночная жила либо их группа должны заходить в соединительную часть с маленьким натяжением. Если есть сомнения в качестве выполняемой работы, рекомендуется потренироваться на маленьких кусках кабеля. Опосля обжима руками проверяется крепкость соединения. Если наблюдаются даже незначимые отличия от нормы, опрессовку следует повторить вновь.
Скручивание многожильных проводов перед обжимом
Таковая неувязка может появиться, если у человека осталась привычка скручивать жилы. Делают это, обычно, перед ручной пайкой соединительных частей либо изолированием провода. Но стоит принять к сведению, что созодать это недозволено.
Убедиться в негативных воздействиях скручивания можно обычным методом. Довольно плоскогубцами сжать маленькую скрутку многожильных кабелей и воочию убедиться в деформации и повреждении целостности всякого провода.
Проблема: не выдерживается форма клемм
Каждый опытный мастер знает, что одной из наиболее распространенных проблем при использовании клещей для обжимки наконечников проводов является невыдерживание формы клемм после сжатия.
Чтобы избежать данной проблемы, необходимо использовать надежные клещи из качественного материала, которые способны прочно удерживать наконечник и создавать качественную обжимку. Также для получения более точной обжимки можно применять специальные насадки, а также регулировать усилие сжатия клещей.
Если форма клемм все же не выдерживается, необходимо заменить наконечник на новый, а также проверить качество провода и наличие повреждений. Также не стоит забывать о проверке правильности выбора размера наконечника, который должен соответствовать размеру провода.

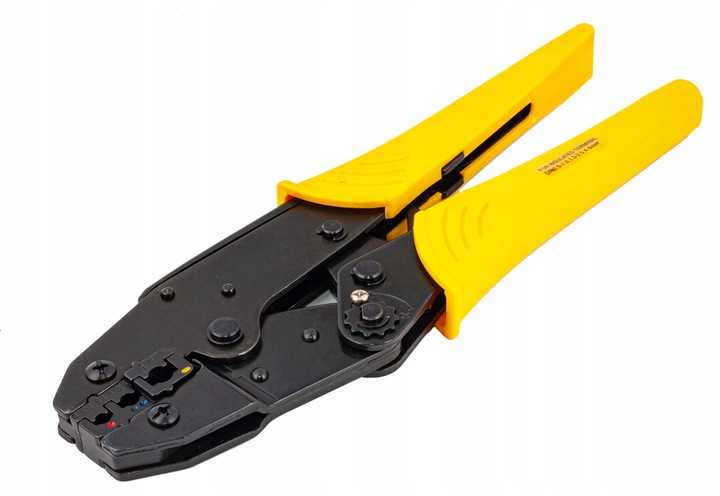

Набор пресс клещи CTF
В этот набор также входит 5 матриц. Правда здесь уже нет механизма быстрого съема.
Для замены матрицы придется использовать шестигранный ключ. Что не совсем удобно и может занять гораздо больше времени, чем сам процесс обжатия.
Можно конечно заняться самодеятельностью и несколько модернизировать процесс съема матриц. Для этого на заводские винты можно напаять гайки, которые уже легко скручивать руками без применения шестигранников и спец.ключей.
Еще в комплекте идут 2 запасных винта от матриц на случай если вы потеряете действующее или испортите резьбу на них.
Отсутствие механизма быстрого съема это конечно один из главных минусов данного инструмента. Представьте вы сидите перед шкафом, в котором пара сотен проводников. Все они идут по порядку, разного сечения и типоразмеров и обжимать их нужно соответствующе. Сколько лишнего времени и нервов у вас уйдет на откручивание-закручивание матриц, вопрос далеко не риторический.
Возникает резонный вопрос, зачем нужен набор CTF с неудобным процессом замены матриц, если есть пресс клещи CTB с механизмом их быстрого съема?
Принципиальное отличие CTF – это параллельное смыкание матриц. Данная форма обжатия является самым важным преимуществом перед любыми другими пресс клещами.
При использовании обычных пресс клещей обжим изолированных и неизолированных наконечников сначала происходит с одного края, потом по центру и только в конце наконечник обжимается целиком.
А вот модель CTF имеет такую конструкцию, что губки на ней смыкаются параллельно сверху вниз. Поэтому обжим происходит равномерно и сразу по всей поверхности наконечника.
Правда возможен вариант, когда вы матрицу и наконечник подобрали вроде бы верно, а провод после опрессовки все равно внутри гильзы зажат плохо. Как такое возможно?
А причина здесь кроется в недобросовестном заводе изготовителе кабельной продукции. Именно они могут сделать провод, полагаясь на свои технические условия, а не на ГОСТ. В итоге получается сечение не 1,5мм2, а меньше 1,25-1,3мм2. Вы же, зажимая это все матрицей на 1,5мм2, естественно не сможете добиться того результата который необходим.
Модель пресс клещей CTF в своей конструкции также имеет:
храповый механизм
регулировку усилия сжатия матриц
Нужно понимать, что сама по себе регулировка не меняет усилия сжатия. Она лишь контролирует и изменяет зазор между матрицами.
Будьте осторожны, если неправильно их отрегулировать, то можно добиться того, что храповый механизм каждый раз не будет проходить полный цикл обжатия.
На новых клещах ничего регулировать не нужно. Заводскими настройками выставлены оптимальные условия опрессовки. Однако в процессе длительной эксплуатации матрицы могут разболтаться и появляются люфт и слабина.
Регулировка осуществляется с помощью эксцентрика. Откручиваете винт стопора и крутите звездочку. В сторону плюса, если нужно увеличить схождение матриц и в сторону минуса, если наоборот ослабить.
Производитель КВТ для своих кримперов говорит о гарантийном обжиме наконечников в 30 000 циклов без потери качества опрессовки.
Также клещи ctf имеют:
механизм разблокировки из любого положения
кнопку фиксации рукояток
Для чего нужна фиксация рукояток? Представьте себе что вы стоите на стремянке и под потолком обжимаете одной рукой гильзу наконечника в распредкоробке. Вам нужно одеть ее на провод, завести в нужное гнездо матрицы и зафиксировать, прежде чем окончательно дожать.
Сделать это в один заход из-за неудобного положения и стесненных условий работы будет проблематично. Здесь как раз таки и незаменим механизм фиксации. Вставили гильзу, поджали, перехватились и дожали как следует.
Обжимать моножильные провода пресс клещами CTB и CTF не рекомендуется. Для этого нужно прикладывать большее усилие и храповый механизм должен быть рассчитан на это. В этом случае лучше воспользоваться другими марками инструмента от КВТ. Например кримпер – ПК-16у и ПК-35у.
В целом оба набора CTB и CTF могут дополнять друг друга и быть незаменимыми помощниками при обжатии втулочных изолированных, неизолированных и других разновидностей тонкостенных гильз и наконечников.
Конечно, для мастера универсала вполне достаточно иметь и один из них. Однако помните, что универсальность не всегда окупается. Гораздо надежнее иметь набор именно клещей, а не набор матриц к одним пресс клещам.
Наборы пресс клещей CTF и CTB в интернет магазинах можно приобрести в пределах 5000 рублей.
Сами же клещи лишь с одной матрицей и вовсе обойдутся минимум в два раза дешевле. Выбрать себе необходимый вариант можно здесь.
https://youtube.com/watch?v=56gT1Edvhgw%3F
Подготовка рабочего места
Перед началом работы по обжиму кабелей пресс-клещами необходимо правильно подготовить рабочее место. Это позволит избежать непредвиденных ситуаций и повысить эффективность работы.
Вот несколько правил, которым следует придерживаться при подготовке рабочего места:
- Убедитесь, что на рабочей площадке достаточно пространства для комфортной работы. Клавиатура и мышь должны быть удобно расположены, чтобы избежать перенапряжения рук и спины.
- Очистите рабочую поверхность от лишних предметов, чтобы избежать случайных перемешиваний и повреждений инструментов.
- Убедитесь, что все необходимые инструменты и материалы находятся под рукой. Обжимные клещи, кабель и соединительные элементы должны быть удобно расположены, чтобы оператор не тратил время на их поиск.
- Проверьте состояние инструментов. Убедитесь, что пресс-клещи находятся в исправном состоянии и хорошо заточены. Ручки должны быть идеально закреплены, чтобы избежать случайного перемещения.
Кроме того, необходимо обратить внимание на безопасность работы. Во время обжима кабелей пресс-клещами всегда используйте специальные защитные очки и перчатки
Это позволит избежать возможных травм и повреждений.
Подготовка рабочего места перед началом работы крайне важна, поскольку помогает избежать ошибок и повреждений материалов. Следуя приведенным правилам, вы сможете эффективно и безопасно проводить обжим кабелей пресс-клещами.
Способы установки
Кабельные наконечники крепятся на проводах разными способами. Чаще всего их установка осуществляется посредством сварки, спаивания либо опрессовки. Также для этой цели могут применяться специальные установочные болты.
Метод опрессовывания требует наличия специального инструмента (пресса), который может управляться вручную, механическим или гидравлическим способом либо при помощи насоса. Для монтажа бытового контакта подойдёт ручной механизм — стриппер — либо обжимные клещи. Вручную несложно закрепить наконечник на медном или алюминиевом кабеле, используемом при создании заземления или разводки, при подключении бытовых электрических приборов.
Опрессовывание силового кабеля требует наличия более мощного пресса и может быть проведено тремя способами. Металлическую жилу вводят в трубчатую хвостовую часть наконечника и сжимают в матрице при помощи пуансона. В отдельных местах, где зубцы пуансона вдавливаются сильнее всего, обеспечивается наилучшее соединение наконечника с жилой.
При сплошном обжатии гарантируется одинаковое давление по всей длине наконечника. При этом достигается полный электрический контакт между элементами. Для улучшенного соединения трубчатой части с кабелем прибегают к комбинированному обжатию, которое в условиях сплошного опрессовывания обеспечивает дополнительное сдавливание в месте вхождения зубцов.
Оборудование для опрессовывания наконечников может различаться по типу разводного ключа либо по диаметру отверстия. Стандартным принято считать отверстие размером от 0,25 до 1 миллиметра.
Создание надёжного контакта с помощью паяльника происходит в несколько этапов. Сначала зачищенный до блеска и обработанный нейтральным припоем кабель до упора вставляется в соединитель, затем через специальное отверстие вливается припой.
В процессе установки кабельного наконечника с использованием установочных винтов размер их головок контролируется автоматически внутри опрессовывающего аппарата. Болты до упора вкручиваются в отверстие соединителя, затем их головка срывается. Таким образом обеспечивается надёжный и необратимый контакт.
Преимущество болтовых соединений заключается в том, что они также могут быть проведены без использования пресса с помощью гаечного ключа. Размер присоединяемого кабеля при этом может быть в несколько раз меньше максимального диаметра, который предусмотрен производителем для трубчатой части наконечника.
Выбор подходящих клемм для обжима
При выборе клемм для обжима необходимо учитывать несколько ключевых факторов, которые помогут вам подобрать наилучшую опцию
Вот несколько важных аспектов, на которые стоит обратить внимание:
1. Типы клемм
На рынке представлены различные типы клемм, каждый из которых предназначен для определенных целей. Некоторые популярные типы включают винтовые клеммы, пружинные клеммы, зажимы IDC и многие другие. Проведите исследование и оцените, какой тип клемм лучше всего подходит для конкретного проекта.
2. Размеры и материалы
Важно выбирать клеммы, которые соответствуют требуемым размерам и материалам. Учтите толщину проводников, которые необходимо подключить, и выберите клеммы, которые обеспечивают надежное и безопасное подключение
Также учитывайте условия эксплуатации, чтобы выбрать материал, который будет устойчив к коррозии или вибрации.
3. Технические характеристики
При выборе клемм для обжима обратите внимание на технические характеристики, такие как максимальный ток и напряжение, сопротивление контакта и температурный диапазон. Удостоверьтесь, что выбранные клеммы соответствуют требованиям вашего проекта
4. Качество и надежность
Выбирайте клеммы у надежных производителей, чтобы быть уверенными в их качестве и надежности. Обратитесь к отзывам и рекомендациям, чтобы сделать правильный выбор. Клеммы высокого качества будут иметь лучшую электрическую проводимость и долгий срок службы.
В итоге, выбор подходящих клемм для обжима является важным шагом в процессе установки и подключения проводов. Прежде чем сделать выбор, тщательно оцените свои потребности, исследуйте доступные опции и примените рекомендации от профессионалов. Только тогда вы сможете выбрать оптимальные клеммы для вашего проекта.
Особенности обжима наконечников интернет-проводов (коннекторов)
Надлежащая работа в любых кабельных сетях будет зависеть от нескольких факторов. Перво-наперво, сюда нужно отнести качество самого провода. На втором месте стоит степень профессионализма специалистов-монтажников сети. На последнее место можно поставить качество соединений в коммуникациях (однако, такая градация явно необоснованна, по мнению многих профессионалов).
Именно контакт, в большинстве случаев, становится причиной передачи нестабильного или слабого сигнала. Для производства максимального надежного соединения, все системные кабели должны быть обжаты надлежащим образом с применением кримперов, имеющих возможность установки специальных коннекторов.
Любое соединение интернет-кабелей начинается с удаления изоляционного покрытия. Можно применять для этих целей отдельный инструмент, именуемый «стриппером», либо воспользоваться кримпером со встроенной функцией лезвия. Таким образом, с помощью режущего элемента производится зачистка изоляции. Далее требуется установить коннектор. В современном мире, чаще всего, для монтажа СКС (структурированных кабельных систем) используют коннекторы типа RJ45 (Register Jack — специальный сетевой интерфейс). Корпус этого коннектора чуть больше и по показателям соединений превосходит устаревший RJ11. Последний нельзя применять для компьютерных сетей и он подходит лишь для телефонных коммуникаций. Сам процесс обжатия осуществляется по стандартной схеме: в рабочие губки прибора зажимается коннектор со вдетым в него концом зачищенного провода, после чего, с приложением механического/автоматического усилия, происходит обжатие.
Как правильно работать обжимными клещами
Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.
Если не выдерживается форма клемм
Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах
Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы
Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.
Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.
Скручивание многожильных проводов перед обжимом
Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.
Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.
Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.
Особенности и конструктивные отличия
Конструктивные отличия клещей для обжимки наконечников
В отличие от обычных плоскогубцев, клещи для обжимки наконечников имеют специальный профиль для установки и обжатия наконечников на проводах. Также они могут быть оборудованы специальными насадками для разных размеров наконечников и проводов.
Конструктивно клещи для обжимки наконечников имеют две режущие кромки, которые позволяют обрезать излишнюю часть провода после обжатия наконечника. Они также обычно имеют зажимной механизм для обеспечения надежной фиксации провода и удобного обжатия.
Особенности использования клещей для обжимки наконечников
При использовании клещей для обжимки наконечников следует учитывать необходимость правильной установки и фиксации наконечника на самом проводе. Для этого следует использовать специальные насадки, соответствующие размерам наконечника и провода.
Также важно правильно выбрать необходимый тип наконечника и провода, в зависимости от конкретной задачи и условий эксплуатации
Преимущества использования клещей для обжимки наконечников
- Быстрое и качественное обжатие наконечников на проводах.
- Возможность обрезать излишнюю часть провода после обжатия наконечника.
- Надежность и долговечность соединения проводов и наконечников.
- Возможность работы с разными размерами наконечников и проводов.
Как выбрать и купить клещи для обжимки наконечников
При выборе клещей для обжимки наконечников следует обратить внимание на качество конструкции, наличие специальных насадок и зажимного механизма, а также на возможность регулировки обжатия и выбора необходимого размера
Кримпер (клещи для витой пары)
Клещи или “обжимник”
Кримпер иначе называют щипцами или клещами для обжима витой пары, а иногда просто – “обжимкой”. Это тот инструмент, который крепит коннекторы на отрезки кабеля.
Пользоваться кримпером несложно: вставляете зачищенный и отформованный конец кабеля в коннектор, коннектор – в подходящее по форме гнездо кримпера, потом зажимаете. После легкого щелчка кабель опрессован (обжат).
Если построение ЛВС будет вашей постоянной деятельностью, использовать этот инструмент для обжима витой пары придется часто
Поэтому важно, чтобы он вас не подводил
Какими должны быть клещи для обжима витой пары, чтобы прослужили долго и не создавали проблем в работе:
- В меру массивными. Если инструмент слишком легкий, вероятнее всего, он окажется непрочным – быстро выйдет из строя. От слишком тяжелого при частом использовании будут уставать руки.
- Ровными. Если смотреть сбоку, рукоятка с прессом должны иметь общую центральную ось, без искривлений. Не допускается смещение половинок пресса относительно друг друга.
- Эргономичными. Кримпер должен удобно ложиться в ладонь. Рукоятка должна иметь нескользящее покрытие и, желательно, углубления для пальцев.
Если вы будете работать с несколькими типами коннекторов (RJ11, RJ45, RJ12), лучше купить многопозиционные клещи (с 2-3 гнездами под разъемы разных форм). Также удобно, когда рядом с прессом есть лезвия, с помощью которых проводится зачистка кабеля.

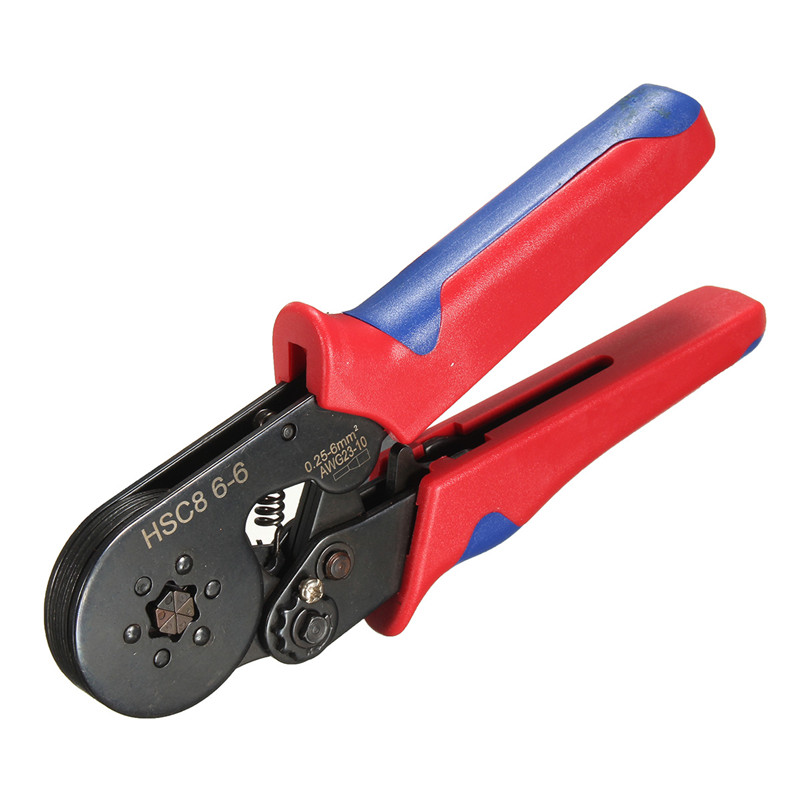

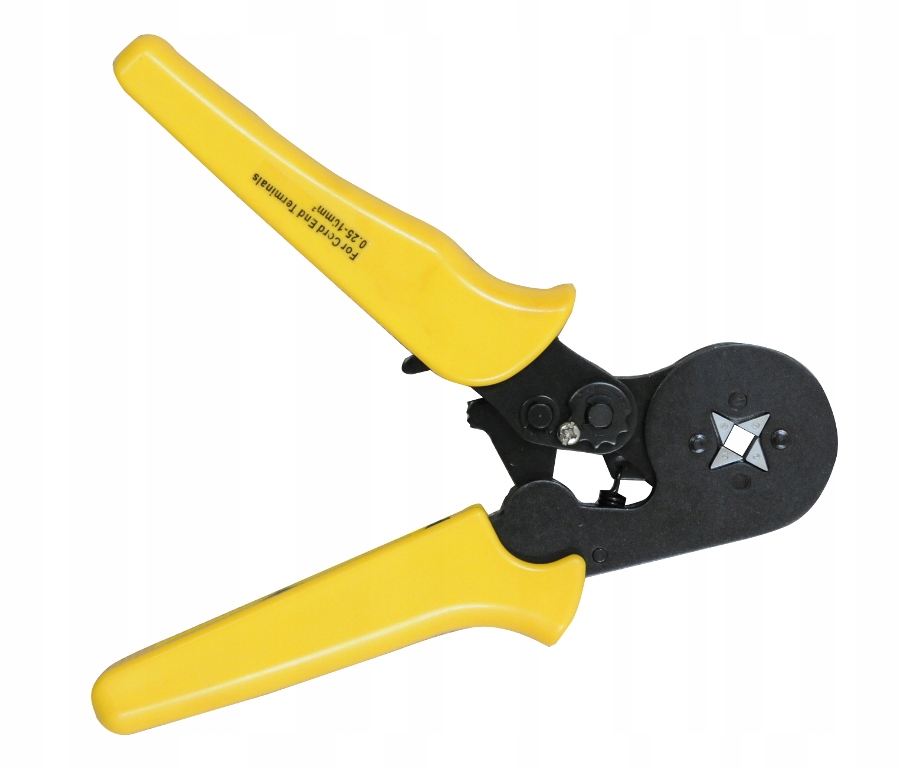

Варианты опрессовки втулок
Можно использовать провода с другими поперечными сечениями наконечников. Не всегда есть все типы клемм для втулок под рукой. Например, чтобы зажать один провод 1,5 мм², можно использовать наконечник 2 х 0,75. Конечно это не профессионально, потому что изоляция наконечника не подходит идеально, но в большинстве случаев он отлично выполняет свою задачу.
Когда необходимо зажимать, например, три провода, стоит использовать один терминал с соответствующим большим поперечным сечением. Одиночный наконечник имеет круглую форму изоляции, которая будет лучше для трех проводников, чем квадратная изоляция. Например хотим соединить три провода с поперечными сечениями: 2,5 мм2 — 2 шт. и 1,5 мм2 — 1 шт. Стоит попробовать использовать один терминал для проводов 6 мм2. Должно отлично подойти.
Назначение и виды токоизмерительных клещей
Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?
Одноручные токовые клещи
Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.
Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.
Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.
Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.
Двуручные токовые клещи
Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.
Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.
Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора
В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.
Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.
Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.
Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.
