Как уложить водоотводные лотки

Сортамент водоотводных лотков

Лотки водоотводные ACO GALA G 100

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые  лотки производят из  термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун)  или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Пластиковый водоотводный лоток

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

• Длина – один метр.
• Ширина – от 0,14 до 0,5 метра.
• Высота – от 0,06 до 0,79 метра.
• Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

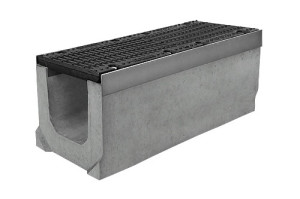

Лоток водоотводный бетонный с решеткой щелевой чугунной

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

• Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
• Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
• Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Лоток водоотводный чугунный

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

• Максимальная длина – 500 миллиметров
• Наибольшая ширина – 200 миллиметров.
• Толщина решетки – не менее 50 миллиметров.
• Пропускное отверстие – не менее DN100.

Технологическая карта: подготовительные работы

Перед тем как приступить к установке элементов водоотвода технологической картой предписывается выполнение следующих подготовительных операций:

• Геодезическая разбивка прокладки водоотводных каналов.
• Проверка и подготовка необходимого для выполнения работ инвентаря.
• Проверка заводских паспортов на водоотводные лотки.
• Техническая подготовка машин и механизмов.

Кроме проведения перечисленных мероприятий необходимо удостовериться в том, что водоотводные блоки, щебень и другие материалы доставлены в полном объеме.

Когда будет проделан весь объем работ, информацию о проделанной работе заносят в специальный журнал.

Монтаж водоотводных лотков

Для монтажа системы водоотвода каких-то особых правил не существует. Перед началом работ следует разработать схему и произвести все необходимые замеры. Лотки нужно выбирать с учетом особенностей грунта и планируемой нагрузки

Важно так же определиться с пропускной способностью и глубиной залегания

Для монтажа потребуются:

• лотки с решетками;
• бетон;
• лопата;
• ножовка и молоток;
• пила (желательно — с алмазным диском);
• акриловый герметик.

по периметру

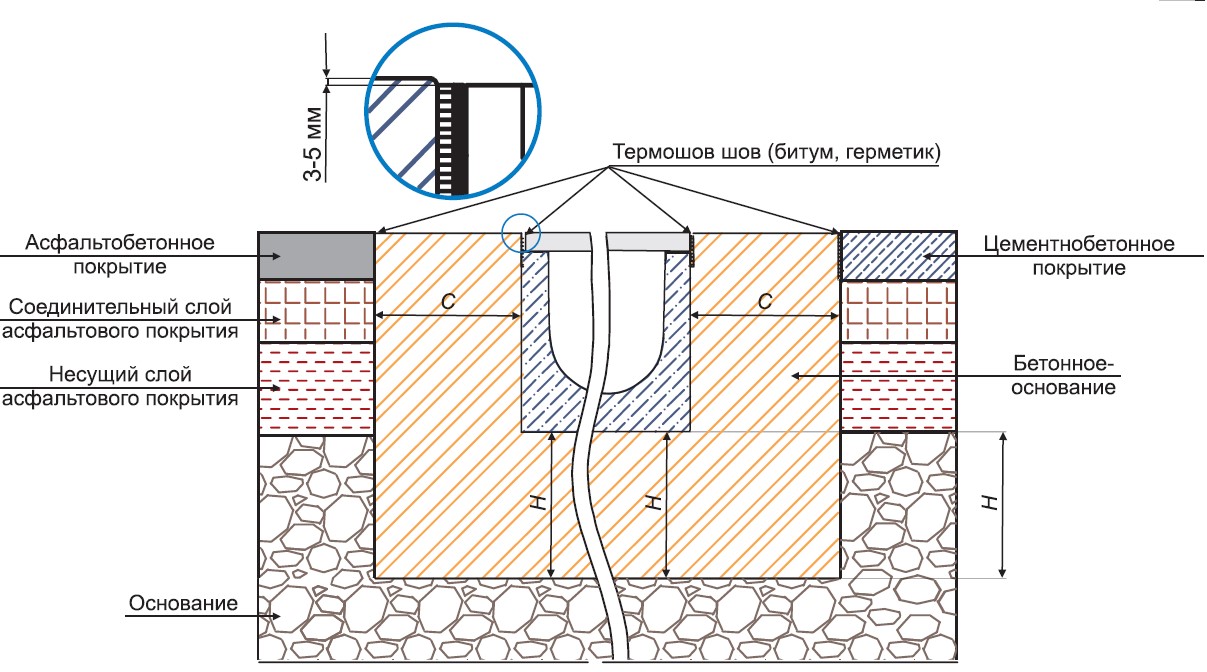

При рытье траншей необходимо учитывать не только размеры лотков, но и возможность сооружения бетонной подушки на дне и боковых бетонных опор. Кроме того, крышки лотков по окончании монтажа должны быть ниже уровня поверхности примерно на 5 см. Чтобы облегчить работу, лучше всего разметить местоположение каналов шнуром.

Когда каналы готовы, можно делать на дне бетонную подложку высотой 10 см и с небольшим уклоном. При неустойчивом грунте желательно усилить конструкцию стальными прутьями или проволокой. Лотки нужно уложить по центру каналов, закрыть решетки и обтянуть их стрейчем (чтобы облегчить удаления остатков бетона по окончании монтажа). Между стенками каналов и лотками отливаются опоры из бетона (толщиной примерно 10 см).

При создании угловых стыков на элементах отрезаются углы. Стыки нужно обработать герметиком. Если над системой водоотвода будет заливаться асфальт, то каналы необходимо накрыть ДВП. Для хорошей работы системы требуется ее регулярная очистка. Если лотки выбраны правильно, система прослужит много лет.

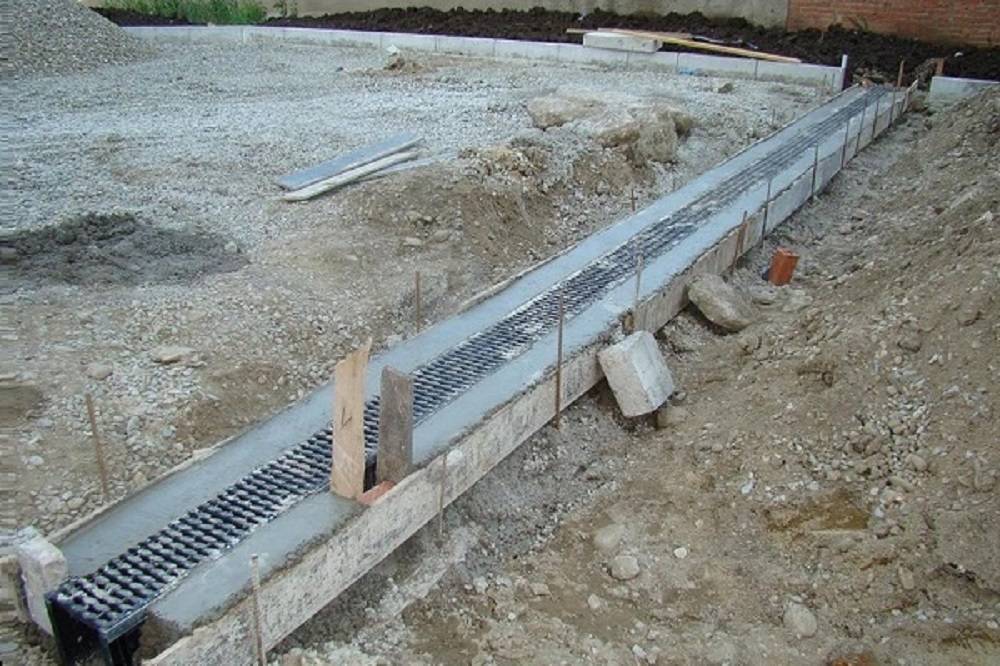

Монтаж водоотводных лотков

До того, как начать монтаж лотков ливневой канализации, предварительно прорабатывается проектная документация, где отмечаются места расположения водоводов и их частей, комплектация системы, конечная смета за проект.

Монтаж водоотводных каналов выполняется в несколько этапов:

1. Подготавливаются траншеи соответствующих размеров. Они должны быть больше, нежели габариты лотков. Это необходимо для укрепления грунта в месте залегания конструкций. Грунт в траншеях утрамбовывается до достижения необходимой плотности.
2. В траншеи засыпается слой песка.

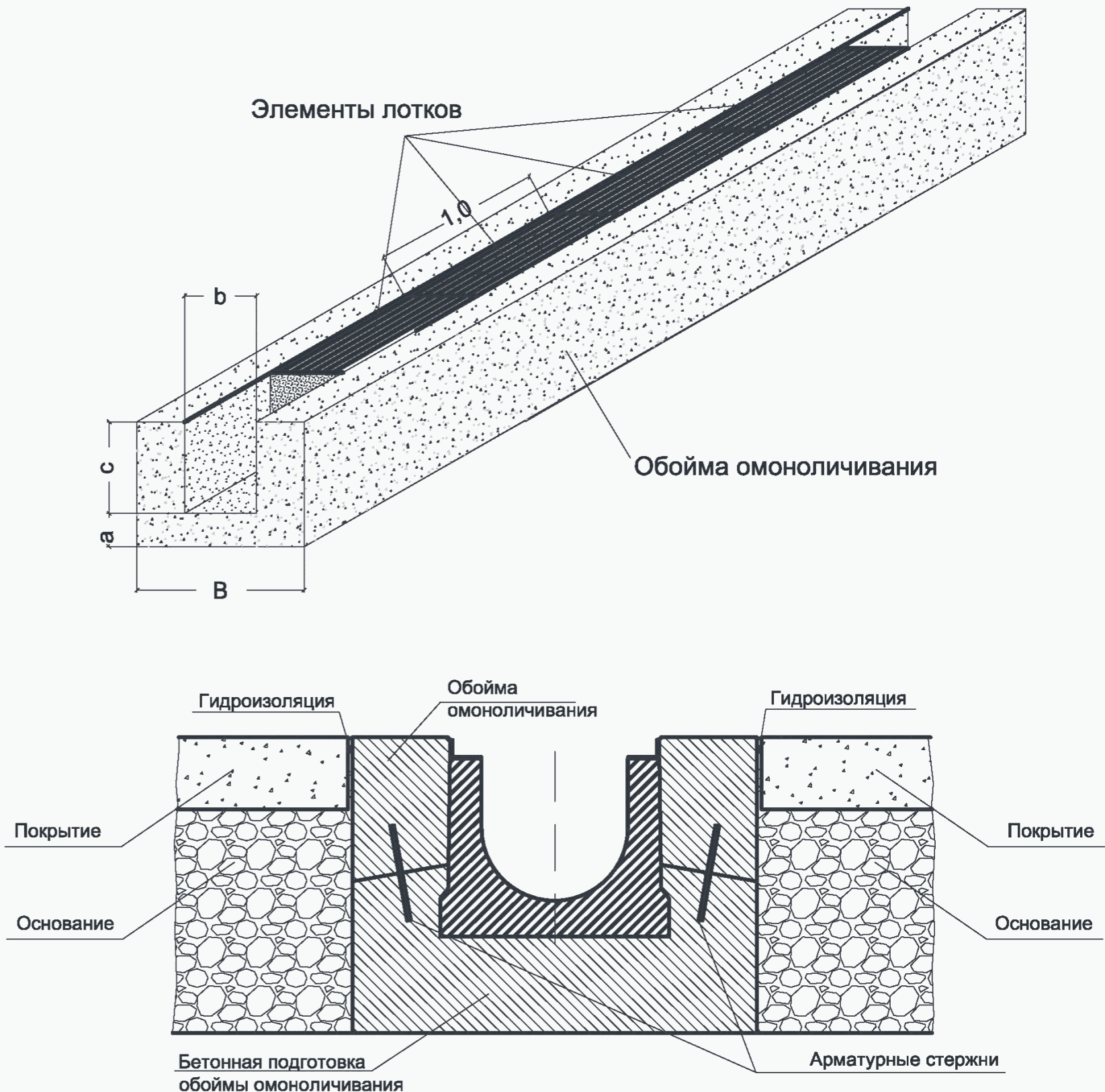

3. Поверх песчаной подушки укладывается слой бетона, который впоследствии будет служить опорой для бетонных лотков.
4. Посредством погрузочной техники изделия устанавливаются в траншеи, на бетонный слой. Такая подстилающая подушка не позволяет желобам смещаться при возникновении нагрузок.
5. Каждый лоток дождевой бетонный укрепляется по сторонам жидким бетонным раствором.
6. Для предотвращения расползания лотки между собой скрепляются пазовыми соединениями. Если необходимо герметично заделать стыки между соседними элементами, используется акриловый или битумный герметик.
7. Поверх полученных каналов устанавливаются решетки, защищающие систему от попадания в нее мусора.

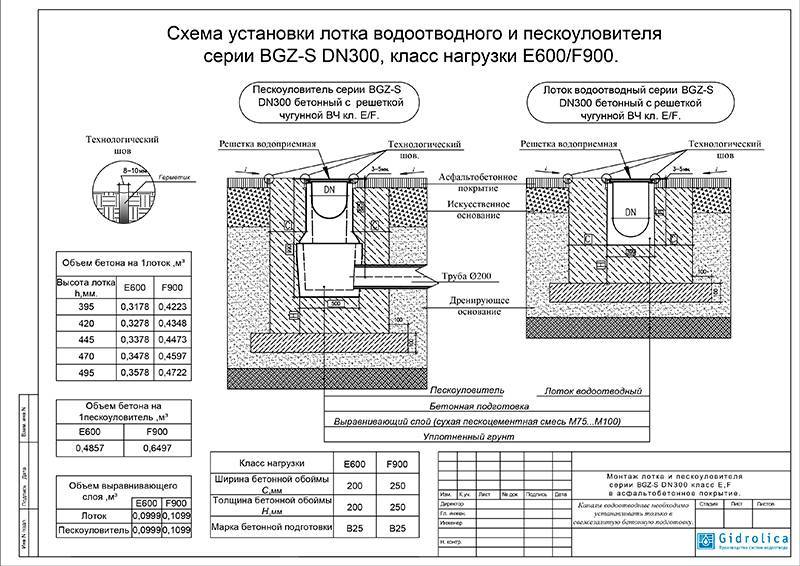

8. Система водоотвода подключается к ливневой канализации. Обычно в конце лотков устанавливается пескоуловитель.

Монтаж водоотводных лотков

Следует отметить, что уровень верха установленной решетки обязательно должен находиться ниже уровня поверхности покрытия минимум на 5 мм. Для обеспечения самотека попадающей в каналы воды необходимо обеспечить уклон по направления дренажного колодца или центрального приемника воды.

Установка систем отвода воды может производиться как на заново создаваемое основание, так и на уже существующее покрытие. Если толщина уже имеющегося основания является недостаточной для устойчивого размещения элементов системы, выполняется его усиление методом наращивания толщины бетонной подушки.

Грамотно смонтированная система водоотведения с использованием бетонных лотков с решетками обеспечит своевременный отвод с покрытия поступающей воды и защитит любое покрытие от разрушения.

Особенности водоотводных лотков

Конструкция и назначение

На территориях большой площади водоотводной лоток может проходить посередине участка.

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

На фото — бетонный брус с желобом.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент дренажной системы участка.

Назначение лотка — сбор и отведение дождевой воды.

Лоток — это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

Отведение воды от фундамента продлевает срок его службы.

Разновидности лотков

Водоотводные лотки бывают разные: они отличаются по материалам, размерам и прочности.

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

Изображение	Виды лотков
	Бетон или железобетон. Это прочные и долговечные изделия, которые прослужат вам много лет. Недостатки — большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.
	Пластик. Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов. Недостаток — низкая прочность и плохая сцепка с бетоном.
	Металл. Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах. Недостаток — высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.
	Композитные материалы. Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

• А15. Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
• В125. Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
• С250. Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
• D400. Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;
• Е 600. Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
• F900. Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.

На объектах с большой нагрузкой используют лотки соответствующего класса прочности.

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые — в местах, где может проезжать автомобиль.

Устройство и основные характеристики

Лоток водоотводный— прямоугольная, закругленная или квадратная емкость, похожая на канавку с решеткой, препятствующей попаданию в нее мусора. Иногда решетки оснащаются замками или задвижками. Такие модели устанавливаются у объектов, где применяются повышенные требования к уровню безопасности или предусмотрено использование ливневых стоков для хозяйственных нужд (например, полива).

Инженерно-коммуникационные

Лоток может быть бетонный, железобетонный, чугунный, стальной, керамзитовый, полимеробетонный, полимерочесчаный, пластиковый, комбинированный (корпус из одного материала, решетка — из другого). Но в производстве всегда используются материалы с повышенными показателями прочности.

При выборе этих изделий учитываются два основных параметра: максимально допустимая нагрузка и пропускная способность. По допустимой нагрузке эти элементы делятся на несколько групп:

• А 15 (до 1,5 т) — можно монтировать под спортивными площадками, городскими пешеходными зонами, велосипедными и парковыми дорожками, на загородном участке (под садовыми дорожками);
• В 125 (до 12,5 т) — под автомобильными дорожками для легковых автомобилей, на автостоянках, перед загородным гаражом и в городском гаражном кооперативе;
• С 250 (до 25 т) — на АЗС, автомойках, в автосервисах;
• D 400 (до 40 т)— в промышленных зонах, на автопредприятиях, на автодорогах с движением всех видов транспорта;
• Е 600 (до 60 т)— около промышленных предприятий, логистических центров, складов;
• F 900 (до 90 т)— на аэродромах и военных базах.

Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации

При выборе важно учесть ширину и высоту изделия. В загородном доме около зданий можно установить элементы, А 15, возле гаража — В 125, на въезде — D 400 (если требуется въезд ассенизаторов или трактора)

Материалы, инструменты, порядок действий

Габариты будущего изделия принимаются исходя из конкретных расстояний от планируемой постановки миксера или бетономешалки до самой дальней точки заливаемой конструкции.

В частном малоэтажном домостроении длина: лотка обычно не превышает 12 метров. Ширина лотка принимается «ширина» совковой лопаты плюс по 5 сантиметров на сторону (обычно 300 миллиметров), высота стенки – по ширине имеющейся обрезной доски 150-200 миллиметров.

Потребуются следующие материалы и инструмента:

• Обрезная доска 25х150 или 25х200 максимально возможной длины на короб лотка;
• Деревянный брусок 40х40 или близкий для усиления короба;
• Деревянный брусок 50х50 или близкий для подпорок под короб;
• Оцинкованное или кровельное железо для обшивки дна короба;
• Гвозди «семидесятка», «25-ка», «сотка» или саморезы по дереву;
• Молоток, ножовка по дереву, шуруповерт, рулетка;
• Угловая шлифмашинка с диском «по металлу» или ножницы по металлу. Для порезки оцинкованного или кровельного железа.

В целях экономии на дорогостоящем оцинкованном железе можно самостоятельно максимально «гладко» прострогать сторону досок, по которой будет транспортироваться бетон. Для этих целей потребуется рубанок или фуганок.
