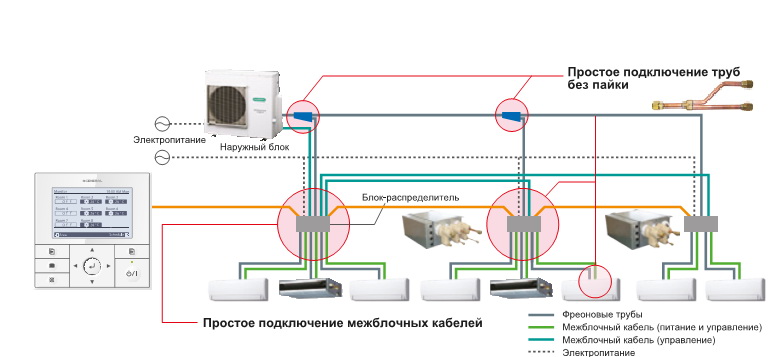

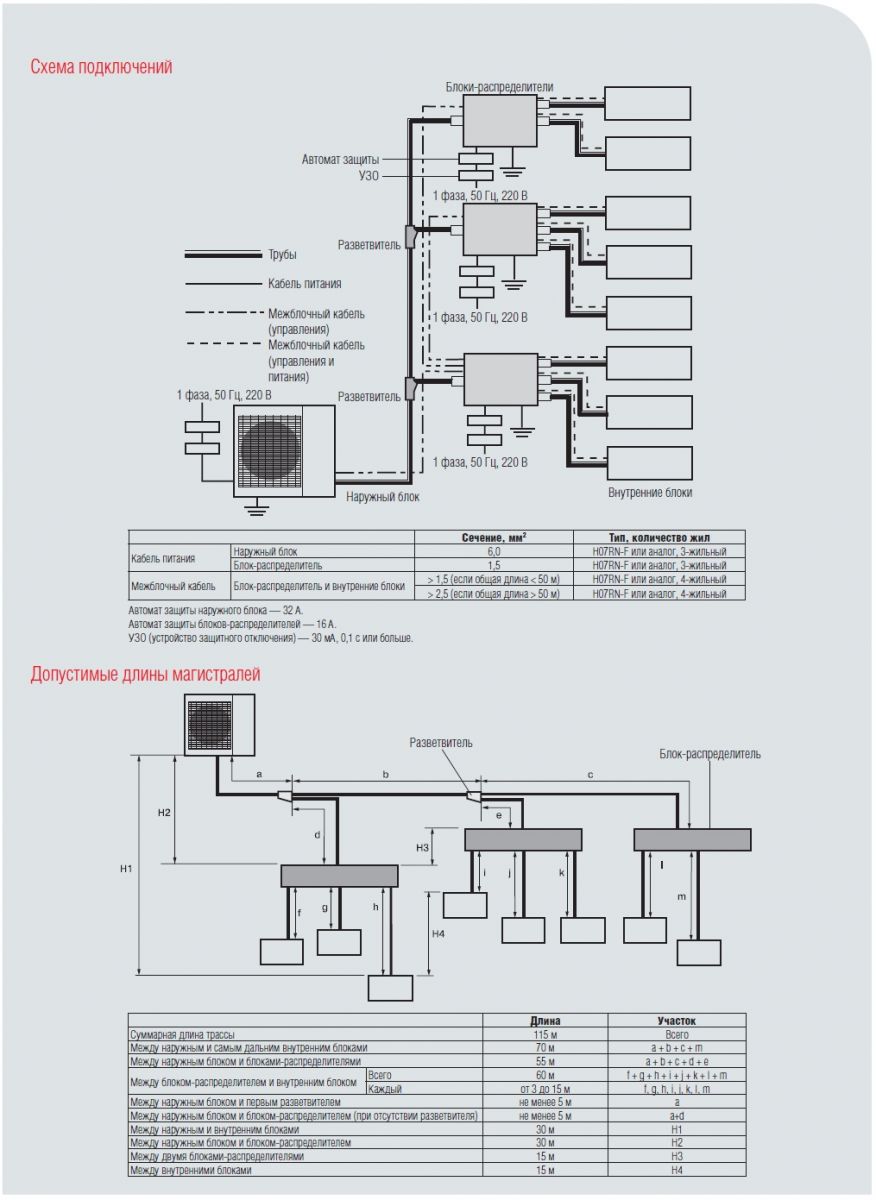

Монтаж и схема подключения мультисплит-системы кондиционирования

Подключение внутренних блоков кондиционирования

Процесс подключения внутренних блоков кондиционирования в мультисплит системе включает несколько важных шагов:

1. Определите место установки внутреннего блока кондиционирования. Факторы, которые нужно учесть при выборе места, включают доступность для проводов, расстояние от потолка и стен, а также свободное пространство для нормального циркуляции воздуха.
2. Установите крепление для внутреннего блока на выбранном месте. Крепление должно быть достаточно прочным, чтобы удерживать блок надежно и избежать возможности его падения.
3. Соедините внутренний блок кондиционирования с внешним блоком посредством линий подачи и возврата фреона. Убедитесь, что соединительные трубки и изоляция правильно установлены и надежно закреплены.
4. Подключите электрические провода к внутреннему блоку. Обратитесь к схеме или инструкции производителя, чтобы правильно подключить провода к соответствующим контактам на блоке.
5. Установите дренажную систему для сбора конденсата. Убедитесь, что дренажная труба свободно проходит через стену или потолок и что она надежно закреплена.
6. Проверьте подключение и убедитесь, что все провода и трубки внутреннего блока правильно закреплены и подключены.
7. Проверьте работу внутреннего блока. Включите систему кондиционирования и убедитесь, что воздух поступает внутренний блок и выходит через воздуховоды.
8. Проверьте утечки фреона. Используйте манометр или другое специальное оборудование, чтобы убедиться, что система не имеет утечек фреона.

Подключение внутренних блоков кондиционирования — это важный этап установки мультисплит системы

Важно следовать указаниям производителя и полностью ознакомиться с инструкцией перед началом установки. Если вы не уверены в своих навыках или не имеете опыта в установке кондиционеров, рекомендуется обратиться к специалистам для профессиональной установки

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

• Дешевизна в сочетании с длительным сроком службы.
• Простота конструкции и эксплуатации.
• В этих системах достигается максимально возможный КПД.
• Быстрое охлаждение воздуха.
• Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

• Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
• Высокий уровень шума.
• Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
• В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

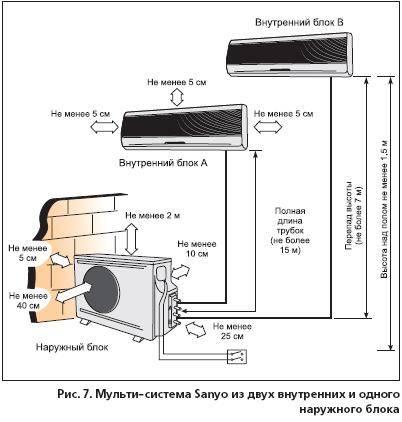

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

• Низкий уровень шума.
• Функция очистки воздуха от бактерий и пыли.
• Наличие функции обогрева в холодное время года.

• Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
• Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

• Стоимость их выше по сравнению с моноблочными моделями.
• Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Разновидности кондиционерных блоков

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Предлагаем ознакомиться Как почистить фильтр кондиционера

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:

1. Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
2. Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.
3. Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель.

   Слева направо: колонный, кассетный и потолочный модуль

4. Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).
5. Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.
6. Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.

Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.

• более высокая цена оборудования при одинаковой стоимости монтажа;
• внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
• наружный агрегат отличается габаритами и приличным весом;
• стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.

В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).

Мультисплит системы кондиционирования: расчет, виды, заправка

К одному наружному блоку кондиционера мульти сплит системы подсоединяется несколько внутренних. Это и есть главное отличие мультисплитов от обычных сплит-систем. Мультисплиты выбирают в тех случаях, когда по каким-либо причинам невозможно установить несколько обычных сплитов. Удобны они для обслуживания многокомнатной квартиры. Приобретя мульти сплит кондиционер, сэкономить на покупке не получится. Так как наружный блок МСС содержит дорогое и очень сложное оборудование. Прибавляем также стоимость магистралей и монтажа. И получаем, что затрат больше.

Виды мультисплит кондиционеров

Существует два вида кондиционеров с мультисплит системами:

• фиксированные;
• наборные.

Фиксированная система выпускается с завода в финальной комплектации. Она уже содержит один наружный и несколько внутренних модулей. Количество портов подключения на наружном модуле соответствует числу внутренних. Их тип и мощность определен производителем. Внешний модуль мультисплит кондиционера может оснащаться 1 или 2 компрессорами. Если компрессора 2, то внутренние модули можно включать в разных режимах. Так как контуры у компрессоров разные. Подобное качество есть исключительно у мультисплитов фиксированного типа.

При единственном компрессоре все внутренние блоки будут работать в одинаковом режиме. К каждому внутреннему модулю кондиционера мульти системы дается свой пульт ДУ, который подходит ко всем блокам.

Наборные системы комплектуются из одного наружного блока и множества (до 16) внутренних. Соединяются они системой разветвителей. Здесь возможно до 3 компрессоров в одном наружном блоке, но холодильный контур лишь один. Поэтому все внутренние модули одновременно «холодят», «греют» или «осушают». К наружному модулю можно подключить сколько угодно внутренних, но сумма производительности должна соответствовать производительности внешнего блока.

Типы внутренних модулей выбираются по желанию заказчика: кассетные, настенные, канальные, напольно-потолочные либо колонные в любой комбинации. К каждому прилагается собственный пульт ДУ.

Преимущества и недостатки мультисплитов

Главный плюс кондиционеров с мультисплит системами – единственный наружный модуль.

Минусы:

• все внутренние модули работают в одном режиме;
• дорогая система;
• если сломался наружный блок, все помещения остаются без кондиционирования;
• требуется очень точный расчет системы, справиться с которым может только профессиональный проектировщик, огрехи в подборе разветвителей потока приведут к неравномерной подаче хладагента на разные внутренние блоки;
• необходим грамотный монтаж.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;
• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Цены на установку:

Стоимость стандартного монтажа сплит — системы в один этап с гарантией:

• Стандартный монтаж 07-10 серии (до 3 кВт) — 9990 руб
• Стандартный монтаж 12-14 серии (до 4 кВт) — 10990 руб
• Стандартный монтаж 18-22 серии (до 6 кВт) — 12990 руб
• Стандартный монтаж 24-28 серии (до 8,5 кВт) — 14990 руб
• Стандартный монтаж 30-36 серии (до 11 кВт) — 16990 руб

Стандартный монтаж кондиционера в один этап включает в себя:

• Монтаж внутреннего блока сплит-системы на высоте до 2,5 м от уровня пола
• Наружный блок сплит-системы под окном или на территории (внутри) балкона
• В случае установки кондиционера в помещении 1-го этажа, наружный блок сплит-системы устанавливается с лестницы на высоте до 2 м
• Отвод конденсата на улицу (дренажный трубопровод по трассе межблочных коммуникаций)
• Количество отверстий диаметром до 40 мм в стене толщиной до 500 мм:1 шт.
• Длина межблочных коммуникаций (трубопровод между внутренним и наружным блоком): до 4 м, в т.ч. внутри помещения в пластиковом коробе 60х60 мм белого цвета: до 1 м
• Подключение электропитания в существующую розетку на расстоянии: до 3 м, в т.ч. в пластиковом коробе 16х16 мм белого цвета: до 2 м
• Монтажный комплект (кронштейны, медные трубы, дренажный шланг, эл. кабель и провод, теплоизоляция трубопроводов, крепежные и изоляционные материалы) — 1 компл

Основные возможные дополнительные работы:

• Прокладка дополнительной трассы для кондиционера 07 — 10 серии (м.п) — 1500 руб
• Прокладка дополнительной трассы для кондиционера 12 — 14 серии (м.п) — 1600 руб
• Прокладка дополнительной трассы для кондиционера 18 серии (м.п) — 1700 руб
• Прокладка дополнительной трассы для кондиционера 24-28 серии (м.п) — 1800 руб
• Прокладка дополнительной трассы для кондиционера 24-28 серии (м.п) — 1900 руб
• Штробление стен под трассу кондиционера железобетон, бетон (м.п) — 2400 руб
• Штробление стен под трассу кондиционера кирпич, пеноблок (м.п) — 1400 руб
• Сверление дополнительного отверстия в стене для трассы под кондиционер — 1000 руб
• Демонтаж старого кондиционера — 4500 руб
• Установка дренажной помпы для кондиционера, без стоимости помпы — 2000 руб
• Установка антивандальной защиты для кондиционера, без стоимости защиты — 2000 руб
• Установка защитного козырька для кондиционера, без стоимости козырька — 2000 руб
• Разборка — сборка вентилируемого фасада здания для монтажа кондиционера (демонтаж направляющие, стекловата, устройство крепления, далее восстановление — монтаж) — 4000 руб
• Установка внешнего блока на балконном парапете (если требуется доработка парапета, траверсы шпильки) — 2500 руб
• Монтаж наружнего блока с использованием телескопической лестницы до 4.5 м (не стремянка) — 3500 руб
• Привлечение услуг альпиниста — от 8000 руб
• Привлечение услуг автовышки от 7500 руб
• Разборка — сборка стеклопакета для монтажа кондиционера — 1500 руб
• Пайка пары труб — 800 руб
• Дополнительный короб 60х60 (м.п.) — 500 руб
• Дополнительный короб 16х16 (м.п.) — 300 руб
• Дополнительный дренажный шланг (м.п.) — 250 руб
• Вальцовка 1 шт. — 450 руб
• Заправка с азотом — 3600 руб
• Дополнительный провод питания (м.п.) — 150 руб
• Выезд мастера — инженера для рассчета стоимости монтажа (из стоимости будущего монтажа не вычитается) — 1000 руб
• Выезд за МКАД для монтажа или консультации — 30 руб/км

Стандартный монтаж кондиционера в два этапа включает в себя:

• Стандартный монтаж 07-10 серии (до 3 кВт) — 11480 руб первый этап: 8490 руб, второй этап: 2990 руб
• Стандартный монтаж 12-14 серии (до 4 кВт) — 12480 руб первый этап: 9490 руб, второй этап: 2990 руб
• Стандартный монтаж 18 серии (до 6 кВт) — 14480 руб первый этап: 11490 руб, второй этап: 2990 руб
• Стандартный монтаж 24-28 серии (до 8.5 кВт) — 15980 руб первый этап: 12990 руб, второй этап: 2990 руб
• Стандартный монтаж 30-36 серии (до 11 кВт) — 17480 руб первый этап: 14990 руб, второй этап: 2990 руб

В гарантию на монтаж входит без дополнительной оплаты:

1. Выезд мастера
2. Диагностика и ремонт
3. При необходимости демонтаж
4. Доставка в сервис центр и обратно
5. В случае неремонтопригодности замена на новый
6. Повторный монтаж — бесплатно

Условия выполнения гарантийных обязательств:

1. Правильная эксплуатация (согласно инструкции)
2. Отсутствие механических повреждений, следов вскрытия, попыток ремонта
3. Проведение дополнительного обслуживания (при необходимости) специалистами нашего сервисного центра
4. Отсутствие обстоятельств не зависящих от воли сторон (форс-мажор)
5. Обращение по гарантии к нашим партнерам, производившим монтаж

Этапы установки

1. Первым прокладывают электрический кабель. Работу проводят на этапе чернового ремонта, так как потребуется сделать место для кабеля в стене.
2. Далее устанавливают внешний блок по всем правилам монтажа, описанным в инструкции.
3. Мощным перфоратором делают отверстия в стене для соединения компрессора и внутреннего блока.
4. Обустраивают магистрали в стенах.
5. Соединяют внешнее устройство и внутренние блоки электрическими кабелями.
6. Проверяют систему на герметичность.
7. С помощью насоса удаляют остатки воздуха и заполняют систему хладогеном.
8. Присоединяют к электросети и подключают.

После проверки изолируют набор проводов между внешним и внутренним блоком.

После монтажа необходимо настроить пульт управления отдельно для каждого фена. Есть вариант, когда один из дистанционных пультов делают главным, остальные имеют второстепенный статус.

Провод заземления должен находиться подальше от источников воды, громоотвода. Недопустимо касание включенного компрессора мокрыми руками. Внутренние работы в компрессоре проводят только после его отключения.

Монтаж системы кондиционирования

Независимо от того, в каком здании (деревянном или кирпичном) устанавливается система, лучше поручить эту работу специалистам.

Зачастую установка целой мультисистемы является не только ответственным, но и довольно опасным мероприятием. Это особенно актуально при установке RAC в квартирах на верхних этажах высотных зданий.

Эффективность всей системы зависит от того, насколько правильно соблюдена технология монтажа отдельных воздуховодов и учтены характеристики выбранных внутренних блоков.

Как правило, весь рабочий процесс можно разделить на этапы:

1. Составление проекта – расположение всех основных узлов и компонентов системы, места расположения прокладки магистрали и электропроводки.
2. Разметка.
3. Монтаж электропроводки.
4. Установка/крепление коробки внешнего блока на стену.
5. Прокладка магистрали.
6. Монтаж внутренних модулей системы.
7. Наполнение системы фреоном.

После подключения мультисплит-системы необходимо проверить все показатели производительности.

Процесс установки оборудования

Когда проект готов, начинается монтаж мультисплит-системы, а также прокладка и подключение подводящих линий.

В первую очередь необходимо закрепить наружный блок на кронштейнах на внешней стене на расстоянии не более 15 метров от внутренних блоков. Это среднее значение; каждый системный блок разных производителей имеет свое максимально допустимое расстояние от компрессорно-конденсаторного блока.

После закрепления блока на стене отметьте, где из блока будут выходить коммуникационные линии — дренажные линии, линии между блоками и источником питания, две медные трубы от каждого изолированного внутреннего блока.

Следующий шаг — отметить направление выхода под небольшим углом. Если сток предназначен для улицы, средний уклон рассчитывается из расчета 5 мм на метр по всей длине стока.

В наружной стене сверлится отверстие диаметром не менее 50 мм (чем больше внутренних блоков, тем больше отверстие). Если планируется отвод сточных вод в помещение, то отверстие также сверлится с небольшим уклоном в сторону сифона. При подключении слива к высокому сливу следует использовать сифоны с гидрозатвором. Это необходимо для того, чтобы «запахи» из ловушки не попадали в кондиционер и тем самым не распространяли ненужные запахи в доме.

В соответствии с отмеченными линиями необходимо сделать подрезку для установки основной трубы или установить обрезную коробку по всей длине до стыка.

При установке дренажной системы необходимо соблюдать правила:

• наклон горизонтальных участков должен составлять 3%;
• повороты и изгибы шланга не должны превышать 45º.

Прокладка кабелей от AHU должна идти непосредственно к распределительной коробке. Это лучший вариант распределения электроэнергии — он придает системе определенную автономность и делает ее независимой от работы и мощности энергопотребления других устройств.
