Промышленные осветительные приборы:
Магистральные — освещение дорог, тротуаров, площадей, проспектов, автомагистралей, парков; подсветка дорожных знаков, крутых поворотов, мостов. Светильники обладают высокой прочностью и снабжены антивандальным корпусом, устойчивы к жаркой погоде и морозам, влагостойки. Вдоль дорог и автомагистралей приборы устанавливаются на большой высоте.
Магистральный вариант
Светодиодные уличные осветительные приборы долговечны (срок службы до 100 тыс. часов) и прочны, поэтому их легко обслуживать после монтажа. Свет от таких приборов близок к дневному освещению и не ослепляет водителей. Дороги класса А снабжаются светильниками мощностью от 100 до 220 Вт, для дорог класса Б и С чаще всего применяются осветительные приборы мощностью от 60 до 100 Вт.
Светильники для транспортных объектов. Особенное значение имеет освещение аэропортов — оно выполняет архитектурную и функциональную роль. Выход из строя хоть одного прибора может иметь непоправимые последствия, и светодиодные светильники по своим характеристикам в этом случае становятся незаменимыми. Они используются для освещения АЗС, стоянок. Особый смысл приобретает освещенность водных, автобусных и железнодорожных вокзалов. Здесь светильники выполняют и основную — осветительную функцию, и декоративную. Для приезжающих людей вокзал представляет собой лицо, визитную карточку населённого пункта.
Архитектурные светильники служат для дизайнерского освещения офисных построек, домов, придомовых (ландшафтных) территорий, скульптур, памятников и др. Для памятников архитектуры применяется принцип повторения внешнего облика зданий при дневном освещении.
Архитектурный вариант
В других случаях подсветка выделяет достоинства сооружений и скрывает недостатки. Подсветка современных и необычных объектов зачастую имеет новаторский и самобытный смысл. Такие здания или сооружения видоизменяют световыми потоками, превращая их в арт-объект. Кроме прожекторов, используются встраиваемые, фасадные и линейные светильники.
- Светильники для рекламы создают постоянную подсветку щитов и информационных объектов. Чаще используется освещение при помощи прожекторов. Для небольших щитов, букв, вывесок применяются светодиодные ленты, модули, стробы, салюты, шлейфы и клип-лайты. Устанавливаются светодиодные экраны, демонстрирующие рекламные объявления, изображения, акции.
Светодиодные прожекторы для уличного освещения. Их основное назначение: освещение удалённых объектов. Могут применяться в любых сферах, дают большой диапазон мощностей с применением белых и цветных светодиодов. Одним из преимуществ светодиодных прожекторов является простота их монтажа. Они могут устанавливаться на любые виды опорных поверхностей, поэтому широко используются для аэропортов, вокзалов, архитектурных объектов, наружной рекламы, строительных площадок, спортивных площадок и др.
- Светильники для фонтанов и бассейнов. Прибор такого типа должен быть максимально влагозащищённым. Особая конструкция корпуса снабжена дополнительной гарантией герметичности светильника. Это обусловлено тем, что светодиодные светильники устанавливаются не только на внешней стороне бассейнов и фонтанов, но и внутри, в воде. В открытых муниципальных бассейнах применяются контурные и подводные приборы. Последние снабжены разноцветными диодами и способны при помощи пульта дистанционного управления воспроизводить даже цветомузыку.
Декоративные светодиодные светильники уличного освещения:
- Наземные осветительные приборы. Они направлены на освещение придомовых территорий, парков, садов и др. Как правило, имеют отличное дизайнерское оформление и выполняют декоративную функцию.

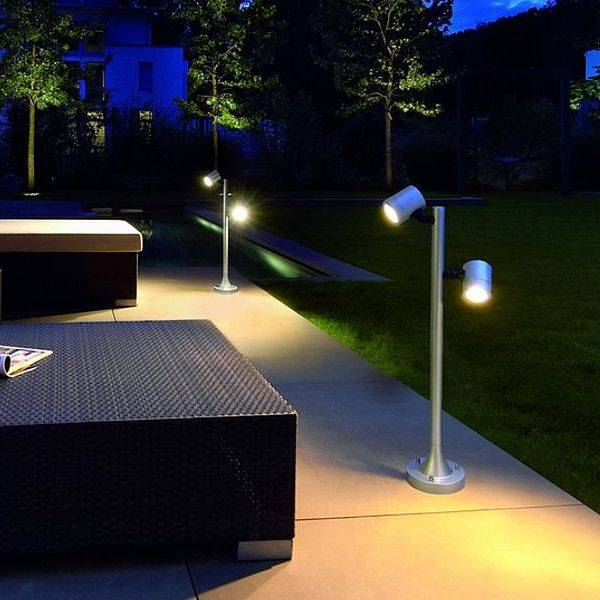

- Ландшафтные (садовые, парковые) светильники используют для подсветки дорожек, клумб, цветников. Используются на территориях частных домов, коттеджей, во дворах. Особенно подходят ландшафтные светодиодные светильники для дачи или сада.
- Кованые светильники крепятся на фасады или уличные столбы. Основная функция – декоративная. Выглядят такие приборы очень красиво и изысканно. Прекрасно освещают пространство.
- Газонные светильники на штыре. Как правило, имеют небольшую мощность и работают от пальчиковых батареек. Служат подсветкой и выполняют декоративную функцию.
Следует отметить, что некоторые виды промышленных светильников могут служить для освещения частных объектов, а декоративные — использоваться в масштабах городских инфраструктур.

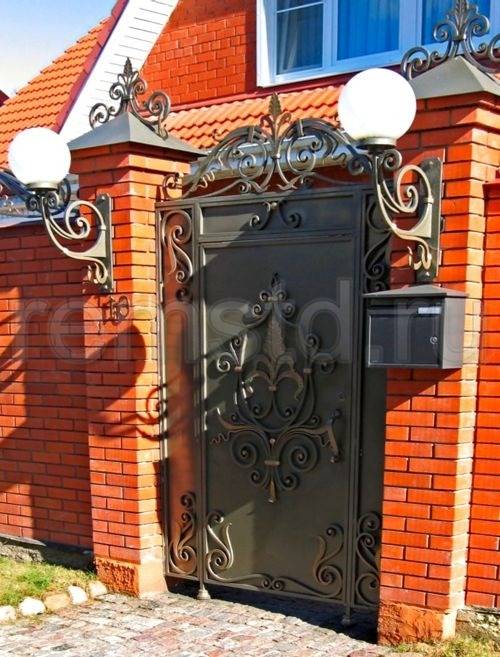

Освещение ворот и калитки
Даже если над воротами установлен уличный светильник, стойки ворот все же следует обозначить небольшими светильниками. Их можно установить на вертикальной поверхности (если стойки представляют собой кирпичную кладку), но лучше — на верхнем торце. Во-первых, в этом случае они будут выше, то есть будут лучше защищены от раз рушения и кражи; во-вторых, их свет будет виден как с улицы, так и со двора.
Освещение ворот и калитки
В качестве «привратных» фонарей лучше использовать так называемые торшерные садово-парковые светильники с матовым сферическим или эллипсоидным рассеивателем и встроенным многоярусным экраном. Такие светильники излучают свет исключительно в нижнюю полусферу и не уступают по привлекательности светильникам с опаловым сферическим рассеивателем (к сожалению, весьма неэкологичным из-за сильного светового загрязнения).
В качестве источников света в торшерных светильниках целесообразно использовать газоразрядные лампы и особенно лампы высокого давления, экономичные и долговечные. При этом следует понимать, что металлогалогенные ЛВД гораздо лучше передают цвет, чем ртутные или натриевые. Именно такие металлогалогенные ЛВД мощностью 50-70 Вт мы и рекомендуем использовать.
Управление светом «привратных» светильников можно организовать при помощи обычного выключателя или сумеречного реле. Весьма желательно, чтобы эти светильники были включены всю ночь. Ведь они являются «ориентиром в ночи» и для вас, и для ваших гостей.
Иногда, над калиткой, устроенной в стороне от ворот, имеет смысл установить торшерный светильник или прожектор небольшой мощности (например, галогенный прожектор с ИК датчиком движения), который включается от датчика движения лишь на то время, пока у калитки кто-либо находится, и лишь в темное время суток.
Общее требование, которому должны удовлетворять все светильники наружного освещения, — хорошая пылевлагозащищенность. Это относится к светильникам, установленным у ворот или калитки. Они должны иметь степень защиты не ниже IP 44 (оптимальный вариант — IP 65).
Светодиодные светильники: преимущества и недостатки
Светодиоды – полупроводниковые элементы, преобразующие проходящую через них энергию электричества в свечение. Их другое название – LED. Поэтому осветители со светодиодами называют еще и LED-лампами.
Для наружного освещения необходимы осветительные приборы, в которых находится множество LED-элементов. Они установлены на специальной плате, закрепленной к корпусу, который изготовлен из алюминия.
Уличный светодиодный светильник
Помимо защиты от перегрева светодиоды нуждаются в токе без скачков напряжения. Для этого устройства комплектуют блоками питания, которые еще называют драйверами.
LED-драйвер обеспечивает стабилизацию тока, проходящего через прибор
Прочная и надежная конструкция обеспечивается и за счет отсутствия элементов из стекла. Его заменяет, например, поликарбонат. Это способствует защите от негативны факторов внешней среды, включая вандализм.
Светильник светодиодный антивандальный
Помимо прочности у светодиодных светильников есть еще несколько положительных качеств, которые лишь слегка оттеняются минусами.
Растущая популярность LED-ламп в промышленном и бытовом освещении, в том числе уличном, связана с неоспоримыми плюсами такого способа борьбы с темнотой.
- Функции такого осветительного прибора не меняются от количества включений и выключений.
Главное преимущество – высокая эффективность, определяющая экономичный расход электроэнергии. Для получения одного с лампой накаливания уровня освещения, светодиодный светильник потребляет примерно в 2 раза меньше энергии.
- Для LED-светильников характерна бесшумная работа.
Длительный эксплуатационный срок светодиодов особенно важен для уличного освещения. Это связано с тем, что вне помещения произвести замену светильника сложнее, чем внутри дома.
-
- Безопасны светодиоды и в плане пожара. Они не взрывоопасны.
Способность работать в большом температурном режиме – еще один фактор, определяющий успешность уличного освещения с применением светодиодов. Такие приборы могут выполнять свою функцию при воздействии температур от -50 до + 45°C, что делает географию их использования обширной.
- В этих устройствах не применяют никаких токсичных и опасных для человека и окружающей среды веществ.
Включение светодиодных осветительных приборов не сопровождается скачком в электросети.
Как и любое устройство, светодиодное осветительные приборы не лишены отрицательных качеств.
Главный минус – это высокая стоимость. Несмотря на то, что светильники окупаются примерно за 2 года, не каждый пользователь может разово выложить существенную сумму денег на их покупку.
- Диффундирующие в полупроводник ионы металлов с электродов в итоге выводят из строя светодиод.
Светодиодные элементы очень чувствительны к перегреву. Особенно этому подвержены высокомощные осветители. По этой причине их снабжают теплоотводом в виде специальной подложки. Некачественное соединение светодиодов с платой и подложкой, чаще встречаемое у дешевой продукции, приведет к поломке, поэтому экономить не стоит.
- Скачки электроэнергии также негативно влияют на LED-светильник. По этой причине необходимо обязательно комплектовать такой прибор стабилизаторами тока и блоками питания.
Цены на уличный светодиодный светильник
Уличный светодиодный светильник
Еще один плюс – светодиодное освещение может выполнять не только свою главную функцию, обеспечивая безопасное перемещение в темное время суток, но и декоративную. Остается лишь выбрать подходящий вариант самого устройства и его крепежа.

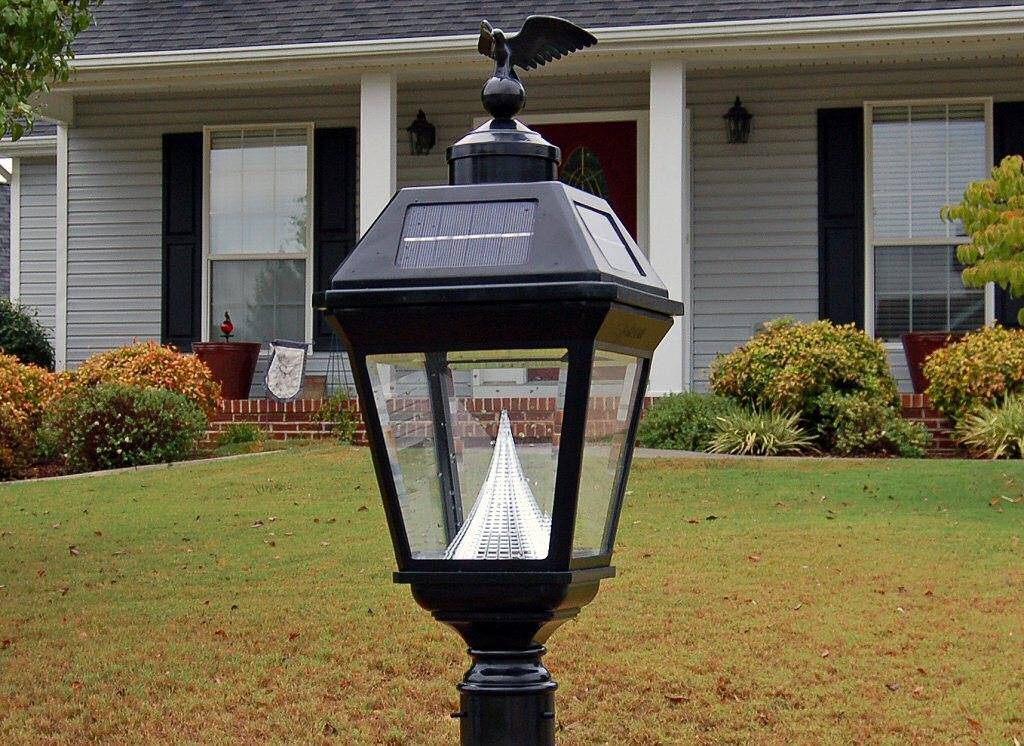

Светодиодные лампы уличного освещения популярны среди владельцев частных домов и дачных участков
Приборы измерения
Чтобы подсчитать освещенность на конкретном участке, применяют специальные приборы — люксметры. Одним из наиболее популярных устройств считается «Ю-116», которое может зарегистрировать освещенность при естественном свете или функционировании лампы накаливания. Это незаменимое оборудование, используемое в сельском хозяйстве, транспортной промышленности и т.д.
Пульсация и прочие характеристики измеряются аналого-цифровыми устройствами. Один из ярких примеров — пульсметр-люксметр «АРГУС-07». Он преобразует световой поток, излучаемый продолговатыми объектами, в электрические импульсы, которые будут пропорциональны освещенности. После этого происходит декодирование в цифровой код, что позволяет увидеть конечный результат на дисплее прибора.

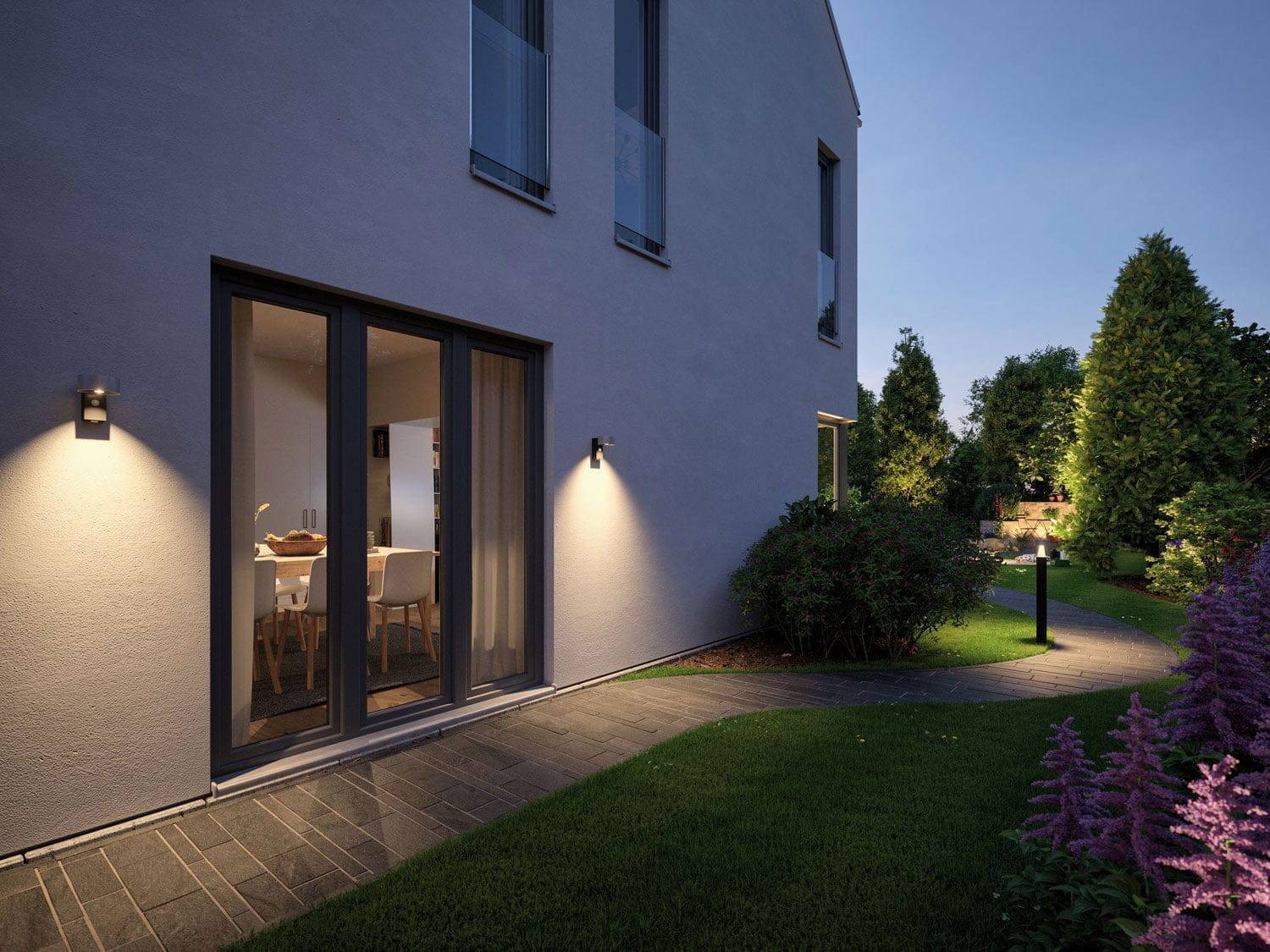

Разновидности освещения садового участка
Наружное освещение своими руками может быть выполнено с использованием различных видов осветительных приборов и ламп.
При выборе подходящего типа освещения необходимо исходить из следующих соображений:
- Подсветка должна быть эргономичной. В вечернем саду не должно быть светло, как днем, но при этом все дорожки или возможные препятствия должны быть хорошо освещены. Поэтому установка светильников уличного освещения обычно осуществляется с учетом зонирования территории. Также большой популярностью пользуются осветительные системы с применением датчиков движения.
- Освещение должно гармонировать с экстерьером дома и окружающим ландшафтом, выгодно подчеркивая их преимущества. При этом сами осветительные приборы не должны бросаться в глаза.
- Освещение не должно стать причиной километровых счетов за электричество. Внимательно просчитайте, сколько ламп вам в действительности понадобится, а также при необходимости замените все старые модели на более современные энергосберегающие варианты.
- Осветительные приборы должны быть просты в эксплуатации, обслуживании и ремонте. Необходимо, чтобы к любому элементу осветительной системы у вас был свободный доступ на случай необходимости проведения профилактических и ремонтных работ.
В зависимости от того, какие цели вы преследуете, размещая на своем участке подсветку, наружное освещение может быть следующих видов:
1. Акцентирующее архитектурное освещение используется не только для освещения фасада здания, но и для создания акцентов на наиболее значимых и объемных его элементах.
2. Заливающая подсветка, напротив, позволяет распределить освещение по фасаду здания более равномерно благодаря крупным световым пятнам от светильников. Чаще всего для создания такого рода подсветки используются светильники с большой мощностью и широким углом рассеивания светового потока. В частности, для этой цели идеально подходят светодиодные светильники.

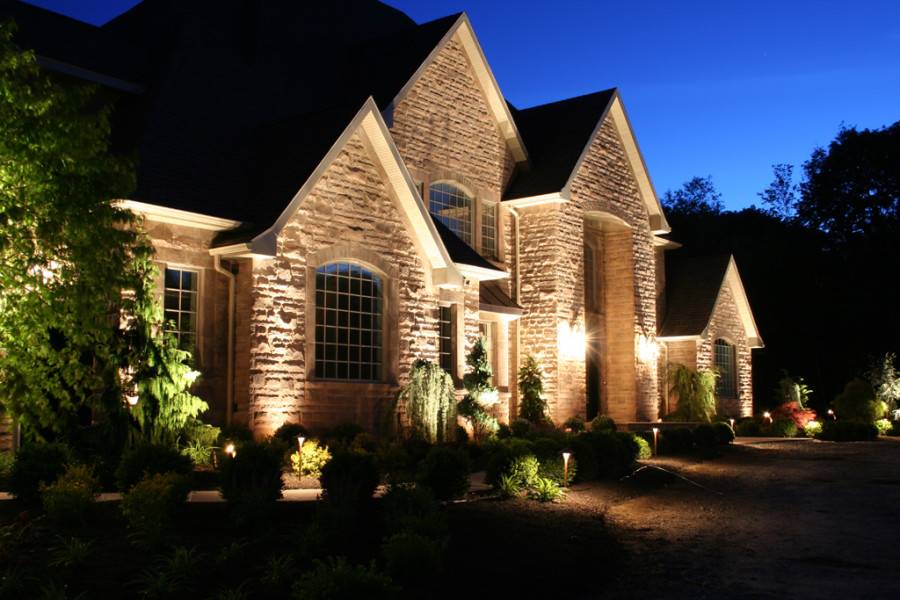

Подсветка фасада загородного дома
3. Контурное освещение, по сути, похоже на акцентирующее, с той лишь разницей, что подчеркивается чаще всего геометрическая форма здания. Для создания данного типа подсветки используют светодиодные трубки.

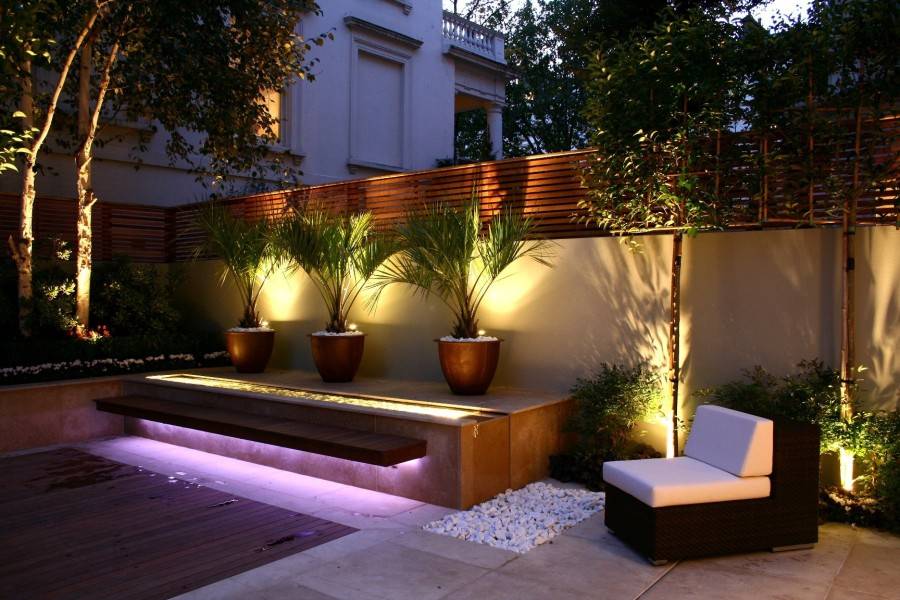

4. Скрытую подсветку устанавливают в углубления фасада или другие недоступные для взгляда элементы. Она дает мягкий, плавно распространяющийся по поверхности свет, первоисточник которого сложно сразу определить.
Что же кается освещения приусадебного участка, то здесь ситуация обстоит несколько проще. Освещение может выполнять либо декоративную, либо охранную функцию, либо решать обе эти задачи одновременно. Датчики движения помогают экономить электроэнергию, при этом не понижая степень защищенности вашего участка.
Уличное освещение
Планируя организацию декоративного освещения, во внимание обязательно принимают:
- ландшафтный дизайн, внешний вид строения, стилистику осветительных приборов;
- точное расположение всех объектов, удобство (возможность) прокладки проводов;
- оптимальное количество осветительных приборов, особенности их подключения;
- необходимость полной безопасности абсолютно всех уличных светильников.
Последнее условие крайне важно для светильников, которые будут находиться вблизи или внутри водоемов
Его предназначение
Уличная подсветка по своему назначению делится на две большие группы. Освещение бывает функциональным (утилитарным, то есть полезным) и декоративным.
- Функциональное. Его главная задача — обеспечение безопасности перемещения по участку, возле дома и других строений. Оно, в свою очередь, подразделяется на сопровождающее, маркировочное и технологическое. К первому виду относят оборудование, оснащенное датчиками, которые реагируют, если рядом появляется движущийся объект. Маркировочное освещение необходимо для «особо опасных» участков: это ворота (во двор, в гараж), ступени и другие преграды, которые в темноте могут спровоцировать падение. Технологический свет используют для обозначения хозяйственных строений.
- Декоративное. Оно предназначается только для улучшения вида дома и участка. В этом случае единственным важным критерием для него становится «внешность» здания и придомовой территории — их привлекательность, эффектность, эстетичность.
Оба вида освещения обязаны отвечать самому главному требованию: они не должны доставлять ни малейшего неудобства соседям.
Тип освещения
Общий вид участка и внешний вид дома зависят от того, какой яркости, температуры свечения будут выбранные светильники
Поэтому на данные характеристики обращают внимание всегда
- Холодный свет отличается сдержанностью. Он даст возможность акцентировать отдельные элементы фасада или участка.
- Теплое желтоватое свечение, которое очень похоже на естественное вечернее, создаст ощущение уюта, будет располагать к отдыху.
- Нейтральный белый свет не изменяет восприятие, поэтому его влияние на жильцов дома будет минимальным.
Нормы и главные принципы подсчета
В России есть средние нормированные показатели освещения для различных категорий помещений. Регламентированы они строительными правилами (СНиП).
В зависимости от вида помещения освещенность бывает разная. Рассмотрим несколько примеров. Например, необходимый уровень света на 1 м² в прихожей составляет 50 люкс, а на лестничной площадке около 20 люкс. Для освещения рабочего кабинета понадобится 300 люкс, а для учебной аудитории примерно 500 люкс. Для тщательно освещаемого спортивного зала надо как минимум 200 лк. А вот освещение магазина требуется более интенсивного света.
Рассмотрим пример расчета:
Легко можно определить, сколько ламп потребуется для освещения комнаты
Принимая во внимание вышеуказанные показатели, можно рассчитать нужное освещение дома с помощью светодиодных ламп. В технических паспортах любой техники LED имеются данные о том, сколько нужно ватт на квадратный метр освещаемого помещения. В этом случае для выяснения нужной величины освещенности можно всего лишь умножить число квадратных метров помещения на норму СНиП, а потом поделить этот результат на световой поток одной LED-лампы
В этом случае для выяснения нужной величины освещенности можно всего лишь умножить число квадратных метров помещения на норму СНиП, а потом поделить этот результат на световой поток одной LED-лампы.
Освещение гостиной
К примеру, если световой поток осветительного прибора равен 400 люмен, то для спальни размером 12 м² потребуется 6 подобных светильников: 12 м² умножаем на 200 люкс и делим на 400 люмен, результат равняется 6 лампам.
Обыкновенная светодиодная лампа мощностью 11 ватт имеет световой поток, равный около 750 лм и соответствует лампочке накаливания мощностью 75 ватт. Так можно сделать расчет количества светильников для заданной конкретной освещенности, а также выяснить, какое количество лампочек понадобится для комфортного освещения комнаты.
Существует и специальная программа для расчета освещенности в помещении. Такой калькулятор является универсальным решением, потому что позволяет за считанные секунды провести точный подсчет количества светодиодных светильников
Хотелось бы отметить, что многое зависит от такого важного параметра, как мощность лампы. Поэтому расчет выполняем в соответствии с требованиями, указанными в техническом паспорте техники. Теперь вы знаете, как рассчитать количество светильников для различных помещений
Насколько точен будет расчет общего освещения, зависит от ваших измерений. Многие показатели можно вывести самому, если, к примеру, это нужно при внутреннем подсчете
Теперь вы знаете, как рассчитать количество светильников для различных помещений. Насколько точен будет расчет общего освещения, зависит от ваших измерений. Многие показатели можно вывести самому, если, к примеру, это нужно при внутреннем подсчете.
Расчет наружного освещения: методы и формулы
Ниже вы узнаете, как самостоятельно рассчитать освещение для улиц, придомовых территорий и проезжей части.
Освещение улицы, двора
Для подсчета необходимого числа светильников воспользуйтесь следующей формулой:
L = E*S*N*K / (F*X), где
- L — нужное число фонарей;
- Е — требуемая освещенность;
- S — площадь освещаемой территории;
- N — уровень неравномерной освещенности;
- K — критерий учета продолжительной эксплуатации;
- F — световой поток;
- X — отражающие способности объектов.
Значение перечисленных характеристик лучше всего искать в техпаспорте осветительного оборудования. А теперь давайте предположим, что нужно выполнить расчет требуемого числа фонарей для придомовой территории общей площадью 100 кв. м. Лучше всего подойдут светодиодные прожекторы, поэтому ниже будем использовать их технико-эксплуатационные характеристики.
Для начала высчитаем значение светового потока, который будет равен мощности прибора (30 Вт), помноженной на светимость (70 лм/Вт). В итоге получаем 2100 лм. Далее находим значение отражающих способностей, а поскольку двор покрыт светло-серым асфальтом, то параметр будет равен 50 %. Норма освещения (E) составляет 10 лк. N и K берем равными 1,1 и 1,2.
Подставляем данные параметры в формулу и получаем итоговое значение:
L = 10*100*1,1*1,2 / (2100*0,5) ~ 1,25.
В данном случае вам будет достаточно установить два светодиодных светильника уличного типа мощностью 30 Вт, но при этом нужно не забывать о зоне прямой видимости. Прожектор не сможет качественно осветить территорию, расположенную позади или с другой стороны дома.
Для более точных расчетов нужно использовать еще несколько характеристик, включая коэффициент потерь в сети.
Освещение проезжей части
Что касается проезжей части, то здесь обычно требуется вычислить расстояние между опорами с фонарями, высота которых достигает 9 м. Нам также известно, что ширина дорожного полотна составляет 6 м.
Для этого будет использоваться следующая формула:
F = L*K*π/N, где
- F — необходимое расстояние,
- L — коэффициент яркости дорожного покрытия,
- K — коэффициент накаливания,
- π — число Пи,
- N — параметр светового потока.
В зависимости от используемых ламп, подставляем нужные характеристики. Предположим, что коэффициент покрытия равен 0,5 кд/м2, разница между шириной трассы и высотой фонарных столбов — 6/9 (0,66), коэффициент светового потока — 0,05. В результате имеем:
F = 0,5*1,5*3,14/0,05 = 47,1 м.
Практическое применение указанных формул расчета уровня уличного освещения существенно усложняется поиском нужных величин для подстановки. Если хотите получить гарантированно точный конечный результат, позволяющий грамотно расположить наружные светильники по придомовому участку, лучше всего обратиться к специалисту.
Конечно, можно все сделать наобум, но в таком случае вы потеряете возможность создания максимально эффективной и экономичной системы наружного освещения.
№6. Основные виды светильников для участка
Желательно, чтобы подсветка участка была не только его стильным и функциональным дополнением, но и не приводила к бешеным расходам за использование электроэнергии. Традиционные лампы накаливания – далеко не самый экономичный вариант, они сильно нагреваются при работе, на что расходуется большая часть энергии, быстро перегорают, а при низких температурах могут даже взорваться. Альтернатив лампам накаливания сегодня масса:
- люминисцентные и галогенные лампы, которые более экономичны и долговечны;
светодиодные светильники и ленты не нагреваются, тратят минимум энергии, светят достаточно ярко, а по уровню долговечности уверенно выигрывают у конкурентов. Более того, при использовании такого типа светильников можно будет легко менять яркость освещения. Обычно с помощью светодиодов создают декоративное освещение, обустраивая скрытую подсветку водоемов, ступенек, скамеек, фасада дома или же пряча их в кроне деревьев или кустарников;
оптоволоконные системы – новое слово в сфере садового освещения. Могут использоваться как источники основного или дополнительного света, для архитектурной подсветки и даже для украшения бассейнов и прудов. Состоит такая система из проектора (источник света для оптоволокна), оптического кабеля или волокна, общего ввода, резьбовых насадок и различных оконечных устройств. Получается, что при наличии всего одного генератора можно обеспечить освещением большую по площади территорию. Главными преимуществами системы становится простота в управлении, долговечность, экономичность и отсутствие требований к гидроизоляции светильников.

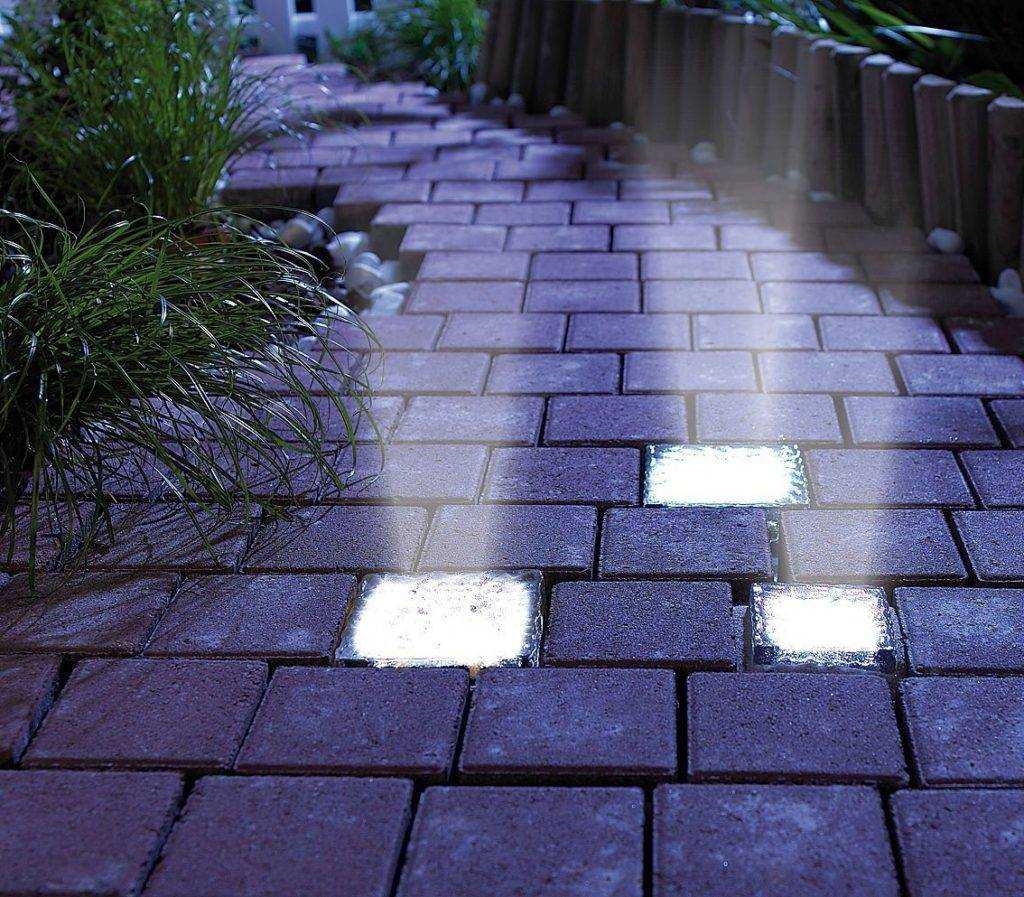

Отдельно стоит выделить такие интересные современные решения для освещения сада, как тротуарная плитка с вмонтированными в нее светодиодами и люминесцентная плитка с возможностью аккумулировать солнечную энергию в дневное время.
