Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные
Монтаж телевизионных розеток в последнее время стал общепринятым правилом при ремонте жилища и прокладке различных коммуникаций. В самом деле, это намного эстетичнее, чем кабель, тянущийся по всему плинтусу. Кроме того, такое техническое решение позволяет установить телевизоры в любой комнате. Однако розетки для их подключения имеют коренные отличия от тех, по которым подается электрическое питание. Если не учитывать эти особенности, качество изображения на экранах будет низким. Сегодня мы расскажем о том, как избежать подобного казуса.
Немного теории
Радиосигнал, посредством которого на экране телевизионного приемника появляется изображение, имеет ту же природу, что и бытовое электричество. Ему свойственны напряженность магнитного поля, сила тока и другие параметры. Он в той же степени имеет волновой характер, но вот частота изменения направления тока у него в тысячи раз выше.
По этой причине он не может передаваться по металлическим жилам из алюминия или меди – высокочастотное магнитное поле вытесняет ток на поверхность проводника, в результате чего уменьшается его эффективное сечение и растет электрическое сопротивление. В радиотехнике этот феномен получил название скин-эффекта. Для примера: на частоте 50 Гц (бытовое электропитание) толщина скин-слоя достигает 8,5 мм.
А на частоте 50 МГц (первый телевизионный канал) она равна 0,001 мм.
От антенны или другого источника радиосигнал передается по так называемому коаксиальному кабелю. Он состоит из внешней металлической оплетки, наполнителя из полиэтилена и центральной медной жилы. Проводящим слоем в нем является полиэтилен, а металлические части отражают волну.
Основным параметром коаксиального кабеля является волновое сопротивление, характеризующее степень затухания сигнала. В первую очередь оно зависит от диаметра кабеля и толщины слоя полиэтилена между оплеткой и центральной жилой. Традиционно оно равно 50 или 75 Ом.
И источник радиосигнала (антенна, роутер), и его приемник должны быть согласованы по волновому сопротивлению с коаксиальным кабелем. Если это условие не соблюдено, то волна отразится от препятствия и погаснет – если вы и увидите на экране какое-либо изображение, то с очень большими искажениями.
Виды телевизионных розеток
Телевизионные розетки являются коммутационным устройством, к которому по коаксиальному кабелю подводится радиосигнал на частотах свыше 10 кГц. От электрических штепселей внешне они отличаются разъемом – он такой же, как и входной кабельный разъем на телевизоре. Для подключения к нему используется так называемая фишка. Эти розетки бывают трех типов:
- Простая одинарная.
- Проходная.
- Оконечная.
Простая одинарная розетка – это всего лишь оформленное место закрепления коаксиального кабеля и телевизионного разъема. Она не имеет никаких согласующих устройств, поэтому сигнал, дойдя до нее, частично отражается и ослабляется. Этот эффект усиливается, если к розетке не подключен приемник.
Но обычно ослабление не превышает 2 дБ – примерно 1,6 раза. Одинарной ее называют именно из-за эффекта отражения сигнала обратно в кабель, в результате чего в нем возникает стоячая волна, которая повлияет на качество изображения, если между антенной и одинарной розеткой будет включен еще один телевизионный приемник.
Схемы подключения
Розетки можно соединять последовательно или по схеме «звезда».
Проходная или последовательная схема выглядит следующим образом:
В такой модели в начале цепи устанавливаются проходные ТВ-розетки. От каждой из них будет отходить два кабеля – один к телевизору, другой к следующей проходной розетке. В конце будет стоять оконечная розетка. Учитывайте, что от звена к звену мощность сигнала будет падать.

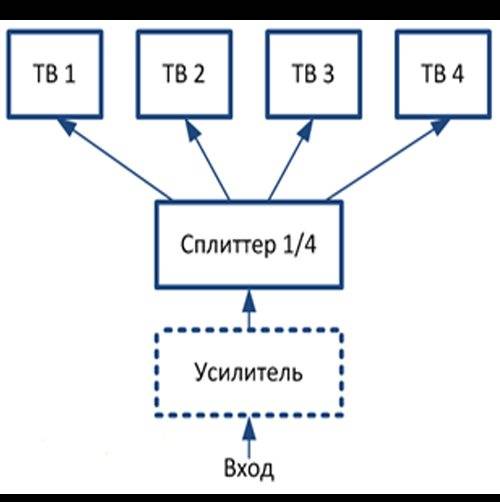

Схема «звезда» или параллельная схема выглядит так:
В схеме «звезда» присутствует усилитель сигнала. Обычно мощности, которая подается на входной ТВ-кабель, хватает на один, максимум два приемника. А если их больше, нужно либо усиливать сигнал с помощью приемника, либо попросить у провайдера добавочную мощность.
После усилителя или после входа устанавливается сплиттер, от которого будет уходить несколько кабелей – отдельный к каждому телевизору. Например, Legrand Valena Делитель ТВ под F-разъем 5-1000 МНz.
Если все ТВ розетки в системе «звезда» будут задействованы, то можно использовать простые и оконечные модели. Если одна линия останется незанятой, нужно взять оконечные розетки, в этом случае на экранах не будет искажений.
Схема «звезда» удобна для монтажа и проверки – все провода собираются в одной точке, а неисправность на одной линии не скажется на состоянии другой. Эта схема подразумевает минимальные потери мощности сигнала, которые с помощью усилителя и вовсе можно свести к минимуму.
Независимо от схемы соединения следует обговорить с провайдером один момент – это количество телевизоров, которые можно ставить на линию бесплатно. У некоторых нет лимита, другие требуют доплату, а при самовольном подключении лишних приборов могут выписать штраф.
Важные рекомендации по подключению кабеля до антенной розетки
1. Правильное расположение антенной розетки
Перед подключением кабеля до антенной розетки важно выбрать правильное место для ее установки. Розетка должна быть установлена вблизи телевизора или другого приемника, чтобы кабель не требовал дополнительной длины и не создавал лишних изгибов
Также необходимо учитывать доступность розетки для проверки и обслуживания.
2. Проверка стабильности сигнала
Перед подключением кабеля до антенной розетки, рекомендуется проверить стабильность сигнала, особенно если находитесь в местности с плохим приемом. Для этого можно использовать специальные устройства, например, тестеры сигнала или телевизионные приемники с встроенным индикатором мощности сигнала.
3. Использование качественного кабеля
Для подключения кабеля до антенной розетки следует использовать кабель высокого качества, который обеспечивает надежную передачу сигнала. Желательно выбирать кабель с низким уровнем помех и хорошей экранировкой, так как это снизит возможность потери сигнала и вмешательства внешних источников.
4. Использование разъемов соответствующего типа
При подключении кабеля до антенной розетки необходимо использовать разъемы, которые соответствуют типу кабеля и антенной розетке. Обычно используются коаксиальные разъемы типа F, которые обеспечивают надежное и качественное соединение. Перед подключением стоит проверить правильность соединения разъемов и их надежность.
5. Правильное монтажное соединение
Кабель до антенной розетки можно подключить двумя способами: прямым и монтажным соединением. При прямом соединении кабель просто вставляется в разъем антенной розетки. При монтажном соединении кабель разделывается на две части, которые подключаются к отдельным разъемам антенной розетки. Этот способ может быть полезен, если необходимо разделить сигнал на несколько приемников.
Виды кабельных разъемов
Тип разъема
Описание
F-разъем
Наиболее распространенный тип разъема, используется для коаксиальных кабелей
TNC-разъем
Используется для коммуникационного оборудования
BNC-разъем
Используется в системе видеонаблюдения и других аналоговых сигналов
SMA-разъем
Используется в мобильных коммуникациях и других радиосистемах
6. Проверка соединений
После подключения кабеля до антенной розетки необходимо проверить соединения на надежность и качество. Рекомендуется проверить соединения на отсутствие люфтов и уверенно сидящие разъемы. Если обнаружатся проблемы с соединениями, их следует исправить, чтобы обеспечить надежную передачу сигнала.
7. Тщательный монтаж кабеля
При монтаже кабеля до антенной розетки следует быть тщательным и аккуратным. Кабель должен быть прокладан таким образом, чтобы не подвергаться изгибам, скручиванию или повреждению. Также необходимо обеспечить достаточное запасное пространство, чтобы в случае необходимости можно было легко проверить и заменить кабель.
Следуя этим важным рекомендациям, вы сможете правильно и надежно подключить кабель до антенной розетки. Это позволит наслаждаться качественным сигналом и стабильным приемом телевизионных и радиопрограмм.
Схемы подключения TV розеток
С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.
Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.
Подключение розеток для тв по схеме «звезда»
Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.
| Сплиттер на 2 ТВ | Сплиттер на 3 ТВ | Сплиттер на 4 ТВ |
У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».
Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.
Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.
Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.
Плюсы «звёздного» подключения
- Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
- Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
- Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.
Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

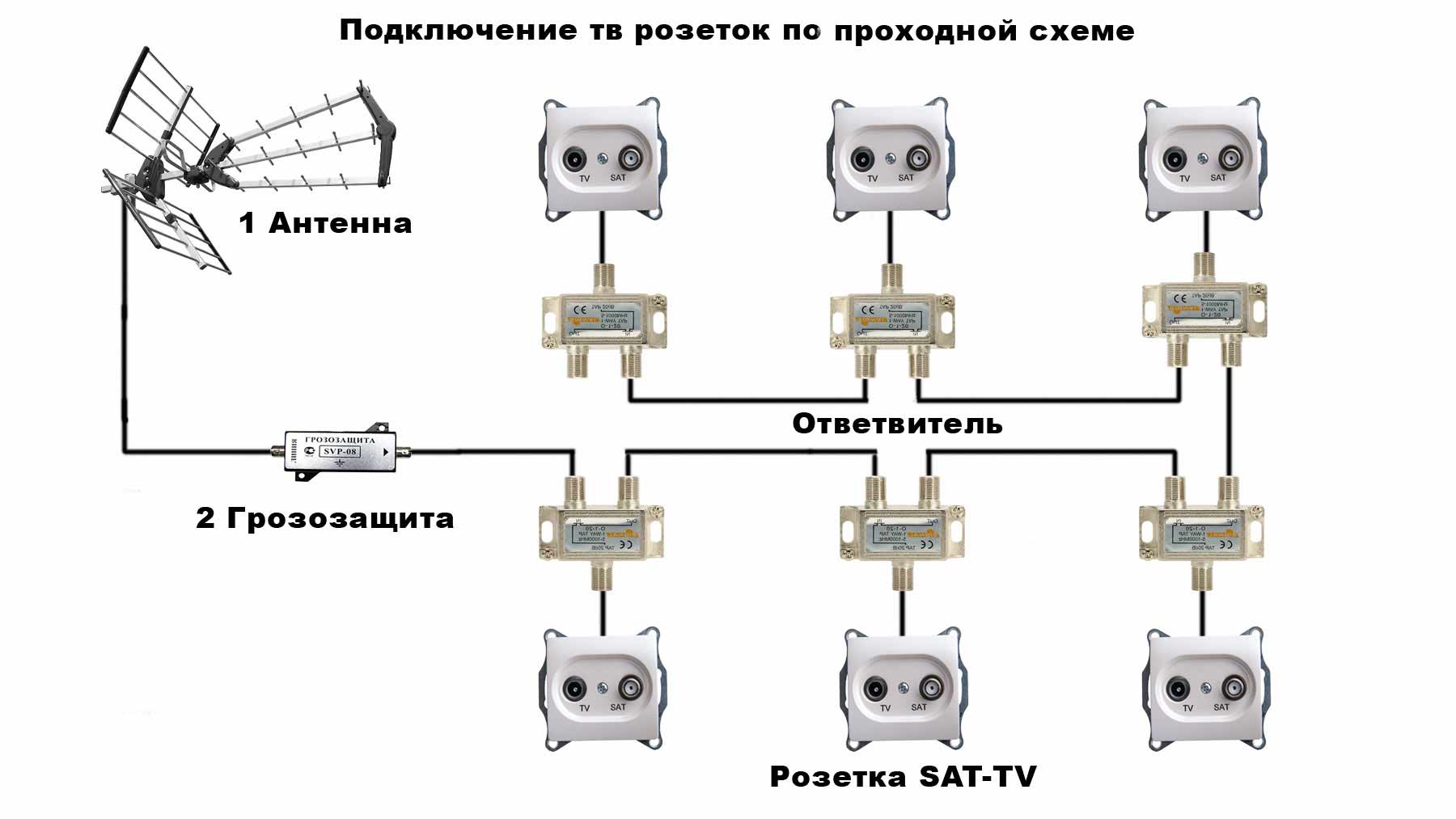

Подключение по проходной схеме
Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.
Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.
Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.
Со схемами худо-бедно определились, теперь давайте поговорим об установке.
Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой
Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)
Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

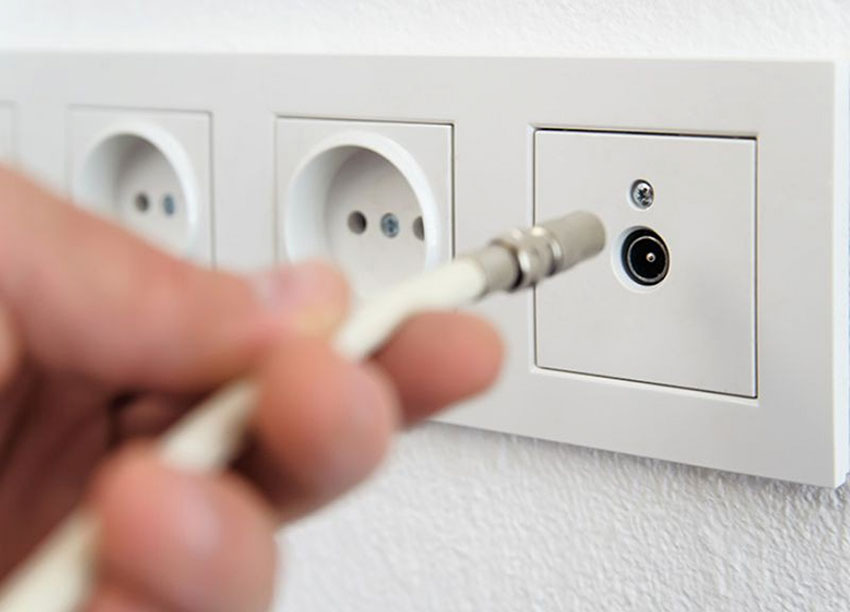

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.
В традиционном представлении подключение телевизора к сети вещания представляет собой антенный кабель, торчащий из стены или топорно выглядывающий из-за тумбочки в комнате. И, ведь, частенько передвигаясь по квартире, он так и норовит запутаться в ногах. Заглянув за шкаф, можно увидеть смотанную пыльную кабельную бухту. И, начиная уборку, либо попросту передвигаясь по комнате, довольно просто нечаянно задеть его, что повлечет за собой падение качества сигнала, либо вообще его потерю. Избавиться от данной проблемы позволяет подключение телевизора к телевизионной розетке. Благо сейчас аккуратно спрятать антенный кабель довольно легко. Справиться с этим помогают плинтуса с . Далее, уже в нужных местах требуется произвести установку специальной электрической точки. В этой статье мы рассмотрим, как производится подключение ТВ розетки своими руками
Подключение телевизионной розетки
Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:
- Подготовить и установить подрозетник. Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
- Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.

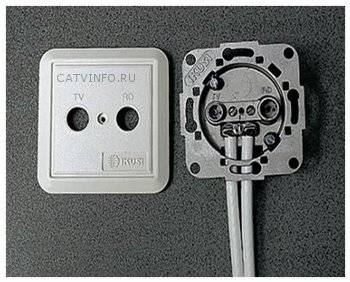

- Отделить корпус от лицевой панели и суппорта.
- Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
- Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
- Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
- Установить лицевую часть tv розетки.
- Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)
Как подключить телевизионную розетку
Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:
— внешняя накладная телевизионная розетка
— розетка скрытого подключения (вмонтированная в стену)
— проходная телевизионная розетка
По выполняемым функциям все розетки следует разделить на:
Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.
Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:
Собственно, сама телевизионная розетка.
Инструмент для снятия изоляции.
Отвертки.
Ударная дрель или перфоратор.
Крепежные детали.

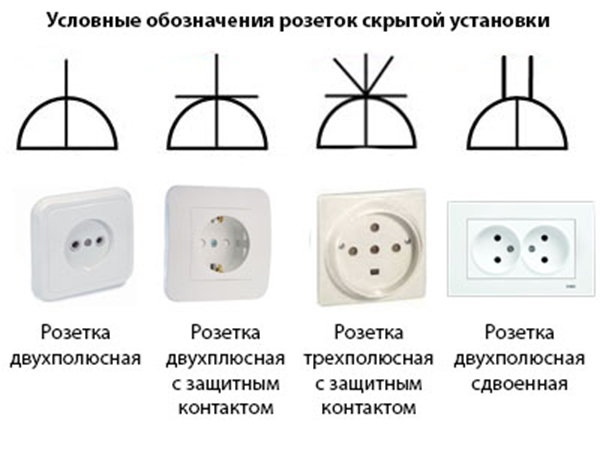

Схема подключения тв розетки скрытой установки.
На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.
Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.
На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож
При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте
На четвертом этапе нужно закрепить центральную жилу в розетке винтом.
На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена
Схема подключения накладной розетки.
Подключить розетку телевизионную накладного типа в значительной степени проще. Для того, чтобы установить розетку под тв кабель накладного типа нужно:
Снять изоляцию с кабеля.
Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
Закрепить центральную жилу внутри корпуса.
Собрать корпус и установить его на место.
Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.
Заранее спасибо дорогой друг!
Что такое оконечная розетка?
Оконечная розетка отличается от одинарной наличием в ней согласующего устройства. Обычно это ферритовое кольцо с двумя-тремя витками провода, соединяющего точку зажима центральной жилы кабеля и центральный штырь разъема.
Что значит проходная розетка?
Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.
Что такое ТВ розетка?
Телевизионная розетка (ТВ розетка) — это устройство, предназначенное для подключения телевизора к телевизионной, спутниковой или радиосети.
Какие розетки нужны для подключения телевизора?
Какие нужны розетки для телевизора и сколько?
- Электрическая розетка – 2шт.
- Тв-розетка – 1шт.
- Интернет розетка (RJ45) – 1шт.
- Антенный кабель до розетки, подводится чаще всего из слаботочной распорядительной коробки, которая есть практически в любой современной квартире, чаще всего она располагается под электрическим щитом.
Что такое ТВ розетка звезда?
Это вариант подключения по схеме «звезда», то есть каждое такое устройство напрямую подсоединяется к TV-сплиттеру по одной линии. Она распределяет сигнал на три коннектора (выходных), для подключения спутника, радио- и телеприемника. … Такие розетки имеют два выхода для подключения радио- и телеприемника.
Сколько нужно розеток для телевизора?
Для подачи питания на телевизор обычно достаточно одной электрической розетки. Часто рядом с ним на стенке или телевизионной тумбе располагаются внешняя аудиосистема, интернет-роутер, ТВ-приставка и другие потребители электроэнергии.
Можно ли тянуть телевизионный кабель рядом с электрическим?
Как протянуть телевизионный кабель (интернет — кабель) вместе с электрическим Итак, вместе с силовыми кабелями нельзя прокладывать кабели связи. Наводки от силового кабеля могут полностью уничтожить сигнал в кабеле связи или значительно его исказить. Лучше всего, укладывать низкоточные кабели в металлическую гофру.
Какие бывают телевизионные розетки?
Розетки делятся на два типа: проходные и оконечные, а также по назначению: TV – для наземного телевидения, R – радио, SAT – спутникового телевидения. В продаже можно встретить следующие комбинации телевизионных розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.
Как правильно соединить кабель антенны?
Соединить кабель возможно тремя способами: ☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса; ☞ С использованием переходника TV F-гнездо — F-гнездо; ☞ Пайкой паяльником.
https://youtube.com/watch?v=cxNbTePjH8U
Что такое Розетка TV SAT?
Телевизионная антенная розетка для скрытой установки. Предназначена для подключения радио- и телевизионных приемников, которые используются для приема эфирных или спутниковых, аналоговых или цифровых сигналов. Установка в сети типа «шлейф» в качестве оконечной. Подходит для использования в качестве одиночной.
Зачем нужна ТВ розетка?
ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике.
Для чего нужна розетка HDMI?
HDMI – это цифровой интерфейс для передачи звуковых и графических данных высокого качества между различными устройствами. … Лучший выход – монтаж HDMI-розетки, которая позволит спрятать все провода и другие элементы в стене или под полом.
Где установить розетки для телевизора?
ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА
В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте
120см от пола до центра экрана.
На каком расстоянии от пола делают розетки под телевизор?
Нормальным расстоянием от пола до центральной части розетки считается длина 120 см – 140 см. Относительно телевизора – немного ниже верхнего края.
Как спрятать розетки за телевизором?
Под телевизором можно разместить навесную панель со встроенным отсеком для проводки, с закрывающейся дверцей. Неплохо под экраном будет смотреться банкетка. Но наиболее распространенным способом спрятать шнур, идущий от телевизора – разместить под ним практичную мебель: тумбу или пенал.
Как спрятать ТВ-провод в квартире
Впрочем, купить сплиттер недостаточно. Для начала необходимо составить схему, при использовании которых будет реализовано наименьшее количество разветвлений и розеток. Чем их больше, тем сильнее затухание сигнала. При составлении плана нужно руководствоваться несколькими правилами:
- расстояние от кабеля до электропроводки должно быть более 10 см;
- нельзя оставлять незащищенным провод там, где он может быть поврежден;
- если длина кабеля составит более 30-40 м, может потребоваться усилитель сигнала;
- чем меньше сгибов, тем ниже вероятность излома кабеля;
- провода должны быть надежно скрыты от детей и домашних животных;
- телевизионный кабель относится к слаботочным, если прокладывать его вместе с другими проводами, то стоит также выбирать слаботочку.
Также придется задуматься над тем, какой способ спрятать кабель больше всего подходит в конкретной ситуации.

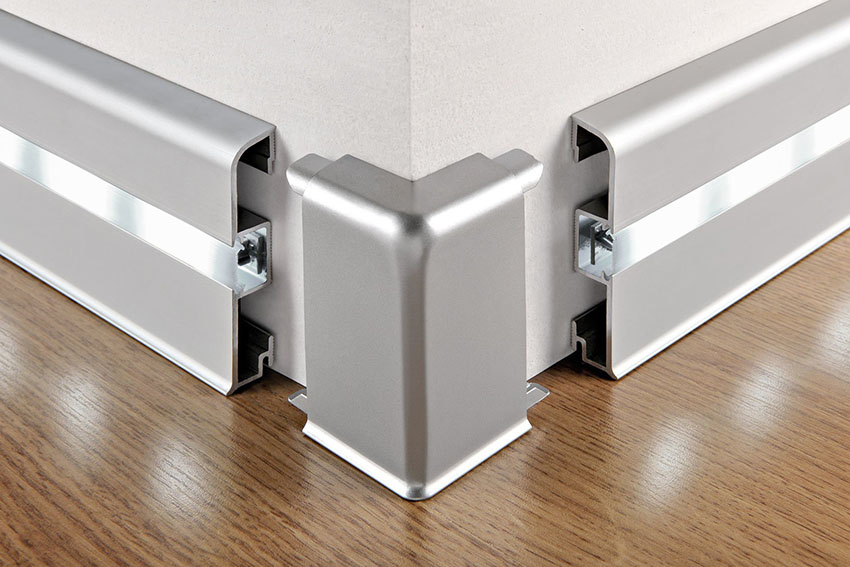

Самый популярный вариант — использование плинтусов с кабель-каналом. Способ очень простой и не требует практически никаких дополнительных навыков. Однако при этом придется отдельно позаботиться о порогах. Очевидный минус: в некоторых случаях кабель-канал может выглядеть чужеродным элементом дизайна.
В том случае, если в квартире идет или планируется ремонт, кабель стоит спрятать в штробы. Такое решение позволит избежать каких-то проблем с декорированием, да и от детей и животных провода можно спрятать надежно. А выход кабеля реализовать в виде розетки. Главный недостаток такого подхода — «капитальность». В том случае, если захочется телевизор переставить розетку тоже придется переносить.
Вариант решения данной проблемы достаточно прост — штробы можно прокладывать не по всей стене, а от розетки до плинтуса. Тогда объем повреждений, если кабель нужно будет перенести, окажется минимальным.
Кстати, отверстия можно делать не в стене, а в полу. Тогда под полами каналы будут незаметны при переносе кабеля. Впрочем, здесь все зависит от того, какое напольное покрытие в квартире использовали.
Еще один способ спрятать телевизионный провод: задуматься о декорировании. Можно выбрать дизайн помещения, при котором кабель станет частью стиля. А можно использовать различные держатели и наклейки, которые позволят оригинально обыграть совсем не скрытый от взглядов коаксиал.
Правда, у такого способа есть минус — доступность коммуникаций для животных. И если вы решите завести щенка, вполне можете столкнуться с необходимостью менять перекушенный телевизионный кабель.
Виды розеток
Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.
Одиночная розетка или розетка по типологии звезда
Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.
Одиночная розетка
- Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
- Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.
Проходная розетка
Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.
Проходная розетка
- Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
- Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
- Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.
Оконечная розетка
Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.
Оконечная розетка
Итак:
- Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
- Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
- Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.
Одиночные розетки с двумя выводами и другие виды ТВ розеток
Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.
- Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
- Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.
Тройная розетка
- Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
- Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 - 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.
Разводка телевизионного кабеля по квартире
С немалыми расходами на покупку антенны, ТВ-приставок, телевизора, а часто и не одного, требования к качеству изображения очень высоки. Часто мы забываем, что ещё на этапе строительства дома нужно позаботиться, чтобы разводка ТВ кабеля по квартире была качественной. Это необходимая инвестиция для обеспечения приёмников сильным и непрерывным сигналом на протяжении многих лет использования, а саму систему – возможностью подключения новых электронных устройств без необходимости её переделки.
Чтобы прокладка телевизионного кабеля по квартире была профессиональной, сознательные жильцы могут найти монтажника слаботочных сетей с соответствующими навыками для её разработки, а могут задействовать собственные знания и силы.
