Как установить трехполюсную штепсельную розетку своими руками

Устройство трехполюсной штепсельной розетки

Трехполюсная штепсельная розетка

Промышленные изделия с тремя штепселями – востребованный товар, пользующийся большим спросом у населения. Основными элементами конструкции являются:

• Корпус, традиционно изготавливаемый на основе прочных и стойких пластиковых материалов.
• Задняя крышка из того же пластика, обеспечивающая надежную защиту внутренних пространств от случайных контактов, а также от попадания пыли, грязи и влаги.
• Три комплекта линейных медных шин, используемых в качестве соединительных и разводящих проводников (фаза, нуль и заземление).

Контакты штепсельной розетки

Крышка розетки закрепляется на корпусе несколькими парами надежных винтовых креплений, подходящих под крестообразную отвертку. После ее удаления открывается доступ ко всем внутренним узлам изделия, позволяющий непосредственно подсоединять ее к действующей электросети. Самое главное – разобраться с рабочими шинами, к которым подсоединяются фазный и нулевой провода, а также с клеммами для подключения защитного заземляющего проводника.

Установка скрытой и наружной штепсельной розетки трёхполюсного типа

Трёхполюсная штепсельная розетка — это один из самых популярных видов конструкций. Она предназначена для подключения различных электрических приборов к сети. Это устройство очень просто монтируется и качественно выполняет предусмотренные обязанности. При правильной эксплуатации такая розетка может прослужить довольно длительный период и стать незаменимым помощником.

• Устройство штепсельной розетки
• Параметры классификации
  • По используемой электросхеме
  • В зависимости от вида конструкции
  • По степени защиты от влаги
• Самостоятельный монтаж
  • Наружный способ
  • Утопленный вариант
• Советы профессионалов

Установка коробки распределения

Для установки коробки распределения выполните следующие шаги:

1. Выберите место установки коробки распределения. Оно должно быть доступным и безопасным с точки зрения электробезопасности.
2. Отключите электрическую сеть, отключив автоматический выключатель или сняв предохранители.
3. Откройте крышку коробки распределения и просверлите отверстия для крепления на выбранной поверхности.
4. Закрепите коробку распределения на выбранной поверхности, используя винты и дюбели.
5. Пропустите провода через задний вырез в коробке распределения и подключите их к соответствующим клеммам. Убедитесь, что провода правильно закреплены и надежно затянуты.
6. Установите крышку коробки распределения и закрепите ее при помощи винтов.
7. Включите электрическую сеть, проверьте работоспособность установленной коробки распределения при помощи тестера.

При установке коробки распределения следует следить за соблюдением электробезопасности, не допускать попадания влаги и обеспечить правильное соединение проводов. Если у вас нет достаточного опыта в работе с электричеством, лучше обратиться за помощью к профессиональному электрику.

Материал розетки

При выборе розетки для открытой установки важно обратить внимание на ее материал. От материала розетки зависит не только ее внешний вид, но и ее качество и долговечность

Наиболее популярные материалы, из которых изготавливают розетки для открытой установки:

• Пластик. Розетки из пластика характеризуются низкой стоимостью и легкостью в установке. Пластиковые розетки обычно имеют простой дизайн и могут быть выполнены в разных цветах. Однако, пластиковые розетки могут быть менее прочными и менее долговечными по сравнению с розетками из других материалов.
• Металл. Розетки из металла обладают прочностью и долговечностью. Они могут быть выполнены из разных металлических сплавов, таких как латунь или нержавеющая сталь. Розетки из металла часто имеют стильный и элегантный дизайн, и могут быть использованы для создания интересных интерьерных решений. Однако, розетки из металла могут быть более дорогими по сравнению с пластиковыми розетками.
• Стекло. Розетки из стекла позволяют создать эффектный внешний вид и придают интерьеру особую изящность. Они могут быть выполнены из прозрачного или цветного стекла. Розетки из стекла могут быть прочными и долговечными, однако, они могут быть более хрупкими и требовать более аккуратного обращения.

Выбор материала розетки зависит от ваших предпочтений и требований к дизайну и качеству. При выборе розетки, учитывайте особенности вашего интерьера, а также условия эксплуатации.

Установка отдельных электрических точек

После выбора конкретных изделий, прокладки проводки, производится установка штепсельных розеток. Здесь все зависит от того, какая конструктивная схема выбрана.

Для утопленной двухполюсной розетки с заземляющим контактом или без него предварительно проделывается отверстие в стене на месте установки подрозетника. Выбор инструмента (перфораторы, болгарки, корончатые сверла и т. д) при этом зависит от материала поверхности. На этапе подключения (после установки стакана) клеммную колодку с крепежом отделяют от декоративной рамки, производят монтаж и закрепление элементов в подрозетнике. После этого лицевая панель прикручивается, а установку можно считать завершенной.

Накладные розетки для открытой сети перед монтажом также разбирают, но в отличие от утопленной, здесь нет необходимости штробить стены. Подрозетник с клеммным блоком прикручивается дюбелями к поверхности. После этого подключаются провода и устанавливается крышка.

Штепсельная розетка – это один из тех элементов, которые окружают человека в его бытовой и профессиональной деятельности. Тем не менее, к их выбору следует относиться довольно скрупулезно, ведь от этого зависит безопасная работа всех электроприборов и самой сети.

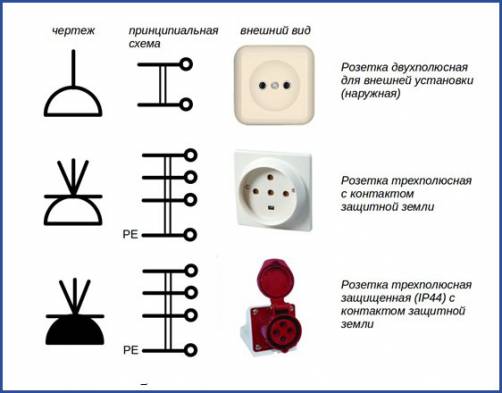

Обозначения розеток для схем и чертежей

Для обозначения розеток используется полукруг дугой вверх. Обозначение на чертежах отличается от изображения на принципиальных схемах. На рисунке показано несколько наглядных примеров обозначений.

Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).

Розетка с заземляющим контактом обозначается горизонтальным штрихом, проходящим по касательной. Это не признак скрытой установки, как думают некоторые. Розетка для установки в стены обозначается вертикальной чертой внутри полукруга. Условные обозначения розеток могут дополняться символами выключателей («кочергой») — Г-образными штрихами, если они выполняются совместно с ними.

Все эти обозначения никак не связаны с подключением, последние выполняются по принципиальной электрической схеме, это совсем другой документ. Чертеж проводки необходим только для монтажа розеток и выключателей, для установки щитков и прокладки трасс проводки. Подключение делается позже, во избежание путаницы. Подробнее о подключении розеток можно почитать тут.

Комбинация розеток AMAXX (920003)

• Код товара 9516875
• Артикул 920003
• Производитель MENNEKES/AMAXX

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Проверка проводки

Перед подключением трехместной штепсельной розетки необходимо проверить проводку, чтобы снизить риск возникновения короткого замыкания или пожара. Проверка проводки включает следующие шаги:

1. Отключите электричество: перед проведением любых работ с проводкой необходимо отключить электрическое питание. Это может быть выполнено путем выключения соответствующего автоматического выключателя или снятия предохранителя.
2. Проверьте провода на целостность: визуально осмотрите провода на наличие повреждений, трещин, изоляции, перегибов или обнаженных участков. Если обнаружены повреждения, необходимо заменить провода перед подключением розетки.
3. Проверьте правильность подключения проводов: убедитесь, что провода правильно подключены к розетке и соответствуют цветовым маркировкам. Обычно фазный провод соединяется с контактом «Фаза» (обычно синий или коричневый), нулевой провод — с контактом «Ноль» (обычно желтый или зеленый с желтыми полосками), а защитный провод (земля) — с контактом «Земля» (обычно зеленый или желтый).
4. Проконтролируйте заземление: проверьте, есть ли наличие заземляющего провода и правильно ли он подключен. Проверку можно выполнить с помощью мультиметра или при помощи специального проверяющего прибора.
5. Проверьте нагрузку на проводку: убедитесь, что нагрузка на проводку не превышает допустимые значения. Обычно это указано в технических характеристиках проводника и рассчитывается с учетом длины провода, сечения и мощности подключаемых устройств.
6. Используйте тестер для проверки работы розетки: после подключения розетки, используйте тестер для проверки правильности подключения и наличия напряжения.

Проверка проводки перед подключением трехместной штепсельной розетки поможет обеспечить безопасность использования электроустройств и предотвратить возможные неполадки.

Как выбрать правильно

Выбор розетки штепсельной трехполюсной зависит от конкретных условий, таких как тип устройства, его мощность и частота использования. Но некоторые основные критерии мыслим.

Тип розетки — выберите правильный тип розетки для вашей страны

Разные страны имеют разные стандарты и требования к розеткам, поэтому обратите внимание на это, чтобы избежать возможных проблем и безопасности.

Количество полюсов — розетки штепсельные могут быть двух-, трех- или четырехполюсными. Если вы выбираете розетку для устройства, которое потребляет большое количество электроэнергии, выберите трехполюсную розетку для безопасности.

Мощность — при выборе розетки, помните о мощности вашего устройства

Выберите розетку, которая может обеспечить достаточное электропитание для вашего устройства. Обычно на розетках указывается максимальная мощность, которую они могут выдержать.

Качество — старайтесь выбирать розетки от проверенных производителей известных брендов, чтобы быть уверенным в их качестве.

Следуя этим простым советам, вы можете выбрать правильную розетку для своих нужд и обеспечить безопасное и эффективное использование ваших устройств.

Тип установки

По типу установки различают две разновидности представленного электрического оборудования. Розетка штепсельная скрытой установки предназначена для монтажа внутри помещений. Ее основная часть (колодка и контакты) погружена в стену. Корпус практически не выступает наружу. При помощи особого механизма нижняя часть изделия крепится к стенкам монтажной коробки. Узел проводов погружен в нее и плотно прижимается внутри. Такая конструкция позволяет штепсельной вилке плотно прилегать к контактам пластины.

Штепсельная розетка открытого типа крепится к стене. Эти разновидности чаще всего имеют различные дополнительные декоративные и функциональные элементы.

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

• Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
• Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
• Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

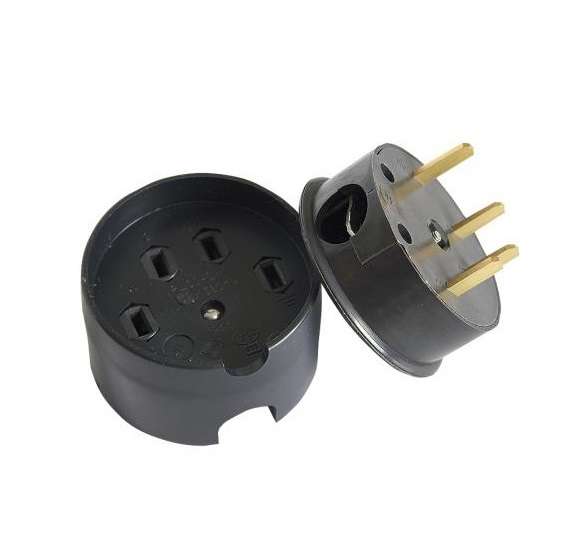

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

Самостоятельный монтаж

Перед самостоятельной установкой розеток любого типа потребуется ознакомиться с основными приемами их монтажа, соответствующими двум вариантам прокладки подводящих проводов.

Наружный способ

Розетка штепсельная трехполюсная, предназначенная для наружной установки, монтируется непосредственно на стене помещения или на специальном подрозетнике, закрепляемом на стенной поверхности. Соединительные провода подводятся к ней по той же плоскости и размещаются в пластиковом кабель канале, с которого предварительно снимается защитная крышка. После укладки в него жгута из проводников последние подводятся к розеточному корпусу и подсоединяются к соответствующим контактам.

Для присоединения проводов к клеммам (разъемам) крышку розетки необходимо снять с корпуса. По завершении монтажных операций изделие полностью собирается, крышки кабельных каналов возвращаются на свое место.

Утопленный вариант

Внутренняя штепсельная розетка

Когда устанавливается утопленная розетка, для нее подготавливается ниша в стене, по форме соответствующая контурам монтажной коробки. Для выборки стенного материала потребуется особый инструмент, называемый штроборезом. Если такого прибора в домашнем хозяйстве не имеется, для нарезки канавок допускается использовать обычную болгарку.

В стене в зоне установки по продольной оси прорезается несколько штроб, которые посредством зубила выравниваются в форме прямоугольника нужного размера. Последующие операции:

1. В готовую продольную нишу замуровывается установочная коробка.
2. К розетке со снятой задней крышкой подсоединяются проложенные в штробах подводящие провода.
3. На завершающей стадии работ крышка возвращается на место, крепится в монтажной коробке посредством распорочных винтов.

Далее останется замуровать участки стен с подводящими проводами и закрыть розетку снаружи декоративной панелью.

Установка скрытой и наружной штепсельной розетки трёхполюсного типа

Трёхполюсная штепсельная розетка — это один из самых популярных видов конструкций. Она предназначена для подключения различных электрических приборов к сети. Это устройство очень просто монтируется и качественно выполняет предусмотренные обязанности. При правильной эксплуатации такая розетка может прослужить довольно длительный период и стать незаменимым помощником.

• Устройство штепсельной розетки
• Параметры классификации
  • По используемой электросхеме
  • В зависимости от вида конструкции
  • По степени защиты от влаги
• Самостоятельный монтаж
  • Наружный способ
  • Утопленный вариант
• Советы профессионалов

Виды электрических розеток в разных странах

Мало того что в разных странах бытовые сети имеют разное напряжение, во многих из них розетки имеют особую форму. Перед поездкой надо узнать, какой формы розетки в стране, чтобы купить соответствующий переходник. Они, конечно, есть там, но в незнакомом месте найти может быть непросто.

В нашей стране используются розетки Евростандарта

Во многих странах Европы розетки используются такие же, как у нас, вот только практически везде они с защитным заземлением. Розетки евростандарта используют в следующих странах:

• Германия;
• Испания;
• Чехия;
• Польша;
• Болгария;
• Бельгия;
• Венгрия;
• Литва;
• Латвия;
• Словения;
• Швеция.

Тут никаких новостей: привычные для нас вилка с розеткой, никакие переходники не нужны. В других странах Европы электроустановочные изделия имеют свои собственные стандарты. Но в магазинах можно найти переходники на евростандарт, а в зданиях современной постройки зачастую установлены два вида розеток, так как используются приборы с вилками обоих видов.

Виды электрических розеток в разных странах

В некоторых странах Евросоюза установлены электророзетки другого вида. В основном у них в вилках по три штекера, соответственно в розетках по три отверстия. Штекер, к которому подведено защитное заземление, может быть той же формы что и фазные, или иметь другое сечение. В Италии в вилках три штекера (фаза, ноль и земля) — они имеют одинаковые размеры и форму и расположены в одну линию недалеко друг от друга, «земляной» штекер — средний. Такой тип розеток и вилок называется тип L.

Разные типы электрических розеток в странах мира

В Швейцарии тоже три круглых штекера, но средний земляной расположен ниже и все три контакта образуют треугольник — это тип розетки N.

Похожая картина в Индии, но заземляющий контакт имеет большее сечение и расположен немного ниже чем у швейцарских розеток — треугольник получается равносторонний (тип К).

Типы электрических контактов в странах мира

В США, Канаде, Филиппинах, Таиланде и Японии, в вилках установлены прямоугольные штыри для фазных проводов и полукруглый для подключения защитного заземления. Расположены они на вершинах треугольника. В Великобритании штыри тоже прямоугольные, но они более толстые и имеют другую ориентацию в пространстве (тип G). Прямоугольные, но более тонкие штыри в Австралии, Новой Зеландии и Китае. Там розетки одинаковые, типа I.

Классификация штепсельных розеток

Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:

По типу конструкции

1. Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.
2. Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.

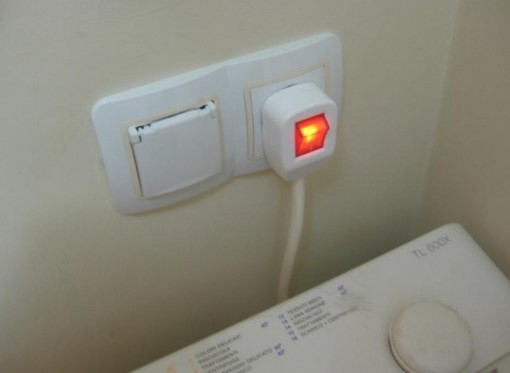

Штепсельная розетка с защитным контактом

По электрической схеме

Штепсельная розетка с защитным контактом. В этом устройстве защитный контакт должен соединяться с заземляющим проводом. Достаточно часто она пользуется популярностью только в том случае, если у вас в доме имеется заземление. Специальные гнезда для штифта располагаются немного ниже самого отверстия. Обычно их используют для электрических плит.

По уровню защиты от влаги

Влагозащищенные устройства необходимо устанавливать в помещениях, которые содержат в себе большое количество влаги. Таким образом, вы сможете надежно защитить свое устройство. Здесь разработчиками была предусмотрена защитная мембрана, которая выступает в роли защиты от влаги. Довольно часто влагозащищенные розетки устанавливают наружным способом.

Влагостойкие штепсельные розетки всегда нужно устанавливать в ванной комнате и других помещения с повышенной влагой

• Одноместные;
• Двухместные (Предусматривают в себе две пары колодок).

Отключение электричества

Перед подключением трехместной штепсельной розетки для открытой установки необходимо провести отключение электричества, чтобы избежать возможности поражения электрическим током. Вот несколько шагов, которые необходимо выполнить:

1. Выключите все электрические устройства. Перед началом работы убедитесь, что все лампы, устройства и электрическое оборудование в помещении выключены. При необходимости отключите их от сети, чтобы быть уверенным в своей безопасности.
2. Найдите главный выключатель. Обычно главный выключатель расположен в электрощитовой или вводном щитке. Он может быть помечен специальным значком или словом «Главный» или «Основной».
3. Выключите главный выключатель. Переведите рычаг главного выключателя в позицию «Выключено» или «Отключено». Убедитесь, что он находится в нижнем положении и надежно зафиксирован. Это обеспечит полное отключение электрического тока в вашем помещении.
4. Проверьте, что электричество отключено. Чтобы быть абсолютно уверенным, что электричество отключено, можно использовать тестер напряжения или мультиметр. Подключите его к любому розеточному отверстию, чтобы убедиться, что там нет электрического тока.

После выполнения всех этих шагов можно приступать к подключению трехместной штепсельной розетки для открытой установки, следуя инструкции и соблюдая все меры безопасности.

Удобство использования

Розетка трехполюсная с заземляющим контактом обладает рядом преимуществ, которые делают ее удобной в использовании:

Безопасность: наличие заземляющего контакта позволяет предотвратить возможные аварийные ситуации и обеспечивает защиту от поражения электрическим током

Это особенно важно при использовании электроинструментов и другой электротехники.

Универсальность: трехполюсная розетка позволяет подключать различные типы вилок и электроприборов, что делает ее удобной для использования в разных условиях. Совместимость с различными устройствами повышает гибкость и удобство использования.

Простота монтажа: розетка трехполюсная с заземляющим контактом имеет стандартные размеры и крепежные отверстия, что позволяет легко установить ее на стену или другую поверхность

Простота монтажа позволяет быстро подключить розетку и использовать ее сразу после установки.

Удобство в использовании: благодаря трехполюсной конструкции, розетка позволяет подключить несколько устройств одновременно. Это удобно в случаях, когда требуется одновременное подключение нескольких электроприборов. Кроме того, присутствие заземления улучшает качество электропитания и снижает риск повреждения электротехники.

В целом, розетка трехполюсная с заземляющим контактом обеспечивает удобство использования, безопасность и совместимость с разными типами вилок. Ее установка не требует особых затрат времени и усилий, а возможность одновременного подключения нескольких устройств делает ее незаменимой в быту и на производстве.
