Параметры
Для начала разберем маркировку розеток штепсельного типа. Обозначение состоит из букв и цифр, к примеру:
РШ-Ц- 20-0-01-10/220 – это розетка штепсельная утопленного типа при открытой проводке, однофазная, из серии с заземлением, используется в сети 220 В, 50 Гц.
Рассмотрим технические характеристики различных штепсельных розеток.
Малогабаритная модель РС-16-006 скрытой установки:
| Напряжение, В | 250 |
| Ток, А | 16 |
| Защита | IP20 |
| Климатические требования | УХЛ 4 |
| Габаритные размеры, мм | 80х80х30 |
| Полюса | 2 |
Фото — РС-16-006
Розетка штепсельная ПС-326-100 (марка ИЭК) — утопленного типа при открытой проводке:
| Ток, А | 40 |
| Напряжение, В | 24 |
| Кол-вот контактов | 7 |
Может использоваться для прицепа ВАЗ, КАМАЗ, КРАЗ и т. д.
Штепсельная низковольтная розетка 42В РП-2Б (РШ-п-2-о-IP43-01-10/42) утопленного типа при скрытой проводке для переносной или настольной лампы
| Напряжение, В | 42 |
| Размеры, мм | 61х61х50 |
| Ток, А | 10 |
| Климат | УХЛ |
| Количество полюсов | 2 |
Розетки нейтральные малогабаритные штепсельные типа НМШ (АНШМ2-310) к реле (их схема установки несколько отличается от классических моделей):
| Сопротивление, Ом | 310 |
| Напряжение, В | 12 |
| Отпускание якоря, В | 6,7 |
| Время отпускания, с | мгновенно |
Фото — НМШ
Виды штепсельных розеток с заземлением
Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.
- Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
- Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
- Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.
Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.
Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная
Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы. Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники
Вот почему немецкий вариант прижился в нашей стране
Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.
Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

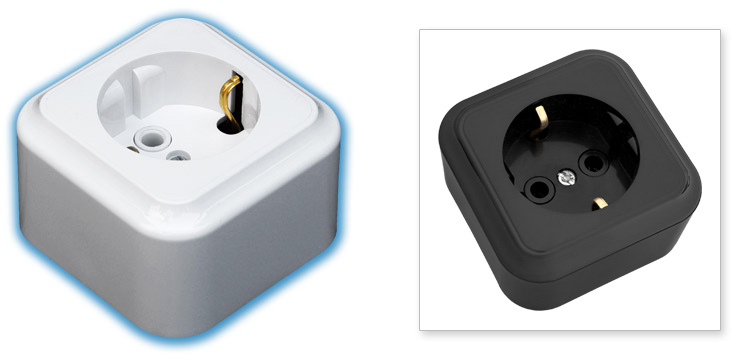

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.
Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.
Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.
Штепсельная розетка – это…
Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.
В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.
Различия штепсельных розеток
По внешнему виду двухконтактная розетка с заземлением сразу отличается от обычной гораздо большей глубиной соединительной части – порядка 20 мм против 5 мм у обычной. Трехконтактная может быть симметричного и несимметричного вида с плоскими или круглыми контактными отверстиями. В ней боковые полоски отсутствуют и заземляющий контакт находится напротив среднего отверстия. Несимметричная розетка не позволяет вставить вилку неправильно и поменять местами нулевой и фазный проводники внутри подключаемого электроприбора.
Если штепсельная розетка предназначена для , то керамическое основание помещают в пластмассовый корпус, который крепится к стене с помощью специального основания – подрозетника.
Розетка для внешнего корпуса не имеет и монтируется в специальной нише, в большинстве случаев цилиндрической формы. Для фиксации керамического основания в нише, с наружной стороны основания предусмотрена скоба с подвижными лапками с двух сторон, положение которых фиксируется винтами. Такая конструкция позволяет фиксировать её при диаметре ниши 65 – 75 мм. Затем на неё с помощью центрального винта с резьбой М2 ставят внешнюю панель, преимущественно пластмассовую, с отверстиями для контактов вилки. Расстояние между центрами отверстий для двухконтактной составляет 19 мм.
Розетки могут оснащаться устройствами, предотвращающими втыкание посторонних предметов детьми /проникновение насекомых. Обычно это подпружиненная непроводящая пластинка, которую можно отодвинуть только самой штепсельной вилкой.
Классификация штепсельных розеток
Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:
По типу конструкции
- Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.
- Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.
Штепсельная розетка с защитным контактом
По электрической схеме
Штепсельная розетка с защитным контактом. В этом устройстве защитный контакт должен соединяться с заземляющим проводом. Достаточно часто она пользуется популярностью только в том случае, если у вас в доме имеется заземление. Специальные гнезда для штифта располагаются немного ниже самого отверстия. Обычно их используют для электрических плит.
По уровню защиты от влаги
Влагозащищенные устройства необходимо устанавливать в помещениях, которые содержат в себе большое количество влаги. Таким образом, вы сможете надежно защитить свое устройство. Здесь разработчиками была предусмотрена защитная мембрана, которая выступает в роли защиты от влаги. Довольно часто влагозащищенные розетки устанавливают наружным способом.
Влагостойкие штепсельные розетки всегда нужно устанавливать в ванной комнате и других помещения с повышенной влагой
- Одноместные;
- Двухместные (Предусматривают в себе две пары колодок).
Принцип работы двухполюсной розетки
Двухполюсная розетка – это устройство, позволяющее подключать к сети электроприборы. Она состоит из двух отдельных проводников, называемых полюсами, которые служат для передачи электрического тока. Главная функция двухполюсной розетки – обеспечение безопасного подключения и отключения приборов от электрической сети.
Оба полюса розетки имеют разные функции:
- Фазовый полюс («живой» провод) – отвечает за подачу электрического тока от источника питания к подключенному прибору.
- Нейтральный полюс («нулевой» провод) – служит для возвращения тока обратно в источник питания.
Подключение прибора к розетке происходит путем вставки в нее контактов, которые соответствуют полюсам. При этом обеспечивается электрическая связь между прибором и полюсами розетки, что позволяет току протекать по цепи.
Для обеспечения безопасности в многих странах фазовый полюс розетки имеет более высокий потенциал электрического тока, чем нейтральный полюс. Это делается для того, чтобы в случае случайного прикосновения человека к фазовому проводу тока прошла через его тело и заземление, что способствует активации защитной системы и автоматическому отключению электроустановки.
Кроме прямой передачи тока, двухполюсная розетка может выполнять и другие функции:
- Предоставление защиты от короткого замыкания и перегрузки. Например, благодаря встроенному автоматическому выключателю, при превышении допустимого значения тока происходит автоматическое обесточивание подключенного устройства.
- Предотвращение проникновения пыли и влаги. Современные розетки оснащены защитными кожухами и уплотнениями, что позволяет использовать их в условиях повышенной влажности без риска поражения электрическим током.
При выборе и установке двухполюсной розетки необходимо учитывать требования безопасности и соответствие нормативным документам, чтобы обеспечить безопасность и надежность подключенных приборов.
Обзор штепсельных розеток утопленного и неутопленного типа
Научно-технический прогресс позволяет ежедневно получать доступ к новым гаджетам, облегчающим нашу жизнь. Большинство из них для работы требует подключения к электросети, которое обеспечивает штепсельная розетка. Это коммутирующий узел – точка, организовывающая соединение общей и отдельной, независимой цепи (электрической схемы гаджета).
По сути дела, под этим термином скрывается обычная бытовая розетка, но область ее применения, концептуальные, практические решения производителей, условия эксплуатации влияют на особенности оборудования.
- Для чего нужна розетка?
- Устройство розетки
- Разновидности штепсельных розеток
- Конструктивные отличия
- Электрическая схема
- Уровень защиты
- Количество рабочих колодок
- Рабочие показатели
- Установка отдельных электрических точек
Виды
Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:
- Внутренние;
- Внешние.
Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.
Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.

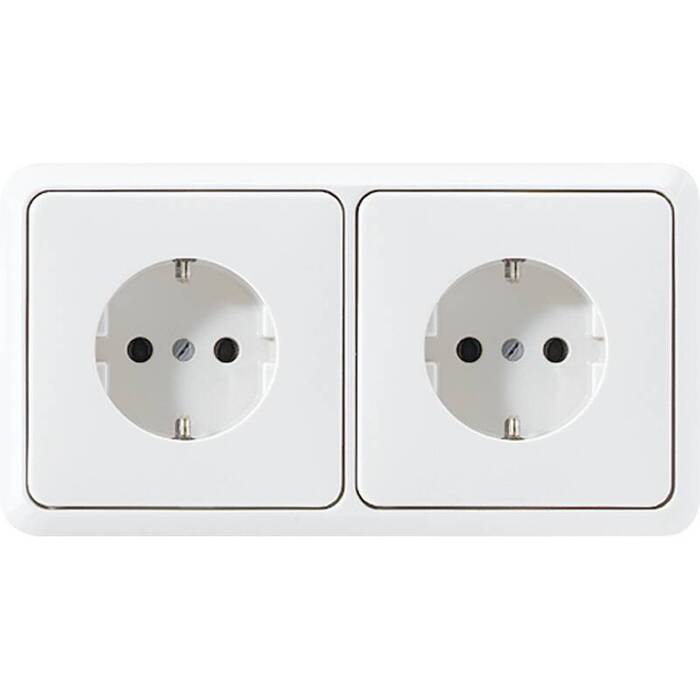

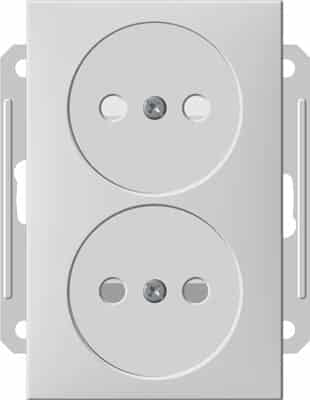

Фото — двухместная модель
По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.

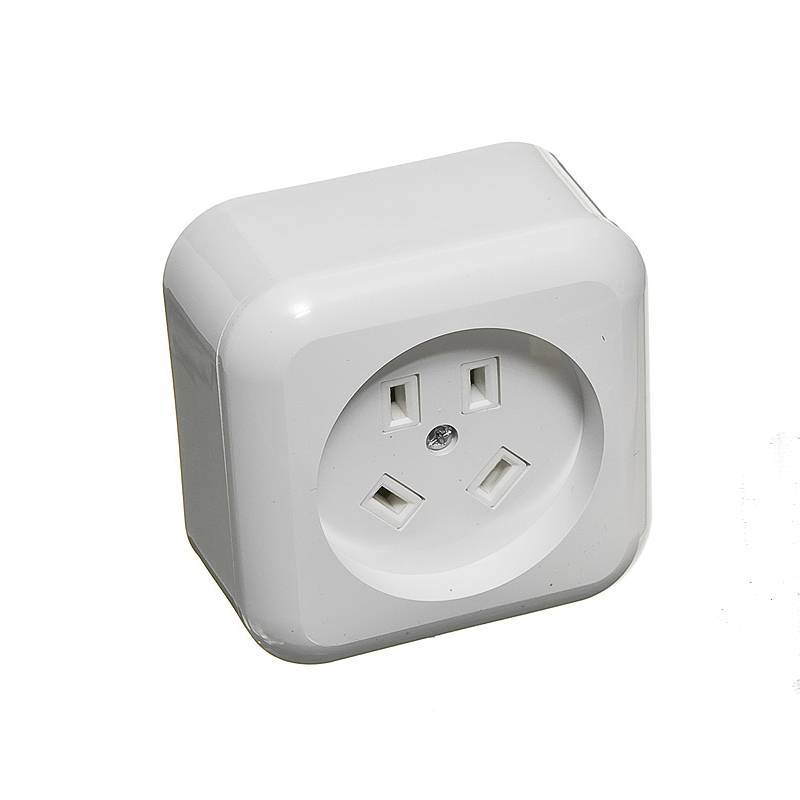

Фото — тройная
Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

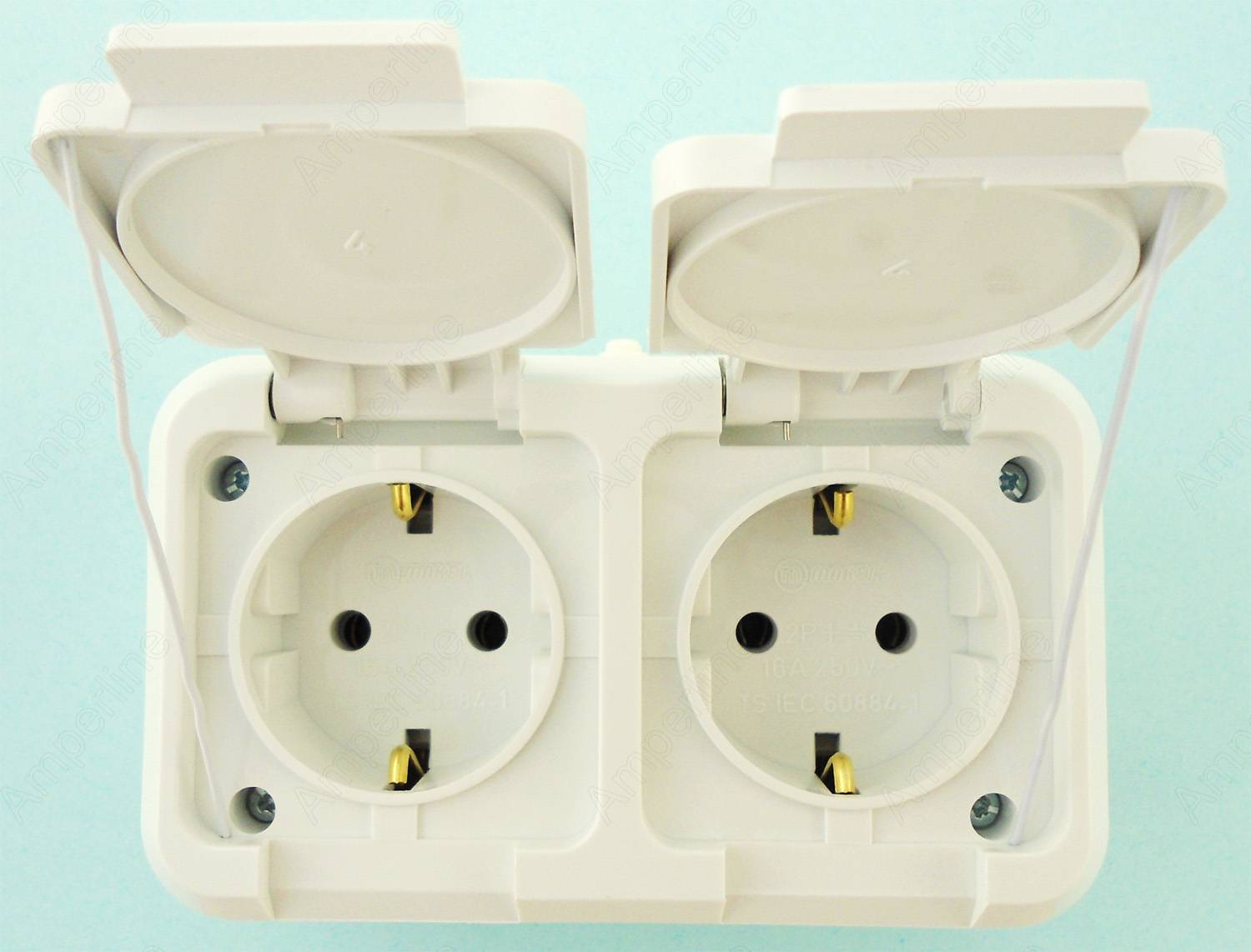

Фото — с крышкой
Также розетки бывают:
- С одним вводом (одноместная);
- С двумя отводами, соединенными в одном подрозетнике (двухместная);
- Силовая трехфазная или 3-полюсная.
Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.
Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.
Видео: штепсельные вилки
Розетка с заземлением 220 В на 16 и 32 А – технические характеристики
Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.
Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.
Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.
Частота переменного тока для европейцев и России составляет 50 Гц, а это значит, что все электрооборудование рассчитано под эту частоту.
Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.
IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.
Материалы и конструкции изделия
В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.
На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.
Существуют такие модификации розеток, в которых отверстия фазы и нуля закрываются шторками внутри под крышкой. Такие розетки хорошо использовать в местах, где есть дети.
Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.
Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.
При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.
Преимущества и недостатки двухполюсных розеток
Двухполюсная розетка — это электротехническое устройство, которое используется для подключения и отключения электрических приборов от сети. Она имеет два контактных отверстия и часто используется в домашних и коммерческих помещениях.
Преимущества двухполюсных розеток:
- Безопасность: Двухполюсные розетки обеспечивают защиту от случайного прикосновения к живым проводам. Они имеют встроенные предохранители и заземляющие контакты, что позволяет минимизировать риск электрического удара.
- Удобство использования: Благодаря стандартному размеру и форме, двухполюсные розетки позволяют легко подключать и отключать различные электрические приборы. Они совместимы с широким спектром вилок и удлинителей, что облегчает использование в разных ситуациях.
- Экономия электроэнергии: Отключение электрического прибора от сети с помощью двухполюсной розетки позволяет предотвращать ненужное потребление электроэнергии. Это особенно полезно для приборов, которые потребляют энергию даже в выключенном состоянии.
- Защита от перегрузки: Встроенные предохранители в двухполюсных розетках могут служить защитой от перегрузки электросети. Они автоматически отключают питание при превышении допустимого тока, что защищает приборы от повреждений и предотвращает возгорание.
Недостатки двухполюсных розеток:
- Ограниченное количество подключений: У двухполюсных розеток обычно есть только два контакта, что ограничивает количество приборов, которые можно подключить одновременно. Это может быть неудобно в случаях, когда требуется подключить большое количество электрических приборов.
- Возможность повреждения при поломке контактов: При поломке контактов в двухполюсной розетке она может стать годной только для одного подключения или совсем перестать работать. Это может потребовать замены или ремонта, что может быть неудобно и вызвать дополнительные расходы.
- Недостаток функциональности: В отличие от некоторых других типов розеток, двухполюсные розетки не имеют дополнительных функций, таких как USB-порты или возможность подключения кабелей с дополнительными жилами (например, для передачи данных). Это может быть недостатком при использовании современных электрических устройств.
Несмотря на некоторые недостатки, двухполюсные розетки широко распространены и успешно применяются в различных областях, обеспечивая безопасное и надежное подключение электрических приборов.
Штепсельная розетка что это такое
Штепсельные розетки: классификация и виды
Штепсельные розетки на сегодняшний день являются неотъемлемой частью практически любой электросети. К основной их задаче многие относят коммуникацию электрического прибора через вилку. Они считаются довольно распространенными и именно поэтому каждый должен знать, для чего они нужны, и как их устанавливать.
Конструкция штепсельных розеток
В нашей статье вы найдете подробную информацию об их конструкции, а также о том, как при установке не нарушить правил монтажа.
Основные элементы розетки
Конструкцию штепсельных устройств отличает простота. В устройство входят только 3 основных элемента:
- корпус (необходим для защиты);
- колодка (основной элемент устройства);
- контакт (выступает источником питания).
Корпус устройства дополнительно осуществляет декоративную функцию. Современные модели могут быть задекорированы под любой стиль интерьера. Корпус может быть одно- или двухместным.
Когда возникает необходимость монтажа спаренных розеток, следует брать отдельные модели, имеющие пластиковую сердцевину, и устанавливать в общую раму. Внешнюю крышку разъема выполняют из пластика, термостойкого и небьющегося. Некоторые модели могут иметь дополнительное оснащение в виде кнопки (нужна для выталкивания вилки), шторки, крышки для защиты и подсветки.
Колодка — важный элемент устройства, удерживающий контакты с крышкой. Материалом для ее изготовления выступает карболит либо керамика. В первом случае устройства будут отличаться большей прочностью, но встречаются в основном в старых моделях. Керамику отличает хрупкость. Поэтому, устанавливая розетки, имеющие из нее колодку, следует быть предельно осторожным. Использовать колодку можно для монтажа моделей открытой установки и закрытой, применять в качестве заготовки, выступающей основой в изготовлении удлинителя своими руками.
Контакт выступает рабочим элементом. С его помощью осуществляется подача электроэнергия бытовым приборам. Допустимой силой тока, проходящей через него, является показатель от 10 до 16 А. Посредством винтовых зажимов одна часть контакта присоединена к проводнику, вторая — вилке электроприбора. Зажимы могут быть и клавишными. Материалом для изготовления контактов выступает сплав металлов, для которого характерна некоторая степень упругости. Это позволяет устанавливать надежное соединение между вилкой и контактами устройства.
Технические характеристики розеток
Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.
Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.
Виды и размеры
Классификация производится по типу установки, числу входов, виду разъемов, монтажу. По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.
По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.
Внутренние
Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.
Утопленного типа
Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.
Что представляет собой двухполюсная розетка?
Двухполюсная розетка – это электрическое устройство, которое используется для подключения различных электрических устройств к электрической сети. Она представляет собой точку подключения, через которую происходит передача электрической энергии из сети в устройство.р>
Основное назначение двухполюсной розетки – обеспечение безопасного подключения электрических устройств к сети питания. Благодаря двум полюсам, розетка осуществляет электрическую связь между устройством и источником электропитания.
Полюса розетки являются проводниками, которые обеспечивают подачу тока в электрическое устройство. Один полюс обычно называется «фазой», а другой – «нулем». Подключение фазы и нуля осуществляется с помощью штепселя, который вставляется в розетку.
Для повышения безопасности использования электрических устройств, двухполюсные розетки часто имеют также заземляющий контакт – третий полюс. Заземление позволяет отводить ток в случае возникновения неполадок в электроустановке и снижает вероятность поражения электрическим током.
Кроме того, двухполюсные розетки могут иметь механизмы защиты от случайного прикосновения или короткого замыкания, например, защитные крышки или дополнительные предохранители.
В целом, двухполюсные розетки являются неотъемлемой частью электрической инфраструктуры и играют важную роль в обеспечении безопасности и функциональности электрических устройств.
Штепсельные двухполюсные розетки с заземлением: технические характеристики
Новостройки возводятся с соблюдением особых требований к прокладке электропроводки. Она обязательно должна иметь в своей конструкции заземляющие контуры. Это обуславливается тем, что бытовые приборы представляют собой высокомощные электроустановки, заключенные в металлический корпус, поэтому всегда есть риск возникновения короткого замыкания, которое может создать серьезную угрозу для человека. В связи с этим розетка штепсельная с заземляющим контактом является частью любого нового дома.
- Конструкция штепсельной розетки
- Как подключать розетки
- Скрытая
- Наружная
- Влагозащищенные
- Правила установки
- Нормативы для штепсельных розеток
Монтаж розеток с ЗК
Монтаж розетки с ЗК в сеть с заземляющим контуром не составит труда. Особой разницы с установкой розетки на два проводник нет. Различие заключается только в том, что заземляющий проводник (обычно маркируется зеленым или зелено-желтым цветом изоляции, но это не обязательное условие) необходимо подключить к соответствующей клемме. Клемма ЗК в большинстве случаев расположена между нулевой и фазной или сверху/снизу от них. Конкретное расположение можно узнать из маркировки на обратной стороне корпуса или в прилагаемой инструкции. Правила безопасности при монтаже всех розеток одинаковы.
При монтаже подобных розеток в сети без заземляющего контура иногда прибегают к так называемому «занулению». Вместо соответствующей жилы заземляющий контакт подключают к нулю. Делать так запрещено, ведь впоследствии это может привести к появлению напряжения на корпусе электроприбора, что чревато поражением пользователя или порчей самого электроприбора. В равной степени недопустимо использование труб водопровода или системы отопления в качестве заземляющего контура.
Дополнительной мерой безопасности может послужить устройство защитного отключения (УЗО). Это устройство, которое обнаруживает утечку тока и отключает питание потребителя при помощи автоматических систем. В частности, причиной для срабатывания УЗО может послужить утечка тока в заземление. Такое срабатывание позволит обнаружить неисправность до неприятных последствий.
Таким образом, использование розеток с заземляющими контактами (в сетях с соответствующим проводником) повышает безопасность эксплуатации электроприборов. В дополнение к безопасности, наличие ЗК в розетке повышает стабильность работы устройств, и снижает шансы на поломку.
Для включения в электрическую сеть различных бытовых приборов, а также переходников и удлинителей, требуется установка специальных отводов. Для этого часто используется трехполюсная штепсельная розетка ГОСТ Р 51323.1-99 с заземляющим контактом.
Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.
Фото — переходник
Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.
Фото — кабельная
В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.
Фото — описание схемы отвода, амперметра и лампы
Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.
Штепсельная розетка
Штепсельная розетка — это устройство, предназначенное для подключения электрических приборов к электрической сети. Она позволяет передавать электрическую энергию от источника питания к прибору, обеспечивая его работу.
Штепсельные розетки используются практически повсеместно в жилых и коммерческих помещениях, а также в различной технике и оборудовании. Они позволяют удобно и безопасно подключать и отключать приборы, а также распределить электрическую нагрузку.
В зависимости от страны и стандарта, штепсельные розетки могут иметь различные типы и форм-факторы. Они могут быть однополюсными или двухполюсными, иметь заземление или быть без него. Кроме того, розетки могут быть разного цвета и дизайна, чтобы соответствовать интерьеру помещения.
В настоящее время часто используются двухполюсные штепсельные розетки с заземляющим контактом. Они обеспечивают безопасность подключаемых приборов и защищают от возможных аварийных ситуаций, связанных с электрическими контактами.
Такие розетки имеют стандартное напряжение и силу тока, что делает их совместимыми со широким спектром электрических приборов. Они обладают высокой надежностью и долговечностью, а также легко монтируются и устанавливаются в помещении или на стене.
