Разновидности и сфера применения термостойких проводов

Экран и наружное покрытие

Изолированный специфическим кремниевым материалом жаропрочный провод скручен в пары. Каждая жила имеет цветовую маркировку, что облегчает ее идентификацию.

Следующий защитный слой противопожарного кабеля представляет собой ламинированный экран из алюминиевой фольги. Он защищает токопроводящую основу от возможных электромагнитных влияний. Существуют виды термостойких кабелей, не имеющие экраны, что отображается в их маркировке.

Наружное покрытие представляет собой оболочку из специфических полимеров. Есть виды кабелей с покрытием из поливинилхлорида, образующего минимальное количество дыма и газов при пожарах (LS-изделия).

Существует продукция, изоляция которой не содержит атомов галогенов (HF-изделия). Наружные покрытия огнеупорных кабелей обеспечивают защиту от механических повреждений. В международной практике все огнестойкая кабельная продукция имеет в маркировке сочетание букв FR.

В силовых термостойких кабелях, предназначенных для электроснабжения особо важного медицинского оборудования, вентиляционных машин, установок пожаротушения, на токопроводящих жилах имеется оболочка из стеклослюдяного материала под слоем полимерного винилхлорида. Эта продукция имеет меньшие размеры и еще большую устойчивость к термических и механических воздействий

Эта продукция имеет меньшие размеры и еще большую устойчивость к термических и механических воздействий.

Расшифровка, маркировка ПРКА

ПРКА является одножильным многопроволочным монтажным проводом термостойкого исполнения. Его аббревиатура буквально расшифровывается, как: медный провод в резиновой кремнийорганической оболочке повышенной (А) твердости.

ПРКА – одножильный многопроволочный медный провод повышенной твердости

Разделение изделий по маркам производится в зависимости от сечения токоведущей жилы. Отсюда же происходит размерный ряд продукции:

Площадь сечения, мм²	Толщина изоляционной оболочки, мм	Наружный D, мм	Удельный погонный вес, кг/км
0,50	0,6	2,1	~ 9
0,75	//	2,3	~ 12
1,00	//	2,5	~ 14
1,50	//	2,8	~ 20
2,50	0,8	3,7	~ 31

Отдельной строкой в маркировке провода следует ПРКА-Т – «тропический» вариант, используемый в электронагревательных бытовых устройствах, например обогреватели, электроплиты, жарочные и термошкафы.

Как правильно подобрать

При выборе кабеля нужно учитывать все требования. От правильного решения зависит не только надёжность электропроводки, но и безопасность. Особенность банных помещений — это повышение температуры до +160°C, а а также уровень влажности до 80%. Исходя из этих данных, нужно подобрать соответствующий кабель, который будет соответствовать всем требованиям.

Вам это будет интересно Описание кабеля РКГМ

Как баня, так и сауна включают в себя обычно не один объект, в каждом из которых устанавливается определённый температурный режим свой. Соответственно, для каждого объекта нужно подобрать соответствующее изделие. Для прокладки осветительной сети в предбаннике можно воспользоваться обычной проводкой категории ПВС, ВВГ, АВВГ или NYM.

Обратите внимание! Для деревянных объектов, даже обычный кабель должен быть защищен пластиковым коробом, несмотря на то, что помещение почти сухое. Отечественные кабели марок ППГнг-HF 3*1.5, ВВГнг-LS 3*1.5 или NYM 3*1.5 подойдут для первой группы помещений — для проводки освещения в предбанниках. Для розеток лучше чтобы сечение проводов было хотя бы 2,5 кв.мм

Для розеток лучше чтобы сечение проводов было хотя бы 2,5 кв.мм.

Вторая группа помещений — непосредственно баня или сауна. Здесь то и нужен особый термостойкий кабель. Из отечественных вариантов подойдут: три РКГМ 1*2.5, ПВКВ 1*2.5, ПРКА 1*2.5 или ПАЛ 1*2.5, либо трехжильные ПМТК 3*2.5, ПНБС 3*2.5 или ПРКС 3*2.5. Проводка должна иметь защитное заземление.

Применение кабеля

Область применения кабеля

Термостойкий кабель представлен на рынке в нескольких разновидностях, технические характеристики которых определяются государственным стандартом. Область эксплуатации продукции имеет расширенную сферу:

1. промышленные и производственные помещения;
2. сауны;
3. электропечи;
4. бани;
5. инфракрасные установки;
6. сушильные шкафы;
7. горячие цеха;
8. инфракрасные паяльные шкафы;
9. отопительное оборудование.

Разные виды продукта отличаются мощностью, количеством жил, сечением и морозоустойчивостью. Производство изделия осуществляется по ТУ или ГОСТ.

Перед тем как отдать предпочтение одной из моделей кабеля, рекомендуется рассчитать мощность для всех точек, потребляющих электроэнергию. Например, для устройства системы освещения достаточно мощности провода до 2 кВт, для банной печи, работающей на электрическом токе, потребуется кабель мощностью 10 кВт. Все линии электропередачи должны оборудоваться приборами аварийного отключения.

Покупать электроприборы, выключатели, розетки или жаростойкий кабель лучше всего в специализированном магазине. Весь товар, реализуемый через лицензированную торговую точку, проходит проверку на качество и безопасность, оснащается сертификатом соответствия требованиям государственного стандарта. Помочь выбрать товар и подобрать схему монтажа помогут менеджеры, но для качественного выполнения работ рекомендуется пригласить профессионального электрика.

Термостойкий кабель можно укладывать открытым или закрытым (под защитные конструкции) способом. По условиям ГОСТ, электрическую проводку нельзя укладывать в гофрированные или металлические трубки, подверженные ржавлению от влаги.

Маркировка: расшифровка символов

1. Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
2. Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
3. Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
4. Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.

Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам

1. Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
2. После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров).  статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Существующие разновидности кабеля

1. РКГМ 0,5.

Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:

• для работы при повышенной влажности воздуха – 100%;
• монтаж осуществляется при величине температуры 15 °С и выше;
• наименьшее значения радиуса изгиба – двойной диаметр проводника.

Стоимость – (9- 10) рублей за метр.

1. РКГМ 16.

Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:

• при условиях отсутствия агрессивных и масло-текучих средах;
• рабочие температурные условия (70 – 190 °С);
• можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
• установка кабеля допускается при +15 °С и выше.

Стоимость – (110-130) ₽/м.

1. РКГМ 50.

Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:

• напряжением – 660, 1140 В;
• частотой – 60, 400 Гц.

Эксплуатация данного типа кабеля проводится при условиях:

• температуры (60-180) °С;
• выдержка перегибов составляет – 10-12 циклов;
• рабочее атмосферное давление (1,4 кПа – 295 кПа).

Цена на 1 метр – (330 – 400 ) ₽.

1. РКГМ 95.

Провод работает только при напряжении 660 В и частоте 400 Гц.

Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.

1. РКГМ 150.

Рабочая среда данной модели:

• частота 100-400Гц;
• напряжение 380 – 660 В;
• атмосферное давление (1,0 – 300 кПа);
• температура – (15 – 30) °С.

Номинальная стоимость – (1300 – 1500 ) ₽/м.

Достоинства кабелей РКГМ:

• не подвергается воздействию влаги, плесени и другой вредоносной среды;
• постоянные свойства при изменении условий окружающей среды;
• высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
• механическая неуязвимость, благодаря резиновой изоляции.

Разновидности и сфера применения термостойких проводов

Популярный материал: Поливинилхлорид (PVC)

PVC-изоляция – одна из наиболее популярных разновидностей термостойких проводов. Она хорошо справляется со своей задачей и использование ее в промышленности широко распространено.

Материал имеет высокую плотность и устойчивость к воздействию разных химических соединений. Часто его применяют в медицине и электронной технике, где электрические проводки подвергаются большим нагрузкам и имеют дело с сильными электрическими импульсами.

Кроме того, PVC-изоляция проста в обработке и установке, а также имеет невысокую стоимость при высоком качестве. Именно поэтому этот материал остаётся популярным выбором для провода в областях, где температура не превышает 70 градусов Цельсия.

• Преимущества PVC-изоляции:
• Невысокая стоимость
• Простота установки
• Устойчивость к химическим соединениям

Тип	Свойства	Применение
PVC	Высокая плотность, устойчивость к химическим соединениям, невысокая цена	Медицинская техника, электроника
FEP	Высокая стойкость к кислотам, щелочам и УФ-излучению	Химическая промышленность
PTFE	Высокая термостойкость, низкое трение, стойкость к коррозии	Аэрокосмическая отрасль, оборудование для горнодобывающей промышленности

Способы подведения кабеля своими руками

Электропроводку к бане подводят 2 способами: подземным или воздушным. Каждый метод имеет свои достоинства и недостатки.

Воздушный

В этом случае требуется установка дополнительного опорного столба или использование самонесущего кабеля. Метод отличается низкой стоимостью, быстрым выполнением, средней трудоемкостью. Недостатком считается подверженность кабеля воздействию атмосферных факторов.

Подземный

На заглубление кабелей в грунт тратится больше времени, сил и средств. Однако такой способ обеспечивает защищенность проводки от вандалов, атмосферных факторов и механических воздействий.

Термостойкие провода – ООО «ОКП «ЭЛКА-Кабель»

Термостойкие провода являются проводниками электричества, которые заключены в специальную оболочку из термически стойкого материала. Благодаря уникальным свойствам он нашел себе широкое применение в нашей повседневной жизни.

Свойства и сферы применения термостойких проводов

Термостойкие провода предназначаются для эксплуатации при повышенных температурах. Широкий температурный диапазон применения достигается за счет материала, из которого изготавливается оболочка кабеля — силикон, либо ПВХ. Для снижения сопротивления жил, которые проводят ток, используют никелирование, а специальное экранирование обеспечивает требуемый уровень защиты от различных электромагнитных помех.

Основные свойства

Опытно-конструкторское предприятие “ЭЛКА-Кабель” предлагает клиентам свои лучшие разработки термостойких проводов, которые обладаю следующими свойствами:

• Они не способны распространять горение;
• Не поддерживают горение;
• На случай пожара токсичность и плотность дымовых газов, которые выделяются при горении, снижена до минимального уровня;
• Кабеля стойкие не только к воздействию повышенной температуры, но и к химическим, механическим и агрессивным проявлениям внешней среды;

Специальная стеклонитевая оплетка имеет отличную термостойкость, даже при недолгом контакте с расплавленным стеклом, либо сплавом металла;
Безопасность и экологичность при использовании.

Изоляция, которая используется в производстве термостойких кабелей, не имеет в своем составе галогенов. Именно поэтому она не выделяет токсичных газов при пожаре. Оболочка кабелей экологически безопасна, а значит, их можно смело использовать в пищевой промышленности и в медицине.

Сферы применения

Наши специалисты позаботились о том, чтобы термостойкие провода служили вам более чем 10 лет в условиях повышенных температур и/или агрессивной внешней среды. Области применения такого кабеля могут быть самыми разнообразными. Это трансформаторная техника, системы освещения, ими оборудуют электродвигатели, сушильные шкафы, промышленные печи, сауны, солярии и пр.

Основными сферами применения являются:

• Литейное производство;
• Приборостроение;
• Химическая промышленность;
• Производство силовой техники;
• Энергетика.

Следует понимать, что представленный тип проводов имеет много разновидностей в зависимости от условий его будущего применения. Если вы не имеете опыта, либо соответствующего образования, то лучше обратиться за консультацией к нашим ведущим инженерам. Они выберут оптимальный вариант кабеля, который будет максимально соответствовать заданным условиям.

Сечениекв. мм	Масса меди, кг/км	Массапровода, кг/км	Наружныйдиаметр, мм	Электрическое сопротивление изоляции, не менее , при приемкеи поставке	Электрическое сопротивление изоляции, не менее , на периодэксплуатациии хранения
РКГМ 0,75	6,91	18,4	3,5	250	2,5
РКГМ 1,0	9,67	21,0	3,6	250	2,5
РКГМ 1,5	13,54	27,0	3,9	250	2,5
РКГМ 2,5	22,25	41,7	4,6	250	2,5
РКГМ 4,0	35,96	58,9	5,4	200	2,0
РКГМ 6,0	54,29	86,1	6,3	170	1,7
РКГМ 10	90,91	128,0	7,6	150	1,5
РКГМ 16	140,15	199,0	9,2	150	1,5
РКГМ 25	222,49	301,0	10,9	110	1,1
РКГМ 35	302,54	403,0	12,2	110	1,1
РКГМ 50	454,03	549,0	14,1	110	1,1
РКГМ 70	614,62	755,0	16,5	90	0,9
РКГМ 95	856,45	1018,0	18,6	90	0,9
РКГМ 120	1068,51	1252,8	21,3	90	0,9

Кабель ПВКФ

Расшифровка провода ПВКФ:

П — Провод В — Для выходных концов электрических машин К — Изоляция из кремнийорганической резины Ф — Оболочка из фторсилоксановой резины

Элементы конструкции провода ПВКФ:

Провод силовой теплостойкий с медной токопроводящей жилой повышенной гибкости, двухслойной изоляцией из кремнийорганической и фторсилоксановой резины.

Условия эксплуатации провода ПВКФ:

Провод предназначен для выводных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц. Вид климатического исполнения провода — О2. Длительно допустимая температура эксплуатации провода — минус 60 до 180°С. Класс нагревостойкости — Н. Провод предназначен для работы при напряжении 380 и 660В частотой до 400 Гц в условиях агрессивной среды и смазочных масел. Провод выдерживают не менее 20 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода. Провод выдерживает раздавливающее усилие при давлении режущей кромкой шириной 400 мкм под углом 90°: — провода на напряжение 380В номинальным сечением 0,2-0,5мм2 — 30 Н; — провода на напряжение 380В номинальным сечением 0,75-1,2мм2 — 40 Н; — провода на напряжение 380В номинальным сечением 1,5-2,5мм2 — 60 Н; — провода на напряжение 660В номинальным сечением 0,2-0,5мм2 — 60 Н; — провода на напряжение 660В номинальным сечением 0,75-1,2мм2 — 80 Н; — провода на напряжение 660В номинальным сечением 1,5-2,5мм2 — 80 Н. Провод стойкий к воздействию пониженного атмосферного давления 1,3 кПа (1мм рт.ст.) и повышенного атмосферного давления 294 кПа (Зкгс/см2), вибраций, механических ударов. Провод стоек к воздействию пониженной рабочей температуры среды до минус 60°С. Провод на напряжение 660 В стойкий к воздействию машинного и трансформаторных масел. Провод стойкий к воздействию лаков и пропиточных составов. Провод предназначен для эксплуатации при относительной влажности воздуха до 100% при температуре до 35°С. Монтаж провода без предварительного нагрева должен производиться при температуре не ниже минус 15°С. Минимальный радиус изгиба при монтаже — два диаметра провода. Провод соответствует ТУ16.К80-09-90.

Технические характеристики провода ПВКФ:

Число жил — 1. Провод может иметь две риски. Электрическое сопротивление изоляции 1 км провода после пребывания в воде не менее 3 ч при температуре (20+5)°С: 1. На напряжение 380 В: — для провода номинальным сечением 0,2-2,0мм2 — не менее 150 МОм; — для провода номинальным сечением 2,5-6,0мм2 — не менее 120 МОм; — для провода номинальным сечением 8,0-35,0мм2 — не менее 80 МОм; — для провода номинальным сечением 50,0-95,0мм2 — не менее 50 МОм. 2. На напряжение 660 В: — для провода номинальным сечением 0,2-4,0мм2 — не менее 250 МОм; — для провода номинальным сечением 5,0-8,0мм2 — не менее 180 МОм; — для провода номинальным сечением 10,0-25,0мм2 — не менее 150 МОм; — для провода номинальным сечением 35,0-50,0мм2 — не менее 110 МОм; — для провода номинальным сечением 70,0-120,0мм2 — не менее 90 МОм. Срок службы проводов — не менее 8 лет.

www.rucabel.ru

Компании-производители – ПРКА

Провода с повышенной устойчивостью к высоким температурам (ПРКА) – это специальные кабели, которые обладают высокой теплостойкостью и могут применяться в экстремальных условиях. Они широко используются в различных сферах, где требуется надежность и безопасность.

Одной из особенностей ПРКА является высокая устойчивость к воздействию грибка и других вредных веществ. Это позволяет применять эти кабели в различных областях, включая печи, где высокая температура и влажность могут быть проблемой.

Существует несколько видов ПРКА, каждый из которых имеет свои характеристики и применения. Например, ПВКВ-ПНБС кабели обладают высокой термостойкостью и могут применяться для обмоток в печах и других высокотемпературных устройствах. ПМТК-ПНБС кабели также имеют высокую термостойкость и применяются в различных сферах.

Для удобства пользователей, а также для лучшего понимания материала, на сайтах компаний-производителей присутствуют аббревиатуры и расшифровка технических характеристик ПРКА. Например, ПВКВ – это аббревиатура, которая обозначает “поливинилхлорид с вспомогательными компонентами”.

Некоторые из базовых компаний-производителей ПРКА включают ПНБС, ПВКВ, ПМТК и другие. Они производят кабели с различными характеристиками, чтобы удовлетворить потребности различных отраслей промышленности.

Выводы:

• ПРКА – это провода с повышенной устойчивостью к высоким температурам.
• Они применяются в различных сферах, где требуется надежность и безопасность.
• ПРКА обладает высокой устойчивостью к грибку и другим вредным веществам.
• Существуют различные виды ПРКА с различными характеристиками и применениями.
• На сайтах компаний-производителей присутствуют аббревиатуры и расшифровка технических характеристик ПРКА.
• Некоторые из базовых компаний-производителей ПРКА включают ПНБС, ПВКВ, ПМТК и другие.

Области применения

1. В металлургии для подключения электропитания и телеметрических датчиков в “умеренно горячих” участках (прокатные станы, литейное оборудованние удаленное от расплавленного металла).
2. В машиностроении и в химическом производстве на участках с повышенной температурой (подключение электропитания и датчиков муфельных печей, экструдеров, обогревателей, мощных осветительных приборов и т.п.).
3. В пищевой промышленности для подключения электропитания и датчиков печей для выпечки хлебобулочных изделий и другого высокотемпературного оборудования.
4. В лесозаготовительном производстве – подключение электропитания и датчиков сушильных камер.
5. В строительстве – подключение пожарных дымоулавливающих вентиляторов.

РКГМ: технические характеристики

Разобраться в характеристиках кабеля мы сможем в том случае, если более подробно разберем его структуру и материалы, которые используют для изготовления этого кабеля. Для изготовления такого кабеля используют не обычные материалы.

Технические характеристики кабеля РКГМ такие:

1. Незаменимость такого кабеля во многих ситуациях. Кабель такого типа популярный во многих сферах, так как он способен выдерживать температурный режим от -60 до +185 градусов.
2. Кабеля такого типа не подвергаются горению. Если использовать такой кабель в помещение с высокой температурой, которая может вызвать плавление изоляции, то при таком действие не выделяются токсичные вещества. В том случае если оболочка кабеля все же сплавилась, то такой кабель сможет функционировать еще некоторый период времени, так как он имеет кремневый диоксид. В этом случае нельзя притрагиваться к кремниевому диоксиду, так как такой материал очень хрупкий, и малейшее прикосновение, сломает такую оболочку.
3. Максимальное напряжение. Кабель такого типа как РКГМ способен выдерживать максимальную нагрузку до 500 вольт.

Во время выполнение монтажных работ необходимо учесть, тот факт, что такой кабель можно изгибать не более10ти раз в одном месте, а радиус изгиба должен быть не более чем 2 диаметра кабеля. Если изгибание кабеля выполняется более 10ти раз, то оболочка кабеля ломается и теряет свои способности, так что в этом случае не стоит злоупотреблять повышенной гибкостью провода.

Разновидности термостойких проводов

Термостойкий провод

Так как провода могут использоваться в разных условиях, требования к ним также будут отличаться. Каждая модель будет иметь свою стойкость к неблагоприятным факторам и условиям эксплуатации. Эти особенности нужно учитывать при выборе оптимального проводника. Популярными видами проводников для подключения являются РКГМ, ПРК, ПРКС, ПАЛ и другие.

Перечисленные модели хорошо переносят высокотемпературный режим. При нулевом и отрицательном значении температуры используются другие проводники.

РКГМ

Самым используемым термостойким проводом является РКГМ. Он обладает следующими характеристиками:

• напряжение до 660 В;
• площадь разреза от 0,75 кв.мм. до 120 кв.мм;
• температурный диапазон от -60° до +180°С;
• 1 жила;
• минимальное время эксплуатации при соблюдении требований составляет 8 лет;
• инертен к перепадам атмосферного давления;
• стойкость к образованию плесени;
• выдерживает вибрации, механические воздействия, солнечное излучение, радиацию.

MVV

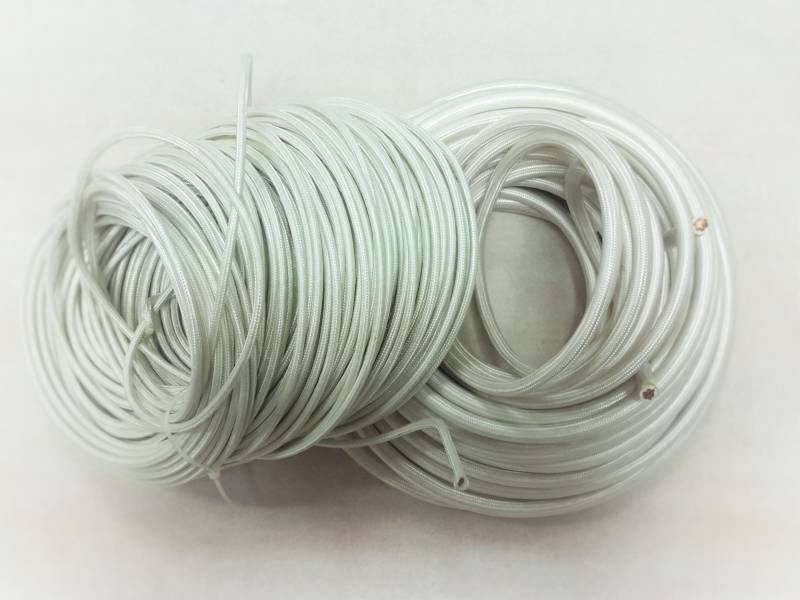

Провод термостойкий MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

• работает в электросетях до 500 Вт;
• сечение от 1 кв.мм. до 25 кв.мм;
• одножильный;
• рабочие температуры от -60° до +500° С.

Применение – электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

ПРКА

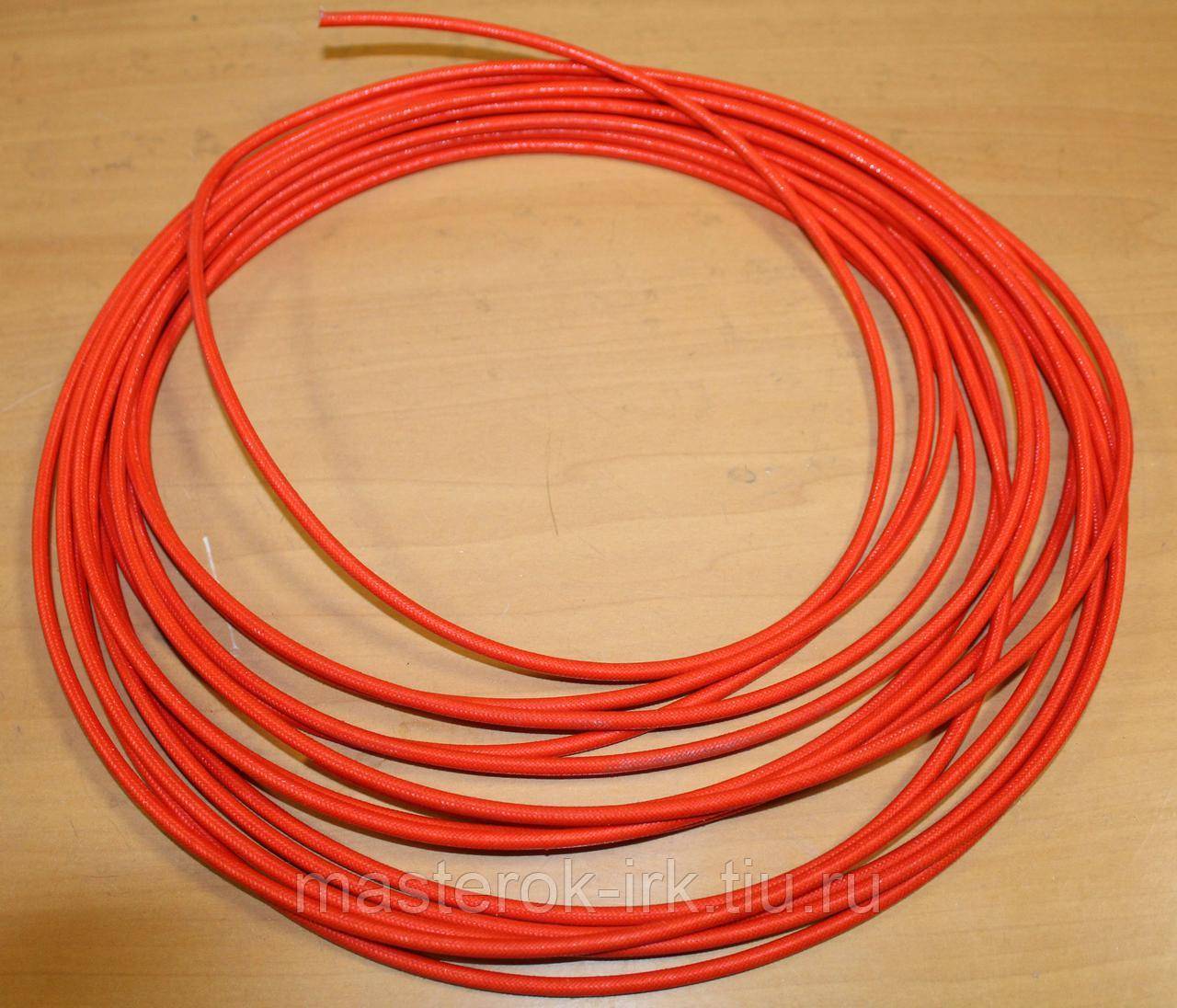

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

• номинальное напряжение до 660 В;
• сечение от 0,5 кв.мм. до 2,5 кв.мм;
• температурный режим от -60° до +180°С;
• одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

ПРКС

ПРКС

Многожильный провод высокотемпературный ПРКС расшифровывается как медный соединительный проводник с кремнийорганической изоляцией.

Параметры:

• работает до 380 В;
• поперечное сечение от 0,75 кв.мм. до 10 кв.мм;
• температуры от -60° до +180°С. Возможно кратковременное использование до 250°С;
• количество жил от 2 до 5;
• используется в варочных цехах, банях и других объектах с экстремальными условиями.

Используется данная модель при высоких температурах со скачками до +250°С. Не выделяет токсичных веществ. Многожильный провод может применяться для передачи электроэнергии до 30 кВт.

ПВКВ

ПВКВ

Маркировка жаропрочного провода:

• П – провод;
• В – применение для выходных концов электромашин;
• КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

• напряжение до 400 В;
• площадь сечения от 0,5 кв.мм. до 95 кв.мм;
• рабочая температура до 200°С;
• количество жил – одна и более;
• применяется в одиночной прокладке в помещениях, шахтах, туннелях;
• не плавится, не горит;
• устойчив к скачкам атмосферного давления.

ПМТК

ПМТК

Расшифровка провода показывает, что он является термоустойчивым и имеет защиту из кремнийорганического материала. Работает в электросетях до 660 В и температурах до +200 градусов Цельсия. В продаже можно найти одножильные и многожильные проводники с сечением до 4 кв.мм.

Активно используется в местах с повышенной опасностью возгорания. Можно ставить в банях, саунах, горячих цехах, на производстве. Выдерживает температуры до 180°С.

Другие виды кабеля

При желании возможно выбрать другой вид кабеля из 6 описанных ниже.

ПВКВ

Еще один вариант термостойкого силиконового кабеля — ПВКВ. Аббревиатура означает: П — провод, В — вывод электромашины, КВ — изолятор из двух слоев кремнийорганического материала. ПВКВ используется в производстве обмоток класса «H» для машин, которые эксплуатируются без отрицательного воздействия масел или других агрессивных химических материалов. ПВКВ сохраняет эксплуатационные свойства при температурах до 180 градусов выше нуля. ПВКВ отличается высокой влагоустойчивостью.

Техническая особенность ПВКВ — повышенная гибкость токоведущей жилы, которая способна выдерживать до двух десятков изгибов. Провод устойчив как к высокому, так и к низкому атмосферному давлению, а также к его резким перепадам. ПВКВ хорошо противостоит вибрационным и другим механическим воздействиям (например, ударам). Изоляция позволяет применять его в пожароопасных местах, поскольку данный проводник не горюч. Так как ПВКВ устойчив к грибку и плесени, его можно использовать во влажных помещениях, в том числе в банях и подвалах.

ПРКА

Расшифровывается аббревиатура следующим образом: П — провод из меди, РК — кремнийорганический материал изоляции, пропитанный противогнилостной смазкой, А — высокая твердость. ПРКА используется при установке электрических обогревательных установок, электродвигателей, а также при прокладке проводки в сушильном оборудовании, банях и саунах.

Изолятор не имеет в своем составе галогенной составляющей, не горит, устойчив к грибку и плесени, не разрушается под воздействием ультрафиолетового излучения, практические не выделяет газов. Изоляционный слой способен сохранять эксплуатационные качества при температурах до 180 градусов выше нуля и уровне влажности до 98 %. Проводник отличается высокой стойкостью ко множественным изгибам.

ПАЛ

Буквы в маркировке несут следующую информацию: П — провод, А — асбест в качестве материала, Л — лакированная поверхность. Токопроводящие жилы покрыты одним слоем асбеста, пропитанного кремнийорганическим лаком.

Провод отличается особенно высокой устойчивостью к повышенным температурам, выдерживая воздействие 300-градусного тепла в течение 3 тысяч часов подряд. Однако следует иметь в виду, что уже при 250 градусах выше нуля изоляционный материал начинает выделять токсины, опасные для здоровья человека. Тем не менее, для электропроводки в бане или сауне ПАЛ — отличный выбор, так как материал сохраняет полную экологическую безопасность в пределах от минус 50 до плюс 200 градусов по Цельсию.

ПАЛ отличается высокой механической прочностью, устойчивостью к истиранию, воздействию агрессивных химических сред (бензина, лакокрасочных материалов, толуола и т.д.). Провод устойчив к изгибам и может эксплуатироваться даже после двух десятков циклов изгиба.

ПМТК

Расшифровка аббревиатуры: П — провод, М — монтажный, Т — термически устойчивый, К — кремнийорганический материал изоляционного слоя. Используется при установке оборудования специального назначения. К примеру, ПМТК часто применяется в обогревателях, электрических плитах и печах. Нередко можно встретить ПМТК в банях и саунах.

ПМТК содержит многопроволочную токоведущую жилу из меди. Такой проводник отличается стойкостью к ультрафиолетовому излучению, может эксплуатироваться в помещениях со 100 % уровнем влажности при температурах от минус 60 до плюс 200 градусов по Цельсию. Изоляционный материал ПМТК не горюч.

ПНБС

Этот тип термостойких проводов используется только для неподвижной прокладки и сохраняет эксплуатационные характеристики при температурах до 150 градусов выше нуля. Применяется в банях, саунах, электрических печах и обогревателях.

Провод содержит токоведущие жилы из меди, которые изолируются кремнийорганической резиной. Кабельная оболочка изготавливается из фторсилоксановой резины. В отличие от стандартных проводов, ПНБС можно присоединять непосредственно к электронагревательным приборам.

ПРКС

Основное применение провода в изоляционном слое из кремнийорганической резины — влажные жаркие помещения, к каковым относятся бани и сауны. Кабельная оболочка также производится из кремнийорганического материала. ПРКС отличается высокой гибкостью, устойчивостью к механическим воздействиям и агрессивным химическим средам. ПРКС способен выносить температуру до 250 градусов выше нуля, при этом не выделяя каких-либо токсинов. Благодаря многожильному содержимому, по одному кабелю можно передавать до 30 кВт электроэнергии.

Международные обозначения

На международном рынке термостойких проводов для каждого вида изделий приняты определенные сокращения. Например, сокращением SID обозначается обычная сплошная однокомпонентная жила; SIF – тонкожильная модификация; SIFF – продукция с супертонкими жилами. Негорючий гибкий провод в международном профессиональном сообществе маркировку SIZ.

Присутствие в обозначении сочетания букв GL обозначает наличие оплетки из термостойких стекловолокон. На практике применяется значительное количество сокращений.

Приобретая изделия, обратите внимание на обозначения. При необходимости все поставщики могут провести разъяснения, предоставить сертификат пожарной безопасности

Согласно международным нормам в документе указывают:

Согласно международным нормам в документе указывают:

• огнестойкость;
• склонность к распространению огня;
• количество галогенсодержащих выделяющихся газов;
• объем кислотных газов с указание значений рН и удельной проводимости;
• величину значений плотности дыма при горении образца в конкретных заданных условиях.

После ознакомления с представленной информацией о термостойких свойствах и других характеристиках проводов сомнения покупателей исчезнут.
