Как уложить водяной пол под напольную плитку
Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:
- Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
- Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
- Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
- Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
- Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
- Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
- Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.
Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.
Какой пирог пола должен быть
Устройство пола под облицовку плиткой состоит из следующих слоев:
- Гидроизоляция.
- Черновой пол.
- Теплоизоляция – может быть заменена на полистирольные плитки или маты с пазами для укладки труб.
- Армирующий слой.
- Водяной контур – глубина залегания труб теплого водяного пола составляет около 2-3 см.
- Финишная стяжка – при использовании полистирольной системы, накрывается гипсоволоконной плитой в два слоя.
- Напольное покрытие.
Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.
Чем и как залить основу
Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.
Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:
- Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
- Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.
Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.
Монтаж сухого теплого пола
Если Вы имеете свой дом с автономной системой отопления и хотите установить теплый пол на деревянную основу, то это возможно. Используется “сухая” технология, основанная на применении теплообменных профильных пластин из металла. Однако, многие утверждают, что такой способ малоэффективен, лучше использовать способ с трубами, залитыми стяжкой. Необходимо будет создавать каналы-пазы для труб, устанавливать специальное оборудование.
Процесс сборки сухих теплых полов намного проще, чем по бетону. Необходимо соблюдать определенные требования при монтаже:
- Замените изношенные доски, очистите пол от грязи.
- Произведите антисептическую пропитку.
- Замажьте щели шпатлевкой для древесины, выполните тонкую стяжку там, где есть большие перепады уровня пола или застелите всю поверхность фанерой или листами OSB, плотно подгоняя их друг к другу.
- Утеплитель можете расположить под полом между лагами.
- Расстелите пленку из полиэтилена (толщина 200 мкр) для гидроизоляции, при помощи скотча соедините стыки.
- Разложите демпферную ленту по краям.
- Маты плотно приложите к стенам и скрепите замками.
- Клеем обработайте стыки, дайте высохнуть.
- Разметьте укладку труб, диаметр которых 16 мм на 80 м длины контура «змейкой» и 20 мм на 100 м контура «спиралью».
- Теплораспределительные пластины из металла (алюминия, стали или меди) поместите в пазы или между бобышками, положите в их отверстия трубы. Между пластинами не оставляйте зазоры. Для выравнивания всей системы на местах изгибов разместите подложки из полиэтилена.
- Всю систему застелите специальной пленкой, куски скрепите при помощи скотча.
- Положите ГВЛ или фанеру и скрепите листы между собой саморезами. Используйте шахматный порядок при укладке 2 слоя, стыки соедините клеем ПВА.
- Положите подложку на водяной теплый пол, затем пластины ламината.
Материалы и инструменты
Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:
- непосредственно сама ИК нагревающаяся пленка;
- теплоотражатель;
- термодатчик и регулятор температур;
- скотч обычный и двухсторонний;
- электрические провода;
- зажимы и материал для изоляции проводов;
- гидроизоляционный материал (например, пленка полиэтиленовая);
- нож, ножницы, карандаш, линейка, рулетка.
Монтаж контактов ИК системы
В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.
Таблица. Виды нагревательной пленки.
| Вид | Характеристика |
|---|---|
 Углеродная или карбоновая | Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея. |
 Биметаллическая | Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата. |
Нагревательная пленка NAOS Heatflow
В пленке Heatflow используется углеродно-волоконное полотно в качестве нагревательного элемента, которое представляет собой смесь углеродного волокна с углеродной пастой
Благодаря методу склеивания с помощью специального токопроводящего полимера, NAOS Heatflow исключает возникновение электрической дуги
Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.
ИК пол на карбоновой основе
Электрический теплый пол своими руками под ламинат и линолеум
Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.
Процесс монтажа
Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

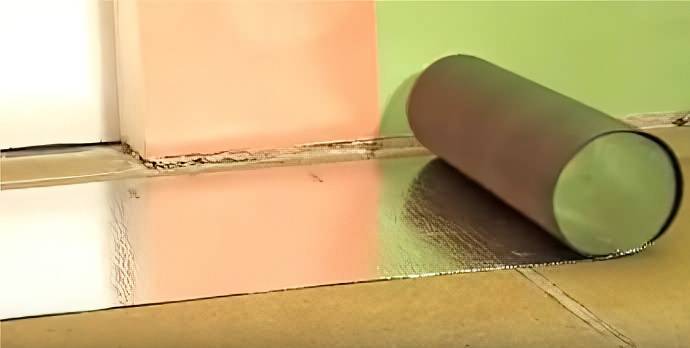

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.
Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.
Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

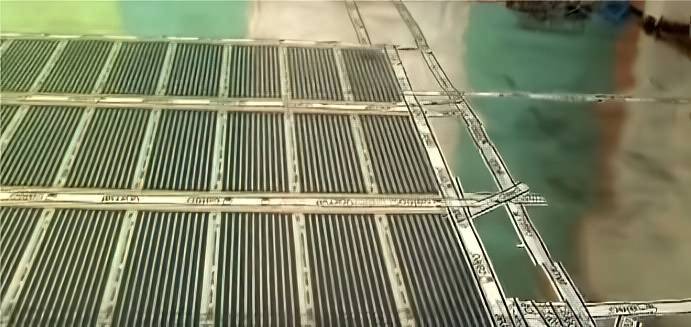

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.
Фиксируются одна к другой при помощи скотча.

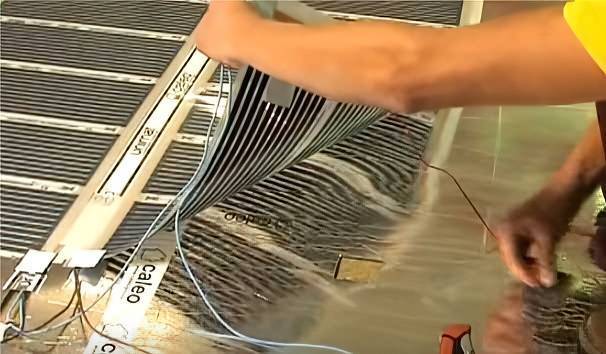

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

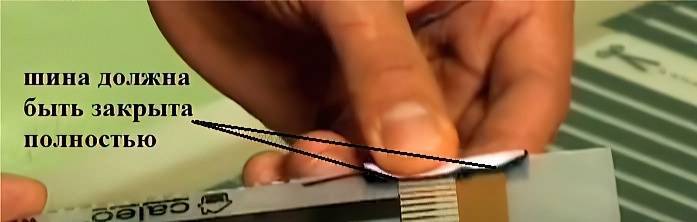

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

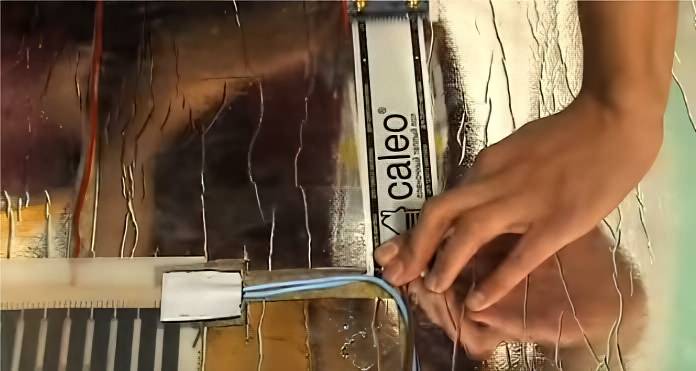

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.
Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.
Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.
Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.
Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.
Чтобы датчик не торчал, в подложке вырезают окошко.
Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.
Уложенные провода заклеиваем скотчем.
Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.
Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.
Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.
Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

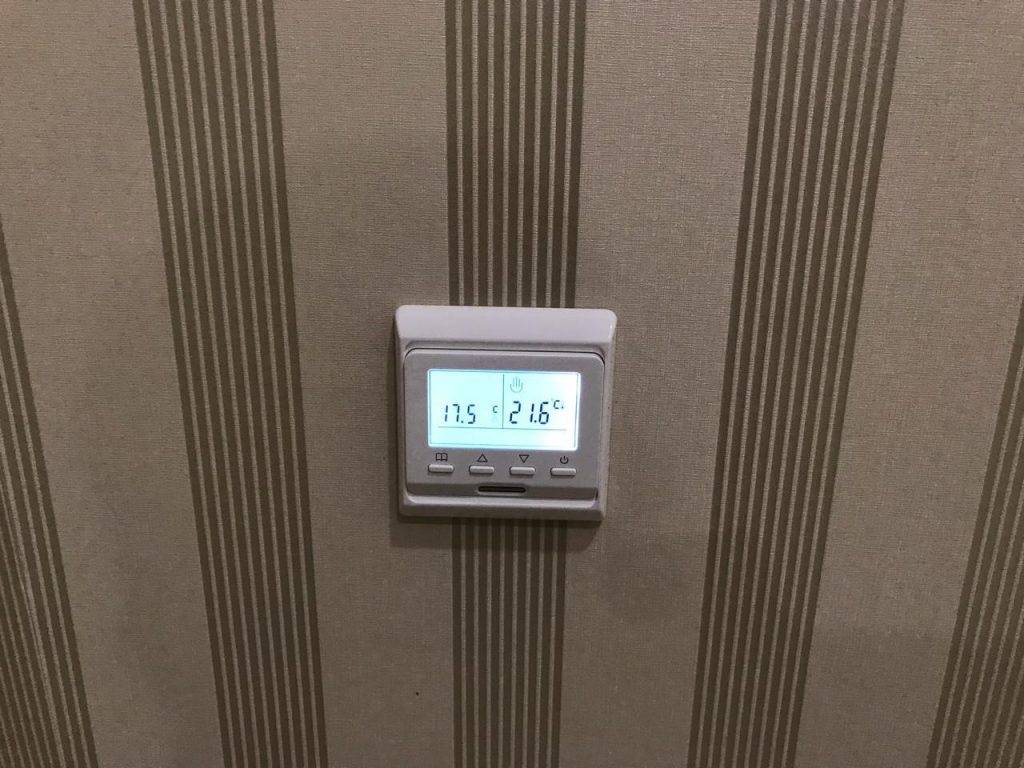

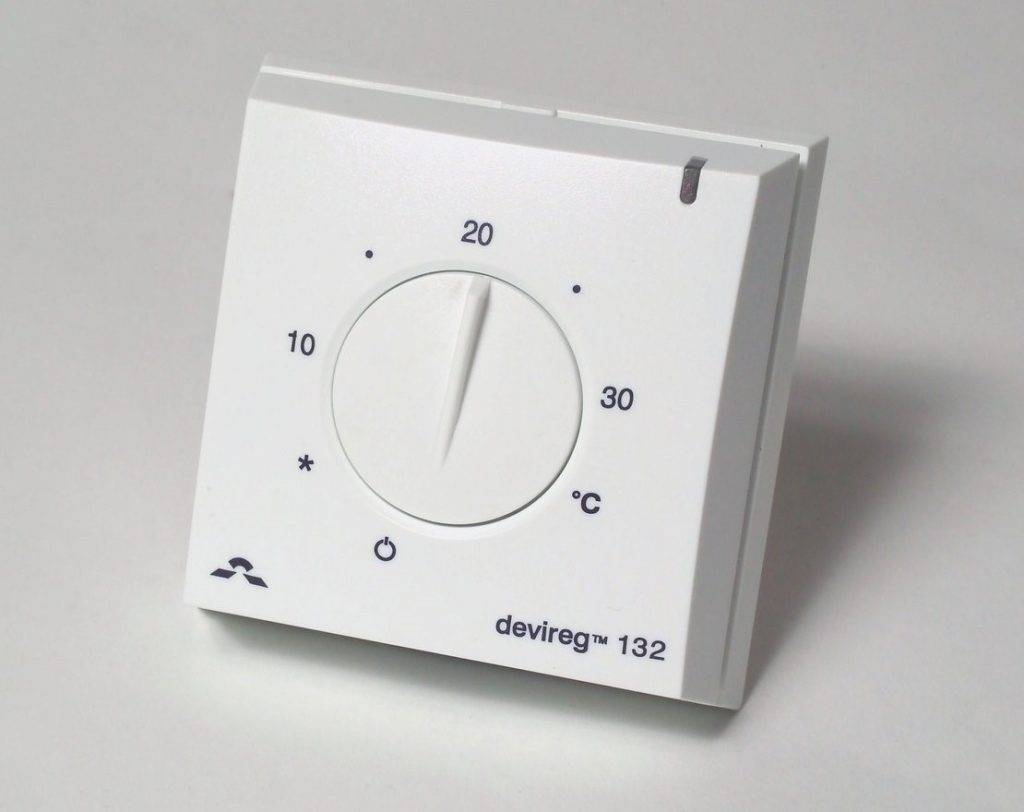

Как установить терморегулятор и датчик температуры
Для регулировки электрического тёплого пола, вне зависимости от типа его конструкции, потребуется терморегулятор и датчик температуры. Данная автоматика может поставляться в комплекте с матами или кабельной продукцией, но потребитель также может приобрести и смонтировать устройства отдельно:

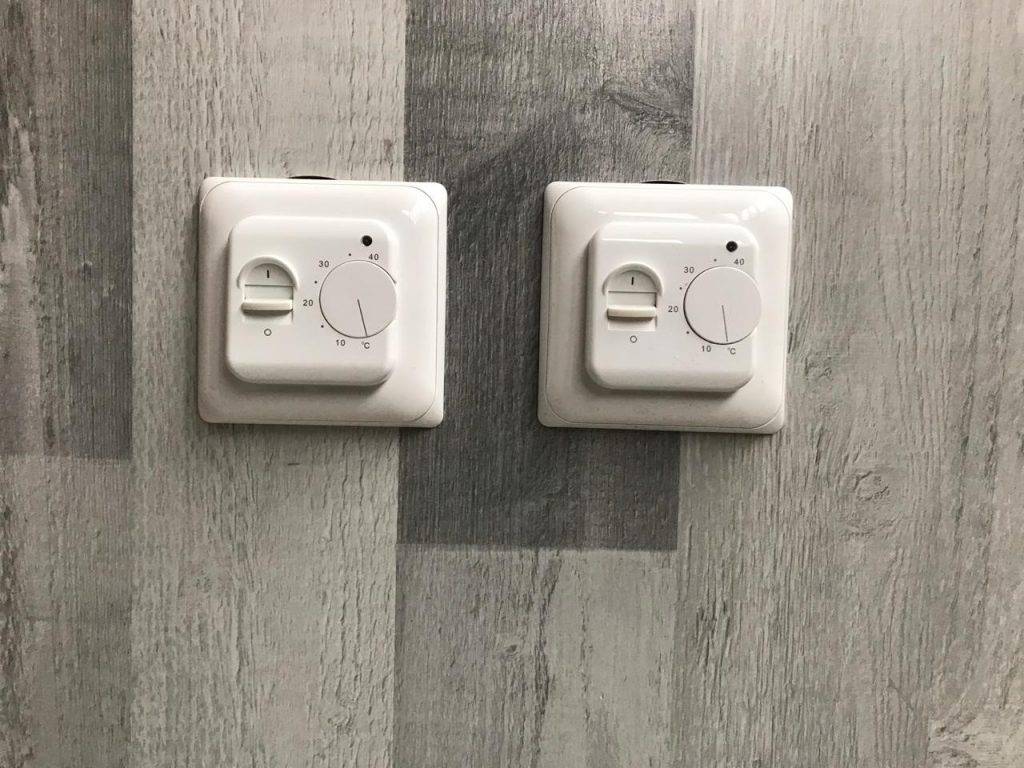

- Накладные терморегуляторы монтируются на дюбель-гвозди.
- Для устройства встраиваемого оборудования, потребуется отверстие в стене, а также штраба для кабеля.
- Терморегулятор должен быть установлен таким образом, чтобы при его эксплуатации пользователь не испытывал трудностей.
- Оптимальным считается монтаж устройства на высоте около 120 см от чистового напольного покрытия.

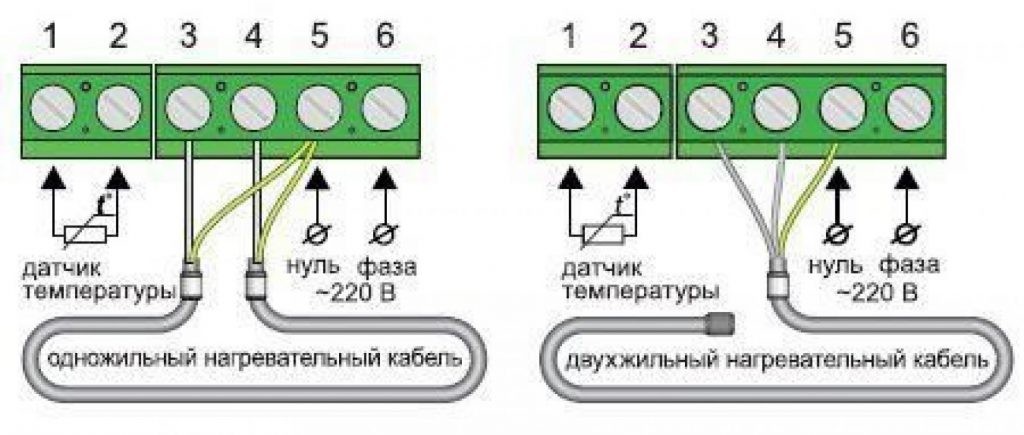

- При соединении питающего кабеля тёплого пола с терморегулятором, рекомендуется устраивать надёжную изоляцию.

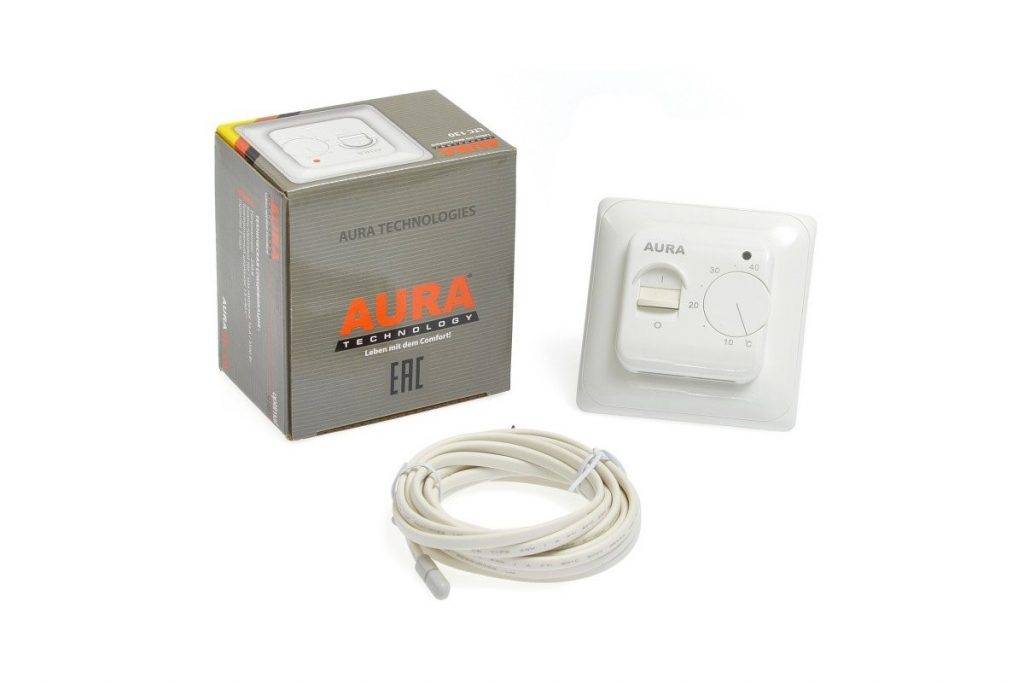

- К терморегулятору подсоединятся датчик температуры, который посылает сигналы на реле, что позволяет регулировать мощность отопления.
- При установке датчика, необходимо учитывать, что посторонние бытовые приборы или радиаторы отопления могут сбить его показания, что значительно отразится на производительности и эффективности тёплого пола.
Рекомендуется монтировать термодатчик на плоскости пола, между витками греющих элементов, на расстоянии около 100 см от ближайшей вертикальной конструкции.
При необходимости заливки бетонной стяжки после монтажа тёплого пола, термодатчик должен размещаться в защитном коробе или гофрошланге.
Следует предусмотреть меры предосторожности, чтобы исключить повреждение деталей датчика, так как он отличается повышенной хрупкостью.
После монтажа терморегулятора и датчиков температуры, рекомендуется проверить их работоспособность, путём искусственного понижения или повышения мощности обогрева, а также изменения температурно-влажностного режима в помещении.
Как установить сухой пол на деревянной основе?
- Плиты из полистирола;
- Деревянные рейки и модули

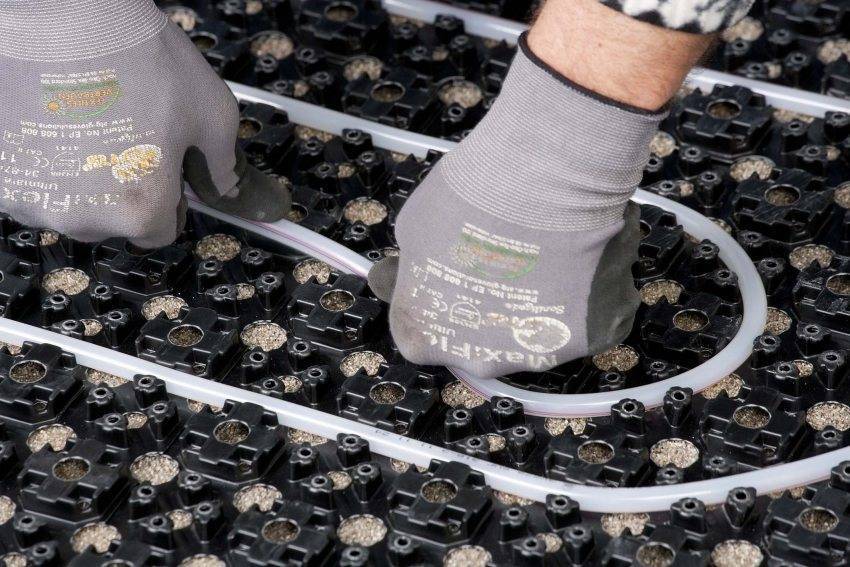

На поверхность из дерева укладываются полистирольные маты, гладкие или с бобышками. Если они гладкие, то Вам нужно вырезать в них отверстия для закладки труб. Эта система установки сухого пола не очень дорогая и очень удобная. Чаще всего используется обычный пенопласт толщиной до 4 см или пенополистирол. Если же плита имеет бобышки, то есть выступы не выше 25 мм, то трубы из полиэтилена (диаметр 16 мм) кладут в пазы и закрепляют монтажными замками.
Модули можно купить в магазине и дома собрать. Трубы укладывают в углубления на поверхности. Реечная система делается из планок толщиной 2 см и шириной 130 см при шаге труб 150 мм (материал МДФ или ДСП). Часто устанавливают еще пластины из металла, которые создают сплошное теплое поле. В конце на поверхность труб теплого пола укладывается подложка и ламинат.
Что такое инфракрасный обогрев?
Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

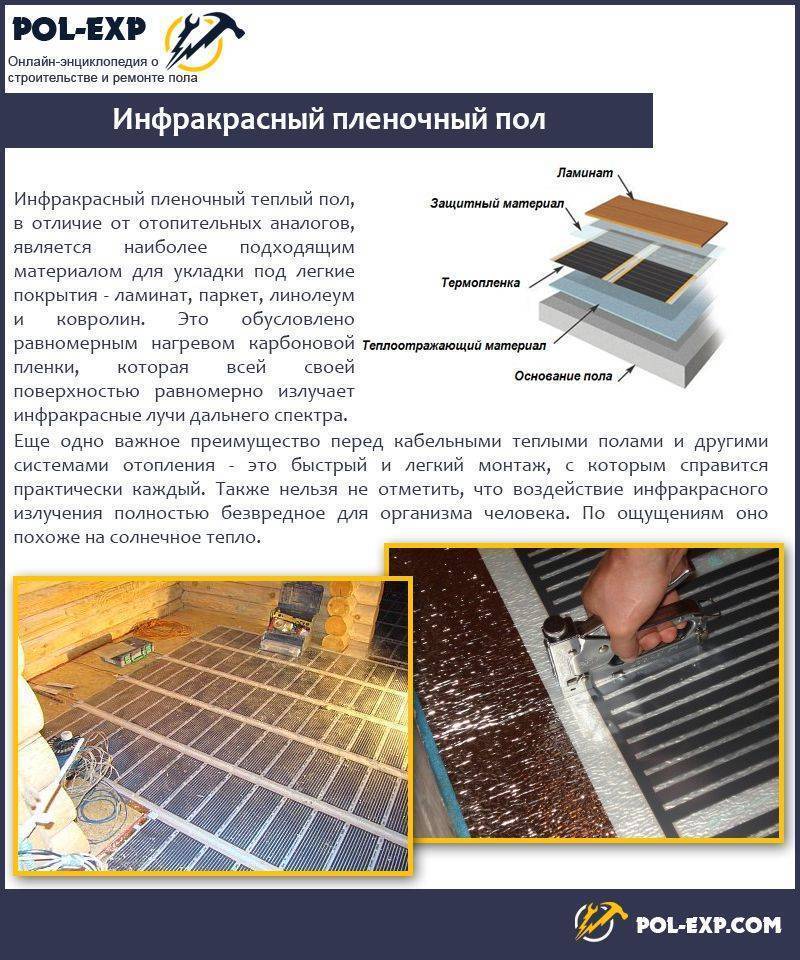

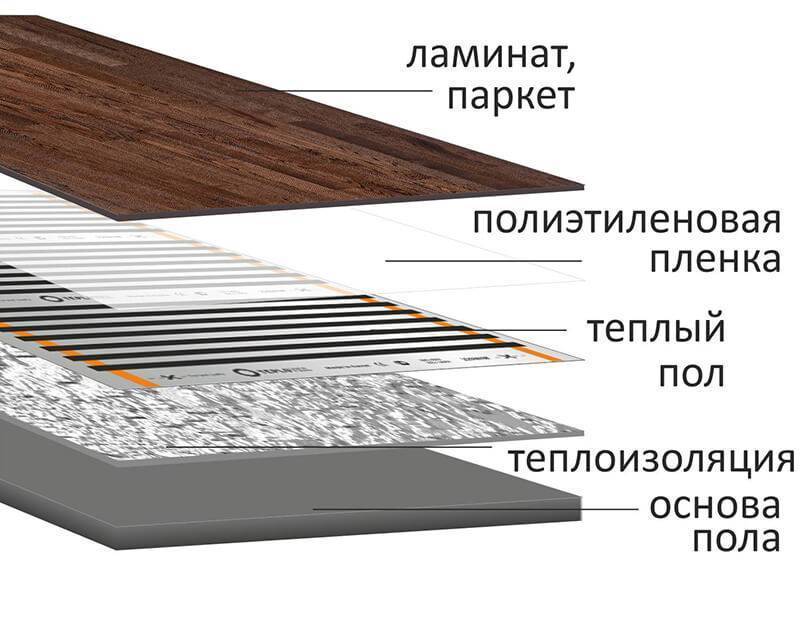

Инфракрасный пленочный пол
Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.
Укладка листов пленочного теплого пола
Ограничение температуры деревянного пола
Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.
Как резать пленочный теплый пол
Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м2. Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м2. Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.
Характеристики инфракрасных теплых полов
Также в систему теплого пола с инфракрасным подогревом обязательно входят:
- терморегулятор;
- термодатчик;
- специальные клипсы или зажимы;
- провода для подключения системы.
Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.
Устройство инфракрасной пластины
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Как правильно подготовить основание?
Снимать черновое покрытие и заново его настилать нет необходимости для такой системы, как инфракрасный теплый пол. Если основа сильно повреждена трещинами или грибком, нужно удалить все имеющиеся дефекты. В определенных ситуациях приходится восстанавливать отдельные участки покрытия.
Обычно монтаж теплых пленочных полов производится на хорошо очищенную поверхность. Нужно удалить загрязнения, включая слои пыли. После проверки строительным уровнем, если необходимо, выполняется выравнивание основания. Но для минимальных перепадов (1-3 мм) достаточно с этой целью использовать теплоотражающую подложку.
Устройство водяного теплого пола под ламинат
К классическим видам теплых полов относят водяной обогрев. Его устройство включает в себя трубы с горячей водой, которая поступает в систему из коллектора с помощью насоса. Использование водяного теплого пола наиболее оправдано в частных домах, так как устройство его в квартирах с подключением к централизованной системе отопления запрещено.
По сравнению с электрическим, водяной теплый пол является более низкозатратным, так как позволяет экономить до 60% энергии. Это преимущество делает логичным использование именно такой системы для частных домов, где зачастую комнаты имеют большую площадь. Помимо этого материалы, из которых изготовлены трубы для водяного отопления, зарекомендовали себя как надежные и долговечные.

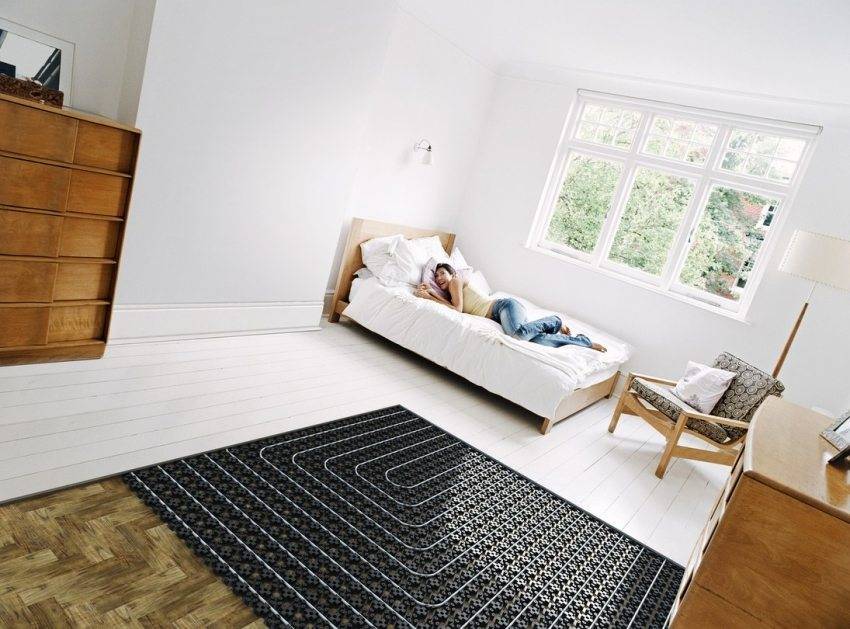

Водяной теплый пол в спальной комнате
Основной особенностью монтажа водяного пола является то, что после подготовки основания и укладки труб обогрева необходимо устройство цементно-песчаной стяжки. Ее рекомендуется заливать, когда обогрев не включен, но система теплого пола заполнена водой. Если во время эксплуатации на стяжке появляются трещины, их необходимо заделывать.
Монтаж водяного пола требует соблюдения следующих норм:
- систему следует прогреть до начала монтажа в течение нескольких дней. После этого за двое суток до укладки покрытия прогрев выключают. Таким путем формируют микроклимат в комнате, при котором будет функционировать водяной пол;
- перед укладкой на теплый водяной пол, ламинат оставляют в помещении на несколько дней для адаптации к микроклимату. Это будет гарантией того, что напольное покрытие в процессе эксплуатации не будет деформироваться;
- для хорошего прогрева поверхности рекомендуется использование тонкой подложки под ламинат для теплого водяного пола.
Чтобы узнать, какой выбрать ламинат для теплого водяного пола, следует обратить внимание на параметр теплового сопротивления, указанного в паспорте материала. Если ламинат разрешено использовать совместно с подогревом, на нем будет обозначение «Warm Wasser». Водяной обогрев комбинируется с большим количеством легких покрытий, поэтому выбрать ламинат для теплых водяных полов не составит большого труда
Водяной обогрев комбинируется с большим количеством легких покрытий, поэтому выбрать ламинат для теплых водяных полов не составит большого труда.
Монтаж водяного теплого пола
Можно ли делать теплый пол под ламинат
Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.
Такими пиктограммами обозначается совместимость ламината с подогревом
Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.
Выводы
В заключение хотелось бы коротко напомнить об основных особенностях монтажа электрических теплых полов под ламинат своими руками. Тогда работы пройдут на хорошем профессиональном уровне.
- Перед укладкой обязательно составить схему расположения нагревательных элементов, будь то тепловой кабель, электрические маты или инфракрасная пленка, требующая заземления.
- Проанализировав способы монтажа различных систем, выбрать простой вариант, не требующий специальных знаний.
- В целях экономии проводов устанавливать терморегулятор посередине помещения.
- Монтаж должен происходить так, чтобы в случае ремонта иметь доступ к любому участку конструкции.
- В квартире с низкими потолками отдать предпочтение пленочному варианту, поскольку он почти не влияет на толщину напольного покрытия.
По завершении работ, когда теплые полы смонтированы, а ламинат настелен, потребуется обязательная пауза в три-четыре дня перед вводом в эксплуатацию. С началом отопительного сезона прогревание системы до оптимальной температуры происходит постепенно, с ежедневным увеличением на 5-6 градусов. Точно так же делается снижение до полного отключения.
