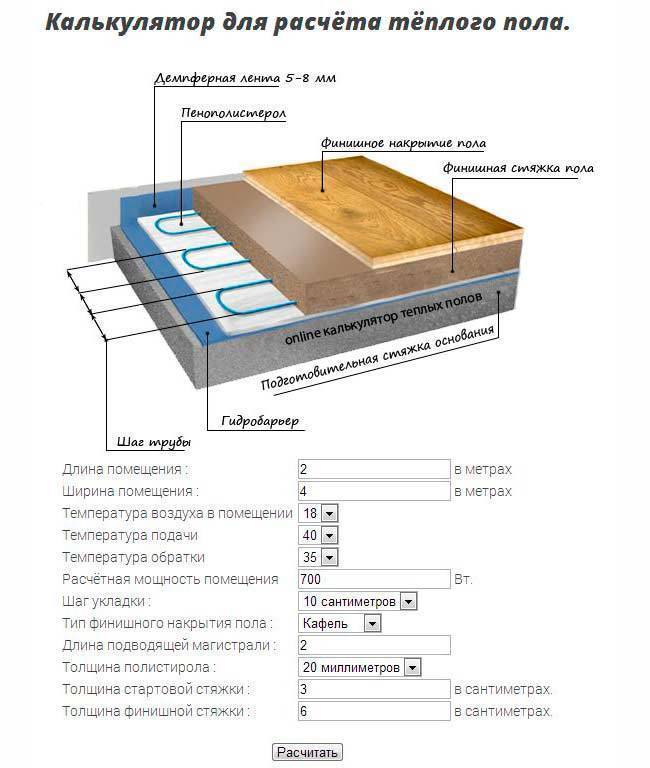

Калькулятор для расчета теплого водяного пола

Информация по назначению онлайн калькулятора теплого пола

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе или к продавцам на рынке Северный которые произведут точные расчеты и подскажут цену!

Общие сведения по результатам расчетов

Общий тепловой поток

Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

Тепловой поток по направлению вверх

Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

Тепловой поток по направлению вниз

Количество “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.

Суммарный тепловой поток на погонный метр

Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.

Средняя температура теплоносителя

Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

Максимальная температура пола

Максимальная температура поверхности пола по оси нагревательного элемента.

Минимальная температура пола

Минимальная температура поверхности пола по оси между трубами ТП.

Средняя температура пола

Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

Длина трубы

Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

Тепловая нагрузка на трубу

Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

Расход теплоносителя

Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

Скорость движения теплоносителя

Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

Линейные потери давления

Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

Общий объем теплоносителя

Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Минимальная длина контура теплого пола. Как рассчитать водяной контур

Для начала нужно создать проект обогрева помещения, определить материал покрытия и температуру теплоносителя (около 55 °C). Для контроля распределения температуры устанавливаются два термометра – на входе, и на выходе теплоносителей. Разница в показаниях 5 — 10 °C говорит о правильности работы. Таким образом, температура основной зоны пола при правильно работающей системе обогрева не должна превышать 29 °C. А в санузлах и граничных зонах соответственно 35 и 33 °C.

Укладка труб

Для правильного монтажа труб используют следующие методы укладки: змейка (обычная, угловая или двойная) и улитка. Эффективнее будет комбинирование нескольких методов. К примеру, граничную зону уложить в форме змейки, а центральную — улиткой. Последнее больше подходит для объёмных помещений без геометрических изменений, а для сложных используется змейка.

Укладка труб производится с шагом, рассчитанным в проекте. Шаг укладки для граничных зон 10 см, а для основных может меняться в пределах от 15 до 30 см, но не более 30 см, это обусловлено чувствительностью перепада температур на участке пола.

Далее необходимо учитывать следующий момент, чем меньше шаг укладки, тем больше длина используемых труб. Посчитать, сколько метров трубы уйдет на метр квадратный пола, можно по формуле:

Для расчета длины труб по площади используется формула:

L = S / N,

где , S – это площадь утепляемого пола (м2), N – шаг укладки, L- соответственно, искомая длина трубы.

На практике в расчет по площади нужно добавить коэффициент 1,1 – запас длины на повороты, а также стоит прибавить длину участков до коллектора.

Максимальная длина контура

Длине петли прямопропорционально гидравлическое сопротивление и потери давления в контуре, которые обусловлены диаметром магистрали.  Установлено, что при понижении давления на 20 кПа (0,2 бар) от рабочего, приводит к эффекту запертой петли. В результате циркуляция теплоносителя через трубы станет невозможна.

На практике оптимальная длина одной петли будет:

• из трубы диаметром 16 мм получится контур не более 100 м;
• при диаметре 20 мм максимальная длина петли будет до 125 м;

Допустимая минимальная длина контура может быть любой, но стоит помнить, что для упрощения балансировки насоса следует нарезать петли примерно одинаковой протяженности.

Мощность насоса

Немаловажным элементом системы является насос. Для его выбора необходимо рассчитать какой теплосъем с каждого квадратного метра получается в соответствии с проектом, далее нужно это значение умножить на количество квадратных метров в помещении, и получим суммарное значение.

Мощность насоса определяется способностью качать через себя объем теплоносителя за определённое время. Теперь остаётся сравнить суммарное  значение с мощностью устанавливаемого насоса.

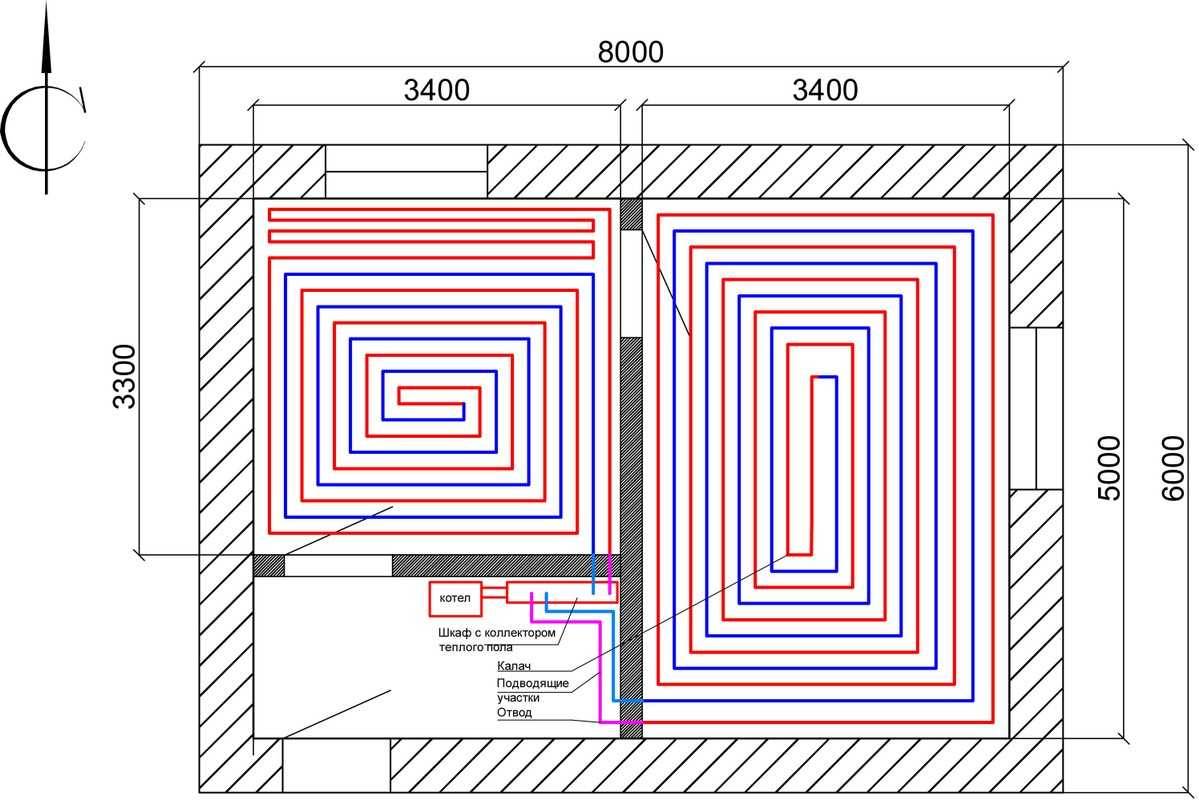

Схемы монтажа

Перед планировкой следует вычислить количество труб, необходимое для полного отопления помещения. Рекомендуется с этой целью использовать миллиметровую бумагу 1: 50 для нанесения схемы помещения, а также для произведения необходимых вычислений

Для правильного расчета труб на квадратный метр поверхности нужно заранее спланировать схему укладки:

«Змейка». Данный тип монтажа подходит для небольших помещений прямоугольной формы. В большинстве случаев установку змейкой используют для водяного пола в качестве альтернативного метода подогрева. Основной недостаток в данном случае состоит в неравномерном распределении тепла. Наивысшие точки температур сосредоточены в местах изгибов трубы, близких к коллектору. При удалении от последнего температура будет понижаться.

Двойная «змейка» аналогична предыдущему типу. Единственное отличие состоит в укладке не одной, а сразу двух труб, параллельных друг другу.

Угловая «змейка»предполагает выход труб из углов помещения.

«Улитка» не имеет теплопотерь ввиду того, что сочетает теплые и холодные трубы, тем самым обеспечивая равномерный подогрев площади. Монтаж производится в холодных помещениях с большой площадью. Шаг при этом составляет до 35 см.

При укладке змейкой соседние трубы располагаются на расстоянии 30 см друг от друга. При приближении к дверям и окнам данное расстояние сокращается до 15 см. Такое положение обеспечивает снижение давления и долгосрочную эксплуатацию.

На основании многолетнего практического опыта профессионалы в области строительных работ

Причиной обустройства системы «теплый пол» чаще всего является недостаточное количество тепловой энергии, поступающей от других отопительных приборов. Перед тем как приступить к монтажу напольного покрытия с обогревом следует выполнить некоторые расчеты. В том числе требуется узнать, сколько метров трубы надо на теплый пол.

Что необходимо учесть при расчетах

Перед началом расчета важно знать основные характеристики объекта. Как уже говорилось, на этом этапе следует определиться с методом обогрева данной системы, она будет вспомогательной или основной

При расчете следует учесть конфигурацию и площадь комнаты. Для этого в помощь будет план или разрез указанных размеров.

Если у вас отсутствует план с точными размерами помещения, то первым делом необходимо его сделать!

Чтобы создать такой план потребуется знать такую информацию:

• Из какого материала строился дом (бетон, дерево, блоки, кирпичи и прочее).
• Остекление выполнено из стеклопакетов или профиля.
• Средняя температура местности проживания в зимний период.
• Имеется ли дополнительный или альтернативный источник тепла.

Более того, важно знать какая температура должна быть внутри помещения при работающем отоплении. Например, если в помещении будет постоянно находится люди, то достаточно будет 29°С

Для проходного и служебного помещения достаточно будет 35 и 33°С соответственно. Кроме всего прочего, важно выяснить тип и толщину теплоизоляции пола. Уже на этом этапе следует решить, какой будет использоваться отделочный материал для пола. Благодаря сбору такой информации получиться произвести точный расчет теплого водяного пола. Тем более что при использовании онлайн калькулятора все эти данные необходимо указать.

Видео об изготовлении схемы теплого пола:

Не менее важно определиться какую температуру должен иметь теплоноситель. В этом вопросе следует учесть два фактора:

1. Ряд напольных покрытий имеют температурное ограничение нагревания до 35°С.
2. Система, имеющая насос, котел, радиаторы и трубопровод никогда не будет иметь температуру теплоносителя более 60°С.

Другой вопрос, который следует учесть: как именно будет осуществляться контроль температуры нагрева пола? Как правило, для этого используют терморегулятор, а также датчик, который монтируется непосредственно в пол. Но для водяных систем этих датчиков быть два, для обратки и подачи.

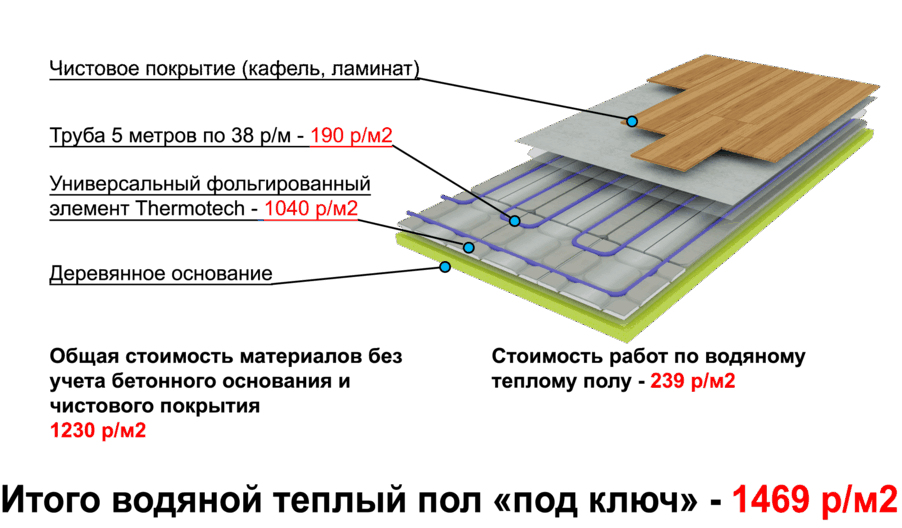

Экономия за счет отопления теплым полом

Подогрев пола позволит нам наслаждаться высоким уровнем комфорта при низкой температуре воды в системе. Поскольку вся поверхность пола становится излучающей поверхностью, можно дать потребителю такое же чувство благополучия, даже если температура воздуха будет примерно на 2 ° C ниже. Потребитель чувствует, что он живет в среде, которая нагревается до 20 ° C – 21 ° C, на самом деле термометр показывает только 18 ° C. От окружающей среды меньше рассеивается тепло, что дает нам очень интересное энергосбережение, которое соответствует новым стандартам, которые касаются экономии энергии.

Такая низкая температура воды на входе также позволит использовать альтернативные источники энергии (солнечная энергия с использованием емкостей для хранения, энергия, вырабатываемая тепловыми насосами или извлечение из промышленных процессов).
Изолирующая панель или системная плата ударной пластины выполняют важную функцию в звукоизоляции, поскольку она поглощает шум между различными этажами. Таким образом, если мы сравним эту систему с традиционной системой радиатора с точки зрения начальных затрат, мы должны принять к сведению этот важный компонент.

Параметры для расчета теплового контура

На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.

Площадь покрытия трубами

При определении габаритов основания под укладку труб в учет берется пространство, не загроможденное крупной техникой и встроенной мебелью. Необходимо заранее продумать компоновку предметов в помещении.

Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения

Тепловой поток и температура теплоносителя

Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.

Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.

Вид напольного покрытия

Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.

Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки

При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:

• 29 °С – жилая комната;
• 33 °С – помещения повышенной влажности;
• 35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (t_f, С) рекомендуется:

• + 29°С – для жилых помещений (спальни, гостиной, кабинета);
• + 33°С – для помещений с повышенной влажностью (санузла, кухни);
• + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – R_w, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (t_f, С), а также градиент рабочих температур теплоносителя (t_z/t_p, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

• L – искомая длина трубопровода, м;
• F – полезная площадь пола отапливаемого помещения, м2;
• b – шаг (частота прокладки) витков, м;
• N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
• 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм	Расход трубы, м/м2
100	10
150	6,7
200	5
250	4
300	3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Как определить оптимальную температуру помещения

В данном случае особых сложностей не возникает. Для ориентации можно использовать рекомендованные значения, или придумать свои. Причем обязательно учитывается напольное покрытие.

Пол жилого помещения должен нагреваться до 29 градусов. При расстоянии от внешних стен более полуметра, температура пола должен достигать 35 градусов. Если в помещении постоянно высокая влажность, нужно будет нагреть половую поверхность до 33 градусов.

Если в доме положен деревянный паркет, пол нельзя нагревать выше 27 градусов, так как паркет может испортиться.

Ковролин способен задерживать тепло, он дает возможность увеличить температуру примерно на 4–5 градусов.

Данные

Для выполнения расчета системы теплый пол необходимо располагать следующей информацией:

• теплопотери помещения;
• материал труб;
• схему контура;
• тип напольного покрытия.

Мощность теплопотерь в отапливаемом помещении

Произведем расчет мощности водяного теплого пола.

Этот параметр является ключевым, поскольку именно он определяет, какое количество тепла должна производить та или иная отопительная система.

Наиболее точный способ оценки теплопотерь в помещении – выполнение теплотехнического расчета, в котором будет учтен целый ряд факторов: термическое сопротивление ограждающих конструкций, площадь и тип остекления, инсоляция, тепло от людей и оборудования.

Методика расчета достаточно сложна и требует определенных навыков и опыта, поэтому обычно его заказывают проектной организации, в штате которой есть инженеры-теплотехники. Чтобы упростить задачу и сэкономить средства, домашние умельцы используют усредненную величину – 100 Вт/кв. м.

Если же речь идет о частном доме, то средняя мощность теплопотерь будет зависеть от его площади:

• до 150 кв. м – 120 Вт/кв. м;
• от 150 до 300 кв. м – 100 Вт/кв. м;
• от 300 до 500 кв. м – 90 Вт/кв. м.

Материал труб

Трубы выбирают сообразно своим финансовым возможностям. Доступны следующие варианты:

• Медные в чистом виде или в пластиковой оболочке: обладают наилучшими характеристиками и являются самыми долговечными, но покупка и монтаж обходятся очень дорого.
• Сшитый полиэтилен, полибутен, армированный полипропилен — доступные по стоимости материалы, но не имеют высокой прочности и несколько сложны в монтаже (плохо держат форму).
• Металлопластиковые: средний по стоимости вариант, при этом имеют высокую прочность и хорошо держат форму.

Сегодня теплые полы чаще всего делают именно из металлопластиковых труб.

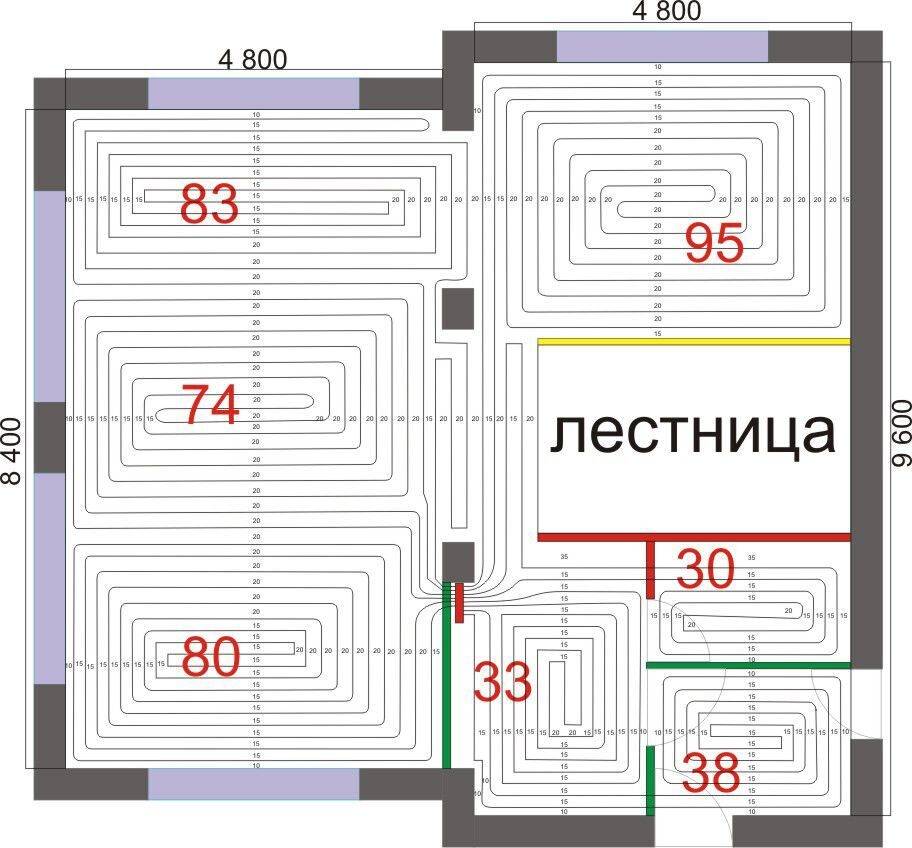

Схема контура

Разрабатывая схему контура, на плане помещения прорисовывают его очертания. При этом учитывают следующее:

• Трубы не должны оказаться под мебелью – диваном, шкафом и пр.
• От стен следует отступить не менее 15 см.
• Желательно, чтобы трубы не пересекали стык между плитами (если таковой имеется, лучше уложить два отдельных контура по разные стороны от него).

Далее выбирают способ укладки труб. В общем случае применяют один из двух вариантов:

1. Змейка (зигзаг): особенностью контура в виде змейки является неравномерное распределение тепловой мощности. К такой схеме прибегают в том случае, когда в какой-либо зоне помещения нужна усиленная подача тепла. Подобное положение дел обычно наблюдается при наличии одной наружной стены, имеющей слабое утепление или значительный по площади остекленный проем.
2. Улитка (спираль): данную схему также называют бифилярной.

Укладка теплого водяного пола спиралью

Последняя является более удачной, чем предыдущая, поскольку обладает целым рядом достоинств:

• Тепло распределяется более равномерно (чередуются линии подачи и обратки).
• При каждом повороте направление трассы меняется только на 90 градусов, а не на 180, что заметно облегчает монтаж и способствует снижению гидравлического сопротивления.
• При той же мощности теплоотдачи труб для «улитки» понадобится на 15% меньше, чем для «змейки».

Таким образом, если помещение достаточно утеплено либо имеет две наружные стены (угловая комната), целесообразней укладывать трубы внутрипольного подогрева в виде спирали.

Два метода расчета теплого водяного пола

Существует два решения проблемы по расчету теплых полов. В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.

Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.

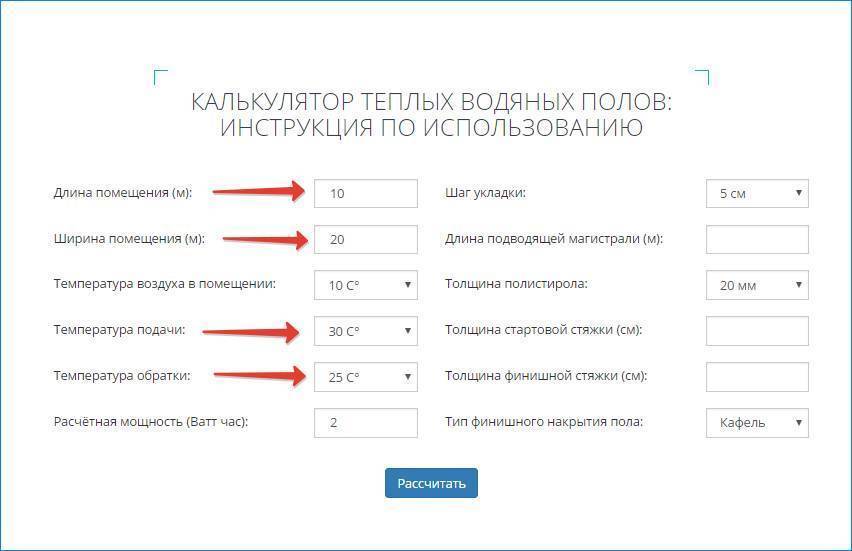

Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь. Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.

Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты. Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:

• Этаж.
• Площадь в м2.
• Толщина стяжки.

Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные. На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.

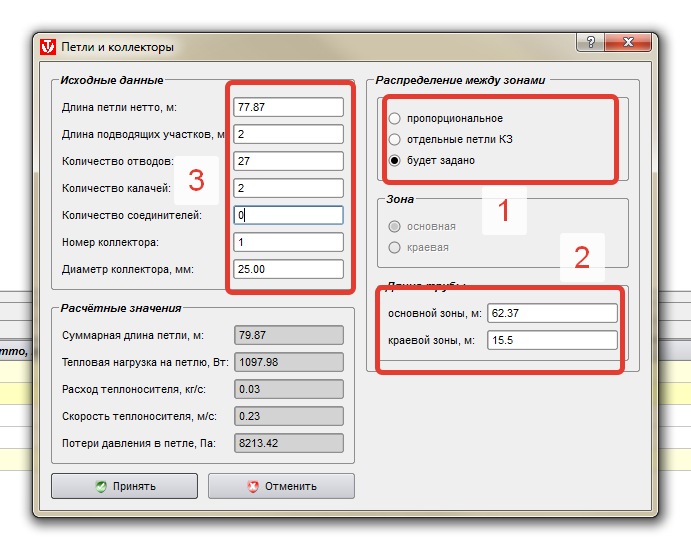

Видео расчета теплых полов программой:
