Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение
Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты
Степень защиты
Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Правила монтажа
Как правильно организовать своими руками освещение дома светодиодной лентой?
Вот основные правила ее монтажа:
Как правило, лента поставляется с нанесенным на ее тыльную поверхность клеящим слоем. Для ее наклейки можно использовать любую чистую, гладкую и ровную поверхность;
Тыльная сторона ленты с клеящим слоем от 3М — известнейшего производителя качественного скотча
Режьте ленту только по разметке (поперечным рискам с изображением ножниц). В противном случае разрез выведет из строя крайнюю секцию;
Линия разреза
Не забывайте про теплоотвод. В роли рассеивающего тепло профиля можно использовать не только предназначенные для этой цели радиаторы, но и обычный алюминиевый (при небольшой мощности освещения — пластиковый) уголок;
Лента наклеена внутри виниловых кабель-каналов
Никогда не соединяйте ленты последовательно. При длине 5 метров лента с потреблением порядка 18 Вт/м ощутимо греется на подключенном к питанию конце из-за небольшого сечения токоведущих жил. Увеличение нагрузки на проводник сделает перегрев (и связанную с ним деградацию светодиодов) гарантированным;
Несколько источников света подключаются к БП только параллельно
Обязательно обеспечьте вентиляцию ниши с БП и защитите ее от насекомых. Длительный перегрев электролитических конденсаторов и короткие замыкания, вызванные мухами и тараканами — основные причины смерти импульсных блоков питания;
Ниша для блока питания защищена вентиляционными решетками с сетками от насекомых
Если вам нужно припаять к клеммам укороченной ленты провода питания — используйте паяльник мощностью не больше 40 ватт. Как влияет перегрев на ресурс светодиодов, мы уже упоминали. Кроме того, детали в smd-корпусах могут просто-напросто отпаяться с перегретой подложки из весьма теплопроводной меди;
На фото — припаивание провода питания к клеммам
При монтаже подсветки потолка ленту проще всего уложить на потолочный плинтус с широкой вертикальной полкой (для наклейки на стену) или широкий молдинг. Для большей жесткости отдельные планки плинтуса склеиваются торцами. Стыки можно усилить импровизированными нагелями из спичек.
Лента наклеивается на багет, закрепленный с 5-сантиметровым отступом от потолка
Пример обмана на SMD5630
Параметры, которые обещает китайский продавец
Сейчас многие покупают светодиодную ленту 12в на SMD5630 и предпочитают делать это в Китае, думают что будет выгодней. Они хотят купить мощную и не дорого, но забывают про обман. Она пользуется самой высокой популярностью. Многие купившие радуются, светит ярко, все классно. Это потому, что они покупают ленту на 12 вольт впервые и не знают какие параметры должна быть. На Aliexpress я выбрал самую продаваемую на СМД 5630, в том числе и цветная. Но пример будет на белых диодах.
Китаец обещает:
- яркость на один диод 36-40 люмен,
- плотность на 1 метр 60 led/м.,
- всего 300 штук leds;
- длина 5 м.
- цена 350р.
После покупки 5 метров, клиент измерил мощность, ток получился 2,5А, то есть мощность будет 30W. Как же так? ведь один диод должен потреблять 0.5W, то есть 300 штук будут потреблять 150W, а у нас всего 30W. 30W делим на 5 м. = всего 6W на 1 метр.
Сравним с обычной SMD5050Как вы видите на картинке, мы имеет характеристики:
- 14,4 Вт/м.;
- 60 led/м.;
- длина 5 м.;
- стоимость 128р.
Сравниваем потребление: СМД5050 в 2,5 раза мощнее, чем китайская 5630. Достаточно 2 метра 5050 чтобы получить 30W, вместо 5м.
Сравним стоимость при 30W:
- 5630 на 30W стоит 350 руб.;
- 5050 на 30W стоит 260 руб..
Думаю наглядно объяснил и показал, как китайские магазины обманывают вас, к тому же вы не получаете никакой гарантии, ждать посылку надо 3-4 недели.
Адаптеры для светодиодных лент
Адаптер – активный блок, потребляющий энергию для преобразования напряжения согласно цветам, а КПД светодиодов зависит от цвета излучения.
Параметр эффективности осветительных приборов измеряется в лм/Вт и показывает, какой световой поток образуется в том или другом случае. Пример: эффективность зелёных светодиодов 93 лм/Вт, при потреблении 10 Вт они дадут поток, эквивалентный лампочкам накала мощностью 90 Вт. Это означает, что при одном и том же напряжении ток возникает не одинаковый, а отдача света зависит от многих факторов. Поэтому адаптер выдаёт три типа напряжения (или земли) с разными условиями:
- Вольтаж обеспечивающий нужную интенсивность трёх цветов.
- Конструкция содержит уравнивающие резисторы, изменением сопротивления которых варьируется пропускаемый ток.
Лента с адапером
При этом параметры подбираются согласно цвету изделий – этим определяется их эффективность. Обычно используется цветовая схема RGB (red, green, blue), но это не единственный вариант, есть схема разложения CMYK, где используются циановый, красный и жёлтый цвета.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

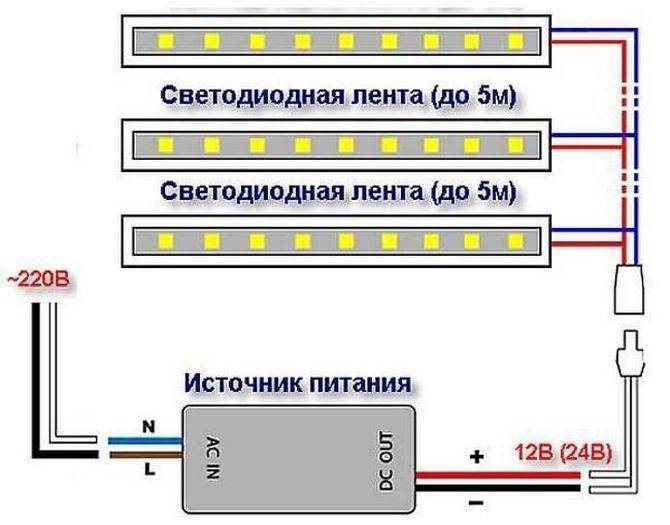

Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково
При таком подключении все ленты будут светиться одинаково
Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
④ Malitai RGB USB LED Strip light
Рейтинг: 4.8 Цена: от 68.96 руб. до556.88 руб. Перейти в магазин Данная модель светодиодной ленты оснащена USB интерфейсом. Как и в предыдущем экземпляре, производитель предлагает большой выбор вариантов длины: от 50 сантиметров до 5 метров. Гибкая лента позволяет установить ее куда угодно: под потолок, вдоль ступеней лестницы, в детской комнате.
Благодаря USB-порту, эту модель можно подключать и управлять ею с помощью ноутбука, смартфона, планшета. Также она подключается к автомобильному прикуривателю. Лента обладает качественным светом без мерцания и другого вредного излучения. Полностью безвредна для человеческих глаз.
Достоинства:
- имеет качественный скотч для надежной фиксации на любой поверхности;
- универсальное подключение;
- варианты выбора длины.
Купить на AliExpress.com
Выбираем напряжение питания
Величины питающего напряжения LED-лент бывают разными:
- (можно запитать от внешнего блока и используются только, как походный вариант или для маломощной подсветки);
- 12В;
- 24В;
- 36В (встречается очень редко);
- 220В (подключаются к бытовой электросети с помощью сетевого адаптера).
Сегодня наибольшее распространение получили изделия с напряжением питания в 12 и 24В.
Как правильно выбрать ленту для конкретного случая?
Ленты на 220 В используют только для подсветки на улице, для освещения или подсветки рабочих и жилых помещений их использовать нельзя. Сетевые светодиоды пульсируют с частотой 100 Гц. Из-за пульсаций светового потока может начать болеть голова, и человек будет быстро уставать. Но у 220-Вольтовой ленты есть преимущества — можно подключить линию длиной до 100 метров, соответственно такая длина и продается в бухтах, она всегда производится во влагозащищенном исполнении (IP68), а для их подключения не нужно покупать дорогой блок питания — нужен лишь небольшой адаптер с диодным мостом внутри.
12 Вольтовые светодиодные ленты подходят для освещения дома, могут использоваться везде (в ванной, на кухне, в спальне, на улице), однако для их подключения нужен блок питания с выходным напряжением 12В постоянного тока, стоимость приборов большой мощности (более 100-200 Ватт) доходит до несколько тысяч рублей. Популярность именно этого уровня напряжения объясняется его широкой доступностью, на рынке можно легко купить блоки питания. Это напряжение используется почти во всех автомобилях, мотоциклах, что позволяет заниматься его «световым» тюнингом.
При выборе мощной подсветки специалисты все чаще останавливаются на уровне напряжения в 24 Вольта. Потому что при питании от 24 Вольт, потребляемый ток, при той же мощности, будет в 2 раза меньшим, чем у изделий 12В. Это значит, что габариты блока питания, контроллеров, диммеров, сечение питающих проводов по 24В линии снизятся. А если в дорожках печатной платы будет протекать ток меньшей силы, то они будут меньше греться.
Все диммеры и контроллеры могут работать как при 12, так и при 24 Вольтах. Это значит, что в ам не придется искать «особенные» комплектующие для каждой величины питающего напряжения.
Маркировка на этом диммере указывает, что он может работать с 12В и с 24В питанием.
Какую светодиодную ленту лучше купить на 12 или 24 Вольт?
Для маломощной подсветки — 12В, а если общая мощность установки будет 100 Ватт и более — 24 Вольтовая модель ленты подойдет лучше, потому что нужен БП с меньшим выходным током, меньшие просадки, нагрев, меньшее сечение питающих проводов по линии 24В.
Как подключить светодиодную ленту к электросети
В интернете встречается множество самодельных схем для подключения ленты 12 и 24 В непосредственно в сеть 220 В.
В сеть 200 В включаются только предназначенные для этого изделия.
Ленты 12, 24 и 36 В подключаются к блокам питания – драйверам, которые обеспечивают «правильное» выходное напряжение и ограничивают ток.

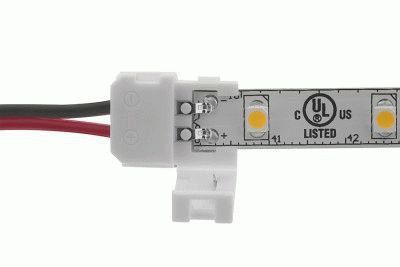

Соединения СДЛ и проводов, идущих к драйверу (плюс и минус), производят с помощью коннекторов или пайки.
Несколько участков подключают параллельно. Многоцветная лента RGB подключается через контроллер, как на изображениях ниже.
Расчет длины
Правильный выбор и обеспечение долговечной работы блока питания производят из результатов расчета необходимой мощности. Для этого суммируют показатели потребляемой мощности на один метр используемых источников света.
Максимальный коэффициент получают при соответствии мощности драйвера и потребителей.
Длительный срок службы блока питания достигается в случае, если имеется запас по мощности в пределах 15–20%. Он также понадобится при подключении дополнительных отрезков.
0%
Почему разрезать ленту можно только в специально предназначенных местах?
Чтобы не вызвать короткое замыкание.
Чтобы не испортить всю ленту.
Чтобы не нарушить схему питания группы светодиодов.
Верно! Не верно!
Продолжить »
Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?
Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.
Предыдущие светодиоды забирают все напряжение.
Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.
Верно! Не верно!
Продолжить »
Можно ли светодиодную ленту использовать для освещения
Можно, если создаваемого ею светового потока для этого достаточно.
Нельзя – можно испортить глаза.
Нельзя – она очень слабо светит.
Верно! Не верно!
Продолжить »
На 12 В.
На 24 В.
Зависит от конструкции.
На 36 В.
Верно! Не верно!
Продолжить »
Можно ли светодиодную ленту погружать в воду?
Категорически нельзя.
Можно, если она имеет герметичное исполнение (IP67 и выше).
Можно – она питается низким напряжением.
Верно! Не верно!
Продолжить »
RGB лента состоит из разноцветных или трехцветных светодиодов?
Разноцветных, установленных поочередно.
Трехцветных.
Зависит от конструкции – может быть и так, и так.
Верно! Не верно!
Продолжить »
Все ли ты знаешь о светодиодной ленте
Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.
Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.
Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.
Ты очень хорошо знаком со светодиодными лентами.
Перепройти тест!
Предыдущая
Светодиодная лентаПодключение RGB ленты и варианты её использования
Следующая
Светодиодная лентаВыбираем профиль для светодиодной ленты
Спасибо, помогло!2Не помогло
Основные технические характеристики светодиодных лент
Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров
Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее
Рассмотрим каждый из них подробнее
Рассмотрим каждый из них подробнее
Рассмотрим каждый из них подробнее.
Напряжение питания
Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.
Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит
Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента
Вид и размер применяемых светодиодов
Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:
• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.
Плотность размещения светодиодов на ленте
Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов
Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины
Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов
Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент
Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.
Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.
Степень защиты
Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты
В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами
В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.
Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.
