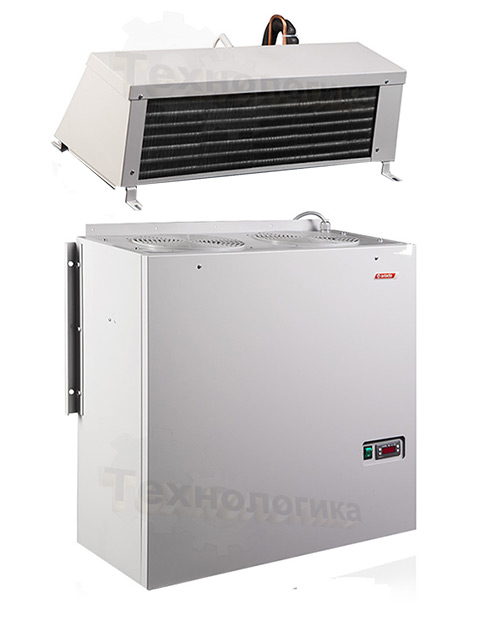

Сплит-система АРИАДА KMS 120 (Код: 4003)

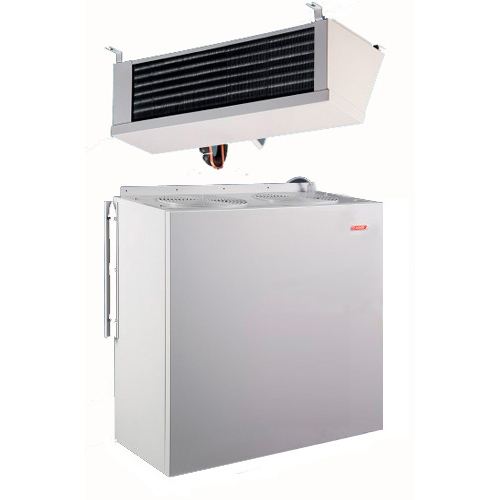

Сплит-система АРИАДА KMS 120 представляет собой холодильный агрегат, состоящий из воздухоохладителя, внешнего блока, комплекта соединительных труб и применяются для охлаждения внутреннего объема морозильных и холодильных камер, а также хранения предварительно охлажденных или замороженных продуктов питания, цветов и т. д
Особенности сплит-системы АРИАДА KMS 120:
- Надежный компрессор L’unite Hermetique TFH 4522Z
- Электротехнические компоненты
- Автоматическая система оттаивания испарителя
- Магнитный пускатель
- Реле низкого давления
- Монитор напряжения
- Капиллярная трубка (из высококачественной мягкой медной трубки)
- Фильтр-осушитель жидкостной
Дополнительные опции:
- Изготовление испарителя из нержавеющей стали AISI 304
- Опция «зимний комплект» — для эксплуатации при отрицательных температурах в зимнее время
- Возможность дополнительной установки монитора напряжения
- Автоматический регулятор давления конденсации
- Комплект дистанционного управления
| Рекомендуемый объем холодильной камеры, м3 | от 14,0 до 22,0 |
| Рабочий диапазон температур,°С | от -5 до +5 |
| Напряжение, В | 220 |
| Электропотребление, кВт | 1,26 |
| Номинальный ток, А | 7,7 |
| Шумность, dB (на рассточнии 10 м) | 47 |
| Габариты внешнего блока в упаковке, м | 1,1х0,55х1,04 |
| Масса внешнего блока (нетто), кг | 42 |
| Масса внешнего блока (брутто), кг | 105 |
| Габариты воздухоохладителя в упаковке, м | 0,9х0,7х0,64 |
| Масса воздухоохладителя (нетто), кг | 25 |
| Масса воздухоохладителя (брутто), кг | 40 |
| Хладагент | R404A |

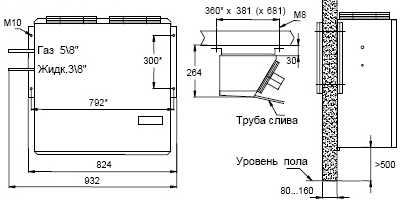

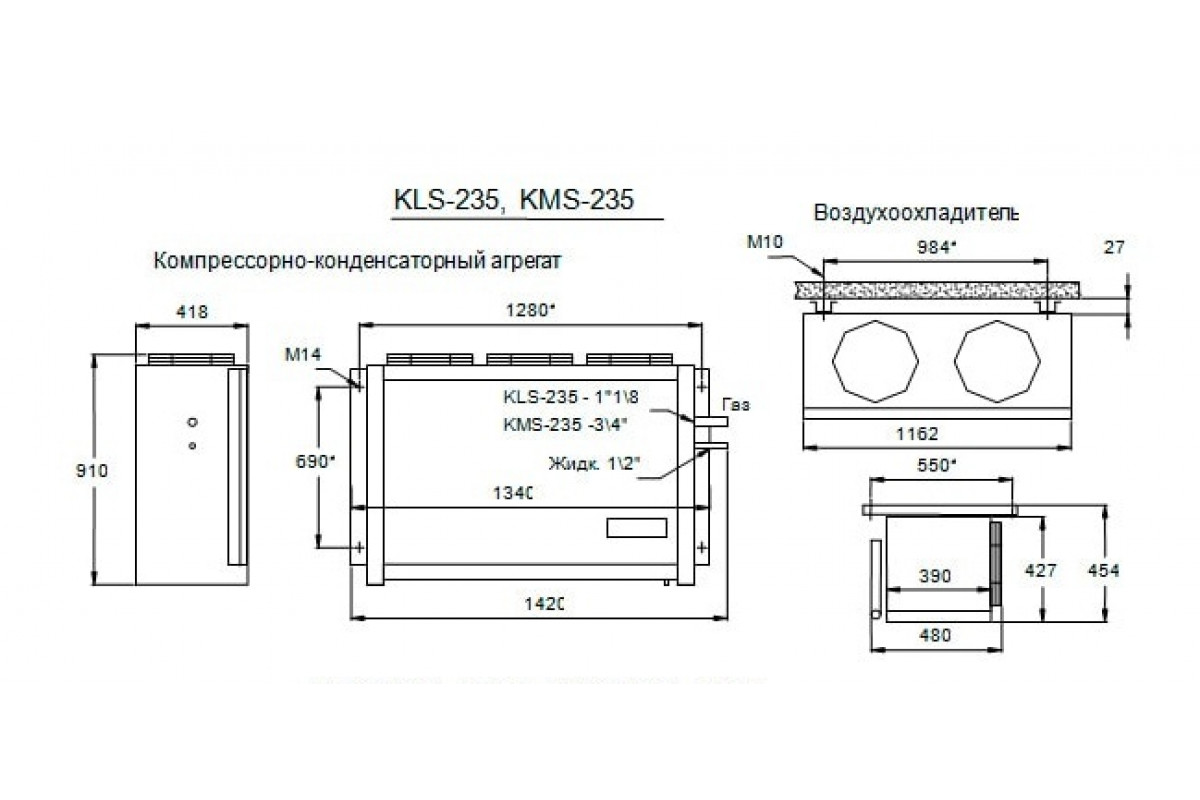

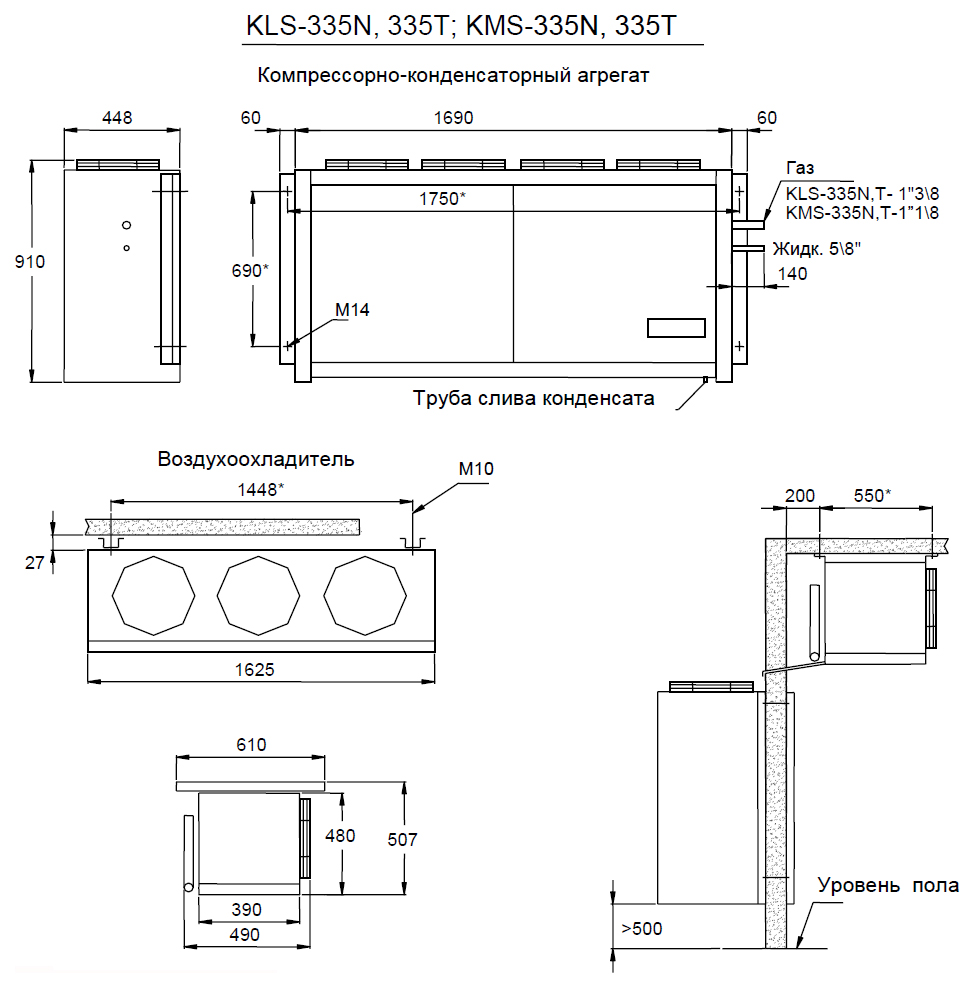

Монтажные размеры
Скачать паспорт сплит системы KMS 120
Скачать каталог моноблоков и сплит систем Ариада
Инструкции к пульту управления и кондиционерам Ариада
Для управления системой охлаждения в конструкции предусмотрен электронный блок. Многие процессы автоматизированы, пользователю достаточно установить начальные настройки и оборудование будет поддерживать этот режим, с учетом изменения внешних факторов. В конструкции предусмотрена защита от перепада напряжения, есть реле низкого и высокого давления рабочей жидкости в компрессоре.
Дистанционный пульт для кондиционера можно приобрести отдельно, он не входит в стандартную комплектацию. Он имеет ограниченный перечень функций и предназначен для следующих действий:
- Переключение режимов работы. Для этого есть клавиша Mode, результат отображается на жидкокристаллическом дисплее.
- Уменьшение/увеличение холодопроизводительности в ручном режиме.
- Отслеживание текущих показателей системы.
- Получение уведомлений о возможных сбоях и неполадках.
Нормальная эксплуатация возможна только при соблюдении правил обслуживания. Подробная инструкция к кондиционерам содержит сведения и перечень необходимых мероприятий:
- очистка узлов от скопившейся грязи, пыли;
- проверка параметров электросети, рекомендуется установить БПП;
- проверка магистрали на целостность, возможные утечки хладагента;
- дозаправка компрессора маслом и системы хладагентом выполняются согласно указанным срокам.
При добавлении масла в компрессор или охлаждающей жидкости необходимо выбирать ту же марку, что была использована ранее. Если это невозможно – следует полностью очистить систему, промыть ее и заполнить новым составом.
Сплит-система KMS 120 | ВБК-cнаб
Описание

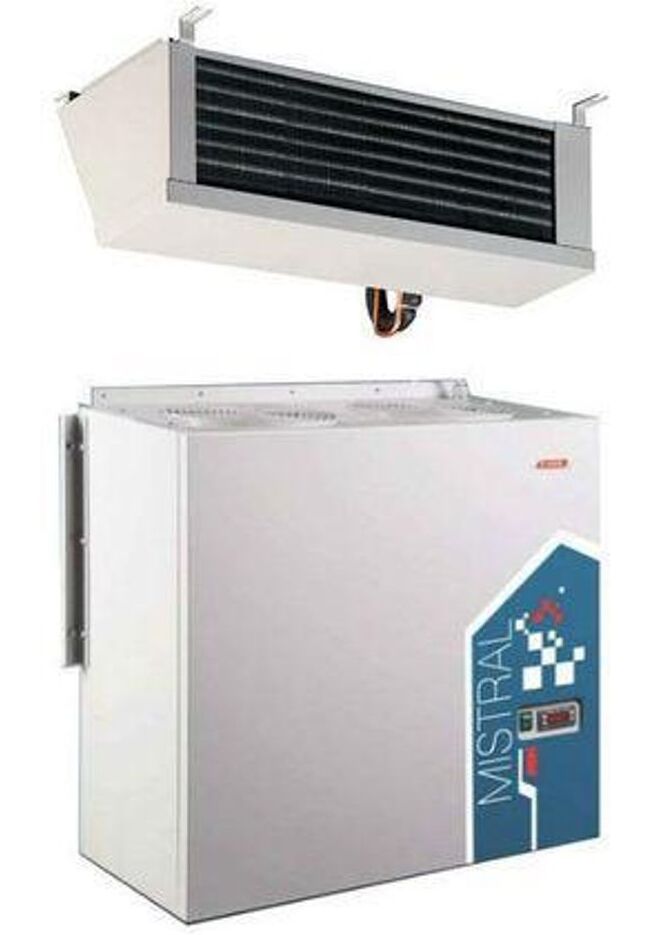

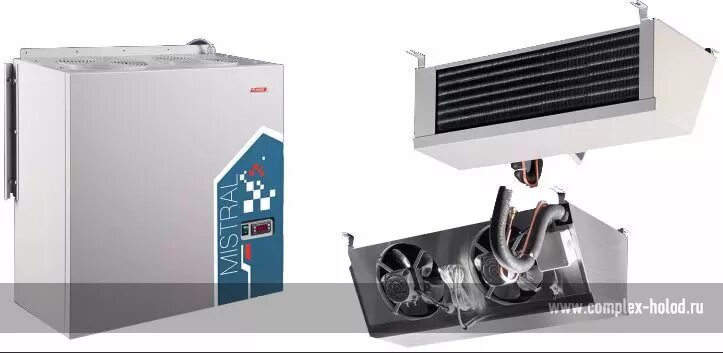

Средне-и-низкотемпературные морозильные машины – сплит-системы серии «Mistral».

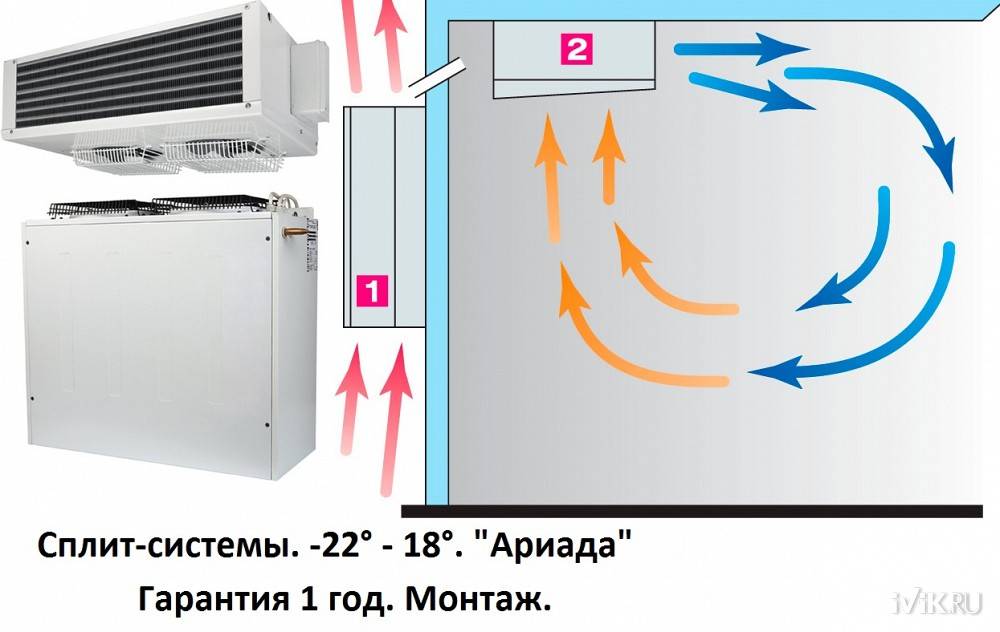

Сплит система — морозильный спец.аппарат, состоящий из 2-ух блоков:

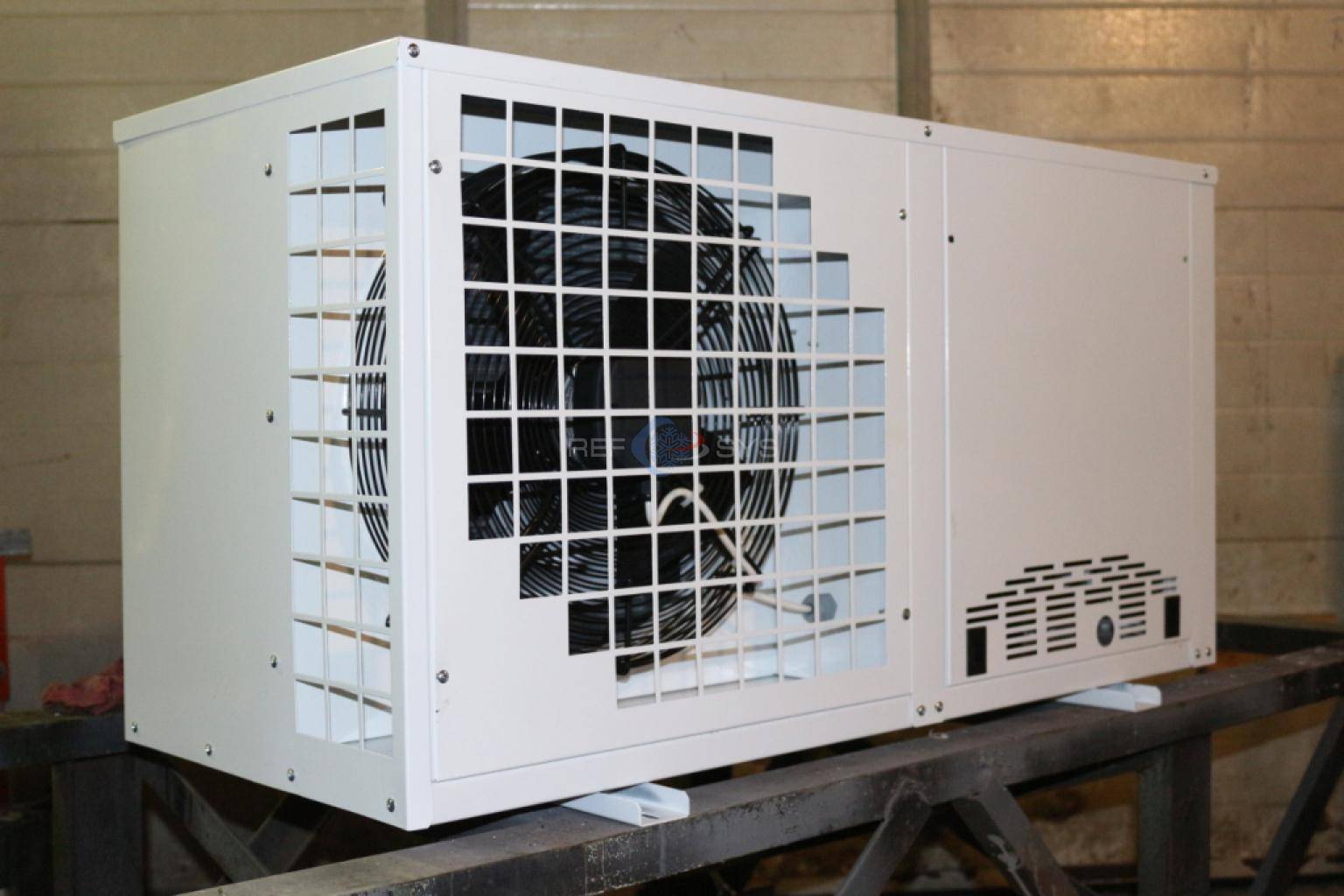

Конструкция устанавливается за пределами спец.камеры;

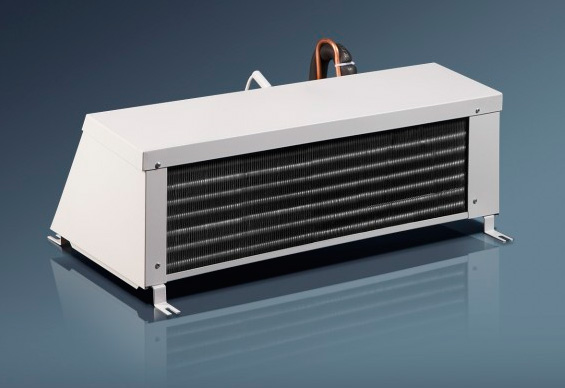

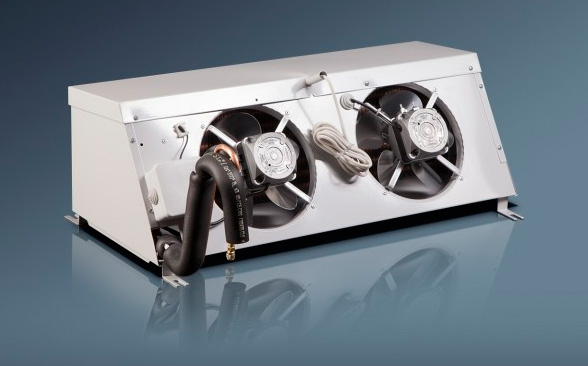

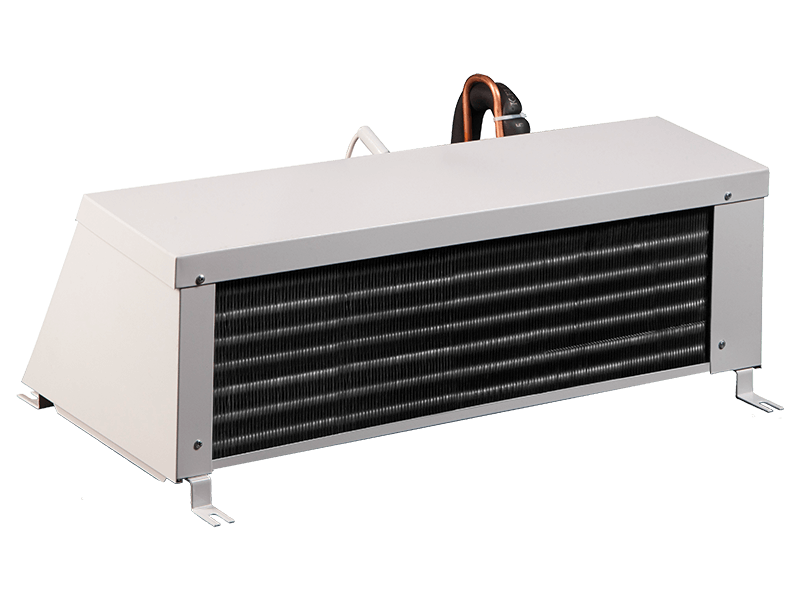

Воздухоохладитель устанавливается во внутреннем объеме камеры.
После установки аппарата и испарителя они объединяются медными трубами, которые вступают в обычную комплектацию этих морозильных машин (не считая 235 И 335 серий).
Сплит-системы разделяются на среднетемпературные(-5оС…+5оС) и низкотемпературные (-16оС…-18оС)
- Среднетемпературные спец.установки КМS — +40оС — тем-ра конденсации фреона; минус 15оС – тем-ра кипения фреона
- Низкотемпературные спец.установки КLS — +40°С — тем-ра конденсации фреона; минус 30оС – тем-ра кипения фреона
Сплит-системы (не считая 235 и 335 серий) поставляются покупателю заправленные хладагентом, имеют 2 вентиля на выходе, набор медных трубок протяженностью 5м. с термоизоляцией и монтажный кабель меж внутренним и наружным блоками.
Стандарт:
Самодействующая спец.система оттаивания испарителя
Функция «Зимний набор» — для эксплуатации на улице ( при тем-ре по -10оС).*
Самодействующий стабилизатор давления конденсации*
Набор дистанционного управления **
* Входят в обычную комплектацию моноблоков серий 235 и 335
** Входят в дополнительные функции
| Наименование агрегата | Объем камры, м3 | Габариты упаковки агрегата,мм | Габариты упаковки охладителя,мм | Потребляемая мощность,кВт | Напр. питания, В | Производи-тельность, куб.м/ч |
| KMS 120 | 14 — 22 | 1100х550х1040 | 900х700х640 | 1,71 | 220 | 800 |
Дополнительные опции:
Комплект дистанционного управления
«Зимний комплект»-работа в уличном исполнении при температуре не ниже — 10°С (опция устанавливается заводом-изготовителем, отдельно от изделия не поставляется)
| Характеристики | KMS 103 | KMS 105 | KMS 107 | KMS 120 | KMS 330N | KMS 330T | KMS 235 | KMS 335N | KMS 335T | |
| Компрессор — (тип —герметичный ) | ||||||||||
| Хладогент | R404A | |||||||||
| Конденсатор | ||||||||||
| Шаг ребер, мм | ||||||||||
| Поверхность, м2 | 6,88 | 6,88 | 6,88 | 12,7 | 17,4 | 17,4 | 25,2 | 39,7 | 39,7 | |
| Bентилятор шт.х Ø | 1 х 254 | 1 х 254 | 1 х 254 | 2 х 254 | 1 х 315 | 1 х 315 | 3 х 315 | 4 х 315 | 4 х 315 | |
| Ном.мощность , Вт. | 95 | 95 | 95 | 190 | 102 | 102 | 306 | 408 | 408 | |
| Производ., м3 / ч | 750 | 750 | 750 | 1500 | 2000 | 2000 | 6000 | 8000 | 8000 | |
| Масса ХКА, кг | 47 | 47 | 49 | 63 | 81 | 83 | 136 | 182 | 185 | |
| Габаритные размеры упаковки , мм.. | ||||||||||
| Длина Ширина Высота | 800 550 1040 | 800 550 1040 | 800 550 1040 | 1100 550 1040 | 1130 660 1150 | 1130 660 1150 | 1580 560 1130 | 2050 600 1140 | 2050 600 1140 | |
| Масса, кг(нетто) | 36 | 36 | 36 | 42 | 51 | 51 | 56 | 71 | 71 | |
| Масса, кг(брутто) | 83 | 83 | 85 | 105 | 132 | 134 | 192 | 253 | 256 | |

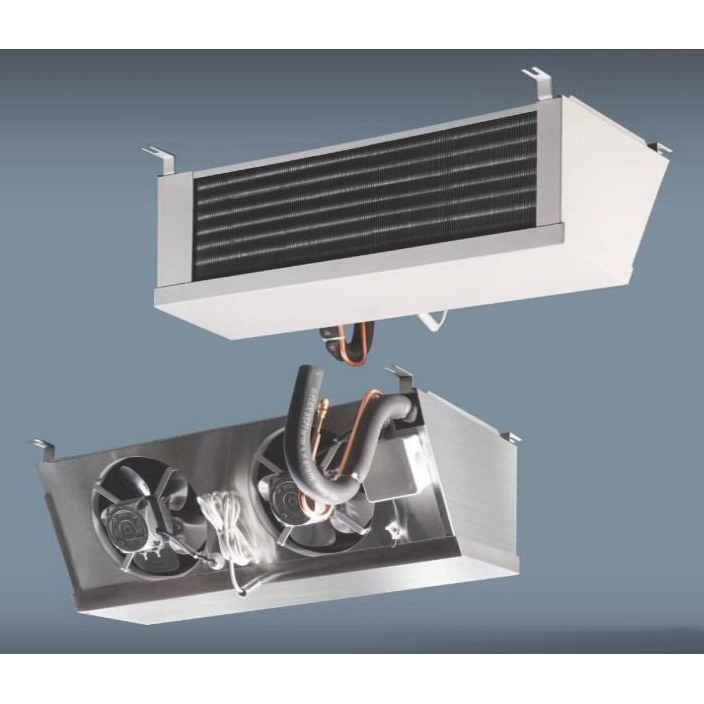

| Воздухоохладитель | ||||||||||
| Тин оттайки | Электрический | |||||||||
| Шаг ребер, мм | 4,28,4 | |||||||||
| Поверхность, м2 | 4,4 | 4,4 | 4,4 | 8,53 | 12,7 | 12,7 | 20,6 | 35,3 | 35,3 | |
| Bентилятор шт.х Ø | 1 х 200 | 1 х 200 | 1 х 200 | 2 х 200 | 1 х 315 | 1 х 315 | 2 х 315 | 3 х 315 | 3 х 315 | |
| Длина струи,м | 5 | 5 | 5 | 5 | 8 | 8 | 8 | 8 | 8 | |
| Ном.мощность , Вт. | 65 | 65 | 65 | 190 | 104 | 104 | 208 | 306 | 306 | |
| Производ., м3 / ч | 400 | 400 | 400 | 800 | 2000 | 2000 | 4000 | 6000 | 6000 | |
| Масса, кг(нетто ) | 11 | 11 | 11 | 15 | 26 | 26 | 34 | 49 | 50 | |
| Мощн. ТЭНов, кВт | 0,7 | 0,7 | 0,7 | 0,7 | 2,05 | 2,05 | 3,75 | 7,7 | 7,7 | |
| Габаритные размеры упаковки , мм.. | ||||||||||
| Длина Ширина Высота | 600 700 500 | 600 700 500 | 600 700 500 | 900 700 640 | 900 800 600 | 900 800 600 | 1310 710 770 | 1800 720 830 | 1800 720 830 | |
| Масса, кг(нетто ) | 20 | 20 | 20 | 25 | 33 | 33 | 43 | 55 | 55 | |
| Масса, кг(брутто) | 31 | 31 | 31 | 40 | 59 | 59 | 77 | 104 | 105 |
Коды ошибок кондиционеров Ариада
Возникновение неполадок или сбоев автоматически фиксируется контрольными приборами. В результате на экран выводятся коды ошибок. Они указывают на характер поломки, но в руководстве пользователя не их полного описания. Коды предназначены для техников, которые будут проводить ремонтные работы. Изготовитель не рекомендуется делать восстановительные мероприятия самостоятельно.
В руководстве указаны неисправности, которые можно определить и исправить своими силами:
- Блок не работает. Отсутствует электропитание, сработал предохранитель.
- Установка работает без перерыва. Это происходит из-за частой загрузки камеры теплым воздухом.
- Короткие циклы функционирования. Большое число продуктов в камере, либо слишком высокая температура окружающей среды.
Частая причина неправильной работы — постоянное функционирование на максимальной мощности. Это приводит к быстрому износу деталей и частым поломкам.
Сравнение характеристик популярных моделей
Подбор наиболее подходящей модели этого климатического оборудования происходит не по стандартной схеме. Учитываются не только каждая характеристика, но и дополнительные параметры модели – размер витринного бокса, общая площадь остекления
Также важно знать особенности монтажа – установка кондиционера осуществляется в два этапа. Первый – монтирование витрины, второй – установка и подключение климатического блока
Во время выбора обращают внимание на такие характеристики:
- Объем камеры, в которой размещаются продукты. Для охлаждения 1 м³ холодопроизводительность должна быть не менее 0,51 кВт.
- Температурный диапазон работы.
- Производительность воздуха. Актуально для сохранения свежести продуктов.
- Габариты блока кондиционирования, способы его монтажа;
- Стоимость полной комплектации и дополнительных элементов.
Для сравнения параметров популярных моделей была составлена сравнительная таблица. Данные были взяты из руководства пользователя.
Цена зависит от мощности установки и варьируется от 45000 до 80000 рублей. За вспомогательные компоненты нужно будет доплатить.
Дополнительно учитывается размеры и масса упаковки, инструкция содержит эту информацию. Это актуально при планировании транспортировки климатического оборудования и затрат, связанных с этим.
Основные линейки кондиционеров и продукции
Принцип работы оборудования во многом схож с работой обычных кондиционеров. Разница заключается в области применения – обслуживается холодильный модуль, витрина. Ее объем меньше, чем у стандартного помещения. Поэтому мощность оборудования значительно меньше
Компания уделила большое внимание автоматическому поддержанию уровня охлаждения воздуха – температурный режим регулируется в зависимости от изменения внешних факторов без ручного управления
Принятая классификация выносного холодильного оборудования:
- Среднетемпературный комплекс серии KMS. Предназначен для поддержания степени охлаждения воздуха в камере в пределах от -5°С до +5°С. Эта среднетемпературная сплит-система часто используется для кондитерских магазинов. В перечень стандартных опций входит обдув стекла от запотевания, возможность монтажа дренажа, входящего в комплектацию. Преимущества – низкое энергопотребление, возможность выбора мощности генерации холода. Последний показатель варьируется от 0,95 до 4 кВт.
- Эффективная низкотемпературная сплит-система марки KLS — оптимальный вариант для длительного хранения продуктов. Морозильный комплекс имеет такой же габарит, как и вышеописанная модель КМС. В установках КЛС есть возможность изменять мощность работы компрессора, тем самым увеличивая диапазон холодопроизводительности.
Технический паспорт содержит подробное описание каждой модели. Из явных преимуществ можно выделить качество ответственных узлов оборудования – установлены компрессоры компании L’unite Hermetique, электронные блоки управления Eliwell, электрические вентиляторы немецкого бренда EBM. Это обеспечивает энергоэффективность, класс потребления электроэнергии АА.
В системе применяется фреон R404A. Он был разработан для работы со специальным холодильным оборудованием, работающем в средне- и низкотемпературном режиме. По техническим характеристикам это один из самых безопасных и стабильных хладагентов. Он имеет единственный недостаток – относительно высокую стоимость.
