Подробная схема соединения
В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.
Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.
Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.
Способы изоляции
Изолируют скрутку изолентой, термоусадочной трубкой, специальными элементами СИЗ.
Изолента
Изоляционный материал для применения в сухих помещениях.
Представляет собой ленту с клейким слоем, изготавливаемую из таких материалов:
- ПВХ;
- бумага и ацетатная ткань;
- эпоксидная и полиэфирная пленки;
- стеклоткань и слюда.
Лента из ПВХ для применения в быту подходит лучше всего. Самая качественная разновидность, рекомендуемая к использованию, изготавливается из ПВХ пленки класса А и обмазывается клеем на каучуковой основе.
Конец ленты наклеивают на изоляцию близ начала оголенного участка и далее наматывают, двигаясь к концу скрутки и частично перекрывая каждым последующим витком предыдущий. Обогнув конец скрутки (он должен быть не просто обмотан, а накрыт лентой), двигаются в обратном направлении. Изоленту наматывают минимум в два, а лучше в три слоя.
Термоусадочная трубка
Более надежный изолятор, пригодный для применения в помещениях с повышенной влажностью и даже на улице. Трубку выполняют из особого полимера, уменьшающегося в размерах при нагреве.
Монтаж изделия производится так:
- термоусадочную трубку надевают на один из соединяемых проводов;
- выполняют скрутку;
- надвигают трубку на скрутку;
- прогревают изолятор строительным феном либо, за неимением такового, зажигалкой. В результате трубка уменьшится и плотно обожмет скрутку.
Выпускаются термоусадочные трубки разных диаметров — для проводов с различным сечением.
Для надежности рекомендуется изолировать скрутку двумя термоусадочными трубками.
Соединительные изолирующие зажимы (СИЗ)
Изделие не просто изолирует скрутку, но надежно ее фиксирует, и такое соединение уже не противоречит ПУЭ и другим нормативным документам.
При навинчивании соединителя на скрутку, пружина, особенно узкая ее часть, плотно прижимает жилы одну к другой
СИЗы отличаются размерами и крайне важно подобрать изделие, соответствующее сечению жил и их количеству. Есть колпачки для соединения 2-х жил сечением 1,5 мм2, 4-х сечением 2,5 мм2 и т.д
Принято окрашивать их в разные цвета, но стандартизированной системы не существует — каждый производитель придерживается своей расцветки. Если выбрать СИЗ неправильно, то либо пружина не обожмет провода с достаточным усилием (слишком большой колпачок), либо те не втиснутся в узкую часть пружины (маленький колпачок). В соединителях для алюминиевых проводов имеется кварцево-вазелиновая паста.
Основные схемы расключения
Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.
Подключение розеток
Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.
Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.
Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.
Подключение однокнопочного выключателя
В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.
Подключение двухкнопочного выключателя
В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.
Порядок проведения работ в земле и воде
Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.
Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.
Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.
Соединение проводов в распределительной коробке своими руками
В современных распределительных коробках для контактных соединений используются универсальные клеммы WAGO. Главное правило монтажа — это неукоснительное соблюдение правильности соединения проводов. В несущем кабеле три провода разного цвета, каждый из них предназначен для передачи фазы, нуля и заземления. Если будет нарушена полярность – неизбежно короткое замыкание. Наиболее распространенная расцветка – это белый цвет – фаза, синий цвет – ноль, желто-зеленый – заземление
Именно на это следует обратить внимание при монтаже
Прежде чем приступать непосредственно к монтажу распределительных коробок следует определиться с местом их расположения, а также всех розеток, выключателей и точек освещения. Для этого необходимо составить подробную схему всей электропроводки. Это поможет в последствие осуществлять необходимый ремонт или профилактические работы без ущерба для стен и потолков. При составлении схемы размещения будущей электропроводки необходимо учитывать, что расположение распределительных коробок, места расположения проводов не должны подвергаться механическим воздействиям. То есть в этих местах нельзя сверлить, забивать гвозди или каким-либо другим способом нарушать целостность электропроводки. Для того, что бы избежать данной неприятности во время отделки или ремонта сверяйтесь с составленной вами ранее схемой электропроводки.
При современной энергонасыщенности помещений может возникнуть проблема переизбытка проводов в распределительной коробке, поэтому при ее выборе, обратите внимание на размер и количество контактов в ней. Это поможет избежать в будущем замены коробок и соответственно косметического ремонта. При самом монтаже большого количества проводов во избежание ошибок соединения последовательно маркируйте монтируемые провода
При самом монтаже большого количества проводов во избежание ошибок соединения последовательно маркируйте монтируемые провода
Обратите внимание на затяжку контактов. Слабая затяжка может привести к оплавлению контакта и выходу из строя всей электрической цепи. В остальном при должной внимательности и аккуратности работы по монтажу электропроводки можно произвести самостоятельно, без привлечения специалиста
В остальном при должной внимательности и аккуратности работы по монтажу электропроводки можно произвести самостоятельно, без привлечения специалиста.
Подключение выключателя с двумя клавишами
Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.
Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.
Механизм создания подключения
Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.
Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
- рассчитать нагрузку на электросеть;
- сечение проводов;
- разделить потребителей на группы.
В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
- освещение;
- силовая часть, то есть розетки.
Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.
Соединение проводов в распределительной коробке согласно ПУЭ
ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.
Выбор сечения и марки провода
Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.
Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.
Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее
Расчет по мощности
Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.
Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
- освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
- розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
- кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
- жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.
Правильный выбор соединения эл
проводов в распределительной коробке зависит от его сечения
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр
Электрическая распределительная коробка и соединение проводов
После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.
Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.
Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.
Крутим сами

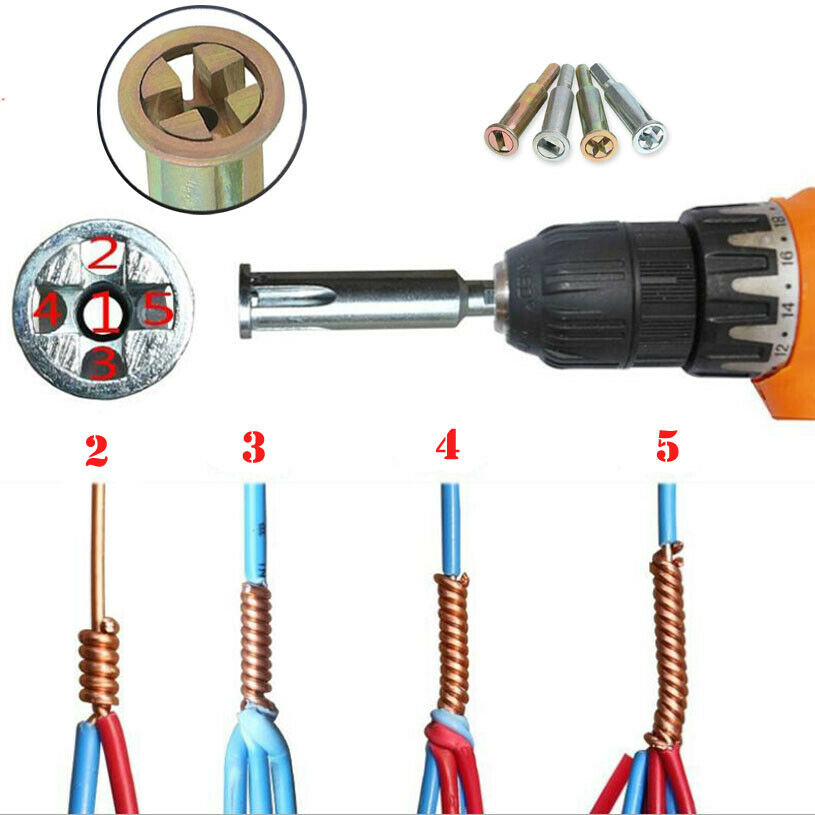

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

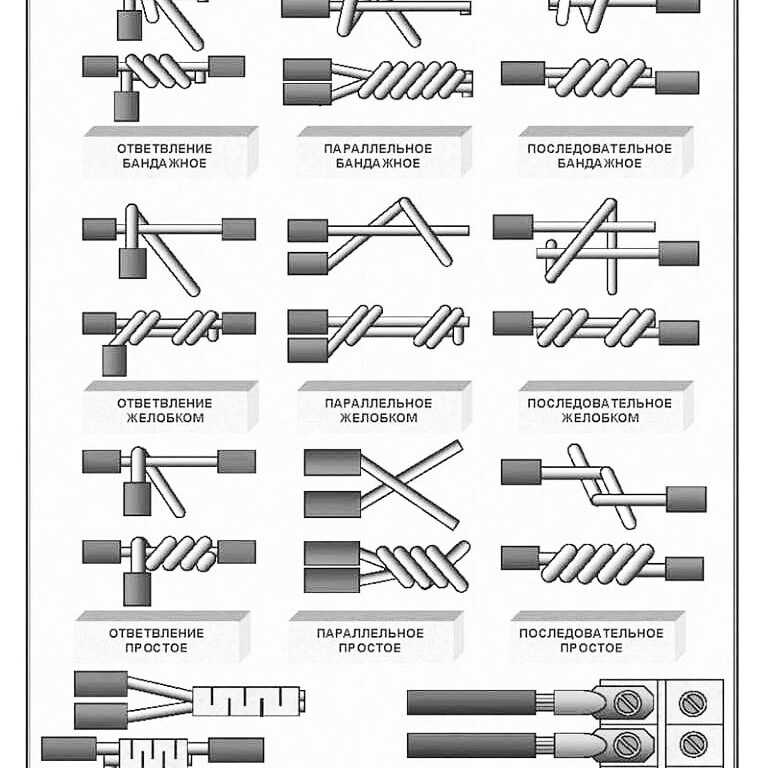

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:
- заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
- обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).
Рассмотрим ситуацию с плетением из шнура с монолитной жилой:
Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно снять изоляцию и не оставить на жиле глубоких порезов. Потом на один из концов надеваем термоусадку.После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом
Затем, взяв наждачную бумагу, зачищаем жилы проводов
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой
Затем, взяв наждачную бумагу, зачищаем жилы проводов. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой
Важно, чтобы термоусадка плотно «взялась» на месте скрутки. С многожильным шнуром ситуация обстоит немного иначе:
С многожильным шнуром ситуация обстоит немного иначе:
С многожильным шнуром ситуация обстоит немного иначе:
Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура. На один из концов шнура надеваем термоусадку
Распускаем жилы каждого шнуры на небольшие «косички»
Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения
Распускаем жилы каждого шнуры на небольшие «косички». Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.
При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:
- Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
- Надеваем термоусадку на один из шнуров.
- Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
- Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
- Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
- Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
- Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.
На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.
Сварка
Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).
В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.
К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.

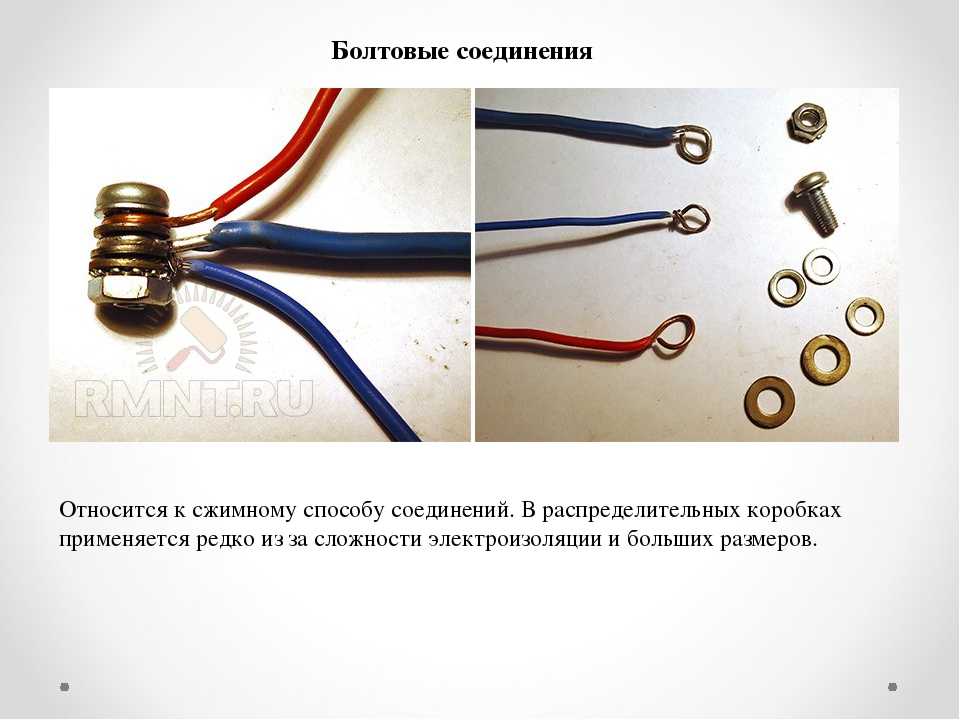

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.
Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными – в которых жилы проводов зажимаются между подпружиненных пластин.
Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.
Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.
И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.
Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.
Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.
Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.
Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.
Инструкция по монтажу
Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.
Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.
Монтаж открытым способом
Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:
- На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
- Места крепления данного изделия следует отметить при помощи простого карандаша;
- Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
- Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
- Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
- После всех работ закройте крышку коробки.
Как видите, процесс установки распределительной коробки в бетон весьма прост.
Скрытый монтаж
Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.
Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку
Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким. В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора; К месту подключения коробки следует подвести линию
Высота установки от потолка должна быть 10..20 см; Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор; Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра; Между собой соедините жилы; Закрывается защитная крышка; Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться
В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора; К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см; Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор; Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра; Между собой соедините жилы; Закрывается защитная крышка; Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.
Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.
На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.
Источник
Стадии монтажа
Монтаж распаячной коробки — ответственное задание, требующее точного соблюдения правил и норм безопасности. Процесс монтажа состоит из следующих основных стадий:
Подготовительная стадия:
- Ознакомление с проектной документацией и требованиями ПУЭ.
- Проверка наличия необходимых инструментов и материалов.
- Установка и заземление рабочего места.
Монтаж коробки:
- Установка распаячной коробки по проектной документации.
- Соединение проводов и кабелей внутри коробки.
- Закрепление проводов с помощью накидных муфт или скоб.
- Установка защитных ограждений и пластиковых креплений.
Монтаж наружных и внутренних соединений:
- Установка коннекторов и штепсельных разъемов.
- Подключение проводок и кабелей к соответствующим разъемам.
- Установка и закрепление корпуса наружного и внутреннего соединения.
Проведение контрольных измерений:
- Проверка качества выполненных соединений и фиксация результатов.
- Использование мультиметра для измерения сопротивления и напряжения.
- Анализ полученных данных и устранение выявленных несоответствий.
Оформление документации:
- Заполнение паспорта монтажа.
- Составление акта обследования и испытаний.
- Фотофиксация выполненных работ.
