Как подключить насос к скважине самому: схема подключения своими руками

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

неправильно выполненная установка насоса погружного типа в скважину;
неправильно подобранные элементы автоматического управления насосным оборудованием;
неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Критерии выбора насоса

Хороший насос должен бесперебойно подавать воду с постоянным давлением. Чтобы выбрать соответствующий требованиям агрегат, необходимо знать:

максимально необходимый объем водопотребления;
продуктивность (дебит) источника воды;
диаметр и глубину скважины или колодца.

Все эти данные можно рассчитать. Для этого учитывают количество людей, наличие домашних животных, растений, требующих полива, и норму расхода для каждого потребителя. Производительность скважины определяют, сравнивая статический и динамический уровни воды. Чем меньше разница между ними, тем больше производительность и тем более мощное устройство можно использовать. Эти показатели могут совпадать, когда вода прибывает так же быстро, как и откачивается.

В техническом паспорте на скважину содержатся следующие сведения:

статический и динамический уровни воды;
расстояние до дна;
дебит и диаметр скважины.

Подготовка сопутствующих монтажу материалов

Для монтажа необходимо подготовить материалы и крепежные элементы. В большинстве случаев для крепления агрегата используют трос. Он прослужит дольше, если будет изготовлен из нержавеющих материалов. Можно использовать стальной в пластиковой оплетке.

Трубы для подачи воды могут быть металлическими или пластиковыми. В большинстве случаев применяют ПНД-изделия. Диаметр шланга и напорного патрубка насоса должны быть одинаковыми. При использовании ЦН совместно с гидроаккумулирующей емкостью устанавливать на выходном патрубке насоса нецелесообразно, т. к. перед реле давления на обвязке гидроаккумулятора смонтирован аналогичный.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия.

Для крепления насоса и герметизации обсадной конструкции используют оголовок, состоящий из нижнего фланца, резинового уплотнительного кольца и крышки. На внутренней стороне имеется рым для подсоединения тросика. Трубу лучше ставить без соединений — это уменьшает вероятность возникновения течи.

Если возникла необходимость удлинения электрического кабеля, то соединение изолируют при помощи термоусадочных трубок. Сечение жил дополнительного проводника не должно быть меньше основного.

Тонкости монтажа погружного насоса

Приступать к установке насоса можно только после проверки состояния трубы. Все дальнейшие действия зависят от выбранной модели и параметров насоса. Специалисты советуют выбирать гибкие погружные насосы. Они подходят для регулирования глубины погружения насоса в скважину. Гибкие погружные насосы отличаются наличием шнура или троса для крепежа к трубе

Важно, чтобы материал выдерживал нагрузку оборудования при монтаже. Также проводятся расчеты разрывной нагрузки.

Определено, что разрывная нагрузка – это пятикратное значение от веса погружного насоса. При разрыве трос сможет удержать насос, что позволит избежать непредвиденных ситуаций.

При соединении шнура и оборудования придерживайтесь правила расположения узла на расстоянии на 15 см от входного отверстия. За счет этого в процессе работы устройство не будет захватывать шнур. В трубе должен быть клапан. Он способствует обратный выход воды из системы. Когда вы выполнили все подготовительные работы, переходит к процессу установки погружного насоса в скважину.

При опускании проверьте, чтобы шнур, подвес и труба были соединены с помощью изоленты. Между обмотками допускается расстояние не меньше 80 см. Поскольку погружные насосы плохо работают в условиях засоренных жидкостей, в скважине не должно быть песка, примесей, ила. При спуске погружного оборудования убедитесь в аккуратности выполнения работы

Важно, чтобы погружной насос не соприкасался со стенками трубы. При ударах могут остаться дефекты на оборудовании

Также не забывайте о защите агрегата. Воспользуйтесь резиновым уплотнителем, который монтируют на кольцо.

Определить, правильно ли вы выполнили установку насосного оборудования, позволит рабочее состояние агрегата. В идеале оно должно работать достаточно тихо, поскольку устанавливается на глубине. Вода должна перекачиваться быстро и эффективно в соответствии с заявленными техническими параметрами.

В случае с установкой погружного насосного оборудования не используют резьбовые элементы. Можно исключить варианты коррозии, из-за которой трубы часто деформируются и не способы выполнять свою функцию. Для монтажа применяют только крепежи на поверхности. В случае замены погружного оборудования это будет отличным преимуществом.

Виды насосов

Выделяют следующие виды водяного насоса в скважину:

Скважинные. Такие приборы имеют небольшой диаметр. Кроме того, они прекрасно справляются в тех случаях, когда вода содержит примеси глины или известняка. Такая разновидность отлично подходит для больших напоров и значительных расстояний между точкой водозабора и потребителем.
Колодезные. Погружение такого водяного насоса в скважину происходит не полностью. Отверстие, предназначенное для забора воды, спроектировано внизу, двигатель охлаждается жидкостью. Некоторые модели оборудованы системой отключения при отсутствии воды.
Вихревые. По своему типу такие агрегаты относятся к поверхностным. Из их достоинств можно отметить сравнительно невысокую цену и компактный размер. Кроме того, если вода в скважине с различными примесями, вихревый аппарат может не справиться со своей задачей.
Центробежные. Такие приборы способны забирать воду из глубины до 9 метров. Установка насоса в скважину такого типа имеет существенный плюс – в их работе не происходит сбоя при образовании пробки из воздуха.

Первые два вида насосов относят к погружным. Для них нужен также специальный пакет SQE — комплект автоматики к агрегатам. Давление и прочие характеристики будут регулироваться техникой самостоятельно.

Как устроена насосная станция?

Для организации автономного водоснабжения дома из колодца или скважины стоит приобрести дополнительные элементы и объединить их в полноценную насосную станцию. Помимо насоса понадобится гидробак, а также реле давления. Это реле включает и отключает насос, в зависимости от того, опустошен или заполнен гидробак.

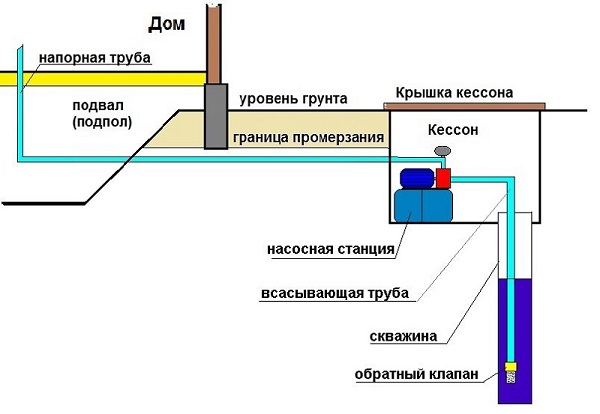

Схема демонстрирует подробный порядок водоснабжения частного дома из колодца с помощью поверхностного насоса в составе насосной станции

В результате, в доме всегда будет в наличии некоторый запас воды, а работа насоса вхолостую полностью исключается. Это значительно продлевает ресурс его работы. Кроме того, наличие гидробака компенсирует возможные гидроудары, что положительно сказывается на состоянии водопровода в целом.

Дополнительно рекомендуется также приобрести манометр (если гидробак им не укомплектован). Разумеется, можно приобрести насосную станцию, укомплектованную всеми необходимыми компонентами. Порядок установки станции промышленного производства и собранной самостоятельно не слишком различаются.

Поверхностные насосы часто используют в составе насосной станции вместе с гидроаккумулятором и реле давления, которое авоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, снабженную специальной резиновой мембраной. По мере заполнения бака эта мембрана растягивается, а при его опустошении – сжимается. Такое устройство считается высокоэффективным для автономного водоснабжения.

Алгоритм работы насосной станции

Чтобы понимать принцип работы насоса, это можно представить в следующей последовательности:

изначально вода поступает в гидробак и наполняет его;
после этого автоматически меняются показатели давления в системе. Значение достигает предельного максимума;
срабатывает реле, которое отключает насосную станцию;
в отключенном состоянии насоса показатели давления снижаются до минимальной границы;
реле реагирует на изменения и включает насос, что сопровождается очередным заполнением водой.

Без автоматических регуляторов приходилось бы самостоятельно контролировать работу насосной станции. Однако в условиях использования погружных насосов это практически невозможно. Без реле и гидроаккумулятора насосы не славились бы длительными сроками эксплуатации. За счёт наличия этих конструктивных элементов владельцы могут безопасно пользоваться насосами. Одновременно удается поддерживать оптимальные показатели постоянного давления.

Если для включения душа постоянный напор – это не обязательное условие работы, то для стиральной машинки этот показатель очень важен. В противном случае вы не сможете пользоваться автоматическими системами с потреблением водоснабжения. В резервуарах насосных станций допускается хранение до 20 л воды. Даже если произойдет аварийное выключение насоса, у вас будет определенный запас, что позволит пользоваться сантехническими приборами.

Монтаж страховочного тороса и кабеля

Теперь приступаем к креплению и установке страховочного троса и электрокабеля по дальнейшей схеме. И если с проводом все ясно (он подключен к насосу), то страховочный трос, выбранный в соответствии с параметрами скважины, крепим к основанию насоса и фиксируем специальными стальными зажимами. При этом сами зажимы и конец стального троса необходимо обязательно изолировать специальной клейкой лентой (изолентой).

Электрокабель и водоприёмную трубу соединяем вместе своими руками методом обвязки. Для этого можно использовать пластиковые хомуты или просто изоленту

Важно избегать сильного натяжения кабеля или его провисания. Такой способ монтажа провода и трубы позволит предотвратить образование петли вокруг насоса в процессе его эксплуатации. А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме

А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме.

К трубе и кабелю таким же образом приматываем хомутами страховочный трос. Его можно прикрутить простой обвязкой из изоленты с большим шагом.

Правила установки поверхностного варианта

Схема поверхностного скважного насоса. Монтаж глубинного и поверхностного вариантов отличается

Последние редко используются для таких целей, поскольку могут применяться только для источников небольшой глубины (до 8 м)

Монтаж глубинного и поверхностного вариантов отличается. Последние редко используются для таких целей, поскольку могут применяться только для источников небольшой глубины (до 8 м).

Тем не менее иногда этот вариант является оптимальным, а монтаж его во многих отношениях даже проще по сравнению с другими моделями.

Такой агрегат устанавливают в специально обустроенном помещении или кессоне непосредственно возле источника воды. Шланг нужной длины подсоединяется к всасывающему патрубку агрегата.

На другой стороне устанавливается обратный клапан, необходимый для предотвращения слива воды.

На этом клапане монтируется защитный фильтр, чтобы внутрь не попали загрязнения. После этого производится пробный (тестовый) запуск оборудования.

Какой должная быть глубина скважины для опускания насоса?

Монтаж погружного насоса в скважину должен осуществляться таким образом, чтобы двигатель имел возможность охлаждаться подобающим образом. Для достижения хорошего эффекта рекомендуется опускать агрегат на глубину 30-40 см ниже уровня жидкости. Однако профессионалы утверждают, что наиболее оптимально погружать глубинный насос на 2-3 метра. При этом очень часто глубины скважины может достигать 100 и более метров.

Бурение скважины лучше предоставить в руки опытных специалистов, так как они наверняка различают между динамическим и статическим уровнем воды, о чем не подозревают многие. После бурения проводится замер от земли до поверхности воды, а полученный результат называется статическим уровнем. Далее установленный насос откачивает воду и опять замеряется глубина до зеркала воды в её спокойном состоянии, в результате чего становится известным динамический уровень.

Схема установки насоса в скважину

Замер уровня воды в скважине производится после установки колонны газовых труб, которая погружается ниже динамического уровня. Сопротивление изоляции обмотки мотора с опущенным электропроводом необходимо определить мегомметром, после чего уже можно присоединять станцию к аппарату и проводить оценку правильности проделанных действий.

Монтаж погружного насоса

Перед началом работ выполняется сборка агрегата. К помпе подключается электрический кабель, подводится водопроводная магистраль, подсоединяется трос. После этого устройство погружается в шахту до уровня залегания водоносного горизонта. Скважинного насоса установку представим поэтапно.

Подготовка к монтажу оборудования

Начальный этап подготовки — закрепление на входном патрубке обратного клапана. Это позволяет удерживать воду в системе при отключении помпы. За ним монтируется чашеобразный фильтр, отсеивающий небольшие фрагменты ила. Дальше к устройству подсоединяется труба или эластичный шланг.

Отдельные участки электрического провода соединяются термоусадочными трубками. На стыках для гидроизоляции креплений используются муфты. Выровненный кабель выкладывается вдоль водоподающей магистрали. К агрегату подключается трубопровод. В проушины на корпусе помпы продевается шнур для опускания в шахту. Фиксируется трос особым устройством.

Завершающий этап подготовки к монтажу водяного насоса в скважину — скрепление материалов. Для крепежа применяются хомуты или клипсы.

Погружение насоса в скважину

Процедура выполняется по следующему алгоритму:

корпус агрегата прикрывается защитным кольцом;
на обсадную колонну надевается эластичная прокладка и монтируется оголовок;
механизм сквозь отверстие аккуратно опускается в трубу;
немного глубже динамической границы воды в скважине устройство закрепляется;
трос фиксируется на кронштейне.

Оптимальная глубина размещения составляет 1-2 м от дна скважинного колодца. Ниже опускать не стоит из-за риска заиливания помпы.

Определение точки работы насоса

Правильный монтаж глубинного насоса требует уточнения его характеристик при эксплуатации в стандартном режиме. Для этого понадобится определить расход воды за единичный отрезок времени.

После выполнения замеров показатели сравнивают со сведениями из технической документации. В случае превышения фактических данных над рекомендованными изготовителем следует немного сместить задвижку агрегата. За счет дополнительного сопротивления параметры нормализуются.

Способы проведения воды из скважины в дом

Принципы подачи воды в частный дом:

глухая разводка — труба, по которой вода циркулирует в помещении и поступает на последнюю точку забора, завершается тупиком. Данный принцип проведения оправдан, когда требуется сэкономить пространство. При этом он вызывает неудобства в процессе пользования водопроводом. Придется ждать, пока вода поступит в последнюю точку — начала она достигнет заглушки и только потом потечет из узлового крана;
закрытая циркуляция — потоки воды совершают круговорот, сохраняют постоянную температуру на каждом участке системы. Вода течет со всех вентилей одинаково — непосредственно после того, как их открыли. Экономически оправдано применение закрытой циркуляции для горячего водопровода, поскольку резкие температурные перепады здесь недопустимы.

Как показывает практика, в чистом виде оба варианта использую редко. Рациональный способ — комбинировать разводки. Холодный водопровод монтируйте по принципу глухой разводки, горячий — с замкнутой циркуляцией.

Читайте еще: Водопровод в частном доме — как провести воду своими руками

Предварительные монтажные работы

Характеристики погружного насоса

Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:

глубина;
статистический и динамический уровень воды.

Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.

Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.

Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.

Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.

При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.

Подключение к системе

Производится также в строгой очередности каждого последующего элемента:

Конец троса теперь может быть закреплен к скважинному оголовку, где имеется специальная петля.
При необходимости заводится греющий кабель. Он не даст промерзнуть системе водоснабжения при эксплуатации в холодное время года.
Подключается кабель к автоматике.
Идет соединение с гидроаккумулятором.
Устанавливается фильтрующий элемент и после него уже монтируется запорный кран.

Когда скважина находится непосредственно в доме, то подвальное помещение дома и будет представлять собой кессон, который будет всегда с положительной температурой в любое время года.

Если же кессон находится за пределами помещения, то прокладка трубопровода от самой скважины должна быть произведена на глубине ниже промерзания с использованием герметичного скважинного адаптера. В зависимости от региона России глубина промерзания колеблется от 1,5 до 2 метров в районах крайнего Севера.

Вход в кессон расположенный за пределами помещения должен быть гидроизолирован, так же как и кессон. Это нужно для того, что бы в период весеннего половодья грунтовые воды не попали в саму скважину. Иначе вода из нее может стать не пригодной к эксплуатации.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
Аппарат не должен касаться каких-либо предметов и стен.
Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

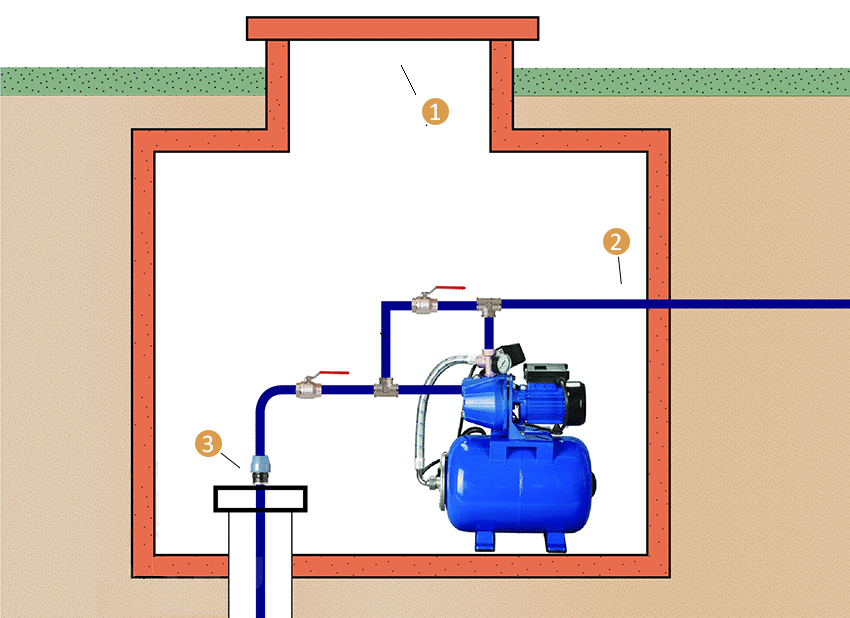

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Как правильно опустить

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Порядок подключения поверхностного насоса

Последовательность сборки насосной системы к подготовленной скважине на воду такова:

Установка подающего шланга. К погружаемой в воду части шланга при помощи муфты закрепляется обратный клапан и сетчатый фильтр.
Подсоединение шланга водоподачи к насосу. Выполняется с помощью штуцера.
Подсоединение напорного шланга к насосу. Осуществляется через штуцер.

Если насосная система требовалась для полива огорода, то на этом сборка завершена. Остается опустить всасывающий шланг в скважину так, чтобы погрузить его как минимум на 300 мм под воду. Затем наполнить насос, подающий шланг и прилегающий к насосу сектор водоотводящего шланга водой – в верхней части корпуса прибора имеется заливная горловина, закрытая крышкой. Готово, прибором можно пользоваться.

При монтаже поверхностного насоса в комплекс насосной станции помимо озвученных выше операций необходимы следующие работы:

Монтаж пятивыводного адаптера. Его следует прикрутить к насосу на выходе воды, затем закрепить на адаптере реле давления и манометр. Соответственно, выводной шланг крепится к адаптеру через штуцер.
Подключение гидроаккумулятора. Соединяется гибким шлангом с насосом через пятивыводной адаптер.
Подключение электропитания насоса через реле. Штатный питающий кабель насоса разрезается, заходящий в насосный агрегат участок кабеля подключается к клеммам реле давления. Провода питающего от электросети кабеля подключаются также к соответствующим клеммам на реле, поскольку этому прибору предстоит управлять работой насоса.

Нормальное рабочее давление в насосной станции не превысит 3 атмосфер, поскольку при достижении этого значения, либо установленного пользователем значения по давлению реле отключит насос.

Для размещения наружного насоса допустима установка кессона, позволяющего практически стационарно расположить насосный агрегат ниже уровня зимнего промерзания грунта и пользоваться автономным водоснабжением круглогодично. Заглубленный на 2 м кессон, заметим, позволит приблизить насосную станцию к динамическому уровню воды в скважине, если последний находится недостаточно близко (свыше 8 м) от поверхности (местоположению насоса).

Также возможно оборудование водоснабжающего колодца поверхностным насосом через скважинный адаптер, позволяющий вывести насосную станцию в отапливаемое (непромерзающее) помещение без закладки кессона. Однако здесь требуется тщательный расчет оптимальной мощности насосной станции, способной поднимать и вести воду на максимальную дистанцию (практически на полные 32 м (см. выше)).

При потребности наращивания мощности наружного насоса – к примеру, при залегании зеркала воды в скважине ниже 7 метров — рациональным решением будет дополнение насосного агрегата выносным эжектором. Этот смеситель позволит снизить нагрузку на насос и одновременно нарастить мощность насосной станции.

Правила установки погружного насоса в скважину

Техпаспорт скважины предоставляется владельцу, если бурением занимались специалисты с соответствующим уровнем квалификации, имеющие разрешение на проведение подобных работ. В таком документе обязательно указываются данные, в соответствии с которыми определяется подходящая разновидность погружного насоса. Когда скважина эксплуатируется на протяжении определенного срока, придется самостоятельно определить подходящие технические характеристики насосной станции.

Установка должна быть расположена таким образом, чтобы ее было удобно обслуживать. Должна быть предусмотрена возможность беспрепятственной замены комплектующих с низким эксплуатационным ресурсом. Водопроводная система и все электрооборудование должно быть надежно защищено от возможного промерзания и выпадения осадков. Чтобы подключить насос к источнику питания, рекомендуется применять кабель с характерной маркировкой ВПП, либо КВВ. Такие провода имеют достаточно высококачественную изоляцию, могут долгое время находиться в водной среде, сохраняя свою гибкость и прочность. Зарубежный аналог маркируется, как AQUA RNB.

Погружные насосы желательно подключать к источнику питания через УЗО, которое применяется для регулирования качества изоляции устройств, комплектующих элементов насосной станции.

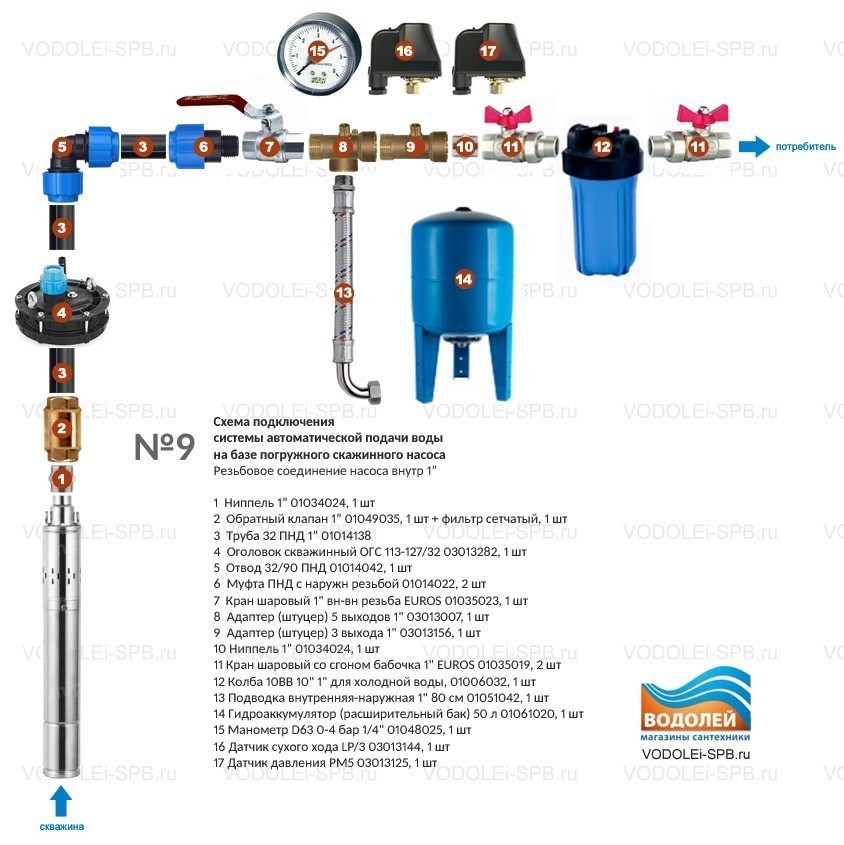

Для установки насоса и запуска автономной системы водоснабжения потребуются такие комплектующие:

Насос;
Гидроаккумулятор;
Реле давления;
Специальная муфта, с использованием которой гидроаккумулятор соединяется с реле;
Цанговая муфта;
Специальные переходники из латуни;
Трубы, фитинги, ФУМ лента.

На первом этапе монтажа выполняется обвязка гидроаккумулятора с последовательной установкой на него остальных комплектующих элементов. Резьбовое соединение аккуратно обматывается заготовленной ФУМ лентой. После этого устанавливается муфта «американка», которая дает возможность без труда демонтировать соединение и реле давления. Затем производится монтаж цангового зажима, а также напорной трубы для системы водоснабжения. После этого выполняется подключение автоматизированной системы и блока реле, благодаря которому вода подается в систему бесперебойно.

Каким должен быть хороший насос

Дебит локального источника – важный показатель при выборе устройства. Для высокой производительности требуется агрегат большой мощности. Определяющим фактором является глубина расположения. Модель, рассчитанная на 40 м, будет подавать воду и с 50, но быстро выйдет из строя.

Следует учитывать и уровень качества бурения. Если работы выполнялись профессиональной бригадой, ствол шахты выдерживает большие нагрузки, устойчив к внешним воздействиям. Для шурфов, пробуренных своими руками, лучше для монтажа погружного насоса покупать центробежные модели, предназначенные специально для скважин.

При выборе оборудования для перекачки воды особое внимание уделяется габаритам устройства. Их нужно подбирать в соответствии с внутренним сечением обсадной колонны. Помпа должна свободно проходить в трубу

Если агрегат соприкасается со стенками, лучше подыскать вариант с меньшими размерами

Помпа должна свободно проходить в трубу. Если агрегат соприкасается со стенками, лучше подыскать вариант с меньшими размерами.

Найти модель насоса, подходящую для четырехдюймовой обсадной трубы, легче, чем для трехдюймовой. Этот фактор необходимо учитывать при составлении плана установки погружного насоса в скважину.

Глубинные помповые механизмы имеют различные схемы электроснабжения. Одно и трехфазные устройства допускается применять в водяной шахте.

Какой насос подходит для скважины

Выбор насосного оборудования начинают с определения типа модели. Все насосные установки делятся на поверхностные и погружные: первые устанавливаются в непосредственной близости к источнику воды, а вторые во время работы должны быть полностью погружены в жидкость. Поверхностные модели удобны в обслуживании и стоимость их несколько ниже, однако большинство таких агрегатов рассчитано на глубину всасывания в пределах 7-9 метров. Кроме обычных поверхностных насосных станций производятся установки эжекторного типа, которые способны поднимать воду с глубины до 25-40 метров. Их конструкция требует погружения в скважину не одной, а двух труб — всасывающей и напорной.

Для глубинных скважин более подходящим вариантом считаются погружные модели

При выборе электронасоса необходимо обращать внимание на принцип работы оборудования. Не рекомендуется опускать в шахту вибрационные устройства

Установка такого насоса в скважину приведет к размыванию и заиливанию источника.

В тех случаях, когда в воде присутствует значительное количество абразивных примесей, следует остановить свой выбор на винтовых или шнековых насосах. Они не отличаются высокой производительностью, однако устойчивы к воздействию песка, глины и извести. Если же вода содержит не более 0,15% твердых частиц, лучше всего приобрести центробежный агрегат. Устройство центробежного скважинного насоса позволяет осуществлять подачу больших объемов жидкости на высоту напора до 100 и более метров.

Многие производители выпускают модели, специально предназначенные для эксплуатации в глубинных скважинах. Они отличаются меньшими размерами корпуса, имеют защиту от перегревания двигателя, зачастую дополнительно комплектуются электрокабелем и тросом, длина которых соответствует максимальной глубине погружения.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до 8 метров

Важным параметром при выборе модели является диаметр корпуса. Он должен быть на 15-20 мм меньше, чем внутренние размеры обсадной трубы. В противном случае оборудование может работать со сбоями и выйдет из строя намного раньше срока, заявленного производителем

Следует также обращать внимание на особенности электропитания агрегата. Для бытового снабжения вполне достаточно мощности однофазных установок

Нюансы установки насоса

Установка непосредственно самого насоса может проводится своими руками. Данный процесс имеет довольно много особенностей, которые следует учитывать для исключения вероятности допущения ошибки. Модель поверхностного типа устанавливается очень просто, больше всего внимания уделяется монтажу погружного насоса. Его нюансами установки можно назвать нижеприведенные моменты:

Подключение всех элементов системы к устройству проводится на поверхности до опускания конструкции.
Особое внимание уделяется изоляции места соединения кабеля с устройством. Это связано с тем, что насос постоянно находится при высокой влажности.
На момент опускания насоса не допускается чтобы он касался стенок шахты.
Уделяется внимание и креплению устройства в подвешенном состоянии.. В заключение отметим, что при создании сложной системы водоснабжения, когда насос работает от автоматики, лучше всего доверить его подключение профессионалам

При допущении даже несущественной ошибки есть вероятность того, что насос будет работать неправильно, на электропроводку будет оказана большая нагрузка или возникнет короткое замыкание

В заключение отметим, что при создании сложной системы водоснабжения, когда насос работает от автоматики, лучше всего доверить его подключение профессионалам. При допущении даже несущественной ошибки есть вероятность того, что насос будет работать неправильно, на электропроводку будет оказана большая нагрузка или возникнет короткое замыкание.

Подключение скважинного насоса своими руками
