Как соединяют канализационные трубы из ПВХ и в чем их преимущество
Основной материал, используемый для изготовления канализационных труб — ПВХ. Особенность этого материала заключается в размягчении. При воздействии высоких температур он становится мягким, но при охлаждении — возвращается к своему прежнему состоянию. Сейчас практически не используются металлические трубы, ведь по своим характеристикам они очень сильно уступают пластиковым. Перед тем, как соединять канализационные трубы, определите основные аргументы в пользу последних:
- отсутствие вероятности повреждений коррозией. Не нужно тратить средства и время на то, чтобы изолировать трубы, которые будут укладываться под землю;
- устойчивость к воздействию химических веществ и агрессивных сред;
- высокая пропускная способность из-за гладкой внутренней поверхности;
- легкость пластиковых труб;
- удобство при монтаже, возможность соорудить трубопровод любой конструкции;
- продолжительный термин эксплуатации. Такие трубы могут оставаться исправными на протяжении целого века.
Единственное, что является недостатком ПВХ — ограничения по пропускной способности, но этот момент можно решить, подбирая трубы большего диаметра. Он поддается для формирования элементов разной конфигурации. Строго определенный диаметр и длина каждого элемента упрощает процедуру подбора деталей.
Важную роль в процессе соединения труб домашней канализации играют фитинги, представляющие собой соединители. Они помогают получить герметичную конструкцию, не пропускающую неприятный запах и влагу. О замене и ремонте таких элементов вам не придется думать очень долго.

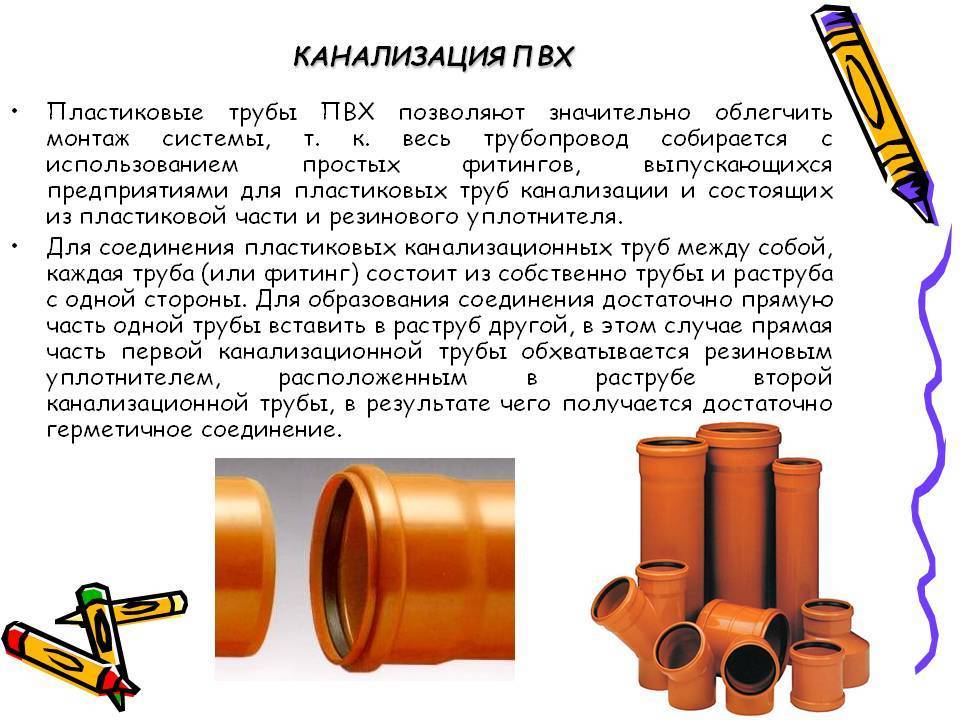

Для соединения труб из ПВХ применяют разнообразные фитинги
Общие правила
Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:

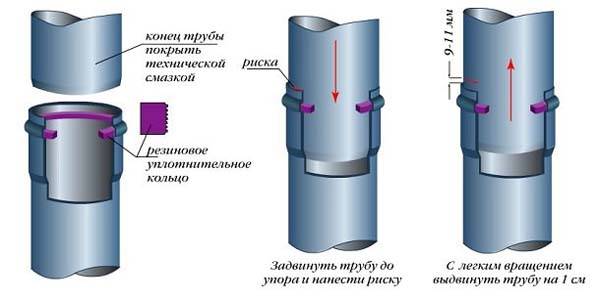

При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров.
При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008.
Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий.
Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков.
На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена.
При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров.
При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты
Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения
Шаг в данном случае не соблюдается.
Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки.
Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.
Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.
Виды соединений
Все сантехнические способы соединения канализационных труб разделяются на разъемные и неразъемные.
Разъемные способы соединения
Они бывают фланцевые и муфтовые. Их использую для соединения всех видов пластиковых канализационных труб. Во время сбора фланцевым методом используют чугунный крепеж с резиновой прокладкой. Схема действий будет следующая:
- В месте, где будет проводиться стыковка, делают идеально ровный срез.
- На срез монтируется фланец.
- Прокладка устанавливается на расстоянии от выступа в 10 см.
- Фланец монтируется сверху прокладки с помощью болтов с ответными фланцами.
- Болты легко соединяются.
Фланцевая сварка трубопровода
Для сбора водопровода, в котором не предусмотрено высокое давление или для его ремонта, используют муфтовый метод сборки. Муфтовая сборка проводиться в таком порядке:
- Подготавливают концы соединяемых элементов. Они зачищаются и срезаются под углом в 180 градусов.
- На месте соединения укладывается муфта, таким образом, чтобы ее центральная часть лежала ровно на стыке.
- На поверхности оставляют пометки с расположением муфты.
- В указанном месте стенки обрабатываются смазкой для лучшего соединения муфты.
- В муфту вставляется конец трубы до упора.
- С другой стороны устанавливается труба такого же размера так, чтобы продольная ось стала единой.
Соединение трубопровода с помощью муфт
Все работы проводятся вручную. Если работы проводятся при минусовых температурах, следует применять силиконовую смазку.
Неразъемные методы
Такой способ соединения выполняют несколькими способами: с помощью пайки, сварки, прессовки, склеивания с применением цементного раствора.

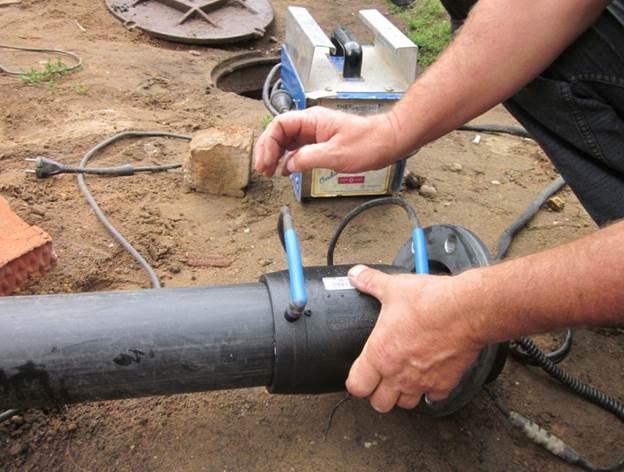

Сварка трубопровода
Раструбный метод соединения осуществляет методом склеивания или сварки. Это один из популярных способов создания неразъемных соединений. Им соединяют металлические и пластиковые изделия. Сварка осуществляется методом плавления или давления. Сварка методом плавления производится с помощью специального паяльного оборудования, которое выбирается в зависимости от материала производства труб: металлических, металлопластиковых, пластиковых.
Проводить сварочные работы можно двумя способами: встык и враструб. При использовании сваривания враструб, один конец оплавляется с внутренней стороны, другой с внешней. Затем быстро соединяются между собой.
Соединение системы враструб
Сварка встык осуществляется с помощью паяльного аппарата для пластиковых труб. Концы двух соединительных деталей оплавливаются и сразу соединяются с приложенным на них давлением.
Сварка металлических конструкций требует особых навыков и оборудования. Стоит понимать. Что сваривать оцинкованную трубу с металлической нельзя. Это может привести к повреждению оцинкованного слоя. Медная конструкция свариваются с применением газовой горелки со специальным серебряно-бронзовым припоем.
Склеивание
Для клеевого метода потребуется соединительный материал – эпоксидный или БФ-2 клей. Данный метод подходит только для пластиковых конструкций.
Способ склеивания осуществляется по следующей инструкции:
- Соединяются два конца трубы, с одной стороны которой раструб с резиновым концом, а другой гладкий. Прокладка должна иметь правильно расположение и гладкую поверхность без дефектов.
- Соединяемые концы смазываются замазкой или силиконовым клеем, и сразу соединяются, так как оседание пыли на монтажную часть не рекомендуется.
- Положение концов стыкующихся элементов должно иметь одну ось.
- Глубина продвижения одного конца в раструб регулируется меткой на поверхности. Заходить за ее пределы не стоит.
Нанесение силиконового клея на внутреннюю поверхность
Если все работы провести правильно, эксплуатировать канализационную систему можно через несколько часов, при этом срок службы будет долгим.
Требования к стыкам канализационных труб и углу соединения
При создании канализационной системы самостоятельно следует помнить о правилах укладывания трубопровода. Его укладывают под небольшим уклоном. Это необходимо, чтобы не застаивалась вода в системе. Уклон должен быть не менее 2 см на каждый уложенный метр. Правильность прокладки труб проверяют по уровню.
Смонтированная канализация в полу под уклоном
Слабым местом при укладке канализационной системы являются места стыков. Поэтому их герметизация имеет особое значение. После окончания сбора конструкции систему проверяют на наличие протечек. Для этого сток полностью заполняют водой. При испытаниях в ревизии ставят временные заглушки. Утечки быть не должно.
Как соединить пластиковые трубы с чугунными
В новостройке – квартире или частном доме – проектировать и монтировать канализационную сеть относительно просто. В современных многоэтажках трубопроводы собирают сразу из полимерных труб, а в коттедже владелец может собрать внутреннюю и внешнюю часть системы из одного материала.
Раньше системы водоотведения монтировали из прочных и надежных чугунных труб. Покупать такие же трубы сейчас – не лучшее решение.
И хотя сборка обычно производится раструбно-уплотнительным способом и сложности не представляет, тяжелые чугунные детали трудно даже просто передвигать, а отрезать излишки – еще сложнее.
Поэтому выбор делается в пользу пластика как более дешевого и простого способа ремонта канализации, необходимо правильно врезать пластиковый трубопровод в чугунный. Это возможно осуществить только раструбным способом, так как именно он одинаково подходит и для чугуна, и для полимеров.
Основным отличием, помимо веса, у чугуна и пластика является разная плотность и прочность этих материалов. Силиконовый уплотнитель недостаточно надежен для удержания тяжелого чугуна, а попытка затолкать в раструб чеканку приведет к повреждению хрупкой полимерной трубы.
Сформировать узел можно следующими способами:
- При совпадении диаметров соединяемых труб используют специальный переходник – воронкообразный фитинг с толстой резиновой манжетой в широком патрубке. Узкую часть переходника соединяют с полимерной трубой, широкую – с чугунной.
- Если диаметры не совпадают, но разница не велика, в более широкую трубу вставляют уплотнительную манжету – отрезок гофрированной резиновой трубы с ограничительным кольцом на одном конце.
- Если нужно вставить полимерную трубу малого диаметра в чугунную, имеющую значительно большее сечение, используют воронкообразную манжету с патрубками соответствующих диаметров. Больший патрубок натягивают на чугунную трубу, а меньший – на пластиковую.
Чтобы полученное сопряжение было надежно, долговечно и не привело к повреждению всей канализационной сети, необходимо придерживаться следующих рекомендаций:
- Поверхности соединяемых элементов должны быть чистыми и обезжиренными, срезы – ровными.
- С торца более узкой трубы снимается фаска – внешний край срезается под углом. Фаска на пластике делается при помощи ножа и шлифовальной бумаги, на чугуне – болгарки и напильника.
- Для упрощения процесса введения одной трубы в другую пластиковый патрубок смазывают мыльным раствором.
- Между манжетой и соединяемыми патрубками можно нанести водостойкий герметик, чтобы дополнительно закрепить узел.
Соединение труб посредством использования муфт
Такой вид соединений применяется в основном в квартирах, поскольку он не нуждается в воздействии химических или термических процессов. Муфтовый способ позволит вам достаточно быстро найти и обезвредить поломку в системе, так как соединенные детали очень просто демонтируются.
Технология такого объединения заключается в использовании особых деталей, которые обеспечат герметичность и надежность. Есть два их типа:
- Фитинговые;
- Фланцевые.
Их действенность обеспечена резиновыми уплотнениями. Второй тип незаменим при соединении труб с большим сечением из различных материалов.
Фитинг, используемый в системе канализации, разделяют на – литой и компрессионный. Для облегчения вставки трубы в муфту необходимо использовать смазку, лучше всего силиконовую. Жиросодержащие материалы, при монтаже системы с уплотнителями из резины, не допускаются.

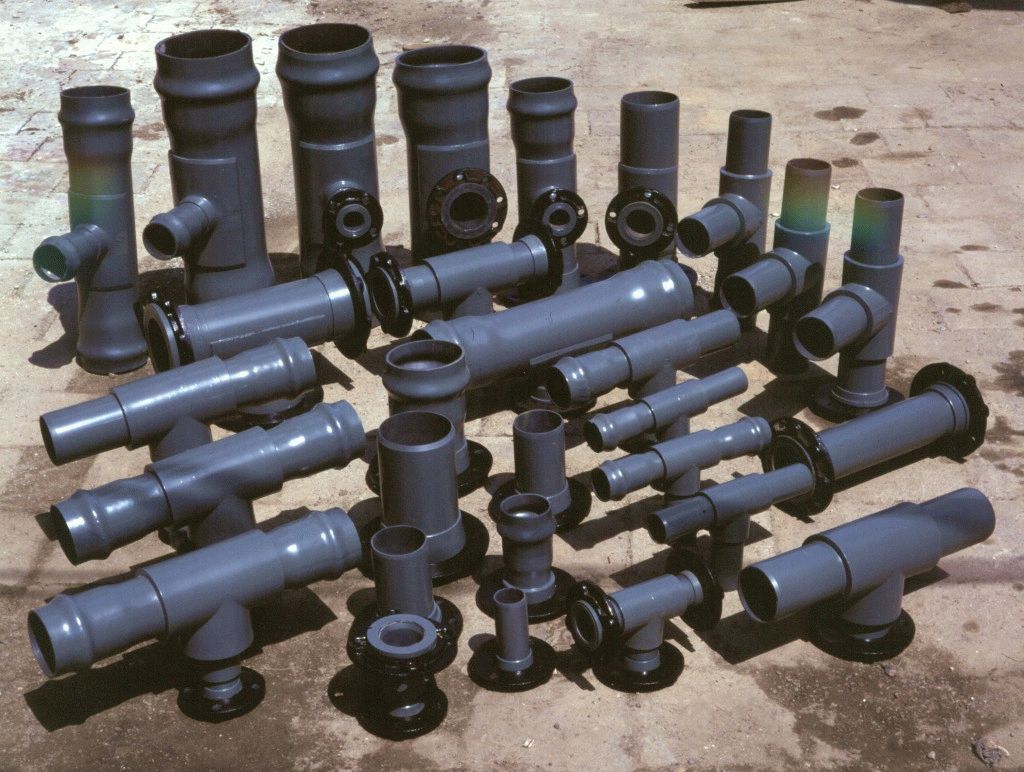

Соединительные детали для труб
Подготовка к процессу
Прежде чем приступить непосредственно к монтажу, обратите внимание на некоторые нюансы, которых требует технология:
Канализационная труба
- убедитесь, что приобрели достаточное количество материалов и сопутствующих товаров;
- сделайте план, согласно которому будете размещать канализационную систему;
- произведите разметку и приступите к раскройке;
- места, где были произведены запилы, следует зачистить, дабы облегчить дальнейшую работу, поэтому зачистите их от заусениц.
Подойдите серьезно к составлению плана, допущенные промахи будет сложно, а порой практически невозможно исправить. Не забудьте, что в частном строительстве и в многоэтажных сооружениях обычно используют изделия в 50 или 110 мм Ø
При этом стоит принимать во внимание, какое количество оборудования вы намереваетесь подключить
Виды канализационных труб и их особенности
При монтаже нужно принимать во внимание все свойства выбранного материала, чтобы верно выбрать способ крепления и рассчитать свои силы. В современном строительстве наиболее распространены следующие виды:
В современном строительстве наиболее распространены следующие виды:
Металлические. Чаще всего применяют такие металлы, как сталь либо чугун. Первый вариант обладает рядом достоинств, он прочен и способен выдерживать довольно высокие температуры. Несмотря на это, из-за повышенной склонности к коррозии он используется все реже.
Зато чугун не уступает позиций. Будучи дороже, чем стальные изделия, , несомненно, лучше в эксплуатации. Их способность противостоять коррозии в совокупности с продолжительным сроком службы высоко ценятся. Но при сборке необходимо учесть:
- монтаж весьма затруднительно осуществить своими руками;
- большая масса создает немало трудностей в работе;
ценовая категория делает приобретение затратным.
- Керамические. Подобные материалы применяются в самых разнообразных сферах, включающих в себя проведение канализации. Такие изделия монтируются по тому же принципу, что предыдущие, но меньшая масса облегчает проведение работ.
- Пластиковые. Изделия из ПВХ довольно универсальны, благо обладают такими свойствами:
- прочность;
- простота осуществления монтажных работ;
- доступная ценовая категория.
Изделия из пропилена обладают большими преимуществами и повышенной прочностью, поэтому предпочтительнее использовать их. Кроме того, в домашних условиях проще всего собрать нужную конструкцию с использованием подобного материала.
Как соединить трубы из разного материала
Для соединения различных по составу и диаметрам элементы используют:
- Фитинги — фиксирующие детали с резьбовым переходом. С их помощью соединяют разные части деталей, выполняют поворот конструкции, устанавливают счетчик или кран.
- Переходники – детали, которые позволяют варьировать направление системы, уравнивать диаметр канализационной системы.
- Уплотнительные элементы. Используются для герметизации стыков системы.
Переход от чугунной к пластиковой системе стока
В старых домах, где повсеместно использовалась чугунная канализация, происходит замена отслуживших свой срок водосточной системы на современные материалы. При этом приходить применять методы соединения двух различных по составу материалов: металла и пластика. Соединить их можно несколькими способами:
- Использование резиновой прокладки.
- С применением пластикового переходника.
- С помощью пресс-фитинга.
- Изоляцией подмотки из льна.
- Герметизация силиконом.
- Применение фланца.
Использование резиновой прокладки обосновано в том случае, если раструб чугунной трубы находится в удовлетворительно состоянии. Порядок проведения действий по соединению двух элементов будет следующий:
- Раструб очищается от пыли, грязи и ржавчины, просушивается, а поверхность обезжиривается. С внутренней стороны наносится слой герметика.
- Переходник также обрабатывается герметичным составом и вставляется в трубу.
- Затем свободный конец вставляется в пластиковый слив до упора.
- Сверху стыки еще раз обрабатываются герметичным составом.
Установка резиновой прокладки
Соединение считается надежным, и в случае ремонта легко разбирается.
Использование пластикового переходника с резиновым уплотнителем эффективно, когда система осталась без раструба. В таком случае при соединении край отрезной трубы должен быть максимально ровным. На чугунный элемент надевается резиновая прокладка с предварительно обработанной герметиком поверхностью. Поверх одевается резиновая манжета с переходником. К нему монтируется пластиковый элемент соответствующего диаметра.
Читайте так же: Чем утеплить металлопластиковую трубу в подвале
Применение пресс-фитинга обусловлено особой надежностью соединения для канализационной системы, обустроенной внутри помещения. Пресс-фитинг оснащен резьбой с двух сторон для соединения с раструбом чугунной и пластиковой конструкции. Надежность соединения высока, но сложна в процессе сборки.

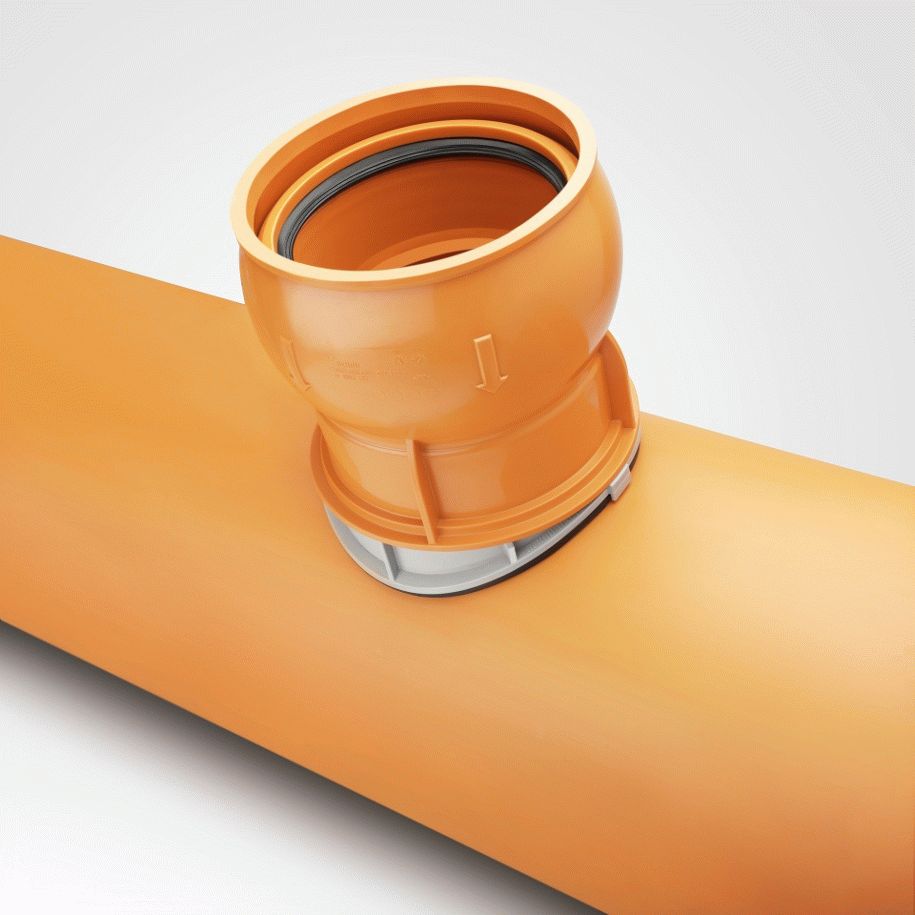

Фитинги для монтажа пластиковой канализации
Подмотка из льна использовалась мастерами сантехниками задолго до появления герметиков. Она долгие годы служила надежным изоляционным материалом при создании канализации и до сих пор остается востребованной. Использую его таким образом:
- В месте стыка наматывают льняную нить в несколько слоев.
- Вставляют канализационную трубу в сточную до упора.
- С помощью плоской отвертки подмотка начеканивается в зазоры между краями стыка элементов.
- Далее на место стыка наносится смесь, в которую входит клей ПВА, цементный раствор и вода.
- После полного застывания, обычно на это уходит не менее 24 часов, канализационной системой можно пользоваться.
Соединение труб с помощью герметика схожа с предыдущей техникой, только здесь применяется силиконовый герметик. Постарайтесь поместить его как можно глубже в щель. Воспользуйтесь для этого строительным пистолетом.
Нанесение герметика для фиксации стыка
Фланцевое соединение применяется для соединения чугунных и пластиковых труб большого диаметра. Это технически сложный способ, требующий сноровки и специальных крепежных материалов – фланцев. Последовательность проводимых действий такова:
- Конец чугунного элемента обрезается и очищается от грязи и посторонних частиц.
- К нему монтируется с помощью сварки фланец.
- Сверху собранной конструкции прикладывается обжимная муфта.
- Между соединительными частями помещается уплотнитель, и фиксируются болтами.
Теперь у вас есть полное представление о том, как соединить трубы из разных материалов.
Вывод
Не пугайтесь, на первый взгляд, заумных и запутанных документов. В любом случае с ними лучше ознакомиться. Можно сделать вывод, что производимая чугунная продукция до сих пор имеет своего потребителя, а значит, всегда будут новые предложения от производителей. И с этими предложениями уже стоит разбираться, какие качественные, а какие нет.
